Водяни топли подове под плочки: поетапен инструктаж за монтаж

Методът за монтаж на тези отоплителни системи не е най-простият, те не са подходящи навсякъде. Водните топли подове под плочки най-често се изграждат от собственици на частни къщи и вили. Това е удобен и естетичен вариант за отопление на жилището, който може да се използва като основен или допълнителен начин на отопление.

В предложената от нас статия детайлно са описани правилата за проектиране и изграждане на подови отоплителни системи с воден топлоносител. Ще ви разкажем как да извършите монтажа на самата отоплителна система, а след това да поставите подовата плочка върху нея. Като се съобразите с нашите съвети, резултатът ще бъде идеален.

Специфика и принцип на действие

Водният топъл под представлява тесни тръби, положени в замазка по определена схема. Тръбите се свързват към колектор, а колекторът – към отоплителен уред, обикновено към котел. По контура се пуска гореща вода, която нагрява подовото покритие, а след това – въздуха в помещението.

Особеността на водния топъл под е, че неговият монтаж обикновено изисква извършване на "мокри" строителни работи, т.е. изливане на замазка. Освен това, техническите норми категорично не препоръчват полагането на такива системи в многоетажни сгради. А за собствениците на частни къщи този вариант може да се окаже много привлекателен.

Въпреки трудностите при полагането, разходите за експлоатация на водния под при правилно изчисление и изпълнение ще бъдат значително по-малки от тези за електрическите аналози. Водата в такава система не трябва да се нагрява твърде силно, приблизително до 30-40 градуса. При това помещението се затопля равномерно, а топлинните загуби са минимални.

Правила за проектиране и изчисления

Както и всякакви строителни работи, монтажът на водния топъл под трябва да започне с проект. За целта ще свърши работа обикновен лист от тетрадка на квадратчета. Препоръчително е да се спази възможно най-точно мащаба на всяко помещение, в което ще бъде положена такава система.

Първо трябва да се нанесат очертанията на стаята, да се обозначат на нея вратата, прозорците, външната стена и други подобни елементи. Ако помещението е голямо и е предвидено устройство на декомпресионни шевове, те също трябва да бъдат отразени на плана.

Тръбата на топлия под не трябва да съвпада с такава линия. Ако все пак има пресичане, участъкът от тръбата на този отрез трябва да се скрие под парче защитна гофрирана тръба. Тя се поставя отгоре върху тръбата на топлия под.

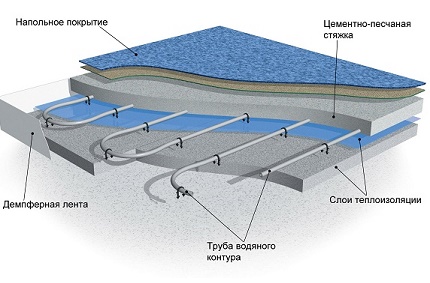

На тази схема са подробно обозначени всички слоеве и елементи на водния топъл под: демпферна лента, изолация, тръби, замазка, подово покритие.

След това на плана се обозначава мястото за поставяне на стационарни мебелни предмети, които плътно прилепват към пода. На тези места полагането на отоплителния кръг няма никакъв смисъл. Това дори може да създаде ненужно натоварване върху отоплителния кръг.

Планът трябва да се запази и да се използва всеки път, когато в помещението се извършва ремонт или преместване на мебели. Сега трябва да се избере удобно място за разполагане на колекторния шкаф.

След това трябва да се определи схемата на разположение на тръбите и да се нарисува на плана, като се вземат предвид някои изисквания:

1. Дължината на един кръг, т.е. на тръбата, свързана с колектора, не трябва да бъде по-голяма от 100-120 линейни метра.
2. Дължината на отделните контури, свързани към общия колектор, трябва да бъде приблизително еднаква, разликата не трябва да надвишава 15 м.
3. Разстоянието между тръбите на контура трябва да бъде 150 мм, но за райони със суров зимен климат стъпката може леко да се намали, за да се повиши интензивността на отоплението.
4. Не трябва да се полага тръбата непосредствено до стената, трябва да се направи отстъп от около 150-300 мм.
5. Контурът трябва да се състои от цяла тръба, съединители, усуквания, спойки и всякакви други съединения са недопустими.

Изчисляването на количеството тръби и съставянето на проекта може да се възложи на професионален инженер, който ще вземе предвид не само особеностите на системата, но и характеристиките на отоплителното оборудване. По-лесният път – да се използва специална програма или онлайн калкулатор, предназначен специално за такива цели.

Тези програми използват като образец някакъв еталонен вариант на воден топъл под и го коригират с помощта на поправочни коефициенти в зависимост от конкретните параметри. Ще е необходимо да се въведат сведения за диаметъра и материала на тръбите, стъпката на полагането им, особеностите на подовата настилка, замазката и т.н.

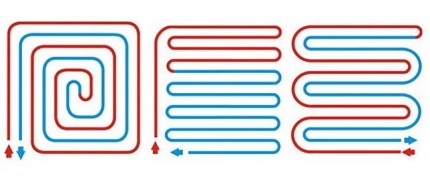

На тази схема са представени три варианта за разположение на тръбите на воден топъл под. Ако горещият поток и “обратката” са положени успоредно (първи и трети вариант), подът ще се затопля равномерно.

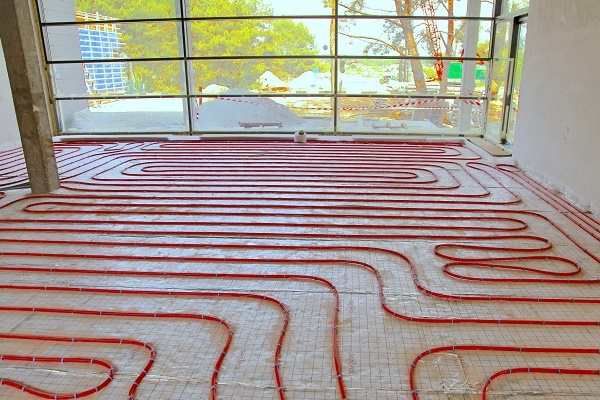

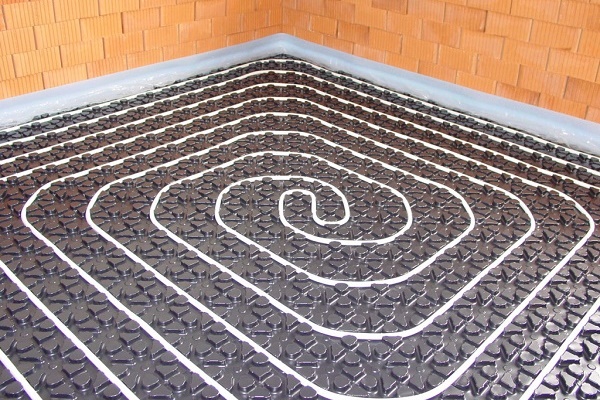

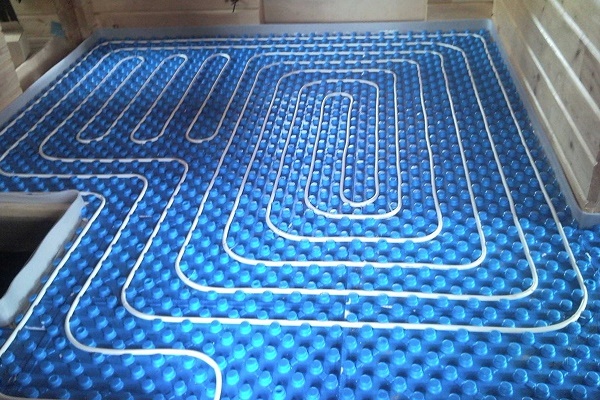

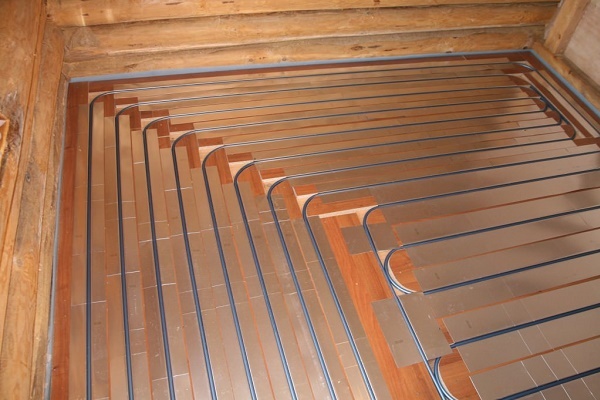

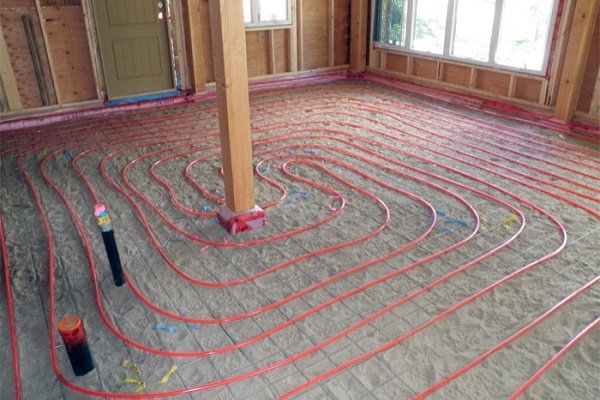

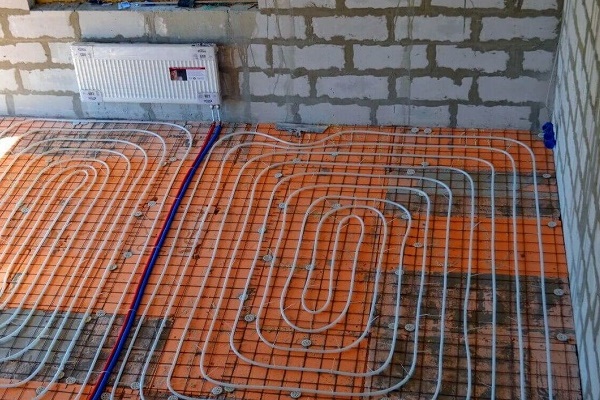

Разположението на тръбите на топъл под се изпълнява по две основни схеми: “змейка” или “улитка”. Предпочитана е “улитка”. При това тръбите, по които горещата вода постъпва в системата, се полагат успоредно с тръбите, по които се движи охладеният топлоносител. В резултат част от топлината от горещите участъци се предава на охладената част на контура, което осигурява по-равномерно отопление на помещението.

“Змейка” – това е последователна схема за полагане на тръбите, тя е по-подходяща за помещения с малка площ. Понякога се използват и двете схеми за разположение: на големи участъци – “улитка”, а на малки, например, в кратък коридор, в баня, се прилага “змейка”. Има смисъл да се уточнят и характеристиките на котела, от който ще постъпва топлоносителят.

Топлият под не трябва да се нагрява повече от 30-40 градуса, приблизително такава трябва да бъде температурата на нагряване на топлоносителя. Някои модели котли са предназначени за по-високи температури. Възможно е да се наложи регулиране на работата на оборудването или пълната му подмяна.

С правилата за изчисляване на тръбите, избора на материал и определянето на стъпката на полагане ще ви запознае статия, изцяло посветена на въпросите на проектирането на системи за водно подово отопление.

Стъпки за монтаж на системата

Обикновено работите по полагане на воден топъл под се извършват в следния ред:

1. Демонтаж на старото подово покритие.
2. Почистване и изравняване на основата.
3. Монтаж на демпферна лента.
4. Полагане на топлоизолация.
5. Монтаж на отразяващо фолио.
6. Полагане на тръбите в съответствие с предварително съставената схема.
7. Изливане на бетонна замазка.
8. Полагане на подово покритие.

Основата за монтаж на водни подове под плочки не е трудно да се подготви. Трябва да се премахнат всички ненужни слоеве, ако става въпрос за демонтаж на стар под. След това повърхността трябва да се изравни, например да се запълнят вдлъбнатини и пукнатини с ремонтен разтвор. След това се отстраняват прах и други замърсявания: петна от мазнина, боя и т.н.

Разбира се, резултатите от работата няма да се видят след инсталирането на системата за топъл под, но все пак основата трябва да се изравни възможно най-добре. Неравностите и мръсотията могат да влошат качеството на последващия монтаж.

По стените се полага специална демпферна лента. Някои неопитни майстори просто поставят материала до стената, надявайки се, че последващото изливане ще го притисне надеждно към повърхността.

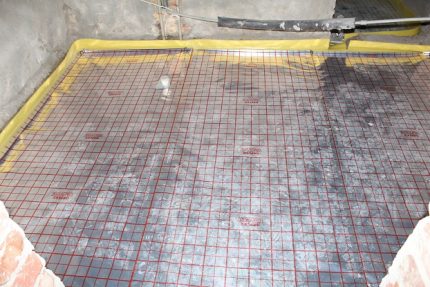

Недостатъци при монтажа на воден топъл под: фолиото е отрязано наравно със стената, а не е подпъхнато под топлоизолацията, демпферната лента просто лежи покрай стените, не е закрепена

Тази тактика не се оправдава, между лентата и стената се образуват празнини и материалът се деформира. Лентата трябва да се закрепи към стената с самонарезни винтове, за да приляга плътно и да запази правилното си положение. Като топлоизолационен материал често се използва екструдиран пенополистирол.

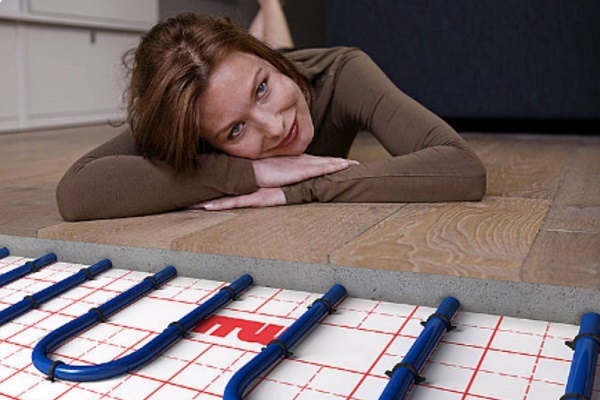

Това е надежден материал, който се доставя под формата на плочи с удобна връзка. Ако основата, върху която са положени плочите, е равна, те няма да се клатят след полагането. Отгоре се полага отразяващо фолио. Много е удобно, ако то е снабдено с разчертавка, която ще улесни разполагането на тръбите.

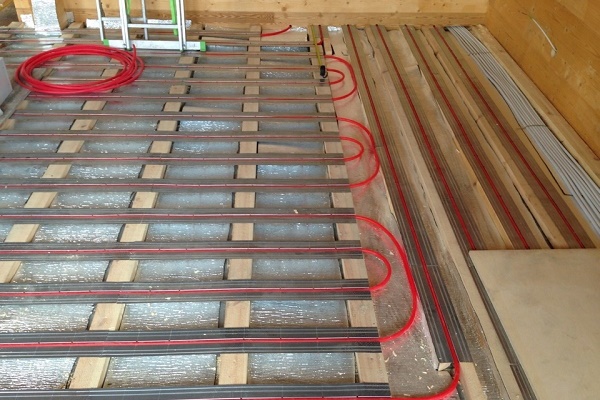

Могат да се използват по-съвременни варианти на изолация, предназначени специално за полагане на топъл под. По повърхността на тези материали има специални вдлъбнатини, които значително улесняват полагането на тръбите. Фолио за такава изолация не се изисква.

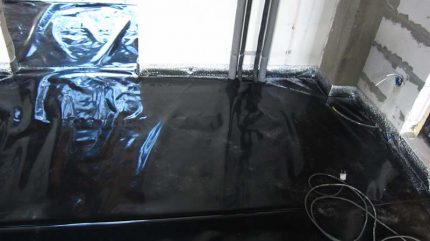

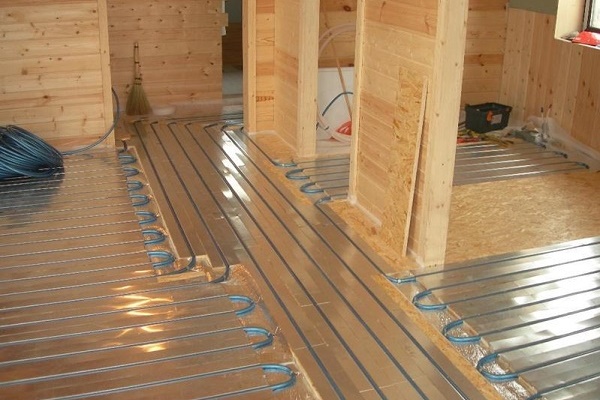

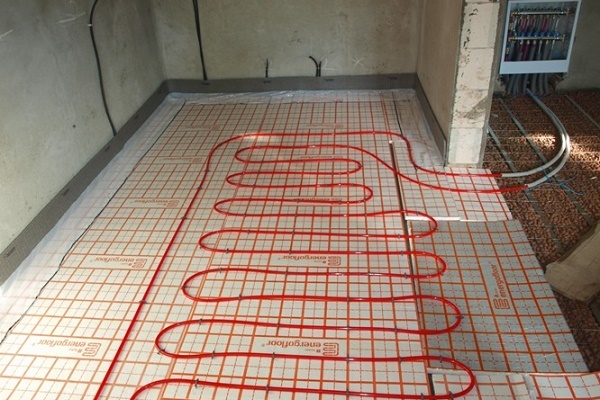

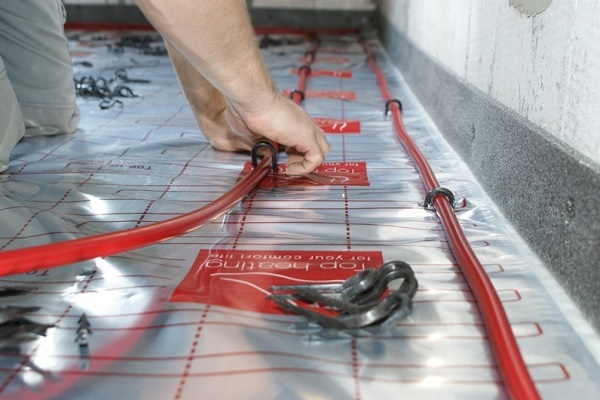

Пример за правилен монтаж на фолио и демпферна лента под воден топъл под: фолиото е надеждно подпъхнато под изолацията, лентата плътно приляга към стената

Не трябва да се реже фолиото наравно със стената. Материалът се подпъхва под слоя топлоизолационен материал, така че да е леко опънат и да не се измества. Върху фолиото трябва да се постави монтажна мрежа, след което може да започне полагането на тръбите.

Най-често за топъл под се използват металопластични тръби, като най-надеждни и относително евтини. В устройството на подовите отоплителни системи също активно се прилагат тръби от омрежен полиетилен и меки медни тръби.

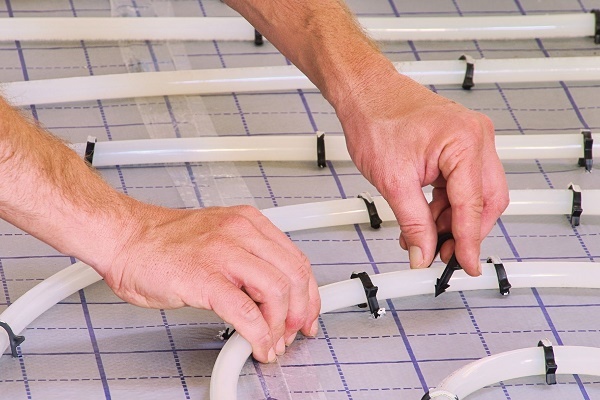

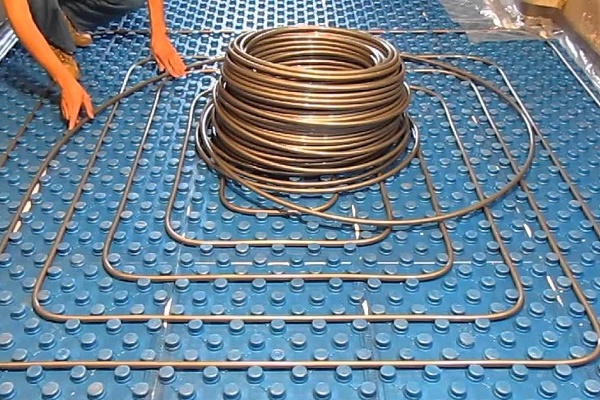

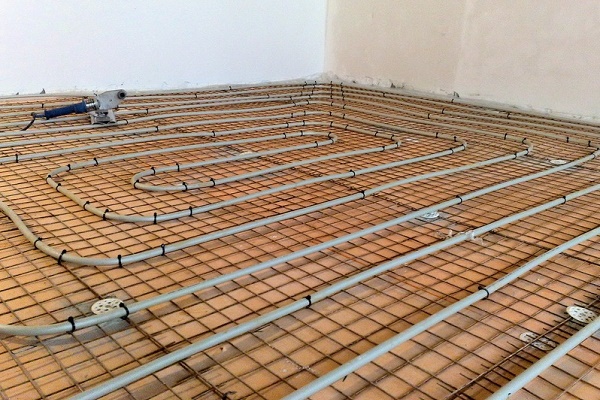

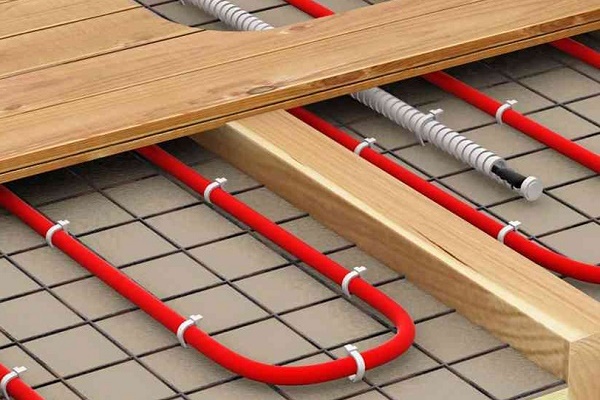

Тръбите се полагат върху мрежата според предварително изготвения проект и се закрепват с обикновени пластмасови скоби на стъпка около един метър. Не трябва да закрепвате тръбите прекалено здраво. Под въздействието на топлина те могат леко да се разширяват, а при охлаждане – да се свиват. Трябва да оставите малко пространство за този процес.

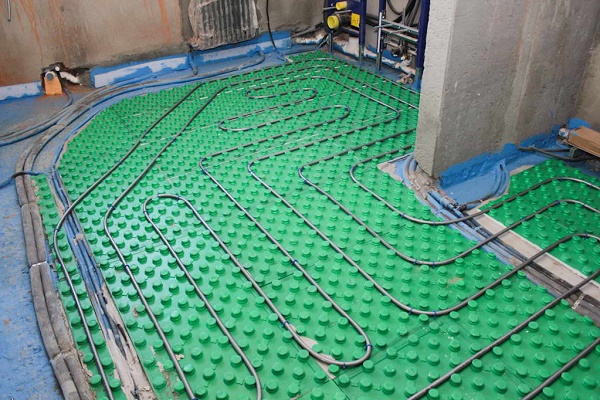

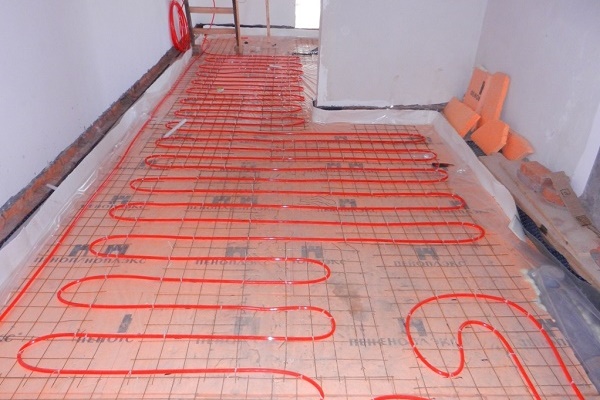

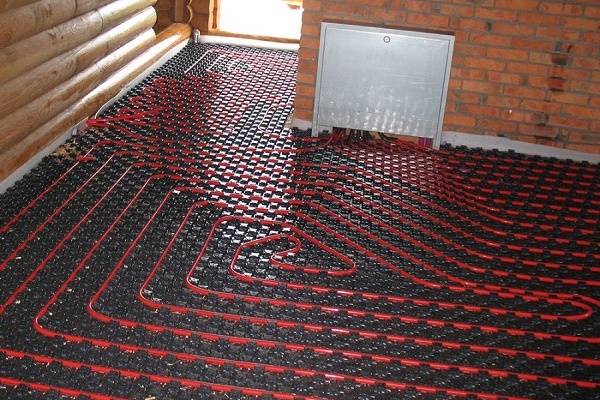

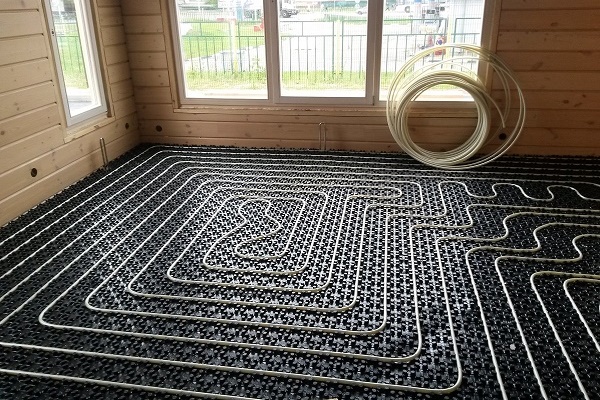

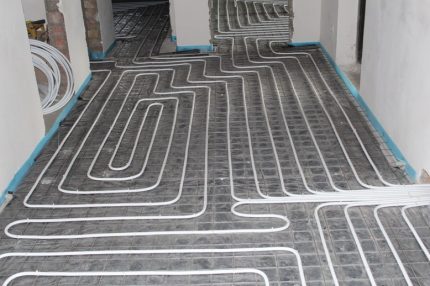

На тази снимка е показано правилното полагане на тръбите на водния подов отоплител: разстоянието между тях е точно спазено, конструкциите са внимателно огънати под правилен ъгъл.

При полагането на серпентините трябва внимателно да спазвате разстоянието между тръбите и отстоянието от стената. Ако тези разстояния „се разминават“, то в бъдеще затоплянето на пода ще се извършва неравномерно. Претоварванията скоро ще доведат до повреди на системата, а ремонтът ще бъде доста скъп.

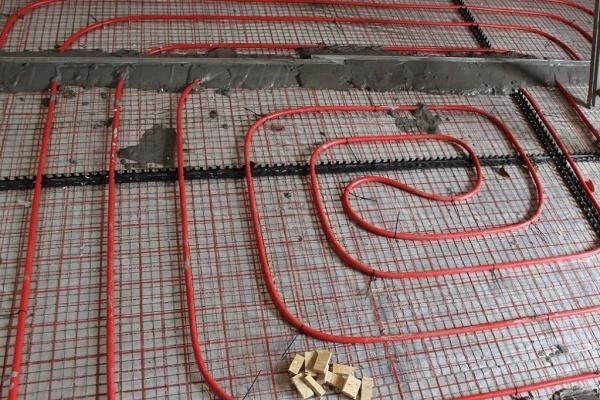

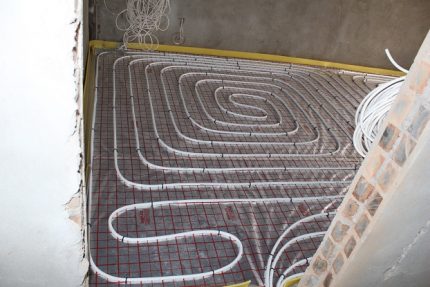

Това е пример за небрежно полагане на тръби на воден подов отоплител: огъванията са неясни, разстоянието между тръбите на отделни участъци забележимо варира.

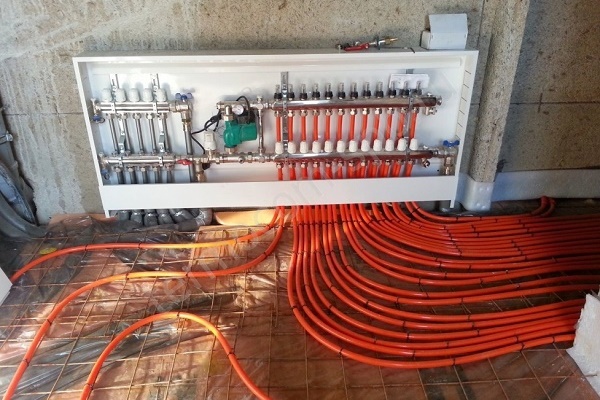

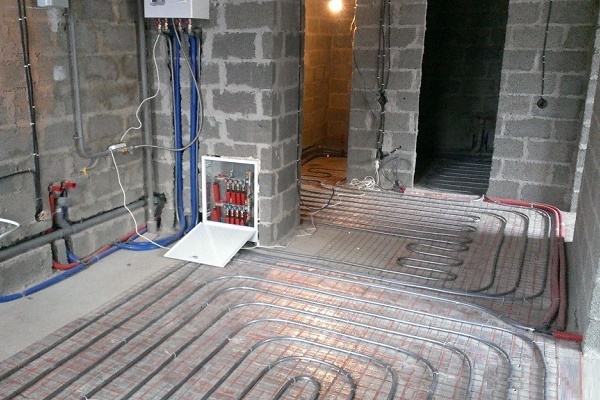

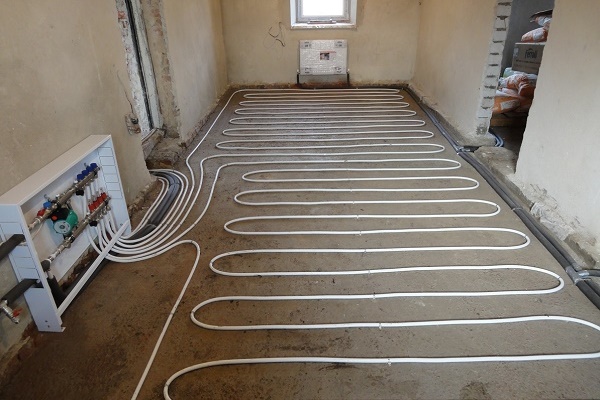

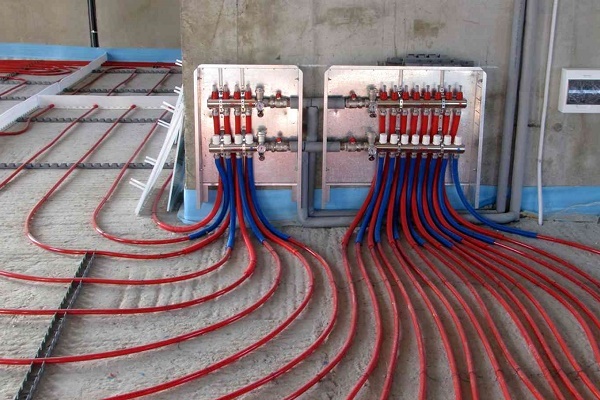

Сега трябва да инсталирате колектора и да свържете контура на подовото отопление към него. Това устройство може да се сглоби самостоятелно, но по-лесно и по-евтино ще бъде да се купи готов модел. Колекторният смесителен възел изглежда като спретнат шкаф, вътре се намират елементите за управление на системата за подово отопление и съединителите за свързване на тръбите.

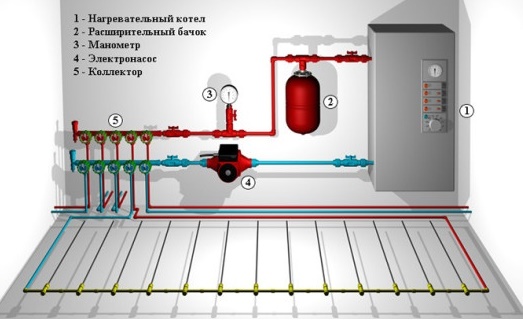

Тази схема показва мястото на колектора и водния подов отоплител в автономна отоплителна система на частна къща или вила.

Всеки контур се свързва с колектора два пъти: към отвора, през който ще постъпва гореща вода, и към изходния съединител, предназначен за връщане на охладения топлоносител към топлообменника на котела. Тръбите се закрепват със специални затягащи гайки, които се доставят заедно с колектора.

Разбира се, колекторът трябва да се свърже с отоплителния котел съгласно инструкцията на производителя. Преди заливането трябва да проверите работата на системата на новия подов отоплител, т.е. да извършите неговата опресовка.

За целта се включва котелът и се подава гореща вода в системата под налягане, което е с 50% по-високо от работната норма. В това състояние системата трябва да се остави за около два часа.

През това време е необходимо да огледате тръбите и да откриете недостатъците, например:

• места, в които тръбата е притисната от фиксиращата скоба;
• наличие на течове в местата на свързване на тръбата с други елементи на системата;
• нарушение на целостта на отоплителния контур.

Ако бъдат открити недостатъци, те трябва да бъдат отстранени, а след това да се извърши повторно опресоване на системата. След това може да се пристъпи към изливане на замазката. В процеса с положените тръби трябва да се работи много внимателно, за да не се разместят случайно или да се повредят.

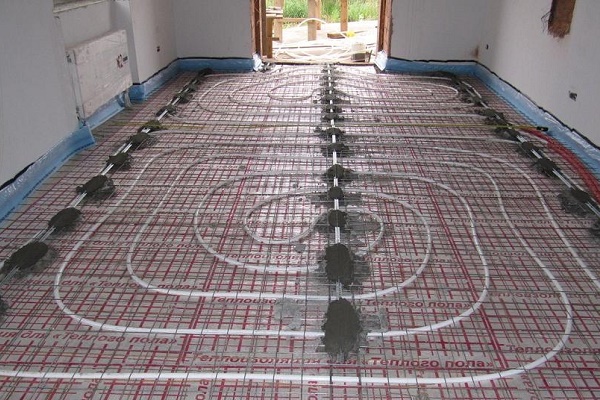

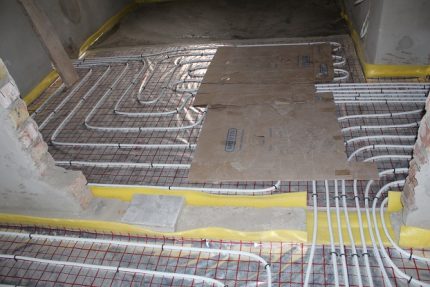

След като тръбите на водния топъл под са закрепени, те трябва да бъдат покрити с някакъв защитен материал, за да се предотвратят случайни повреди.

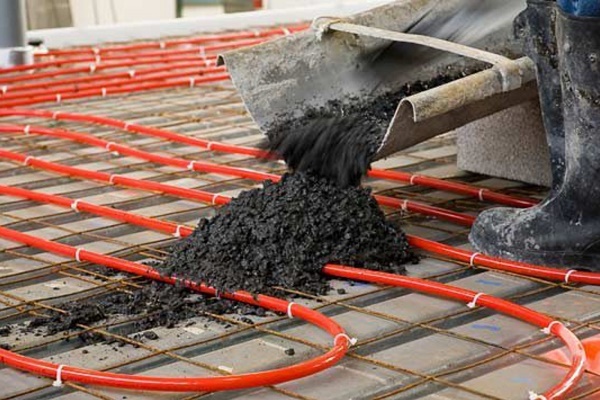

За приготвяне на разтвора трябва да се използват специални сухи строителни смеси, които са предназначени за монтаж на топъл под. Такива състави са изчислени за постоянен процес на нагряване на конструкциите, положени в дебелината на замазката. На опаковката на ССС обикновено е посочен начинът на приготвянето ѝ, който трябва да се спазва.

Важен момент – срок на годност на готовия състав. Този времеви интервал трябва да се вземе предвид при извършване на работите. Преди изливането тръбите се запълват със студена вода, за да се компенсира налягането на състава и да се предотврати деформация.

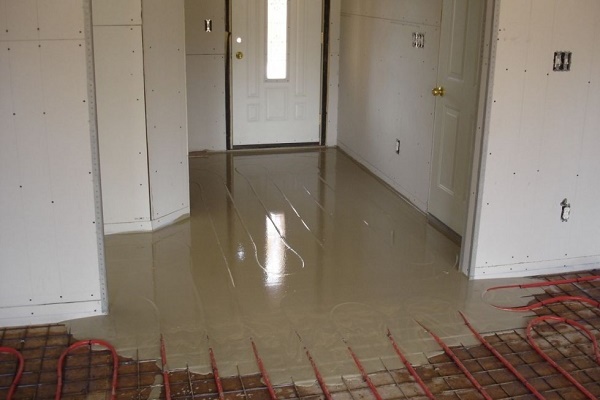

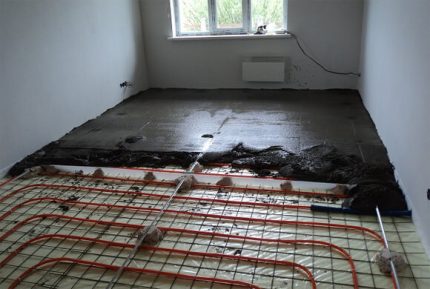

Дебелината на замазката над тръбите трябва да бъде около три сантиметра. Сега трябва да се изчака пълното изсъхване на замазката и едва след това да се пристъпи към полагане на подовата настилка.

За приготвяне на разтвора се използват специални ССС, предназначени за монтаж на воден топъл под. Слоят замазка над тръбите трябва да бъде не по-малко от три сантиметра.

Нюанси при полагане на подова плочка

Процесът на изграждане на това подово покритие не е толкова сложен, но изисква внимание и точно спазване на технологията. Тук също трябва да се започне с проекта, да се избере дизайн и схема за полагане на отделните елементи.

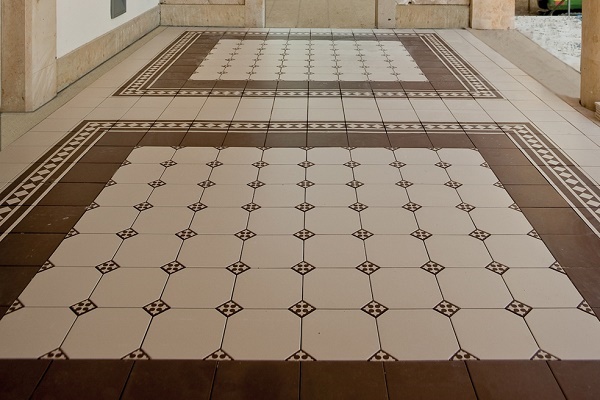

Това може да бъде както обикновеният хоризонтален метод, така и диагоналният вариант, дори цели картини от плочки. Колкото по-сложен е дизайнът, толкова повече елементи ще трябва да се подрязват.

Не винаги е възможно да се положат само цели плочки. Планирането на разположението трябва да се направи така, че отрязаните елементи да не са на видно място: в далечния ъгъл, под мебелите и т.н.

За да се определи колко плочки са необходими за конкретна стая, може да се използва един от онлайн калкулаторите. Това е по-удобно, въпреки че изчисленията могат да се направят и ръчно, като се използва съставеният план.

За пода трябва да се вземе подова плочка с грапава повърхност. Важен момент – клас на изтриваемост на материала. Колкото повече хора и колкото по-често посещават помещението, толкова по-висок трябва да бъде този показател. По време на покупката трябва да се вземе предвид не само дизайнът, но и номерът на партидата. Всички опаковки с плочки трябва да са от една партида.

Елементи с еднакъв дизайн от различни партиди могат да се различават по оттенък. Разликата е незначителна, но след полагането тя ще стане очевидна. Дори след началото на монтажа трябва да се запази опаковката с номера на партидата за всеки случай, ако се наложи да се докупят няколко елемента.

Освен плочките е необходимо да се закупят лепило за плочки, както и назъбена шпатула за нанасянето му, пластмасови кръстообразни ограничители, грунд и състав за фугиране. От инструментите също може да са необходими обикновена шпатула, гумена шпатула за фугиране, парцали, ролетка и строително ниво, резачка за плочки и т.н.

Ако полагането на подово отопление е извършено правилно, основата под плочките ще бъде равна и чиста. Тя трябва да се обработи с грунд в съответствие с инструкцията и да се изчака изсъхването. След това се пристъпва директно към полагането на плочките. Започва се или от ъгъл, или от центъра, т.е. от най-видимите участъци.

Първо трябва да се направи маркировка върху основата. За целта по центъра на стаята, успоредно на най-дългата стена, се изчертава права линия, а след това, отново по центъра, да се изчертае линия, перпендикулярна на първата. В отвора на вратата към пода се заковава дървен ограничителен блок.

Върху задната страна на отделна плочка се поставя малко количество лепило за плочки и се разпределя по повърхността с назъбена шпатула. Понякога е по-удобно лепилото да се нанася не върху плочката, а върху основата, приблизително на един квадратен метър, за да не изсъхва лепилото.

Плочките за пода се полагат върху слой лепило, а разстоянието между отделните елементи се фиксира с помощта на кръстообразни разделители

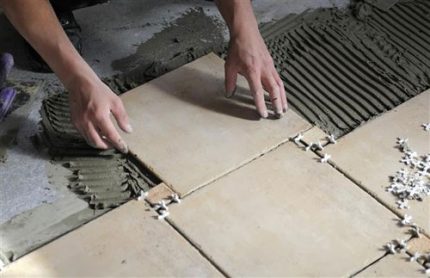

Плочката се поставя на място и леко се притиска към основата. По същия начин се полагат и останалите елементи. Между плочките се поставят специални кръстообразни ограничители. Те помагат да се поддържа еднакво разстояние между отделните елементи на цялата площ.

Веднага след като първият ред е положен, трябва внимателно да се провери колко равномерно лежи плочката с помощта на строително ниво. Такава проверка се извършва постоянно, за да може целият под да бъде идеално равен. Ако в помещението има дренаж, то плочките се полагат с лек наклон към дренажа.

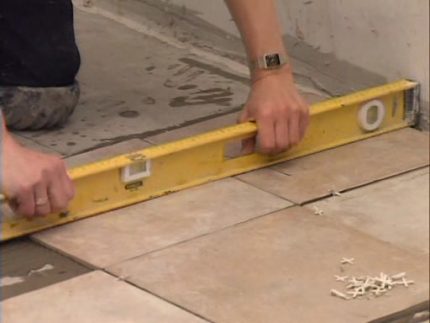

Качеството на полагане на подовите плочки трябва постоянно да се проверява с помощта на строително ниво, за да се коригира положението на елементите при необходимост.

Този момент обикновено се взема предвид още при изграждането на основата под плочките. След като всички плочки са положени, трябва да се изчакат поне 12 часа, за да може лепилото за плочки да изсъхне. Сега могат да се премахнат разделителите и да се започне фугирането на шевовете. Съставът може да бъде както в тон с плочките, така и в контрастен цвят, всичко зависи от дизайна.

Фугиращата смес се нанася на малки порции върху областта на шева и се втрива със специална гумена шпатула, движенията трябва да са кръстообразни, насочени в различни посоки. Остатъците от фугиращата смес веднага се отстраняват от повърхността с помощта на парцал, например от микрофибър.

Когато фугиращата смес малко се втвърди, трябва да се провери колко е запълнен шевът. Ако фугиращият материал се е оказал недостатъчен, трябва да се повтори фугирането на този участък.

За това как се извършва монтажът на подово отопление под линолеум, ще научите от следващата статия, с чието съдържание Ви съветваме да се запознаете.

Изводи и полезно видео по темата

Подробна инструкция за монтаж на водно подово отопление е представена в следващия видеоматериал:

Процесът на полагане на подова керамична плочка можете да видите тук:

Водното подово отопление – надеждна и удобна отоплителна система, която позволява домът да стане комфортен и уютен. При правилен монтаж то в продължение на дълги години ще изпълнява безупречно предназначението си. Подовата настилка от керамични плочки може да се счита за оптимален избор за комбиниране с подово отопление от този тип.
