Максимална ефективност от отоплителната система може да се постигне при експлоатация на комплекс от различни отоплителни уреди. Например, ако наред с традиционните радиатори се използва СТП (система за топъл под) – ефективен отоплителен вариант, който мнозина инсталират самостоятелно.
В предложената от нас статия подробно е разгледано как се полага топъл под под ламинат върху бетонен под. Ние сме представили разпространени и прости решения, популярни сред практичните собственици. Самостоятелните домашни майстори ще намерят при нас ръководства за сглобяване и свързване.
Топлите подове стават все по-популярни, тъй като се появи възможността всички етапи – от грубата замазка (бетонна основа) до финалното декоративно покритие – да се изпълняват със собствени ръце. Ако основата на пода в апартамента е равна бетонна повърхност, инсталирането на СТП не е трудно.
Ламинатът има някои предимства пред другите видове настилки. Той е подходящ за всички разновидности на електрически и воден под при условие, че за полагане на елементите ще бъде осигурена гладка, без разлики и издатини, повърхност.
Бетонната основа осигурява равна повърхност, необходима за полагане на нагревателните елементи, а ламинатът ефективно и равномерно абсорбира и предава топлината
Ако изберете комбинацията СТП + ламинат, е необходимо да анализирате условията за монтаж, да направите предварителни изчисления, след което да изберете материалите:
качествен ламинат, който с времето не се деформира от висока температура;
елементи за топъл под, максимално подходящи за конкретните условия.
Например, ако живеете в градски типов апартамент, трябва незабавно да се откажете от водните подове. Инсталирането на системи, свързани с централните комуникации, е забранено. Въпреки това, за частна къща, чието отопление се осъществява от газов котел, това ще бъде едно от най-успешните решения.
При избор на ламинат като финално покритие се предоставя възможността в бъдеще лесно и бързо да променяте интериора.
Омръзнал или износен ламинат може да се замени с по-меко килимно покритие, лесен за поддръжка линолеум или друг вид подово покритие, като при това нищо кардинално не се променя в системата за топъл под, с изключение евентуално на монтажа на още един слой – шперплат.
На какво се основава изборът на система за топъл под
Тъй като бетонната основа и ламинатът предоставят максимална свобода при избора на СТП, ще разгледаме всички възможни варианти. В зависимост от избора на източник на енергия за захранване на нагревателните елементи на системата, се разграничават две големи категории ТП: водни и електрически.
Водните се монтират и върху бетонен под, и върху настилка. Настилката бива дървена и полистиролова, но ние ще разгледаме само системата с циментова замазка. Електрическите най-често се делят на три вида, но съществуват и други, по-подробни класификации.

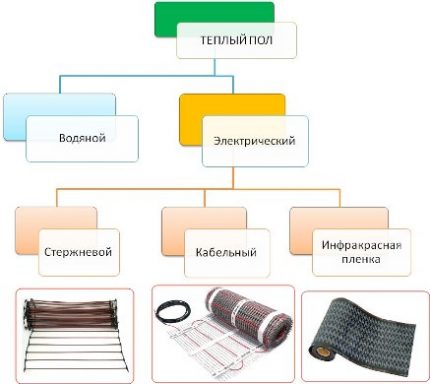

Към основните видове СТП с електрическо захранване се отнасят пръчковидният, кабелният и филмовият вид. Те се съчетават отлично с ламинат, но в някои случаи се изисква монтаж на допълнителен изравнителен слой (например от шперплат).
При избора на един или друг вид се разчита на характеристиките на системите и личните предпочитания. Цената също играе важна роля, затова е необходимо да се направят предварителни изчисления. Да предположим, че филмовите СТП са скъпи, но те често се поставят директно под крайното покритие, което намалява общата цена на материалите за създаване на многослоен «пай».
Нека разгледаме различните видове системи, за да разберем принципната разлика между тях.
Като се вземе предвид цената на материала, условията на полагане и производителността на системите, за най-добри за монтаж под ламинат са признати три варианта: воден под в замазка, фолиен под под финално покритие и нагревателен електрически кабел, също вграден в замазка.
Инструкция за обустройство на водна СТП
За индивидуално жилище е за предпочитане водна система. Тя позволява да се спестява електроенергия и да се използва за отопление на пода същият топлоносител, който постъпва в радиаторите. Разбира се, те се изграждат по колекторна схема, при която подът във всяка стая получава топлоносител с практически еднаква температура.

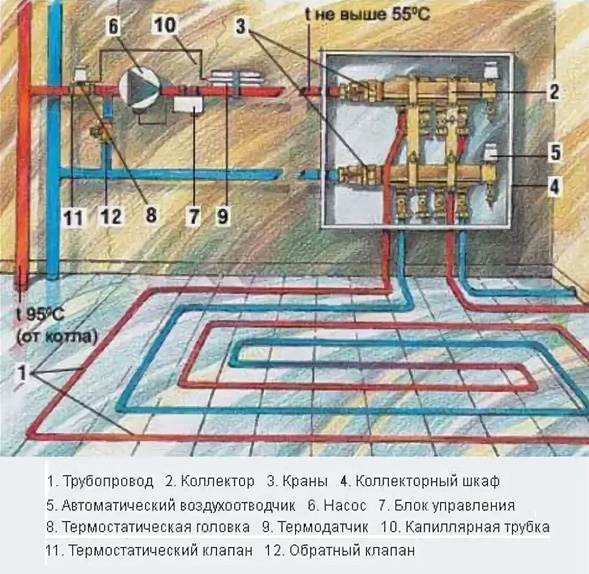

Схема на свързване на системата за топъл под. Освен отоплителния кръг, за чието изграждане обикновено се използва тръбен материал от омрежен полиетилен PE-X, ще е необходим комплект оборудване за регулиране.
Да предположим, че черният бетонен под вече е готов и е необходимо да се монтира система за топъл под в отделно помещение. В същото време тя трябва да се вреже в готовата система за подаване на топлоносител, като се осигури възможност за бързо изключване.

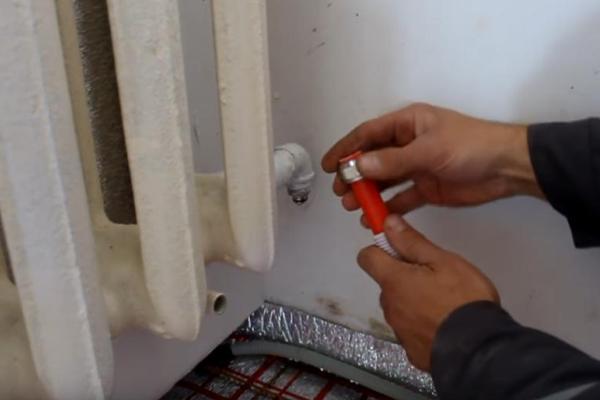

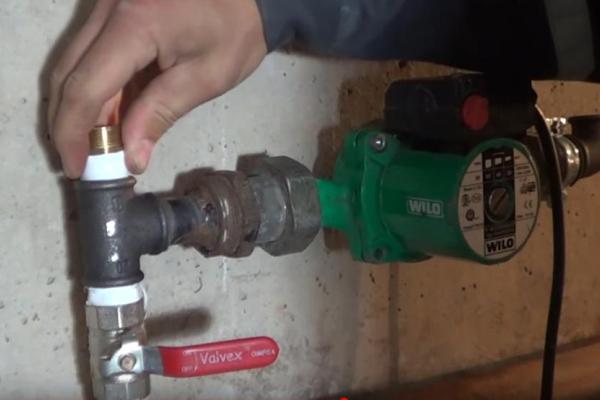

Стъпка 4 – свързване на PE тръбата към отоплителната система

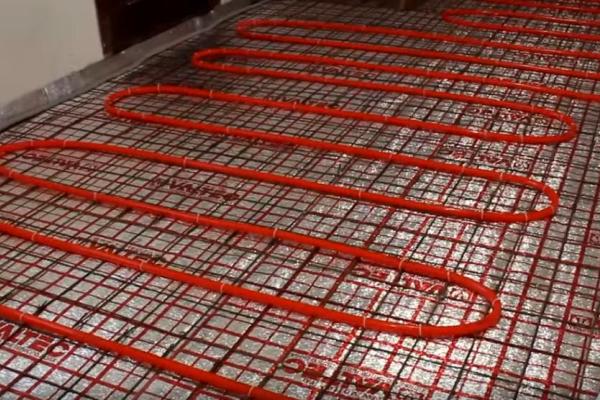

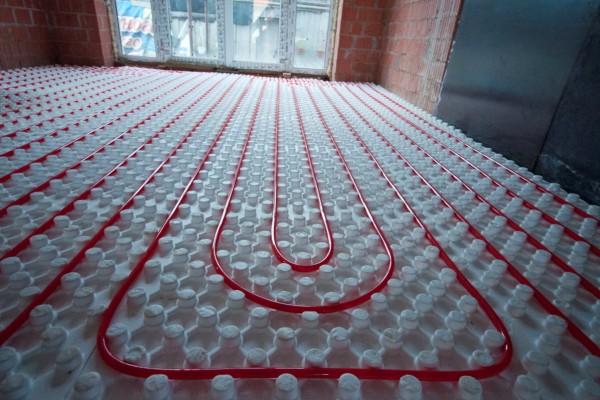

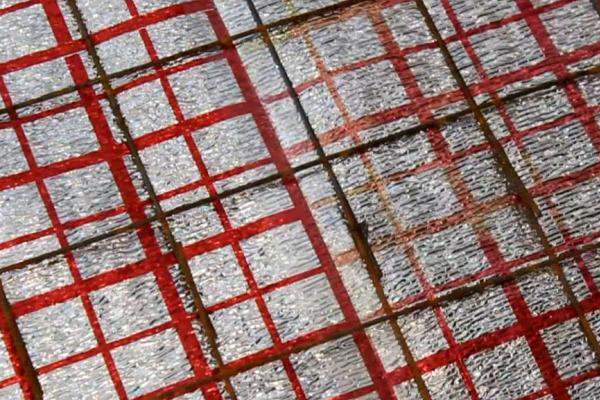

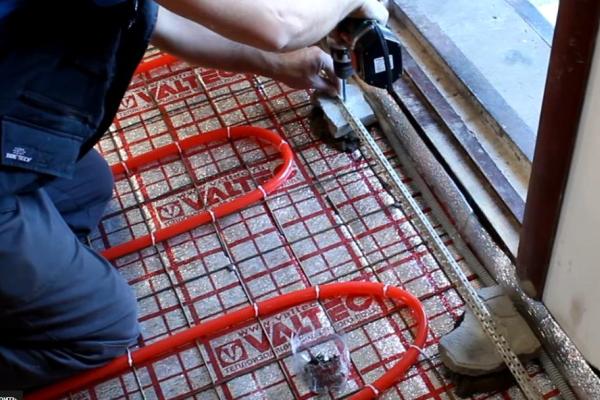

Стъпка 5 – закрепване на тръбата към мрежата
Стъпка 6 – инсталиране на оборудване за регулиране на подаването на топлоносител
Стъпка 7 – инсталиране на метални фарове

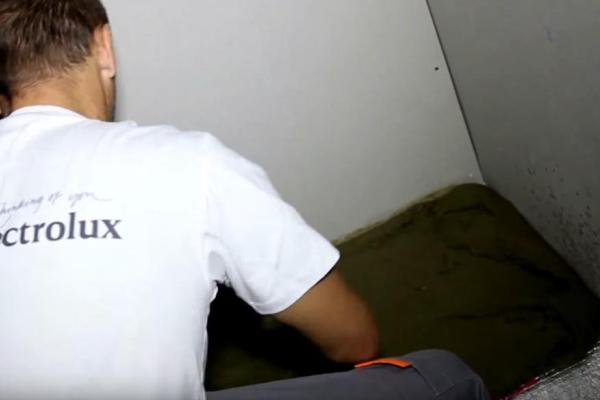

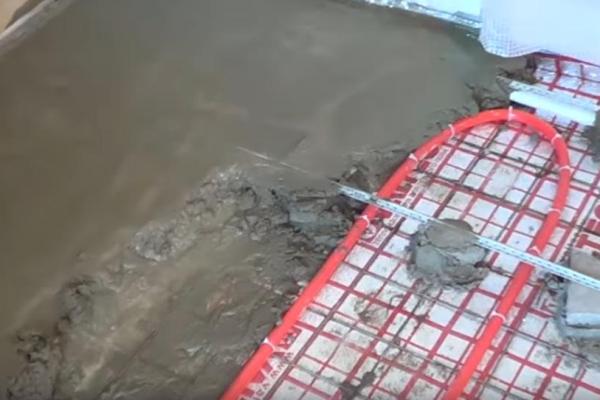

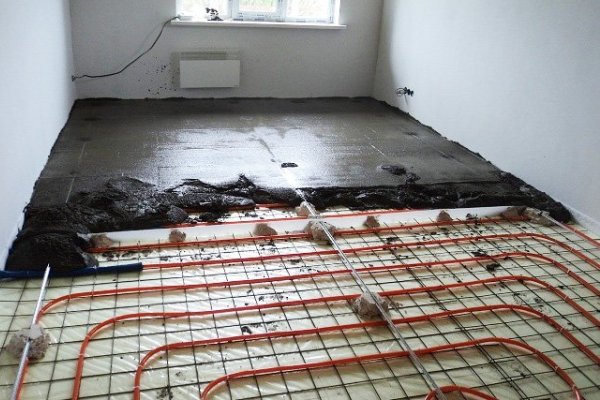

Стъпка 8 – полагане на замазка върху тръбите
За приготвяне на циментовия разтвор, с който ще се залее замазката на воден под, се използва или готова, или домашно приготвена смес. Идеалният вариант се счита бетон марка М300.
Правилното приготвяне на разтвора, според инструкциите, изключва изсъхването и евентуалното появяване на пукнатини и празнини. Ако повърхността на замазката не е идеално гладка, след изсъхване може да се излее слой от самозаравняваща се смес с дебелина 3-5 мм.
Как да направите електрически топъл под?
Електрическите подове се препоръчва да се обзавеждат от градски жители, които предпочитат да използват комбинирана отоплителна система. Централизираната мрежа не винаги оправдава надеждите на обитателите на апартаменти в многоетажни сгради.
А ето, допълнителното ефективно отопление помага да се преживеят студовете или да се създаде комфортна обстановка в детски стаи или в други помещения, в които е положен ламинат.

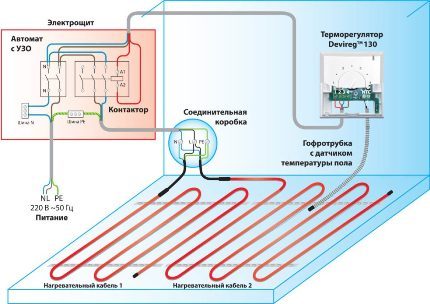

Вариант за свързване на кабелната система към терморегулатора и защитен автомат. За създаване на контур може да се използва един или няколко кабела, като се направи разводка в съединителна кутия.

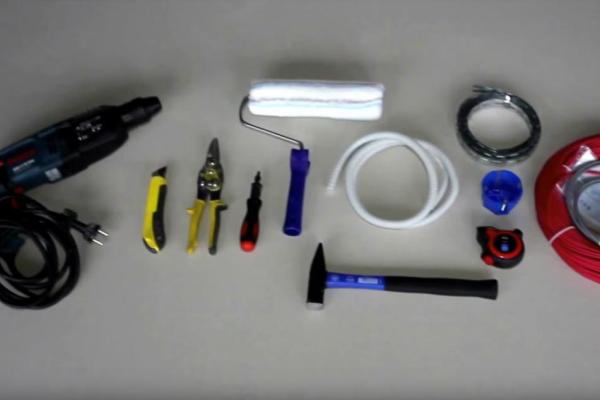

Препоръчваме да използвате проверени готови системи. Техните характеристики са тествани от производителя, така че не е необходимо да правите сложни изчисления, достатъчно е да изберете модел според конкретните изисквания за мощност или площ на нагряване. Като пример за монтаж предлагаме фотоинструкция за инсталиране на СТП с двужилен кабел марка Electrolux.

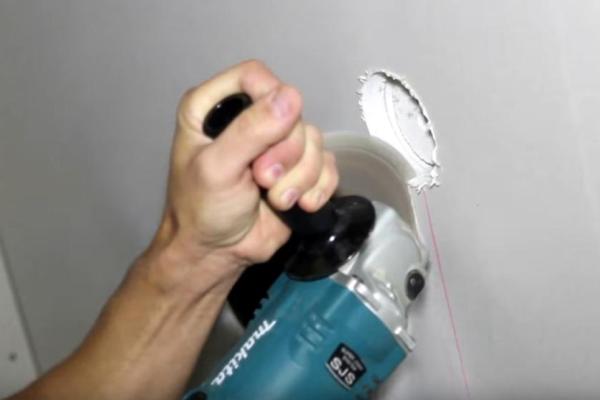

Стъпка 2 – подготовка на участъка за фиксиране на терморегулатора

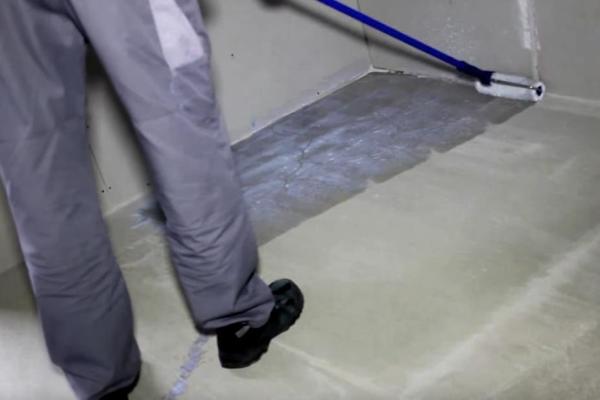

Стъпка 3 – почистване и грундиране на бетонната основа

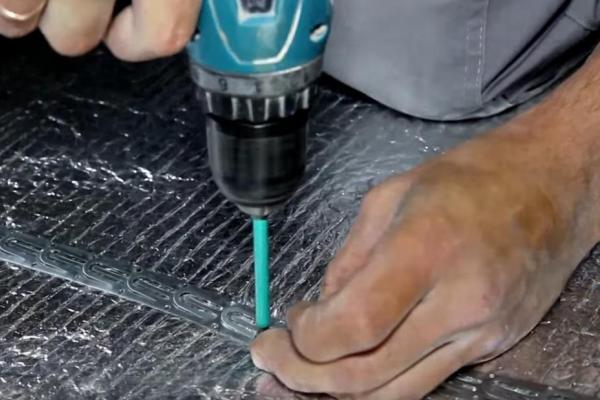

Стъпка 4 – полагане на топлоизолационния слой и монтажната лента

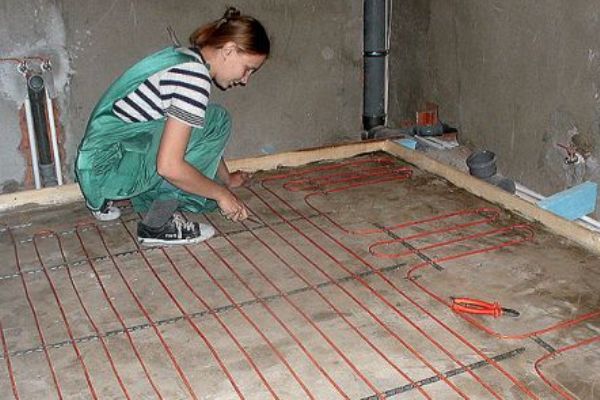

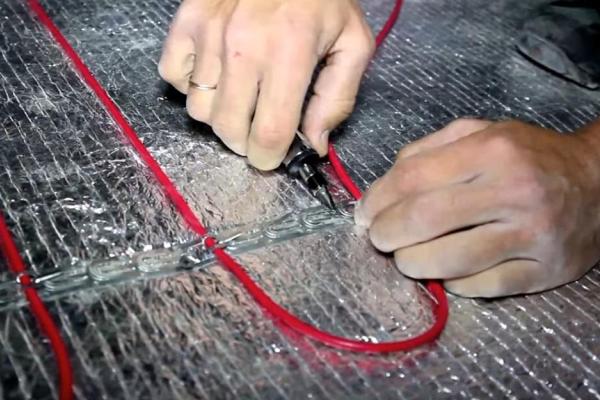

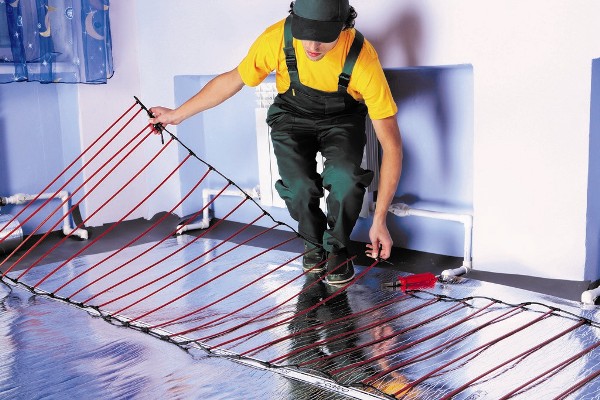

Стъпка 5 – монтаж на нагревателните контури

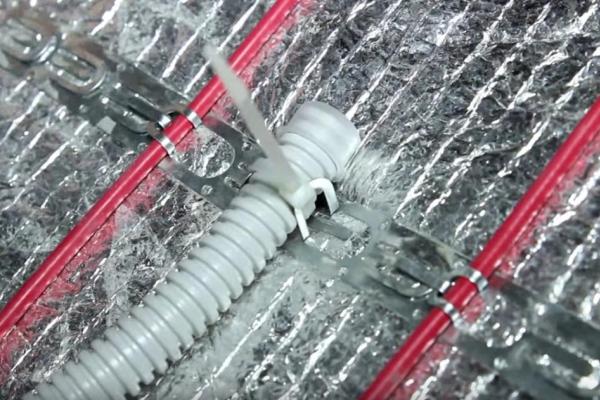

Стъпка 6 – инсталиране на температурния сензор

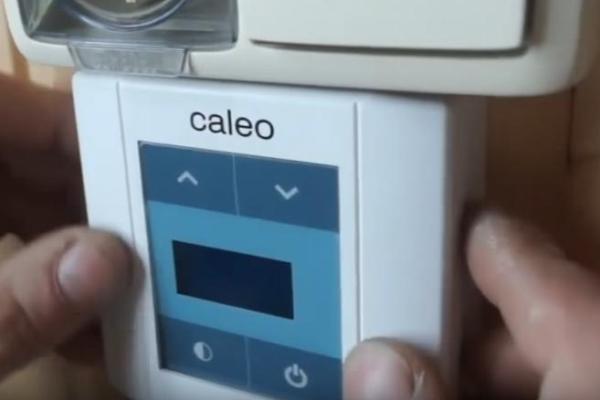

Стъпка 7 – монтаж на терморегулатора на стената

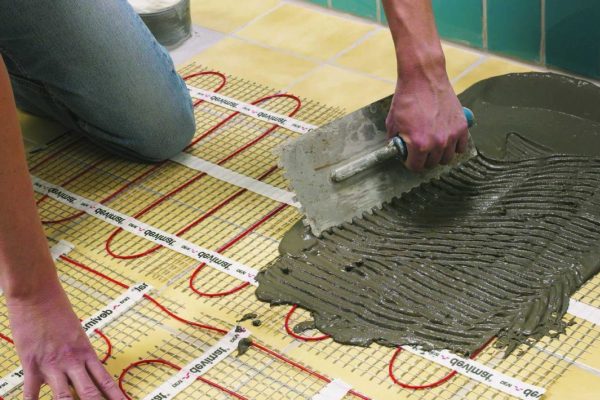

Стъпка 8 – заливане на кабела с циментова замазка
Освен най-простите терморегулатори с механично управление, съществуват и програмируеми модели, максимално удобни за битова употреба. С натискане на няколко бутона може да се настрои отоплението на помещението според времето на деня и дори по определени часове. По този начин се постига значителна икономия на електроенергия.
Ред за монтаж на филмова система
Ако говорим за самостоятелен монтаж, то филмовият под има две съществени предимства: за полагането му е необходимо много малко време (опитните строители се справят за 1 час), полагането на ламината се извършва директно върху нагревателните елементи, без изравнителен слой.
Ако като декоративно финално покритие се използват меки по структура килим или линолеум, ще е необходим допълнителен изравнителен слой от шперплат.

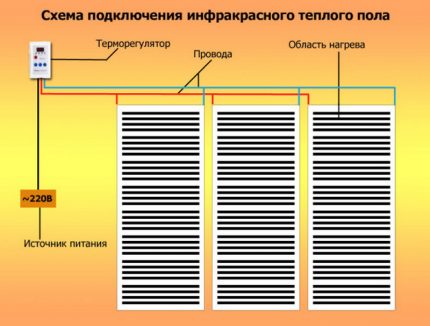

Схемата за свързване на СПТП е доста проста: всеки модул се свързва с чифт проводници към терморегулатора, който от своя страна е свързан със захранващата линия.
Обикновено полагането на отразяващия материал, който служи за подложка, се извършва директно върху бетонната основа. В представената фотоинструкция бетонът е покрит с шперплат, тъй като подът не е достатъчно равен. Вместо шперплат може да се използва саморазливна замазка – технологията на полагане не се променя.

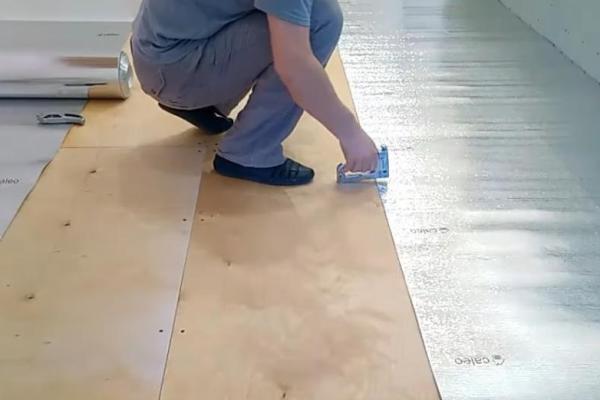

Стъпка 2 – полагане на топлоотразяващия материал тип Изолон

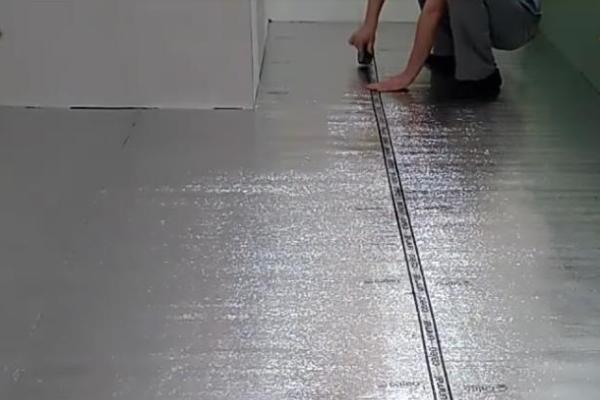

Стъпка 3 – залепване на лентите с лента

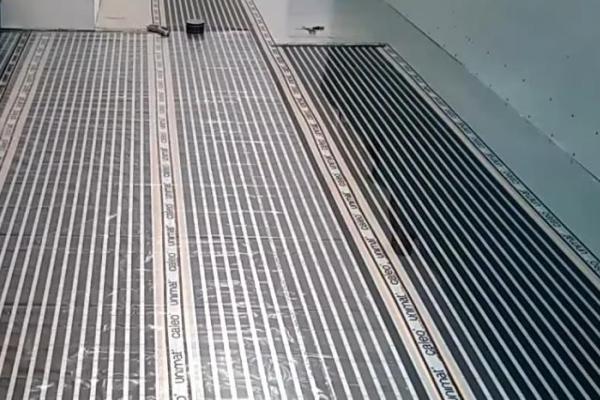

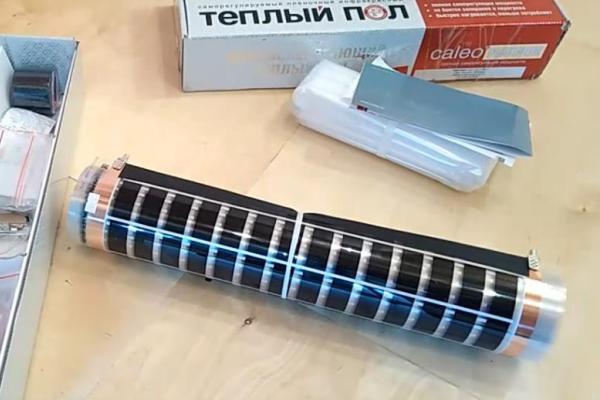

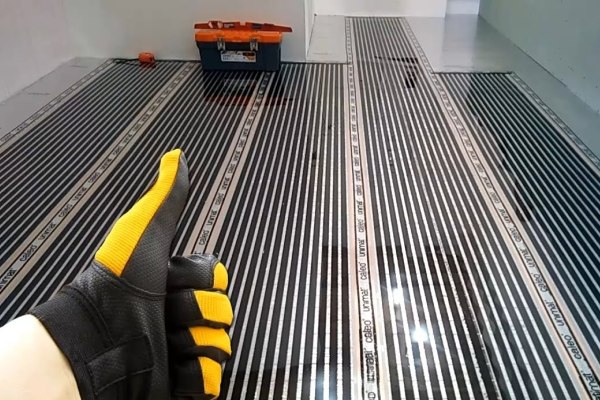

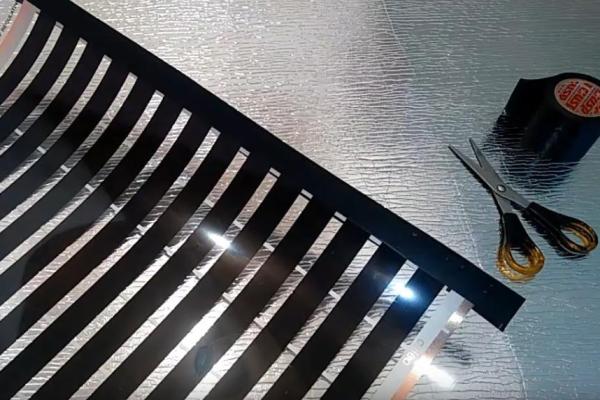

Стъпка 4 – монтаж на фолиеви нагревателни елементи

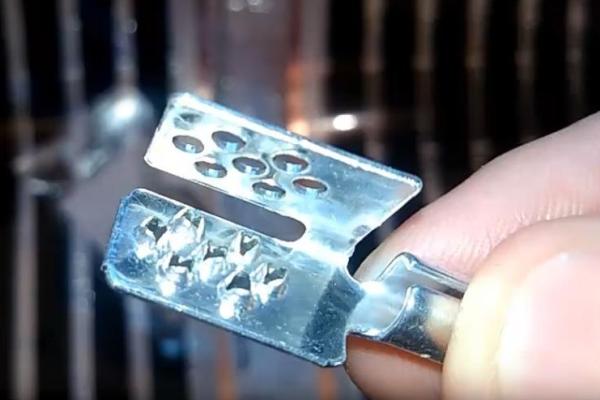

Стъпка 5 – инсталиране на монтажните скоби

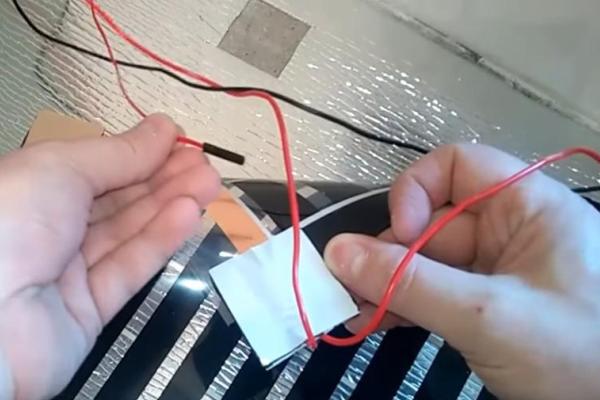

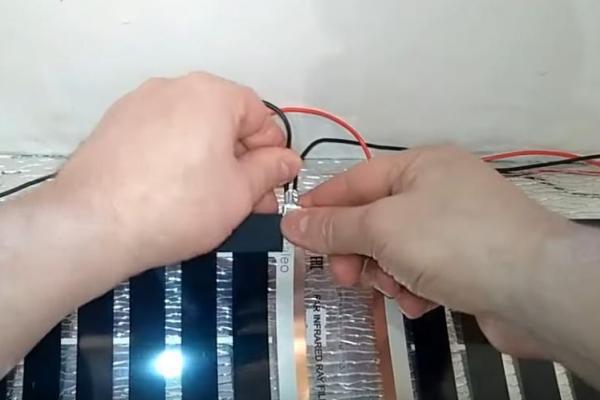

Стъпка 6 – свързване на електрическите проводници
Стъпка 7 – свързване на термостата и температурния сензор

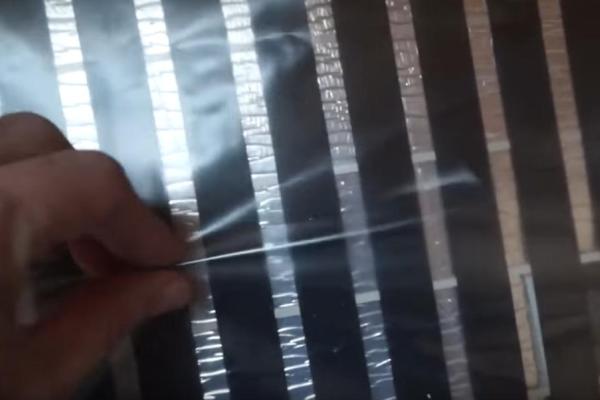

Стъпка 8 – монтаж на защитното фолио
Издадените места на съединенията, които могат да усложнят полагането на ламината, се задълбочават чрез изрязване на малки отвори в подложката.
За разлика от водния и дори кабелния аналог устройството на фолиевия под се извършва бързо и лесно. Използвайки инструкциите и схемите, с присъединяването на проводниците ще се справи дори начинаещ – именно поради тази причина фолиевите системи обичат да купуват собствениците на апартаменти, които са далеч от строителната сфера.
Правила за полагане на ламинат

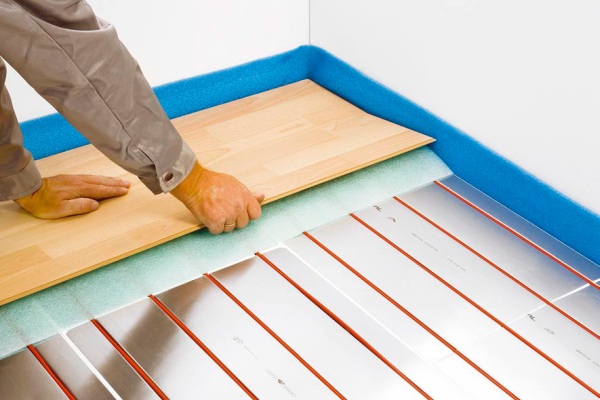

Каквато и система за подово отопление да предпочетете, полагането на финалния слой от ламинат се извършва по една и съща технология. Съществуват няколко начина на полагане, които зависят от избрания вид ламинат.

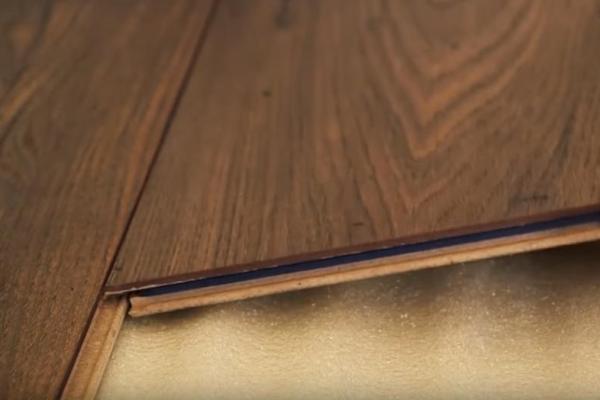

За самостоятелен монтаж най-добре подхожда системата с ключалка “CLICK”, която се основава на просто щракване.

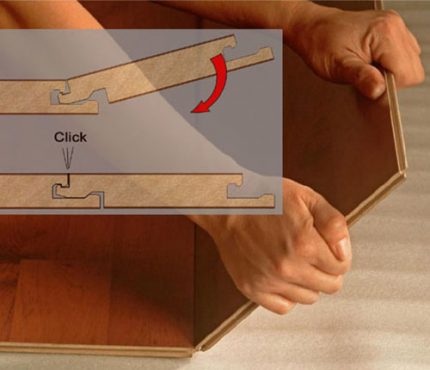

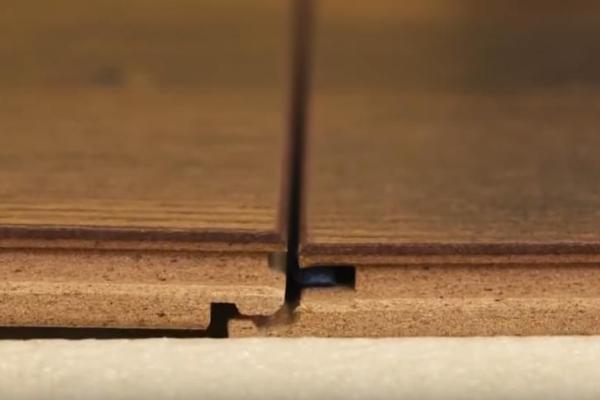

Схема на свързване на две части. Изчислете количеството материал и определете схемата на полагане на елементите преди започване на работа. Също така трябва да подготвите циркулярен трион за коригиране на частите.
Вариантът с филмов под се счита за най-лесен за монтаж и популярен сред градските жители, затова го представяме като образец за полагане на ламинат. С цел аклиматизация преди полагането трябва да оставите материала в помещението, където ще се извърши монтажът.

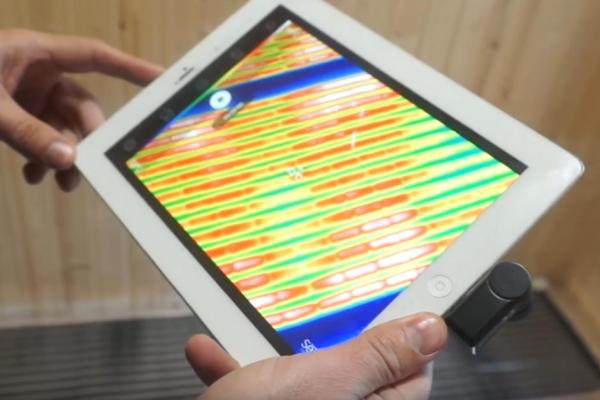

Стъпка 1 – контролно тестване на системата за подово отопление
Стъпка 2 – монтаж на защитно покритие

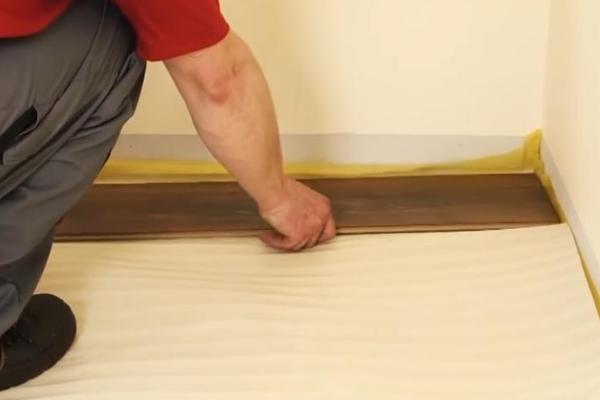

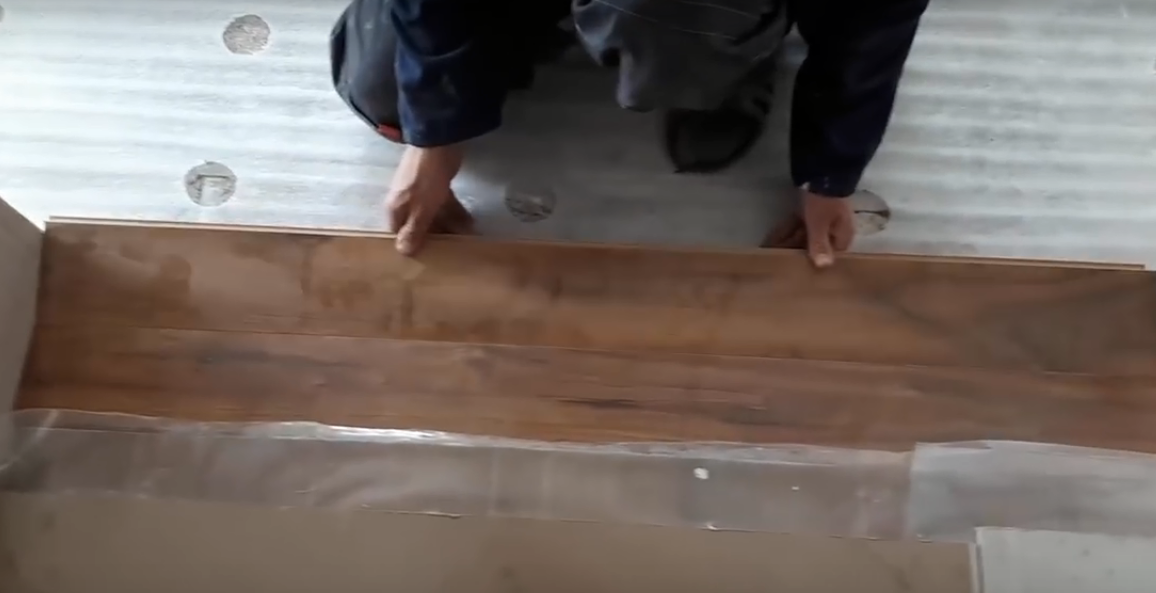

Стъпка 3 – начало на полагане на ламинат
Стъпка 4 – свързване на отделни части по крайната част

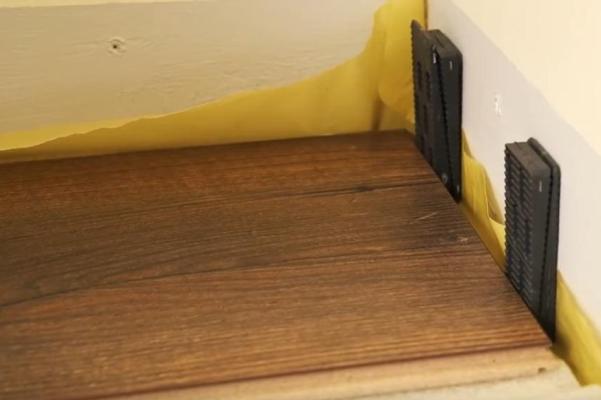

Стъпка 5 – обустройство на деформационни шевове
Стъпка 6 – свързване на частите по дългата страна

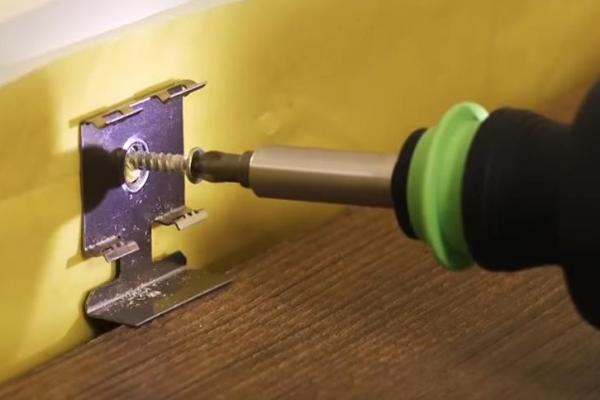

Стъпка 7 – монтаж на крепежи за перваза

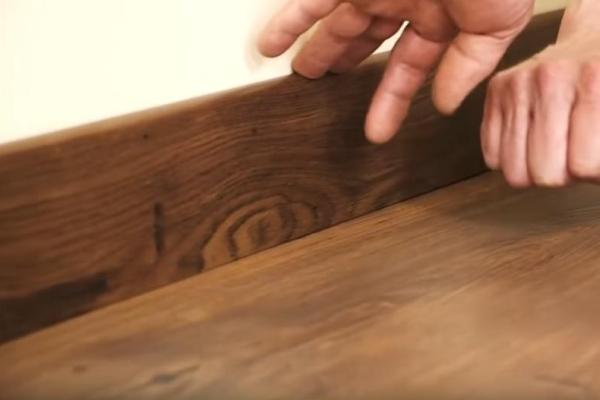

Стъпка 8 – монтаж на перваза
Ако в стаята има тръби, деформационните пролуки около тях трябва да се маскират с декоративни елементи. Обикновено за това се използва пластмасов обков, подходящ по цвят.
Най-грубото нарушение на технологията за полагане на панелите е тяхното твърдо закрепване. При най-малко набъбване или изсъхване здраво фиксираните елементи се деформират, а ключалките се повреждат.

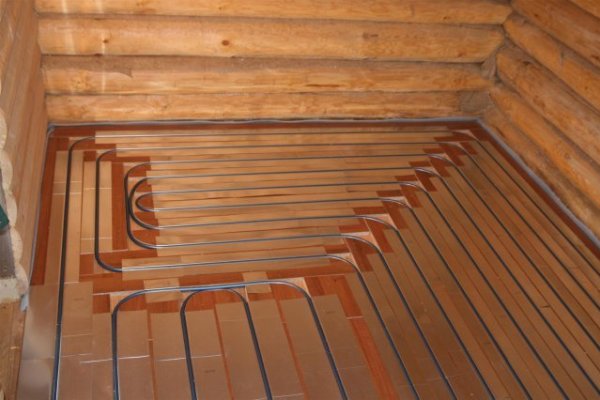

С устройството на подово отопление върху дървена основа ще ви запознае следващата статия, която разглежда всестранно въпросите за избор на система, проектиране и изпълнение на проекта.
Изводи и полезно видео по темата
За да се запознаете по-отблизо с процеса на монтаж на подово отопление и да научите как да избегнете груби грешки, предлагаме да гледате полезно видео.
Практически препоръки за изграждане на топъл под под ламинат:
Съвети за монтаж на филмов под в дървена къща:
Как да направите бетонна основа – «чернова замазка»:
Инструкция за монтаж на СТП, инсталиране на терморегулатор и полагане на ламинат:
И монтажът на СТП, и полагането на ламинат могат да се изпълнят самостоятелно. Не е необходимо да купувате скъпи инструменти за това, а познанията за специални технологии също няма да са ви необходими.
На начинаещите препоръчваме да започнат с филмов под, а по-опитните домашни майстори ще се справят и с водна система. Но не забравяйте, че независимо от избрания вид СТП е необходимо да направите предварителни изчисления.
Искате ли да разкажете как сте изградили система за подово отопление върху бетонна основа със собствените си ръце? Разполагате ли с полезна информация, която си струва да споделите с посетителите на сайта? Пишете, моля, коментари в блока по-долу, задавайте въпроси по темата на статията, публикувайте снимки.
Топлите подове – това е толкова приятно нещо, особено през есенно-зимния период. Освен това помагат добре на отоплителната система да затопли помещението, в което са инсталирани тези топли подове. Единственото е, че трябва да се избере качествен ламинат, както разбрах от прочетеното. Иначе трудности при инсталирането и експлоатацията особено не възникват. Аз определено някой ден ще се реша на тяхното изграждане.
Да, топлият под в момента е моята основна грижа. Искам да направя такъв лукс в къщата. Засега изучавам самата същност и цена на въпроса. Подовете при нас са дървени. Мислех, че трябва всичко това да се маха, после да се бетонира, после да се полагат тръбите, да се постила ламинат. А тук се предлага да се постави същият този под директно върху дървения. Тази идея ми хареса. Това ще рече, че половината от планираната работа няма да се налага да се прави. А и каква работа – бетонирането е много тежко. И в парично отношение икономия. Споделих новата идея с брат ми, а той се смее, казва, че имам късмет – още нищо не съм направил, а половината работа е свършена.
Здравейте. Аз лично се отнасям скептично към такава идея, както и вашият брат. Дървото има висока запалимост, склонност към изсъхване и ниска топлопроводимост. Да не говорим за подвижността. Въпреки че, да, хората правят ИК или електрически.
Въпреки това, все пак бих препоръчал да помислите за такива долни слоеве на “питата” – OSB, бетон-контакт, замазка, ТП… И да махате стария си под няма да се налага, най-вероятно, ако състоянието му го позволява.
Тук не става въпрос за някакъв конкретен срок. Трябва да се гледа кога замазката ще изсъхне реално. При някои това отнема няколко седмици, при други повече. Зависи от влажността и много други фактори. Но трябва да изсъхне напълно. Плочките могат да се полагат върху относително влажна замазка, ламинатът, както и паркетът, само върху напълно изсъхнала. Изобщо, по-добре е да се изчака, отколкото после да се преправя, когато се надуе.
Здравейте. Колко е добра, е трудно да се отговори. Тя просто отлично подхожда за тп, препоръчват я специалисти, дълготрайна и доста качествена. И да се работи с нея не е трудно. От популярните модели тръби за тп мога да предложа също Valtec, на местния пазар това са едва ли не най-популярните тръби.
Кой да ми подскаже? На воден топъл под, залят в замазката, искам да постеля ламинат. В магазина съветват фолирана подложка под ламинат. Струва ми се, че тя ще задържа топлината под ламината. На всички, които са се сблъсквали с полагане на различни подложки. Моля да подскажете как правилно. Благодаря предварително. Владимир.
Вие сте абсолютно прави относно фолираната подложка – това не е практично решение за вашия случай. Дори не знам какви консултанти работят там, най-вероятно просто искат да продадат това, което е залежало на склада. Аз вече неведнъж съм ги хващала така, като предварително знаех какво ми е най-добре от материали, исках консултация, а ми предлагаха далеч не най-практичното решение.
И така, имате нужда от материал с висока топлопроводимост (имащ ниско съпротивление на топлопредаване) за безпрепятствено предаване на топлината от греещата плоча към ламината. Задачата, разбира се, не е лесна, като се има предвид, че основно подложките се изработват с противоположни качества. Препоръчвам да използвате химически “ошит” ППЕ, но за да провежда по-добре топлината, трябва да направите технологични отвори за това.
