Топъл пол под ламинат: монтаж и полагане на филмова инфрачервена система

След като инсталирате топъл под под ламинат като единствен или допълнителен начин за отопление на помещението, можете значително да увеличите степента на комфорт в сравнение с други варианти. За да съставите схема за разполагане на елементите и да извършите монтажа на цялата система, е необходимо да се запознаете със спецификата на извършваните работи. Съгласни ли сте?

Ние ще ви разкажем как да изберете подово покритие, способно да работи в тандем с отоплителна филмова система. От нас ще научите как да разположите правилно съставките на топлия под и как да ги свържете правилно. Като вземете предвид нашите съвети, ще можете самостоятелно да изпълните всички етапи на непроста, но напълно достъпна работа.

Основни положения относно материалите

Качеството на работа и срокът на експлоатация на топлия под, положен под ламинирани панели, зависи от параметрите на закупуваното оборудване и материал, съчетано с разбирането на особеностите на тяхното комбиниране.

За самостоятелно разработване на схема за разполагане на инфрачервени ленти е необходимо да се вземат предвид физическите особености на такова отопление.

Параметри на инфрачервен филмов под

Филмовият нагревател представлява гъвкаво тясно платно, което се поставя под подовото покритие и съдържа нагревателен елемент. Той преобразува електрическата енергия в топлинни вълни от инфрачервения диапазон.

Нагряването на ламината или друг материал става отдолу поради попадане на излъчване върху него. След загряване на повърхността на пода по дебелината става отдаване на топлина във въздушната среда на отопляемото помещение.

Като нагревателен елемент на IR системи се използва карбоново плътно или ивично покритие, затворено от двете страни с лавсанова или полиуретанова фолия. По краищата на платната са монтирани токопроводящи биметални шини, предаващи енергията към нагревателния елемент.

Дебелината на такава конструкция варира в границите от 0,2 до 2 мм, най-често в продажба се срещат платна с дебелина от 0,3 до 0,5 мм. Стандартните размери на ширината на една лента са 50, 60, 80 и 100 см.

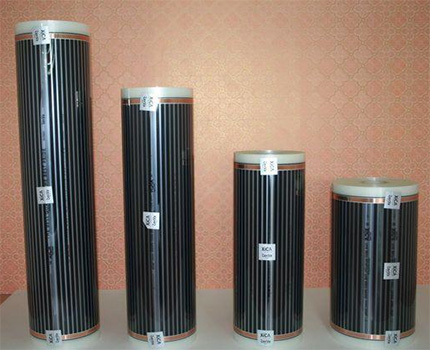

Възможността за закупуване на метър от инфрачервен топъл под с различна ширина позволява да се реализира практически всяка схема на разположение на нагревателните ленти

Всяко фолио може да бъде разрязано по дължина на специално предназначени и маркирани за това места. Големината на стъпката на рязане е приблизително 20 см, така че без усилие могат да се получат платна с необходимата дължина.

Максималната мощност на инфрачервеното фолио под ламинат е от 120 до 230 W/m². Устройства с по-голямо топлоотделяне не се използват поради ограничението на температурата на нагряване на ламината. Понякога производителят посочва мощността в зависимост от линейния метър. В този случай, като се раздели на ширината на лентата, може да се изчисли търсената стойност.

Изисквания към ламината като покритие

Обикновеният ламинат може да притежава три свойства, които пречат на използването му като финишно покритие в комбинация с топъл под:

• изкривяване на геометрията на плочките под въздействие на висока температура;
• деформиране на плочките при натоварване с тежки предмети;
• високи топлоизолационни свойства на материала.

Поради това за съвместно използване на ламинат и разположения под него филмов топъл под са разработени усъвършенствани модели. Те се обозначават със специални символи, поставени на опаковката на материала или в инструкцията към него.

Единен стандарт за маркировка не съществува, затова при покупка е необходимо да уточните този въпрос с продавача, тъй като съществуват решения само за воден или електрически кабелен топъл под.

Схематичното изображение на топъл под показва възможността за съвместно използване с него на ламинирани панели от тази партида. Също така се препоръчва да се използва материал от клас на безопасност E1 или E0 с минимално съдържание на свободни формалдехиди.

Сумарната стойност на коефициента на топлинно съпротивление на ламината и подложката, върху която се полага, не трябва да надвишава 0,15 m²·K/W. Поради това при избора на материал е необходимо да се уверите в съответствието на тази техническа характеристика с нормативните изисквания, иначе съществува риск от прегряване и повреда на системата за топъл под.

Свързването на ламелите може да се извърши с лепило или ключалки, разположени на краищата на плочите. Заедно с подово отопление е разрешена само плаваща схема за монтаж на ламиниран под от панели от заключващ тип.

Т.е. покритието, сглобено от панели, не трябва да има твърда връзка с основата, а по периметъра на помещението, около архитектурни детайли и преминаване на тръби, трябва да се остави междина като резерв за линейно разширение на материала.

Ламинатът се получава чрез пресоване на стърготини с включване на смоли, съдържащи формалдехид. Производителят посочва максимално допустимата температура на нагряване, при превишаването на която започва изпаряване на отровното вещество. Обикновено това става при достигане на 28-30 градуса по Целзий. При изчисляване на топлоотдаването трябва да се вземе предвид този фактор.

Аргументите в полза на инсталиране на инфрачервена отоплителна система под ламинат и сравнението на предимствата на ИК фолиото с водните варианти са подробно изложени в следващата статия, с която препоръчваме да се запознаете.

Правила за разполагане на лентите на топлия под

Площта на отделно помещение, което трябва да бъде оборудвано с подово отопление, се изчислява въз основа на нуждата на това помещение от отопление.

При липса на други отоплителни системи, средно е достатъчно 70% покритие от общата площ. При наличие на радиатори, камини необходимостта от топлина от пода намалява, което води до намаляване на броя на полаганите ленти или по-малък разход на електроенергия за отопление.

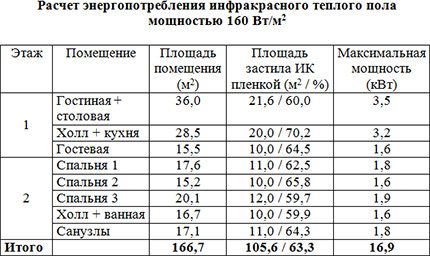

Поради наличието на ограничения върху максималната мощност на подаваната към жилищния обект електроенергия, е необходимо да се направи изчисление на натоварването на мрежата.

Липсата на необходимост да се поставя инфрачервено подово отопление под ламинат върху цялата площ на помещението позволява, като правило, при проектирането лесно да се заобиколят следните ограничения:

• Не трябва да се поставя подово отопление под тежки предмети, като шкафове или дивани на крака. Те притискат ламината, което води до неравномерно прилягане и прекомерно налягане върху фолиото.
• Не трябва да се покрива отгоре отопляваният ламинат с топлоизолиращ материал, като килими или мебели без крака. Това води до нарушаване на отдаването на топлина във въздуха и прегряване на системата.
• Необходимо е да се избегне нагряването на ламината едновременно от страна на инфрачервеното фолио и друг източник на топлина. Размерът на зоната на пода, под която не трябва да се поставя фолио, за всеки тип разположен наблизо нагревателен уред се определя индивидуално.
• Необходимо е да се отстъпи от стените и стационарните предмети не по-малко от 3 – 10 см в зависимост от препоръките на производителя, тъй като зоната на нагряване в план леко излиза извън границите на фолиото. Повишената температура може да повлияе неблагоприятно на первазите и тапетите.

При планиране на поставянето на инфрачервеното фолио често се отстъпва от стените на разстояние 50-60 см. Това се дължи на възможно бъдещо преустройство или преместване на мебели.

Значителното отдалечаване от стените оставя по-широк спектър от решения за промяна на дизайна на помещението. Освен това обитателите на дома използват пространството близо до стената много по-рядко, отколкото в средата на стаята.

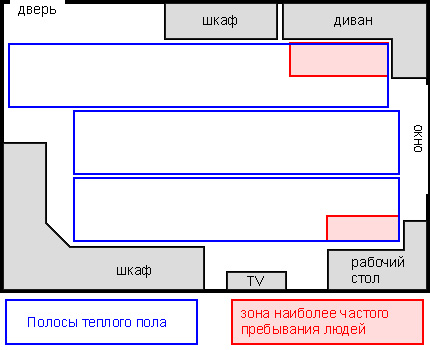

В жилищните стаи често разполагат инфрачервеното фолио по средата. Такова разположение покрива зоните на често пребиваване на хората и позволява промяна на подредбата на мебелите покрай стените.

Ако зоната на отопляемия под е правоъгълна, разположението на фрагментите от фолиото е по-добре да се планира по дългата страна. В този случай броят на лентите намалява и като следствие – операциите по тяхното полагане, изолиране и свързване.

Допълнителна информация относно структурата

Във вертикален разрез устройството на топъл под се състои от пет слоя, към всеки от които се поставят определени изисквания. Основата на пода трябва да бъде твърда и колкото се може по-равна. За бетонна основа препоръчват да се извърши изравняване с помощта на изливане на нивелираща смес, а за дървена – чрез полагане на шперплат.

Изолацията между основата и отоплителните елементи е предназначена за предотвратяване на загуби на топлина. Предвид факта, че топлият под работи на електричество, подложката не трябва да провежда ток.

Затова не се използва изолация с отразяваща повърхност на основата на алуминиево фолио. Най-често се прилага рулонна пенополиетиленова изолация или коркова подложка в комплект с отразяващ слой.

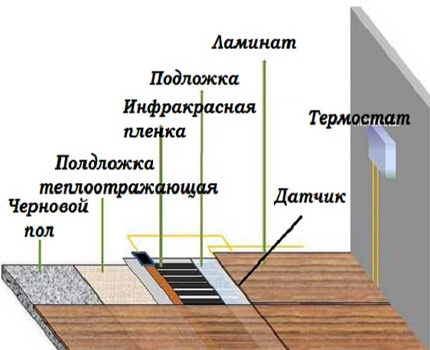

Структурата на инфрачервения под под ламинат (на строителния жаргон – “пирог”) е достатъчно проста. Полагането на който и да е слой не предполага наличие на специфични познания или тежък физически труд.

Преди полагането на лентите на топъл под с електрическа инсталация и термичен датчик е необходимо да се прочете инструкцията, приложена към комплекта. Общите принципи на монтаж са еднакви, но има някои нюанси по отношение на големината на разстоянието между разполаганите елементи, както и по метода на свързване към електрическата мрежа.

Като подложка, разположена между отоплителните елементи и ламината, трябва да се използва полиетиленово или винилово фолио. То пропуска добре топлината, но служи като бариера за вода и прах, попадането на които върху нагревателните ленти не трябва да се допуска.

Един от характерните представители на филмовите отоплителни системи е продукцията на марка ПЛЕН, чиито особености на монтаж и експлоатация са подробно описани в препоръчваната от нас статия.

Етапи на работа по монтажа на системата

Едно от сериозните предимства на инфрачервените ленти пред електрическия кабел или водопроводните тръби е възможността за самостоятелен монтаж на топъл под под ламинат. Затова инсталирането на такава система излиза по-евтино, което оправдава по-високата цена на нейните елементи.

При правилното изпълнение на всички етапи от работата отоплението ще функционира качествено през посочения от производителя период от време.

Изравняване на основата и полагане на топлоизолация

Хидроизолацията и изравняването на основата на пода за последващо полагане на инфрачервени ленти под ламинат се извършват по стандартни правила. Покритието трябва да е равно, твърдо, с наклон не повече от 2 мм на 1 метър.

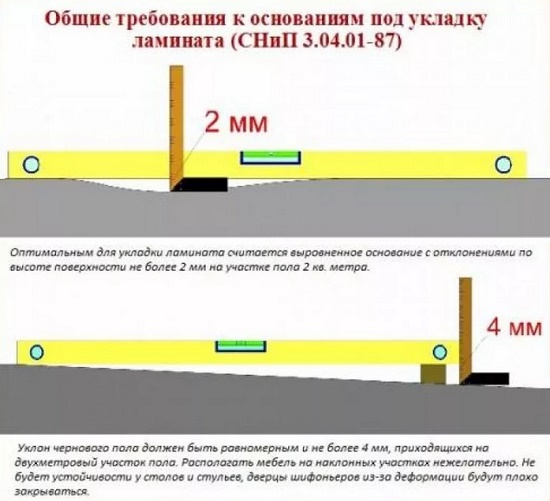

Общите изисквания към основата за подготовка на полагане на ламинат в комплект с филмов под са същите, както и при монтаж без отопление.

Преди началото на полагането на топлоизолацията е необходимо да се осигури отстраняване на праха от помещението. Ако работите по организирането на топъл под се извършват по време на строителство или основен ремонт, желателно е да се извършат процедурите по устройство на топлоизолация, нагревателни ленти и горна хидроизолация наведнъж. В този случай ще бъде минимизирано замърсяването с прах на елементите на отоплението.

Топлоотразяващият материал струва евтино, затова полагането му се извършва по цялата площ на помещението плътно до стените, дори ако инфрачервените ленти са разположени не под цялата повърхност на пода. Дебелината на изолационната подложка под топъл под е 3-4 мм и с такова разположение се изключва незначителна разлика във височината, нежелателна при монтажа на ламинат.

За да се избегне изместване на материала при по-нататъшните работи, той се закрепва към пода с телбод или двустранна лента. Помежду си лентите от изолон или друга изолация се фиксират с лента.

Фото-ръководство за сглобяване на ИК система

При полагането на топъл филмов под се извършва редица стандартни действия, представени от следната подборка снимки:

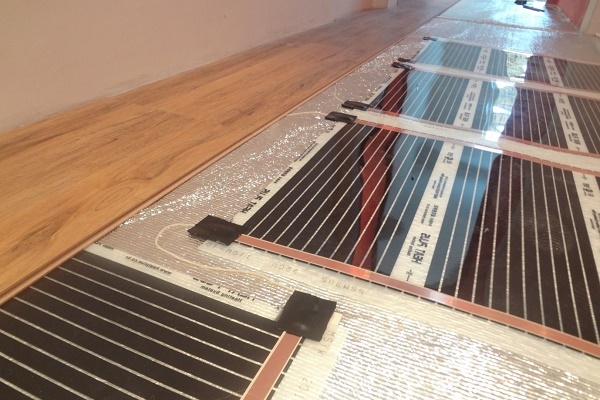

След като завършите подготовката на инфрачервените ленти за сглобяване на топлия под, пристъпвате към основната работа:

Разполагане на фрагменти от термофилм

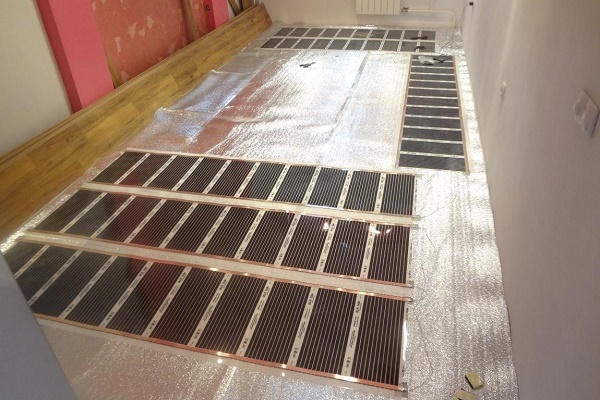

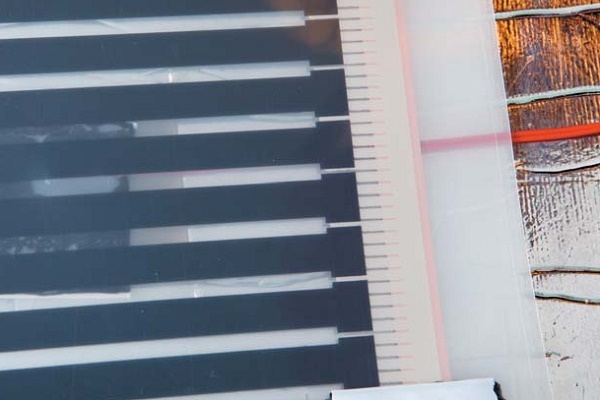

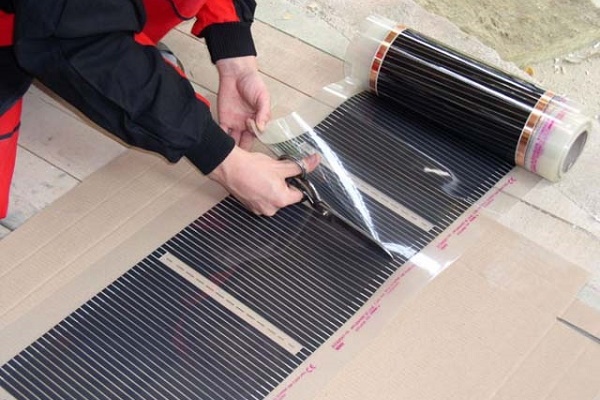

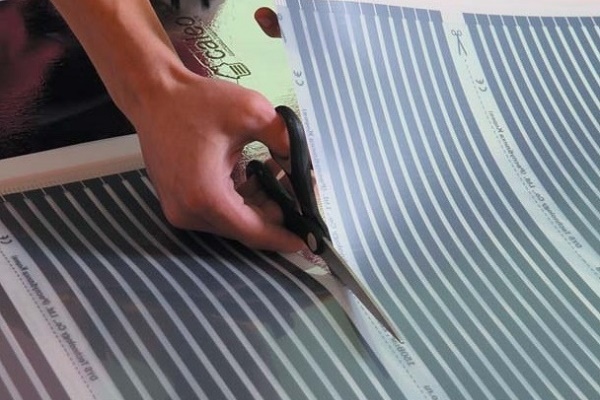

Лентите от термофолиото нарязвате на фрагменти с нужния размер и ги полагате с медната ивица надолу или нагоре според указанията на производителя. Необходимо е да ги разположите така, че да осъществите захранването на електрическия кабел само от едната страна.

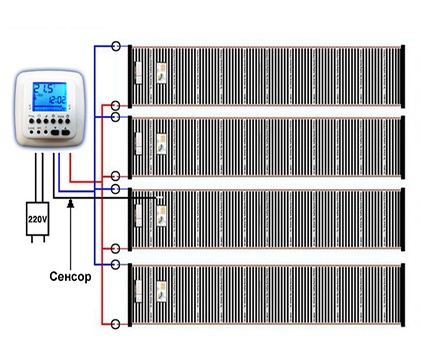

При проста геометрия на схемата за полагане на инфрачервеното фолио, свързването му към електрическата мрежа осъществявате от едната страна, за да намалите общата дължина на проводниците.

Като правило, полагането на нагревателните ленти на топлия под под ламинат извършвате челно (от край до край). Въпреки това за някои модели съществува минимално допустимо разстояние между тях, което е посочено в инструкцията. То трябва да спазвате, за да избегнете прегряване на системата. В никакъв случай не е допустимо да поставяте лентите с припокриване на тоководещите шини една върху друга.

Увеличението на разстоянието между лентите над минимално допустимото няма да причини неправилна работа на топъл под. В този случай нагряването на ламината ще бъде неравномерно, което ще доведе до създаване на топли и студени зони на пода. Въпреки това, тези зони са практически незабележими поради малката температурна разлика и наличието на ефекта на разсейване на топлината.

Изолация и свързване към електричество

Обикновено, освен термофолиото, комплектът включва самозалепваща изолационна битумна (бутилкаучукова) лента и контактни клеми за свързване на пода към електрическата мрежа. Понякога комплектът включва и проводници с напречно сечение, необходимо за преминаване на ток с определена мощност.

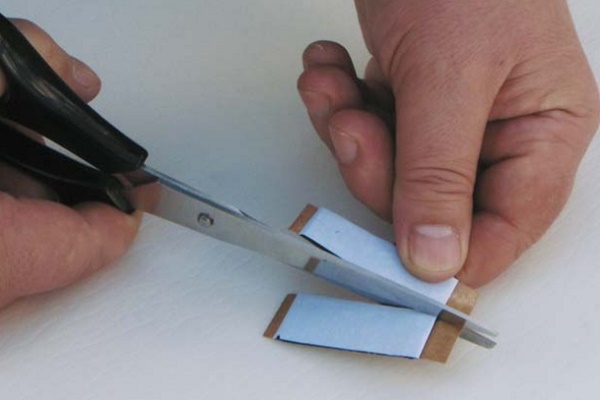

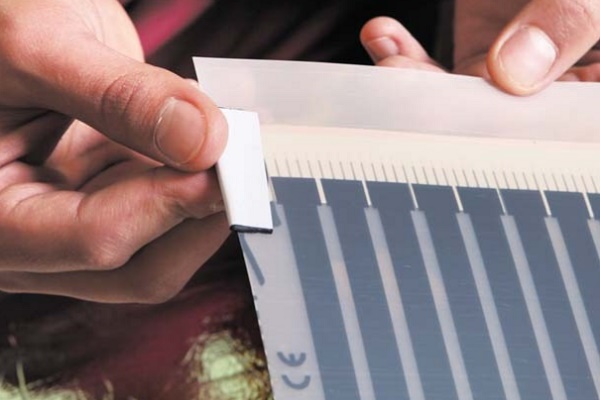

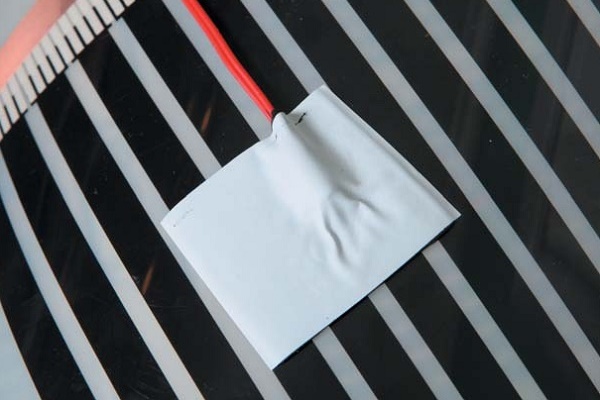

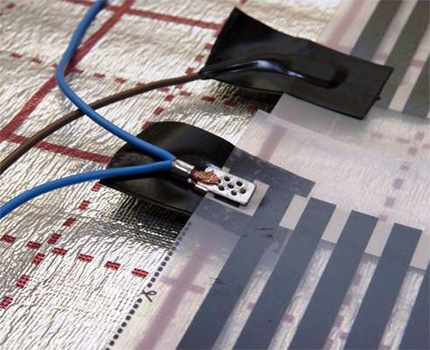

С битумна самозалепваща изолация се покриват местата на срязване на медно-сребърната шина и от противоположната страна на лентата на нейните “отворени” контакти, които няма да бъдат използвани при свързване към електрическата мрежа. Важно е да се избегне образуването на въздушни мехурчета между изолацията и шината.

Предимството на битумната изолация е, че при първото включване в електрическата мрежа тя се нагрява и, приемайки формата на защитаваното съединение, го уплътнява максимално.

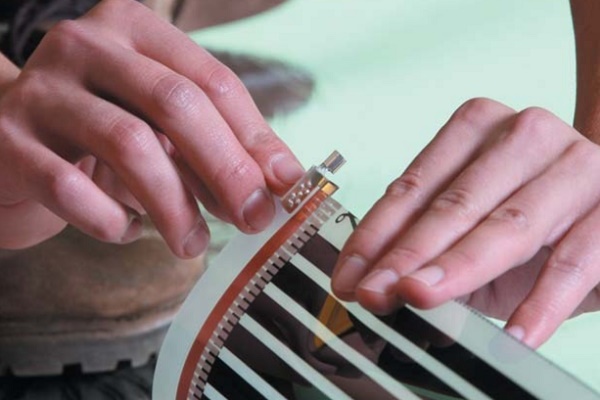

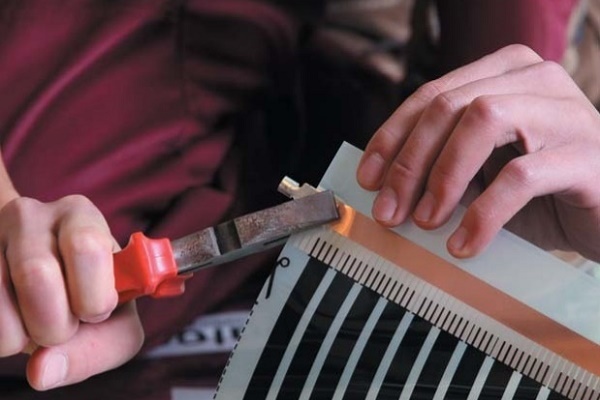

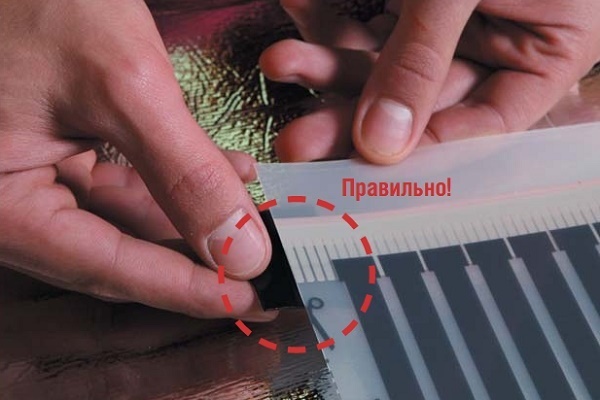

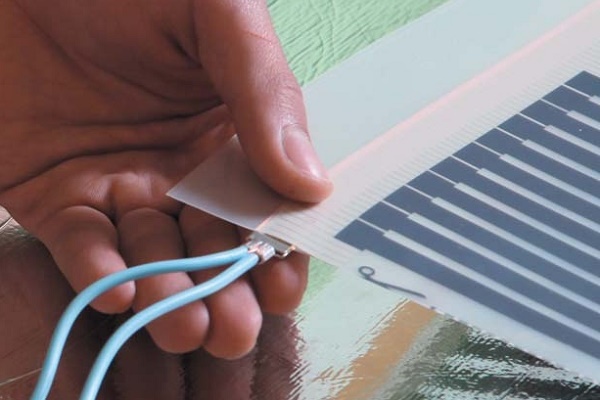

На всяко място на свързване на проводниците към медната шина се монтира контактна клипса по такъв начин, че едната ѝ страна да влезе вътре в термофолиото, а другата да остане отвън, върху медната лента. След това с помощта на клещи се извършва плътно затягане на клипсата.

След тази процедура лентите на термофолиото се фиксират с тиксо една към друга, а също така се свързват с топлоотразяващия материал, за да се избегне изместване при последващите работи.

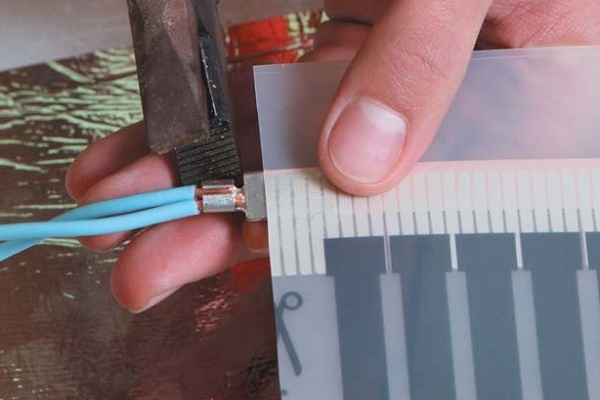

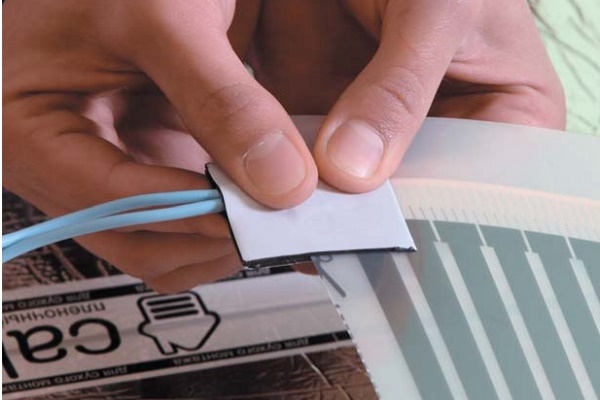

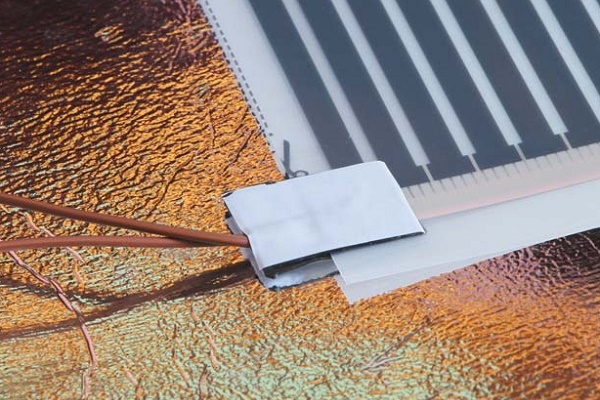

Оголените краища на проводниците се присъединяват към клипсите чрез затягане. Всяко такова място трябва да се покрие с битумна изолация, като се постави отгоре и отдолу на връзката.

Свързване на терморегулатора и тестване на системата

Устройството за управление рядко влиза в комплекта на доставката, затова терморегулатор за топъл под трябва да се закупи отделно. Тъй като се изисква висока точност на регулиране на температурата на нагряване на ламината, е необходимо да се използва уред от електронен, а не от механичен тип.

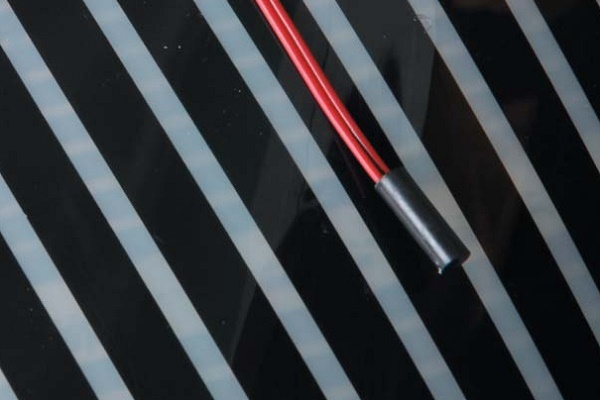

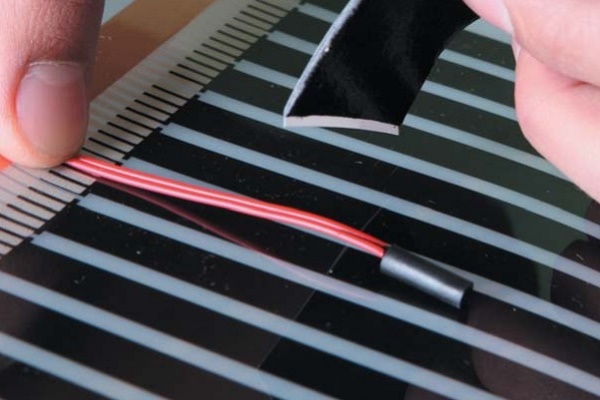

Сензорът за температура на пода се закрепва отдолу на фолиото към черната лента на нагревателния елемент. Тази процедура може да се извърши с използване на битумна изолация.

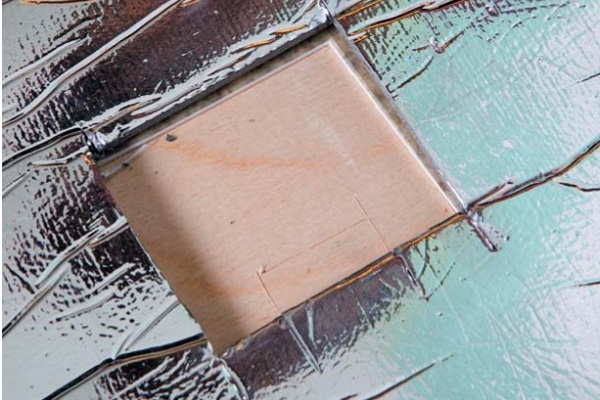

В топлоотразяващия материал се правят специални изрези за сензора за температура, както и места за инсталиране на клипсите и полагане на проводниците. Това е необходимо за запазване на гладкостта на повърхността за извършване на работите по полагане на ламината. След като се постави сензорът в вдлъбнатината, той трябва да се залепи с битумна изолационна лента.

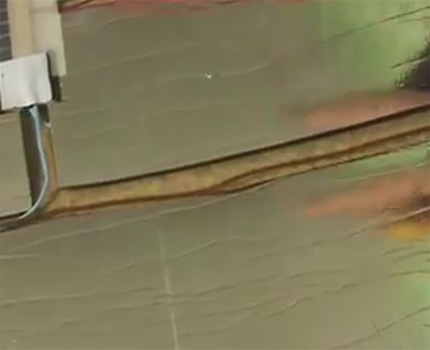

Дебелината на топлоотразяващия материал е не по-малко от 3 мм, така че поставените в изрезите проводници, скоби и температурен датчик не създават неравности, което е важно за полагане на ламинат.

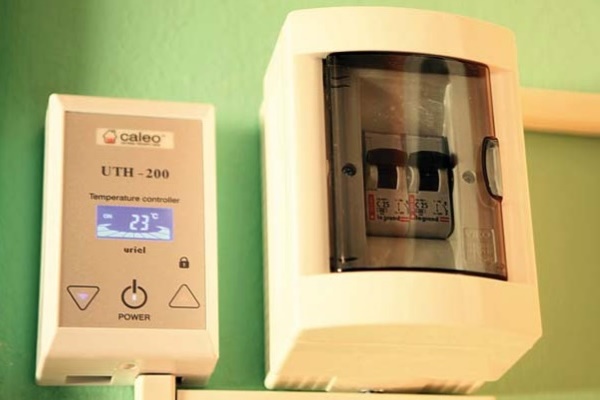

Терморегулаторът се монтира на стената на място, най-удобно за живущите в апартамента. Свързването на проводниците се извършва според инструкциите на устройството.

Ако максималната мощност на топлия под надвишава 2 kW, тогава свързването към електрическата мрежа се осъществява чрез отделен автоматичен прекъсвач. За влажни помещения, като баня или тоалетна, при липса на заземяване е необходимо да се включи в електрическата верига устройство за защитно изключване.

Преди полагане на хидроизолационния слой и ламината е необходимо да се извърши тестване на системата. Температурата на тестване може да бъде ниска, тъй като основната цел е проверка на връзките на проводниците с елементите на инфрачервения под за липса на искрене, както и факта на нагряване на всеки фрагмент.

Полагане на хидроизолация и ламинат

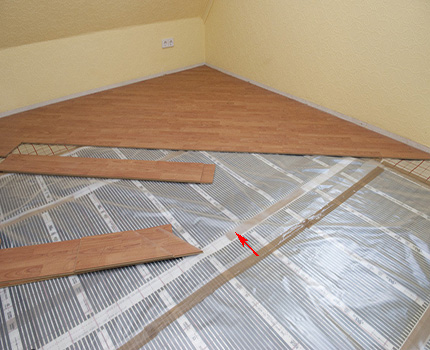

Отгоре на топлия под се полага защитно хидроизолационно покритие под формата на филм. Предвид неговата незначителна дебелина, която не влияе върху релефа на повърхността, е достатъчно да се покрият само нагревателните елементи с малък извън ръбовете, равен на 10-20 см.

Лентите на филма се свързват помежду си с помощта на обикновена лента, за да се избегне тяхното изместване при последващото монтиране на ламината.

Тъй като топлопроводимостта на лентата не е известна, е желателно местата на свързване на ролките на филма и съединенията на нагревателните ленти, където липсва инфрачервено излъчване, да съвпадат.

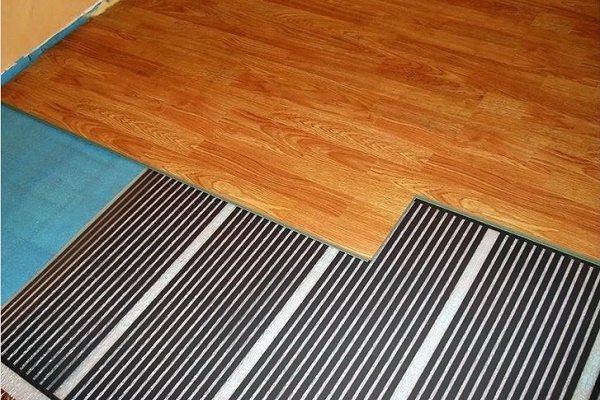

Панелите на ламинирания под се полагат веднага върху полиетиленовия филм, без каквато и да е допълнителна основа. Тези процедури е желателно да се извършват с меки обувки, както и да се спазват други мерки за безопасност, за да не се повреди хидроизолацията и нагревателните елементи.

Нюанси на експлоатация на инфрачервен под

Необходимо е да се начертае план на устройството на топлия под под ламинат, включващ схема на разположението на лентите и окабеляването. Това ще помогне да се избегне в бъдеще неправилно преместване на мебели и създаване на силен натиск върху повърхността на местата на монтаж на топлия под.

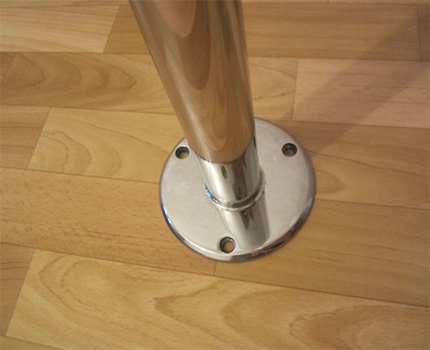

Също така ще трябва да се изключи вероятността за повреда на филма или електропроводката при инсталиране на предмети от интериора, изискващи проходно закрепване към грубия под.

Наличието на подробна схема на разположението на нагревателните ленти ще позволи без премахване на ламината да се определи място, безопасно за проходно пробиване. Извършвайки такива работи на случаен принцип, може да се развали отоплителната система и да се получи удар от електрически ток.

Електронните терморегулатори често са оборудвани с два уреда за измерване на температурата на пода и въздуха. Използването при програмиране на системата само на датчик за въздух не е възможно поради ограничения по отношение на нагряването на ламината.

Има два начина за правилно задаване на алгоритъма на режима на работа на подовото отопление:

• Да се използват само показанията на подовия датчик. Например, да се зададе включване на отоплението при температура под 25 градуса, а изключване – при достигане на 29 градуса.
• Да се използват показанията и на двата уреда. Например, да се зададе включване на отоплението при температура в помещението 23 градуса, а изключване – при достигане или на показанията на въздушния датчик 26 градуса, или на показанията на подовия датчик 30 градуса.

Повредата на подовия датчик налага неговата подмяна с разглобяване на част от ламинираните панели, повдигане на хидроизолационния филм и повреденото отоплително платно. За да се избегнат тези трудоемки работи, можете да закупите допълнителен датчик, да го инсталирате при монтажа на пода като резервен вариант и да изведете проводника от него към терморегулатора.

Тогава при повреда на основния уред е достатъчно само да се развият в терморегулатора двата проводника от неработещия датчик и да се свържат контактите от резервния вариант.

С правилата и особеностите на организацията на инфрачервеното отопление на дървена къща ще ви запознае препоръчаната от нас статия.

Изводи и полезно видео по темата

Поетапно изпълнение на работите по монтаж на инфрачервен под под ламинат. Запояване на проводниците към медните жила вместо използване на клипси:

Инсталиране на инфрачервен под под ламинат в помещение със сложна геометрия. Показани са всички етапи на работа. Дадена е разбивка по цени за края на есента на 2016 година:

Инсталирането на инфрачервено фолио под ламинат позволява реализирането на най-комфортния за човека начин за отопление на помещението “отдолу нагоре”.

Разбирането на физическите закони на функциониране на такава система и спазването на правилата за нейния монтаж допринасят за правилния избор на разположение и мощност на нагревателните елементи, както и за дълготрайната и качествена работа на подовото отопление.
