Терморегулатор за топъл под: принцип на работа + преглед на видовете + съвети за инсталиране

Термоелементите на подовото отопление не контактуват с въздуха, който загряват, затова контролът на температурата в помещението се осъществява от външно устройство – терморегулатор. От неговата функционалност зависи размерът на разходите за електроенергия. Съгласете се, за обмислена покупка е добре да се запознаете с характеристиките и възможностите на уреда.

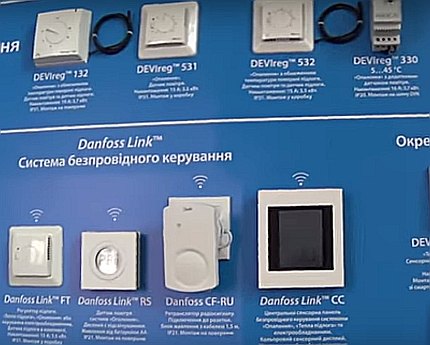

Ще ви разкажем как да закупите най-подходящия за вас терморегулатор за подово отопление. В представената от нас статия са описани неговите разновидности, които се различават по тип управление, вариант на устройството за фиксиране на температурата и начин на монтаж. Дадени са съвети, които улесняват избора на оптимален модел.

Принцип на работа на терморегулатора

Терморегулаторът е предназначен за контрол на работата на системата за подово отопление (СПО). Той се състои от регулиращо устройство и един или няколко сензора. Информацията от тях се отчита при включване и изключване на отоплителните матове.

Благодарение на работата на уреда в помещенията се поддържа равномерна температура и се минимизира разходът на електроенергия.

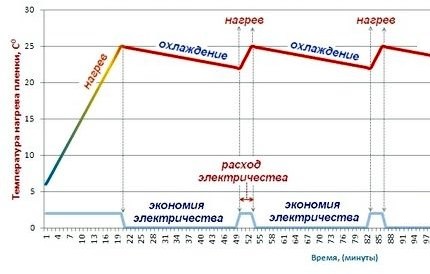

Ритмичността на включване на отоплителните матове на подовото отопление позволява да се спести половината електроенергия, което изплаща стойността на терморегулатора за няколко месеца.

Терморегулаторите са лесни за използване, могат да се използват дори от тийнейджъри. Режимът на работа на СПО може да се променя няколко пъти на ден, без да се страхувате от повреда или преждевременна амортизация на оборудването.

Минималната температура може да се настройва отделно за всяка стая. Освен това някои модели позволяват програмиране на режима на работа на уреда през деня.

Видове устройства по тип управление

Регулирането на работата на СПО се осъществява от специално устройство, което обикновено се монтира на стената. То има размерите на стандартен ключов превключвател и може да бъде оборудвано с механичен, електронен или програмируем интерфейс.

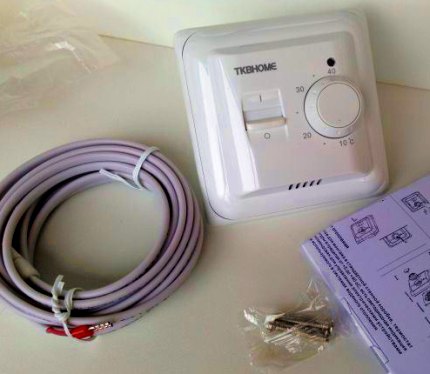

Механични без електроника

Механичният терморегулатор не предвижда наличието на електронни компоненти в своята конструкция. Електрическите проводници към СПО преминават директно през уреда, което добавя проблеми при неговия монтаж.

Механичният терморегулатор обикновено има краен прекъсвач. Той позволява бързо да включва/изключва уреда без необходимост от промяна на настройките на температурата.

Функцията на термодатчика в механичния регулатор обикновено се изпълнява от биметална пластина, която в студено състояние затваря контактите на нагревателните рогозки. При увеличаване на температурата в помещението тя се извива и разединява електрическата верига, в резултат на което генерирането на топлина спира.

Интерфейсът за регулиране е представен от колелце, въртейки което може да се настройва температурата в помещението.

Такова устройство на уреда има своите предимства:

1. Ниска цена.
2. Простота на експлоатация.
3. Възможност за работа при ниски температури.
4. Надеждност.
5. Независимост от колебания на напрежението.
6. Дълъг срок на служба.
7. Автоматично включване след изключване на електрозахранването.

Простотата на механичния терморегулатор обуславя и неговите недостатъци, които могат да бъдат критични:

1. Минимална функционалност.
2. Липса на възможност за дистанционно управление.
3. Голяма грешка.
4. Наличие на щракания при огъване на биметалната пластина.

Въпреки простотата, механичните терморегулатори се държат здраво на потребителския пазар благодарение на високата надеждност, простота и взаимозаменяемост.

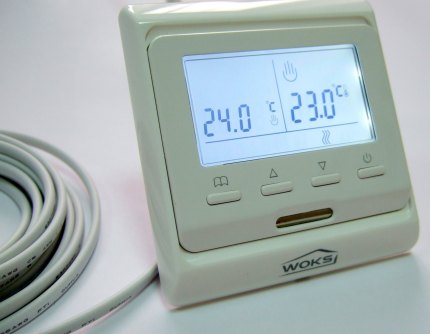

С електронен механизъм

Външният вид на електронните терморегулатори за електрически подови отопления може да не се различава от механичните устройства. Основната разлика се крие във вътрешната електроника на уреда.

Мобилните блокове на терморегулатора обикновено работят с батерии, поради което дисплеите им нямат подсветка. Настройката на такива устройства в тъмно помещение е затруднена.

Електронните регулатори за подово отопление се състоят от следните компоненти:

1. Корпус.
2. Контролираща микросхема.
3. Вграден или външен температурен датчик.
4. Електронен ключ за включване и изключване на захранването към нагревателните рогозки.

Настройката на температурата при електронните терморегулатори може да се извършва с помощта на сензорен дисплей, бутони, регулировъчно колелце или комбинация от тези начини.

Някои модели поддържат мултизонално регулиране на температурата, при което към контролиращата микросхема независимо се свързват няколко изолирани зони на подово отопление със свои датчици.

Към предимствата на електронните устройства се отнасят:

1. Възможност за инсталиране на външен термодатчик на произволно място в помещението.
2. Наличие на дисплей, показващ текущата и зададената температура.
3. Възможност за мултизонално управление на отоплението.
4. Точност на термодатчика до части от градуса.
5. Индикация в случай на грешка или повреда.
6. Възможност за оборудване с външен блок за дистанционно управление.

Недостатъците на електронния терморегулатор се дължат основно на наличието на микросхема в него.

Моделите терморегулатори не са обвързани с определени производители. При монтаж уредите могат да се комбинират с нагревателни постелки и датчици на различни фирми.

Към минусите се отнасят следните характеристики:

1. Зависимост на стабилността на работа на контролиращия микрочип от колебанията на напрежението.
2. Грешки в настройките при краткотрайно изключване на електроенергията.
3. По-висока цена, отколкото за механичните уреди.

Механичните терморегулатори струват само с 15-25% по-евтино от своите електронни аналози, поради което при липса на колебания на напрежението в мрежата изборът между тези два типа устройства се определя предимно от външния им вид.

Ефектно изглеждащите светещи дисплеи често са основният мотивиращ фактор при покупката на конкретен модел термостат.

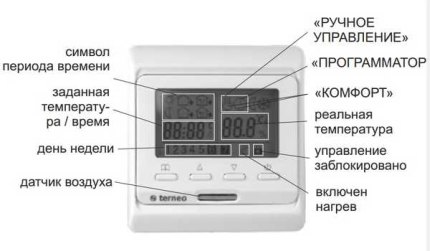

Програмируеми електронни уреди

Основното отличие на програмируемите терморегулатори от обикновените електронни устройства е разширената функционалност на контролиращия микрочип. Този вид уреди позволява да се настройва различна температура в стаите в зависимост от времето на денонощието.

В резултат потребителите получават огромно предимство под формата на икономия на електроенергия чрез намаляване на нагряването на въздуха в празната къща.

Цената на програмируемия терморегулатор зависи пряко от качеството на дисплея и броя на параметрите, с които работи уредът в своята дейност.

В програмируемите терморегулатори може също да бъде предвидена функция за дистанционно управление от смартфон чрез Wi-Fi.

Към недостатъците на такива устройства могат да се отнесат скъпотията и сложността на настройка при липса на умения за работа с техниката. В останалото плюсовете и минусите на програмируемите терморегулатори са същите като на обикновените електронни.

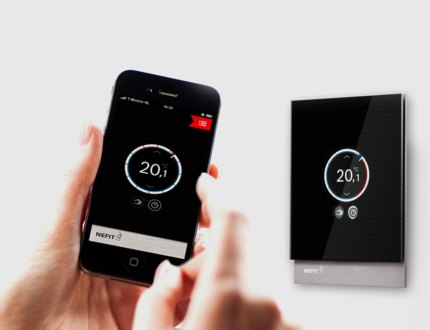

С дистанционен блок за управление

В електронните и програмируемите терморегулатори вътрешните компоненти могат да бъдат разпределени в два блока: основен и мобилен. Към основната кутия се подават електрически кабели и се свързват жични термодатчици. Тя може да бъде разположена на всяко отдалечено място в стаята, което улеснява извършването на монтажни работи.

Някои производители на програмируеми терморегулатори пускат собствени приложения за смартфони, като след инсталирането им може да се настройва оборудването от своя джаджа.

А мобилният блок, захранван от батерии, се използва като дистанционно управление. Той може да стои на масичка или да се окачва на стена. Допълнително в дистанционните управления могат да се монтират външни термодатчици, измерващи температурата на околния въздух. Такива устройства са удобни с това, че позволяват да се скрива регулиращият механизъм от малки деца.

Видове термосензори за системи за подово отопление

Режимът на работа на нагревателните елементи на СТП зависи пряко от точността на измерване на температурата от температурните датчици. Те могат да бъдат вградени в корпуса на регулаторната кутия или разположени на разстояние.

Температурните датчици са от четири типа:

1. За определяне на температурата на въздуха.
2. Инфрачервени, които измерват нагряването на повърхността на пода от разстояние.
3. За определяне на температурата на повърхността на пода чрез контактен метод.
4. Комбинирани.

Датчик за нагряване на въздуха обикновено е вграден в терморегулатора или в неговия мобилен блок. Той се използва, когато топъл под е основната отоплителна система. Основното изискване към местоположението му е наличието на естествена циркулация на въздуха около устройството.

Накрайниците на температурните датчици трябва да бъдат изработени от материали, които провеждат добре топлината, тогава скоростта на реакция на терморегулатора при прекомерно нагряване ще бъде по-висока.

Инфрачервените измерватели на температурата на пода могат да бъдат вградени в корпуса на терморегулатора или разположени като отделен блок. Основното изискване за тяхното инсталиране е липсата на препятствия между датчика и пода. Разстоянието между устройството и анализираната повърхност трябва да бъде най-малко 30 см.

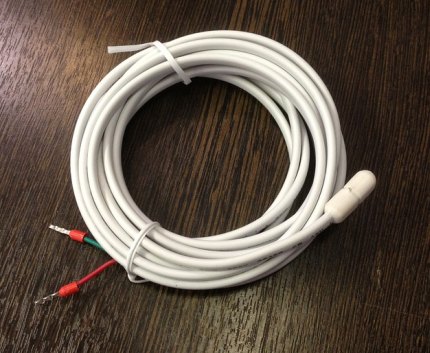

Температурните датчици от контактен тип изглеждат като дълъг проводник с удебеление в края. От едната страна те се свързват към блока на терморегулатора, а от другата – разполагат се в специална дълга гофрирана тръба под пода. Тази особеност на монтажа позволява лесно да се замени счупен датчик с нов.

Предимството на подподовото разположение е възможността за мултизонален контрол на температурата на пода в рамките на едно помещение. Обикновено такива датчици се инсталират при монтажа на топъл под като допълнителна отоплителна система.

Към терморегулатора могат да бъдат свързани няколко датчика, но такава схема се прилага предимно в рамките на цялостен комплект оборудване.

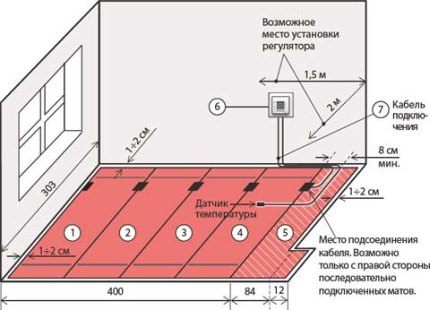

Правила за монтаж на терморегулатора

Към окачения на стената терморегулатор трябва да се подведат електрически кабели и проводници от температурните датчици. За целта в плочата се правят съответните канали – щробове. В тях проводниците се прокарват към електрическото табло и към пода.

Датчикът за температура на пода трябва да бъде максимално отдалечен от съседните нагревателни елементи, иначе при тяхното включване той ще реагира веднага и ще разедини електрическата верига.

Ако оборудването се поставя в помещение с качествено вътрешно обзавеждане, тогава могат да се използват накладни устройства и кабелите да се водят по стените в короби.

По-долу са представени основните правила, които трябва да се спазват при монтажа на терморегулатори:

1. По-добре е да поставите регулатора на разстояние 40-170 см от пода, освен ако инструкциите не предвиждат друго. Ако има мобилен дистанционен контрол, основната кутия може да се инсталира на всяко удобно място.
2. Основните функции на сензора за температура на пода са предотвратяване на прегряване на подовата настилка и комфорт на краката, но не и терморегулиране на въздуха в помещението.
3. Във влажни помещения е допустимо да се използват терморегулатори с подходяща защита от проникване на вода.
4. При вграждане на устройството в стената се използва монтажна кутия от незапалими материали.
5. Проводниците от регулатора към нагревателите на подово отопление с мощност над 1 kW трябва да се водят в кухи топлоустойчиви тръби.
6. Сензорът за температура на пода трябва да бъде разположен между нагревателните елементи и на минимум 50 cm от стените.
7. При първоначалното включване на устройството е необходимо да се вземе предвид минималната работна температура, посочена в инструкциите.

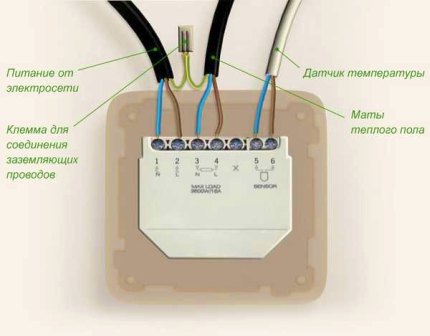

8. Свързването на проводниците към клемите на терморегулатора трябва да се извършва изключително според схемата, посочена в ръководството.
9. Инсталирането на терморегулатора започва само след окончателното полагане на нагревателните елементи на пода, за да се изчисли правилно дължината на проводниците.
10. При заливане на пода с разтвор е необходимо добре да се изолира краят на тръбата с температурния сензор.
11. Преди заливане на разтвора на пода е необходимо да се провери работоспособността на всички елементи на системата.
12. Нагревателните матира задължително се заземяват, а пред терморегулатора се инсталира УЗО.

Спазването на посочените правила ще защити обитателите от токов удар, дома от пожар, а оборудването от преждевременна повреда.

Съвети за избор на уреди

При покупка на терморегулатор е необходимо да се знаят определени нюанси, за да се плати само за необходимите функции и да се осигури дълготрайна работа на подовата отоплителна система и на самото устройство.

При избора на терморегулатор си струва да се обърне внимание на качеството на пластмасовия корпус. Ако производителят спестява от това, трябва да се замислите за надеждността на вътрешните компоненти.

Към тези особености на избора се отнасят следните правила:

1. За отопление на малки помещения е подходящ евтин механичен или електронен терморегулатор с вграден сензор за температура на въздуха.
2. Програмируем термостат е разумно да се купи при необходимост от мултизонален контрол на температурата, както и за пестене на електроенергия при ежедневно отсъствие на обитателите през деня.
3. Терморегулаторът трябва да съответства на максималната мощност на нагревателните елементи с резерв от 25-30% в случай на работа при намалено напрежение.
4. За домове с дървена вътрешна облицовка са подходящи само надземните кутии на терморегулаторите.

Също така при избора на устройство е необходимо да се вземе предвид неговото дизайнерско изпълнение.

Съществуващата моделна гама позволява да се купи не само надеждно оборудване, но и терморегулатор, който идеално ще се впише в интериора на стаята.

Изводи и полезно видео по темата

Видеоклипове с прегледи на видове и примери за монтаж на терморегулатори ще ви помогнат да разберете по-добре принципа им на работа и критериите за избор.

Видео #1. Класификация и принцип на действие на терморегулаторите:

Видео #2. Подробна настройка на програмируем терморегулатор:

Видео #3. Монтаж на температурен датчик в пода:

Анализът на различни терморегулатори позволява да се каже, че тяхната максимална функционалност не винаги е оправдана както от финансова, така и от експлоатационна гледна точка. Затова това оборудване трябва да се подбира за всяка СТП поотделно.

А как вие избрахте, монтирахте и свързахте терморегулатора за системата за подово отопление? Споделете какво беше решаващият ориентир за вас? Моля, оставете коментари в разположения по-долу блок, задавайте въпроси, публикувайте полезни препоръки и снимки по темата на статията.
