Тръби за воден топъл под: сравнителен преглед на всички варианти + съвети за проектиране

Когато планират инсталирането на отоплителна система, собствениците на частни къщи все по-често решават да монтират отоплителен воден контур. Вариантът е икономичен и универсален – може да се използва за отопление на цялото жилище или като вторичен източник на топлина.

Използва се като основен, резервен или допълнителен източник на отопление. Той е удобен за експлоатация, ефективен, не заема полезно пространство в интериора.

За постигане на максимална надеждност и ефективност е необходимо да се подберат правилно тръбите за воден топъл под, като се сравнят характеристиките на всеки вариант.

В нашия материал ще разгледаме подробно изискванията за инсталиране на топъл под, а също така ще разкажем как да подберем тръбите и да изчислим необходимото им количество.

Изисквания към водния контур

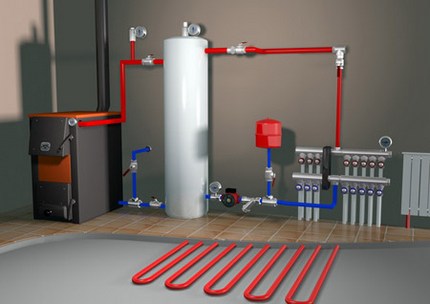

Отоплителните подове са разновидност на отоплителната система. Ето защо проектирането, изчисляването и монтажът се извършват съгласно типово нормативни документи. Няма единен регламент за водни подове – ръководят се от правилата, отнасящи се за конкретния технологичен процес.

Отоплителният контур се експлоатира в доста тежки условия. Отвътре върху тръбите постоянно натиска циркулиращият топлоносител, а отвън серпентината е подложена на значителни натоварвания: теглото на замазката, подовата настилка, мебелите и самите обитатели. Не бива да забравяме и термичното въздействие.

Водният топъл под се ползва с огромно търсене. Той отлично замества алтернативното електрическо оборудване, което изразходва много електроенергия и поставя сериозно допълнително натоварване на електропроводката.

За такива специфични условия на експлоатация не всички материали са подходящи.

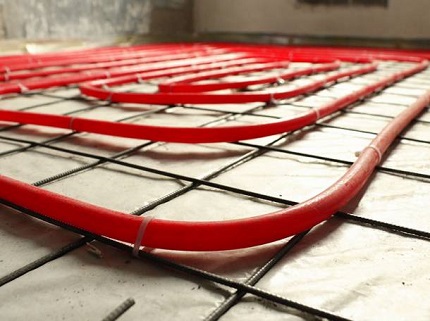

Повечето водни системи предполагат изливане на циментова или бетонова смес, което изключва възможността за ревизия на отоплителния клон и извършване на ремонти. Всяко изтичане е повод за пълен демонтаж на пода и подмяната му.

Основните изисквания са изложени в документите: СНИП 2.03.13-88 «Подове», СП 41-109-2005/СП 41-102-98 за проектиране на отоплителни системи с използване на полиетиленови и металополимерни тръби съответно. В зависимост от ситуацията е допустимо да се следват правилата, установени от производителя на тръбната арматура.

Качеството на положените тръби не трябва да буди съмнения, тъй като системата се изгражда с оглед на дългосрочна експлоатация. За използване са подходящи изделия, които отговарят на набора от основни изисквания.

Стабилност на материала

Материалът трябва да реагира безболезнено на постоянния контакт с течния топлоносител – недопустимо е развитието на корозионни процеси и отлагането на натрупвания по вътрешните стени на тръбопровода.

От този нюанс зависи срокът на експлоатация на контура. Качествените материали лесно понасят високи температури и имат гладко вътрешно покритие, което не натрупва варовикови отлагания.

Топлият под работи при сравнително ниска температура на течността (до 55 градуса). Въпреки това, той пълноценно и равномерно отоплява площта, спестявайки около 30% енергийни ресурси.

Също така това изискване предполага наличието на следните характеристики:

1. Устойчивост на регулярни температурни промени. Оптимално е, ако материалът е проектиран за топлинно въздействие +90°C и повече.
2. Химична инертност. Качеството на топлоносителя не може да се предвиди няколко години напред, затова е по-добре да се използват тръби, които не се страхуват от примеси, суспензии и минимално взаимодействат с различни реагенти.
3. Защита от кислород. Най-издръжлива е тръбната арматура с „противогазова бариера“.

Разделителният слой предотвратява постъпването на кислород вътре в тръбопровода, забавяйки дифузионните разрушителни процеси в отоплителния контур.

Висока якост

Контурът трябва да запази цялост дори при непредвидени хидравлични удари и скокове в системата.

Върху тръбите действа високо налягане: от вътрешната страна натиска топлоносителят, от външната – замазката. В случай на евентуални критични промени те трябва да са проектирани за 10 бара.

„Пирогът“ на топлия под с отчитане на бетонната замазка оказва значително натоварване върху конструктивните подови плочи на помещението. За да не се утежнява ситуацията, от тежкия метален профил е по-добре да се откажете.

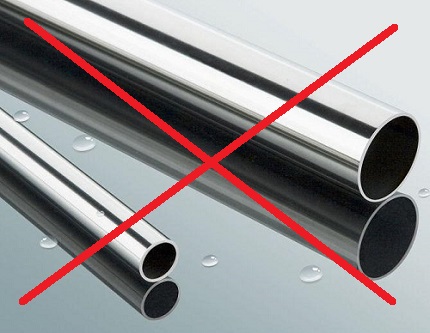

В скритите отоплителни контури е забранено използването на тръбна арматура, произведена чрез заваряване, независимо от вида на шева – надлъжен или спирален.

Нисък коефициент на разширение и добра топлопроводимост

При повишаване на температурата материалите имат свойството да увеличават обема си, което води до риск от повреда на замазката и декоративното покритие. Допустимата стойност на топлинното разширение на тръбите е до 0,25 mm/mK.

Високият капацитет за топлообмен е желателен. Колкото по-голям е коефициентът на топлопроводност, толкова по-висока е ефективността на подовото отопление.

В идеалния случай отоплителният контур трябва да бъде цялостен – без снадени участъци. Заваръчните шевове на завоите и тройниците са потенциално аварийни зони за скъсвания и поява на течове. Следователно тръбата трябва да има подходяща дължина за полагане на непрекъсната намотка.

На снимката е показан неуспешен пример за създаване на воден контур от полипропиленови тръби. Такова «виртуозно» изпълнение е недопустимо при изграждане на топъл под.

Отоплителната магистрала трябва да бъде гладка отвътре, за да не предизвиква загуба на напор. Освен запазване на хидравличното съпротивление, равномерното покритие намалява шумовия ефект от транспортирането на топлоносителя.

Оптимално тегло, дължина и показател на еластичност

Освен всичко изброено по-горе, не бива да се пренебрегват редица фактори, които позволяват да се провери дали устройството отговаря на стандартните технически изисквания:

1. Оптимално тегло. При инсталирането на подово отопление е забранено използването на тежки стоманени изделия. Те претоварват подовите плочи и категорично не се препоръчват за използване в затворени системи според строителните правила.
2. Приемлива дължина. Всички съединения в контура, направени с помощта на муфи, заваряване или фитинги, се считат за потенциална зона за течове и запушвания. Необходимата дължина на тръбите се определя чрез специални изчисления. Обикновено материалът се доставя в ролки и се продава на метър.
3. Гъвкавост и еластичност. Конструкциите, които се огъват добре на ръка, няма да се напукват и чупят, и ще позволят лесно да се постигне необходимата криволинейна форма с огъвания с подходящ радиус.

Най-разпространените диаметри са 16, 18 и 20 mm. Когато избирате тръби за изграждане на топъл воден под, трябва да имате предвид един момент: по-малкият диаметър ще увеличи съпротивлението на течността и съответно ще намали ефективността на топлообмена.

Ако увеличите показателя, ще трябва да увеличите дебелината на замазката. Подобна манипулация ще усили натоварването на подовата плоча и ще повиши нивото на пода, което не е приемливо за всяко помещение.

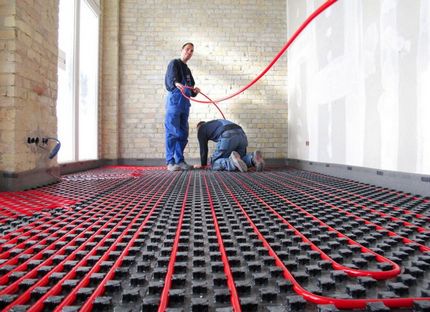

Независимо от схемата на разположение на намотката, полагането на водния контур предполага наличие на огъвания. Тръбата трябва да бъде еластична, да запазва здравина по цялата дължина на магистралата и да задържа зададената форма.

Диаметърът на изделието влияе на максималната дължина на контура.

Колкото по-голям е метражът, толкова по-явен става рискът от превишаване на възможностите на циркулационната помпа и възникване на застой на течността на място. А за това как правилно да изчислите количеството тръби за топъл под, прочетете в този материал.

При закупуване на тръба диаметърът се подбира, като се вземе предвид максималната възможна дължина на системата в конкретния случай. Приблизителните средни стойности са: 16 мм – 60-70 м; 20 мм – 80-90 м; 26 мм – 100-120 м.

Разнообразие от тръби: оценка на техническите характеристики

Позовавайки се на изброените изисквания, ще направим сравнителен анализ на най-популярните изделия за обзавеждане на отоплителния воден контур.

Производителите изработват тръби от множество различни материали. Сред тях има бюджетни и скъпи модели. Всички те имат своите предимства, недостатъци и ограничения. От избрания материал зависи колко често ще възниква необходимост от отваряне на пода за извършване на ремонт.

Металопластмаса – практичност и надеждност

С металопластик подово отопление се оборудва във всеки 2-3 случай. Това се обяснява с неговата достъпна цена и добри технически характеристики. Композитният материал се прави от тънка алуминиева лента, заварявана с ултразвук челно или с припокриване.

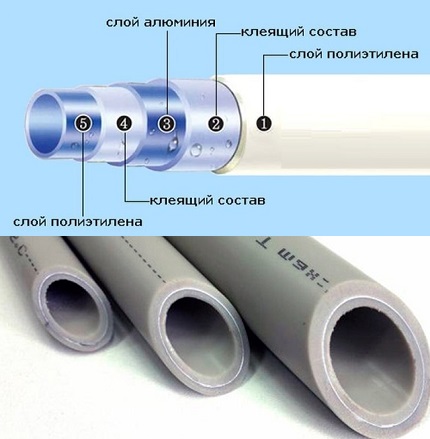

Благодарение на съединението на двата материала се постигат високи технически характеристики. Композитните тръби притежават сложна петслойна структура, където всеки елемент отговаря за отделна задача.

Външното покритие – здрав полимерен материал, предпазващ контура от повреда. Пластмасата понижава топлопроводимостта, като по този начин намалява интензивността на образуване на конденз.

Разположената по средата обвивка от алуминий повишава твърдостта на изделието, компенсира топлинното разширение на полимера и възпрепятства проникването на въздух от околната среда. Вътрешният полиетиленов слой осигурява гладкост и защита от корозия.

Слоевете полиетилен се закрепват отвътре и отвън със специални лепилни състави. Лепилният състав отговаря за надеждното фиксиране на всички слоеве, образувайки единна конструкция. Именно от качеството на лепилото до голяма степен зависи дълготрайността на изделието.

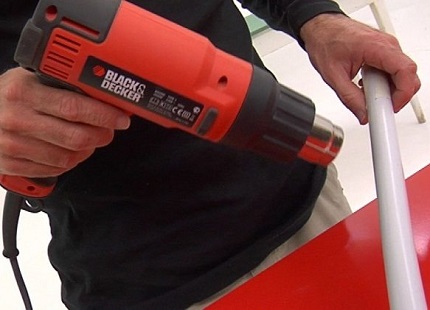

За да се уверите в правилното изпълнение на тръбата, трябва да я нагреете до 90°С и да погледнете среза. Разслояване на ръба на металопластичния отрязък е признак за некачествено лепило.

Металопластичните изделия могат да издържат до 110 градуса при нагряване, без да променят първоначалния си външен вид.

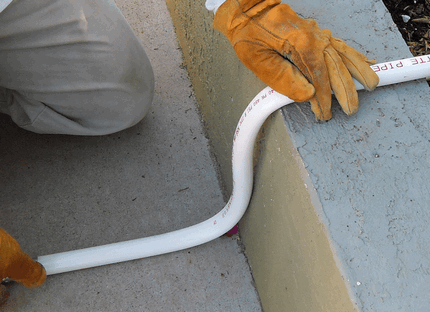

Благодарение на радиуса на огъване на тръбите, могат по-често да се полагат намотки по време на монтажа, като по този начин се постига по-голяма топлоотдава от системата.

Максималният радиус на огъване на изделия от металопластика е равен на външния диаметър, умножен по 8. Те са много леки на тегло, бързо и лесно се огъват под необходимия ъгъл и са подходящи за всеки тип монтаж – двойна спирала, охлюв, змия.

Алуминиевият слой осигурява добра топлопроводимост, а полимерната част повишава устойчивостта на повреди, обрастване с отлагания от веществата във водата и на влиянието на агресивна среда. Стените на материала са качествено изолирани, поради което звукът от движението на топлоносителя не достига до помещението.

Композитните тръби отлично подхождат за воден топъл под, тъй като отговарят на редица основни изисквания.

Основни предимства:

• незначителна степен на топлинно разширение;
• устойчивост на корозия, химическа инертност;
• поносимост на високи температури;
• кислородна защита;
• добра гъвкавост, лекота на полагане;
• многослойност – осигурява безшумно транспортиране на топлоносителя.

Като недостатъци трябва да се отбележат вредните последици от резки температурни промени за вътрешната повърхност на тръбите. Що се отнася до огъването, трябва да се проявява особено внимание. При многократни огъвания и недопустимо усукване има вероятност от повреда на алуминиевите слоеве.

В таблицата са представени общи характеристики за различни модификации на металопластични изделия. За водния контур са подходящи композитни тръби, при които като полимер се използва термоустойчив или омрежен полиетилен.

Змеевик от металопластика ще се справи отлично с възложената задача. Основното е да не се опитвате да спестите от покупката на тръбна арматура със съмнително качество. По-добре е да се презастраховате и да изберете изделия от надеждни производители: Rehau, Henco, Valtec.

Изделия на полиетиленова основа

За организиране на подово отопление много често се прави воден контур от полиетиленови тръби.

При работа се използват две категории полимерни изделия:

• тръбен валцуван материал от омрежен полиетилен (PEX или СПЕ);
• арматура от термоустойчив или линеен полиетилен (PE-RT или LPE).

И двата варианта имат добри физико-химични свойства и са преки конкуренти на металопластика по отношение на съотношението „цена/качество“. Нека разгледаме подробно отличителните особености на всеки материал.

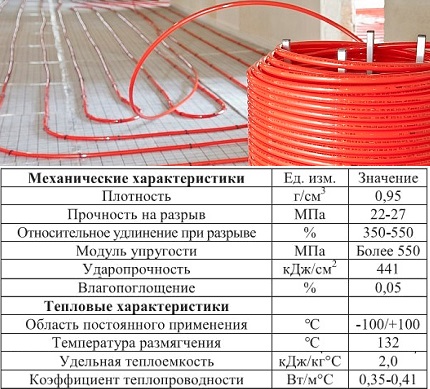

Омрежен полиетилен

Тръбите, изработени от усъвършенстван полиетилен, пресован под високо налягане, притежават повишена плътност в сравнение с обикновения материал. Благодарение на иновативните технологии, използвани в производството, в тях са свързани помежду си въглеводородни молекули, което придава на PEX изделията уникални свойства.

Материалът не се страхува от температурни скокове, не се уврежда с времето и е устойчив на външни въздействия. В голяма степен неговото качество и дълготрайност се определят от степента и начина на омрежване.

Оптималният показател за топъл под е 65-80 процента плътност на омрежване. Колкото по-висока е тази стойност, толкова по-висока е и цената на изделието. Недостатъчната степен се отразява отрицателно върху експлоатационните характеристики.

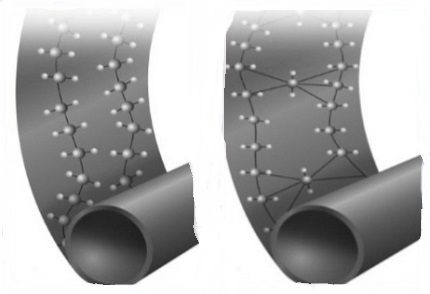

Свойствата на полимера са следствие от неговото структурно запълване. В обикновения полиетилен молекулярните нишки са в свободно „плаване“. Липсата на връзки обяснява уязвимостта на материала към термични въздействия – той започва да се топи.

В омрежената модификация надлъжните връзки са допълнени с напречни мостчета. Триизмерната структура повишава молекулната плътност, като значително подобрява здравината и стабилността на полиетилена.

Технологията на омрежване е дала на полимера редица отличителни характеристики:

• висока якост на натиск/опън – отлична пластичност и мекота;
• молекулна памет, връщаща първоначалния вид след нагряване;
• невъзприемчивост към киселини, повечето органични разтворители, основи;
• отлични диелектрични показатели;
• нормална работоспособност при температура 0-95 градуса;
• добра поносимост на промените в налягането;
• липса на чувствителност към химични вещества, гъбички, бактерии;
• запазване на физичните свойства при рязка смяна на околните условия;
• безопасност за здравето, изключваща вероятността от отделяне на вредни съединения.

Освен това материалът има високи гранични стойности на температурите на топене (150 градуса) и горене (400 градуса). Въпреки препоръчителния работен диапазон 0-95, тръбите от омрежен полиетилен могат да запазят здравина от -50 до +150 градуса. Все пак трябва да се има предвид, че при редовни повишени натоварвания се скъсява продължителността на експлоатация на изделията.

PEX-полиетиленът притежава добра гъвкавост – най-малкият радиус на бримката е 5 диаметъра. Това е достатъчно при всяка схема на полагане на контура.

Тръбите от омрежен полиетилен се огъват добре във всяка посока. Огънатият материал може да възстанови първоначалната си форма след въздействие на високи температури, затова се препоръчва да се закрепва внимателно към подложката или специализираната арматура.

Доставчиците произвеждат тръби в обемни рулони, вместващи до 600 метра. Това е много удобно за монтаж: те могат лесно да се полагат в един контур, без да се използват запоявания.

Поради особената еластичност, устройствата трябва да се фиксират с допълнителни крепежни елементи, които ще помогнат да се избегне размотаването.

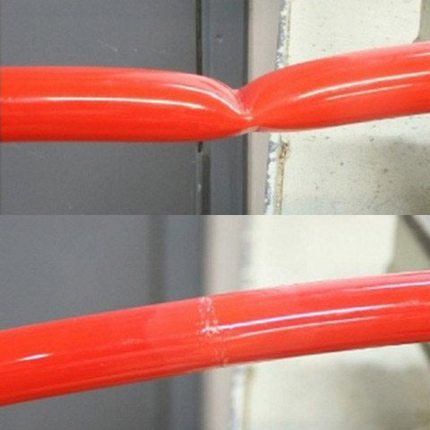

Омреженият полиетилен лесно възстановява формата си. За да не се разгъне намотката, тя трябва да се фиксира със скоби или да се постави върху подложка с издатини.

Слаби страни на PEX-полимерите: неустойчивост на УФ-лъчи и разрушително действие на кислорода, проникнал във вътрешността на структурата на полиетилена. За решаване на последния проблем някои производители пускат многослойни тръби с антидифузна бариера.

Методиката за създаване на молекулярна мрежа определя плътността на страничните връзки, а оттам и здравината на готовото изделие.

В зависимост от технологията на омрежване се различават четири групи тръбна арматура, които се подразделят по метода на свързване на молекулите:

• пероксиден — PEX-a;
• силанов — PEX-b;
• радиационен — PEX-c;
• азотен — PEX-d.

Най-надеждният, но и най-скъпият вариант – моделите с маркировка PEX-a. Малко по-прости и по-достъпни като цена са изделията PEX-b. Но нека разгледаме всички тези 4 вида поотделно.

PEX-a. Химически метод за образуване на връзки – фиксиране чрез органични пероксиди. Реакцията протича при висока температура в разтопен полиетилен.

Схема на химическо взаимодействие. Наблюдава се хаотично разпределение на свързващите „шевове“ по целия обем на разтопа. В зависимост от количеството пероксид степента на омрежване достига 70-80%.

Отличителни особености на PEX-a:

• равномерност на омрежването;
• твърдост и здравина на тръбната арматура;
• висока цена.

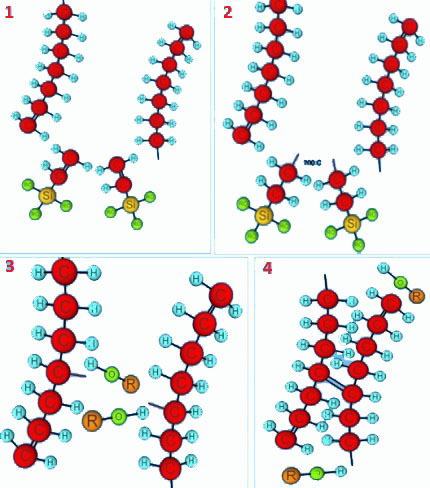

PEX-b. По-достъпна алтернативна методика за производство на модифициран полиетилен с използване на органосиланиди. Технологията осигурява степен на омрежване до 65%. Интересна особеност – в PEX-b полимера протича постоянен бавнотечащ процес. С времето материалът се свива и става по-твърд. В структурата на металопласта b-полимерът в тандем с некачествено лепило може да доведе до разслояване.

За битово използване са подходящи само органосиланидни полиетиленови тръби PEX-b, които имат хигиеничен сертификат. Изделията на основа на силициеводороди са забранени за използване в системата за отопление и водоснабдяване.

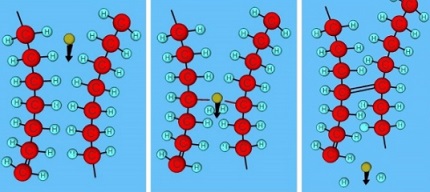

PEX-c. Технологията се състои в прогонване на масата на полиетилена през ускорител на електрони, където върху полимера въздейства гама-лъчение. Недобросъвестни производители за удешевяване на процеса провеждат облъчване с радиоактивен кобалт, което поставя под съмнение безопасността на използването на такива тръби.

Полиетиленът се облъчва вече след формирането, поради което е трудно да се постигне равномерност на връзките. В някои европейски държави производството на тръби по радиационен метод е забранено.

Процентът на омрежване на полиетилен PEX-c достига 60%. Материалът се използва като външна/вътрешна обвивка на металопластични тръби. Въпреки това, дори и с отчитане на армирането, такава продукция не се препоръчва за полагане на воден контур.

PEX-d. Омрежване чрез азотиране – химически метод с използване на радикали на азот, плътността на връзките достига 70%. Рядко се използват поради ограничено производство – технологията изисква определени условия за протичане на реакцията.

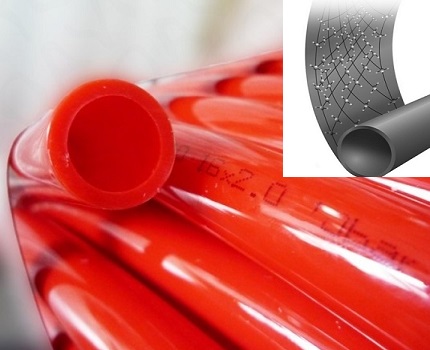

Термоустойчив полиетилен

Материалът е създаден като алтернатива на омрежения полимер, който освен високите технически качества е трудоемък в производството и има някои ограничения в употребата – не може да бъде заваряван и рециклиран.

Купувачите често бъркат PEX-тръбите с термоустойчивия полиетилен. Трябва да се разбере, че това са различни материали. Омреженият полиетилен превъзхожда аналога по срок на експлоатация, степен на здравина и устойчивост на агресивни условия.

PE-RT тръбите се превърнаха в технически пробив. Многобройните междумолекулни връзки вече са заложени в изходната суровина. Подобрената технология с използване на катализатори позволява да се контролира разпределението на страничните връзки.

Отличителни особености на отоплителния контур от термоустойчив полимер в сравнение с PEX-полиетилена:

• материалът не се страхува от отрицателни температури – тръбите запазват целостността си при замръзване на водата в системата;
• ремонтопригодност на серпентината;
• безшумна работа на топлите подове, липса на скърцане при ходене;
• максимално допустимата пикова температура – 125°С;
• възможност за свързване на тръбите чрез фитинги и заваряване.

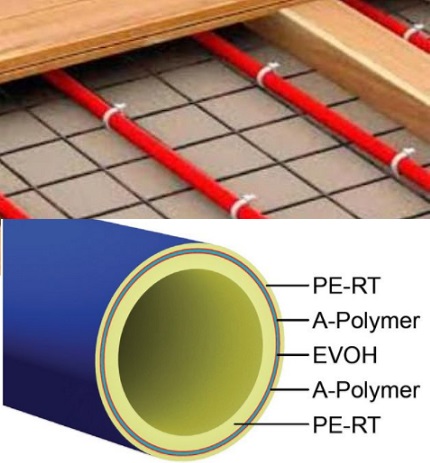

PE-RT тръбите се произвеждат предимно с армиране или противодифузна бариера. И двата варианта ще подхождат отлично за воден под. За да се определи коя тръба е най-добре да се използва за топъл воден под в конкретния случай, трябва да се оцени очакваното натоварване на системата.

Ако се прилага „мокро“ изливане и тежко финишно покритие (плочки), тогава ще подхожда контур от металопластикова тръба – PERT/Al/PERT.

При „сух“ способ на полагане отлично решение ще бъде термоустойчивата полиетиленова тръба с противогазова бариера EVOH или въздухонепроницаем слой OXYDEX.

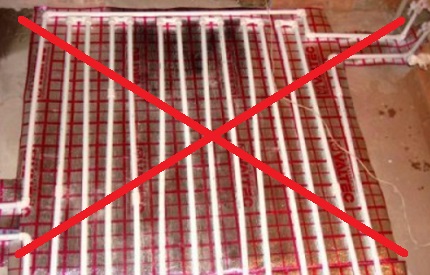

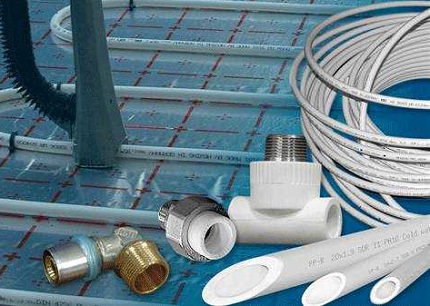

Полипропилен – икономия в ущърб

За изграждане на топъл под полипропиленът не е подходящ поради редица причини:

1. Висок коефициент на линейно разширение. Арматурата, излята в замазката, при високи температури постоянно ще бъде подложена на вътрешно напрежение, което с времето ще се отрази негативно на самите тръби и на подовата настилка. Ситуацията не се подобрява особено от армирането със стъклени влакна или метализиран слой.
2. Недостатъчна гъвкавост. Полипропиленът е твърд материал, допустимият радиус на огъване е около 9 диаметъра на арматурата. Това налага увеличаване на стъпката между клоновете, което не винаги е допустимо. Някои майстори прибягват до заваряване на съединенията на контура, което многократно увеличава рисковете от течове. Например, ако диаметърът на полипропиленовата тръба е 16 мм, то минималната стъпка на полагане на сегментите за нея е 128 мм. Такова разстояние не винаги осигурява напълно необходимата топлинна мощност.
3. Ниска топлопроводност. Полипропиленът няма да осигури нужното предаване на топлина от топлоносителя към пода, а следователно системата за подгряване ще бъде неефективна.

Основният аргумент за ПП-тръбопровода е ниската цена. Въпреки това в този случай икономията на средства е нецелесъобразна.

За постигане на комфортна температура на подовата настилка ще е необходим по-голям разход на топлоенергия, а следователно разходите за отопление на топлоносителя ще нараснат.

Въпреки това полипропиленът притежава доста привлекателни характеристики: малко специфично тегло, лекота на монтаж, екологичност, устойчивост на корозия, пластичност и звукоизолация.

Тези свойства са напълно достатъчни за изграждане на водопроводна система или класически отоплителен клон с радиатори. След термозаваряване с поялник изделията стават изключително здрави, почти монолитни. Струва си да се вземат само за малки помещения.

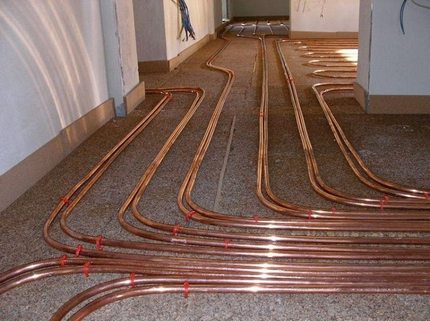

Меден тръбопровод – дълготрайност и ефективност

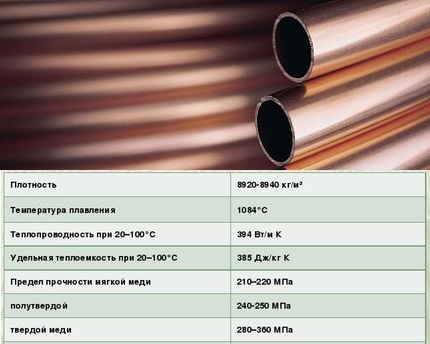

Медните отоплителни тръби се характеризират с максимална дълготрайност и отлична топлопроводност. Днес се развиват много нови технологии, но медта запазва позициите си и не губи актуалност.

На нейната повърхност не се размножават бактерии, не се страхува от корозионни процеси, присъщи на влажната среда, която създава течният топлоносител, и издържа устойчиво на почти всякакви механични въздействия.

Оборудването работи добре както при ниски, така и при високи температури. Медните тръби не се напукват, не се спукват и не се топят в диапазона от -100 до +250 градуса. При спазване на строителните изисквания и препоръките на производителя те лесно ще издържат поне 50 години, което ще изплати първоначалните разходи.

В арсенала от характеристики на медния тръбопровод преобладават положителни качества:

• устойчивост на накип, устойчивост на корозия;
• пълна непроницаемост за газове;
• стабилност и дълготрайност на материала;
• механична устойчивост – тръбите без проблем понасят хидравлични удари, температурни скокове и налягане до 400 атм;
• висока топлопроводност, осигуряваща ефективността на отоплителната система.

Медният контур може да се огъва по малък радиус. Такива тръби ще подхождат за всеки начин на полагане на топъл под, независимо от зададената форма на серпентината.

Медните изделия са екологично чисти, не отделят при експлоатация токсични вещества, химически неутрални са и подлежат на 100% вторична преработка.

Медта има и няколко недостатъка. Най-осезаемият от тях са високите капитални вложения на етапа на изграждане на пода. За монтажа на серпентината ще са необходими специално оборудване и съединителни елементи от месинг.

Освен това материалът е чувствителен към качеството на водата. Ако тя е твърде твърда или кисела, се предизвиква стартиране на негативни електрохимични процеси, които съкращават времето за експлоатация многократно.

Към последното ограничение трябва да се отнесе сложността на монтажа. За да се извърши, ще е необходима машина или тръбоогъвач. Тъй като това оборудване е скъпоструващо, за инсталиране на топъл под ще трябва да се покани екип от специалисти.

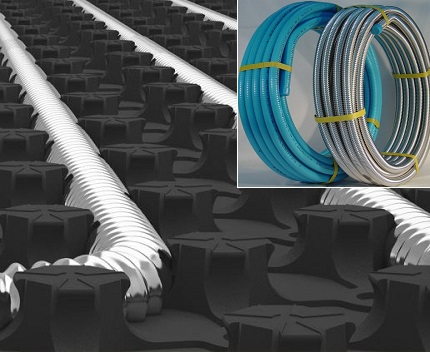

Комбинация от неръждаема стомана и гофрирани тръби

Относително наскоро в топлите подове започнаха да инсталират неръждаеми гофрирани тръби от стомана. Благодарение на симбиозата на технологичността на гофрата и твърдостта на метала се получи лесно огъваем, здрав канал за циркулация на топлоносителя.

Конструктивните особености на металната тръба-маркуч надаряват топлинния контур с редица предимства:

• вариативност на радиуса на огъване – всяка конфигурация на серпентината може да се зададе ръчно;
• запазване на пропускателната способност на мястото на огъване;
• устойчивост на неръждаемата стомана на корозия;
• висока топлопроводимост;
• малко тегло на системата и нисък шумов праг;
• диапазон на температурите – от -50 °C до +110 °C;
• налягане на разкъсване при +20 °C – 210 бара.

По същество, неръждаемата гофрирана тръба притежава пълен набор от изисквани качества наред с по-достъпна цена спрямо медните изделия.

Недостатъци на тръбите от неръждаема стомана: грапавост на вътрешното покритие на стените, уязвимост на стоманата към някои химически елементи. За да се защити металът от вредното въздействие, се използва полимерна обвивка.

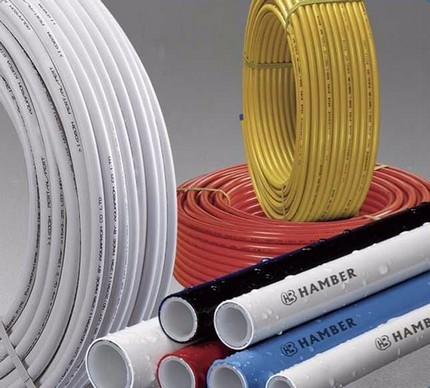

Оптимален диаметър на тръбната арматура

При избора на сечението на контура е необходимо да се вземе предвид дължината на отоплителния клон и показателя за топлоотдаване на материала. Най-често се използват тръби с диаметър 16, 20, 25 мм.

Нюанси при определянето на оптималния типоразмер:

• с намаляването на диаметъра расте хидравличното съпротивление, а интензивността на топлообмена намалява;
• увеличението на сечението на тръбопровода трябва да бъде съпроводено от увеличаване на дебелината на замазката – това води до повдигане на нивото на пода и нарастване на натоварването върху преградата.

При несъответствие на параметрите на дължината и диаметъра на отоплителния контур, хидравличното съпротивление може да надвиши техническите възможности на помпеното оборудване.

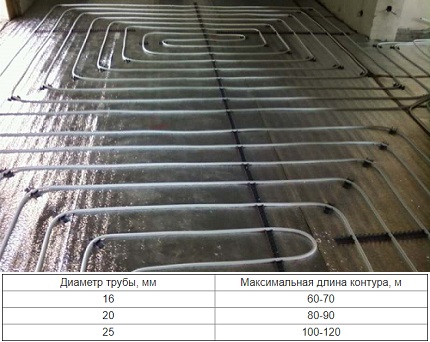

В таблицата са дадени препоръчителните гранични стойности на дължината на серпентината и сечението на тръбите. Ако дължината не е достатъчна за покриване на цялата площ, то е необходимо да се обособят няколко отоплителни клона.

Трябва да се вземе предвид и топлопроводимостта на материалите. При полагането на серпентина от мед или металопластик е допустимо използването на тръбна арматура с малък диаметър – 14, 16 мм. Монтажът на полимерни изделия – 20, 25 мм.

Препоръчваме също да прочетете друга наша статия, където подробно разгледахме вариантите на тръби за топъл под. Подробности – прочетете нататък.

Как да изчислим необходимото количество тръби?

След като изберете оптималния вид тръбопровод, не бързайте с покупката. Първо трябва да изчислите колко материал ще е необходим, за да изградите качествено подово отопление.

При варианта на полагане по типа „спирала“ топлината се разпределя равномерно по цялата повърхност благодарение на рационалното разположение на навивките. В схемата почти няма резки прегъвания, което премахва ограничението за използване на тръби с голям радиус на огъване.

За точни изчисления ще ви помогне схема за полагане, начертана на милиметрова хартия. На нея се пренася планът на стаята в мащаб, като се изобразяват наличните домакински уреди и едрогабаритните мебели. Отоплителният кръг се чертае върху зоната на свободното пространство.

Различават се две основни схеми за полагане:

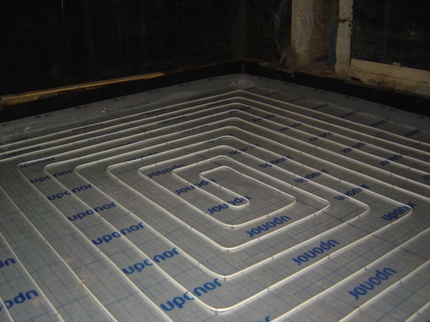

1. Спирала. Тръбата се полага с навивки с двоен интервал, които постепенно отиват към средата на помещението, като постоянно повтарят контура на периметъра. След като достигнат централната точка, те се връщат към колектора.
2. Змия. Тръбопроводът се полага по целия периметър, а след това успоредно на стената. Отсечките се срещат в началната точка. В тази схема зоната, близка до врязването, може да се нагрява по-силно от отдалечения участък.
3. Двойна спирала най-често се прилага в помещения със сложна форма, когато трябва да се открои участък по интензивност на отоплението.

Препоръчителната дължина на тръбопровода в един кръг е не повече от 80 метра. В противен случай топлоносителят ще изстива, като намалява ефективността на отоплението.

Ако помещението е твърде голямо, е желателно да се раздели на отделни сектори. Граничният промеждутък между съседните линии за равномерно нагряване е не повече от 35 сантиметра — интервалът трябва да намалява на местата с големи топлинни загуби. Трябва също да се вземе предвид 15-20-сантиметровото отстояние от стените.

Ако не сте уверени в своите възможности, по-разумно е да се обърнете към професионалисти за съставяне на компетентен инженерен проект, подбор и монтаж на оборудването. Въпреки че това включва допълнителни разходи, то се отплаща с лихвата след кратко време.

Когато чертежът е готов, може да се пристъпи към изчисленията. Всичко е изключително просто: първо се измерва общата дължина на кръговете, след това получената стойност се умножава по мащаба. Към крайната цифра е по-добре да се добавят няколко резервни метра.

На коя марка да дадем предпочитание?

За да не сгрешите в избора и да разберете коя тръба за водно подово отопление е най-добра, освен оценката на физическите свойства на материалите, трябва да се обръща внимание и на името на производителя.

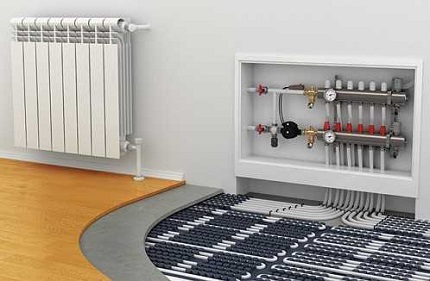

Много компании предлагат пълна комплектация за организиране на подово отопление, включително помпено-смесителен възел, тръбна арматура и спомагателни елементи – захранващ блок, температурни сензори, термостат и т.н.

Специалистите препоръчват да се сглобява системата за подово отопление от компоненти на една търговска марка – така по-лесно се постига необходимата плътност на съединенията.

По-добре е да се спирате на марки, които вече са успели да се докажат положително на строителния пазар. Покупката на проверена продукция ще бъде гаранция за изправна и ефективна работа на оборудването.

Днес купувачите отличават следните производители на тръби:

1. Rehau (Германия). Приоритетно направление са топлите системи от PEX-полиетилен с шумопоглъщане и антикислородна бариера. Гаранция на изделията – 10 години. При нормални условия на експлоатация (температура на топлоносителя 60°C) срокът на експлоатация е над половин век. Тръбите са оборудвани с безшумна конструкция, притежават висока термоустойчивост и топлоизолация. Те са здрави, еластични, не се пукат при напрежение, издържат на натоварване до 100 градуса в аварийни ситуации. Продуктите на марката Rehau, които се съединяват чрез нахлузващи се втулки, се радват на рекордна популярност сред купувачите – с тяхно участие се монтират системи за подово отопление с най-разнообразни конфигурации.
2. Sanext (Италия). Тръби от PEX-полимер с многослойна структура – включват защита от шум и проникване на газове. Гаранция – 10 години. Фирмата оборудва тръбите за подово отопление с усилена антикислородна бариера, нанася върху тях трислойно покритие, което намалява нивото на шума. Минималният диаметър на огъване на изделията е 10 см. Фирмата твърди, че нейният продукт е проектиран за 50 години непрекъсната работа.
3. Uponor (Финландия). Комплексни решения за организиране на подово отопление. В асортимента присъства полиетиленова и металопластична арматура с различно съдържание и всякакви типоразмери. Тръбите на тази марка не намаляват вътрешния диаметър поради корозия и обрастване, проявяват устойчивост към химически добавки, съдържащи се във водата. Изделията не губят своите характеристики при контакт със строителни материали — бетонов, варов, гипсов разтвор. Допълнителни защитни слоеве предпазват от механични въздействия и проникване на кислород в системата.
4. Emmeti (Италия). Производителят стриктно контролира всички етапи на технологичния процес, методиката на производство е сертифицирана по стандарт ISO. В наличност са тръби от PEX-полиетилен, металопласт.
5. Valtec (Италия/Русия). Арматура, пригодена за нестандартни условия. Компанията е разработила типови комплекти за определени параметри на помещението и комплексни решения. Готовите комплекти са удобни за самостоятелно инсталиране. Тръбите на тази марка провеждат добре топлина, леки са и лесни за монтаж, позволяват реализиране на различни размери на контура без излишни елементи. Изделията работят отлично в агресивна среда и не се поддават на разрушителното въздействие на химически вещества.
6. Aquatherm (Германия). Германска фабрика, произвеждаща полиетиленови тръби по екструзионен метод. Готовата продукция се отличава с повишена еластичност и малък радиус на огъване. Изделията не са склонни към температурно стареене, корозия и окисление. Функционират при налягане до 10 бара и осигуряват добра звукоизолация. Компонентите за отоплителни системи на търговската марка Aquatherm заемат рейтингови позиции по технически характеристики и качество. Дори при малка дебелина изделията издържат на максимални стойности на температура и налягане.

Сред лидерите в производството на полимерни и композитни тръби с право се нареждат: Henco Industries (Белгия), Oventrop (Германия), Kermi (Германия), Purmo (Финландия), Termotech (Швеция), Neptun (Русия).

Сред производителите на медни валцовани изделия трябва да отбележим Hydrosta (Южна Корея) и KME (Германия), а на гофрирани неръждаеми тръби – Kofulso (Южна Корея), Neptun (Русия).

Също така препоръчваме да се запознаете със статиите, в които разказваме кой топъл под да изберете за едно или друго покритие:

1. Топъл под под ламинат.
2. Топли подове под плочки.
3. Топъл под под дърво.
4. Топли подове под линолеум.

Изводи и полезно видео по темата

Във видеообзора подробно са разгледани структурните особености, физичните и експлоатационните свойства на различни видове тръбна арматура. Отделено е внимание на оценката на качествата на металопластичните изделия и PEX-полимерите:

Кои параметри трябва да се вземат предвид при избора на тръбна продукция за отоплителния контур:

Съвети за избор на оборудване за подово отопление:

Видеоклип за това как да подберете диаметъра на изделието:

Тест за якост за различни видове тръби:

Ако бюджетът позволява, идеалното решение е изграждане на под от медни тръби. Все пак не е необходимо да се надплаща за излишната здравина на метала. Надеждна, издръжлива и ефективна отоплителна система може да се направи от металопластична арматура на базата на термоустойчив полиетилен. Достойна, по-бюджетна алтернатива са PEX-тръбите.

От качеството на материалите и компонентите ще зависи ефективността на работа на водния топъл под. Правилният избор ще позволи да се оборудва най-икономичната, комфортна и естетична отоплителна система в дома.

Надяваме се нашият материал да ви е помогнал да се определите с избора на тръби за топъл под. Ако са останали въпроси, можете да ги зададете в разположения по-долу блок.
