Как да направите воден топъл под със собствените си ръце: постъпково ръководство от проектиране до сглобяване

Топлите подове са полезни във всяко отношение: създават допълнително отопление на стаите, повишават степента на комфорт. Не е изненадващо, че у някои собственици на частни къщи възниква неустоимо желание самостоятелно да монтират този тип отоплителна система. Защо да плащате повече на екип от майстори, когато всичко може да се направи със собствените си ръце, нали?

И вие сте запалили идеята да изградите топъл под, но не разбирате напълно спецификата на тази система и не знаете всички тънкости на проектирането? Ние ще ви помогнем – в този материал ще се опитаме да разберем при какви условия е целесъобразно да изградите воден топъл пол със собствените си ръце и какви умения са необходими за това.

А за да ви е по-ясен целият процес на изграждане, ние подбрахме поетапни снимки на монтажа и подробни видеоклипове, в които са разгледани нюансите на проектирането, изчисленията и полагането на тръбите.

Специфика на системата «воден под»

Съществуват няколко варианта за изграждане на топъл под. Принципът на действие на всеки от тях е прост: под финишното подово покритие се поставят електрически проводници (матове), ИК-фолио или тръби за воден под, които служат като отоплителни уреди.

Практически за всички помещения подхождат фолийни и електрически системи, а основно за частни домове – водни. Ще се спрем по-подробно на последния вид.

Водните системи могат да се разделят на две категории – бетонни и леки. Бетонните се наричат още „мокри“, тъй като един от етапите на процеса на приготвяне на многослойния „пай“ е заливането на тръбопровода с разтвор.

Необходимо е над тръбите, чийто диаметър е 16-18 мм, да има поне 3 см бетон.

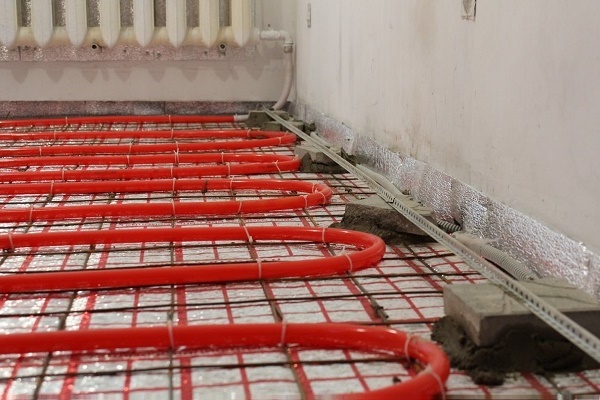

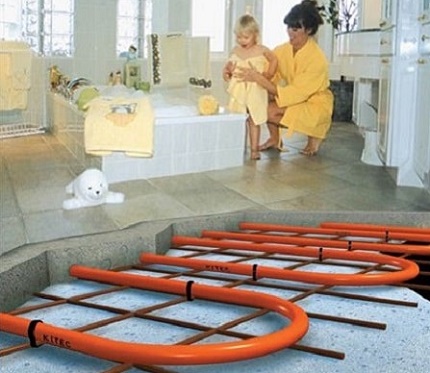

Един от вариантите за монтаж на воден топъл под, изпълнен по стандартна схема: върху основата се полагат слоеве хидро- и топлоизолация, отгоре върху метална мрежа се фиксират тръбите, които се заливат с бетонов разтвор.

Към леките системи спадат полистироловата и дървената. В първия случай тръбите се монтират в каналите на пенополистирола с последващо заливане с циментов разтвор, а във втория – в конструкция от дървени дъски.

Леките системи имат по-малка дебелина (от 18 мм), съответно и тегло. Те могат да се инсталират на места, където няма възможност да се направи дебела бетонна замазка.

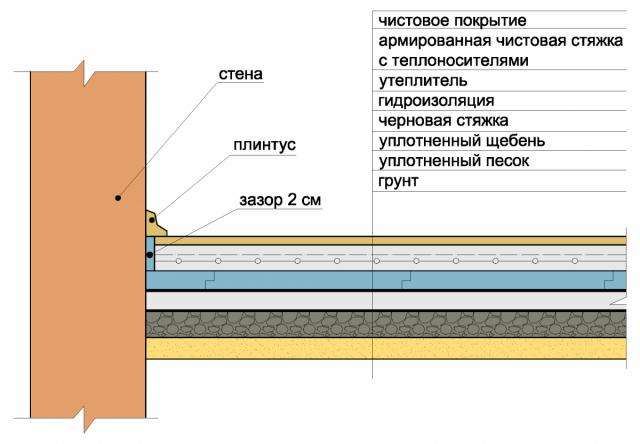

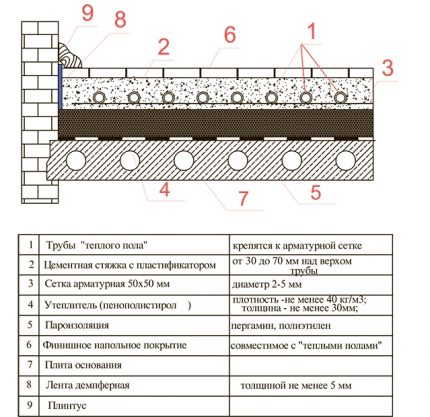

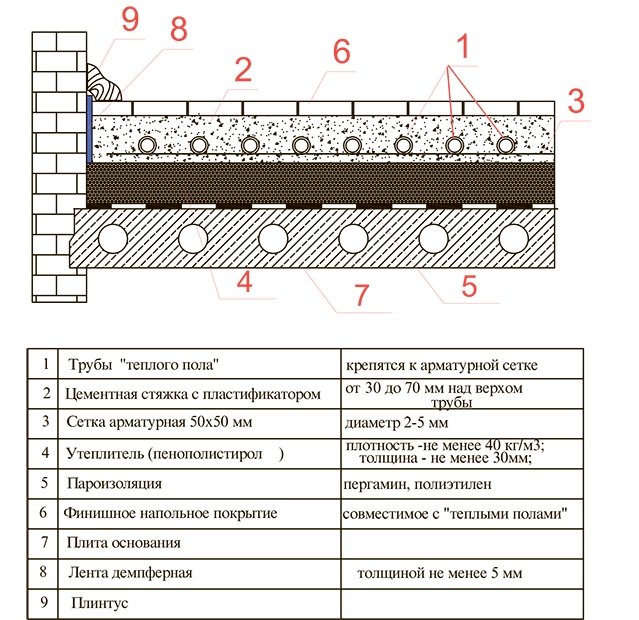

Конструкция на мокър топъл под с посочване на всички слоеве, възможни видове материал и размери. За финално покритие може да се използва керамогранит или керамична плочка, както и линолеум, ламинат или мокет със специална маркировка.

Избор на тръби и колекторен възел

Анализът на всички видове тръби показа, че оптималният вариант са изделия от армиран полимер с маркировка PERT и ошит полиетилен, които имат обозначение PEX.

Освен това при полагането на отоплителни системи в района на подовете PEX все пак е по-добър, тъй като са еластични и работят отлично в нискотемпературни контури.

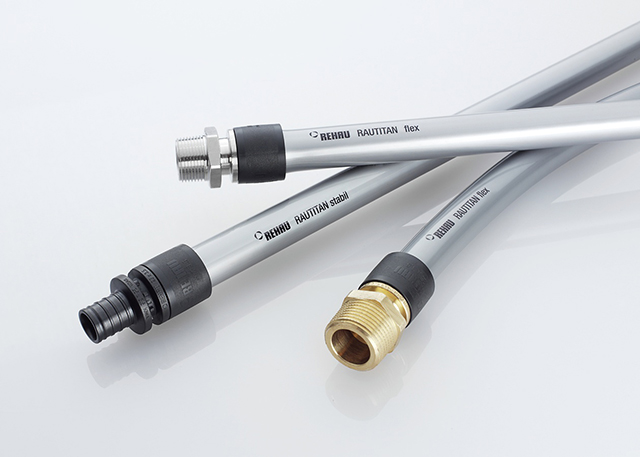

Тръбите с напречно ошиване PE-Xa на марка Rehau се отличават с оптимална гъвкавост. За улеснение на монтажа изделията са оборудвани с аксиални фитинги. Максимална плътност, ефект на паметта и фитинги с плъзгащи пръстени – отлични характеристики за използването им в системи за топли подове.

Типични размери на тръбите: диаметър 16, 17 и 20 мм, дебелина на стената – 2 мм. Ако предпочитате високо качество, препоръчваме марките Uponor, Tece, Rehau, Valtec. Тръбите от омрежен полиетилен могат да бъдат заменени с металопластични или полипропиленови изделия.

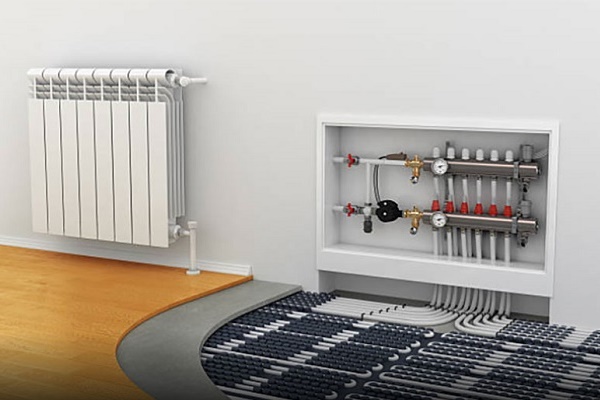

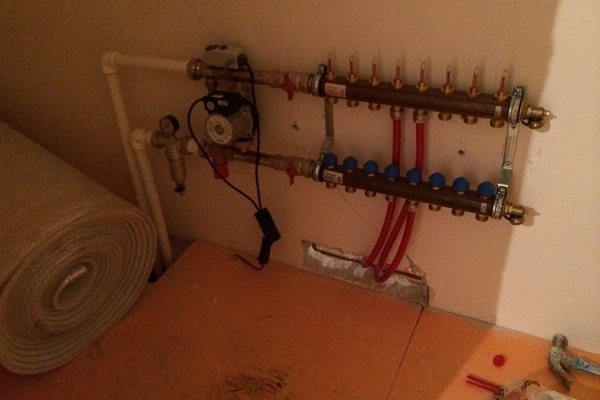

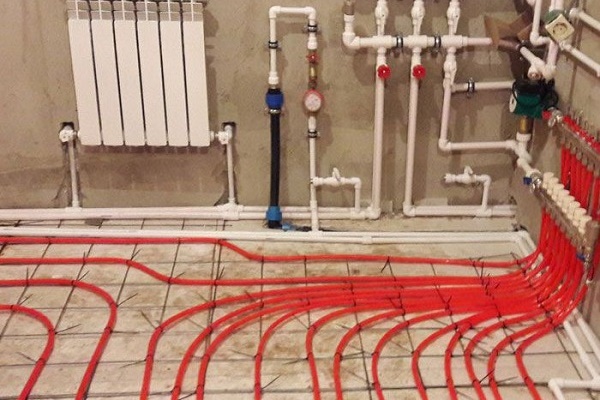

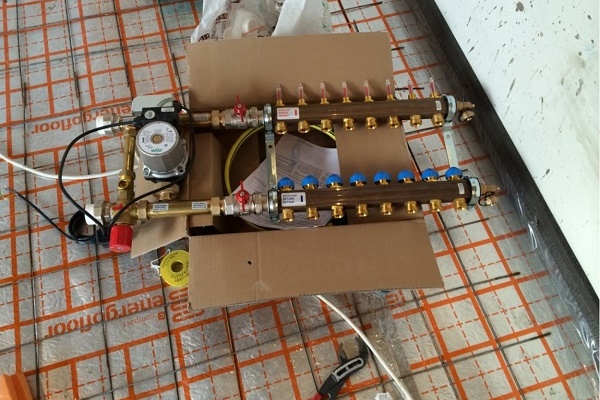

Освен тръбите, които по същество са отоплителни уреди, ще е необходим колекторно-смесителен възел, който разпределя топлоносителя по контурите. Той има и допълнителни полезни функции: отстранява въздуха от тръбите, регулира температурата на водата, контролира разхода.

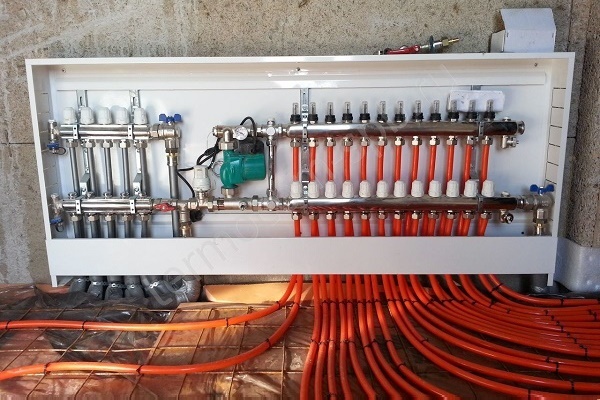

Конструкцията на колекторния възел е доста сложна и се състои от следните части:

• колектори с балансиращи клапани, спирателни вентили и разходомери;
• въздухоотводител, работещ в автоматичен режим;
• комплект фитинги за свързване на отделните елементи;
• дренажни изпускателни кранове;
• фиксиращи скоби.

Ако подовото отопление се свързва към общ стояк, смесителният възел трябва да се оборудва с помпа, байпас и термостатичен вентил. Възможните устройства са толкова много, че за избора на конструкция е по-добре да се консултирате със специалист.

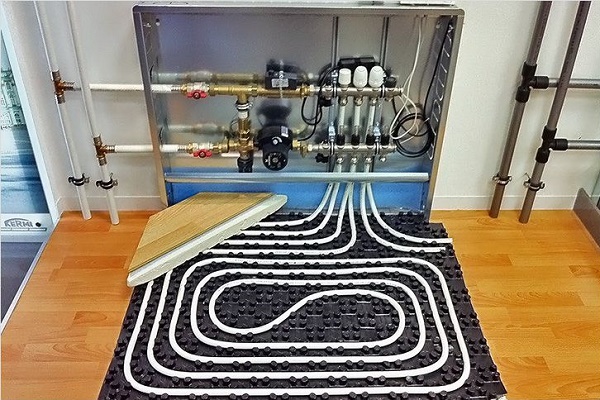

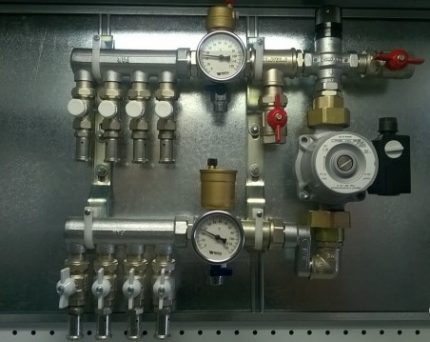

За удобство при обслужване и допълнителна защита колекторно-смесителният възел се поставя в шкаф, разположен на достъпно място. Може да бъде скрит в ниша, вграден шкаф или гардеробна, както и да бъде оставен открит.

Желателно е всички контури, които излизат от колекторния възел, да имат еднаква дължина и да се намират близо един до друг.

Инструкция за монтаж на топъл под

Нека разгледаме етапите на изграждане на водно подово отопление от "мокър" тип – той се смята за най-популярен. Моментите, които предизвикват въпроси и затруднения, е по-добре да обсъдите с професионални строители.

Препоръчваме самостоятелно да конструирате система за водно подово отопление на тези, които вече имат умения за работа с отоплителни уреди и познават основите на строителното майсторство.

Не препоръчваме да проектирате водни подови отопления в градски апартаменти с централно отопление. Първо, оборудването от този вид е много трудно за съгласуване (по-често – невъзможно на законодателно ниво), второ, винаги съществува риск от възникване на авария и наводняване на съседите.

Изграждането на подови отопления с воден принцип на отопление включва редица стандартни етапи:

След подготовката на основата за изграждане на отоплителната система се извършва полагане на тръбите съгласно предварително избраната схема и свързване на положените контури към колекторния възел.

Стъпка #1 – изготвяне на схема и извършване на изчисления

Съставянето на проекта ще помогне да се избегнат някои грешки, възникващи по време на закупуване на строителни материали или монтаж на тръби.

Ще е необходима схема с контури, която трябва да се следва в процеса на монтаж на тръбите – тя ще бъде полезна и в бъдеще, ако възникне необходимост от ремонт.

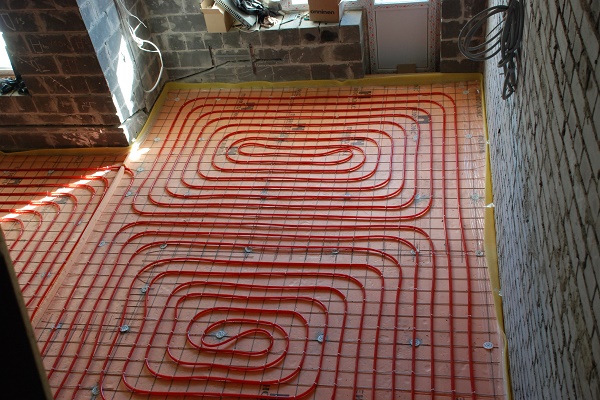

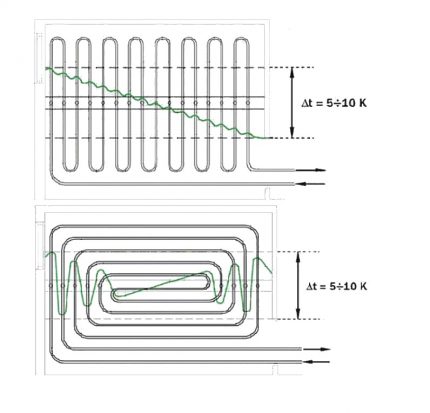

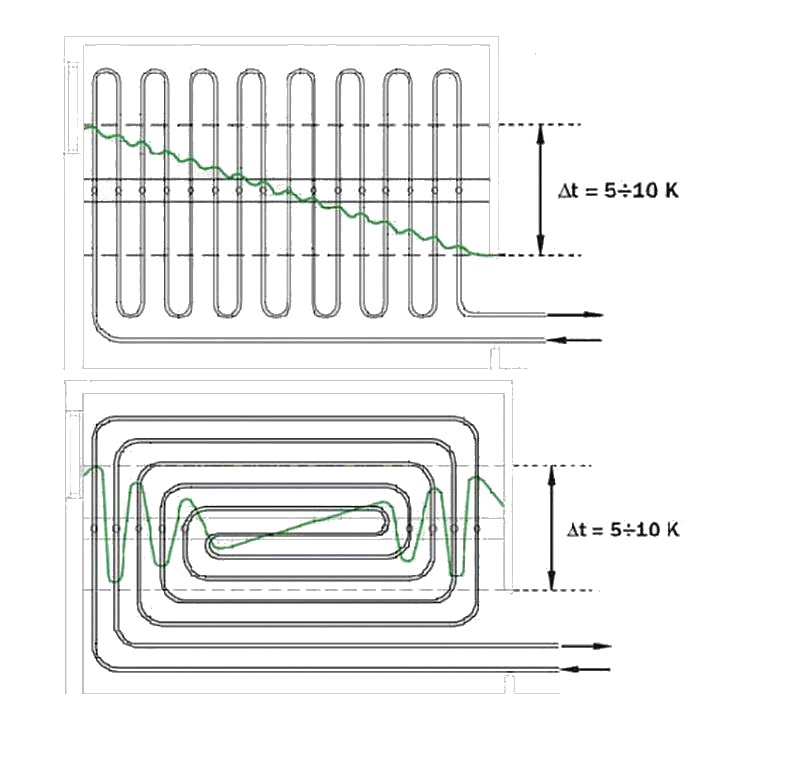

Два начина за полагане на контура: «змейка» – проста, но имаща забележима разлика в температурата в началото и края на контура; «улитка» – по-сложна за монтаж, но тя позволява да се постави отоплителен контур с минимална стъпка и да се реши проблемът с недостатъчната гъвкавост на тръбите.

В големи помещения препоръчват да се прилагат комбинирани схеми, позволяващи да се постигне максимална топлоотдача. Например, в центъра се полага «улитка», а по краищата – «змейки», по такъв начин, че по-високото нагряване да се осъществява покрай стените с прозорци.

Съвети за съставяне на ефективна схема:

• Дължината на контура зависи от неговия диаметър: за тръби 16 мм – не повече от 100 м, за тръби 20 мм – не повече от 120 м. Това е необходимо за създаване на оптимално налягане вътре в системата.
• Ако се използват няколко контура, по-добре те да бъдат еднакви по дължина (максималната разлика е 15 м).
• Всеки контур трябва да се намира в границите на едно помещение.
• Интервалите между намотките на тръбите – стъпките – не трябва да надвишават 300 mm в центъра на помещението и 150 mm по краищата. В северните региони стъпката може да бъде намалена до 100 mm.
• Разходът на тръби се изчислява по следния начин: при стъпка 100 mm – 10 m/m², при стъпка 150 mm – 6,7 m/m².
• Контурът трябва да 'заобикаля' местата за инсталиране на санитария или мебели.

Един контур е проектиран за помещение, чиято площ не надвишава 40 m², максималната дължина на едната страна на контура е 8 m.

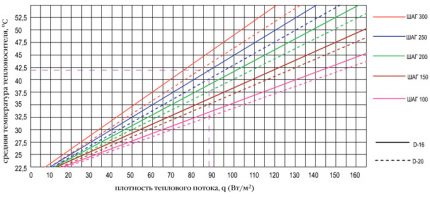

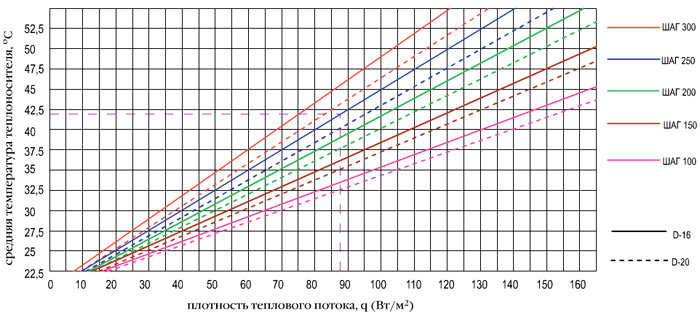

На графиката, актуална за система със замазка от 70 mm и плочки, е показана зависимостта на плътността на топлинния поток от средната температура на топлоносителя. Непрекъснатите линии са тръби с диаметър 16 mm, пунктираните линии – 20 mm.

Стандартната формула за изчисляване на дължината на контура: активната отоплителна площ (m²) се разделя на стъпката на полагане (m) и се добавя разстоянието до колектора и размерът на завоите.

Ако искате да получите точни изчисления и безотказно работеща схема за топъл воден под, обърнете се към специалисти – инженери по топлотехника. Регулирането на температурата в контурите (а тя не трябва да надвишава +55 °C) е най-добре да се извършва с помощта на термостати.

След като сте решили схемата, можете да пристъпите към закупуване на необходимите материали: тръби и части за монтаж на контурите, хидроизолация, изолация, армировъчна мрежа, суха смес за приготвяне на разтвор, демпферна лента.

При проектирането на схемата за полагане на тръбите е необходимо да се вземат предвид следните моменти:

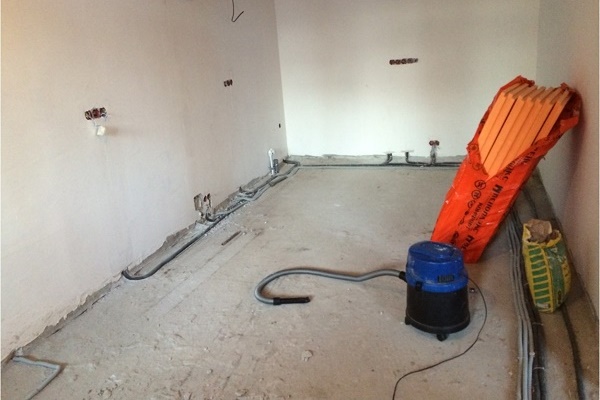

Стъпка #2 – подготовка на основата за подовата конструкция

Ако подът представлява равна бетонна плоча, то специална подготовка на основата не е необходима. В този случай дебелината на 'пая' ще бъде минимална – около 80 mm.

Най-трудно е да се извърши полагането върху земя, което изисква внимателно изравняване и максимална изолация.

Схема за монтаж върху земя (отдолу нагоре): земна основа (150-200 мм); трошен камък (80-100 мм), пясък (50 мм); груба замазка за изравняване; хидроизолация (полиетиленово фолио), изолация (екструдиран пенополистирол 50-70 мм); чиста замазка с армировка и тръби

Дебелината на топлоизолацията зависи от климатичните условия на региона и местоположението на системата. Ако тя се намира на втория етаж или над мазето, слоят изолация може да бъде минимален – до 30 мм. Основната функция на топлоизолационната защита е минимизиране на топлинните загуби чрез насочване на топлината нагоре.

Винаги ли е необходима грубата замазка? Ако слоевете пръст, трошен камък и пясък са уплътнени достатъчно плътно, а като изолация се използва пенополистирол, необходимостта от нея отпада.

Стъпка #3 – полагане на хидроизолация и топлоизолация

Хидроизолацията е необходима като още един защитен елемент, но мнозина пропускат този етап, тъй като при използване на някои материали (например пенополистирол) защитният ефект вече е налице.

Специалистите все пак препоръчват да се използва поне плътно фолио, за да се защити изолацията от циментовия разтвор и да се предотврати образуването на конденз при нагряване.

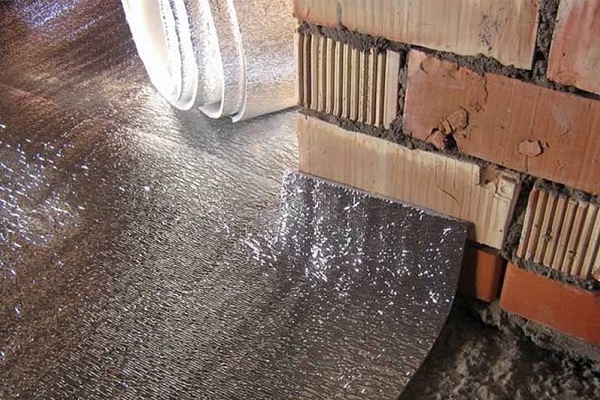

Като хидроизолация се използва рулонен полиетилен или рубероид, както и напластяема изолация, която изисква нагряване. Ролките се нарязват на парчета с необходимата дължина, които се полагат по цялата площ на помещението с припокриване от 15-20 см и се завиват по стените.

Ако основата е бетонна плоча, достатъчна е мастика – течна импрегнация, която се нанася с четка на няколко слоя.

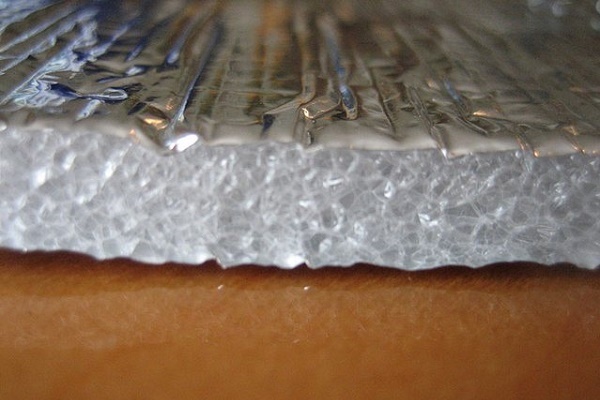

Изолацията, за разлика от хидроизолацията, е задължителен етап, тъй като именно изолацията за воден под осигурява запазването на топлината в помещението, а не отоплението на строителните конструкции или почвата под къщата.

Съществуват множество традиционни изолации, но е по-добре да се спрем на съвременните, които притежават подходящи характеристики:

• ЕППС – екструдиран пенополистирол (ЕППС);
• ППС с висока плътност под формата на профилни постелки.

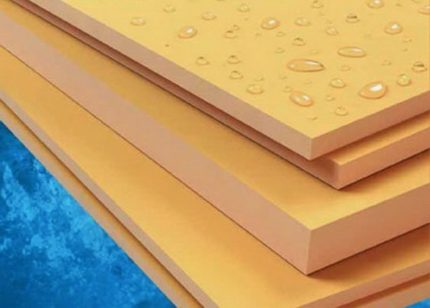

ЕППС притежава отлична износоустойчивост, ниска топлопроводимост, влагоустойчивост – т.е. набор от характеристики, идеално подходящи за полагане на топъл воден под.

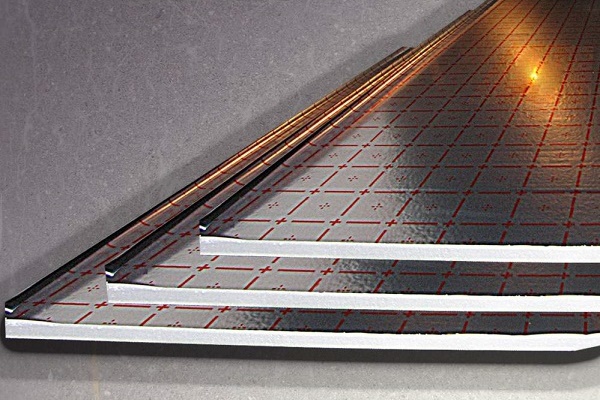

Екструдираният пенополистирол се продава под формата на плочи (размери – 60 см х 125 см и 50 см х 100 см) със странични канали за улесняване на процеса на монтаж. Дебелината може да бъде различна – от 2 см до 10 см.

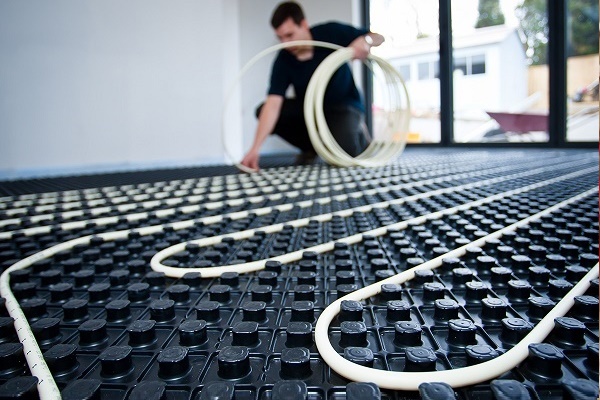

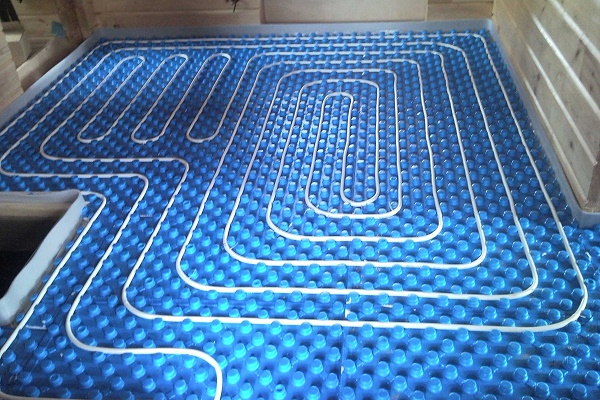

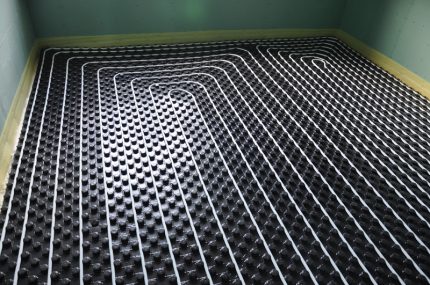

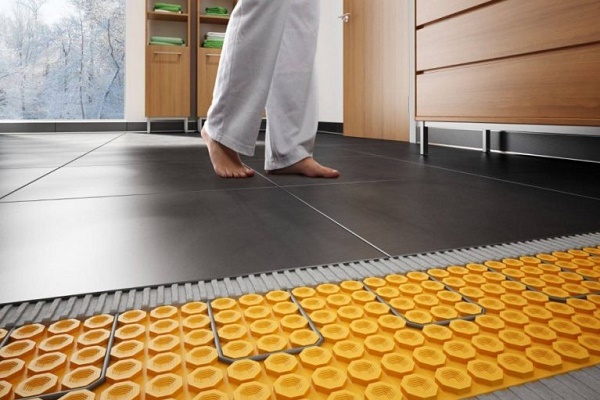

Отличителна черта на профилните постелки е повърхността с издатини, които позволяват равномерно полагане на тръбите. Разстоянието между издатините е 5 см, което е удобно за създаване на контурна стъпка от 10, 15 или 20 см.

ППС с висока плътност печели благодарение на малката дебелина, но за мнозина е непосилен от гледна точка на цена.

Стандартните размери на профилните матове от експандиран полистирен с висока плътност са 50 cm x 100 cm и 60 cm x 120 cm, а дебелината – от 1 до 3 cm. Цена – от 2,70 € до 6,00 € за 1 m²

Дебелината на топлоизолационния слой зависи от вида на основата:

• за терен – минимум 10 cm (вариант – 2 слоя по 5 cm);
• за първи етаж с избено помещение – от 5 cm нагоре;
• за втори етаж – достатъчни са 3 cm (при условие, че първият етаж се отоплява).

За закрепване на топлоизолационните плочи или матове към основата се използват дюбели-гъби (чадъри, тарелкови), а за фиксиране на контура върху изолацията – харпун-скоби.

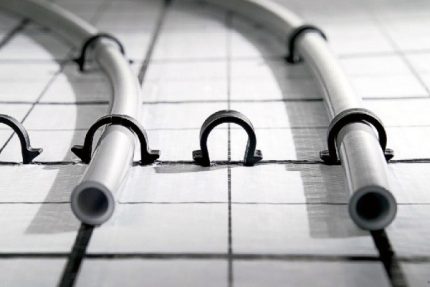

Харпун-скобите се монтират по цялото протежение на тръбопровода, на интервал от 4-5 cm (в завоите – до 10 cm). Приблизително изчисление: на всеки 100 m от трасето – 250 скоби

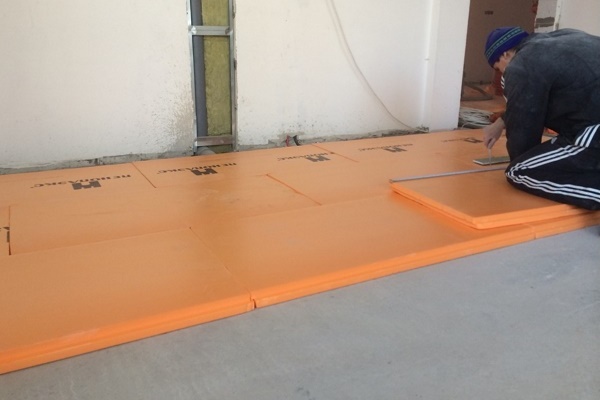

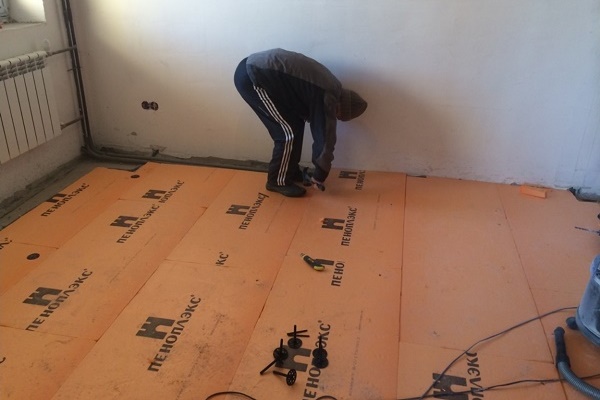

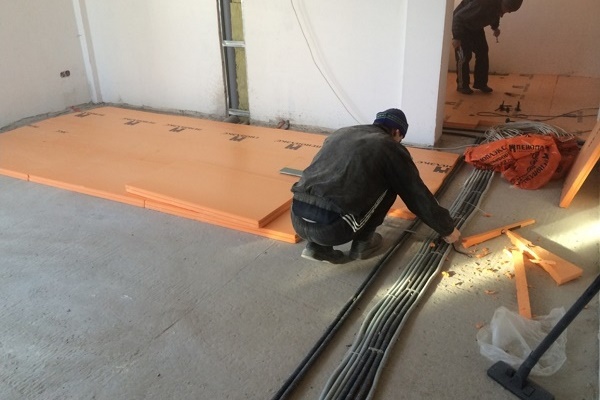

Ред на монтаж на топлоизолацията:

• изравняване на повърхността за полагане на експандиран полистирен (чрез насипване на пясък или груба замазка);
• полагане на хидроизолационен слой (с залепване на шевовете с тиксо);
• полагане на плочите от екструдиран полистирен плътно една до друга (с маркираната страна нагоре), като се започне от далечната стена;
• залепване на шевовете с тиксо;
• закрепване на плочите с дюбели.

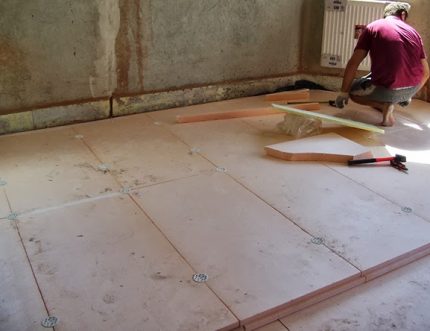

При монтаж на втори слой (ако е необходимо) плочите трябва да се полагат на принципа на тухленото зидане, така че фугите на долния ред да не съвпадат с шевовете и фугите на горния.

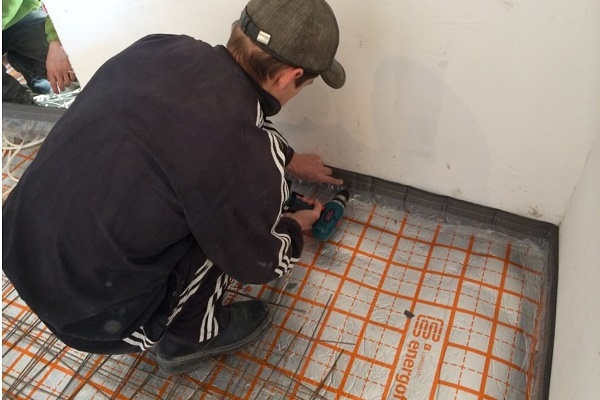

За фиксиране на тарелковите дюбели е необходимо да се използва перфоратор с дълъг свредел и чук. При полагане на изолацията на два слоя дюбелите се използват за закрепване на двата слоя едновременно, а за горния слой се използва материал с повишена твърдост

Понякога върху изолационното покритие остават пролуки – те също трябва да се запълнят или с парчета XPS, или с монтажна пяна.

Стъпка #4 – монтаж на тръбите на водния под

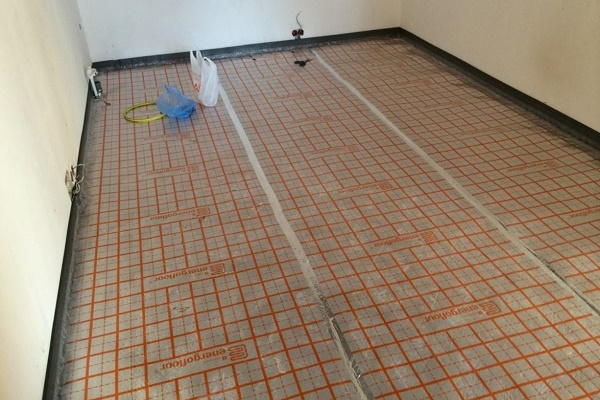

Трябва да се започне с маркирането и обозначаването на посоките на контурите. Някои плочи от ЕПС имат собствена маркировка, но ако нямат – е необходимо да се въоръжите с маркер и да очертаете пътя на полагане на магистралата. За правилното полагане на тръбите трябва да се вземе предвид ширината на стъпката, ъглите на завоите, диаметърът на тръбите.

На този етап можете да закрепите колекторния шкаф и да подготвите защитната гофрирана тръба, която се поставя върху тръбите на местата на свързване с възела и бетонната замазка, при преходи от помещение в помещение или на границата на два контура. Монтажът на тръбите започва от зоните, отдалечени от възела.

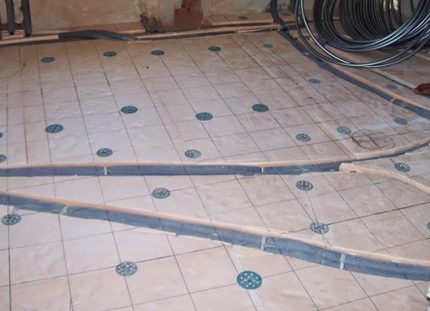

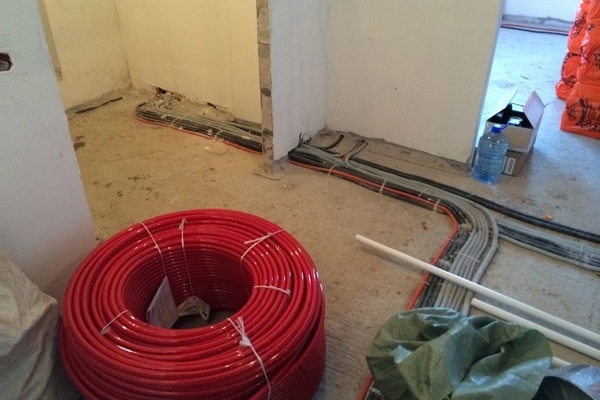

Преди полагане, участъците на тръбата, водещи до контура, се поставят в топлоизолационна „обвивка“, за да се запази топлината. В контура (в слоя на изолацията) тръбата се намира без допълнителна топлоизолация, а на изхода отново се поставя в гофра.

Успоредно с тръбите на топлия под могат да вървят магистрали към отоплителните уреди. Те се полагат по такъв начин, че да се намират под греещия контур или поне да не излизат над плочите от пенополистирол.

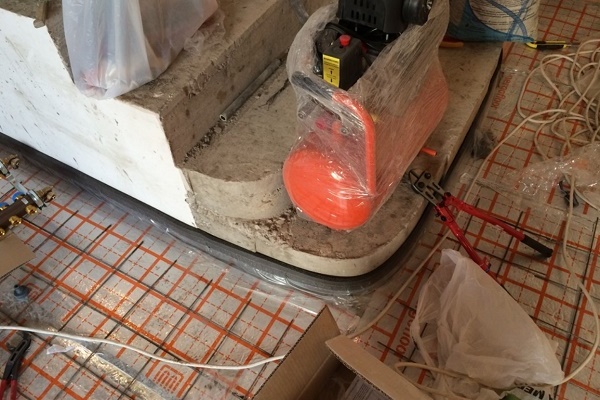

На този етап можете да закрепите демпферната лента, която върви по целия периметър и служи за компенсиране на топлинното разширение. Съществуват много видове ленти, различни по ширина и материал на изработка, някои видове имат лепкав долен слой.

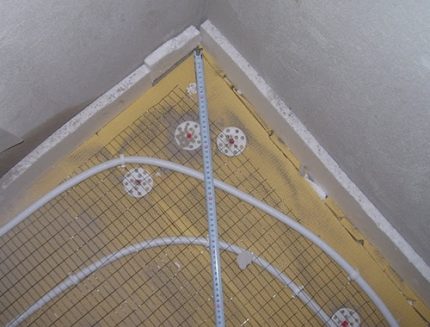

Евтината замяна на демпферната лента – обикновен пенопласт, нарязан на тесни ивици с ширина 10-15 см и дебелина 1-2 см. Той се фиксира към стената с помощта на течни пирони, лепило или монтажна пяна.

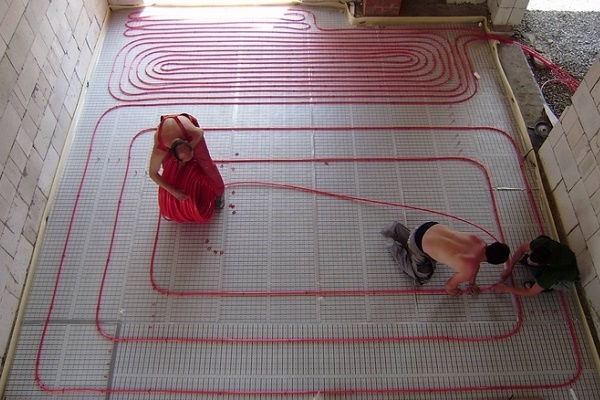

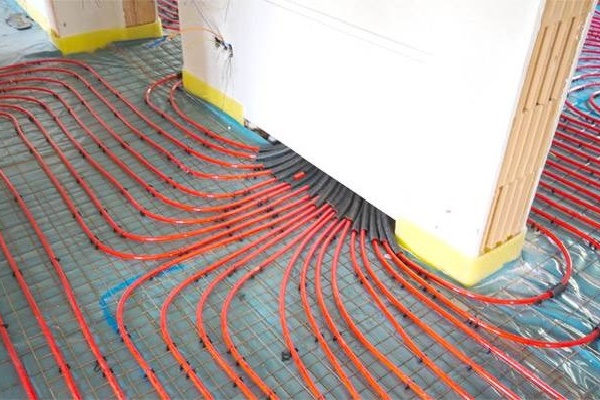

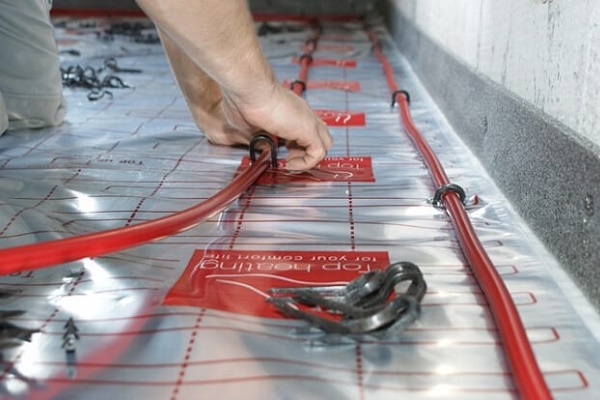

Ред на монтажа на тръбите:

• тръбата внимателно развивате от макарата, като се стараете да не я разтягате, на дължина около 10 м, поставяте гофрата и фитинга;
• края, оборудван с фитинг, присъединявате към нужния извод на колектора;
• завеждате тръбата по маркировката, фиксирате по цялото протежение с харпун-скоби;
• след като преминете цялата магистрала, се връщате към колектора така, че обратната тръба да минава до захранващата;
• отрязвате тръбата, свързвате втория ѝ край към колектора, обозначавате на стената точната дължина на контура.

За да се справяте по-лесно с голямата дължина, можете първо да разположите целия тръбопровод по маркировката, като от време на време развивате от макарата, а след това да се заемете с крепежните елементи.

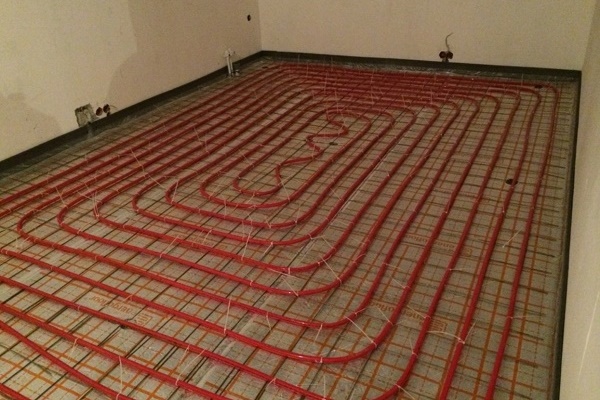

По този принцип монтирате всички водни контури. Преди полагане на замазката, придвижването по топлоизолацията с поставените върху нея тръби трябва да става много внимателно, по-добре е да поставяте под краката си парчета шперплат или дъски.

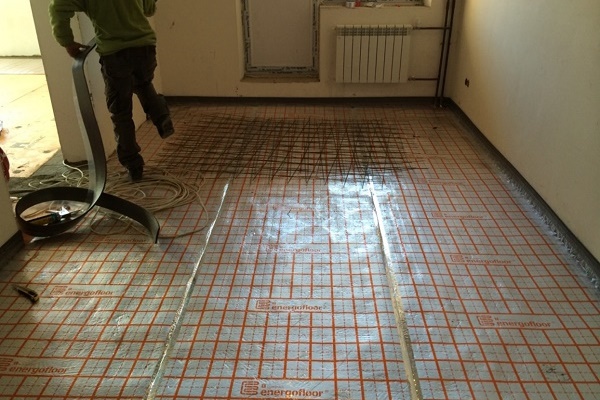

Стъпка #5 – полагане на армираща мрежа

Необходимостта от армиране е доста условна. Някои не си представят как да направят водни топли подове без твърда подложка, други считат, че полагането на тръби върху метална мрежа е излишно харчене на пари, и сама по себе си такава основа не носи никакво функционално натоварване.

Ако е необходимо истинско армиране, предназначено за увеличаване на здравината на конструкцията, то трябва да се разполага над тръбите, а не обратно.

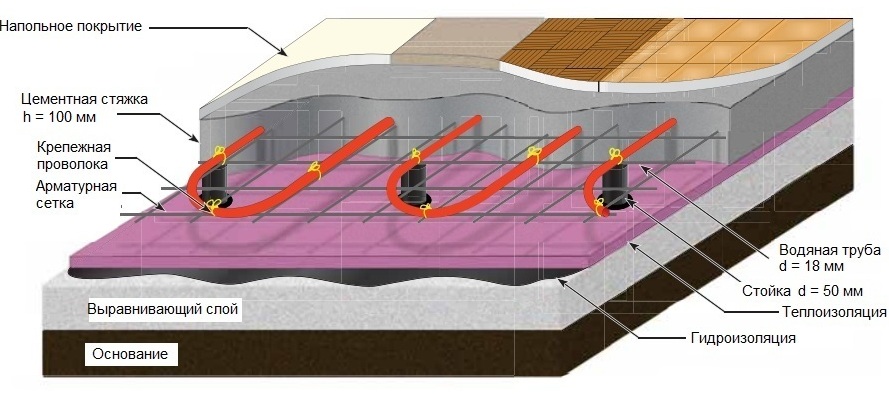

Правилно оформената «пита»: тръбите са положени върху топлоизолацията, а отгоре са защитени с армираща мрежа, която увеличава здравината на замазката и придава стабилност на конструкцията

С еднакъв успех може да се използва както метална, така и пластмасова мрежа с размери на клетката 10 см x 10 см. Отделните парчета се полагат с лек припокрив едно върху друго и се фиксират с хомути.

Не трябва да се използват арматурни пръти с ребриста повърхност – те могат да нанесат повреди на полиетиленовите тръби. Предимствата на пластмасата пред метала са в ниската цена и безопасността за тръбопровода.

Стъпка #6 – свързване на контурите и хидравлични изпитвания

Не трябва да се залива замазката, докато не се проведе опресоване на системата. Навременната проверка е най-добрият начин да се открият евентуални неизправности, по-специално потенциални течове.

За провеждане на изпитването към единия вход на колектора се свързва водопровод, а към другия – опресователна помпа. Контурите се проверяват един по един, останалите по време на процедурата са затворени.

След подаване на вода трябва да се провери наличието на въздух в системата и чистотата на течността, в която е възможно появата на «работни» замърсявания. Изпитването трябва да се провежда докато водата не стане чиста.

Оттичането на течността от контура се извършва обратно в колектора, оттам – в канализацията чрез маркуч, вкаран в дренажния отвор. Откритите изтичания трябва да се отстранят.

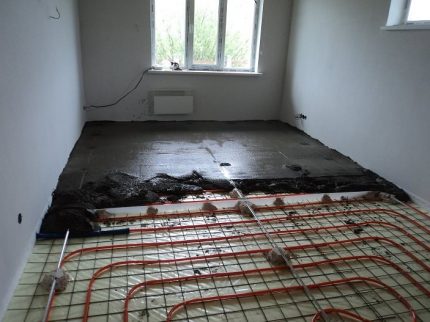

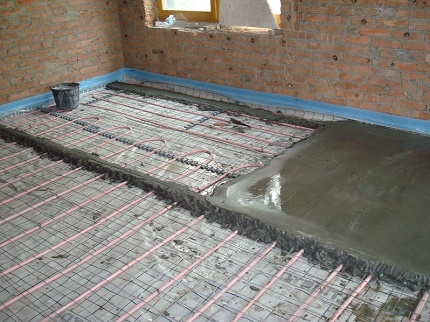

Стъпка #7 – заливане на бетонна замазка

Заливането на работещата система с бетонов разтвор е отговорен етап, затова без опит в строителните работи е по-добре да се обърнете към специалисти. Ако сте решили да заливате сами, препоръчваме да си намерите помощник.

Не забравяйте, че заливането на разтвора ще се извършва върху тръби, които са под налягане. Работното налягане трябва да се стабилизира, например да се доведе до стойност от 2 бара (норма – от 1 до 3 бара)

Използвайки ниво, е необходимо да се поставят маяци, като се ориентирате спрямо височината на чистия под. Като маяци отлично служи таванният профил за гипсокартон. След това се извършва заливането на замазката.

Идеалният вариант на разтвор е бетонна смес, усилена с фибра и пластификатори. Пластификаторът увеличава степента на подвижност на разтвора при изсъхване, а фибрата прави замазката здрава.

Препоръчваме да се закупуват само професионални средства, народните (течен сапун, лепило PVA) не трябва да се използват. Още след няколко дни може да се заемете с почистване на повърхността – да подрежете демпферната лента, да премахнете излишните отпадъци.

В продължение на 10-14 дни разтворът трябва да се овлажнява и да се покрива с полиетиленово фолио.

Нюанси при избора на финишно покритие

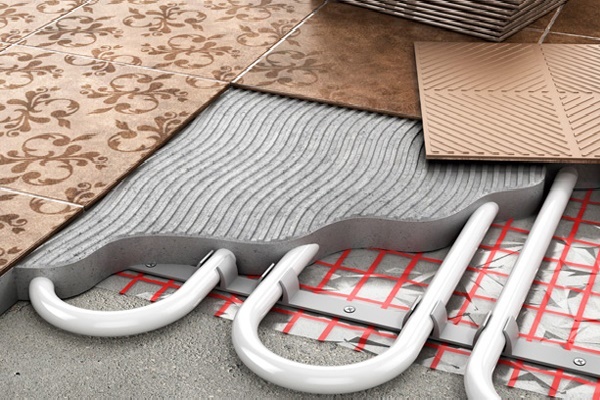

Най-доброто подово покритие за системата «топъл под» е керамичната плочка (или керамогранитът). Тя притежава достатъчна здравина и при нагряване не отделя вредни вещества.

Единственият минус на керамиката – студенината на допир – изчезва, затова комбинацията топъл под/плочка е идеална за кухня, санитарен възел или балкон.

Плочката ще се полага върху предварително подготвена основа – изравнена бетонна замазка, затова за фиксиране е достатъчен тънък слой лепило за плочки.

Ако сте планирали да украсите интериора с практичен линолеум или красив килим, то при избора на покрития задължително обръщайте внимание на маркировката: изделията, предназначени за топъл под, са отбелязани със съответния знак.

Изводи и полезно видео по темата

В подбраните видеоклипове има много интересна и полезна информация за избора на схеми за изграждане на водни топли подове и материали, за правилния монтаж на тръби и хидравлични изпитвания.

Практически съвети за полагане на тръби:

Как се извършва опресоването:

Правила за монтаж от професионалисти:

Както виждате, монтажът на воден топъл под е достъпен за самостоятелно изпълнение: в супермаркетите има огромен избор от съвременни материали, а в интернет можете да намерите множество подробни видеоинструкции.

Обаче всеки етап – проектиране, полагане на тръби, свързване на колектора, изливане на замазката – има своите подводни камъни, които могат да се избегнат само с помощта на професионални строители и топлотехници.

Вие със собствените си ръце сте сглобили и инсталирали у дома си топъл воден под? Разкажете, с какви трудности се наложи да се сблъскате.

Или само планирате да се заемете с изчисленията и имате възникнали определени въпроси? Не се колебайте, питайте за съвет в коментарите под тази статия.
