Инфрачервено фолио за топъл под: видове фолиа, как работи, правила за полагане

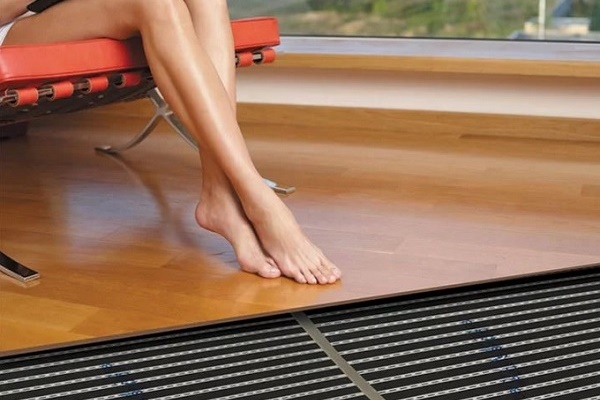

Подът с отопление в къща или апартамент отдавна престана да се смята за излишество. Потребителите оцениха практичността и удобството на уникалната отоплителна система, започнаха да се появяват нови методи за отопление.

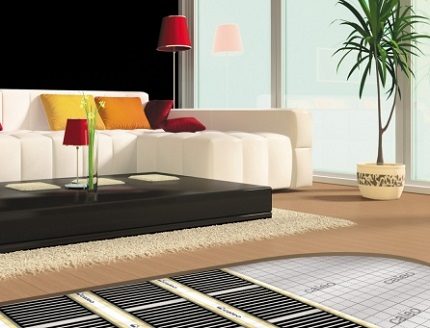

Една от най-търсените технологии е инфрачервеното фолио за подово отопление, което съчетава ефективност на работа, универсалност на приложение и лекота на монтаж. Различните видове термофолио имат подобен принцип на действие и технология на полагане.

Предимства и недостатъци на „фолийното“ отопление

В търсене на алтернативен метод за отопление на помещения, учените насочиха вниманието си към топлообмена в околната среда, който се осъществява благодарение на инфрачервените лъчи. Интерпретацията на природния процес е в основата на създаването на ИЧ-фолио.

Фолийното покритие отделя топлинна енергия в инфрачервения диапазон. Дългите вълни на излъчване нагряват околните предмети, които от своя страна натрупват и предават топлината на въздуха.

Приложението на инфрачервен филм за изграждане на топъл под получи широко разпространение благодарение на редица предимства:

1. Универсалност. Върху отоплителния слой е възможно полагането на почти всякакъв подов настил. С помощта на филма могат да се изолират стените и тавана.
2. Леснота на полагане. За създаване на системата топъл под не е необходимо да се демонтира старата основа, а самата процедура може да се извърши самостоятелно. Не се изисква специализирано оборудване.
3. Регулиране на температурата на нагряване. Към отоплителната система се свързва терморегулатор с широк диапазон от режими. Възможни са допълнителни настройки за управление: функция на таймер, разделяне на помещението на различни зони на интензивност на нагряване и др.
4. Мобилност на топъл под. При преместване на друго място за живеене, конструкцията може лесно да се свали и да се разстели върху друга повърхност.
5. Компактност на системата. Дебелината на ИК-покритието (до 0,5 мм) практически не влияе на височината на пода, което е особено важно за помещения с ниски тавани.
6. Ниска инерционност. Филмът бързо се „включва“ и ефектът става забележим след няколко минути.
7. Равномерност на затопляне. Помещението се отоплява по целия обем, „горещи“ и „студени“ зони липсват.
8. Поддържане на здравословен микроклимат. ИК-лъчите не изсушават въздуха и не изгарят кислорода. Производителите на „филмово отопление“ посочват лечебното въздействие на ИК-лъчението. Въздухът се йонизира и почиства от бактерии.

Благодарение на модулността, повредата на един участък от филма не води до повреда в работата на цялата система.

Отоплителният филм издържа на значителни динамични натоварвания. Може да се монтира в обществени заведения с висока проходимост. Срокът на експлоатация на ИК-отоплителната система е 15-20 години.

Иновационната технология има и отрицателни качества:

1. Електростатичността на нагряваните повърхности се повишава и предметите започват да привличат повече прах.
2. След изключване на отоплителната система помещението бързо изстива.
3. При монтажа е важно да се вземе предвид разположението на мебелите. Там, където ще стоят едрогабаритни мебели и техника с големи размери, ИК-филмът не се полага. Неспазването на изискването може да доведе до прегряване на системата.
4. Работата на топъл под води до повишаване на разхода на енергийни ресурси.
5. Покритието се страхува от влага и контакт с остри предмети.

Полагането на „филмово“ отопление трябва да се извършва внимателно и със спазване на нормите за безопасност.

Устройство и принцип на действие на ИЧ-фолио

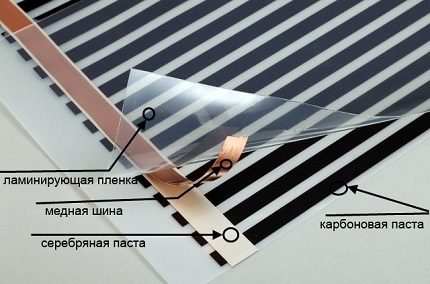

Инфрачервеният филм се изработва от здрав полимер. В процеса на производство върху гъвкавото платно се нанасят карбон-графитни ленти. Полупроводниковите участъци се свързват с медни и сребърни шини.

Финално покритие на материала – ламиниращо фолио (PET), което предпазва компонентите от проникване на влага, пробиви и възпламеняване. Плътният полимер не задържа излъчването.

Функции на основните слоеве на ИК-фолиото:

1. Карбонова паста или въглеродно-влакнесто платно – нагревателен елемент, който преобразува електрическата енергия в топлина.
2. Ленти от фолио (медни шини със сребро) образуват отоплителен кръг и равномерно разпределят топлинната енергия по повърхността на фолиото. Този елемент се контролира от термодатчика – при нагряване до нужната температура подаването на електрическа енергия спира.
3. Ламиниращо покритие – защитен електроизолационен и топлоустойчив слой (температура на топене на материала – 210°C).

Въглеродната наноструктура се отличава с уникални параметри. Атомите на веществото, формирани в хексагонална решетка, придават на материала способност за излъчване в ИК-спектъра.

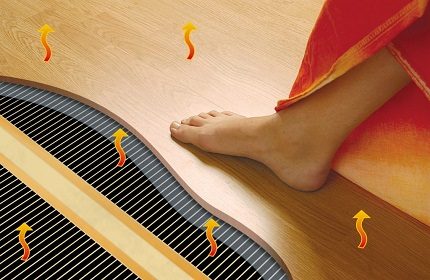

Принцип на работа на инфрачервеното фолио за под:

1. Електрическият ток се подава към системата.
2. Токът, който преминава през нагревателните елементи (фолирани ленти), се преобразува в топлинна енергия.
3. Нановъглеродните компоненти се нагряват и генерират ИК-вълни, чийто диапазон е 5-20 мкм.
4. Лъчите попадат върху предмети от интериора, стени и мебели. От нагретите елементи се затопля въздухът в стаята.

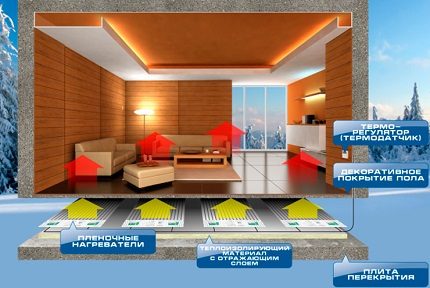

Освен фолиото, системата на инфрачервения топъл под включва: терморегулатор, термодатчик, контактни скоби и изолационни материали.

Термостатът контролира степента на нагряване чрез датчици, вградени в пода. По-сложните нагревателни системи са способни да променят температурния режим по зададен от потребителя алгоритъм.

С разновидностите на карбоновите топли подове, използвани при изграждането на жилищни помещения, и особеностите на тяхното полагане ще ви запознае следващата статия, която ви препоръчваме да прочетете.

Технически характеристики на материала

Приведените по-долу данни за инфрачервеното фолио за топъл под са с обзорен, осреднен характер. Конкретните характеристики на изделието трябва да се уточняват при покупка.

Предоставените данни са достатъчни за планиране на разположението на платната, очертаване на основата и изчисляване на мощността. Въз основа на техническите особености може да се разбере дали ИК-системата ще подхожда за експлоатация в конкретни условия.

Показатели на термофолиото:

1. Ширина на ролката – 50-100 см. За битови нужди, като правило, се използват покрития с ширина 50-60 см. При изграждане на баня, офис или промишлен обект – 70-100 см. Общото енергийно потребление е почти еднакво, но по-широкият материал ще струва по-скъпо.
2. Дължина на лентата – 6-50 м. Пределно допустимата стойност се определя от производителя. В дълго помещение е целесъобразно да се извърши отделно свързване на половинките с инсталиране на два терморегулатора.
3. Захранване от мрежата 220 V. Използва се битова еднофазна електрическа мрежа.
4. Пикова консумирана мощност – до 150-230 Вт/кв.м. Параметърът зависи от производителя и вида на фолиото. Средно, за поддържане на температурата в помещението 21-24°C (30°C на повърхността на фолиото), консумацията на енергия ще бъде 25-45 Вт/кв.м.
5. Температурата на топене на термофолиото е 210-250 °C. При спазване на всички правила за полагане на топъл под, температурата на повърхността на ИК-покритието никога няма да достигне критични стойности.

След включване фолиото се нагрява до максимална температура за 2-3 минути.

Ефективността на ИК-лъчите от далечния спектър достига 90-95%. Ефективността на отоплението до голяма степен зависи от качествената топлоизолация на стаята. За да може системата да отоплява помещението, площта на термофолиото трябва да бъде не по-малко от 70-80% от повърхността на пода.

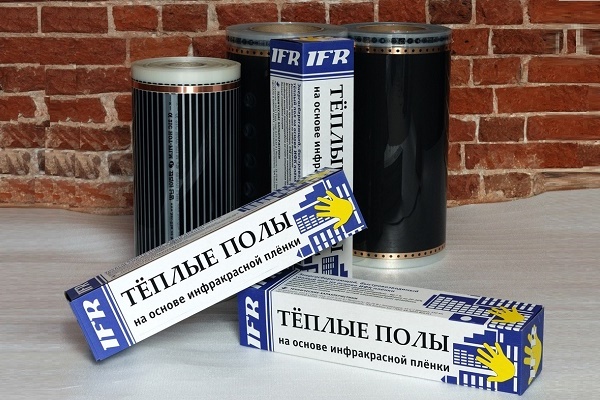

Видове и особености при избора на термофолио

По структура и принцип на действие инфрачервените фолиа са сходни помежду си. Основната разлика е съставът на нагревателния елемент и максималната температура на нагряването му. Освен тези параметри, при избора трябва да се обърне специално внимание на качеството на «сглобката» на термофолиото и репутацията на фирмата производител.

Разновидности на ИЧ-фолиа за подово отопление

В зависимост от типа нагревателен елемент се различават фолиа с въглероден или биметален нагревателен елемент.

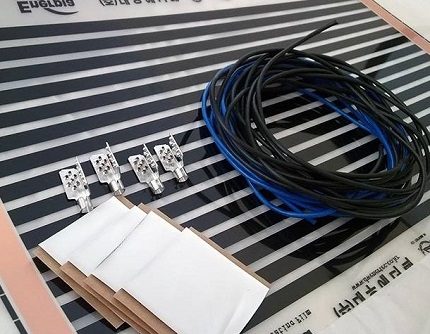

Особености на структурата и използването на въглеродно ИК-покритие:

• нагревателните елементи са изработени от карбоново влакно (въглеродна паста с добавки);
• образците с графитово покритие се отличават с висока здравина и дълъг експлоатационен период;
• в основата на покритието е износоустойчиво, еластично и здраво лавсаново фолио с добри диелектрични свойства.

Въглеродното фолио се използва за обустройство на хоризонтални и вертикални повърхности.

При полагане на инфрачервен под от въглероден тип трябва да се спазва паралелна схема на свързване. Фолиото се комбинира с различни подови настилки

Недостатък на карбоново-графитния материал е неговата скъпотия. Като по-достъпна алтернатива може да се използва биметално термофолио.

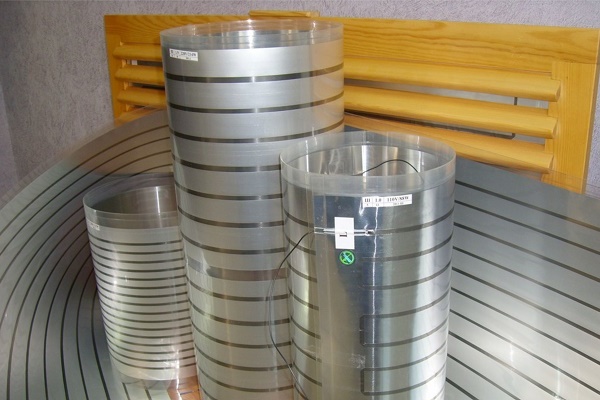

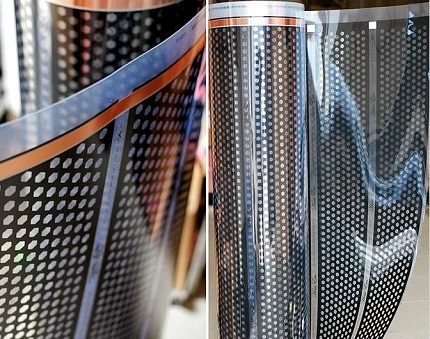

Особености на инфрачервения топъл под с «биметал»:

• в състава на нагревателния елемент се намират два метални слоя: алуминиев и меден;
• основата на материала е двойно еластично полиуретаново фолио;
• към системата не може да се свърже заземяващ проводник, затова свързването на елементите се извършва чрез УЗО или АВДТ – това усложнява полагането на топлия под.

ИК-фолио с биметален елемент не трябва да се полага под керамични плочки. С останалите покрития то се «разбира» нормално.

За удължаване на експлоатационния живот на топъл инфрачервен под, не се препоръчва да се задава режим на нагряване над 27°C. Редовното прегряване може да доведе до деформация на фолиото.

По ниво на нагряване термофолиата се разделят на две категории:

1. Високотемпературните осигуряват нагряване до 55°C. Приложението им е актуално в помещения, където топлият под е основен източник на отопление. Такъв материал е допустимо да се използва под плочки, керамзитово покритие, при изграждане на инфрачервени сауни или като первазно отопление.
2. Нискотемпературните модели се нагряват до 25-27°C. Оптималното приложение е полагане под ламинат, линолеум, паркет и килим.

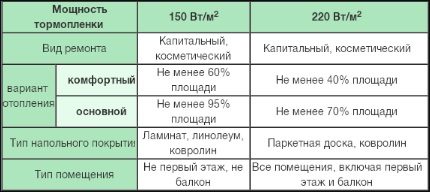

Разнообразието от ИК-фолиа условно се класифицира и по консумирана мощност. Изборът на този параметър се влияе от предназначението на материала и площта на нагряване.

Диапазони на специфичната мощност:

• 130-160 W/кв.м – отопление на малка площ, полагане под „леки“ подови настилки;
• 170-220 W/кв.м – фолио под керамогранит и плочки, както и за просторни помещения;
• над 220 W/кв.м – изграждане на система топъл под в промишлени сгради, автомобилни бояджийски работилници и инфрачервени сауни.

При избора на мощност трябва да се вземе предвид и височината на таваните. Колкото е по-малка, толкова по-рентабилно и ефективно ще бъде отоплението.

Термофолио със средна мощност може да се използва като основен източник на топлина в региони с мек климат. В останалите ситуации инфрачервеният топъл под служи като локално, допълнително отопление.

Признаци за качествен продукт

При избора на ИК-фолио специалистите препоръчват да се огледа внимателно.

Качеството на покритието може да се определи по външния вид:

1. Млечният оттенък на основата свидетелства за използване на пожароустойчив и високоякостен полимер. Напълно прозрачната база е по-евтин аналог, подложен на термична деформация.

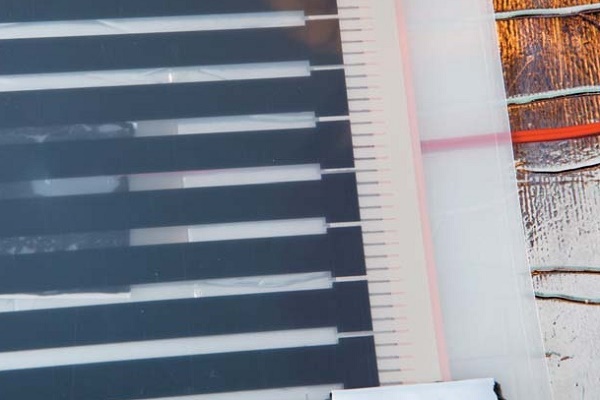

2. Токопроводимите ленти трябва да имат ясни граници. Недопустимо е просветване или повреда. Сребърната част може да излиза извън медната шина с 1,5-2 mm, минималната ширина на лентата е 1,5 cm.

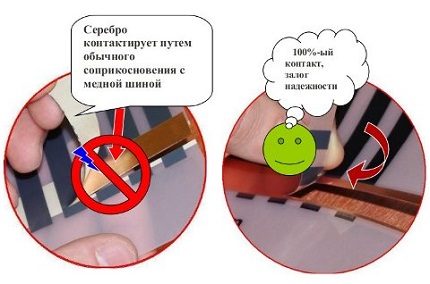

3. Медната и сребърната лента трябва да се свързват по „сух“ начин – под въздействие на висока температура (90°C) и налягане. „Мокрият“ метод е по-малко издръжлив – елементите се фиксират помежду си с токопроводимо лепило.
4. Оптималното разположение на въглеродно-графитните излъчватели е плътно или на ивици. Нестандартните вариации на напрашване са маркетингов ход. Ефективността на работа на фолиото при сложни геометрични форми на лентите не се увеличава.
5. Широките платна са по-лесни за полагане. Освен това рискът от прегряване е малко по-нисък в сравнение с тесните аналози.

Външната ламинация на ИК-фолиото трябва да бъде изработена от същия полимер като основата. Допустимо е използването на покритие с по-малка дебелина.

Трябва да се избира ИК-фолио с високо съдържание на сребро (от 70%). Металът намалява съпротивлението и подобрява токопроводимостта – вероятността от искрене се минимизира.

Преглед на популярни производители на ИЧ-фолио

Голямото търсене на топъл под провокира ръст на броя производители на ИК-фолио. Принципът на действие на предлаганата продукция е еднакъв, поради което основният критерий при избора е съотношението качество-цена.

На пазара добре са се доказали следните компании: Caleo, Rexva, Heat Plus, Monocrystal, Devi, Ensto Electrification, Теплолюкс и др.

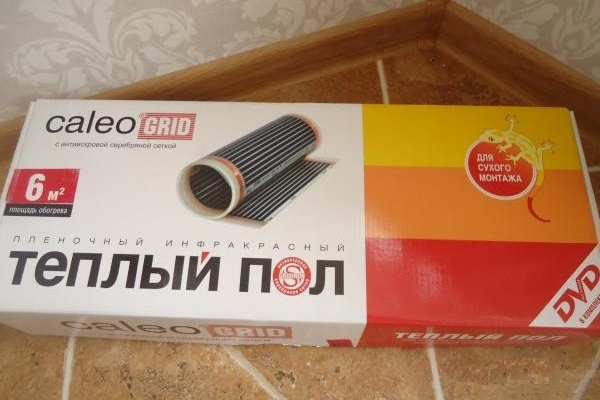

Caleo (Корея). Компанията разработи линия термофолиа – от прости решения до ултрасъвременни системи със саморегулация.

Производителят предлага четири модификации на термофолиото:

• Line – бюджетен маломощен вариант за компактни помещения;
• Grid – висока надеждност на достъпна цена; внедрена е патентована технология за прилагане на противоискрова сребърна мрежа;
• Gold – модели с решетка от сребро и саморегулиращ се ефект – след нагряване разходът на електроенергия намалява с 20%;
• Platinum– енергоспестяващи фолиа с променлива мощност – електропотреблението се намалява почти 6 пъти.

Термофолиото Caleo Platinum може да се монтира под мебели без риск от прегряване.

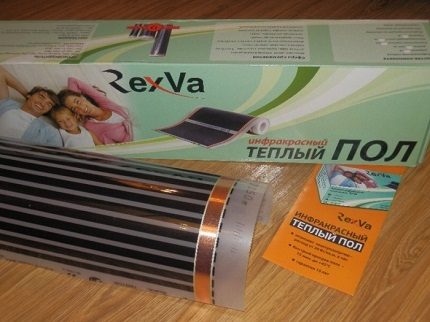

Rexva (Корея). Нагревателният елемент се състои от въглеродни ленти-пръчки с високоякостно полиестерно покритие. Свръхтънкото фолио се монтира под готовия под, на тавана или зад стенен панел.

Важна разлика на фолиото Rexva от аналозите – минимална дебелина на въздушния слой на мястото на контактите благодарение на усъвършенстван процес на ламиниране

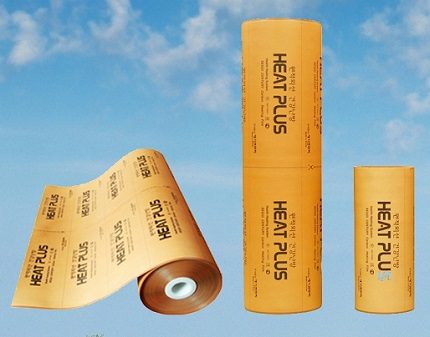

Heat Plus (Корея). Компанията произвежда „раирано“ и плътно термофолио. Равномерното нанасяне на карбон върху полиестерна основа позволява да се избегнат „мъртви“ зони, да се разшири площта на нагряване и КПД на системата.

Цената на ИК-фолио с непрекъснат нагревателен елемент надвишава няколко пъти цената на традиционния материал. Въпреки това производителят уверява, че инвестициите ще се изплатят след една година.

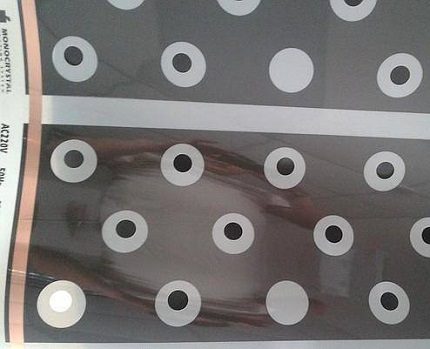

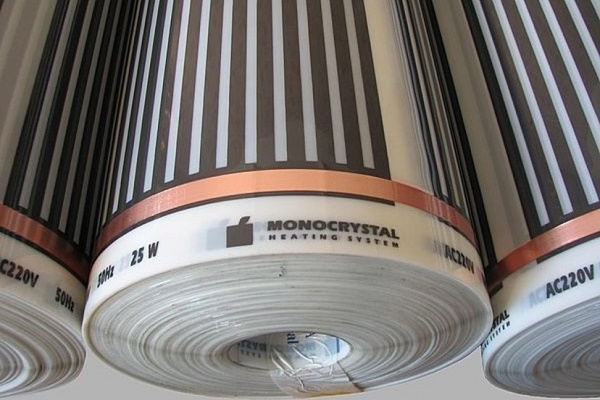

Monocrystal (Украйна). Продукт на съвместните разработки на служителите на НПК Монокристал и учени от Харков на базата на корейски технологии. Особеност на материала – наличието на по-дебел карбонов слой позволи да се откаже от използването на сребърна паста. Тази алтернатива не влияе на стабилността на електрическия контакт.

Важно предимство на ИК-фолиото от компания Monocrystal – достъпна цена. Гаранцията на производителя е 10 години. Техническите характеристики на материала не отстъпват на продуктите на корейските марки.

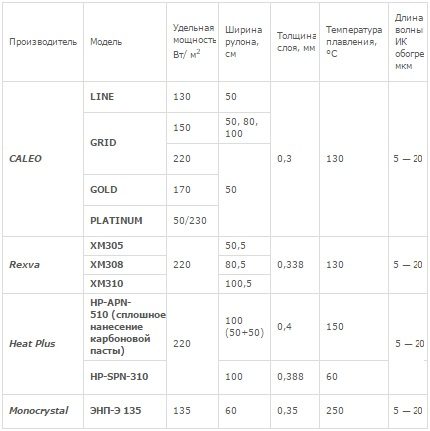

За да получите по-пълна представа за термофолиото на различни производители, трябва да сравните характеристиките на продукцията.

В асортимента на Monocrystal има високомощни фолиа – ЕНП-6.1 (250 W) и ЕНП-6.2 (300 W). Те са разработени специално за полагане под плочки.

Един от характерните представители на филмовите отоплителни системи е продукцията на марката ПЛЕН, с принципа на действие, разновидностите и полагането на която препоръчваме да се запознаете.

Правила за полагане на подово отопление

Процесът на монтаж на подово отопление от термофолио е доста прост. Въпреки това, получаването на ефективна, безопасна и дълготрайна отоплителна система е възможно при спазване на редица правила на всеки етап от изпълнението на работите.

Стандартната монтажна процедура включва редица традиционни стъпки, които основно се прилагат за изграждане на всякакъв тип карбонов филмов под:

Ако при проверката се установят слабо направени връзки или неправилно нанесена битумна изолация, поправяме грешките, след което пристъпваме към сглобяването на системата.

Разработка на проект и изчисление

Преди монтажа на покритието се извършва изчисление и се създава проект за разположение на фолиото. На първо място трябва да се начертае план на помещението и да се отбележат на скицата местата за поставяне на мебели – в тези зони термофолиото не се полага.

За изчисляване на необходимото количество фолио е необходимо да се знае общата площ на помещението, както и общата площ на ниско разположените и неподвижни предмети от интериора.

При изчисленията се вземат предвид някои нюанси:

1. Ако подовото фолио е основна отоплителна система, площта на ИЧ фолиото трябва да съставлява 70-80% или повече от повърхността на цялото помещение. Когато топлият под е спомагателен източник на топлина, площта на покритието му не може да бъде по-малка от 40%.
2. Разстоянието между стената и термофолиото – 10-40 см. Минималното разстояние до мебелите – 10 см.
3. Разкрояването на материала трябва да се извършва така, че дължината на едно платно да не надвишава 8 m.

При изчисляване на мощността на системата трябва да се вземат предвид обемът на ремонтните работи, вариантът на отопление, типът на помещението и подовото покритие.

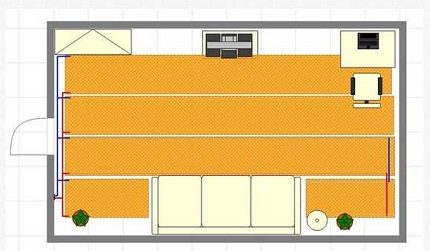

Схемата на полагане на инфрачервено фолио трябва да показва посоката на платната. Производителите препоръчват разположението да се прави по дългата стена – броят на разрязванията при завоите ще намалее.

Изисквания към подготовката на основата

Подготовката на мястото за полагане включва следните действия:

1. Издълбаването на стената за кабелите и монтирането на температурния датчик. Окабеляването трябва да бъде в пластмасова гофрирана тръба.
2. Проверка на равността на основата. Допустимото отклонение по хоризонтала е 3 мм. Малките неравности и отчупвания могат да бъдат отстранени с тънък слой саморазливни подове.
3. Повърхността трябва да бъде чиста. Черният под трябва да бъде прахосмукан, измит и изсушен.
4. Полагане на хидроизолационен филм. Слоят ще предпази ИК-системата от проникване на влага отдолу.
5. Топлоизолация на основата. Изискването е актуално при изграждане на топъл под в частна къща или в апартамент на първия етаж. Като топлоизолатор ще подхожда фолиран утеплител – монтажът се извършва с метализираната страна надолу.

Необходимо е да се провери херметичността на съединението на пода и стените. Незначителните пукнатини могат да доведат до забележими топлинни загуби. Всички вдлъбнатини, дефекти и отчупвания трябва да бъдат „разшити“, почистени и запълнени със строителна пяна.

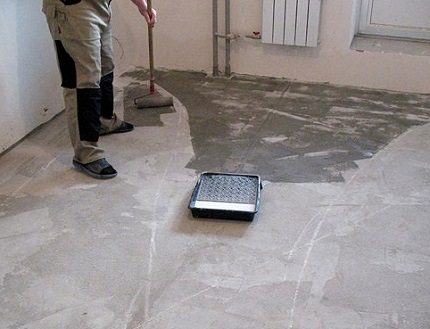

За обезпрашиване на бетонната основа е по-добре да се използва грунд. Импрегнацията се разпределя равномерно по повърхността с четка или с пръскачка. Допълнителен плюс – повишаване на износоустойчивостта на бетона.

Монтаж и свързване на системата

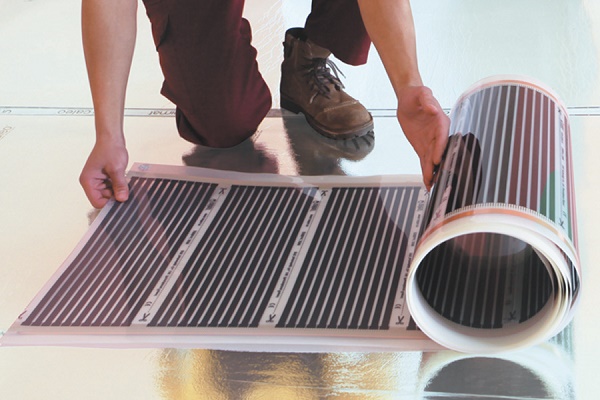

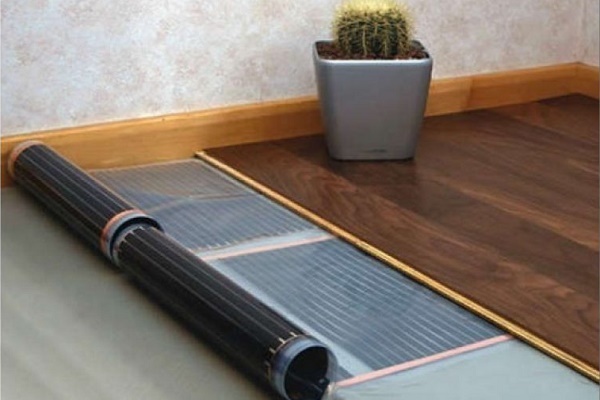

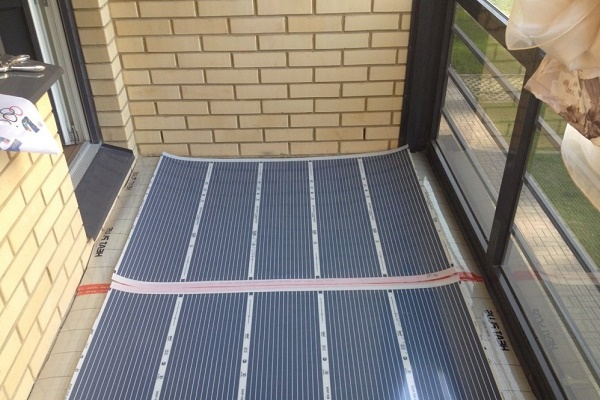

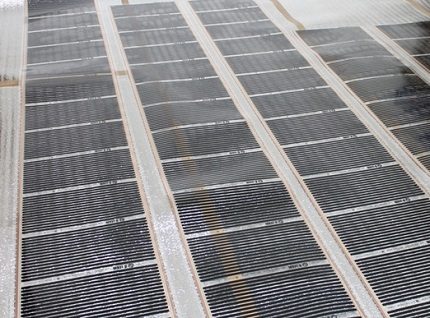

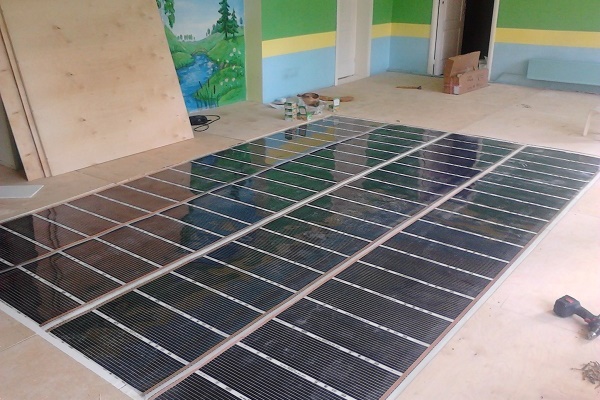

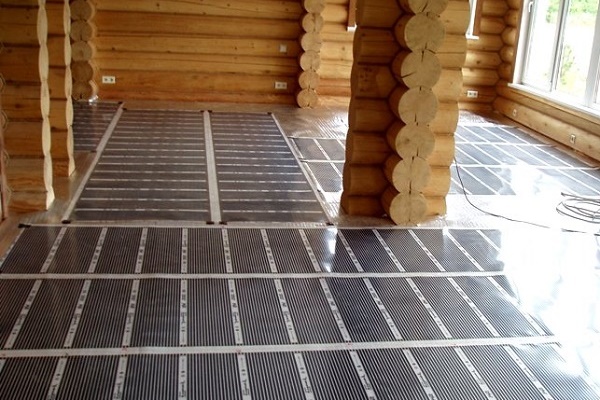

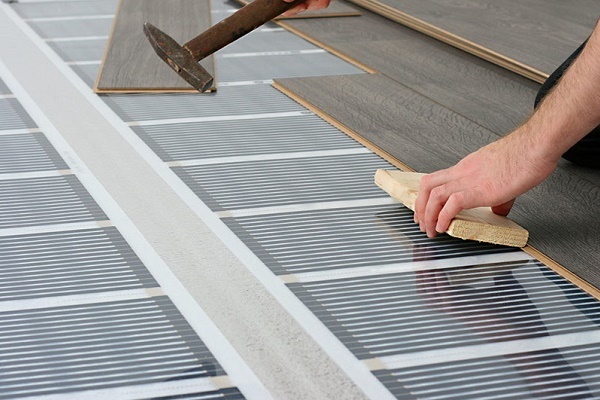

Полагането на инфрачервения филм се извършва в следната последователност:

1. Да се направи разчертаване за разполагане на листовете, като се вземе предвид разстоянието между краищата на термофилма – 5-10 см. Припокриването на покритията е недопустимо.

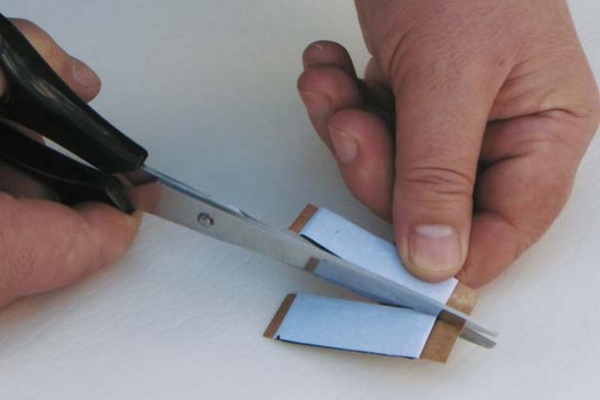

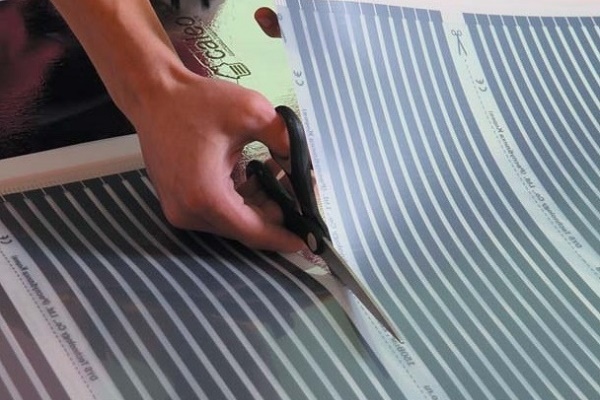

2. Да се разкрои филмът на ленти с необходимата дължина. Разрезът се прави по линията на рязане, обозначена с пунктир или ножици.
3. Листът да се постави според разчертаването с медни ленти надолу.
4. Филмът да се закрепи към основата с тиксо – не с непрекъсната лента, а с малки квадрати.

По време на монтажа трябва да се минимизира ходенето по ИК-филма, да не се поставят тежки предмети върху покритието и да не се изпускат инструменти.

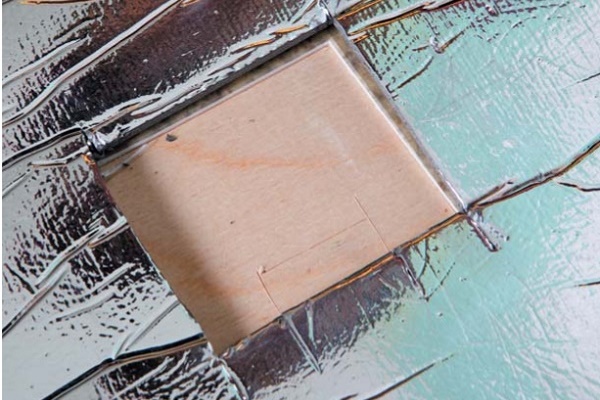

В топлоизолационната подложка се подготвя вдлъбнатина за разполагане на термодатчика, клемата и проводника. Изброените елементи не трябва да стърчат над повърхността на филма.

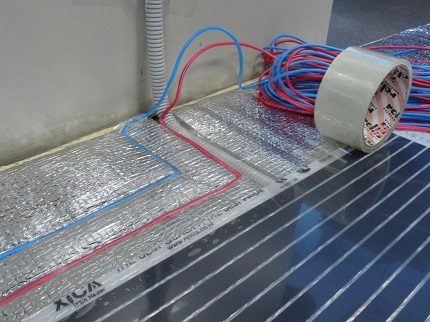

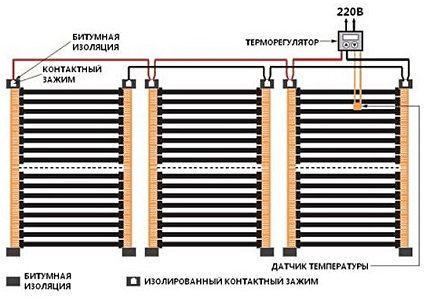

Последователност на свързване на системата топъл под:

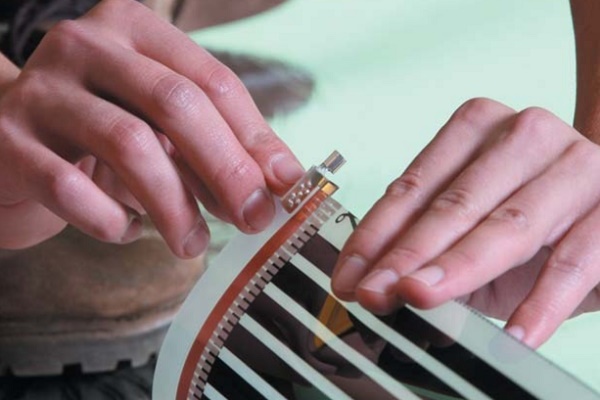

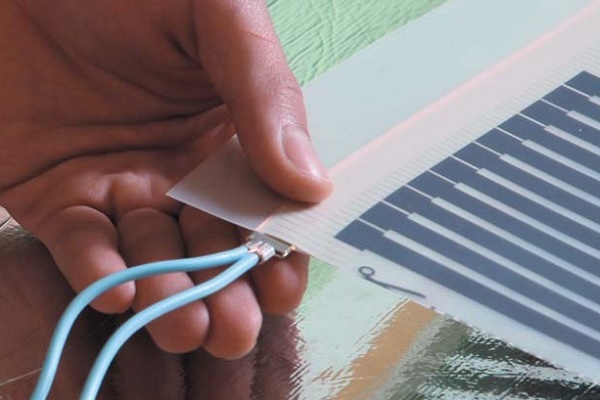

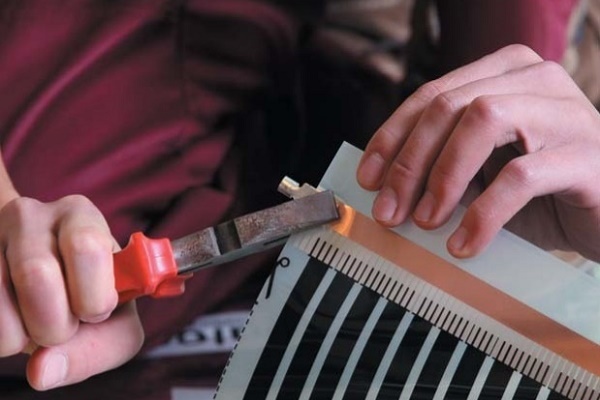

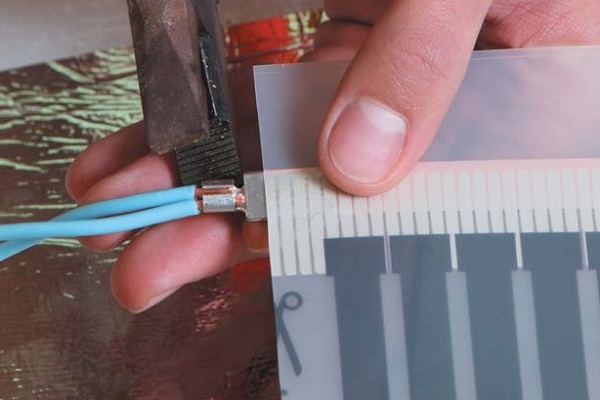

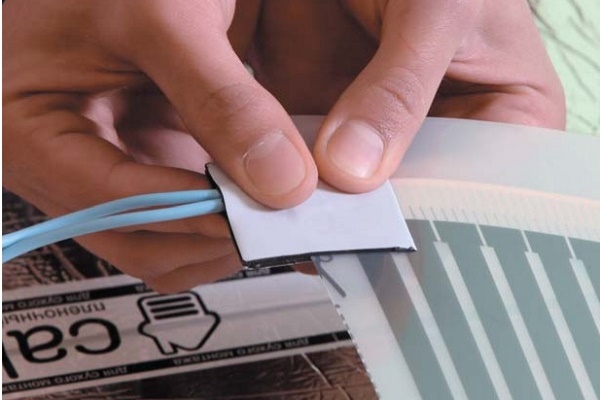

1. Към краищата на медната шина да се свържат клеми.
2. Да се монтират проводниците, като се спазва изискването за паралелно свързване – ляв с ляв, десен с десен. За улеснение на задачата могат да се използват проводници с различен цвят.

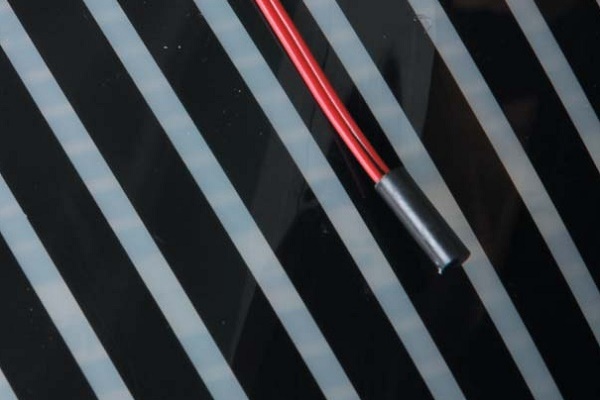

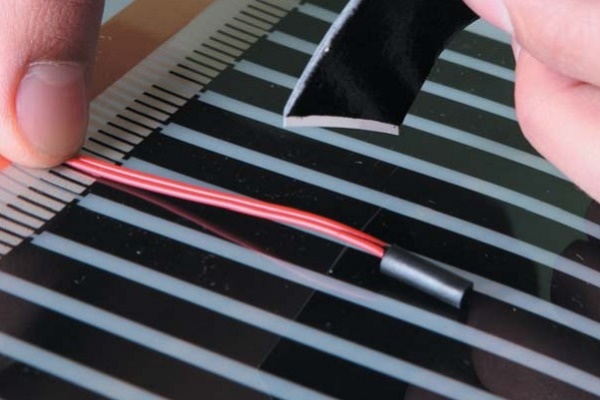

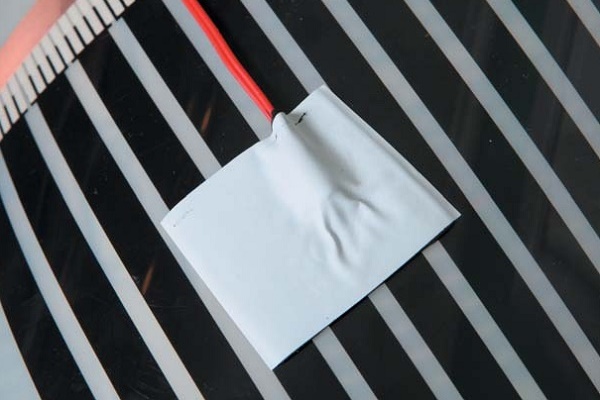

3. В центъра на нагревателната лента да се монтира термодатчик, като се вдълбае в топлоизолацията. Разстоянието от стената до измерителя е не по-малко от 50 см.

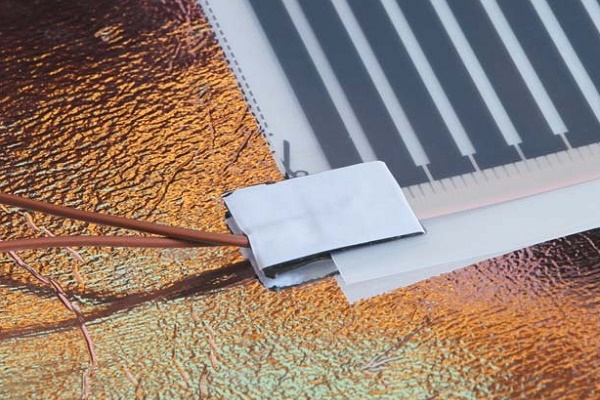

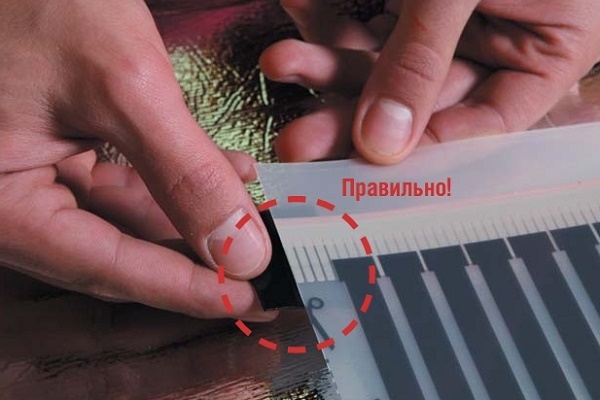

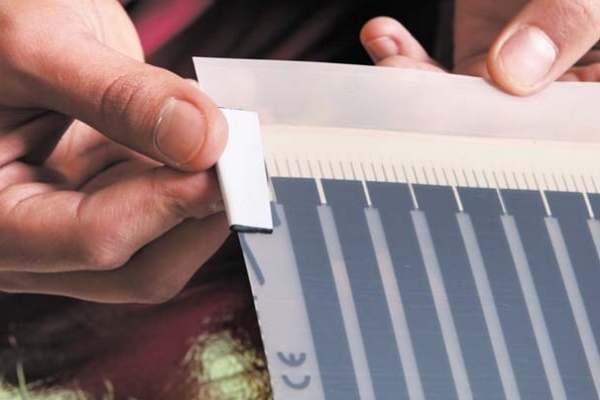

4. Местата на всички съединения да се изолират. От двете страни на клемите се прилагат битумни накладки. По аналогия да се обработят краищата на медната шина в отрязаните участъци.

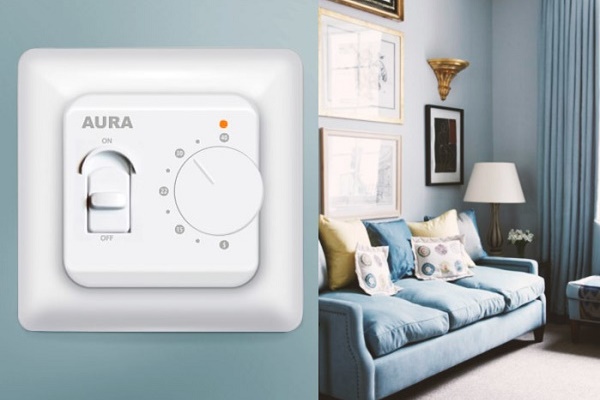

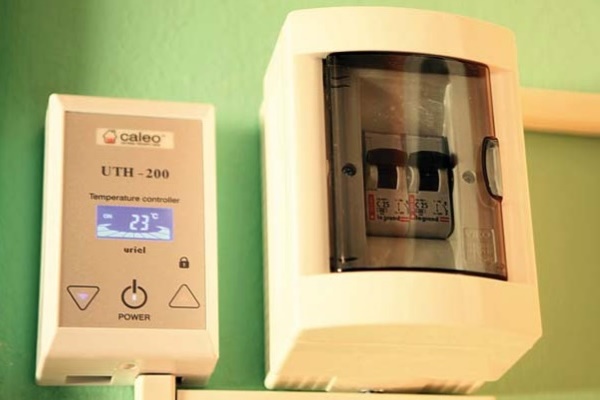

Накрая, проводниците се подвеждат към регулатора на температурата, който след това се монтира на стената.

Терморегулаторът се монтира на височина не по-малка от 20 см от пода, оптимално – 1 м.

Преди полагане на финалния под се извършва тестово пускане на системата. По време на отоплението не трябва да има страничен шум и искрене. Допълнително се проверява равномерността на загряването на ИК-фолиото.

Мерки за безопасност при извършване на работата

При изграждане на инфрачервен топъл под трябва да се спазват мерките за безопасност:

• ролката на нагревателното фолио не трябва да се свързва към електрозахранването;
• по време на монтажа на покритието мрежата трябва да бъде изключена от захранване;
• трябва да се изключи контактът на термофолиото с армировката и комуникациите;
• по-добре е да се въздържите от монтаж на филмов топъл под на места с висок риск от проникване на влага;
• не трябва да се прегъва, начупва и прерязва нагревателният кабел;
• полагането на фолиото се извършва при положителна температура.

Топлите ИК-подове не трябва да се разполагат в близост до нагревателни уреди: печки, камини и др. За закрепване на покритието е недопустимо да се използват винтове и гвоздеи.

С разновидностите на електрическия топъл под, правилата и особеностите на полагане на системите ще ви запознае следващата статия, която препоръчваме да прочетете.

Изводи и полезно видео по темата

Видео #1. Принцип на действие, технически и експлоатационни характеристики на ИК-фолиото в системата на топъл под:

Видео #2. Видове инфрачервено фолио и препоръки за избор на материал:

Видео #3. Правила и ред за изграждане на топъл под с термофолио:

Принципът на работа на инфрачервеното фолио се основава на природни процеси на генериране на топлина. Материалът има множество предимства и потребителите го оцениха по достойнство – сферата на приложение на ИК-фолиото е многостранна.

Най-търсено е покритието при изграждане на топъл под. Ако се спазват всички технологични изисквания, ще успеете самостоятелно да монтирате ефективна отоплителна система.
