Инфрачервен карбонов топъл под: принцип на действие и правила за полагане

За повишаване на комфорта във вилата или в градския апартамент сега активно се използват подови отоплителни системи. Благоприятен микроклимат може да създаде инфрачервен карбонов топъл под. При желание собственикът на дома може лесно да се справи с полагането, ако знае как да го монтира и свърже.

Ще ви разкажем как да инсталирате инфрачервена отоплителна система със собствени усилия. В представената от нас статия са описани подробно карбоновите варианти за подово отопление, посочени са технологичните особености. С нашите препоръки сглобяването на ИК топъл под няма да предизвика никакви затруднения, а самият той ще работи отлично.

Какво е ИК топъл под?

Инфрачервеният топъл под може да направи дома по-уютен за обитателите му благодарение на правилно подбран температурен режим.

Освен това, той може да стане основен вид отопление, ако с карбонов материал се покрият около 60% от площта на всяко помещение, където се изисква отопление.

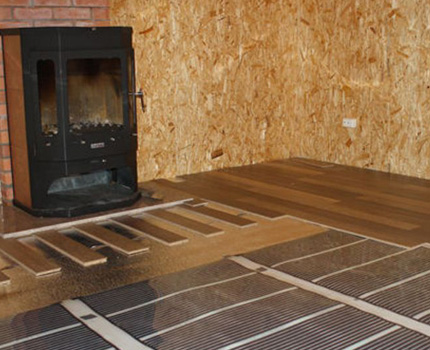

Ако системата се планира да се използва като допълнителен източник на комфорт, то е достатъчно полагането ѝ върху 40% от полезната площ

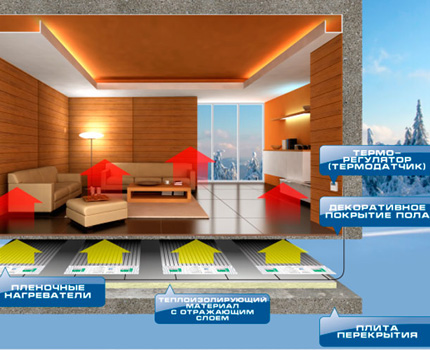

Принцип на действие на ИЧ отоплението

ИК топъл под от карбонови нагревателни елементи пропуска през себе си ток. В резултат на този процес възниква инфрачервено лъчение в диапазона 5-20 μm. То предава енергията си на предметите в помещението, заобикаляйки въздуха. Декоративното покритие на пода и всички мебели се нагряват от излъчващата се топлина, затопляйки въздуха.

В помещение с ИК топъл под се нагряват, на първо място, предметите, намиращи се долу. Поради това на нивото на главата на човек въздухът ще бъде малко по-хладен, което ще позволи да се предотврати появата на главоболие

Освен това подът постоянно ще бъде топъл благодарение на фолиото или системата от пръчки, положена под него. Ако това е единственият източник на отопление, то може да не се притеснявате за пресушен въздух. А и инфрачервените лъчи не могат да изгарят кислорода.

На действителната полза и привидната вреда от инфрачервеното лъчение е посветена статия, която препоръчваме да прочетат посетителите на сайта.

Разновидности на карбоновите системи

Нарастващата популярност на инфрачервените топли подове допринася за появата на конкуренция на пазара, което се отразява положително на цената на продукта. Качествените системи за подово отопление от въглеродни материали се усъвършенстват, а компаниите произвеждат подобрени модели, които позволяват да се получи максимална полза при минимални разходи за енергия.

Добре са се препоръчали следните въглеродни топли подове: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Голяма част от пазара принадлежи на южнокорейски производители, които предлагат достъпни цени и голям избор от въглеродно фолио.

По начина на поставяне инфрачервените топли подове се монтират:

1. мокър начин;
2. сух.

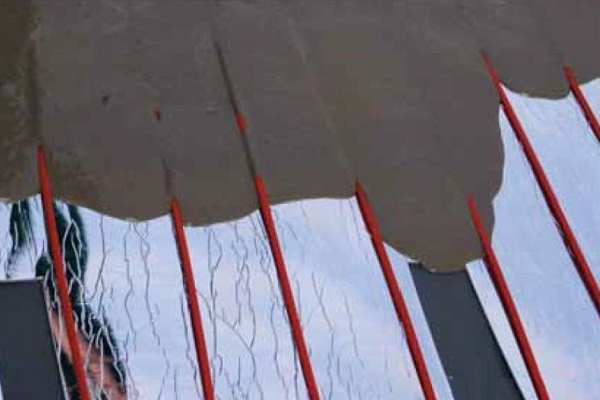

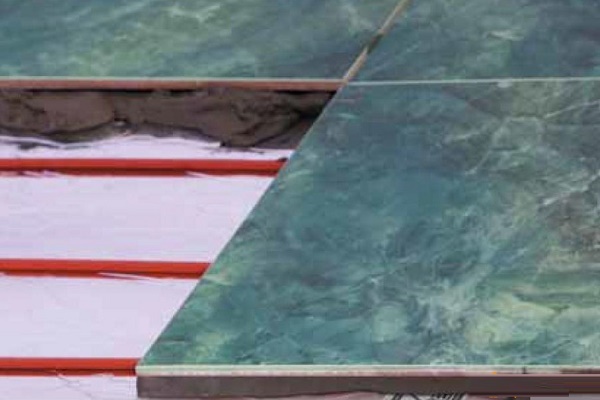

Мокрият начин – това е когато върху поставената система се излива замазка или слой от лепило за плочки. Готовият под ще може да се използва едва след пълното изсъхване. При сух монтаж отоплителното фолио не се залива с нищо. Затова няма да се налага да чакате цял месец за въвеждане в експлоатация.

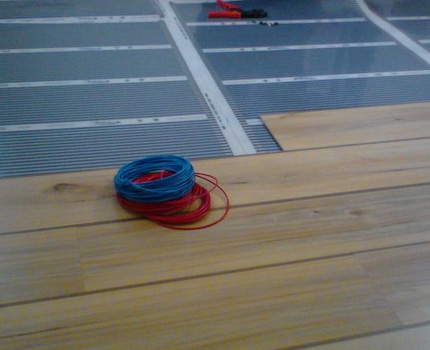

При сухия метод на полагане ще бъде достатъчно да изчакате няколко дни, ако това е предвидено от производителя на декоративното покритие.

По външен вид инфрачервените подове биват:

• филмови;
• пръчкови.

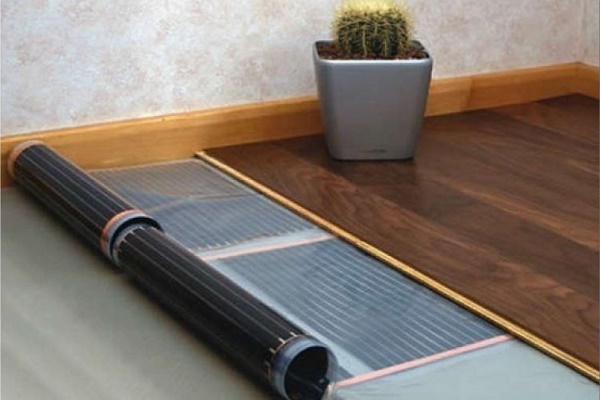

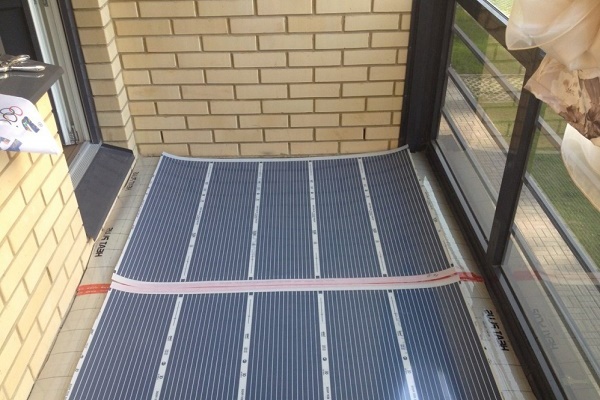

Филмовите са много тънки – 0,3-0,4 мм. Те се продават на ролка, чиято ширина зависи от модела и фирмата производител. Това може да бъде диапазон от 0,5 до 1 метър. Слоят с карбонов нагревател се нанася с принтер от едната страна на филма.

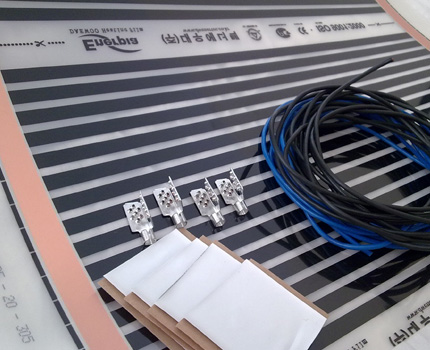

По двата края на ролката преминават медни шини. Този слой се защитава от двете страни със слоеве от полимерно фолио.

По начина на нанасяне на нагревателния елемент върху повърхността се различават следните филми:

• непрекъснати;
• ивичести;
• под формата на пчелни пити;
• с перфорация.

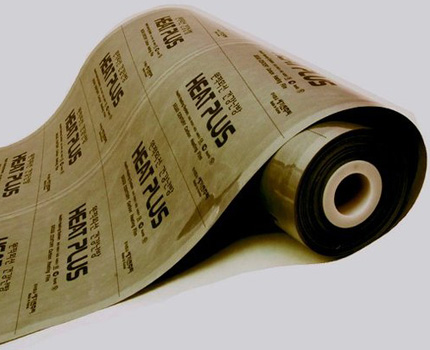

Филмът с непрекъснато нанасяне на карбон е най-съвършен – той има най-бърза скорост на нагряване и най-ефективно потребление на електроенергия.

Случайно физическо повреждане на участък от непрекъснат карбонов филм по никакъв начин не се отразява на неговата работоспособност.

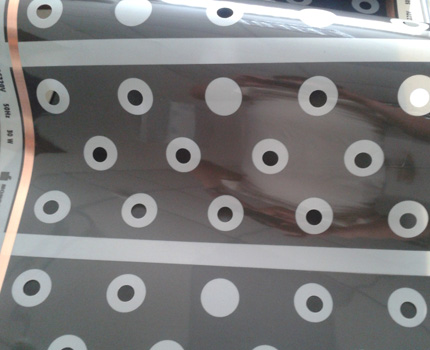

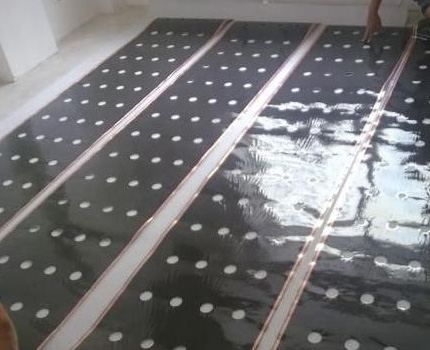

Перфорираният ИК филм е разработен за осигуряване на здраво сцепление с повърхността при заливане на замазката. В местата на перфорация липсва нагревателен елемент.

Перфорираният вариант на ИК филм е удобен за използване под полагане на подово покритие от керамични плочки.

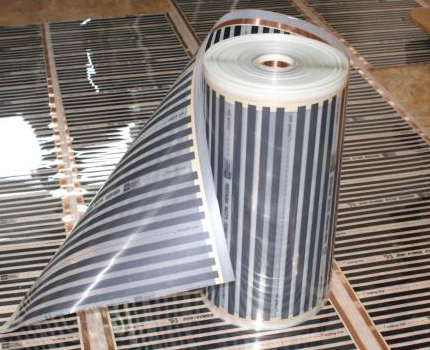

Ивичестият – най-популярен сред купувачите. На пазара можете да срещнете огромно количество предложения, различаващи се по ширина и дължина на ролката, по състав на нагревателния слой, продължителност на експлоатация и други характеристики. Неговото несъмнено предимство е, че е удобен за рязане при монтаж, без да се засягат карбоновите ивици.

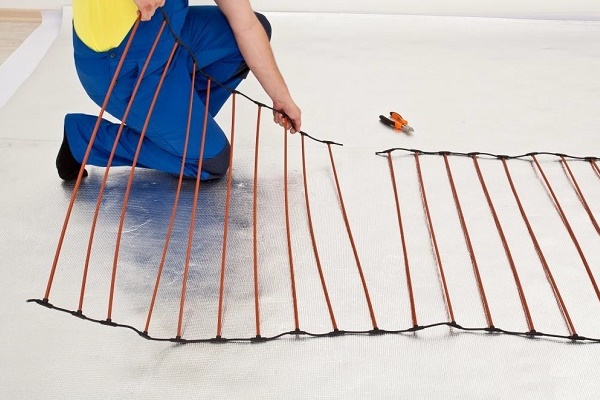

Пръчковият ИК под представлява ред от гъвкави пръчки, успоредно свързани помежду си с термоустойчив меден проводник. Вътре във всяка се намира нагревателен елемент, състоящ се от аморфен въглерод, графит и сребро.

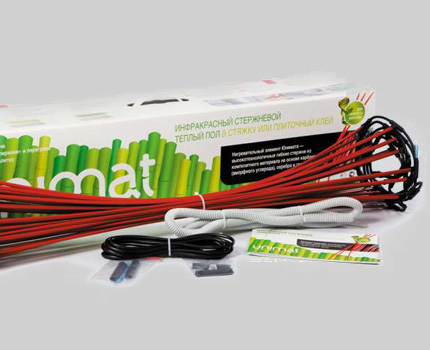

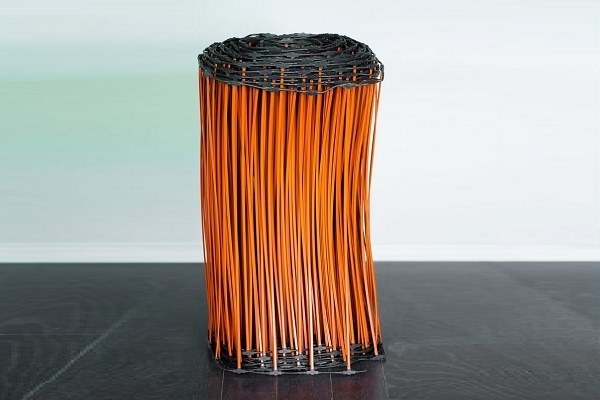

Топлият под е навит на ролка и е опакован заедно с компонентите, необходими при неговото полагане. Също така всеки производител прилага инструкция с препоръки за монтаж и експлоатация.

ИК системата за отопление под формата на пръчков мат притежава способност за саморегулация. Не я плаши голям диван, който ще стои постоянно на едно и също място. Пръчките, разположени под мебелите, никога няма да прегреят.

Правила за полагане на карбонов топъл под

Ефективността на всеки модел ИЧ подово отопление зависи от правилния монтаж и свързване. Дори най-качествената и скъпа система няма да работи, ако се пренебрегнат препоръките на производителя, дадени в инструкцията.

Как да поставите пръчков мат?

Приятно е, като се върнете у дома и свалите обувките, да усещате топлина под краката. За това е достатъчно правилно да поставите ИЧ подово отопление. Най-скъпият вариант е пръчковият. Но той се характеризира с дълъг експлоатационен живот – от 25 години. А и гаранцията на производителя радва – около 10 години.

Най-купуваният е пръчковият мат от Unimat. Производителят веднага предоставя подробна инструкция за инсталиране на системата и всички компоненти. Това позволява лесно да извършите полагането сами, без да губите време в търсене на необходимите материали.

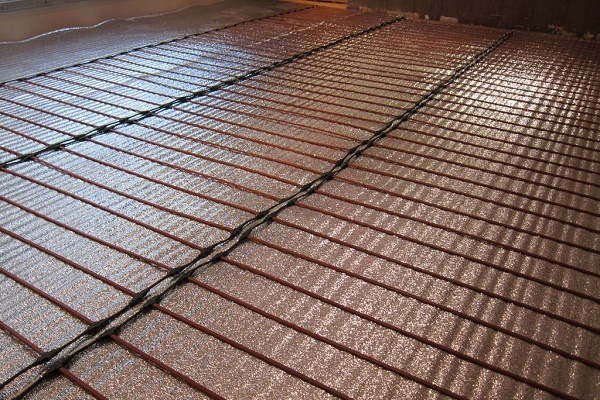

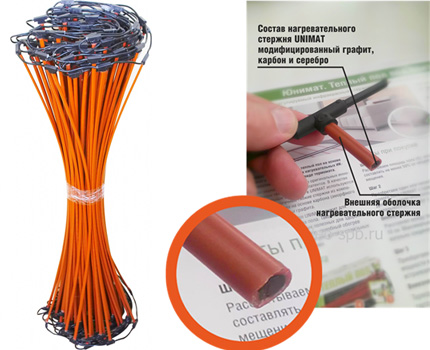

Пръчките, разположени успоредно под формата на въжена стълба, осигуряват работоспособността на системата дори при повреда на един или два от тях

Топлият ИЧ под от пръчков тип притежава способност самостоятелно да регулира температурата вътре в системата. Това изключва опасността от прегряване и повреда на отделни пръчки, разположени под тежки и обемни мебели.

За правилното полагане първо трябва да изравните основата на пода. След това определете място за инсталиране на терморегулатора и температурния датчик. Важно е тези 2 елемента да са на достъпно място и да не са покрити с тежки мебели.

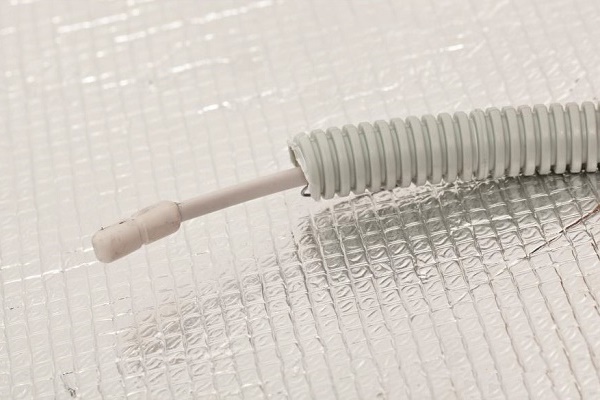

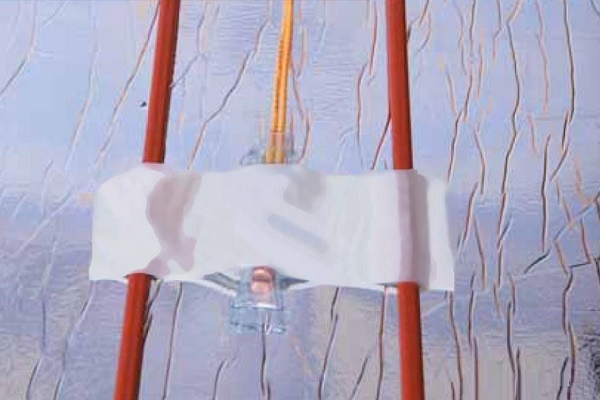

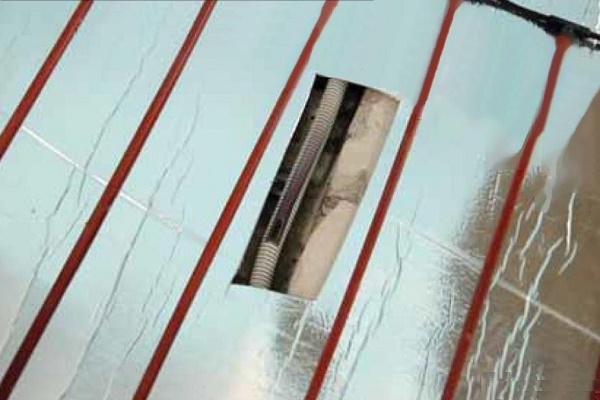

Температурният датчик трябва да се постави в канал, изрязан в пода. Предварително се поставя в гофрирана тръба с метален сонда и заглушка. Малките отпадъци, останали след изрязването на канала, трябва задължително да се премахнат.

След това трябва да разстелете топлоотразяващ материал с фолиото нагоре. Всички съединения на отделните части на ролката трябва внимателно да се свържат една с друга с лепяща лента. Също така, като използвате скоч, строителен телбод или лепило, трябва да прикрепите този слой към основния под. Сега можете да започнете да разполагате мата от карбонови пръчки.

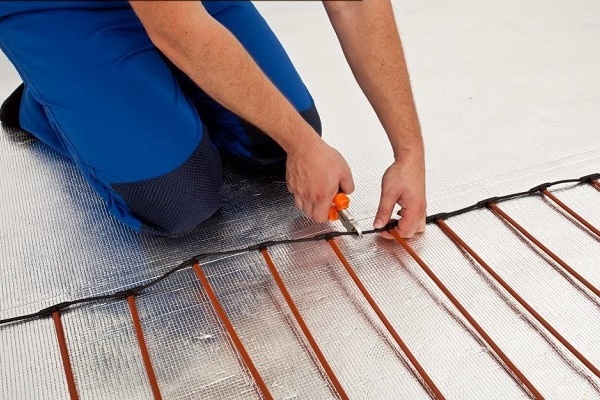

Правилно е да започнете да размотавате ролката от страната на инсталиране на терморегулатора. За да разгънете мата в обратна посока, трябва да разрежете свързващия проводник точно по средата между 2-те пръта. Това може да се прави, докато се покрие цялата площ за полагане на системата за подово отопление, но не повече от 25 линейни метра.

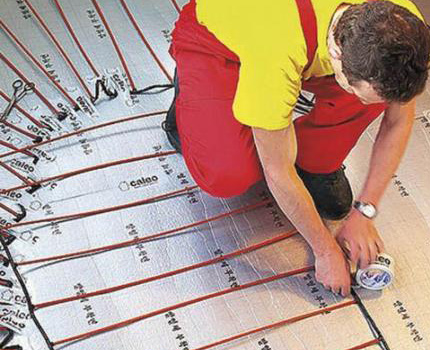

Не трябва да допускате кръстосване на отделните пръти на ИК мата. Това е важно правило за монтаж на системата.

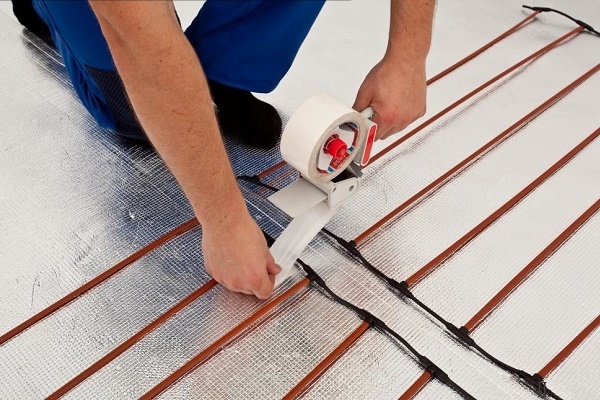

Остава внимателно да фиксирате монтираната конструкция с тиксо и да изрежете отвори в топлоотразителния материал по цялата площ. Това ще осигури надеждно сцепление при изливане на замазката или нанасяне на лепило за плочки.

Следващият етап – свързване и изолация на карбоновата отоплителна система. Тук е важно да се придържате към препоръките, дадени от производителя в инструкцията, и да използвате материалите, които са включени в комплекта на подовото отопление.

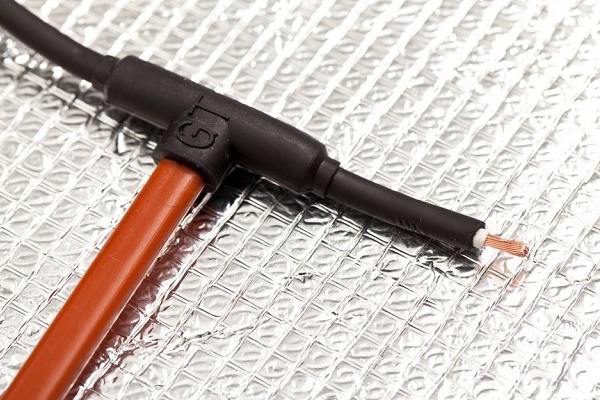

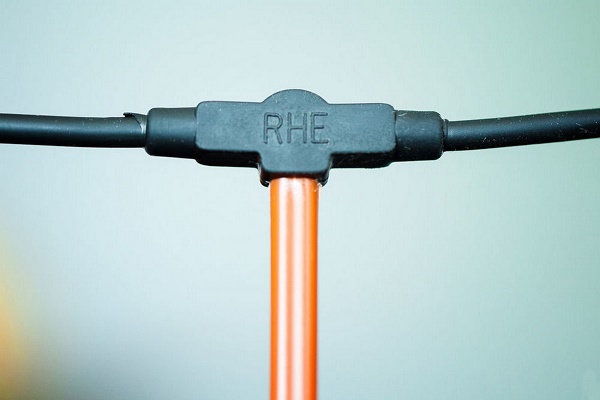

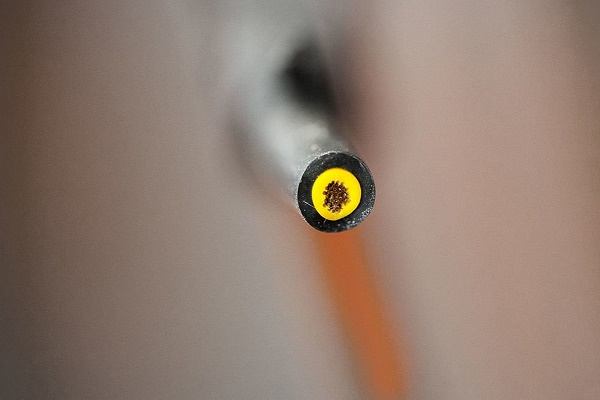

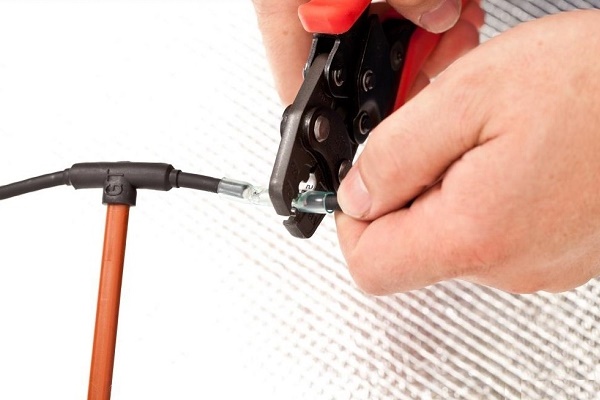

Предстои с монтажни проводници да съедините лентите на въглеродния мат, като отстраните изолацията на краищата, които ще се съединяват. За надеждното им фиксиране са приложени гилзи в термоусаждаща се пленка. Всяка гилза се поставя върху оголения проводник на мата и свързващия проводник и се затяга с обтягащи клещи.

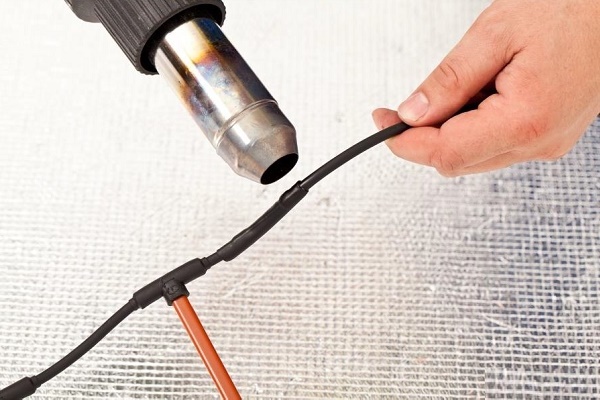

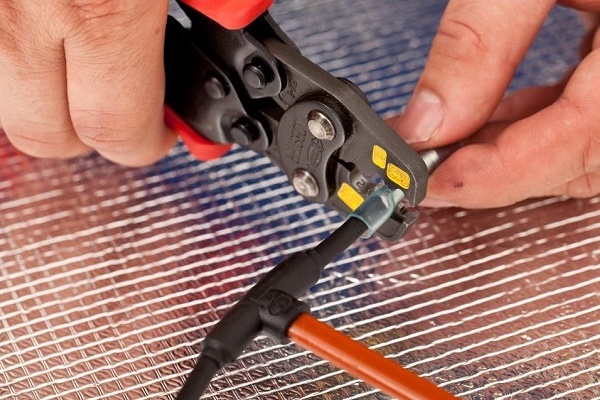

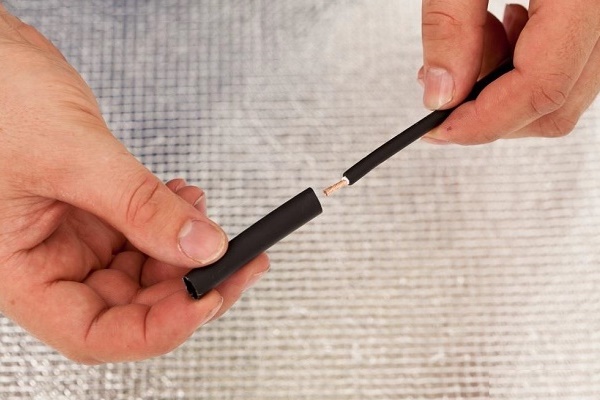

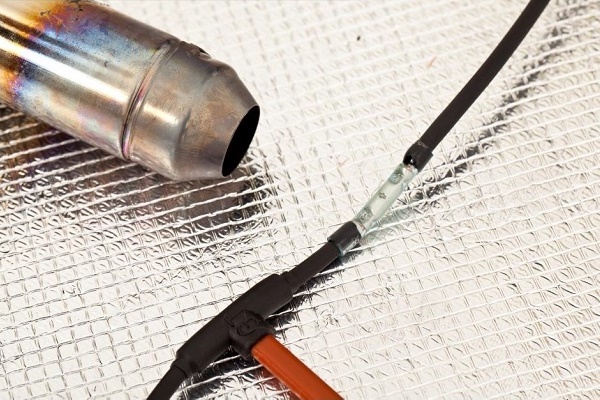

Изолационната пленка, която се намира отгоре на гилзата, приема работното си състояние след прилагане на технически сешоар. Отгоре се поставя още една изолационна пленка, която също се свива със сешоар. Такова съединение с двойна изолация е здраво и надеждно. Не се страхува от влага.

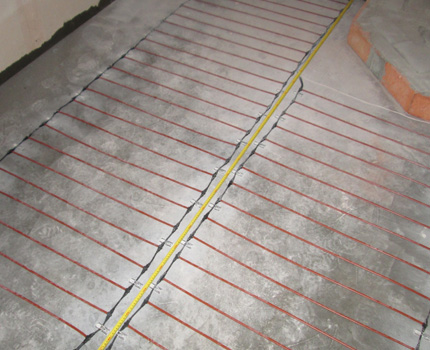

Аналогично се свързват всички останали страни на мата към свързващия проводник. Краищата се изолират с крайна пленка, свиват се със сешоар и се обтягат с клещи.

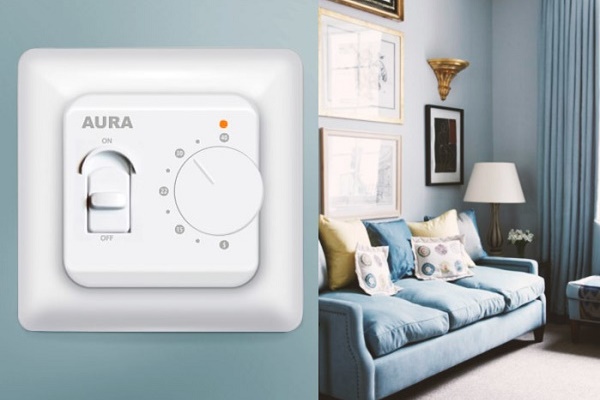

Следващата стъпка – свързване на краищата на свързващия проводник в клеморед на терморегулатора според приложената към него схема. Важно е да не се объркат захранващите проводници с нулевия и заземителния. Не забравяйте да свържете температурния сензор.

Остава най-отговорният момент – да тествате работоспособността на карбоновия мат. За целта задайте желания температурен режим и включете системата. Изчакайте 15-20 минути и преценете резултата. Ако всичко е наред, можете да пристъпите към заключителния етап – изливане на замазката или покриване с лепило за плочки.

Нагледно процесът на инсталиране на пръчково подово отопление е представен в следната фото-галерия:

За сглобяване на системата от карбонови пръти трябва предварително да се състави план, например, такъв:

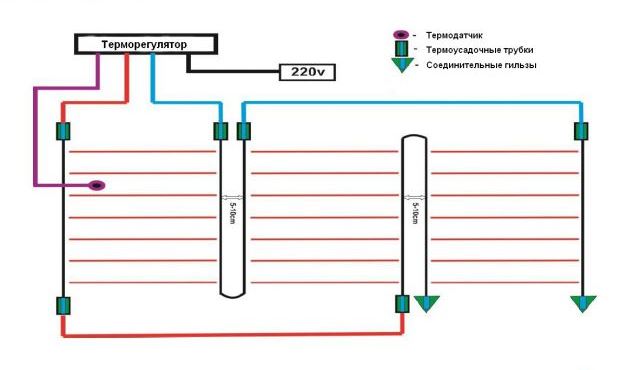

При изготвяне на схемата за полагане на прътовата система трябва да се помни, че прътите не трябва да се пресичат или докосват един друг. Максималната дължина на прътовата лента е 25 m (+).

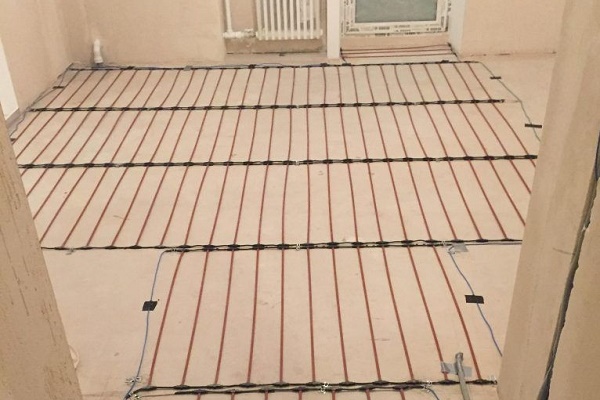

След извършване на разположението на карбоновото отопление пристъпваме към завършващите етапи на устройството:

Основи на монтажа на нагревателно фолио

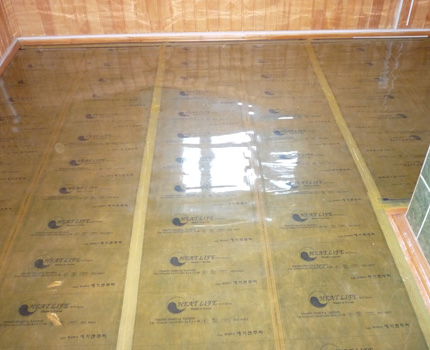

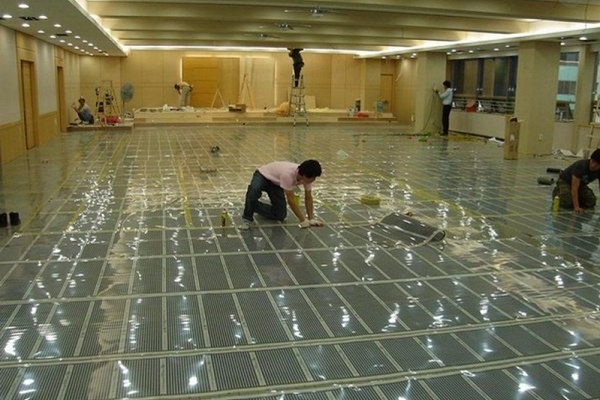

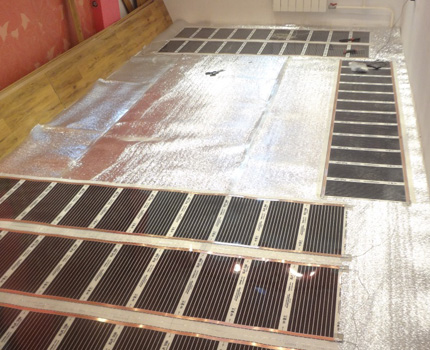

Фолиевият ИК топъл под се монтира по всички препоръки, дадени от производителя в инструкцията. Технологията на монтаж е аналогична на правилата за полагане на прътовия мат. Основната отличителна особеност е, че трябва да се вземе предвид бъдещото разположение на мебелите. Под мебелите не трябва да се полага карбоново фолио.

Важно е ИК фолиата да не се застъпват едно върху друго. Необходимо е да се спазва разстояние от 5–10 см между тях. Същото правило важи и за полагането на прътовия мат – не трябва да се допуска пресичането на два или повече пръта помежду им.

Когато са извършени разполагането на топлоизолационния слой, разполагането и закрепването на карбоновото фолио към него, не е необходимо да се изрязват отвори за по-добро сцепление на замазката. Трябва само да се изолират местата на срязване на медната шина с битумна изолация, като се затворят напълно сребърните контакти по целия срез.

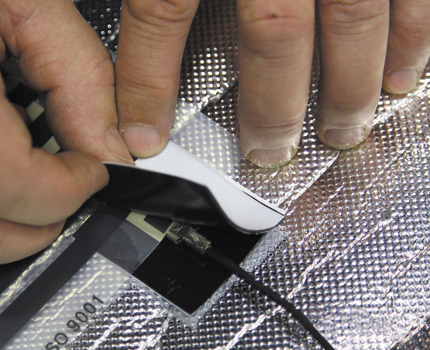

Остава да свържете лентите помежду им и към терморегулатора, като използвате проводниците, които са включени в комплекта.

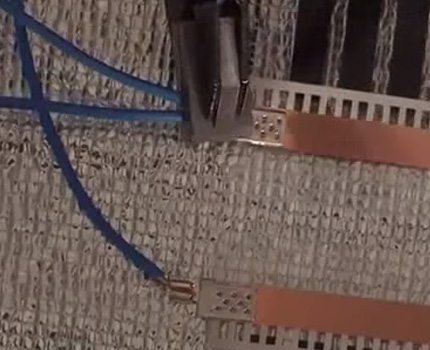

Тук ще има някои разлики – на медната шина се монтират контактни скоби, в които трябва да се поставят краищата на свързващия проводник, оголени от изолацията.

Те се притискат плътно от страната както на вложените проводници, така и на медната шина. Всяка такава връзка се изолира от двете страни със специална изолация, която е включена в комплекта на топлия под.

Още една разлика от процеса на инсталиране на прътовия вариант – температурният датчик не се поставя в жлеб, а се закрепва с лепяща лента директно върху една от нагревателните ленти, ако това е фолио с ленти. Датчикът трябва внимателно да се потопи в топлоизолационния слой, като се изрече съответната клетка. Това в бъдеще ще предотврати неравности при полагането на декоративното покритие.

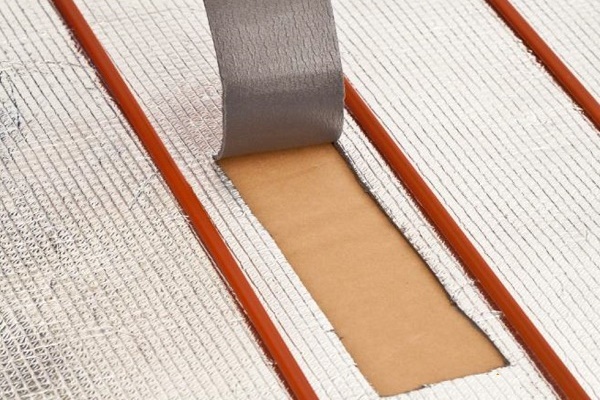

Аналогично се оформят разрезите на местата на разположение на скобите и всички пътища на преминаване на проводниците. Положените проводници се залепват с тиксо. Остава да свържете системата към терморегулатора, като използвате схемата, дадена в инструкцията. Ако мощността на ИК пода е над 2 kW, то трябва да се свърже към електрическата мрежа чрез отделен автоматичен прекъсвач.

След свързването трябва внимателно да се провери работоспособността на системата, качеството на свързване на отделните елементи и нагряването на всички ленти, като се включи в мрежата. Ако всичко е изпълнено качествено, може да завършите инсталацията, като поставите върху нагревателното фолио специална подложка за ламинат или защитно полиетиленово фолио.

Остава да поставите декоративното покритие и да се наслаждавате на всички предимства на регулируемото отопление. Фолиевият топъл под най-често се покрива с ламинат, линолеум или мокет.

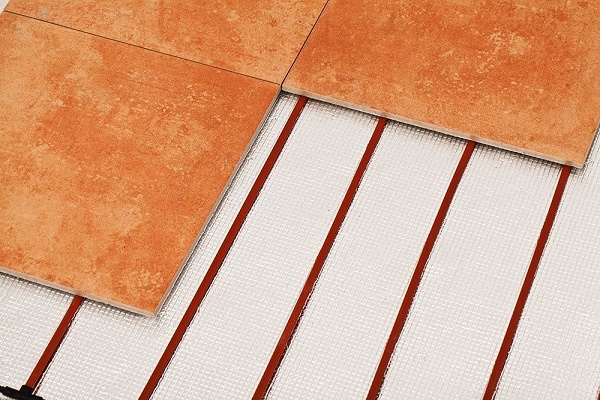

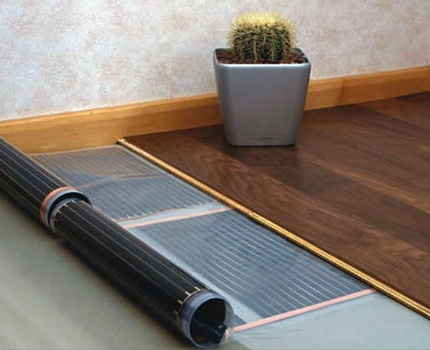

Ако покритието е твърдо, то може да се монтира веднага върху защитния слой, като се стараете да не повредите нагревателното фолио.

В случай, че декоративното покритие лесно се деформира, трябва да се постави плътен защитен слой – шперплат или листове от друг материал с дебелина 3-5 мм. Те трябва да бъдат здраво фиксирани, без да се повреди слоят с нагревателното фолио.

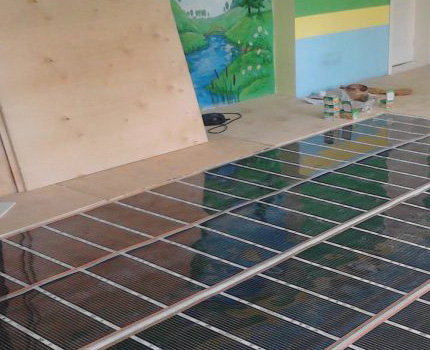

Едва след допълнителен твърд защитен слой от шперплат ще дойде ред да се постави линолеум или килим.

Ако извършите всички действия правилно, можете да използвате филмовия инфрачервен топъл под около 10 години. Срокът на експлоатация всеки производител посочва в инструкцията. Той е от 10 до 50 години.

Плюсове и минуси на карбоновия под

Инфрачервеният топъл под има своите положителни и отрицателни страни. Преди да вземете решение за целесъобразността на неговата покупка и монтаж, трябва да разгледате подробно всички особености на тази система.

Какво е лошото в карбоновото отопление?

Използването на карбонови пръти или фолиа при изграждането на система за топъл под в къща или апартамент има следните недостатъци:

• висока цена;
• фалшификати;
• сложен ремонт;
• нужда от допълнителна изолация.

Оригиналните системи, предлагани от добросъвестни производители, струват съвсем не евтино. Особено когато става въпрос за прътови карбонови матове. Голяма сума не всеки купувач е в състояние да плати, който иска да инсталира инфрачервен топъл под в дома си.

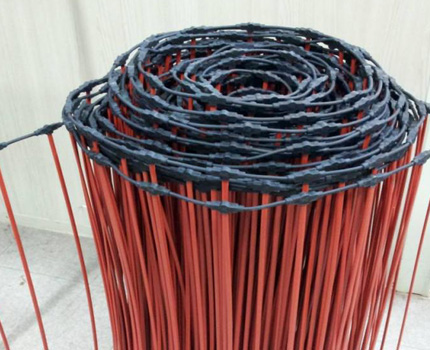

От първия недостатък плавно произтича вторият – поява на пазара на голямо количество фалшификати. Те се отличават с ниска цена и съмнително качество.

Придобиването на некачествени фалшиви, но евтини системи се превръща в главоболие за купувача – прътите бързо изгарят, намалявайки общата площ на отопление.

Сложността на ремонта се състои в необходимостта да се премахне цялото декоративно покритие, за да се стигне до системата на топъл под. Друг начин за смяна на повреден участък не съществува. Ако отгоре е положена плочка, то това още повече усложнява ремонта.

Нуждата от допълнителна изолация на къща или апартамент ще бъде в случай, когато инфрачервеното отопление е основно. Ако не са извършени работи по енергоспестяване, то топлият под ще харчи много енергия за поддържане на нужната температура в помещението и може да не се справи с тази задача.

Изолацията на къща, вила или апартамент позволява значително да се намалят разходите не само при инфрачервено, но и при други видове отопление. В такова помещение е по-лесно да се поддържа комфортна температура с помощта на топли подове, като се изразходва минимум енергия за тяхната работа.

Предимства на инфрачервения топъл под

Топъл под, изграден от карбоново фолио или пръти, притежава цял ред предимства. Те са:

• бързо;
• лесно;
• достъпно;
• икономично;
• красиво;
• безопасно;
• без ремонт.

Първият пункт подразбира скоростта на монтаж на карбонов топъл под. Ако площта за полагане е малка, то с всички работи може да се справите за 1 ден. Ако пък наемете майстори, то всичко ще отнеме още по-малко време.

Да се обустрои системата на инфрачервен топъл под е лесно – достатъчен е прост набор от инструменти, както и материали, които идват в комплект с карбоновата лента или пръчки.

Съвсем не е задължително да привличате специалист – монтажът ще бъде по силите на всеки старателен собственик

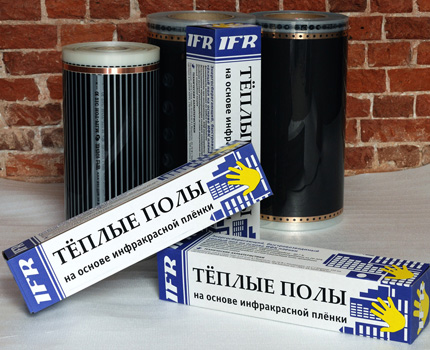

Цената на лентовия материал е достъпна. Ако сравните цената на всички детайли и компоненти, необходими при изграждане на водно или парно отопление, то инфрачервеното тук значително печели – няма да е необходимо да купувате тръби, радиатори, котел и друго скъпо оборудване.

Да се ползва карбонов топъл под е изгодно както като допълнителен, така и като основен източник на топлина. Ако системата е инсталирана правилно и къщата/апартаментът/вилата е изолирана, то потреблението на електроенергия ще бъде минимално. Разходите ще зависят пряко от площта, покрита с инфрачервена лента или мати.

Красотата на този тип отопление на помещението се състои в това, че след полагането топлият под не се забелязва в стаята. Той не заема полезно пространство, като например радиатори за отопление. Дебелината на цялата система, като се вземе предвид топлоизолиращият слой, е под 2 см.

Инфрачервеният топъл под е напълно безопасен. Той не се страхува от вода и може да бъде положен в банята и в кухнята. Ако някоя секция спре да работи, то с цялата система нищо няма да се случи – тя ще продължи да се нагрява в обичаен режим.

Карбоновите лентови подове се изграждат в кухни, жилищни стаи, спални, всекидневни, детски стаи. Полагат се под линолеум и под ламинат, използват се в устройството на топли подове под подови плочки.

Ако една пръчка или лента от карбоновата лента спре да работи, то може да се мине без ремонт – цялата система ще продължи да функционира

Всички нагревателни елементи са разположени паралелно, което изключва възможността за повреда на цялата система наведнъж. Това е удобно, тъй като загубата на една работна лента принципно няма да се отрази на работата на цялата система.

Особености при експлоатация и ремонт на системата

Топлият под от карбонова лента или пръчки безспорно прави помещението по-комфортно. Ето защо привържениците на този тип отопление стават все повече. Но въпросите за вероятността от възникване на повреди и възможен ремонт безпокоят потенциалните потребители на оборудването.

Правила за използване на топъл под

За да може подовото отопление от карбонов материал да изкара целия срок, заявен от производителя, трябва да се спазват правилата за неговата експлоатация. Всичко това е описано от производителя в инструкцията за конкретния продукт. Важно е системата за подово отопление да разполага с всички документи и сертификати за съответствие, които потвърждават нейното качество.

В придружаващата документация на фолиевия и прътовия карбонов под ще бъде описано как да се използва правилно.

Всеки производител има свои технически характеристики на материала. Но има общи правила, които е желателно да не се пренебрегват.

Първо, трябва да се изчака времето след полагането, препоръчано от производителя. Това означава, че подовото отопление може да се използва едва след изтичане на посочения срок. Например, при прътовите матове, положени под плочки, продължителността на изчакване е от 28 дни. Едва след пълното изсъхване може да започне използването на инфрачервеното отопление, монтирано в пода.

Второ, важно е да не се игнорират изискванията за монтаж, посочени в инструкцията. Ако системата не е оборудвана с терморегулатор и температурен датчик, то задължително трябва да се закупят отделно. В противен случай от начинанието за изграждане на инфрачервени подови отопления няма да излезе нищо стойностно.

Важно е да се постави температурният датчик по всички правила. Също така, отгоре над него не трябва да се поставя мебели – това води до смущения в работата му и получаване на недостоверни данни за температурния режим в цялото помещение.

Трето, при използване на фолиевия материал е по-добре да се избягва поставянето му под обемна мебел – гардероби, дивани, скринове. В случай на прътовия под може да не се притеснявате за бъдещото разположение на мебелите – тази система е по-съвършена и способна на саморегулация.

Четвърто, може и трябва да се почиства. Почистването в помещение с топли подове трябва да се извършва по същия начин, както преди техния монтаж. Материалът, положен под плочки, ламинат или паркет, не се страхува от мокро почистване и обработка със специални препарати, предназначени за поддържане на декоративното покритие на пода.

Отстраняване на неизправности в работата

Въпросът за евентуалната повреда на карбоновото подово отопление тревожи не само реалните, но и потенциалните потребители. Въпреки че производителят гарантира 10 и повече години безпроблемна работа на системата, мислите за ремонта идват по-рано.

Благодарение на особеностите на устройството на инфрачервения под, при повреда на определена секция цялата система не пострадва. Повредата ще се отрази само в липса на отопление на пода под счупения сегмент. Цялото останало покритие ще работи в нормален режим.

Когато няколко участъка от системата спрат да работят, чието функциониране е изключително важно за потребителя, то предстои да се извършат ремонтни работи.

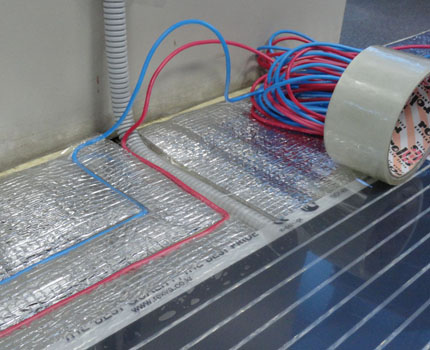

Сложността и цената на ремонта ще зависят от вида на материала, използван при изграждането на инфрачервения топъл под

Ако става въпрос за пръчковия вариант, то при покупка на качествено оригинално оборудване гаранцията е около 10, а експлоатационният срок – от 25 години. Но в случай на закупуване на евтин аналог може още след 1-1,5 години да се наблюдава излизане от строя на отделни пръчки. В резултат след 3-4 години от началото на експлоатацията половината от топлия под може да престане да бъде такъв.

За да се поправи всичко, ще се наложи напълно да се свали декоративното покритие и да се сменят части от мата или напълно да се демонтира цялата система. Това е доста трудоемък процес, тъй като полагането е извършено „по мокрия начин“. Затова, избирайки пръчковия карбонов топъл под, трябва внимателно да се провери придружаващата документация, за да не се купи фалшификат.

Ремонтът на инфрачервената филмова отоплителна система няма да изисква колосални разходи на време и средства. В този случай предстои да се свали ламинатът или линолеумът и да се замени частта, която е излязла от строя. Извършването на тези действия е лесно, ако монтажът на карбоновия филм е извършен по сух начин.

Ако обаче е била използвана карбонова лента с перфорация, върху която е залята замазка или е нанесено лепило за плочки, то при излизане от строя на голям брой участъци предстои да се извърши основен ремонт на пода.

Предлагаме да се запознаете с правилата и принципите на устройството на инфрачервеното отопление на селска къща. Те са подробно изложени в препоръчваната от нас статия.

Изводи и полезно видео по темата

Видео #1. Поетапен видеоклип за полагане на карбонов филм под ламинат:

Видео #2. Особеностите на монтажа на карбонов пръчков топъл под са представени във видео инструкцията:

Видео #3. Тест за работоспособността на инфрачервени плътни и ивичести филми с карбонов слой:

Видео #4. Технология на монтажа на плътен филм за топъл под:

Видео #5. Забранени и разрешени похвати при полагане на топъл инфрачервен под:

След като се запознаете с основните видове карбонови топли подове, можете да изберете най-подходящия вариант за дома си. Особеностите на монтажа са подробно описани в инструкцията, което прави възможно извършването на работите със собствени ръце. Доста простите правила за полагане на такава отоплителна система позволяват да се избегне викането на специалисти по монтаж.
