Електрически топъл пол със собствени ръце: устройство, технология на полагане и схеми за свързване

Вид отопление, при който топлината се генерира чрез използване на електрическа енергия, се отличава с проста за изпълнение схема, а монтажът му отнема минимум време. Не е необходимо да сте професионалист, за да направите електрически топъл под със собствените си ръце, просто трябва стриктно да следвате всички точки от инструкцията.

В представената от нас статия са описани подробно всички видове електрически системи за подово отопление, приведени са техните характеристики и плюсове с минуси. За самостоятелни домашни майстори сме дали поетапни ръководства за полагане. Като вземете предвид нашите съвети, вие ще можете да изградите и свържете електрически под със собствените си ръце.

Електрически подове и техните разновидности

В зависимост от приложения нагревател, подовете с електрическо отопление се делят на 2 категории: с нагревателен елемент под формата на кабел и с инфрачервен.

По начин на производство те се делят на 4 типа:

1. Нагревателен кабел. Той може да бъде едно- или двужилен, включително и саморегулиращ се.
2. Нагревателни матове. Представляват кабел върху монтажна мрежа.
3. Фолиен. Полимерни гъвкави платна с вграден инфрачервен нагревателен елемент.
4. Пръчков. Състои се от последователно свързани карбонови пръчки.

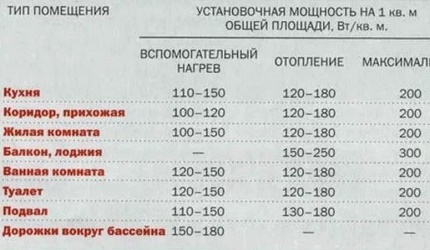

Изчисляват топъл електрически под, като се изхожда от размерите на свободната от мебели част на помещението. Под мебели да се полагат нагревателни елементи не се препоръчва поради превишаване на натоварването на системата в посочените участъци. Мощността на пода се избира от съображения 0,1 kW/m² средно. За различни помещения този показател се различава.

Важно е преди началото на работата да се изчисли стъпката, с която след това ще се полага кабелът. За целта се намира частното от делението на площта, планирана за полагане на отоплителната система в м², умножена по 100 и разделена на дължината на секцията в м, взета от паспорта.

Ако освен топъл под в къщата няма алтернативен източник на топлина, площта, заета от системата, трябва да съставлява минимум 70% от общата площ на помещението.

С аргументите и критериите за избор на оптималния лично за вас вариант за устройство на топъл под ще ви запознае следващата статия, с която препоръчваме да се запознаете.

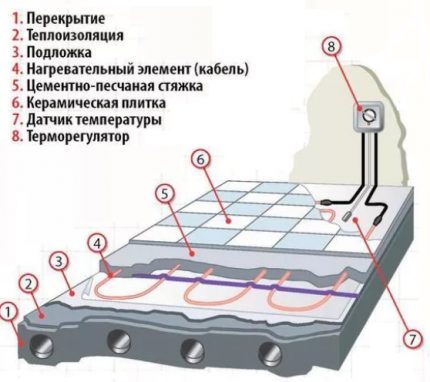

Кабелна система за отопление

Топлоотдаването на кабелния топъл под е много високо, всъщност цялата електрическа енергия се преобразува в топлина. В неговия комплект влизат нагревателен кабел, съединителна муфа, устройства за регулиране и контрол. Кабелът се полага както в замазката, така и под подовото покритие.

Електрическият топъл под може да бъде затоплен до 60-70 градуса. Всеки негов вид работи по специална технология, имаща свои конструктивни различия.

Особености на работа и устройство

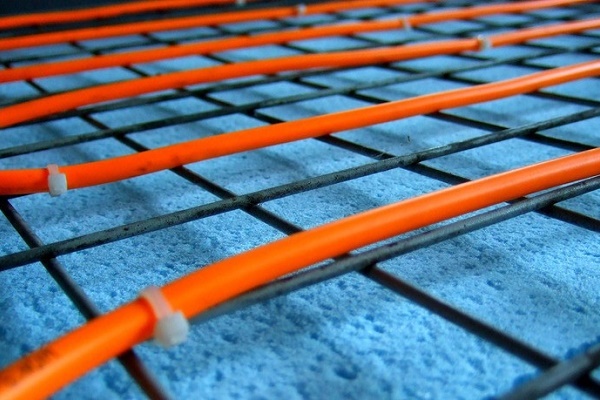

В системата няма нагревателен котел, топлината се отделя от самия електрически кабел. Най-често той се използва като спомагателен вид отопление, но ако къщата е добре топлоизолирана, то подът, затоплен с помощта на кабела, може да служи и като основен източник на топлина. Кабелът се полага по 3 начина: под замазката, вътре в нея и над нея.

Необходимо е да се разполага равномерно, като се спазва разстояние от една до друга линия на отопление минимум 80 мм и не се допускат пресичания, пречупвания и напрежение в завоите. По време на монтажа кабелът лесно може да се повреди, затова опитните майстори препоръчват да се носи мека обувка или да се покрият вече монтираните участъци с листове шперплат.

Монтаж на електрически под в замазка

Процесът на инсталиране на електрически подове с отопление в замазката е трудоемък. Предимството на този метод е, че нагревателният елемент, който се намира в центъра на замазката, ще нагрее повърхността по-бързо и по-равномерно. Технологичният процес се състои от няколко етапа.

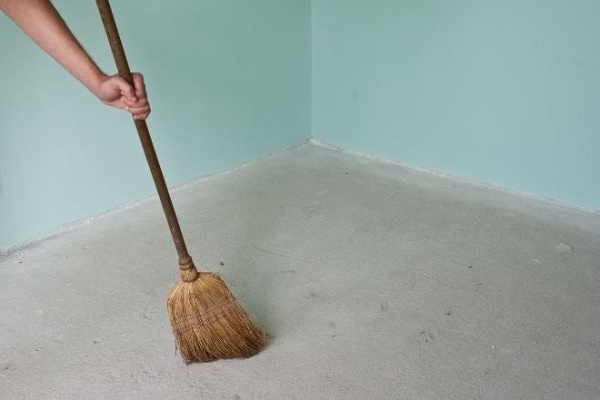

Първо се залива първият слой — това ще бъде основата. Преди това плочите се почистват. С помощта на перфоратор се разширяват пукнатините с ширина над един милиметър и се запълват те, както и стружките и отворите, с разтвор.

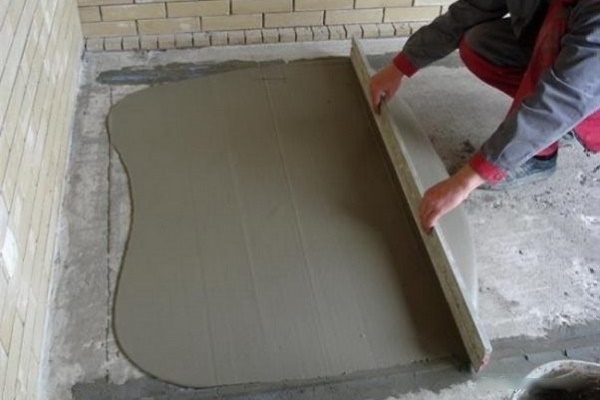

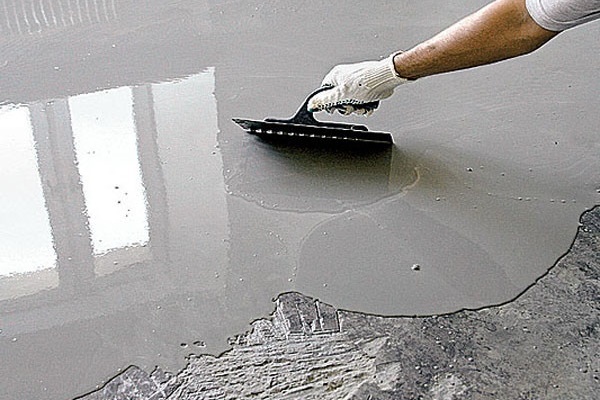

Плочата се изравнява по хоризонтала, при необходимост се прилага съставът „наливни подове“. След изсъхване на основата се нанася течна хидроизолация и се оставя за 2 часа, за да изсъхне.

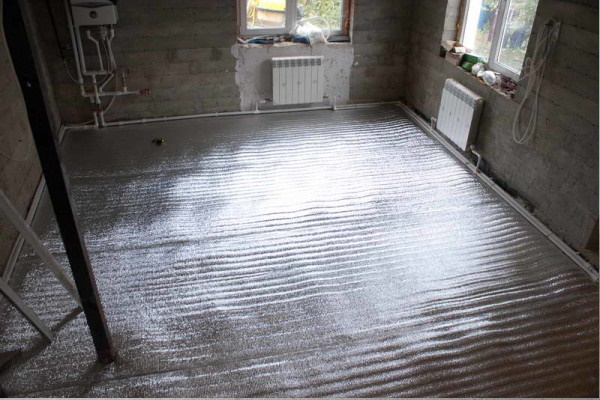

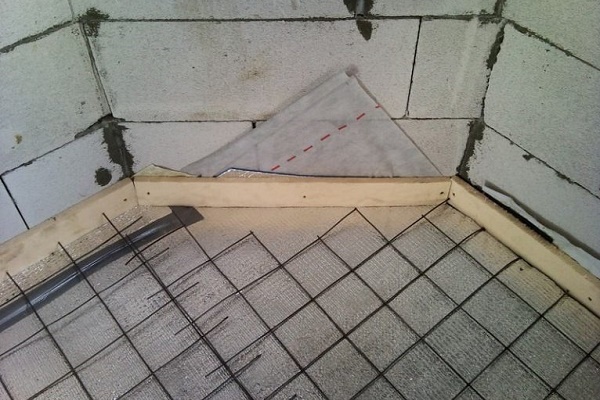

По повърхността се разстила топлоизолираща подложка с фолиен топлоотразителен слой. Ако отдолу има неотопляемо помещение, тогава се избира топлоизолация с височина от 5 до 10 см. В противен случай е достатъчен слой от 2-3 см. Уплътняват се шевовете и съединенията с фолио тиксо.

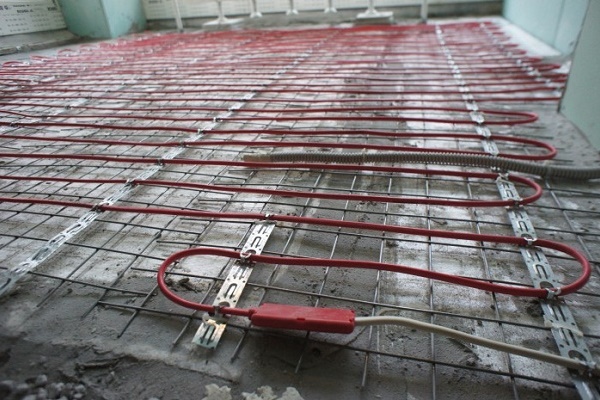

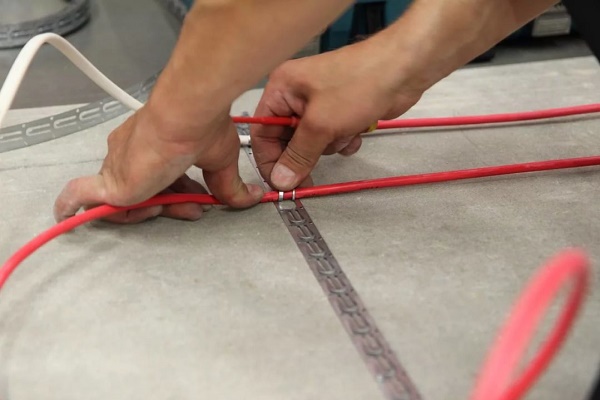

Извършва се сглобяване на отоплителния кръг. В перпендикулярно направление спрямо стената, избрана за инсталиране на блока за управление, се монтират ленти с щракващи фиксатори за закрепване на кабела. Краищата на полимерните ленти трябва да завършват на разстояние 50-100 мм от стените.

Ако вместо ленти са взети монтажни летви, тогава те се отдалечават от стените на 200 мм. Преди полагане на подовото отопление се проверява съпротивлението на кабела с помощта на тестер. Показанията се сравняват с паспорта, допустимата разлика е максимум 10%.

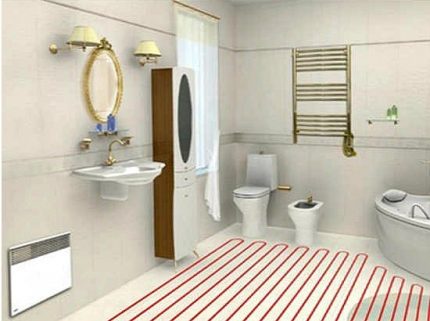

Кабелната система «топъл» под е подходяща за помещения от всички типове. Тя е удобна за монтаж и се отличава с икономичен разход на електроенергия.

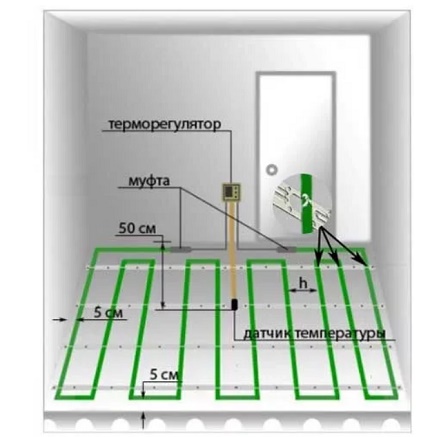

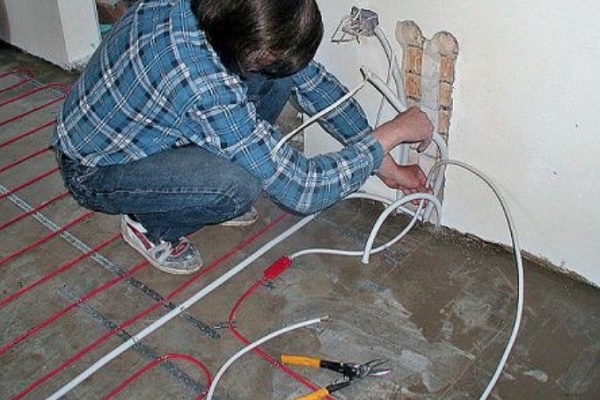

Отправна точка в схемата на свързване на кабела на електрически топъл под по класическата версия е блокът за управление. Оформят подредбата под формата на «змия» и я разполагат успоредно на стената.

Всички преходи към следващия оборот трябва да се намират извън граничните рейки. На финала при противоположната стена трябва да се окаже изолираният край. Вариантът, когато монтажът започва от края, също е възможен.

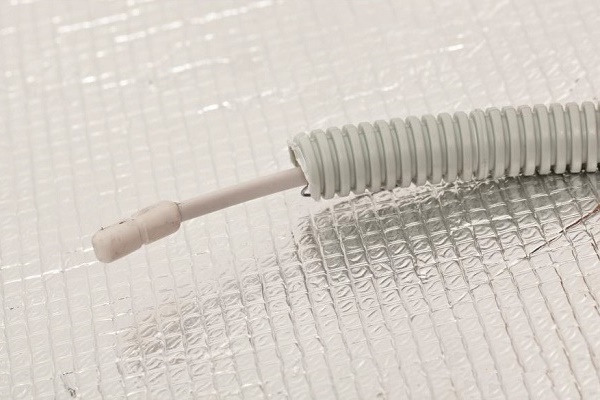

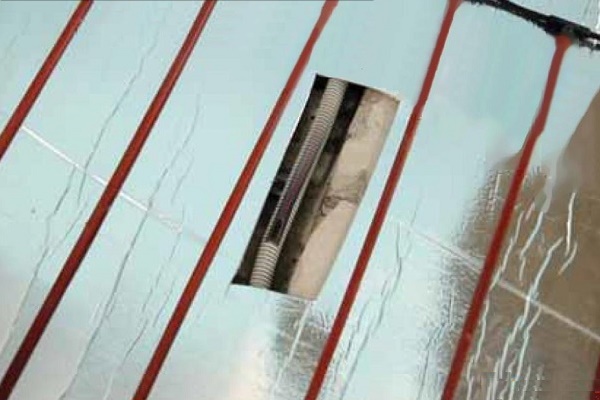

След като линията бъде напълно положена, между навивките монтират температурен датчик в метална гофрирана тръба. Проводниците се извеждат по посока към перваза, а след това към блока за управление. Да се зазиждат датчиците в бетон не си струва — тяхното извличане при необходимост става много трудно.

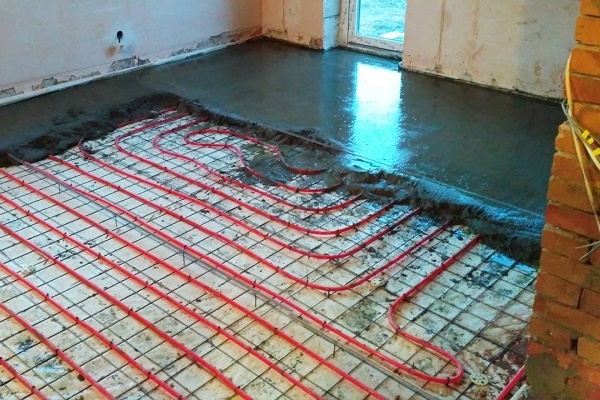

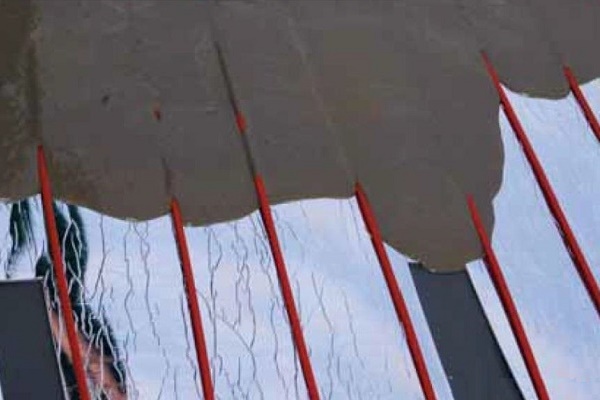

След проверка на надеждността на фиксация на положените елементи, те се заливат с бетонна замазка, чиято дебелина зависи от техническите данни на обекта и типа на електрическата отоплителна система. Разтворът трябва добре да се уплътни. Ако останат празнини, ще се намали топлопроводимостта на горния слой.

В ролята на управляващ блок за топъл под се използва терморегулатор. Той отговаря за обработката на информацията, постъпваща от термодатчика, и за изключване или включване на системата в съответствие с настройките. Терморегулаторът може да бъде както програмируем, така и без софтуер. Подключат го към контакт 220 V. Мястото за инсталиране се избира в участък със свободен достъп.

Свързването започва с присъединяване на температурния датчик, след това — на нагревателния кабел към отделните клеми. След това към управляващия блок се подвежда линия от таблото.

Специалистите не препоръчват да се свързва управляващият блок към обикновен контакт. Това може да създаде допълнително натоварване на електропроводката. Необходимо е да се създаде отделен клон за свързване на системата.

В някои случаи кабелът се полага в канали, направени в бетонната замазка. Кабелът в каналите се запълва с лепило за плочки. Предимството на този метод е, че нивото на финишното покритие остава на предишното ниво. След завършване на монтажа на кабела, подът се включва едва след 2 седмици.

Електрически под на основата на термомат

За производството на термомати се използва кабел с дебелина не повече от 45 мм. Той се закрепва на стъкловлакнеста мрежа с ширина 0,5 м. Кабелът има екранирана и защитена от външна обвивка жила. За жилищни помещения се използват нагревателни матове с двойна жила поради значително по-ниското им ниво на електромагнитно излъчване.

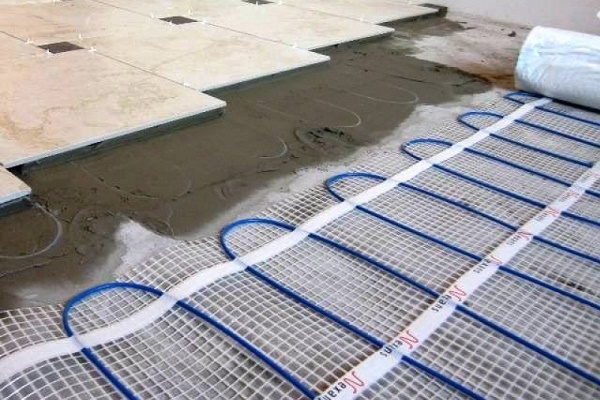

Ако е избрана плочка като финишно покритие, вместо бетонен разтвор върху кабела се излива лепило за този вид материал, специално предназначено за топъл под.

Принцип на действие и изграждане

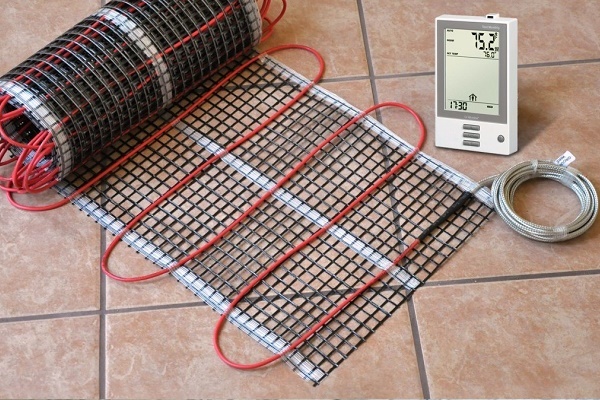

Отоплителният мат включва 2 елемента: самия термомат с кабел и гофра. Вътре в нея се поставя датчик и тя го предпазва от влага и агресивни въздействия. Ако слоят лепило е толкова тънък, че не може напълно да покрие гофрата, трябва да се използва влагоустойчив датчик.

Терморегулаторът в комплект с външен температурен датчик, монтажни кутии, проводници се закупуват допълнително. При избора на първия елемент се отчита максимумът на енергопотреблението. Сечението на проводниците се подбира, като се ориентира по мощността на системата и материала на изработка.

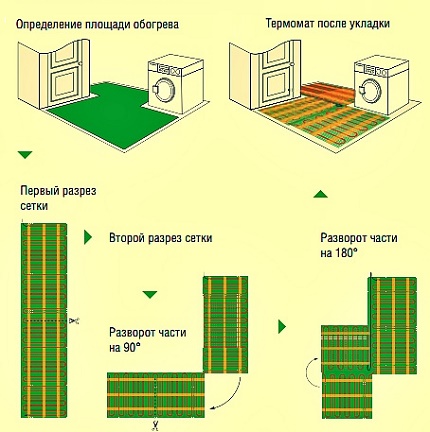

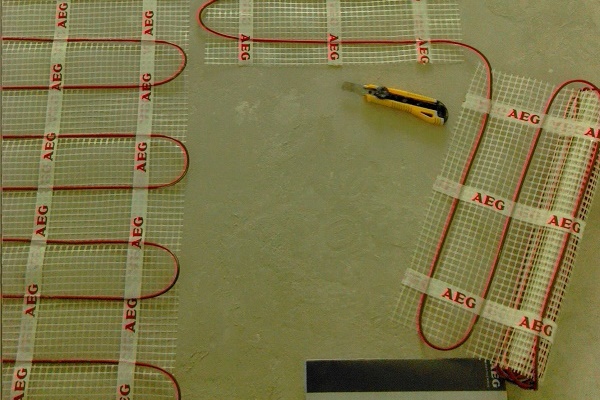

Ако кабелът трябва да се увие, тогава се разрязва мрежата. Самият кабел не може да се реже и скъсява. По време на монтажа той трябва да е отгоре, а мрежата се закрепва към пода с помощта на тиксо или скоби.

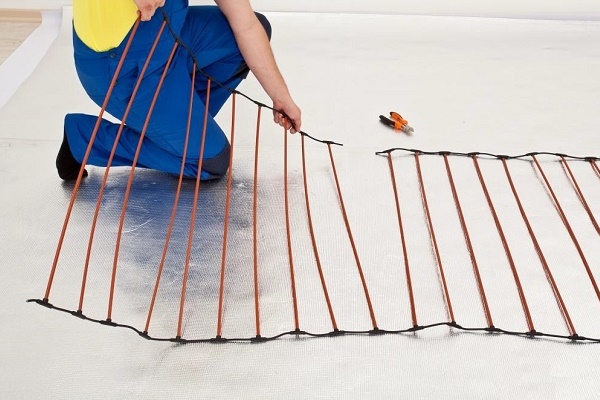

Процесът на монтаж е изключително прост, тъй като термоматът е напълно готово за инсталиране изделие. Тук не е необходимо да се закрепва нагревателен кабел, а равномерността на полагане се осигурява от самата конструкция. Цената му е по-висока от тази на кабелния под, но той притежава множество предимства, сред които е и по-бързото загряване на повърхността.

Монтаж на топлинни матове

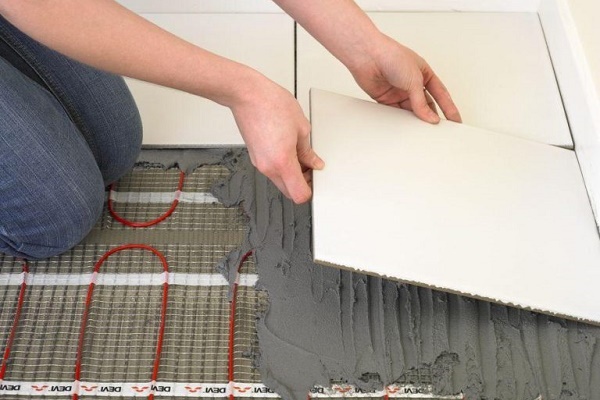

Преди полагането на топлинния мат подът се покрива със слой грунд. Това ще увеличи сцеплението на лепилото с бетонната повърхност. Обикновено лепилото се нанася директно върху мата, но ако помещението е влажно, след нанасяне и изсъхване на тънък слой лепило, той се покрива с хидроизолация, а след това отново с лепило.

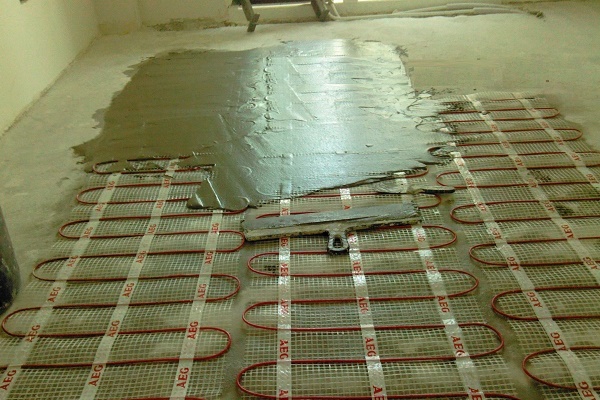

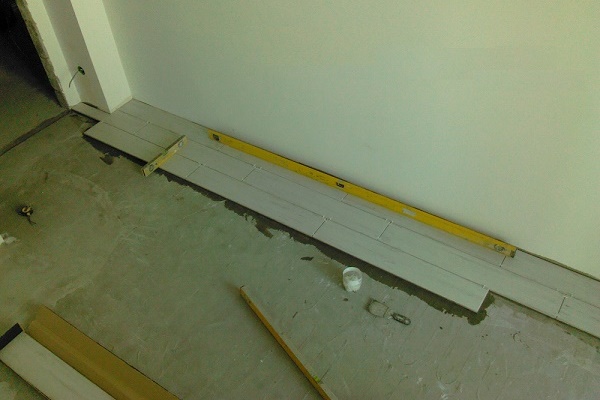

За да не се наруши целостността на кабела и да се нанесе равномерно свързващото вещество, трябва да се разпределя лепилният състав с помощта на пластмасов гребен. Върху лепилото се полагат плочките и се изравняват.

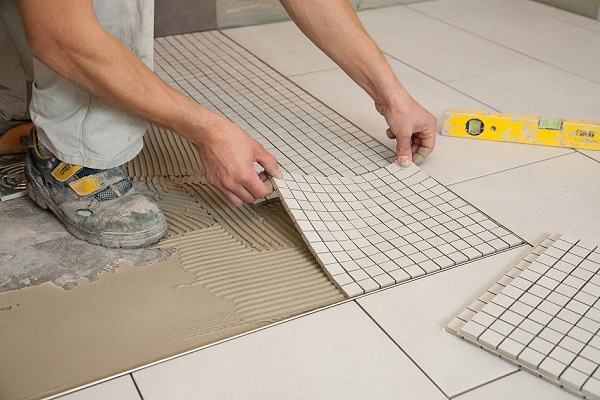

Плочката плюс лепилото общо трябва да дават 20 мм, въпреки че някои производители препоръчват минимум 50 мм. Обясняват това с факта, че при такава дебелина на слоя топлината се разпределя по-равномерно.

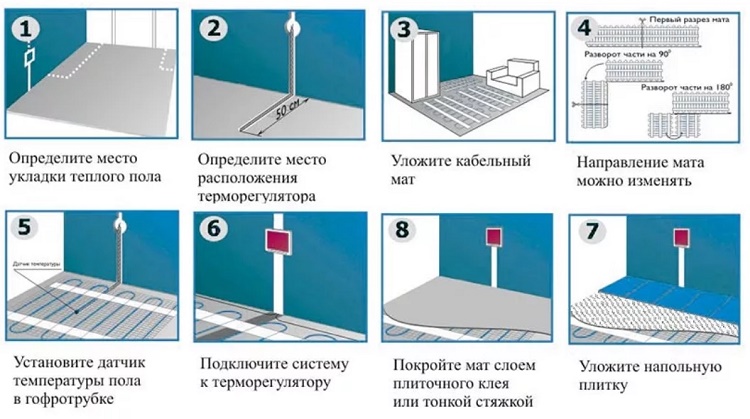

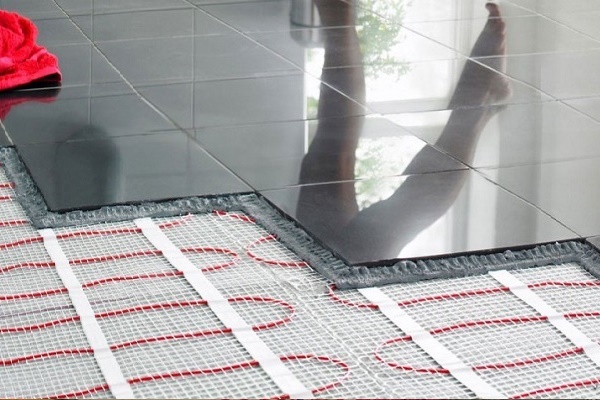

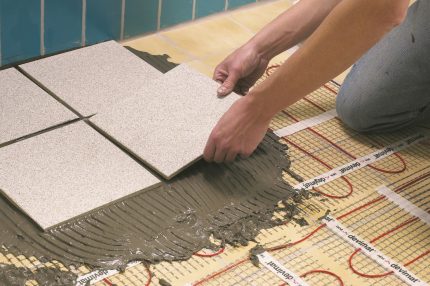

На снимката е изобразена последователността на полагане на топъл под от топлинни мати под плочки, като се започне от избора на място (1) до полагането на плочките (7). Монтажът се опростява, ако помещението има правоъгълна форма.

В съответствие с ПУЕ задължително трябва да се инсталира защитно изключване, гарантиращо безопасността, и автоматичен прекъсвач. Ако системата се монтира в банята, терморегулаторът трябва да се изнесе в съседно сухо помещение.

Специфика на фолийния под

При изграждането на системата за топъл филмов електрически под няма особени трудности. Мнозина го полагат самостоятелно. Подходящ е за всякакви подови настилки. Системата, чиято работа се основава на инфрачервено лъчение, е безопасна дори за ламинат и други дървени покрития.

Известни са 2 вида такъв филм за под:

1. Непрекъсната. Произвежда се под формата на тънък двуслоен полиуретанов филм с непрекъснато карбоново напрашване отвътре.
2. На ивици. Включваща същите 2 слоя филм от лавсан, полиетер или полиуретан с разположени между тях карбонови или ултратънки алуминиеви ивици.

Топлинните елементи в тези системи имат паралелно и последователно свързване. По краищата им са разположени биметални токопроводящи шини от положени една върху друга сребърни и медни ивици. Филмовият инфрачервен под не се прави нито с изливане на замазка, нито в слой лепило. Подходящ е само „сух“ монтаж.

Топлият инфрачервен под има редица предимства.

Към тях се отнасят:

• несложен и бърз монтаж;
• малка дебелина на филма (0,3 см), което не намалява съществено височината на помещението;
• възможност за изключване на такъв работен момент като изливане на замазка;
• липса на влияние върху влажността в помещението;
• антиалергичен ефект;
• сравнително ниска консумация на електроенергия — с 20% по-малко от другите видове електрически топлинни системи;
• йонизация на въздуха;
• лесен демонтаж в случай на необходимост;
• висока надеждност.

Стандартният комплект материали включва термофилм, навит на руло, контактни скоби, изолация и електропроводка. Към този комплект е необходимо да се добави терморегулатор, оборудван с температурен датчик, както и полиетиленово фолио, тиксо, фолиран материал. Преди да закупите всичко това, трябва да изчислите необходимия метраж на филма.

Под домашните уреди и мебели подът не трябва да се изолира — това са неоправдани разходи и прекомерно натоварване на системата. Полагат филма изцяло по цялата равнина само в случай, когато собствениците са свикнали често да променят обзавеждането.

Най-лесно е да направите скица на помещението на милиметрова хартия. След това трябва да отбележите местата, където ще бъдат разположени датчиците и точките на свързване. Отделете тази част от помещението, на която се планира полагане на топъл инфрачервен под, след което изчислете колко нагревателни елемента ще са необходими.

Информацията, изложена в препоръчваната от нас статия, ще ви помогне да сравните спецификата на изграждане на филмовия и кабелния под.

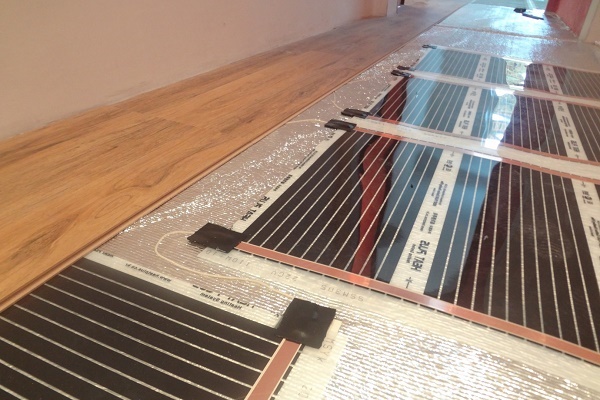

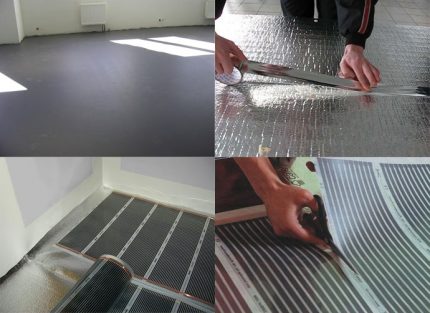

Процес на полагане на инфрачервена система

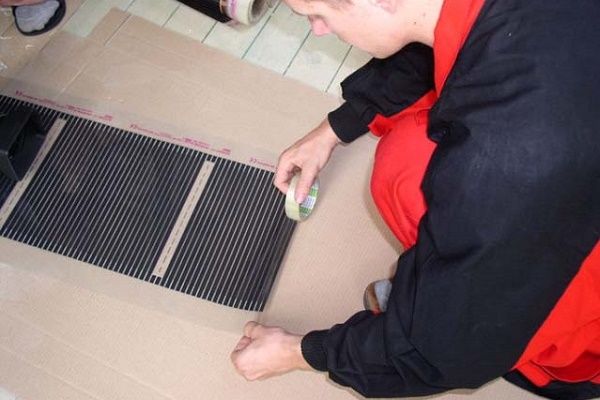

Ако предишното покритие е в нормално състояние, то технологията за полагане на електрически инфрачервен топъл под разрешава да не се демонтира то. Достатъчно е просто да се почисти и да се отстранят неравностите. Рулото на филмовия под се нарязва с обикновени ножици.

Трябва да се има предвид, че при оформяне на повърхността лентите не трябва да се пресичат или да докосват тоководещите шини. Обикновено производителите отбелязват местата за разкрояване. Това не означава, че фолиото не може да се реже на други удобни места.

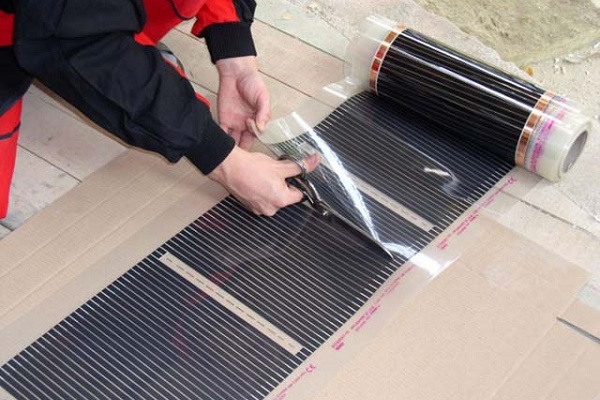

Важно е, че разрезът трябва да минава през промеждутъка между нагревателните елементи. В случай че разрезът попадне върху обозначената линия, се изолират само колекторните биметални плочи. В други случаи краищата на лентите се залепват с лента.

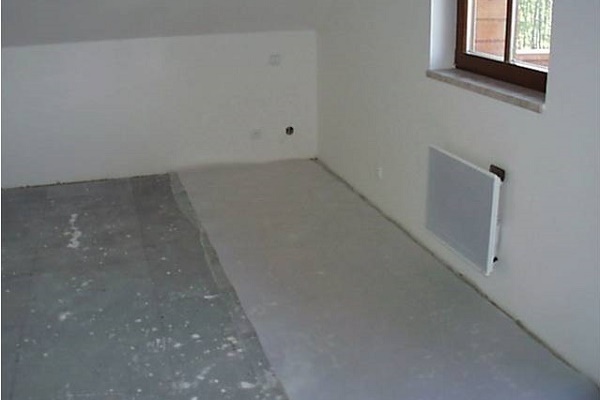

Първо се полага слой хидроизолация, за да предпази пода от проникване на влага от бетонната плоча. Следва топлоизолация, която предотвратява загубите на топлина от излъчване, отиващо в основата. Материалът може да бъде всякакъв, важно е метализираната страна да бъде насочена навън.

Означават се местата, където ще преминава електрическата инсталация. След това се отделя място за монтаж на термодатчика. Каналът за температурния датчик се изпълнява с ширина около 20 мм. Проводниците за датчика се поставят в гофрирана тръба, след което се полагат в подготвения канал.

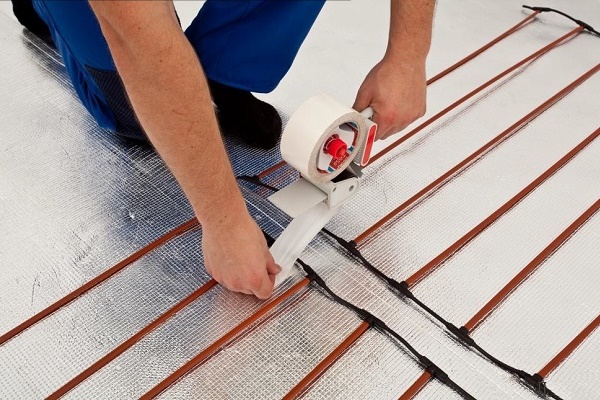

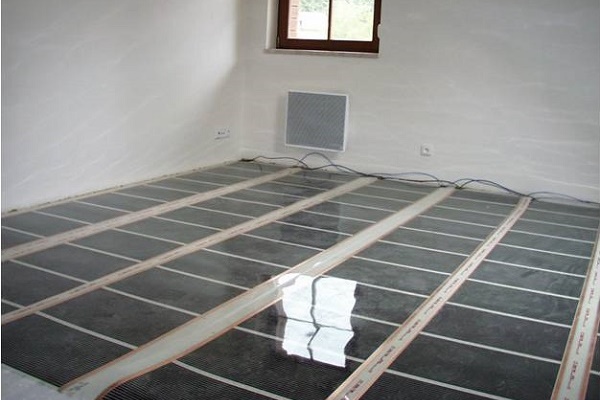

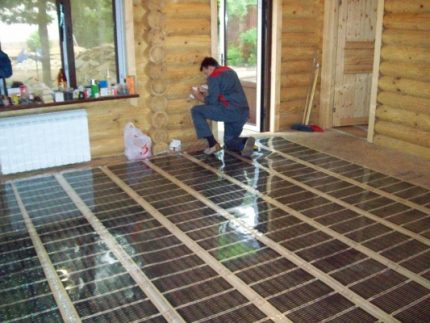

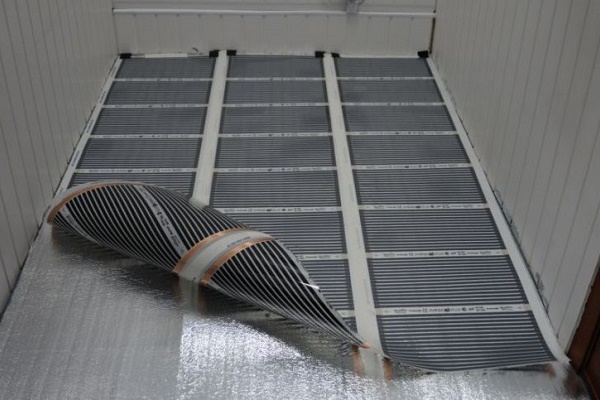

След това се полагат подготвените ленти според скицата. С цел намаляване на дължината на проводника при полагане лентите се завъртат с крайните страни към стената, където впоследствие ще се намира терморегулаторът, и се спират, без да достигат до нея около 15 сантиметра.

Ако в стаята има камина, трябва да се отстъпи най-малко 1 м от нея. Фолиото се поставя с онази страна нагоре, която производителят на системата е посочил в инструкциите за продукта. Скобите се свързват към края на биметалната лента, след което се свързват проводниците – към левите скоби се закрепват левите, а към десните – десните.

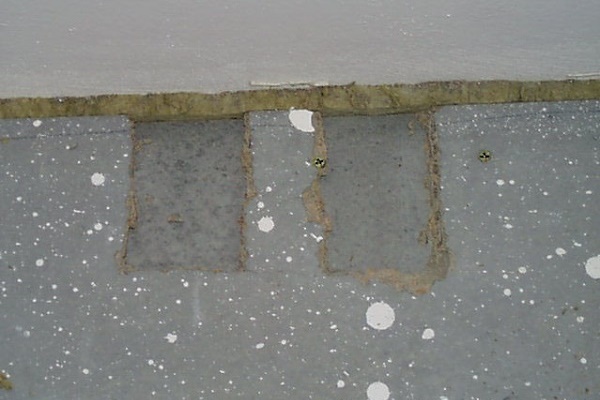

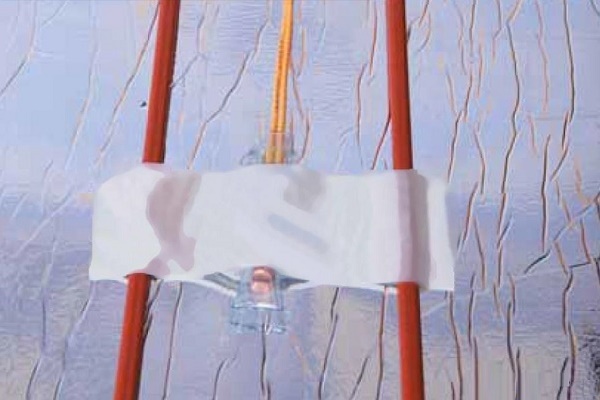

Проводката за термодатчика трябва да се скрие под термофолиото. За целта в топлоизолацията се изрязват тесни канали с ширина 1 см, а по поставения в тях силов кабел се залепва скоч и се покрива с термофолио. Не трябва да се допуска проводниците да стърчат над топлоизолацията.

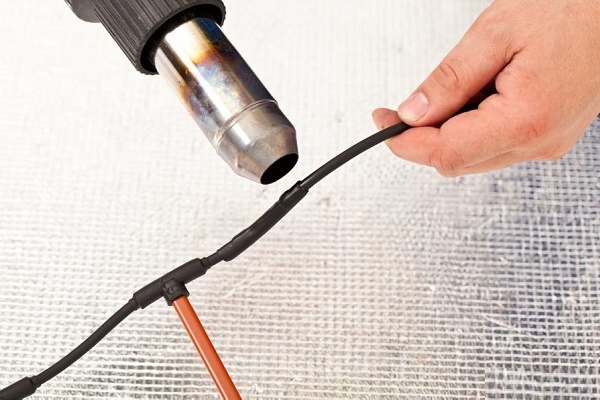

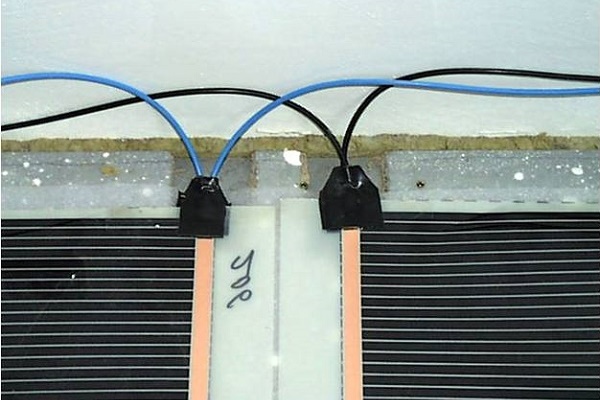

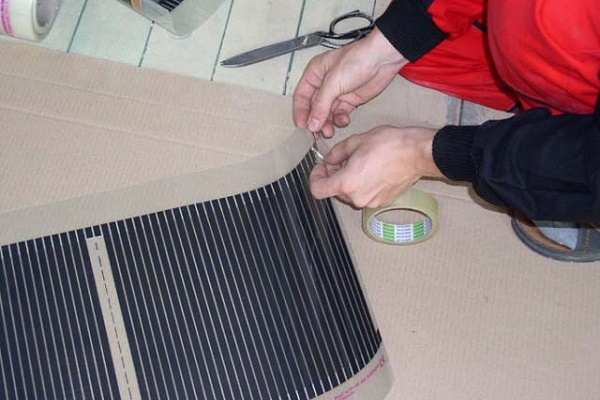

Изолацията на края на проводника се сваля, усуква се, самият проводник се прокарва през скобата, фиксира се с клещи, след което точката на свързване се изолира с битумна лента. След свързване на цялата верига се измерва съпротивлението на получената конструкция.

Възможно е използването както на отразяваща топлоизолация, така и на неотразяваща под формата на коркова настилка. Регламентира се само дебелината на слоя – от 3 до 5 мм. Лентите от топлоизолационния материал се скрепват с монтажна лента.

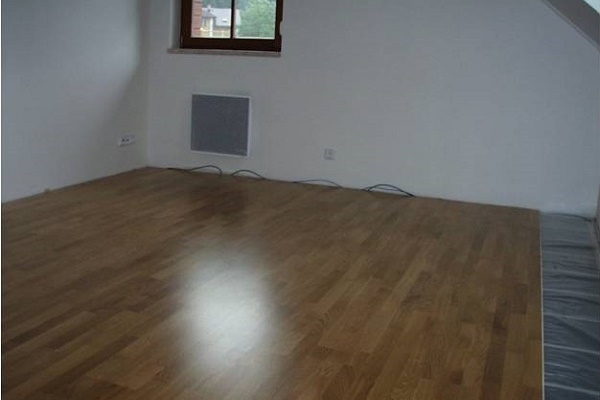

Завършващият етап е монтажът на финалното покритие. Принципът на свързване на терморегулатора е еднакъв за всички видове топъл електрически под.

Няколко полезни съвета

Преди да завършат работата с полагане на финалното покритие, системата се тества. Ако термофолиото отговаря на всички изисквания, никъде няма да се наблюдава искрене и прегряване на участъци. Ако все пак бъдат открити някакви дефекти, подът се покрива с още един слой полиетиленово фолио с дебелина минимум 80 µm. То се полага с припокриване около 20 см.

Съществува редица допълнителни препоръки от професионалисти относно монтажа:

1. Фолиевата отоплителна система трябва да се монтира при умерена влажност (максимум 60%) и положителна температура.
2. Фолиото в навито състояние не трябва да се свързва към мрежата.
3. Преди свързване на фолиевия под е необходима проверка на изолацията на контактите на местата, където е извършено разкрояване на платното.
4. В случай на повреда на термофолиото на място, където има графитно покритие, се налага двустранна изолация.
5. Ако е настъпило наводняване на пода, той незабавно се изключва от електрическата мрежа и се оставя да изсъхне при естествени условия.
6. По готовия под не трябва да се ходи с обувки.

Не трябва да се зазижда термодатчикът. Трябва да се остави възможност за неговия контрол и подмяна. Също така не трябва да се поставят върху топлия под килими и други плътни естествени покрития. За да се осигури вентилация и да се избегне възможността от деформация на финалното покритие поради температурни промени, между стената и покритието се препоръчва да се остави малка междина.

Топъл под от пръчков тип

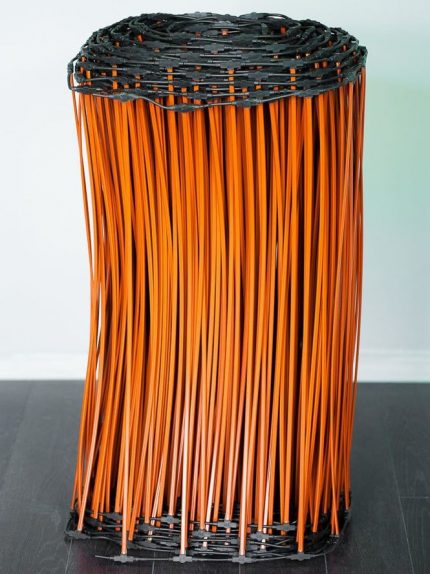

Прътовият карбонов под е прътова конструкция, която отоплява помещението с инфрачервени лъчи с дълга вълна. В този диапазон липсва електромагнитно излъчване. Неговата особеност е, че се нагрява не атмосферата, а предметите, които се намират в стаята.

Композитният материал карбон има в основата си въглеродна наноструктура в съчетание със свързващи компоненти. Карбоновият и въглеродният под са едно и също понятие.

Тънкости на работа и организация

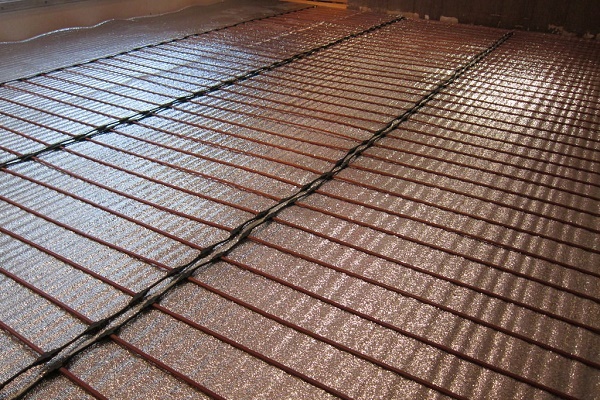

В състава му се съдържат карбонови пръти, свързани паралелно в еластични рогозки с ширина 0,8 м и дължина 25 м с помощта на силов проводник. Вътре в „килима“ са разположени нагревателни елементи. Вътрешността на прътите се състои от карбон, сребро, мед, а топлината се отделя от първия от тях.

Освен прътите, в състава на такъв под има температурен датчик и терморегулатор. Такъв под притежава свойство на саморегулация. Това означава, че количеството топлина е право пропорционално на температурата. Недостатък е това, че монтажът му е възможен само с използване на замазка, следователно за демонтажа му не може и да се говори.

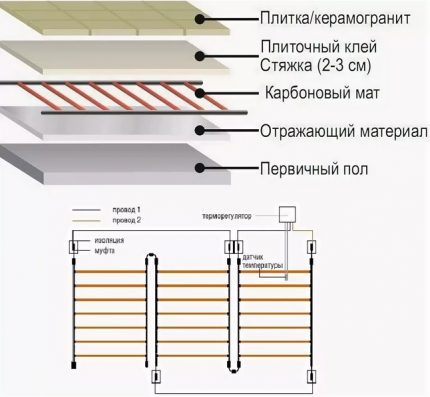

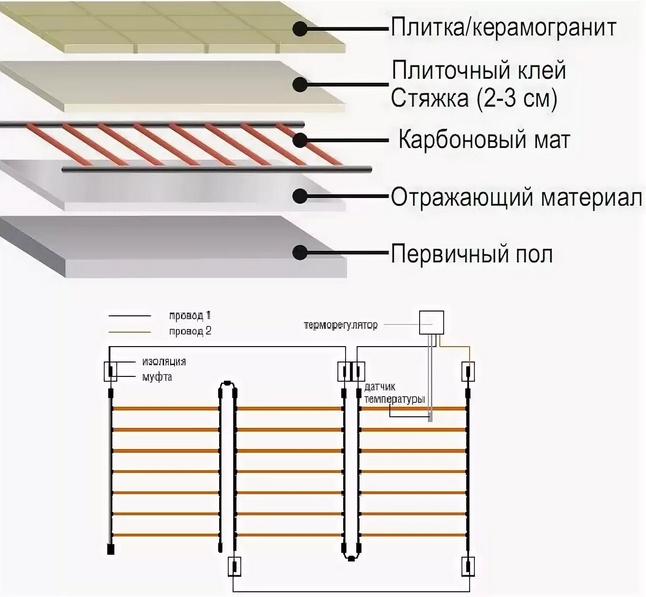

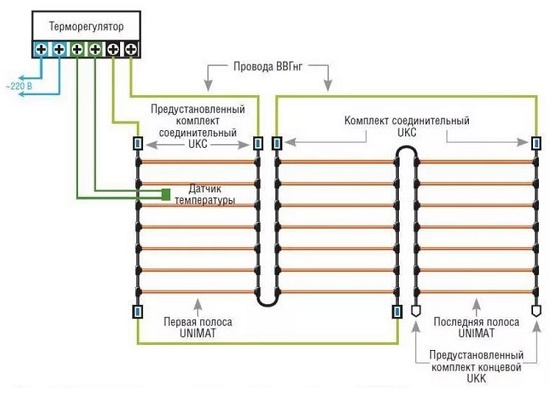

Прътовият инфрачервен под се състои от карбонови пръти, свързани от двете страни към тоководещ кабел.

Ако върху равнината на пода се постави какъвто и да е предмет, топлоотдаването на мястото, заемано от него, намалява, и прътите започват да отделят по-малко количество топлина, понижавайки по този начин температурата. Следователно, терморегулаторът тук е необходим само за управление на мощността, функцията за предотвратяване на прегряване се изпълнява от самия прътов под.

Нюанси на монтажа и свързването

Въпреки че прътовият под се смята за интелектуална система, той може да се постави със собствени ръце. Технологията е несложна, но ще работи при условие, че всички изисквания са спазени.

Процесът се състои от 8 последователни стъпки:

• подготовка на основата;
• полагане на топлоотражателя;
• монтаж на пръчките;
• съединяване на лентите помежду им;
• подсъединяване на силовия кабел;
• свързване на конструкцията към терморегулатора;
• свързване на термодатчика;
• изливане на замазка или монтаж на финишно покритие от плочков тип.

Преди извършване на тези работи се планира в каква посока ще се полага нагревателният мат и се изчислява количеството материал. В продажба карбоновият под се доставя като комплект, но понякога се налага да се докупят някои консумативи.

Върху избора на мощност влияят 2 фактора: площ и вид на отоплението. По мощност пръчковите топли подове се разделят на 2 вида: до 160 W/m² и до 220 W/m².

Най-рационалният вариант за разположение на отоплителния мат е по протежение на дългата стена с ориентация към терморегулатора, тъй като в този случай при свързване към регулатора на температурата могат да се вземат проводници с по-малка дължина и да се намали броят на разрезите

Най-рационалният вариант за разположение на отоплителния мат е по протежение на дългата стена с ориентация към терморегулатора, тъй като в този случай при свързване към регулатора на температурата могат да се вземат проводници с по-малка дължина и да се намали броят на разрезите.

В основата си производителите доставят пълен комплект за монтаж. Като минимум, в него влиза пръчков мат, съединителен комплект и краен комплект, проводници, инструкция за монтаж. Всичко останало: топлоизолация, лента, гофрирана тръба с тапа, терморегулатор, датчик, битумна изолация — се закупуват допълнително.

За това кой вариант на топъл под: електрически или воден е по-добре да се постави под последващо полагане на ламинат, подробно е написано в статията, посветена на този въпрос.

Изводи и полезно видео по темата

Видео #1. Всичко за полагането на пръчков под ще научите от тази видео инструкция:

Видео #2. Изборът на вид електрически под ще стане по-лесен, ако се запознаете с този видеоклип:

Видео #3. Как да не похарчите излишно при покупка на система за топъл под ще ви научи авторът на това видео:

Отоплението на дома с използване на електрически топли подове ще позволи да се поддържа комфортен температурен режим. Разликата в температурите между горната част на помещението и пода ще бъде минимална. Ако правилно изберете системата, точно изчислите всичко и извършите монтажните работи със собствените си ръце, то и във финансово отношение можете да спечелите.

А кой тип подово отопление предпочетохте за обзавеждане на собствената си вила/апартамент? Възможно ли е да имате желание да споделите тънкостите на монтажа, известни само на вас? Пишете, моля, коментари в разположения по-долу блок, задавайте въпроси, публикувайте снимки по темата на статията.
