Как да направите топъл под в банята със собствените си ръце: ръководство стъпка по стъпка

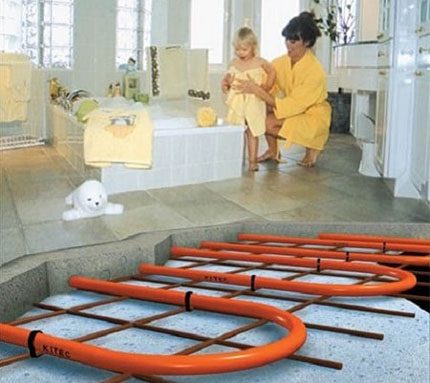

Подовото отопление все още се смята за рядкост в баните, но вече не учудва. То дава уют и комфорт. Всяка година броят на желаещите да монтират такава отоплителна система расте. Всички знаят колко неприятно е да стоиш бос върху ледени плочки, а до ваната или душа подът освен това постоянно е мокър.

Ще ви разкажем как най-добре да направите подово отопление в банята, ще посочим и предупредим на какво трябва да объърнете специално внимание. В предложената от нас статия са разгледани начините за изграждане на всички приемливи електрически и водни типове. Самостоятелните майстори ще намерят при нас подробни ръководства за устройството и свързването на системите.

Разновидности на подово отопление + техните особености

Какво да предпочетем – водни или електрически отоплителни системи? Няма смисъл да изгаряте киловати електроенергия за отопление на пода в къща с мощен отоплителен котел. По-рационално би било да се внесат някои промени в съществуващата отоплителна система, за да се насочи горещият топлоносител в тръбите, разположени в пода.

Разбира се, най-добре е да се помисли за свързване на подовото отопление още на етапа на проектиране на отоплението. Но и в работеща система лесно може да се намери точка, в която да се прекъсне тръбопроводът за вграждане на допълнителен разпределителен гребен.

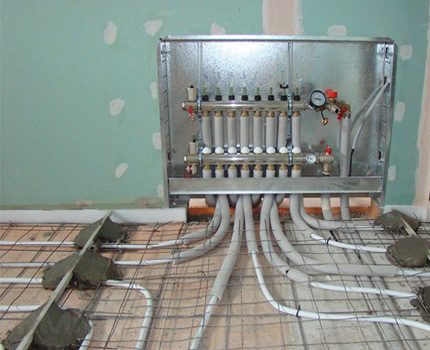

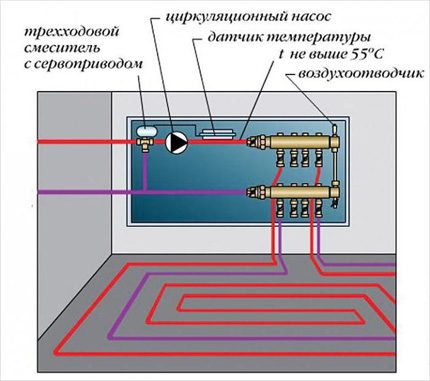

Той разпределя потоците на топлоносителя и в инженерната среда се нарича колектор. Всеки поток се насочва към отделен отоплителен кръг, подът се отоплява от няколко такива кръга. Всички те са свързани към колектора, топлоносителят се подава към колектора с помощта на специална циркулационна помпа.

Ако площта на пода в банята е малка (до 5 кв. метра), тогава от разпределителния гребен и помпата може да се откажем и да използваме спирателни кранове и терморегулатор. В големи помещения без това оборудване не може: котелът ще консумира твърде много енергоносител и отоплението на пода ще трябва да се признае за неефективно.

Аргументите за избор на най-подходящото подово отопление под плочки, които най-често се използват при обзавеждането на хигиенно помещение, са представени в препоръчваната от нас статия.

В банята се допуска да се поставя на пода не всяко покритие, а водният под допълнително затяга този подбор. Материалът трябва да има показател на съпротивление на топлопреминаване до 0,15 м кв.*К/Вт. На това съответстват керамични и каменни плочки. Погледнете върху етикета на продукта значка, обозначаваща съвместимост с топли водни подове.

В електрическите подове като нагревателна “сърцевина” служат:

• нагревателни кабели, матове;
• инфрачервени карбонови излъчватели.

Нагревателен кабел или мат? Принципната разлика се вижда в трудоемкостта на полагането и височината, на която подът се повдига.

За нагревателния мат е достатъчен слой от тънко лепило за плочки над него от 3-4 мм, благодарение на което кафените плочки на пода мигновено се затоплят. Кабелът в мата е фиксиран върху мрежа от капрон с определено разстояние.

Експлоатацията на топлия електрически под (както и на всяко друго електрическо устройство) предполага спазване на мерки за безопасност. За да може кабелът да се използва в банята, той трябва да има стандарт за защита IP67. Терморегулаторът може да се изнесе в съседно помещение.

Ако се използва кабел, а не матове, то той се налага да се полага на ръка, разстоянието на полагане се задава произволно. Отгоре кабелът се залива със слой от ЦПС с дебелина 30-50 мм. Колкото по-малко е разстоянието, толкова по-студено помещение може да се отопли.

Кабелът по-дълго загрява пода, но такова отопление може да се използва не само като допълнително, но и като основно. Матовете не се справят с тази задача. Освен това те имат по-висока цена.

Обаче промишлеността произвежда и тънък нагревателен кабел, който не е необходимо да се покрива с разтвор до 30-50 мм. Върху такъв кабел, както и върху матове, може веднага да се нанася лепило за плочки, но при това има възможност да се регулира разстоянието на полагане. В крайна сметка се събират в едно предимствата и на кабела, и на нагревателните матове.

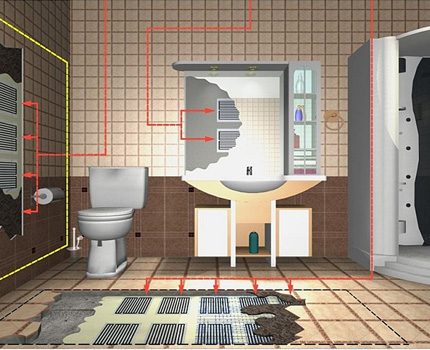

Сега за инфрачервената топлина… Ако за електрическите кабели всички ние и по-рано сме имали представа, то инфрачервената топлина е новост. Става въпрос в този случай за двуслойно тънко фолио, вътре в което е поставена още по-тънка кристална решетка от въглерод, излъчваща в инфрачервения диапазон.

Фолийните топли подове не са нито по-добри, нито по-лоши от електрокабелните. Те имат своя сфера на приложение. Инфрачервеното фолио е по-подходящо за сух монтаж под паркетна дъска, ламинат без използване на разтвор и лепило, които се захващат лошо с гладката му повърхност.

Затова да се поставя под плочките инфрачервен под в банята е много съмнително решение, въпреки че производителите разрешават да се използва във влажни помещения (бани, душове).

Ако използвате филмово инфрачервено платно в банята за пълно отопление, трябва да покриете с него не по-малко от половината под или допълнително да монтирате същите стенни панели.

Има и други аргументи не в полза на фолиото. Ширината на площта, върху която се полага, трябва да бъде кратна на ширината на самото фолио. В противен случай или цялата площ няма да се затопли, или ще трябва да полагате фолиото на парчета, да подавате напрежение към всяко парче поотделно, да свързвате множество контакти ръчно. Всичко това намалява надеждността на конструкцията.

Отоплителните мати също имат стандартна ширина, но с тях е много по-лесно да покриете площ с произволен размер и форма, като режете мрежата, към която е прикрепен кабелът, без да го повреждате. По отношение на електробезопасността кабелните топли подове също печелят, защото имат заземителен контур, а отоплителните фолиа — не.

И така, ако правите електрическо подгряване на подовете в банята, то на основата на кабел или мати. Да сглобите такава отоплителна система е лесно, достатъчно е да владеете основите на електротехническите знания. Да монтирате воден под е много по-трудно.

А какво още ни дава сравнението на електрическия и водния под? Вградената в замазката отоплителна система с циркулираща по тръбите вода е забранена за използване в многофамилни сгради поради значителното тегло и риска от аварии. Възможно е устройство само на първите етажи, и то след получаване на куп разрешителни документи.

Подключването към централната отоплителна система също не е изход дори за апартаменти на първия етаж. Откъде може да се вземе топлоносителят в този случай? От отоплителния щранг.

Но след като измине допълнителен път през банята, водата ще се върне в същия щранг охладена. Апартаментите, разположени етажи по-долу, няма да получат своята топлина, и техните собственици справедливо ще започнат да изразяват недоволство. А и през лятото подовете няма да се греят.

В банята се препоръчва да се използва двужилен проводник в електрическия под. Едножилният се свързва към мрежата с два края, а двужилният – с един. На втория край се поставя изолираща муфа. Двужилният кабел може да се разполага по пода както желаете, а едножилният трябва да се върне в изходната точка.

По отношение на електрическите отоплителни контури няма такива забрани. Тъй като в системата липсва вода, се изключват и наводненията — инциденти, които носят немалко неприятности както на виновниците, така и на пострадалите. При устройството не се използва толкова мощна и тежка замазка, колкото се изисква за водните разновидности.

И отново да се върнем към необходимостта от повишаване на височината на пода. При варианта с електрически под нивото му, както беше казано по-горе, се повишава с 30-50 мм. А при водния — с 80-100 мм. Да се изгражда твърде висок подиум не е желателно, но пък водният топъл под е по-икономичен по време на експлоатация в сравнение с алтернативния електрически вариант.

Стъпки за изграждане на електрически под

Преди закупуване на отоплителен кабел или мат се ориентираме по свободната площ на банята. Не вземаме предвид площта под ваната с екран, душ кабината, санитарното обзавеждане, пералнята, мивката и тоалетната. Няма смисъл да се поставят нагревателни елементи под тези предмети. Освен това на тези места кабелът ще прегрява и ще се повреди.

Мощност на електрическия под в банята

Нормативната мощност на пода за бани е 170-180 W/кв. м. Този норматив умножаваме по площта на монтаж. Например общата площ на банята е 5,5 кв. м. След изваждане на площта, заета от различни предмети, получаваме например свободни 3 кв. м.

Умножаваме средната нормативна стойност 175 по 3, към резултата добавяме резерв до 10% и получаваме 525-575 W/кв. м. Това е необходимата мощност на нагревателните елементи на пода.

Инструкция за монтаж на кабели и матове

Предварителните изчисления дават възможност да се закупят компоненти и консумативи в необходимия обем, след което може без притеснение да се пристъпи към изграждането на системата.

Стъпка 1. Почистваме основата от отпадъци, премахваме праха с прахосмукачка, изглаждаме неравностите (достатъчни са 1-2 изравнителни наливни слоя).

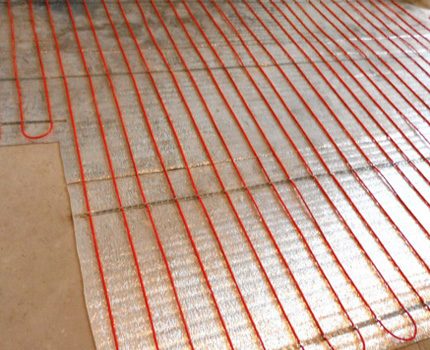

Стъпка 2. Полагаме топлоизолация. Топлоизолационните листове трябва да се поставят на пода с отразяващата повърхност нагоре и фугите между тях да се залепят с монтажна лента (лепенка).

За топлоизолация е подходящ пенофол, а на първите етажи се препоръчва топлоизолационният слой да се направи по-дебел, като се използва пенополистирол, стиропор. Но във всеки случай лицевата повърхност трябва да е отразяваща, за да може топлинната енергия да се насочва в правилната посока.

Стъпка 3. Хидроизолация. Разгъваме фолио или ролкова хидроизолационна мембрана, внимателно я изравняваме и притискаме към основата, повдигаме краищата по стените (20 см). Ако се налага да използваме няколко платна, ги поставяме с припокриване от 10 см, а фугите закрепваме с тиксо.

Разрешено е да се използва както намазваща, така и леена хидроизолация на няколко слоя. Всеки предишен слой трябва да се изсуши старателно преди нанасянето на следващия.

Стъпка 4. Обработка на ръбовете. По периметъра закрепваме по стените демпферна (крайна) лента. Тя е необходима за създаване на “плаваща” замазка, за да се избегне появата на пукнатини и надувания. Лентата трябва да се вземе с ширина до 20 см, за да стигне за височината на пода, включително плочките.

Стъпка 5. Полагане на кабела (или матовете). Проверяваме работното състояние на кабелите и започваме полагането. Отоплителният кабел се поставя върху подложка, към която може да се закрепи.

За тази цел е подходяща метална мрежа. Освен фиксирането, тя няма да позволи на кабела да потъне в замазката и ще осигури здравина. Наблюдаваме кабелът да не се пресича. Отнасяме се с него внимателно, за да се избегнат дори и най-малки повреди.

Краят на нагревателния кабел свързваме с електрическата муфа. Тя трябва да се потопи в замазката, като се разположи възможно най-близо до терморегулатора (термостата), но като се запази разстояние между стената и съединението не по-малко от 20 см.

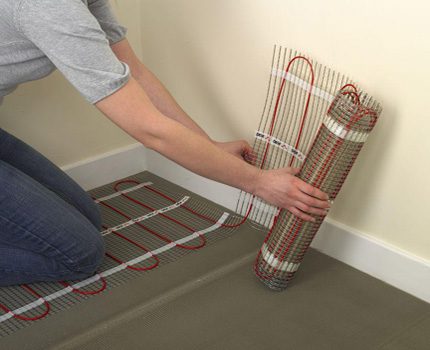

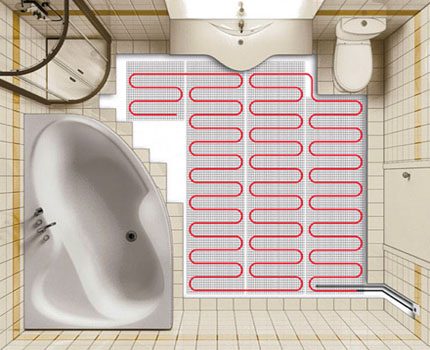

Много по-лесно е да се разстели на пода електрически мат. Процесът донякъде напомня разкрояване на плат.

Ако електрическият мат опира в препятствие (стена и пр.), може да се разреже с ножици или нож по носещата мрежа и да се разгъне под произволен ъгъл или в обратна посока. Секция от секция при това трябва да се отмества на разстояние не по-малко от 5-6 см.

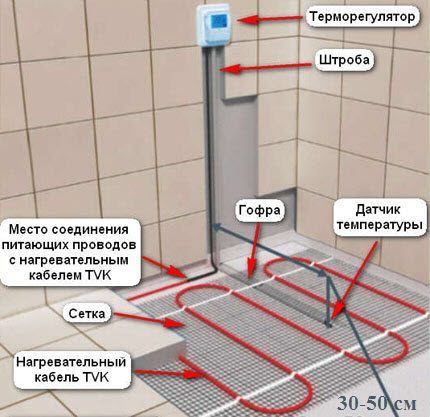

Стъпка 6. Монтираме терморегулатора с датчика. На нужното място на стената на метър над пода пробиваме отвор, като се съобразяваме с габаритите на терморегулатора.

От него вертикално надолу пробиваме надлъжен канал (штроба) и го продължаваме по пода по посока към мястото на датчика. Желателно е да се разположи датчикът между кабелите, а не близо до един от тях, за да показва температурата достоверно. Разстоянието от стената е половин метър.

Поставяме датчика с проводника в гофрирана тръба. Гофрата ще защитава оборудването. В същата гофротръба вкарваме проводника от нагревателните матове и насочваме двата проводника към терморегулатора.

За целта протягаме гофрираната тръба по пода, извеждаме я в канала на стената, стараем се да не я огъваме силно на съединението между пода и стената, за да не повредим проводниците. Когато се излее замазката, гофротръбата с датчика трябва леко да стърчи от нея.

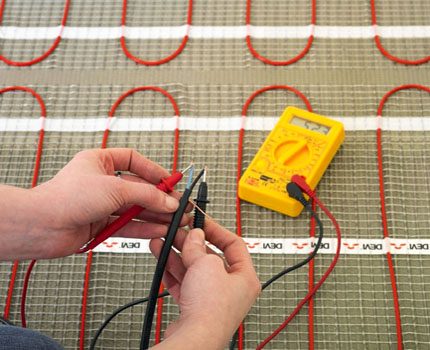

При полагането на топъл под съпротивлението на мата се проверява с мултицет. Допуска се отклонение от 5-10% от заводските стойности. Също така трябва да се провери съпротивлението на изолацията. Ако на мегаомметъра е не по-малко от 10 МΩ, матът е надежден.

Стъпка 7. Замазка. Монтажът се приближава към завършване, затова още веднъж преглеждаме всички елементи на кабелния под, уверяваме се в липса на дефекти и пристъпваме към изливането. Приготвяме циментов разтвор и го разпределяме по повърхността грижливо и равномерно с минимална дебелина от 3 см. В замазката не трябва да има празнини. Ако са били положени матове, този етап пропускаме.

Стъпка 8. Остава последният щрих – да се залепи плочката върху замазката или непосредствено върху матовете с лепило за плочки.

Следва продължителен период на сушене. Електрическият под ще може да се включи не по-рано от 28-30 дни след завършване на работата. Трябва задължително да се изчака пълното изсъхване на разтвора и лепилото, за да не се напука замазката.

Съвети за полагане на инфрачервено фолио

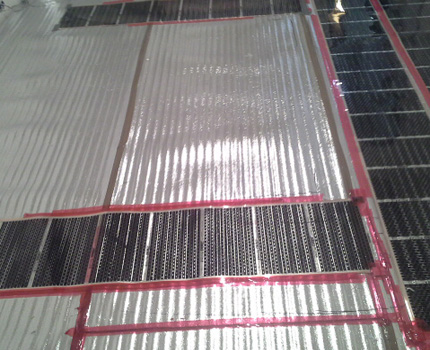

Подготвителни работи — както в предишния вариант. Инфрачервеното фолио се полага на паралелни листове върху топлоизолационния материал. Полагането на листове с припокриване е строго забранено. Следва да се монтира терморегулатор със сензор и да се провери работоспособността на системата.

Сглобената конструкция се покрива с полиетилен и армираща мрежа. Монтажната мрежа се закрепва със самонарезни винтове, но внимателно, за да не се засегнат контактите. Мрежата отгоре трябва да се залее с циментово-пясъчна замазка и системата да се тества отново. След като замазката изсъхне, върху нея се полагат плочки с лепило.

Инфрачервеното платно в банята се разстила на пода, като се отстъпва минимум 20 см от стените и с интервал от 30 до 50 мм между лентите.

Инфрачервеният под може да се изпробва не по-рано от 28 дни, когато той гарантирано изсъхне.

Изграждане на водна система

Да се изработи със собствени ръце топъл воден под в банята е по-сложна задача, но защо да не опитате да се справите… Предстои ни да сглобим конструкция от тръби и да ги свържем с източник на гореща вода.

За тръбопровода са подходящи металопластични и полиетиленови тръби. И двата материала притежават гъвкавост и ниско хидравлично съпротивление.

Основна теоретична подготовка

С един отоплителен кръг може да се покрие площ до 20 кв. метра, което е достатъчно за баня, но ако подът се планира да бъде разделен на автономни зони, то водата в тях трябва да се подава чрез разпределителен колектор.

Сглобяването на колектора се състои в това да се свържат всички негови секции с помпата и смесителя, да се монтират термометри, кранове, въздухоотводители. След това сглобеният разпределител може да се закрепи на стената и към него да се подведат тръбите.

Колекторът трябва да бъде с регулатори на дебита. При еднакво подаване на вода в различни по дължина кръгове, те ще се нагряват неравномерно. По-лошо ще се нагрява по-дългият кръг. Освен това токът на водата в него може дори да спре поради голямото съпротивление. За отстраняване на тези неприятности се използват регулатори на дебита в колектора.

Смесителят също е необходим. Максималната температура на нагряване в подовете е 50°C, а в отоплителните радиатори водата се подава при по-високи температури. Ако се отвежда вода от общата отоплителна система в пода, тя трябва да се разреди със студена вода до необходимата температура, което прави смесителят.

Редица строги условия за да се пристъпи към монтаж:

1. Наличие на отоплителна система от затворен тип с използване на циркулационна помпа.
2. Двуконтурният котел трябва да има запас от мощност.
3. Всички работи се извършват при напълно изключена отоплителна система.

Тръбите трябва да се освободят от топлоносителя.

В дебелината на топлия под могат да се отделят задължителните функционални пластове:

• основа;
• хидро- и топлоизолация;
• тръбопровод от здрави тръби;
• бетонна замазка или гипсофибър;
• декоративно покритие на пода.

В дървените къщи също може да се направи воден под, но трябва да се погрижите за надеждна хидроизолация. Тя трябва да се изпълни на няколко слоя, само така дървената основа на пода ще издържи много години без ремонт.

Поетапно ръководство за монтаж на воден под

Изграждането на водната система е цикъл, включващ стандартни видове работи.

Етап 1. Почистете пода, при необходимост демонтирайте старото покритие.

Етап 2. Хидроизолация на пода. Постелете хидроизолационно фолио върху пода. Желателно е да е от едно парче, но ако лентите са няколко, те трябва да се поставят с припокриване и шевовете да се съединят с поялна лампа. Водоизолационният материал трябва да обхваща и повърхността на стените (до 10 см нагоре).

Етап 3. Излейте грубата замазка със смес от керамзит и цимент (дебелина 3-5 см). Изсушете я старателно (до седмица), като през първите дни пръскате повърхността с вода, за да се избегнат пукнатини.

Етап 4. Изолирайте повърхността с пенопласт, полистирол или друг подобен материал. Отгоре разстелете полиуретан с фолийно отразително покритие. Свържете шевовете с тиксо. Сега топлината от тръбите ще бъде насочена само към помещението.

Етап 5. Поставете тръбите. Огънете ги според разработената схема, спазвайте разстояния между тръбите от 15-20 см. Закрепете получената огъната конструкция. Свържете тръбата за подаване на вода към разпределящия потоци колектор.

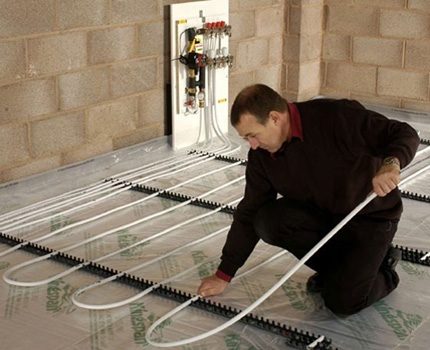

Полагането на тръбите “змейка” е най-разпространено. Алтернатива е полагането “охлюв”. Първият вариант е по-лесен за полагане, но дава неравномерно отопление. Във втория вариант отоплението като цяло е по-равномерно, но може да има студени участъци на пода, тъй като между подаващите намотки лежат намотките на връщането.

Етап 6. Включете подаването на топлоносителя и проверете дали в системата няма теч на вода.

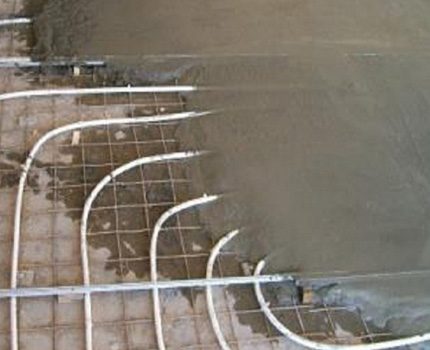

Етап 7. Направете втората замазка със същия разтвор като грубата. Ако в грубата замазка са били допуснати неравности до 5 мм, сега предварително монтирайте летви-маяци, за да изравните идеално повърхността.

Едно от предназначенията на замазката на топлия под е натрупване на топлина. С дебела замазка акумулацията на топлина при водния под е по-висока.

Фината замазка съхне 5-7 дни — толкова, колкото и грубата. След пълно изсъхване може да се пристъпи към довършване на пода и да се постави подова плочка.

Изводи и полезно видео по темата

Видео #1. Нагледна демонстрация на стъпките за инсталиране на електрическия мат:

Видео #2. Процес на изграждане и свързване на електрическия кабелен под:

Видео #2. Правила и етапи на монтаж на тръби за воден топъл под:

За всяко семейство днес е достъпно да направи топли подове, банята с такива подове ще се промени и ще стане по-удобна. Отоплителната система в пода ще издържи дълго време, ако навреме се извършва технически преглед и профилактика.

А какъв отоплителен под е изграден във вашата баня? Разкажете за това как избрахте оптималния за вас вариант, как положихте и свързахте системата. Пишете, моля, коментари в разположения по-долу блок, поставяйте снимки и задавайте въпроси по темата на статията.
