Смесителен възел за подово отопление: правила за монтаж на разпределителен колектор

Водният топъл под се регулира малко по-сложно от електрическите аналози. Регулиращите функции се изпълняват от две важни устройства – смесителен възел за топъл под и колектор, който равномерно подава вода към всички контури на системата.

Чрез тях може да се получи оптимална температура на топлоносителя, както и неговото количество, т.е. да се направи работата на отоплителното оборудване максимално ефективна. Но как да се извърши правилно монтажът на този важен възел? За това ще говорим в нашата статия.

Ще разгледаме подробно особеностите на монтажа на воден топъл под в многоетажна сграда, а в същото време ще разберем устройството и основните функции, възложени на смесителния възел.

Материалът на статията сме допълнили с цветни снимки и тематични видеа по сглобяване на колектора и тънкостите на монтажа на смесителния възел за воден топъл под.

Функции и устройство на смесителния възел

Този възел се нарича още модул за смесване, което напълно отговаря на предназначението му. Този уред е предназначен за смесване на водата, идваща от отоплителния котел, със същата вода, но от обратния клон на контура, за да се получи топлоносител с приемлива температура.

Котелът обикновено загрява водата доста силно, до 80-90 градуса. За системите на топъл под такава температура е висока, затова топлоносителят трябва да се разреди, и най-лесно става с помощта на обратния поток, който вече е изстинал.

Такива устройства се инсталират в отоплителни системи с две или повече работни кръга, както когато топлият под е допълнителен начин за отопление заедно с радиаторите, така и когато къщата се отоплява само с помощта на топъл под.

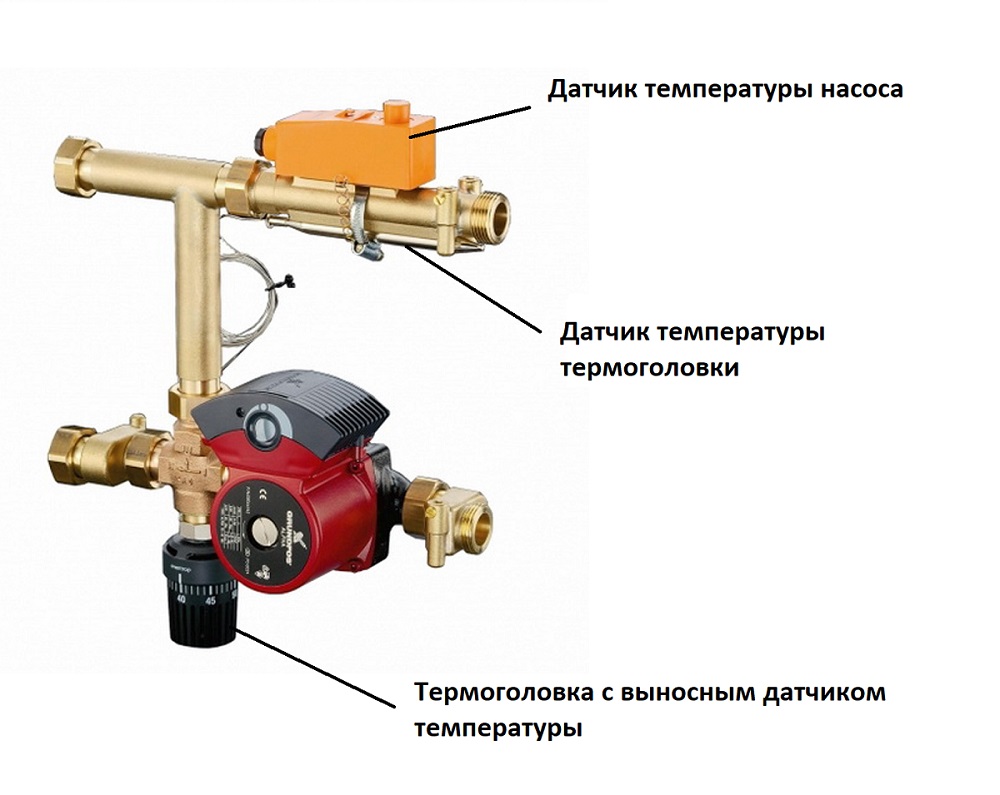

Смесителният възел за организиране на топъл под с течен топлоносител включва редица термодатчици и регулираща глава, което позволява да се подава към контура топлоносител с нужната температура.

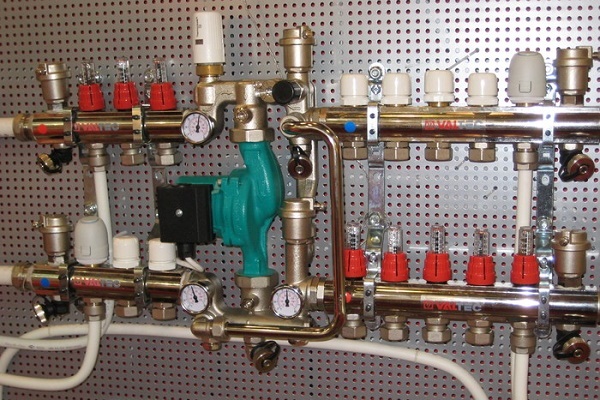

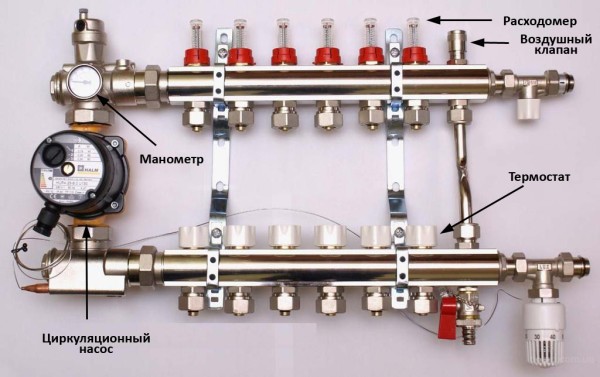

Основните компоненти на смесителния възел – това са двупътни вентили с термостати, три- или четирипътен клапан и циркулационна помпа.

Ако котелът вече е снабден с такава помпа, то за топлия под ще трябва да се закупи още едно устройство, то ще работи отделно. Към радиаторите топлоносителят обикновено се подава с температура 70-90 градуса, но за топлите подове ще трябва да се охлади до 35-40 градуса.

Ето как се осъществява процесът на примесване на охладената обратна вода в системата с трипътен кран:

1. Горещата вода се подава от котела.
2. Топлоносителят преминава през трипътен вентил и попада в кръга, водещ към колектора на топлия под.
3. Термодатчикът измерва температурата на течността.
4. При показатели на температурата над нормата, се задейства трипътният вентил.
5. Той се отваря, започва смесването на топлоносителя с потока от охладена течност от обратната линия.
6. Когато температурата на топлоносителя спадне до зададеното ниво, вентилът се затваря.

Двупътният вентил спира подаването на нова порция топлоносител в кръга, докато циркулиращата в него вода не се охлади до необходимата температурна стойност.

Четирипътните арматурни устройства за топли подове се делят на два вида: X-образни, работещи по принципа на двупътните кранове, и роторни, позволяващи смесването на горещия топлоносител с обратната вода в безупречно точни пропорции.

Освен помпата и вентила, за инсталиране и използване на смесителния възел ще са необходими термодатчик, както и термостат, който ще изключи помпата, ако температурата на водата е прекомерно висока.

Често смесителният възел се продава заедно с колектора, но ако не е включен в комплекта, ще трябва да закупите и правилно да инсталирате необходимите елементи.

При това трябва да се спазва следният ред: първо се поставя трипътният вентил, след това – циркулационната помпа, след нея се свързва колекторът. При тази схема помпата ще подава топлоносител през вентила. Ако се постави помпата пред вентила, последният просто няма да работи, тъй като потокът просто ще бъде насочен неправилно.

На тръбата, по която постъпва охладеният топлоносител, е необходимо да се постави възвратен клапан, за да не постъпва студена вода обратно в системата.

Още един полезен елемент, който ще осигури нормалната работа на смесителния възел в системи с двупътен вентил – байпас. Ако всички отвори на колектора са затворени, топлоносителят ще отиде в системата по байпаса и ще циркулира по затворен път, докато не изстине.

В отоплителните системи с двупътна спирателно-регулираща арматура байпасът е задължителен елемент. В системи с три- и четирипътни вентили може спокойно да се мине без него. Вярно е, че в комбинация с трипътен вентил байпасът позволява регулиране както на количествените, така и на качествените показатели на топлоносителя.

Освен байпаса, в схемата с двупътен вентил задължително трябва да се включи балансиращ вентил, с помощта на който се регулира обемът на топлоносителя, преминаващ през байпаса. Това устройство е необходимо за контрол на порциите охладена вода, примесвани към горещия топлоносител.

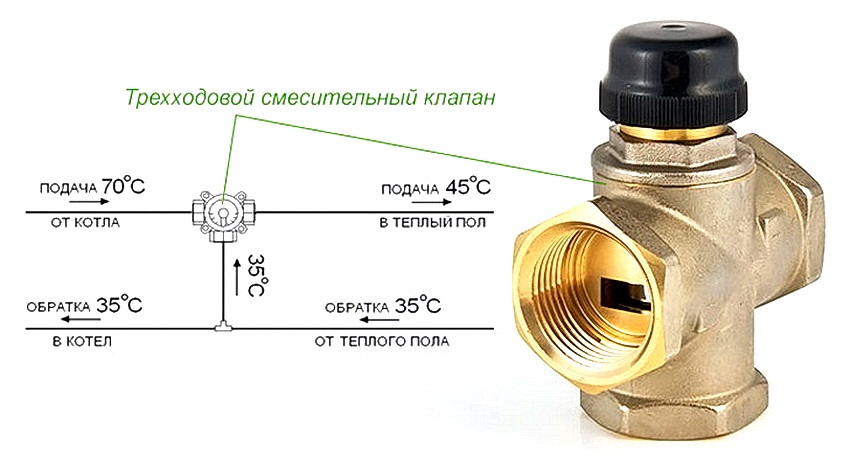

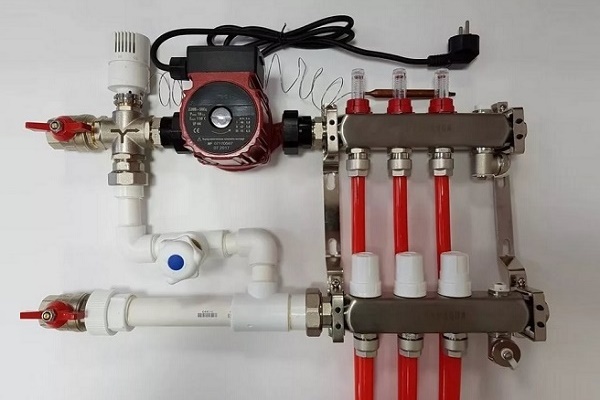

Трипътното смесително устройство за воден топъл под е устроено по такъв начин, че да контролира температурата на топлоносителя, смесвайки потоците от студена и гореща вода.

Комплексът от устройства, който наричат смесителен възел, може да се закупи в магазина като готов комплект. Но според отзивите на опитни майстори, закупуването на отделни възли ще бъде по-надеждно и ще излезе по-евтино. Системите с двупътни вентили и термостати са подходящи за компактни кръгове с малки котли.

Избирайки три- или четирипътен вентил, трябва да се вземат предвид неговата производителност и размерите на площта, която обслужва системата.

За малки площи ще бъде достатъчно устройство, което пропуска около 2 куб. м топлоносител на час. Но ако става въпрос за площ над 50 кв. м, по-добре е да се вземе смесителен кран с производителност 4 куб. м на час.

Отгоре има регулировъчна капачка, с нейна помощ може да се настрои температурата на топлоносителя. Регулировката не винаги е задължителна, тъй като производителят обикновено настройва този показател на приемливо ниво.

Високопроизводителните модели трипътни вентили биват не само с капачки, но и със сервозадвижвания. Но при свързване на смесителния възел задължително трябва да се вземат предвид особеностите на радиаторната отоплителна система.

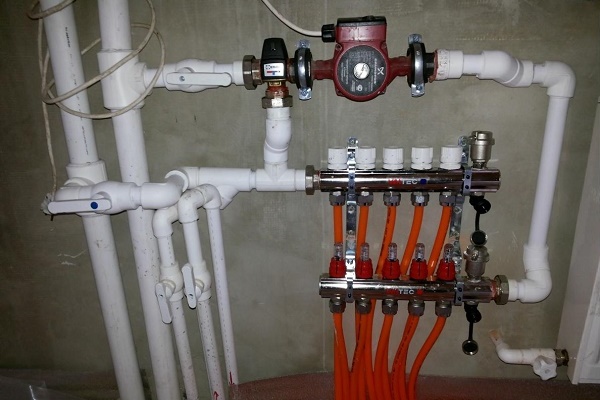

При свързване на смесителния възел на воден топъл под едновременно с еднотръбна радиаторна отоплителна система, байпасът трябва винаги да се оставя в отворено положение

Байпасът е необходим елемент при инсталиране на смесителния възел. Специалистите препоръчват да се монтира на него преливен клапан. Това е необходимо, така че при възникване на прекомерно налягане в системата част от топлоносителя да бъде пренасочена към обратката.

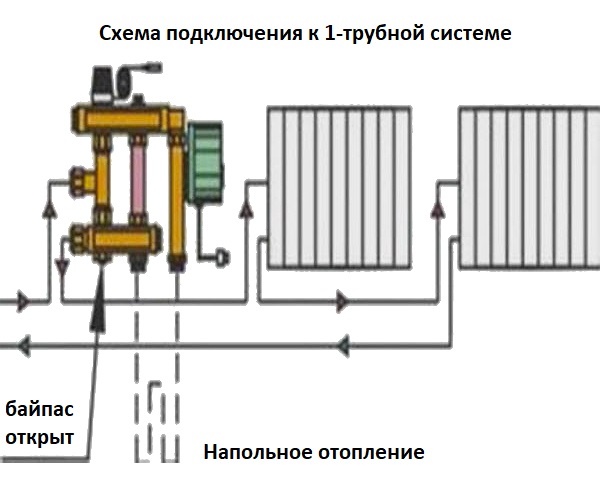

Важно условие за еднотръбна отоплителна система – байпасът трябва да остава в отворено състояние, така че към кръга постоянно да постъпва поток от топлоносител. А при свързване към двухтръбна система байпасът трябва да се затвори.

Ако водният под служи като основен начин на отопление, то при желание може напълно да се мине без инсталиране на смесителен възел.

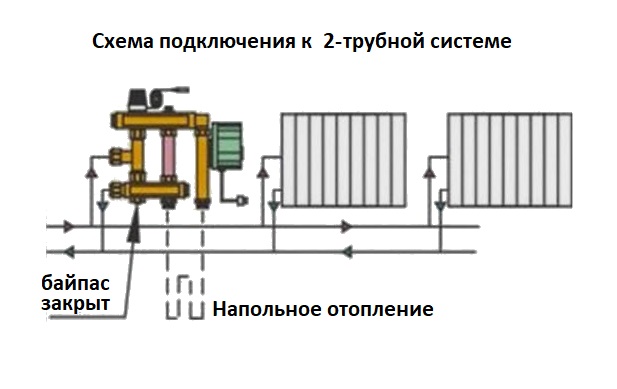

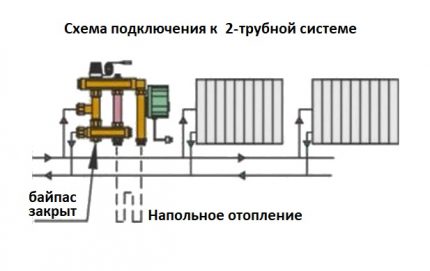

Ако воден топъл под се инсталира като спомагателно отопление при двухтръбна радиаторна система, то байпасът трябва да бъде затворен

В такъв случай функциите на регулатора на температурата на водата, постъпваща към кръга, се изпълняват от термореле. В този случай топлоносителят, загрят до 70-90 градуса, веднага ще постъпва в системата на топъл под.

Щом този горещ поток достигне обратката на колектора, монтираното на това място термореле регистрира повишена температура и спира циркулацията на топлоносителя. Когато водата изстине до зададената температура, например до 40 градуса, терморелето задейства и циркулацията се възобновява.

Този вариант има съществен недостатък – далеч не всяко подово покритие лесно понася нагряване до 80 градуса. Нито за паркет, нито за линолеум такъв режим на отопление не може да се използва, а за керамични плочки това е напълно приемлив вариант.

Още един случай, когато смесителният възел не е задължителен, е когато топлоносителят се подгрява от термопомпа, тъй като температурата на водата едва ли ще бъде над 40 градуса. Между другото, термопомпа може да се направи със собствени ръце, като значително се спести от покупката на скъпо оборудване.

Цел на използването на колектора

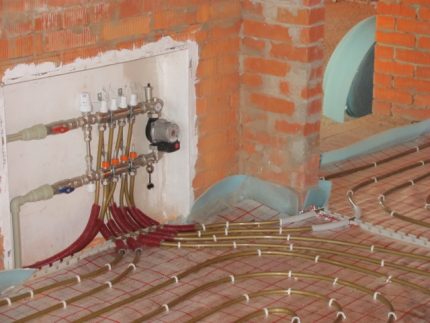

Колекторът – това е устройство, с помощта на което потокът от топлоносител се разпределя по отделните кръгове на водния под, а след това се връща обратно за нагряване. Колекторният възел изглежда като две тръби с отвори, към които се свързват кръговете на системата.

Наличието на разпределителен колектор в схемата за организиране на топъл под предоставя възможност за контролиране на обема на потока на топлоносителя. Една от тръбите на колектора – захранващата, по нея постъпва гореща вода и към нея се свързват входовете на кръговете на водния под.

Обратката на кръговете се свързва към обратната тръба на колектора. Отворите, към които се извършва такова свързване, обикновено са оборудвани с резбови, фитингови или други съединения.

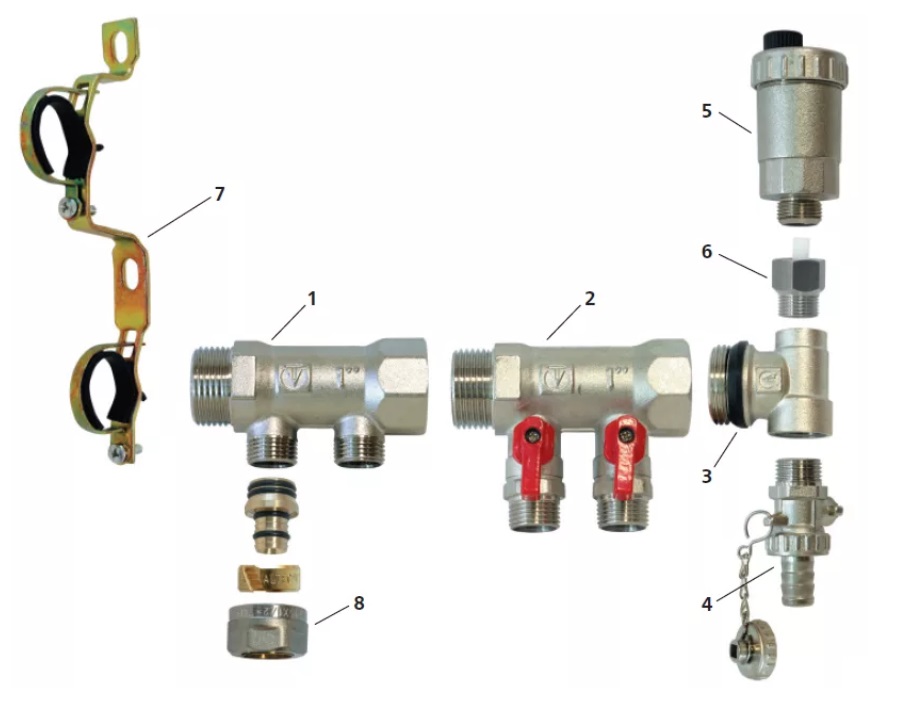

Колекторът се състои от редица елементи като самия колектор (1 и 2), преходник за кран на Маевски (3); изпускателен кран (4); обезвъздушител (5); клапан (6); скоба (7); евроконус (8)

Тук се инсталират различни устройства, с помощта на които могат да се регулират показателите на потока на топлоносителя. Най-простият вариант на колектор промишлено производство – е тръба с конектор, който се нарича евроконус. Това е напълно удобен и надежден възел, но не позволява управление на водния поток.

За да се използва ефективно такова устройство, ще трябва допълнително да се закупят и инсталират редица елементи.

Малко по-сложно е устроен колекторът производство на КНДР. Освен съединенията на изходните отвори, тук са монтирани вентилни кранове, без да са предвидени автоматични средства за регулиране на потока. Това е отличен и евтин вариант за воден под на малка площ с два-три контура с еднаква дължина.

Такава система не изисква сложно управление. Но на големи площи колекторът от този тип ще трябва да се допълни с автоматика.

Освен това, междуосовото разстояние между подаващата и връщащата секция при китайските устройства не съответства на стандартите, приети в Европа, което може да доведе до проблеми при свързването им с уреди от европейско производство.

Сферичните кранове в такива устройства са чувствителни към вода с ниско качество, с времето те започват да текат. За да се отстрани проблемът, е достатъчно да се сменят уплътнителните пръстени, но трябва да се има предвид, че необходимостта от такъв ремонт периодично ще възниква.

Ако се предвижда автоматизиране на работата на системата за воден под, има смисъл да се закупи поне колектор с регулиращи вентили.

На такива вентили могат да се инсталират сервоприводи, свързани с термостати в стаите. Това ще осигури автоматично управление на потока на топлоносителя в съответствие с данните за температурата на въздуха в конкретното помещение.

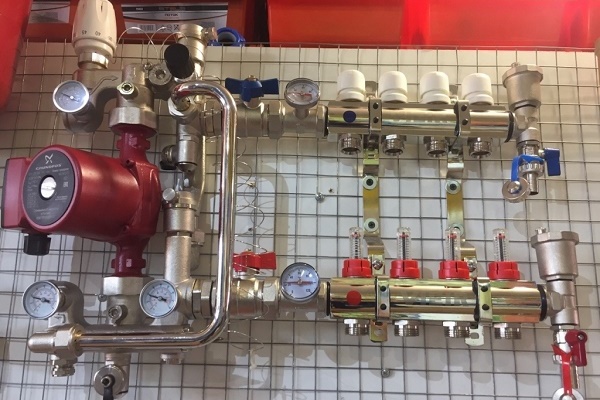

За да се автоматизира работата на системата за воден топъл под, на подаването на колектора се инсталират разходомери (обозначени с рамка), а на връщането се поставят гнезда за сервоприводи (сини капачки отдолу).

Най-сложно е да се управлява система за воден под, в която отделните контури значително се различават по дължина, но при сложните системи обикновено така се случва. В такава ситуация оптималният избор ще бъде колектор, на чието подаване са монтирани разходомери, а на връщането – гнезда, предназначени за монтаж на сервоприводи.

С помощта на разходомерите ще може да се регулира интензивността на потока на топлоносителя, а сервоприводите в комбинация с термостатите позволяват да се зададе подходяща температура на всеки контур.

Ако няма нужда от автоматично регулиране, може да се закупи захранващ колектор с разходомери, а обратният – с обикновени вентилни кранове.

Случва се да не може да се избере колектор с брой гнезда за свързване, който да съответства на проекта. Тогава може да се вземе устройство „с резерв“. А излишните отвори просто се затварят със заглушки.

Такова решение може да се окаже полезно, ако по-късно се наложи да се добавят още няколко бримки към системата на водния под.

Особености на монтажа на воден под в многоетажна сграда

Счита се, че изграждането на система за воден под във високи сгради е невъзможно, но това не е съвсем вярно. На практика реализацията на такъв проект може да бъде осъществена, но изисква съгласуване с доставчика на услуги за централно отопление. Те могат да се монтират само на първите етажи на сградите.

Как да направите воден под в многоетажна сграда?

Тук се използват два варианта: пълна замяна на радиаторната система с воден под или монтаж на допълнителна отоплителна система наред с експлоатацията на радиатори.

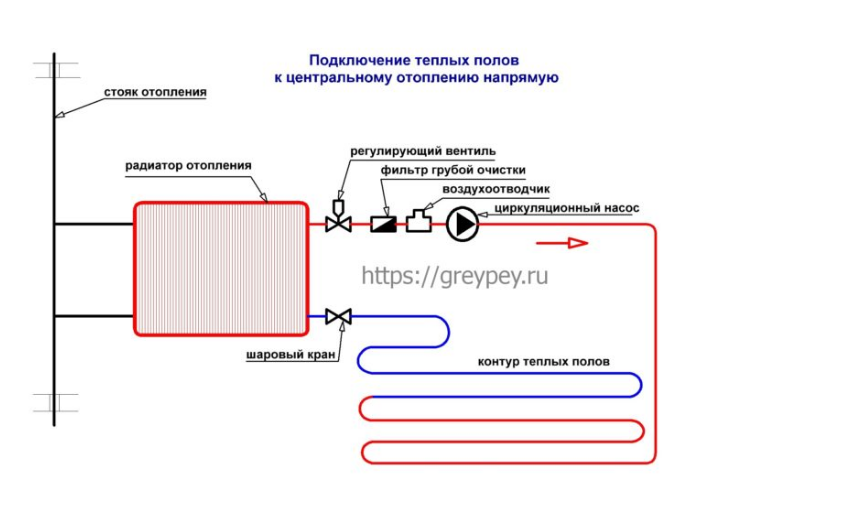

Оптималното място за свързване на системата за воден топъл под в многофамилна сграда е мястото, където обратката на общия щранг се свързва с магистралата, отвеждаща топлоносителя към котелното помещение.

В първия случай е необходимо внимателно да се изчисли разходът на топлоносител в новата система, тъй като той трябва да съответства на предишните обеми. Не е задължително да се реконструира цялото отопление в апартамента, може да се ограничи само до една стая.

Ако водният под играе роля на спомагателно отопление, ще са необходими топломери. Освен това трябва да се уточни дали централизираната отоплителна система може да покрие увеличените мощности и разход на топлоносител.

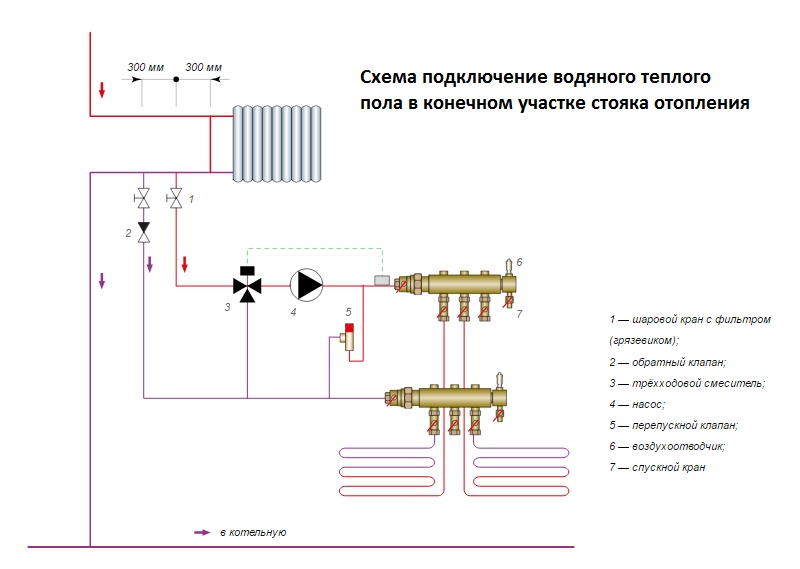

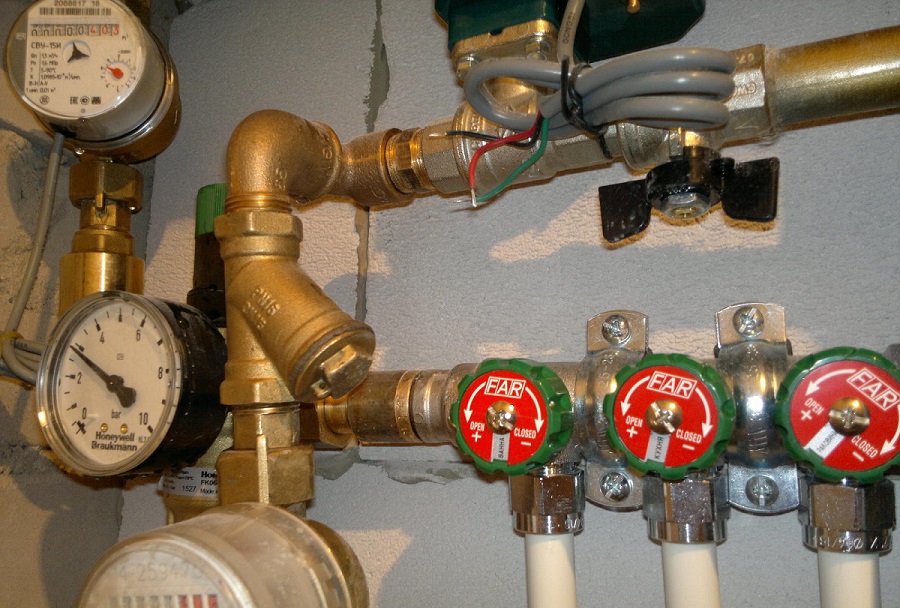

Ако във висока сграда има радиаторна система с горно разпределение, то свързването на водния под е най-добре да се извърши на мястото на свързване на обратката на общия щранг с магистралата, водеща към котелното помещение. Преди водния под задължително се поставят филтри.

Това е необходимо, предвид ниското качество на топлоносителя в местните централизирани системи, в противен случай контурът на топъл под много скоро ще се запуши.

Филтрите трябва редовно да се почистват. Те са повече от актуални при директно свързване към системата за централно отопление (ЦО), но използването на топлообменник помага да се направи проблемът със запушванията по-малко остър, а работата на водния под – по-стабилна.

Но при това ще е необходимо да се монтират разширителен съд, топлообменник, група за безопасност и филтър.

Тънкости на монтажа на колектора

При монтажа на колектора на водния под подаващата част на устройството трябва да се постави по-високо от обратката. Може да се направи и обратното, но голям смисъл подобно преместване няма.

Колекторът ще работи, но при горната връщаща линия част от топлината от подаващата част ще се предава на обратния поток, т.е. топлинната енергия просто се губи.

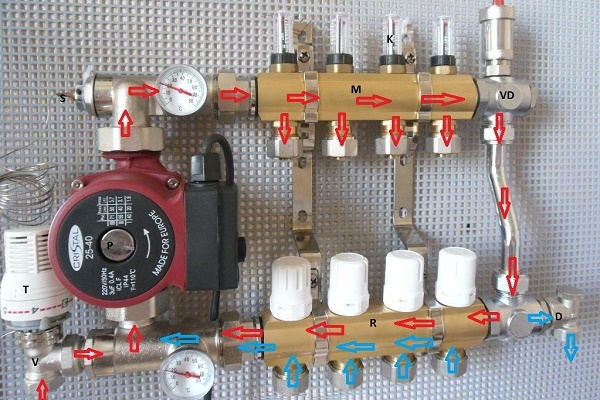

Изключително важно е при сглобяването и монтажа на колекторния възел на водния под да се свържат всички елементи на това устройство в правилния ред, например като се използва тази схема

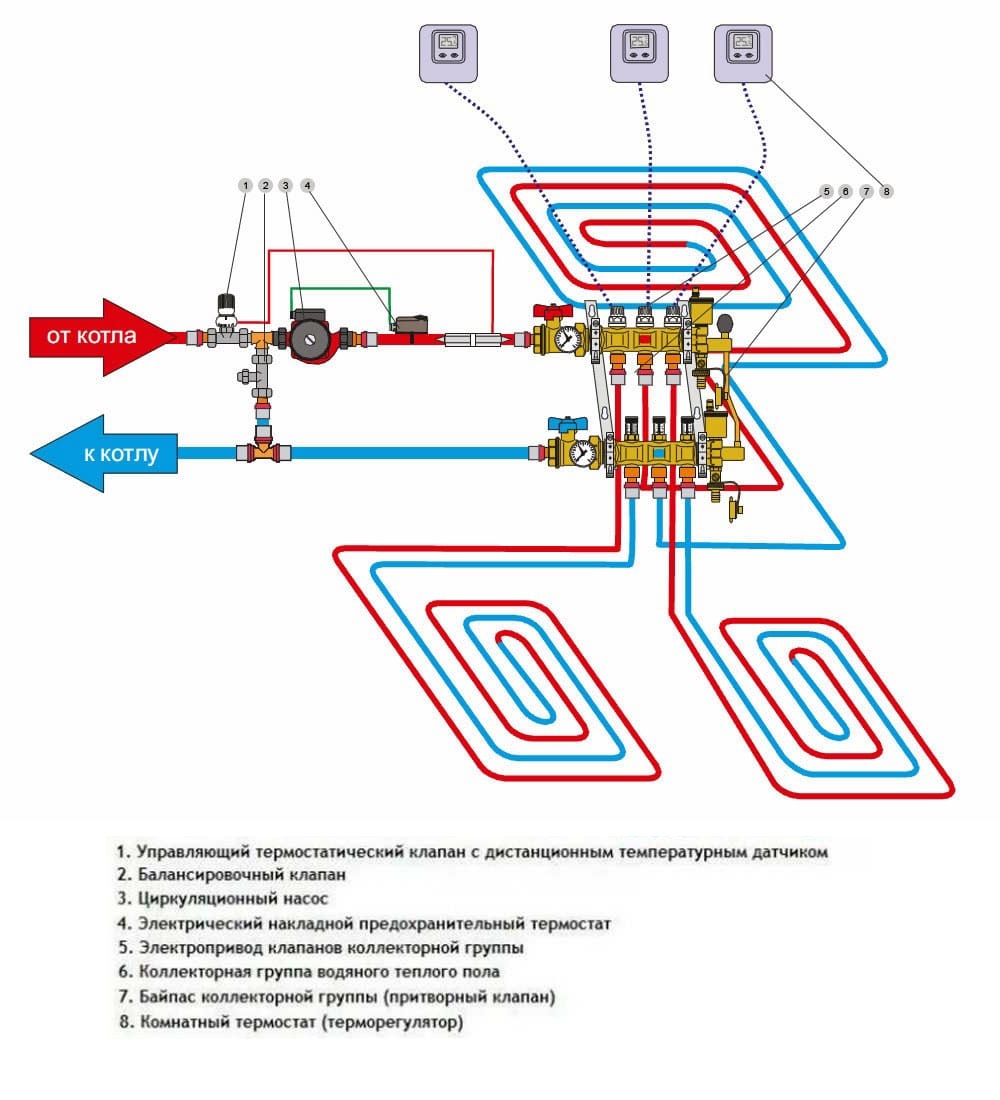

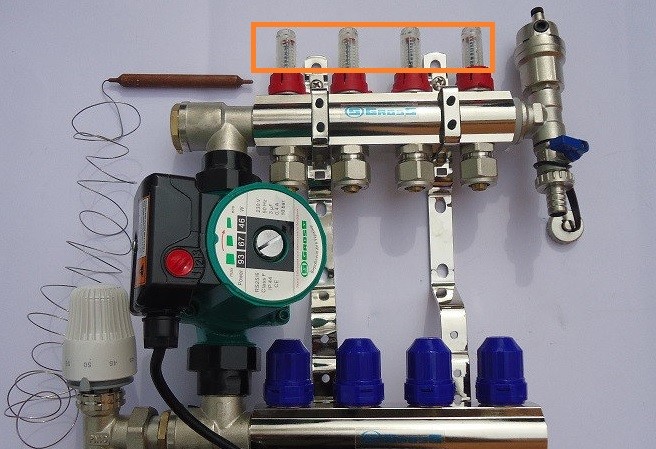

Важен момент – инсталиране на разходомерите. Те трябва да се монтират именно на подаващата част; на връщащата линия тези елементи са безполезни.

Освен колектори, разходомери и сервоприводи с термодатчици, за монтажа ще са необходими изпускателен кран, както и кран на Маевски с преходник, съединителни елементи за тръбите на водния топъл под, спирателен вентил и др.

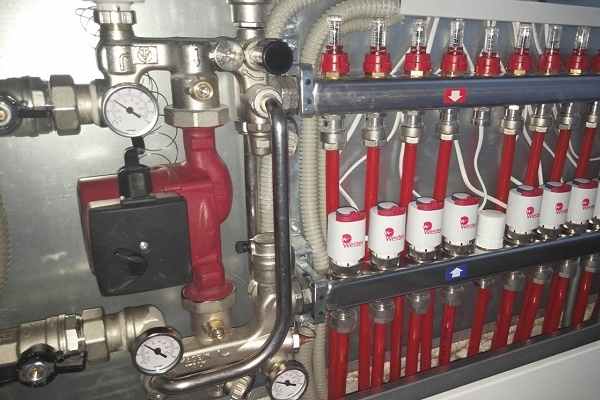

За разлика от отоплителните колектори, при монтажа на воден топъл под разходомерите винаги се монтират на подаването, а на връщането се поставят сервоприводи с терморегулатори.

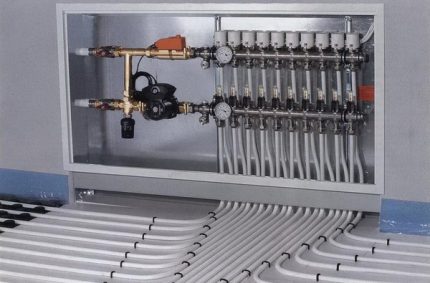

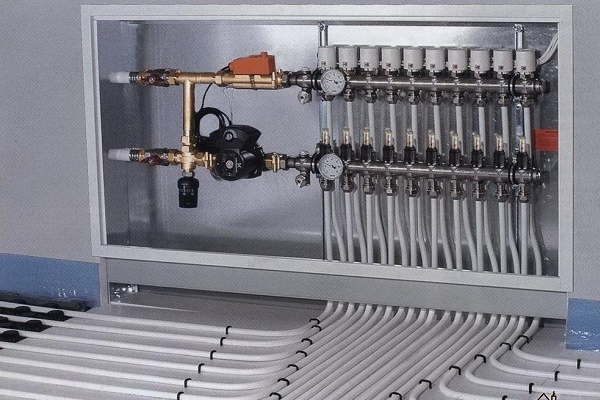

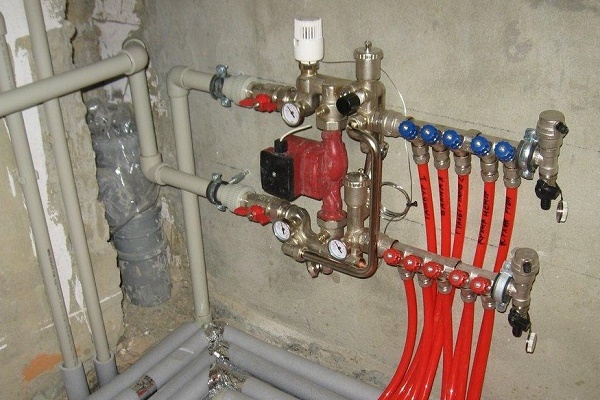

За инсталирането на всички тези устройства е предназначен колекторен шкаф. Това е метален шкаф с вратички, вътре се намират регулируеми водачи. Такова устройство значително улеснява монтажа, но струва не малко пари.

Затова, ако в района на мястото за монтаж има ниша с подходящи размери, може да се използва тя.

Ако колекторът се монтира без специален шкаф, той трябва да се окачи на скоби. Що се отнася до мястото за монтаж на колектора, тук важи правилото: колкото по-високо, толкова по-добре, т.е. колекторът е най-добре да се монтира в най-високата точка на системата.

Шкафът за колектора е много удобно устройство, което улеснява монтажа на системата за воден топъл под. Но ако има желание да се спести, той може да се замени с ниша в стената.

Това е свързано с необходимостта да се отстранява попадналият в системата въздух, за което в най-високата точка на колектора се инсталира кран на Маевски. Освен това, най-добре е колекторът да се постави на равно разстояние от всички помещения, т.е. по-близо до центъра на системата, така че дължината на отделните контури да се различава минимално.

Към един колектор обикновено могат да се свържат само девет отделни кръга на топъл под. Ако обаче отоплителната система е твърде сложна и трябва да се монтират повече от девет контура, ще са необходими два или повече колектора.

В многоетажна сграда поставянето на колектора отгоре не винаги е възможно. Тогава може да се постави и по-долу, дори в мазето. Но проблемът с извеждането на излишния въздух от системата ще трябва да се реши по друг начин.

Кранът на Маевски на самия колектор ще бъде безполезен. Устройството за отвеждане на въздух, заедно с монтирания пред него спирателен клапан, ще трябва да се монтира на връщането на всеки кръг.

Монтажът се извършва в участъка между тръбата и колектора, като към крана на Маевски трябва да се осигури свободен достъп.

По този начин, ако колекторът е монтиран твърде ниско, вместо един кран на Маевски ще са необходими толкова въздухоотводчика, колкото кръга ще бъдат положени. Плюс същия брой спирателни кранове.

Монтажът на колектора се извършва по следната схема:

1. Поставяне на колекторния шкаф или подготовка на специална ниша.
2. Сглобяване на колектора, поставяне на допълнителни модули: сервоприводи, разходомери и др.
3. Свързване на подаването на колектора с тръбата, водеща от котела.
4. Поставяне на спирателен кран на връщането на колектора.
5. Поставяне на колектора в шкаф/ниша.
6. Присъединяване на тръбите към подаващата и обратната част.
7. Монтаж на смесителния възел.
8. Проверка на качеството на монтажа, отстраняване на недостатъците.

Обикновено поставянето на колектора започва още преди началото на полагането на тръбите и изливането на замазката, затова трябва да се има предвид, че след приключване на работите нивото на пода значително ще се повиши. Колекторният шкаф вече отчита този момент.

Но когато монтажът се извършва с помощта на скоби, устройството трябва да се постави на приблизително един метър от черновия под.

Не трябва да монтирате колектора на водния топъл под твърде ниско, липсата на пространство може да създаде проблеми при свързването на тръбите към конекторите

Не трябва да окачвате колектора твърде ниско, такова положение може да затрудни процеса на свързване на тръбите. Свързването с полипропиленовите тръби, които водят от котела, се извършва с помощта на конектор, който има гайка за резбата на колектора и муфа за полипропиленовите тръби.

Въздухоотводчикът трябва да се монтира в най-горната точка на колектора и неговата глава ще бъде насочена нагоре. Но главите на такива елементи като разходомерите и сервоприводите при правилен монтаж ще бъдат насочени надолу.

Обикновено резбата на колектора е направена с три четвърти инча, а крановете на Маевски имат половин инчова резба, затова трябва да се използва преходник. Материалът на преходника трябва да съответства на материала на колектора.

На обратния патрубок на колектора има две резби, едната от тях е необходима за свързване към отоплителния котел, а втората – за монтиране на спирателния кран.

Всички резбови връзки се нуждаят от уплътнение, което може да се реализира с помощта на уплътнителен пръстен или, ако такъв пръстен липсва, чрез навиване на пакля, ленена нишка, ФУМ-лента и др.

При сглобяване на смесителния възел за водно подово отопление всички резбови връзки трябва внимателно да се уплътнят с помощта на ФУМ-лента или други материали.

При свързване на металопластична тръба към разклонителя на колектора трябва краят на тръбата да се развалцува и почисти. Тази мярка ще запази уплътнителите от случайно повреда.

След това на тръбата трябва да се постави накидна гайка, след това – обжимна шайба, внимателно да се свърже тръбата към разклонителя, да се затегне гайката с ръце, а след това внимателно да се дотегне с регулируем ключ.

Преди колектора или след него трябва да се инсталира смесителният възел. Ако инсталирането на този възел по някакви причини не е предвидено, вместо него се монтира байпас със спирателен кран.

Смесителният възел обикновено се закрепва с помощта на накидни гайки. Такива елементи изискват задължително използване на гумени уплътнения.

Изработване на самоделен колектор

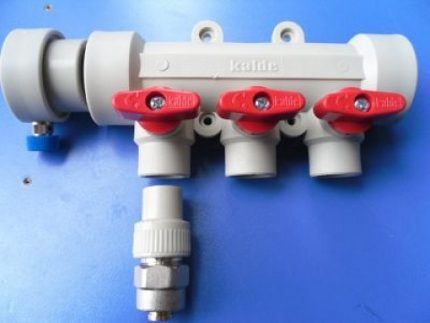

За да се направи колектор от полипропиленови тръби, се препоръчва да се използват конструкции с диаметър 32 мм или 25 мм, съответните тройници и спирателни вентили.

Колкото бримки на подово отопление ще бъдат свързани, толкова тройници и вентили ще са необходими за колектора. Също така ще трябва да се закупи циркулационна помпа и клапан за смесителния възел.

Ако системата за водно подово отопление не се нуждае от сериозно автоматично регулиране, може да се направи колектор самостоятелно или да се закупи прост модел с обикновени спирателни кранове.

За запояване на тръби е необходим специален поялник, както и поне минимален опит с подобно оборудване. От тройници и тръби се формират подаващата и отвеждащата секция на колектора. Отрязъците от тръби трябва да са много къси, за да бъдат тройниците разделени с много малко пространство.

След това се припояват спирателните кранове, както и фитинги за свързване към помпата и т.н. Такова просто устройство ще струва евтино, ако не се монтират разходомери и други управляващи елементи.

Но по-напреднал колектор от пластмаса е по-лесно да се купи, отколкото да се направи, цената на такова устройство е ниска.

Изводи и полезно видео по темата

Интересен материал за сглобяване и инсталиране на смесителен възел:

Видеоклипът демонстрира процеса на сглобяване на комплекта елементи на колектора:

За самостоятелното изработване на евтин колектор се разказва в това видео:
