Как да направите инфрачервен топъл под със собствени ръце: монтаж и свързване на филмов под

Системата с инфрачервен топъл под от филмов тип е една от иновативните и уникални разработки, която позволява решаване на проблемите, възникващи при обустройството на отоплението на жилището.

Как правилно да изберем компоненти за системата и да положим инфрачервен топъл под със собствени ръце, ще разгледаме подробно.

Как е устроена ИЧ-системата?

Инфрачервеният топъл под представлява доста сложна система, която не може да бъде изработена самостоятелно в домашни условия.

Системата е създадена на базата на уникална наноструктура, която е способна да генерира инфрачервено лъчение, невидимо за човешкото око.

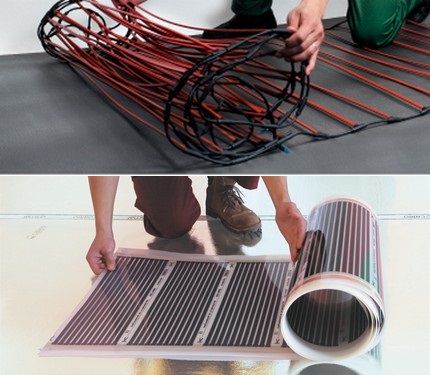

В зависимост от типа на изпълнение на нагревателните елементи, ИЧ-системите се делят на два основни вида: пръчкови и филмови

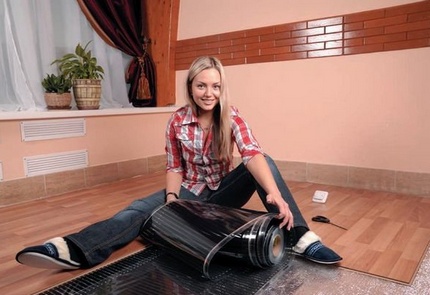

Филмовите системи са изработени от ленти от карбонова паста – високоякостен въглероден пластик, които са скрити под термоустойчив полиетиленов филм.

Всички ленти, чиято дебелина не надвишава десет милиметра, са разположени на равноотдалечено разстояние от 10-15 мм и са паралелно свързани помежду си чрез защитени със сребърно покритие плоски тоководещи шини.

Под действието на електрическия ток, подаван към шините, карбоновите елементи започват да излъчват ИЧ-лъчение, чиято дължина на вълните в биорезонансния диапазон варира в границите 9-20 микрона

Основата на пръчковите системи се състои от графитно-сребърни пръчки, вътре в които е положен карбонов материал. Те са свързани помежду си с многожилни проводници и са запоени в защитна медна обвивка. Системите се произвеждат под формата на отделни кабели или готови намотки.

Инфрачервените лъчи в такива системи действат праволинейно, поради което предизвикват нагряване не на околния въздух, а на предметите, разположени в помещението: подовото покритие, мебелите, стените и тавана. Благодарение на това свойство скоростта на ИЧ-отопление е значително по-висока от традиционните аналози – електрическата и водната система.

Сред неоспоримите предимства на инфрачервения филмов топъл под трябва да се посочат:

• Екологичност. Инфрачервените лъчи по въздействие са подобни на слънчевата светлина и поради това оказват благоприятно влияние върху всички живи организми. Те нямат страничен ефект.
• Простота на монтажа. Конструктивните особености на системата позволяват при минимални разходи и усилия да се извърши качествен монтаж, притежавайки само основни умения за строителни работи.

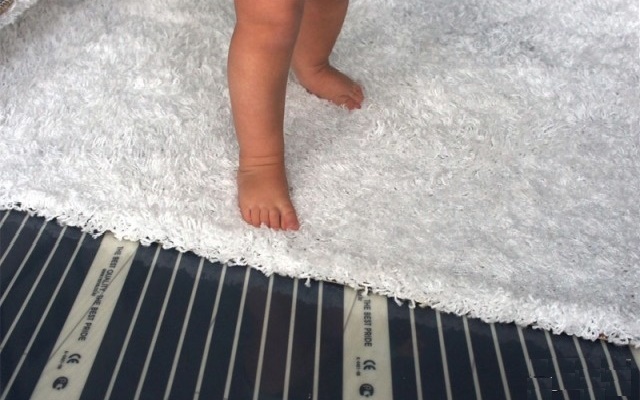

• Съвместимост с различни видове покрития. Полагането на инфрачервен топъл под се допуска да се извършва веднага „на сухо” под мокет, паркетна дъска, линолеум или ламинат.

Благодарение на това, че нагревателните елементи в фолиевата система са плътно ламинирани с полимерен слой, те не се страхуват от случайни вдлъбнатини и пробиви, както и от въздействието на влага. Но дори в случай на повреда на една от карбоновите ленти, благодарение на паралелната схема на свързване, останалите елементи ще продължат да работят.

Дебелината на термофолиото не достига дори 5 милиметра, а поради това практически не „изяжда” височината на стаята. Благодарение на това смело може да се монтира практически под всяко покритие. Освен това такова фолио се допуска да се разполага върху вертикални повърхности, фиксирайки го към стени и таван, осигурявайки зонално отопление на стаята.

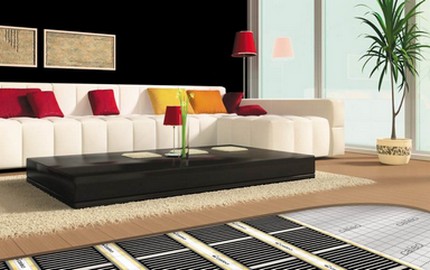

Уязвимото място на системата е страхът от “заключване”, при което отопляваните участъци могат да излязат от строя под тежестта на поставените върху тях големи предмети

Поради тази причина фолийният материал се полага само в зоните, където няма да има едроразмерна техника и мебели. С внимание трябва да се използват ИК-системите във влажни помещения, тъй като съществува риск от токов удар.

Разходът на електроенергия за експлоатация на инфрачервен подов отоплител зависи пряко от режима на работа на системата и полезната площ на помещението. Препоръчваме също да се запознаете с друга наша статия, в която е описано подробно фолийният тип отопление за помещения.

Избор на компоненти за системата

Освен въглеродни нагревателни ивици, запечатани в лавсанова фолия, системата на фолиевия под изисква наличието на терморегулатор, оборудван с температурен датчик.

Варианти на изпълнение на филма

Варианти на фолиеви подове на съвременния пазар са представени немалко. И всички те приблизително имат сходни характеристики: консумирана мощност от 25 до 80 W/h, и работна температура от 30 до 50 °C.

В продажба могат да се срещнат два типа фолиеви системи:

• непрекъснати – при тях фолията е изцяло покрита с въглероден материал;
• на ивици – при тях въглеродният материал е нанесен върху повърхността под формата на ивици с ширина по 15-20 мм.

Разликата между тях е, че в непрекъснатите системи материалът се нанася чрез разточване по повърхността под формата на паста, а в системите на ивици – чрез фрагментарно напрашване.

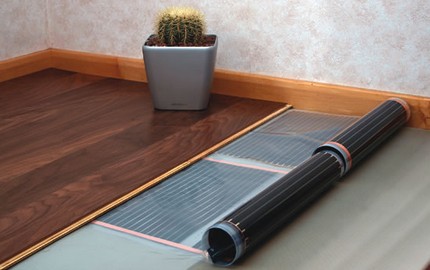

За стаи с малка площ е по-добре да се избере фолия, чиято ширина е 50 cm; за по-просторни помещения е по-изгодно да се закупят ивици с ширина 100 cm

Дебелината на материала може да варира в границите от два микрона до 0,4 милиметра. Дължината на ролката е 50 метра.

Съществува мнение, че е по-добре да се избират най-тънките фолии. Но, както показват отзивите, колкото по-малък е слоят въглерод, толкова по-бързо системата се поврежда. Затова е по-целесъобразно да се закупува материал не по-тънък от 3 mm. Например, за страните от Европа и САЩ оптималният вариант се счита за дебелина на материала от 0,338 mm.

Такива системи струват не евтино. Средният ценови диапазон на фолиевите ИК-системи от водещи производители варира в границите на 20–25 $ за квадратен метър. По-подробно за видовете фолиеви подови отоплители може да прочетете в този материал.

Изчисляване на необходимото количество

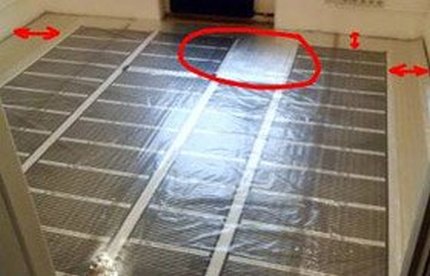

Монтажът на фолиевия под с инфрачервен тип нагряване се извършва само върху полезната площ на помещението.

Процентното съотношение на покритата площ зависи от това, дали ИК-системата служи като основен или допълнителен източник на топлина:

• 80% от площта – като основно отопление;
• 40-50% от площта – като допълнение към радиаторното отопление.

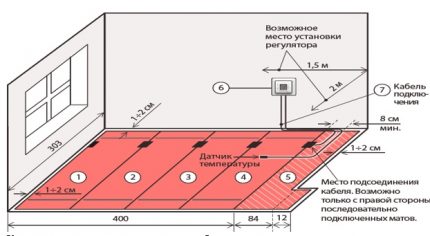

Да се определи общата дължина на всички ивици ще помогне предварително начертана на лист схема на разположение на зоните на системата. След като се изчисли дължината на всеки фрагмент и се събере броят им, няма да е трудно да се изчисли необходимата обща дължина на покритието.

При изчисляване на покриваната площ трябва да се има предвид, че според нормите от всяка стена ще е необходимо да се направи отстъп от 10 – 20 сантиметра

За да се предотврати преждевременната повреда на подовата система, е необходимо при разполагането да се дистанцирате от тръбите и щранговете на централното отопление. Поставените ленти не трябва да се пресичат и да се застъпват една друга.

При разполагането на фрагментите в плана и изчисляването на тяхната дължина също така имайте предвид, че дължината на всяка лента трябва да бъде кратна на 17-18 сантиметра, тъй като именно на тези места са разположени линиите на рязане.

Терморегулатор за управление на температурата

Работата на ИК-системата се управлява от терморегулатор. Включеният в комплектацията към него температурен датчик се разполага между нагревателните елементи и се свързва към устройството чрез контакти. Датчикът отчита температурата от повърхността на филма и предава данните на терморегулатора, който от своя страна реагира и пуска системата в действие.

Основното предназначение на устройството е да следи температурата на пода по показанията на датчика и в съответствие със зададените параметри да коригира мощността на нагряване

На пазара днес е представено огромно множество от варианти на модификации на регулаторите, различаващи се по функционалност.

Всички те условно се делят на два вида:

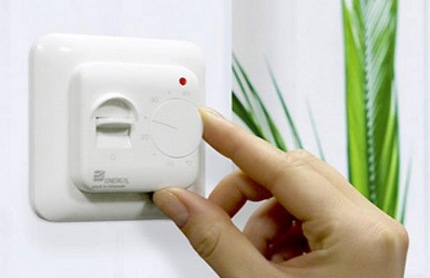

1. Механични – оборудвани са с клавиши и механични колелца и подхождат за изграждане на системи с малка площ.
2. Електронни – оборудвани са с бутонно управление и дисплей, приложими са за малки не зонирани помещения.

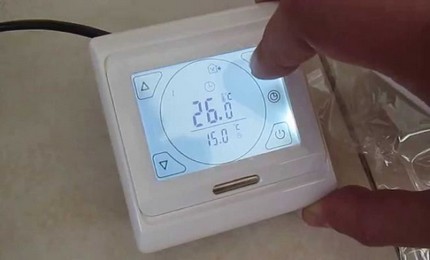

Програмируемите модели се оборудват с тъчскрийн дисплеи, с помощта на които могат да се задават едновременно 4 времеви режима, като по този начин се спестява до 50% от разхода на енергия.

Температурните датчици в зависимост от типа на устройството и вида на подовото покритие биват два вида изпълнение. За меки покрития те се произвеждат под формата на компактни пластмасови съдове. За твърди – под формата на по-големи елементи, оборудвани с гел защита срещу въздействието на лепилните състави върху лентите и за предотвратяване на механично увреждане.

Едни модели терморегулатори са способни да отчитат информация за нагряването на повърхността на пода, а други – допълнително да анализират степента на нагряване на въздуха в стаята

При избора на устройство трябва да се ориентирате по мощността на термостата. Тя се изчислява, като се изхожда от факта, че един квадратен метър филм средно консумира 50-70 W. За определяне на необходимата стойност показателят се умножава по размера на работната площ, покрита с нагревателни елементи.

Бюджетните модели, работещи от мрежата, често „грешат“ с това, че при аварийно изключване на захранването не могат да възобновят работа самостоятелно. Затова е по-добре да се дава предпочитание на модели, в които е предвидена батерия. А повече за избора и инсталирането на терморегулатор за подово отопление, прочетете тук.

Ако се предвижда комбиниране на филмовата система с покритие от керамогранит или кафелени плочки, ще е необходима изграждане на циментово-пясъчна замазка.

Монтаж на инфрачервен топъл под

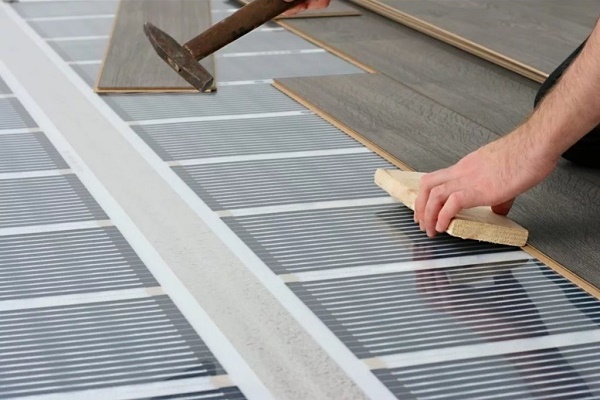

Инсталирането на ИК-системата под едно или друго покритие има своите особености. Така, ако планирате да използвате като финишно покритие меки материали като линолеум или мокет, като междинен слой между нагревателните ленти и него трябва да поставите листове от ПДЧ или шперплат.

Твърдият междинен слой ще защити филма от „нараняване“ в резултат на продавяне на покритието от крачетата на тежка мебел или дамски токчета.

Във всеки случай, монтажът на системата за инфрачервено подово отопление се извършва на няколко етапа.

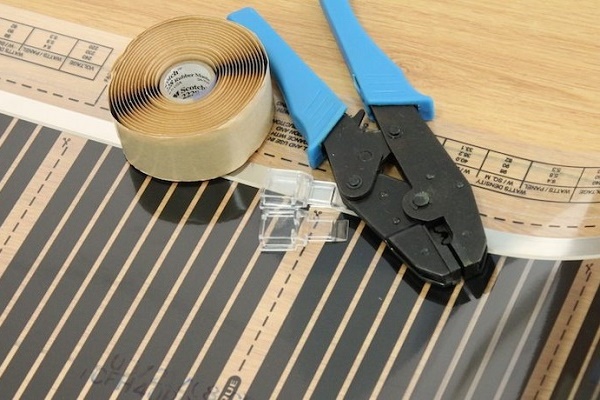

Закупуване на материали и инструменти

Освен самото ИК-фолио е необходимо да закупите и ролков топлоизолационен материал, както и метализирана или едностранна строителна лента за неговото фиксиране. Самото фолио се закрепва към основата с помощта на двустранна лента.

За извършване на работите ще е необходим набор от инструменти:

• ъглошлайф, оборудван с диск за камък;
• перфоратор;
• нож или ножици;
• плоски клещи или комбинирани клещи;
• строителен миксер;
• назъбен шпатул;
• широка четка;
• съд за смесване на разтвора.

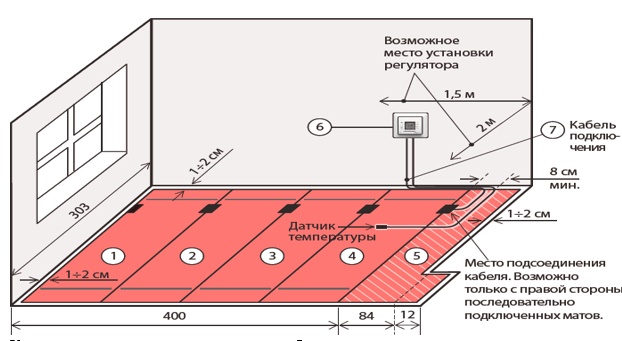

Ако все още не сте съставили схема на разположението на етапа на избор на материал, това трябва да се направи сега, като се вземат предвид не само размерите на помещението, но и ширината на използваните ленти.

В съставения план на помещението трябва да бъдат отразени местата за разполагане на мебелите и участъците с фрагменти от нагревателните елементи

Разположението на фолиата може да бъде както надлъжно, така и напречно. Оптималният вариант трябва да се избере въз основа на икономия на материал. Но все пак специалистите препоръчват да се поставят лентите по дължина. Това позволява да се минимизира броят на точките на свързване.

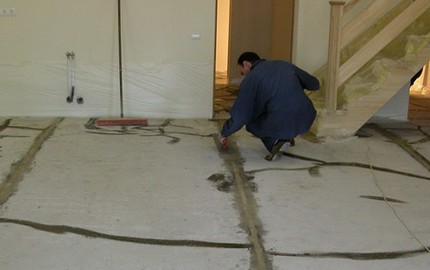

Подготовка на базовата основа

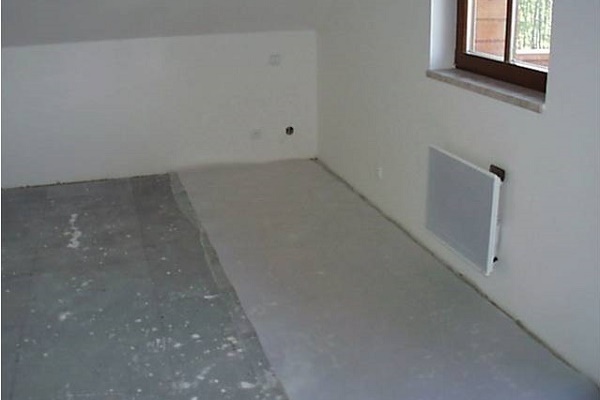

При подготовка на основата за полагане на ИК-системата изобщо не е задължително да се демонтира старото покритие. Демонтаж ще е необходим само ако основната основа е силно повредена, а повърхността е „оцетена“ с дълбоки пукнатини и дупки.

Съгласно нормите допустимата разлика във височините на основната основа под филмовата система е само 0,2-0,3 см на всеки линеен метър, независимо от посоката на приложената към повърхността контролна летва или строителен нивелир.

При подготовка на основата е необходимо да се почисти повърхността от остатъци от отпадъци и прах, а при необходимост – да се шпакловат пукнатините и да се отстранят други дребни несъвършенства

Технологията на полагане на ИК-системата предполага изграждане на топлоизолационен слой, чиято основна задача е да предотвратява изтичането на топлина през подовите плочи, като по този начин повишава ефективността на системата.

Като изолация най-добре ще подхождат:

• Изолон или Пенофол – ролкови изолации от пенополиетилен. Те се отличават с отлични хидроизолационни качества, тъй като в процеса на разпенване се образуват затворени, непропускащи вода клетки;
• Коркова подложка – пресовани частици от коркова дървесина, смесени със свързващото вещество суберин.

При настилане на подове с отопление в приоритет са подложките с лавсанова метализирана или фолиева обвивка. Тя усилва топлопреминаването благодарение на собствения си отразяващ ефект.

Структурата на изброените материали ще предотвратява попиването на влага, изпълнявайки функцията на хидроизолатор, а отразяващата повърхност – да насочва генерираната топлина директно в помещението, а не към долния под.

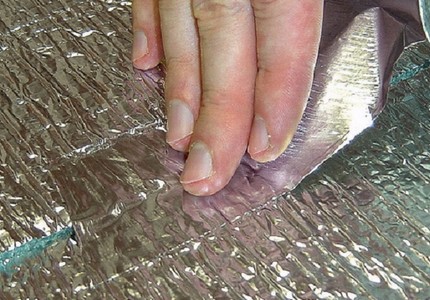

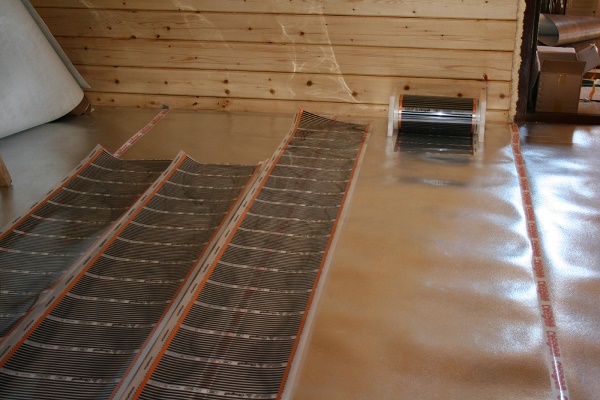

Ролковият материал се полага върху почистена повърхност с фолийната страна нагоре, като лентите се поставят плътно една до друга

Подложката се разстила по цялата площ на помещението плътно до стените. Съединенията на положените на пода ленти се закрепват помежду им с маскирна или алуминиева лента. Ако дебелината на материала е малка, положените с малко припокриване ленти могат да се закрепят и със строителни скоби.

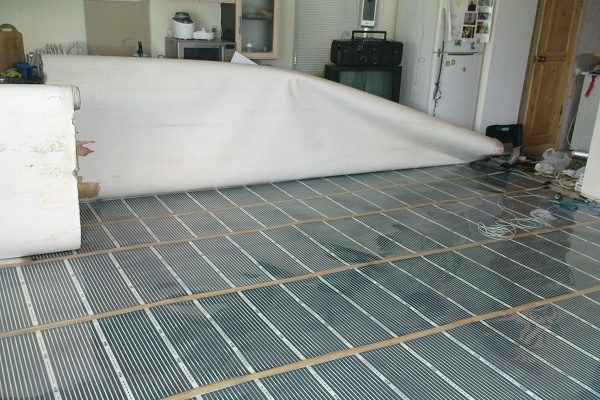

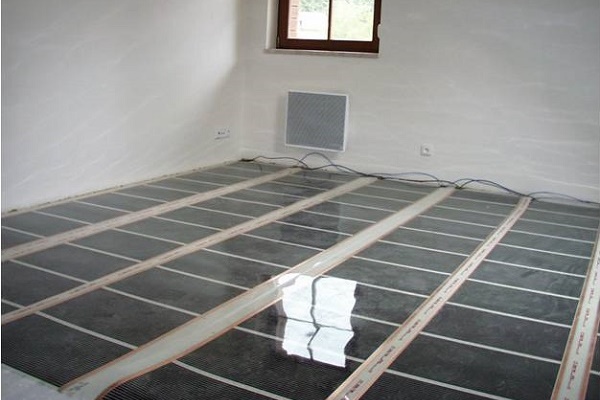

Полагане на филмовата система

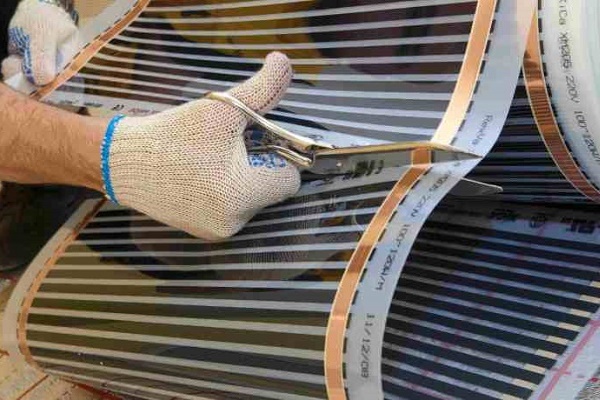

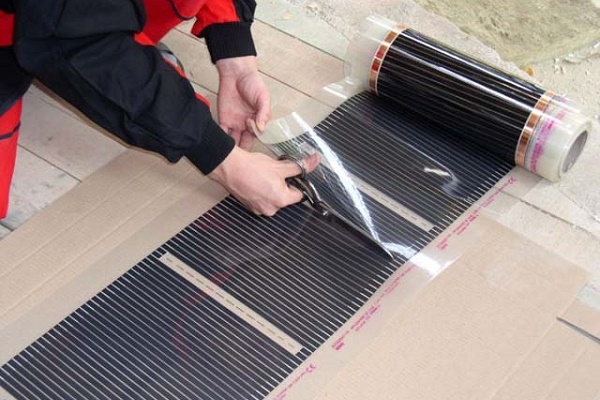

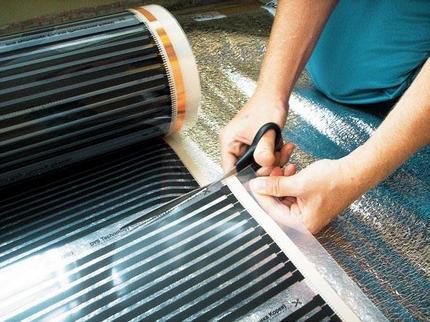

В съответствие с разчертаването се нарязва филмът на отделни фрагменти, като се има предвид, че максималната дължина на цялото платно не трябва да надвишава осем метра. Нарязването може да се извърши с ножици или нож. Нарязаните фрагменти от лентите последователно се поставят върху подложката според изготвената схема.

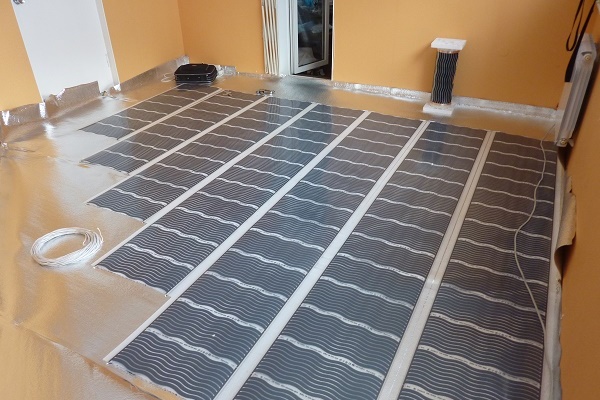

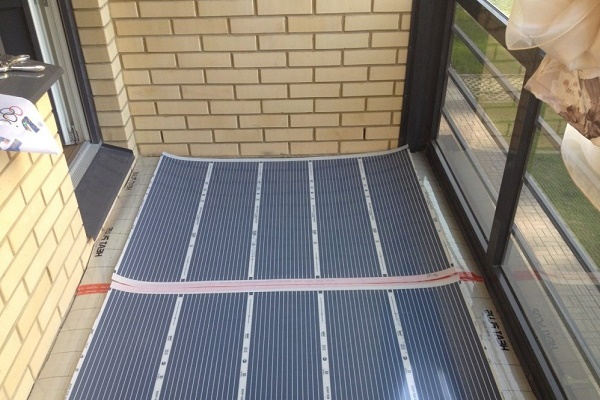

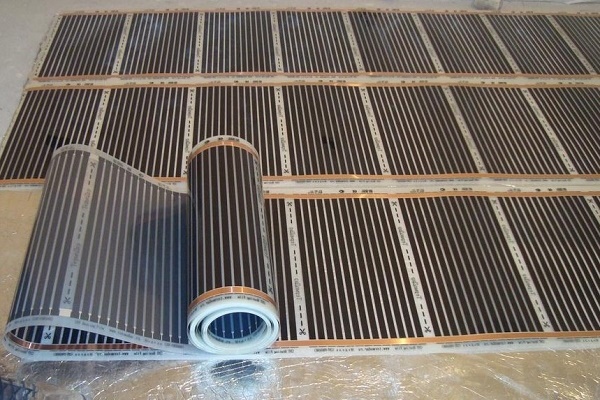

Разделените ленти в съответствие със схемата се разполагат по повърхността, като се насочват контактите към стената, където се планира да се монтира терморегулаторът

Отрезите от филма се полагат с лицевата страна нагоре или надолу в съответствие с точките на ръководството на производителя. Строго според инструкцията се разполагат лентите на ИЧ системата. Например, лентите на филмовия под Caleo се полагат със странично припокриване така, че между съседните медни шини да има празнина от 1 см.

Марки, производителите на които препоръчват да се полагат лентите без припокриване и с по-голямо разстояние между шините. При полагане не се допуска огъване на карбоновите ленти под ъгъл от 90°, тъй като това може да повреди фрагмент от системата.

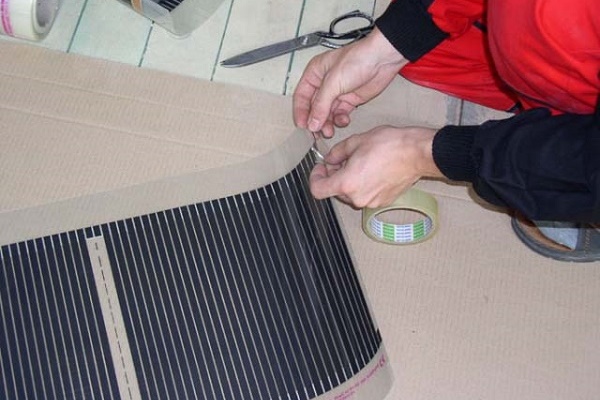

При необходимост лентите се подрязват по периметъра на помещението, като се правят разрези в строго обозначените с пунктирна линия места върху филма. Ориентировъчните пунктирни линии за рязане обикновено са разположени на всеки 18 см.

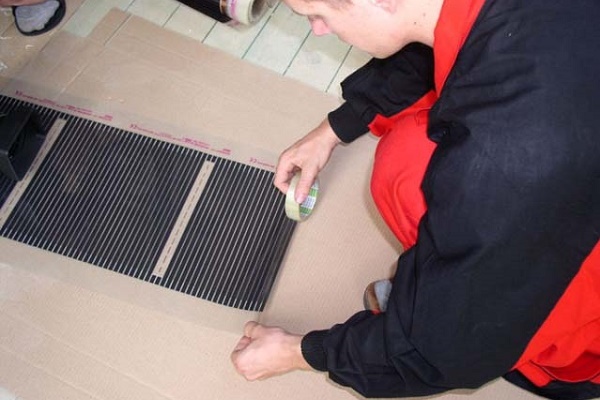

За фиксиране на филма към повърхността се използва двустранна лента. Такова решение позволява да се предотврати изместването на елементите спрямо разчертаването и един спрямо друг. В процеса на полагане на лентите на инфрачервения топъл под е важно да не се допусне повреда на материала, което често се случва при случайно падане върху тях на инструменти, използвани при монтажа.

Местата на срезовете на фолиото, където са засегнати токопроводящите жила, трябва да се покрият с битумна изолация, като се избегне попадането на въздух между шината и скоча.

Също така разполагаме с други материали с подробно описание на процеса на полагане на фолийната система, в зависимост от вида на подовото покритие. Препоръчваме Ви да се запознаете и с тях.

1. Как да направите филмово подово отопление под линолеум: инструкция за полагане на инфрачервена отоплителна система
2. Топъл пол под ламинат: монтаж и полагане на филмова инфрачервена система
3. Как да направите електрически топъл под под плочки: филмов и кабелен вариант

Схема на свързване на системата

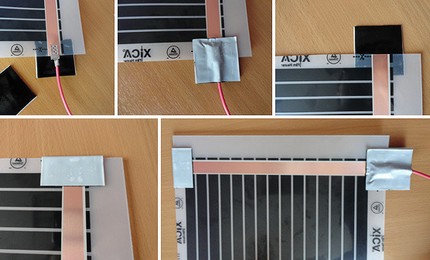

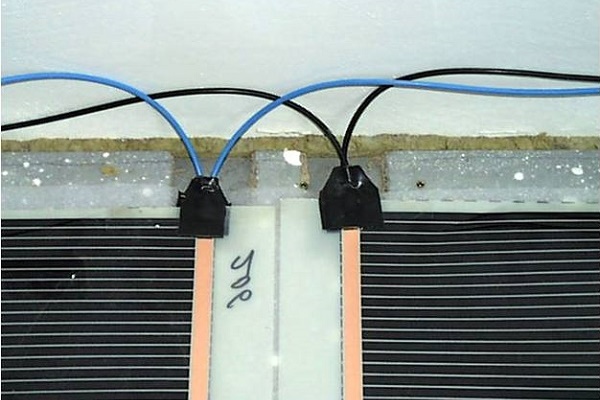

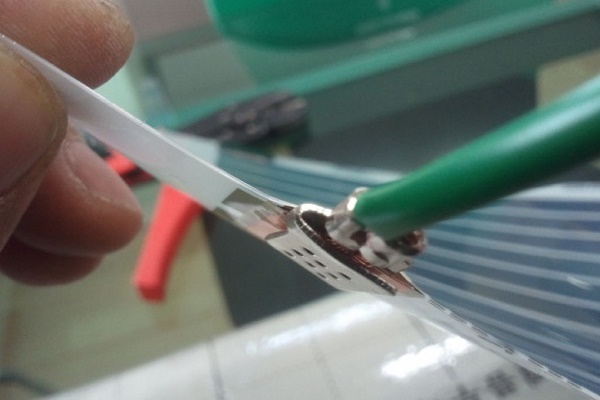

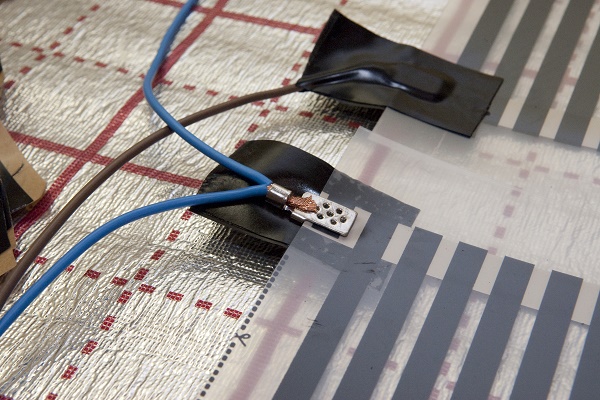

Всяка лента е оборудвана с медна скоба, която надеждно се свързва с проводник, изработен от същия материал. За да свържете клемата, ще трябва да отделите участък от 8-10 mm от среза от ламинацията, а сребърната и медната шина на края внимателно да разслоите.

Контактът се поставя строго в средата на челото на токопроводящата шина, така че едната му страна да докосва нея, а втората да приляга към вътрешната страна на фолиото. Контактите се обжимат с клещи, като се стараете да не допуснете искрене.

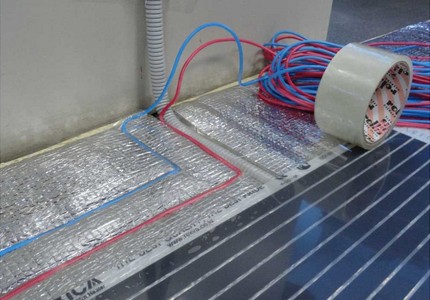

Проводниците, водещи от термодатчика към терморегулатора, се полагат също в съответствие със схемата и се подвеждат към устройството през кутията на первазите.

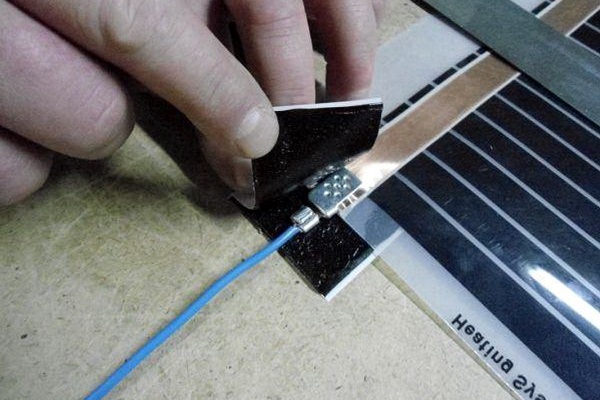

Към клемите на контакта се подвеждат тоководещи проводници с почистени на 10-12 милиметра «опашки» на жилата и се свързват: към едната – «0», към другата – «фаза». Свързаните клеми внимателно се затягат с клещи. Ако има възможност за прилагане на спойка, проводниците към шините могат просто да се запоят, а местата на свързване да се залепят с изолация.

След свързване на всеки фрагмент от фолиото е необходимо да се провери фиксацията на скобата, като леко я дръпнете. Тя не трябва да се измества спрямо фолиото.

Свързването на лентите се извършва, като се прилага паралелна схема. Това означава, че свързването на окабеляването ще се извърши само от едната страна. За «захранване» се използват многожилни медни проводници с напречно сечение 1,5 кв.мм.

Местата на съединения на скобата с проводниците след обжим с клещи, както и участъците на среза на медната шина от двете страни задължително се изолират с отрези от винил-мастичен скотч, който винаги е включен в комплекта на системата.

На свободните краища на проводниците, прикрепени към всички секции на нагревателното фолио, се измерва съпротивлението на схемата. В идеалния случай изчислената стойност на натоварването трябва да бъде с 20% по-ниска от тази, заявена от производителя на избрания модел термостат. Ако полученото натоварване съответства на максимално допустимата стойност на избрания терморегулатор, се пристъпва към неговото свързване.

Монтаж на управляващото устройство

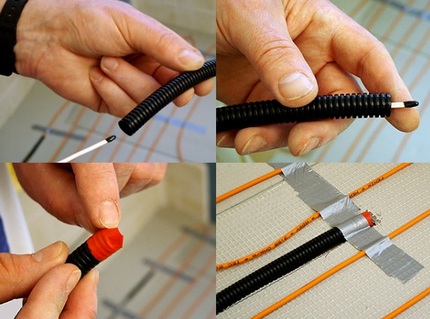

За да работи терморегулаторът правилно, от долната страна на нагревателното платно с помощта на скотч се фиксира термодатчик. Неговото инсталиране се извършва с използване на 16-милиметрова гофрирана тръба, включена в заводската комплектация.

Термодатчикът трябва да се разполага строго върху изолационния слой; в противен случай той няма да показва истинската температура на пода.

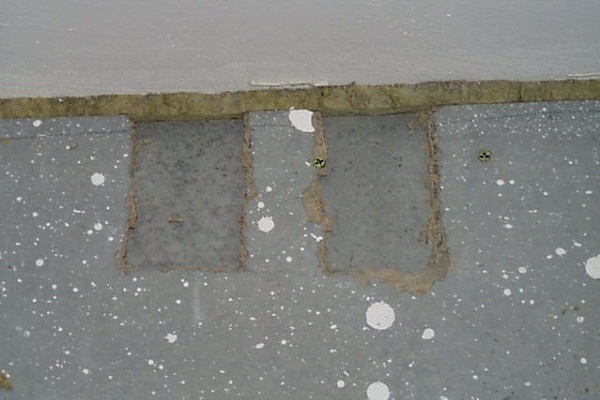

За да не се образува издутина на мястото за монтаж на температурния датчик, в основата и топлоизолационния слой се препоръчва да се направят плитки каналчета. Мястото за поставяне на устройството се избира възможно най-близо до терморегулатора. Разстоянието от стената трябва да бъде най-малко 30 см.

Няма специални изисквания за инсталиране на терморегулатора. Той може да бъде поставен на всяко достъпно място, скрито от пряка слънчева светлина. Въпреки това мястото за монтажа му трябва да бъде избрано предварително, тъй като лентите на филмовата система е по-добре да бъдат положени с контактите към стената, на която ще се монтира регулиращото устройство. По този начин се намалява дължината на свързващите проводници.

Вариантът на монтаж също може да бъде всякакъв:

• външен – при който устройството се закрепва директно на повърхността на стената;
• скрит – предполага създаване на вдлъбнатина, в която да бъде скрито устройството.

За извършване на скрит монтаж в стената с помощта на ъглошлайф или перфоратор се правят канали с дълбочина 20 мм, в които се полагат електрическите проводници.

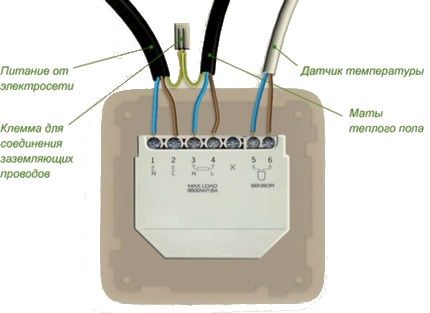

Технологията за монтаж на терморегулатора почти не се различава от процеса на инсталиране на обикновен електрически контакт. За оформяне на „гнездо“ в стената с помощта на коронка се прави ниша, в която се поставя подконтактната кутия. Устройството се поставя на височина 80-90 см от нивото на пода.

За да свържете проводниците, се оголват краищата на жилата и те се вкарват в съответните контакти, като се ориентирате по маркировката и цвета на изолацията

След като свържете терморегулатора, остава само да свържете към сензорните клеми свободния край на температурния датчик, поставен в гофрираната тръба.

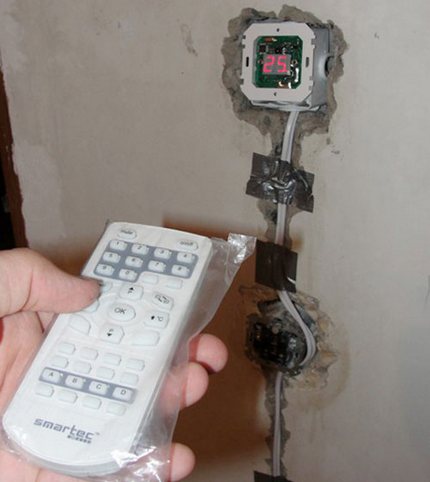

Пробен пуск на ИЧ-системата

След завършване на монтажа и свързването на инфрачервения подов отоплител е необходимо да се провери работоспособността на системата. Преди пуск трябва да се провери надеждността на изолацията на точките на свързване. Първо проверката се извършва с тестер. Показателите на системата трябва да съответстват на посочените от производителя.

При правилно изчисляване на мощността на терморегулатора и извършване на монтажа на температурния датчик автоматичното изключване на системата трябва да настъпи още след половин час от момента на включване

След пуска на системата трябва внимателно да се провери равномерността на нагряване на всеки елемент. При откриване на неизправности на отделни фрагменти те се отстраняват или участъците от лентите се заменят с нови.

Ако при включено състояние всичко се нагрява равномерно, а контактите не „миришат“ и не искрят, може да се премине към етапа на монтаж на подовата настилка. Самият план за полагане на ИК-системата е добре да се запази, като се приложи към паспорта на продукта или се скицира на обратната страна на гаранционната документация.

Също така ви предлагаме да се запознаете с друг наш материал, в който подробно са описани правилата за монтаж и експлоатация на инфрачервения топъл под.

Изводи и полезно видео по темата

Монтажен комплект за полагане на системата:

Изграждане на подложката и полагане на нагревателните ленти:

Инсталиране на датчика и терморегулатора:

Системата от филмов тип не е сложна за изпълнение. И затова, дори и без съответните умения, монтажът може да се извърши само за един ден. Основното е стриктно да се спазва технологията на полагане. Това ще помогне да се избегне възникването на аварийна ситуация и преждевременно извеждане на системата от строя.
