Топли водни подове върху дървен под: особености на полагането на системата върху дървена основа

С топъл под едва ли някой може да бъде изненадан. Отмина времето, когато той се смяташе за атрибут на свръхкомфортно жилище. Днес го монтират навсякъде, за да направят дома си още по-топъл и уютен. Собствениците на дървени постройки не можеха да инсталират такава система, тъй като традиционните технологии за полагане не го позволяват.

С появата на настилната система полагането на топли водни подове върху дървен под е възможно без никакви проблеми. Ще разкажем за всички популярни варианти на устройството на подова отоплителна система върху подова конструкция от дървен материал. Самостоятелните домашни майстори ще намерят при нас множество полезни съвети.

Воден под: как работи?

Подовете от воден тип са много практичен начин за отопление на жилището. Системата представлява течен отоплителен кръг, монтиран под подовата настилка.

Традиционната технология предполага, че тръбите лежат в бетонна замазка. За загряване на подавания в кръга топлоносител обикновено се използва котел. Стандартните модели загряват течността до 60-90ºС, което е неприемливо за топъл под.

Ако се пусне топлоносител с такава температура в кръга, подът ще се нагрее до 45-60ºС. Да се ходи по него ще бъде невъзможно. СНиП-овете регламентират допустимата за топъл под температура. Тя е не повече от 30ºС.

За получаване на такава стойност ще бъде достатъчно да се загрее течността в кръга до 35-45ºС. Поради това в системата на воден под се включва смесителен възел. Тук се смесват горещата течност от топлообменника на котела и хладната от обратната тръба.

Има още един по-прост вариант. Ако се използва отоплителен котел от кондензационен тип, смесителният възел няма да се наложи да се монтира.

Конструктивните особености на такива котли предполагат възможност за загряване на топлоносителя до относително ниски температури. В някои случаи загрятият топлоносител се взима от централизирана система, но това изисква получаване на специално разрешение, което далеч не винаги успява да се направи.

Воден топъл под от настилен тип представлява относително лека конструкция от дървени или пластмасови елементи, вътре в която се разполагат отоплителни тръби.

По този начин течността, постъпваща в отоплителния кръг, която може да бъде разтвор на антифриз или вода, загрява пода. Той от своя страна загрява въздуха. В резултат на това се получава бързо и в същото време много равномерно отопление на помещението.

Значителен плюс е максимално благоприятното за човека разпределение на температурите в помещението. В горната част се натрупва хладен въздух, а в долната – по-топъл. Точно такъв микроклимат живите организми възприемат като комфортен. При това не се наблюдават конвективни потоци, неизбежни при наличието на точкови източници на топлина.

Благодарение на това липсва пренос на прах и микроорганизми. Към плюсовете могат да се добавят и минималните експлоатационни разходи. Всичко това прави водните подове търсени сред потребителите. Сравнителният анализ на водни и електрически системи за подово отопление е представен в статия, с която препоръчваме да се запознаете.

Особености на настилната система

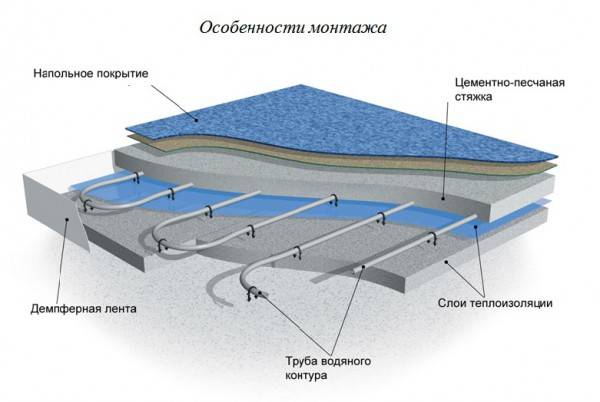

Традиционният вариант за воден под предполага монтаж на тръби в замазка. Тя се залива с разтвор от бетон със специални добавки, които увеличават неговата топлопроводимост.

В резултат на това бетонната възглавница се превръща в своеобразен топлинен акумулатор, което дава възможност да се използва такова отопление максимално ефективно. Въпреки това традиционният начин на изграждане има недостатъци.

Дървената основа притежава ниска топлинна инертност, което пречи на системата да функционира нормално. За да се коригира този недостатък, се монтират топлоотразителни плочи от метал, притежаващ висока топлопроводимост.

Най-очевидният е твърде голямото тегло на бетонната замазка. При плътност на разтвора около 2000 кг/кв. м тя дава значително допълнително натоварване върху основата и носещите конструкции.

За стоманобетонни плочи такова натоварване е напълно поносимо. За дървени подове – прекомерно. Поради тази причина традиционният начин на полагане в такива случаи е забранен. Тук се използва така наречената настилна система.

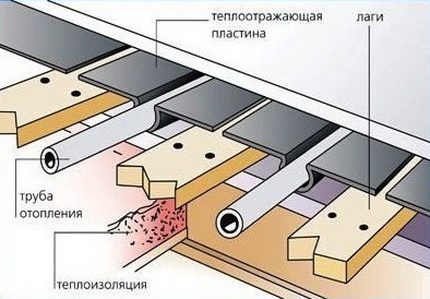

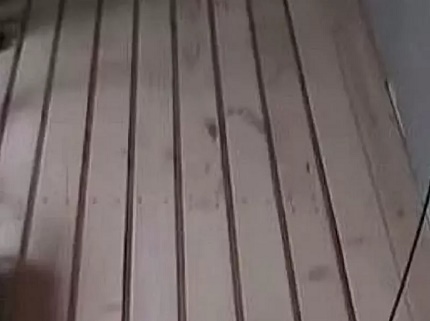

Тя се изпълнява под формата на нисък настил, вътре в който се разполагат тръби. За неговото изграждане най-често се използва дърво, но относително наскоро се появиха и произвеждани по индустриален начин настили от полистирол.

Тръбите се разполагат в канали, където се закрепват. Известно е, че дървото провежда топлина много лошо. Поради тази причина дървените системи не могат да бъдат ефективен източник на топлина.

За да се коригира този недостатък, във всеки канал се вмъкват метални топлопроводими елементи. Те също укрепват конструкцията. Подобни детайли има и в полистиролните настили с метални вложки, чийто материал също е лош проводник на топлина. По този начин се сглобява надеждна и дълготрайна отоплителна система.

Нейните предимства пред традиционния аналог могат да се считат:

• Малкото тегло на настила, което дори дървените подове могат да издържат.
• Относително прост монтаж, особено ако става въпрос за промишлени модели настилки.
• Липса на необходимост от изчакване на втвърдяването на бетонната замазка. Довършителните работи могат да се извършат веднага след приключване на монтажа.
• Пълна ремонтопригодност. За извършване на ремонтни работи е достатъчно да се повдигне фрагмент от настилката, за да се осигури достъп до участъка с неизправност.

Още едно неоспоримо предимство на настилковата система е многовариантността, което дава възможност да се реализират най-различни нейни модификации. Повечето от които са самоделни. Основният недостатък на настилковата схема е бързото охлаждане. Подът за кратко време се загрява и също толкова бързо отдава топлината.

Голям плюс на настилковия воден под – възможността за относително лесен ремонт. За да се стигне до повредения фрагмент, е достатъчно да се свали участък от подовата настилка и да се махне подлежащата настилка.

Всъщност, запасът от топлина е ограничен от това, което се намира в течния топлоносител в тръбите. Ето защо при спиране на котела помещението бързо изстива. Поради тази причина настилковите системи по-често се използват като допълнение към основното отопление, особено в студени региони.

Устройство на настилната отоплителна система

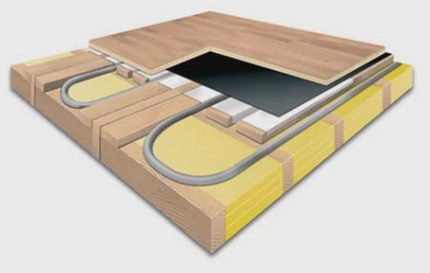

При полагането на настилкова система се получава своеобразен многослоен пласт, нека разгледаме всеки негов слой по-подробно.

Изисквания към основата под конструкцията

Първият слой на пласта е правилно подготвена основа. Това може да бъде всякакъв под, който предварително се изравнява. СНиП-овете регламентират липсата на значителни разлики във височините, издатини и грапавини. Дървеният под трябва да бъде равен, без изпъкнали дъски.

Всяка дъсчица трябва да бъде добре закрепена и да не се огъва. Максимално допустимата граница на отклонение от хоризонталата е 2 мм, разпределени на 2 м площ във всяка от съществуващите посоки.

Устройство на изолационния слой

За предотвратяване на топлинни загуби е необходимо обустройство на изолационен слой. Материалът за изпълнението му се подбира индивидуално, въз основа на условията на експлоатация. Той трябва да бъде влагоустойчив, огнеупорен, съвместим с други строителни материали.

Желателно е допълнително да се осигури и звукоизолация. По възможност се подбира максимално тънък, но ефективен материал.

Вариант за фиксация на тръбата

Върху изолацията се полага самата настилка за тръбите. Тук има множество варианти. Това могат да бъдат полистиролови постелки със специални издатъци за тръбите. Такива постелки се произвеждат единични и дублирани с изолация.

В последния случай изолационният слой може да бъде излишен. Като настилка могат да се използват листове от дървен материал с изрязани канали за тръбите. Те също се произвеждат промишлено. Съществуват и самоделни настилки от летви, греди и т.н.

Тръба за движение на топлоносителя

След това в подготвените крепежи и канали се поставя топлинна тръба. За максимално плътно прилягане и създаване на топлинен екран, частите се поставят вътре в специален алуминиев профил.

Ако такъв няма, може да се направят аналогични елементи от поцинкована стомана или да се увие всяка част с плътно фолио. Оптимално е да се постави допълнителен слой фолио върху монтираните тръби.

Изграждане на основата под облицовката

Върху тръбите под подовото покритие трябва да се постави основа. Тя се избира в зависимост от това какво финално покритие ще бъде положено.

Ако се предвижда монтаж на плочки, керамични или PVC, както и на линолеум или килим, върху металните елементи на дървената подложка се поставя влагоустойчив гипсокартон. В случай че за изграждане на подложката са използвани полистиролови постелки, ГВЛ се полага на два слоя.

Настилната конструкция обикновено се покрива с основа под финалното покритие. Тя се избира в зависимост от материала, който е предпочетен за покритие. Под ламинат, например, се поставя влагопопиваща подложка, под плочки – влагоустойчив гипсокартон или ПДЧ

Под ламинат върху дървената подложка не се поставя гипсокартон. Вместо него върху алуминиевите плочи се поставя попиващ излишната влага пенополиетилен или подложка от картон.

Вместо ГВЛ могат да се използват влагоустойчиви видове ПДЧ или шперплат. Добро решение са стъклено-магнезиевите листове, които освен това провеждат добре топлина, което изобщо не е излишно при изграждането на отопляем под.

Варианти за изграждане на воден под

Настилката за воден под може да бъде изработена по най-различни начини, което особено харесва домашните майстори. Нека разгледаме няколко варианта на такива конструкции.

Вариант №1. Реализация на готово решение

Това е най-лесният за изпълнение начин. В строителния магазин се закупува комплект за изработка на настилка. Може да има две разновидности на такова решение. Първата – полистиролови постелки, оборудвани с крепежи за тръбата.

Те могат да бъдат дублирани със слой изолация. В този случай те могат да се поставят директно върху основата. Основното предимство на такива постелки е изключително лесният монтаж. Въпреки това те не са достатъчно здрави, за да се монтира подовото покритие директно върху постелките.

Под меки покрития, както и под плочки ще трябва да се поставят два слоя ГКЛ. Настилката може да бъде сглобена и от модули, изработени от ПДЧ. Върху тях фабрично са нанесени вдлъбнатини за тръбите с определена стъпка на системата. Модулите се комплектоват с крепежи, метални топлоразпределителни плочи и тръби.

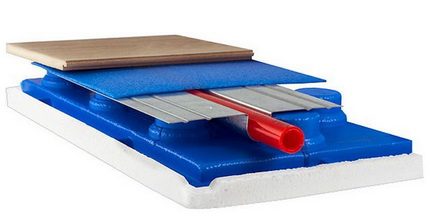

Постелките от полистирол – отлично решение за изграждане на настилен воден под. Този вариант позволява да се изгради супертънък воден под, който заема минимум от височината на помещението.

За свързване на частите помежду им е предвидено заключващо съединение, което значително улеснява сглобяването. Тези конструкции са доста здрави и не изискват допълнително усилване. Основният им недостатък е високата цена.

Всяко от готовите решения изисква внимателна подготовка на основата. Ако това е стар под, се извършва щателна проверка. Повредените участъци се отстраняват и ремонтират. Дъските се закрепват надеждно, разликите във височината се премахват. След това всички отпадъци и прах се отстраняват, а основата се грундира.

След изсъхването му се полага и закрепва изолацията, ако е необходимо. Следващият етап е полагането на матовете. Върху външната страна на всеки от тях се нанася подходящо лепило, обикновено това са «течни гвоздеи», и плочата се залепва към основата. Важно е лепилото да се захване добре и надеждно да задържа мата на място.

Ако се предвижда полагане на настилка от ПДЧ, тя се сглобява в строго съответствие с предоставената от производителя инструкция. След като каналите за тръбите са готови, започва полагането. Полагането на тръби за подово отопление може да се извърши по «змейка», «охлюв» или по друг подходящ начин.

Елементите се свързват в единна система и се свързват към отоплителната система. След това се извършва опресоване и проверка на работоспособността на водния под, след което се пристъпва към монтажа на подовата настилка.

Вариант №2. Настилка по греди

Работата започва с подготовка на дървената основа. Ако това е стар под, се извършват всички необходими ремонтни работи. След това трябва да се поставят гредите, върху които ще лежи топъл воден под под дървения под. Подготвените греди се поставят стриктно по ниво с разстояние между елементите около 0,6 м.

Това е оптималният вариант, може да се поставят елементите с по-голямо разстояние. Но в този случай ще са необходими по-дебели дъски за оформяне на настилката.

Подготовката на основата – много важен момент. Препоръчително е да се положи нов груб под под конструкцията, но може да се използва и стар, ако е в добро състояние. Всички повредени участъци трябва да се ремонтират.

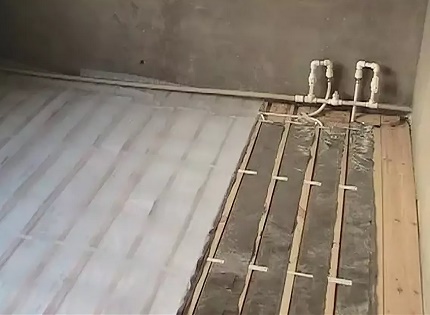

Гредите се закрепват надеждно към основата. След това между тях с гредите се обустройва основа, върху която ще се полага изолацията. За целта към гредите се приковават дъски, шперплат, ПДЧ или друг подходящ материал.

Ако искате да спестите, вместо основа можете да приковате ъгълчета или летви към гредите, върху които ще лежи изолационното покритие. Но трябва да разберете, че в такъв случай то трябва да бъде твърдо и да не се рони. Върху подготвената основа се полага изолация. Това може да бъде пенопласт, каменна вата с висока плътност, полистирол и др.

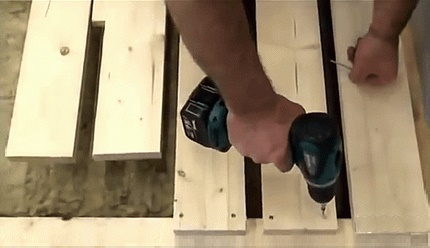

След формирането на топлоизолиращия килим се пристъпва към изработване на настилката. За целта се вземат дъски с дебелина най-малко 0,03 м. Те започват да се закрепват към гредите. Първата се закрепва на разстояние 0,02 м от повърхността на стената, подобна хлабина се оставя и при закрепването на всички останали детайли.

Важен момент – изборът на ширината на закрепваните към пода дъски. Тя трябва да съответства на ширината на топлоразпределителните метални пластини, които впоследствие ще бъдат вмъкнати в получените канали.

Тръбата ще се полага „на змия“, което предполага необходимост от изпълнение на канали за нейните завои. За целта се оставят специални хлабини с ширина около 0,15 м на равни разстояния една от друга.

За формиране на извивката на тръбата, по която циркулира топлоносителят, част от дъските се закрепват на известно разстояние от стената

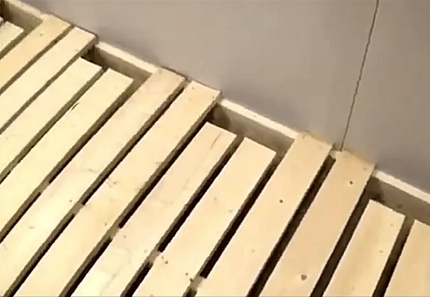

На практика това изглежда по следния начин: Две дъски се закрепват с отстъп от стената от 0,5 см, следващите две – на разстояние 5 – 7 см. И така до края на реда.

От противоположната страна на основата тези дъски, които са били закрепени до стената, се закрепват на разстояние, а тези с хлабината – плътно. Така се формира канал за извивката на тръбата. След като цялата настилка е положена, се пристъпва към монтаж на топлоразпределителните пластини.

Те се вмъкват в каналите, образувани от дъските, и се закрепват здраво със скоби или обикновени гвоздеи. Оптимално е страните на съседните пластини да се допират.

Тогава ще бъде формиран непрекъснат топлопредаващ екран. Сега може да се пристъпи към полагане на тръбите. По-лесно е да се прави това двама души. Единият работник ще размотава намотката, а вторият ще се заеме директно с полагането.

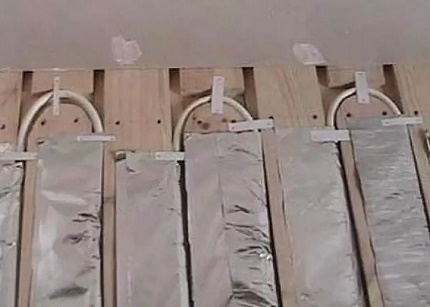

Детайлът с леко усилие се вдавя в канала на топлоразпределителната пластина. Обратната тръба на контурната бримка е най-добре да се проведе покрай стената под настилните дъски.

След като целият контур бъде положен, още веднъж се проверява правилността на монтажа и се свързва към отоплителната система. Задължително се извършва опресоване на водния под. След това може да се пристъпи към подготовка за полагане на подовото покритие.

Вариант №3. Конструкция от направляващи елементи

Започва се с подготовка на основата. Както и в предишните варианти, тя трябва да бъде изравнена и укрепена. След това върху основата се полага всеки подходящ изолационен материал.

Най-простият метод за полагане на воден под е „на змия“, затова той се използва най-често. За конструкция от направляващи това ще бъде най-добрият вариант. За определяне на размерите на детайлите се изчертава точен план на помещението.

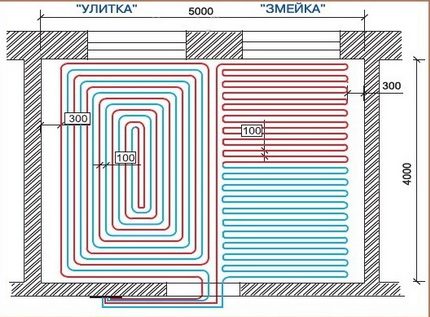

Съществуват няколко варианта за полагане на топъл воден под. Най-простият от всички варианти – „на змия“, на фигурата е представена нейната схема.

Върху него се отбелязват участъците, където ще бъде монтирано оборудването за воден под и местата за захранване на тръбите. След това, с точно спазване на избраната стъпка на полагане, се очертават направляващите. Изчислява се количеството на необходимите части и се определят техните размери.

Сега трябва да се подготвят направляващите. Те се изрязват от всеки подходящ и наличен материал. След което може да се пристъпи към монтажа. Частите трябва да бъдат положени върху основата в строго съответствие с разработения план.

Всяка направляваща се поставя върху грубата основа и се закрепва здраво с винтове. Между частите трябва да останат канали, необходими за монтажа на тръбите. На участъците със завои на главния тръбопровод острите ъгли на направляващите трябва да се закръглят, за да не се повредят случайно тръбите.

След като всички летви са закрепени към основата, се пристъпва към полагане на фолиото. За целта се взема материал с дебелина не по-малка от 50 микрометра. Листовете се притискат в каналите, като внимателно се огива всяка вдлъбнатина. Буквално се „облицова“ всеки канал с фолио.

За да не се разместят листовете, те се фиксират към летвите с помощта на степлер. За по-добро отдаване на топлина е желателно тръбите преди полагане да се обвият със същото фолио, но това не е задължително.

За да се направи плавен завой на тръбата и случайно да не се повреди, направляващите на участъците с извивка задължително се закръглят. Острите им ъгли се премахват.

След това вътре в подготвените канали се полага тръбата. За да се фиксира на място, на някои участъци тя се прикрепва към летвите или към пода с метални пластини. След приключване на полагането водният под се свързва към отоплителната система и се извършва задължителното изпитване под налягане. Ако то не установи нарушения на херметичността, се пристъпва към подготовка за монтаж на финалното покритие.

Това са само три варианта за монтаж на топъл под от настилен тип. На практика те са много повече. Домашните майстори ги адаптират за своите условия, като подбират достъпни материали и подходящи технологии.

С правилата, формулите и пример за изчисление на системата за подово отопление ще ви запознае следващата статия, която горещо ви препоръчваме да прочетете.

Изводи и полезно видео по темата

Видео #1. Един от вариантите на настилната система:

Видео #2. Сравнение на бетонен и настилен воден под:

Видео #3. Полагане на воден под върху дървена основа:

Воден под върху дървена основа може да се положи само по настилен метод. Бетонна замазка, дори и най-тънката, няма да издържи. Най-лесният от всички варианти за изграждане на настилката е използването на готови полистиролови плочи или дървени направляващи.

Те могат да се закупят във всеки магазин. Единственият недостатък на такова решение е високата цена, но монтажът се извършва просто и много бързо. Любителите на самостоятелни работи могат доста лесно да сглобят настилка от налични материали. Ще се получи евтино и напълно работещо.

Пишете, моля, коментари в разположения по-долу блок. Разкажете за това, как изградихте система за подово отопление във вашата или в съседна къща с дървена преграда. Споделяйте полезни сведения, задавайте въпроси, публикувайте снимки по темата на статията.
