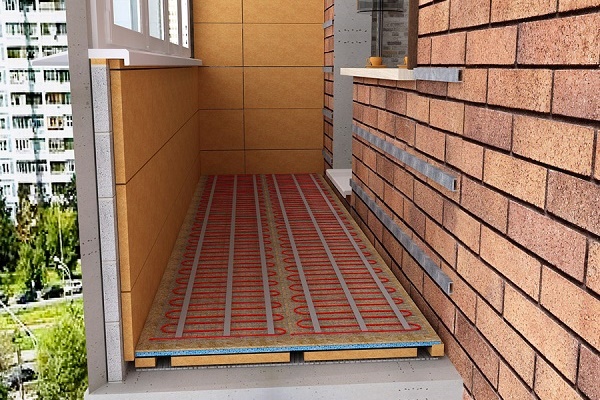

Как да се направи подово отопление на балкон и лоджия: избор на отоплителна система + инструкции за монтаж

Като източник на топлинна енергия за лоджията се използват различни отоплителни системи, монтирани предимно в пода. Те позволяват поддържането на оптимален температурен режим, които създават максимално благоприятни условия.

Съществуват няколко варианта за устрояване на подово отопление. За да направите правилния избор, е необходимо да съпоставите плюсовете и минусите на всяко решение.

Ще ви подскажем кой под на балкона е за предпочитане в дадена ситуация, а също така ще предоставим поетапна инструкция за монтаж на отоплителната система.

Отоплителни системи за лоджия

Съществуват няколко вида отоплителни системи, които се монтират в пода и се използват за отопление на балкона и лоджията.

Всички устройства принадлежат към електрически топли подове::

• отоплителни матове;
• отоплителни двужилни кабели;
• инфрачервено екранирано фолио.

Нека разгледаме системите по-подробно.

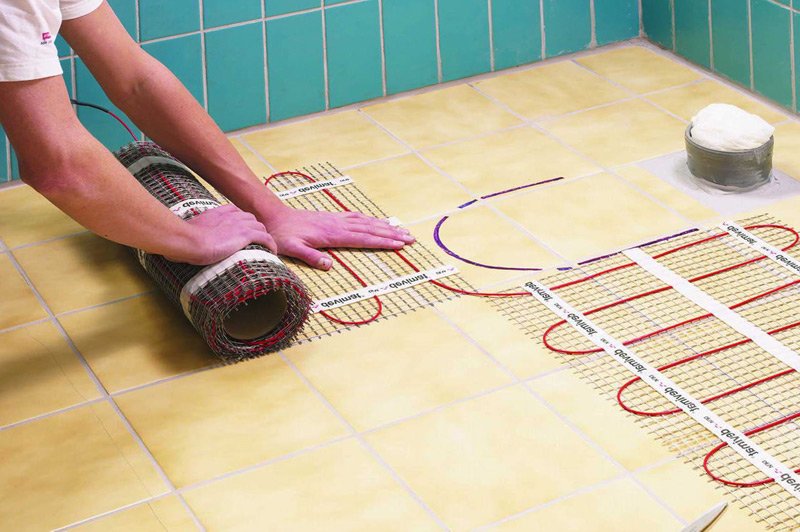

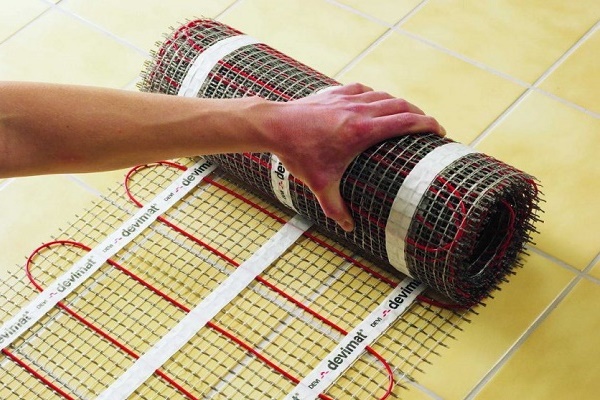

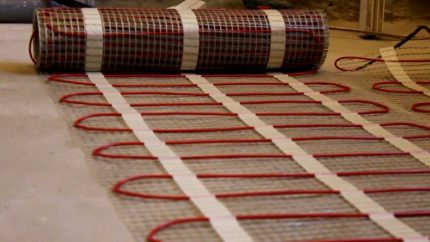

Отоплителни матове и техните видове

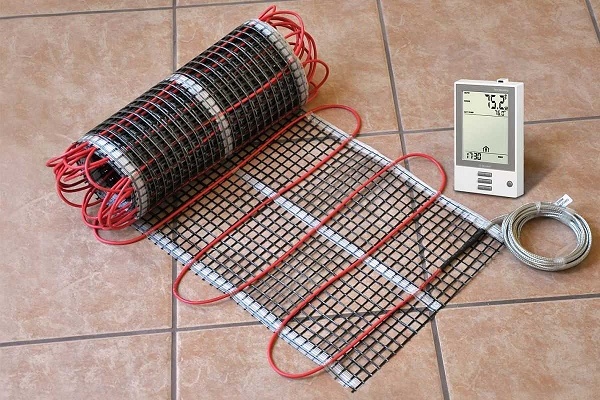

Едни от най-търсените и бюджетни системи са нагревателните мати. Те представляват единен нагревателен кабел, вълнообразно закрепен към специална мрежа от здраво стъкловлакно. Уредите принадлежат към класа на системите с кабелно отопление, като монтажът им се извършва изключително в пода.

Нагревателните мати могат да имат дължина от 50 см до 3 метра, а ширината на армиращата мрежа, която държи кабела, обикновено е 50 см

Като източник на топлина служи едножилен или двужилен кабел. Диаметърът му варира в диапазона 2.5-4.5 мм. За работата на матите е необходим източник на захранване 220-230 W.

Кабелът е защитен със специален пластмасов екран. Дължината на студения проводник обикновено надвишава 2 m.

Произвежданите от индустрията нагревателни мати се разделят на две групи.

Разделят се по типа на кабела на:

• едножилни;
• двужилни;

Едножилни системи. Тяхната особеност се състои в това, че те трябва да се полагат така, че двата края да бъдат свързани към терморегулатора. Това значително усложнява монтажа, тъй като се налага разкрояване на матите.

Също така мат с едножилен кабел излъчва електромагнитно поле, поради което не се внедрява в помещения, където постоянно пребивават хора.

Основното предимство на отоплителното оборудване от едножилен тип е неговата ниска цена, възможността за внедряване в баня, тоалетна, кухненско помещение

Двужилен мат – усъвършенствана модификация на едножилния. Тук, освен нагревателната жила, присъства електрически кабел. Неговото внедряване в конструкцията позволява единият край да се свърже към терморегулатора, а другият – да се скрие в муфа, което дава възможност за завършване на монтажа на всяко място.

Матът от двужилен тип практически не излъчва електромагнитно поле, поради което е напълно безопасен за човека. Той може да се внедрява не само в пода на балкона, но и във всяко друго помещение като източник на допълнителна топлина.

Нагревателните мати се различават и по мощност, могат да генерират от 60 до 2300 W енергия. За това как да изчислите необходимата мощност на мата, можете да прочетете по-долу.

И едножилните, и двужилните мати са надеждни, способни да служат безупречно дълги години. Обикновено едножилните модификации са по-тънки от двужилните, имат по-голяма мощност, поради което са способни да затоплят по-бързо повърхността на пода.

Плюсове и минуси на отоплителните матове

Нека разгледаме особеностите, предимствата и недостатъците на нагревателните мати.

1. При използване на мати височината на помещението намалява само с няколко сантиметра, като се взема предвид височината на плочките и слоя лепило.
2. Системата е икономична, рационално разходва електроенергия. Ако на балкона има мебели, то под тях матите не се полагат.
3. Отоплителните мати се отличават с лесен монтаж. Единственият момент, който може да предизвика затруднение, – свързването на системата към терморегулатора.
4. Матите се използват за отопление за кратко време. Те не са предназначени за постоянна денонощна работа.

Върху матите може да се нанася лепилен състав за плочки и да се полага самата плочка. Изборът на устройството става, като се вземат предвид площта на отоплителната повърхност и топлинните загуби на лоджията. За монтаж на балкона не е желателно да се взема дълъг мат, тъй като устройството не може да се скъсява.

Ще могат да се скъсят само студените краища, затова за балкона трябва да се избере устройство, което максимално да съответства на площта на пода.

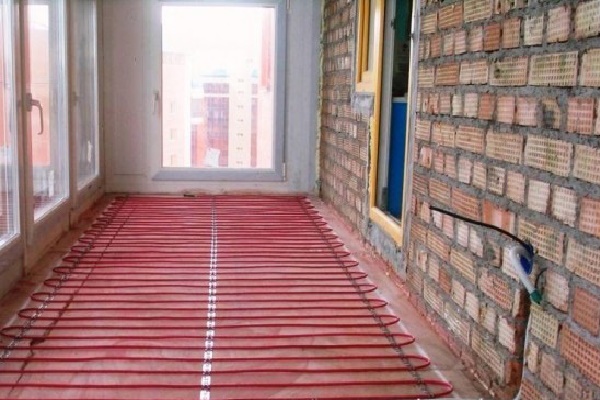

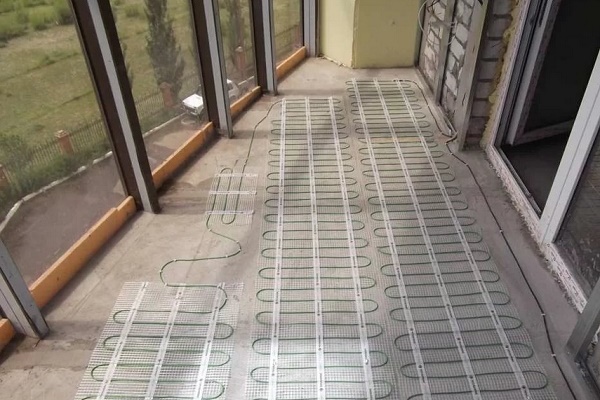

Монтаж на отоплителни матове

Монтажът на отоплителни мати трябва да се извършва внимателно. Важно е да се защити кабелът от механични повреди. Недопустимо е да се използват режещи и остри предмети по време на монтажа, както и да се оставят без надзор.

Също така е важно да се стараете да не стъпвате върху кабела. За да се изключи вероятността от този инцидент, е желателно монтажът да се извършва с обувки с мека подметка или без обувки, а преди монтажа повърхността на пода да се почисти напълно от замърсявания.

Внимание трябва да се прояви по време на фиксирането на плочката, нанасянето на лепилото и почистването на фугите. По време на извършването на тези работи може случайно да се повреди кабелът.

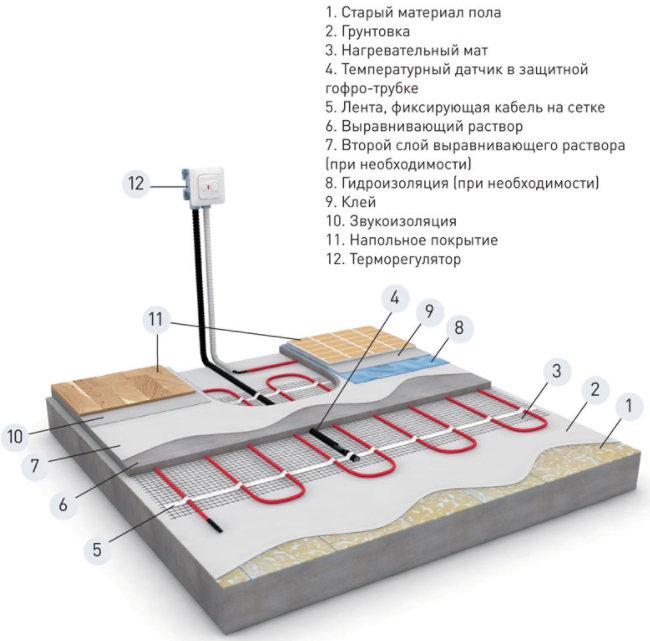

Устройството на система за подово отопление с използване на отоплителни мати включва редица традиционни етапи:

Нека разгледаме вариантите за полагане на мати върху различни видове повърхности.

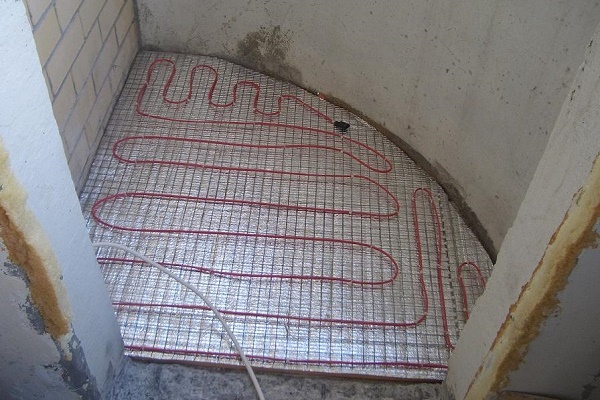

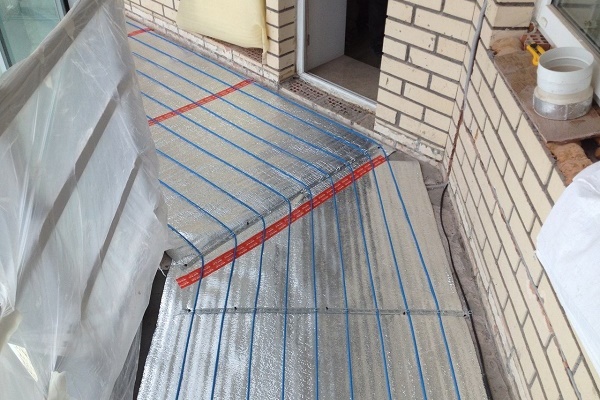

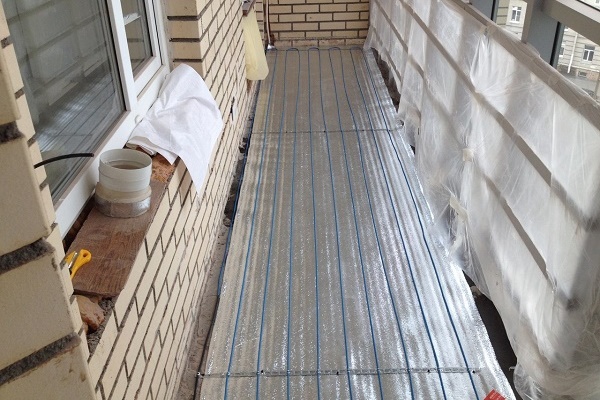

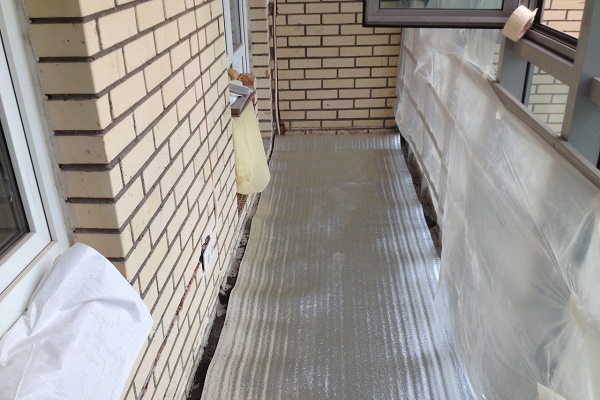

Първо върху бетонния под на лоджията се поставя топлоизолационен материал, след това се изравнява подът, монтира се амортисьор, който ще предотвратява деформация при нагряване. След това върху амортисьора се поставя мат, след което се покрива с теракотен лепило, върху което се поставят плочките.

На последния етап се извършва монтаж на защитна тръба за температурния датчик, терморегулатора, свързване на студените проводници.

Преди полагането на мата, за да се осигури максималната му ефективност, може да се постави слой топлоизолация на пода (+)

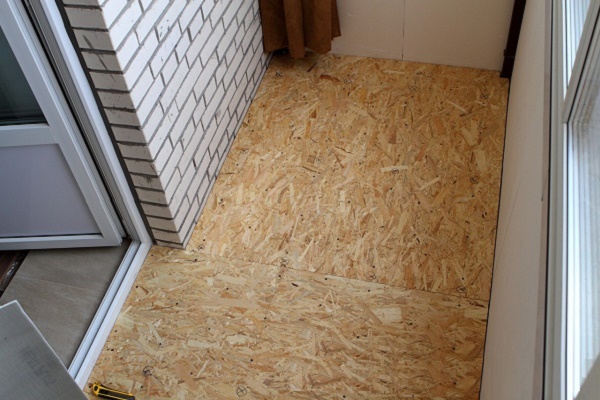

Ако на балкона подът ще бъде от дърво, повърхността първо се изравнява с бетонен слой 7-9 мм, след това се полагат нагревателни матове, поставя се твърд пенопласт, след което подът се покрива с дърво.

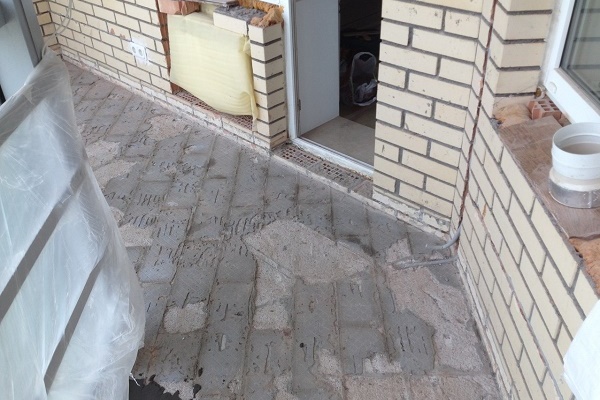

Ако монтажът се извършва върху старо теракотно покритие, се прави бетонна замазка, монтира се нагревателен елемент, покрива се с лепило за плочки, след което се създава ново теракотно покритие. Ако подовата плочка е била в добро състояние, изравняващата замазка може да не се прави.

Нагревателните матове могат лесно да се монтират върху старо теракотно покритие на лоджията без неговото демонтиране (+)

Нека разгледаме особеностите на монтажа по-подробно.

Преди вграждане на матовете в подовата повърхност е необходимо да се състави схематичен план за монтаж.

Проектът трябва да показва:

• контур на отопляемата повърхност;
• схема на полагане;
• разположение на температурния датчик, терморегулатора, като се вземе предвид местоположението на захранващата инсталация.

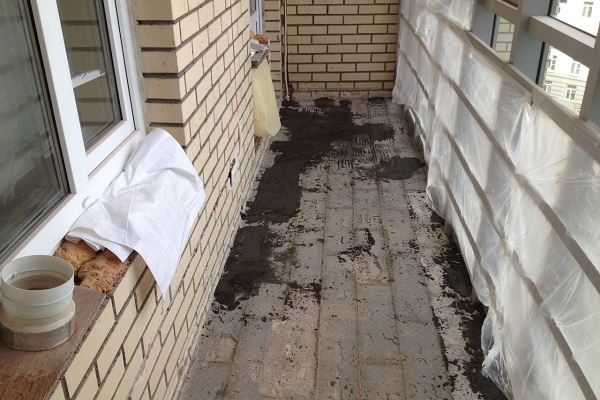

Важно е преди започване на работата да се подготви повърхността за полагане на матовете. За целта на пода се отстраняват пукнатините с шпакловка. След изсъхването ѝ подът се почиства от прах и мръсотия. Ако повърхността е дървена, трябва да се уверите, че е надеждно фиксирана.

Преди полагането трябва да се монтира канал за тръбата, която идва с температурния датчик. Важно е тя да бъде разположена на нивото на горния край на изделието на еднакво разстояние от нагревателните кабели.

По време на работата трябва да се залепи тръбата от едната страна с изолент, за да не влезе лепило за плочки в нея. Другият край се свързва към самия терморегулатор, който се намира в разпределителната кутия.

Полагането може да се извърши по два начина – с кабела нагоре или с кабела надолу. Първият метод е най-прост, той се използва в практиката най-често.

Начинът, при който полагането се извършва с кабела нагоре, се състои в това, че матовете се полагат с мрежата надолу. След това, с използване на лепило, устройството се закрепва точково към подовата повърхност.

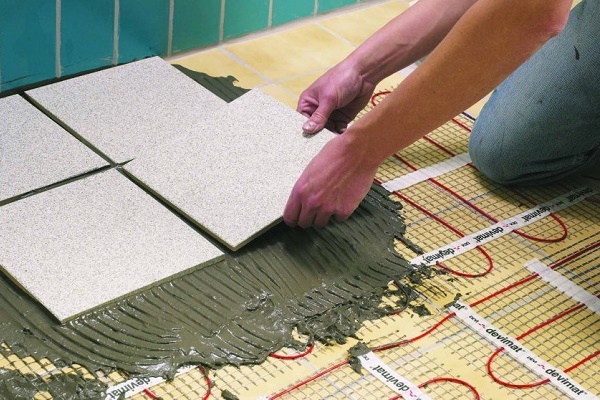

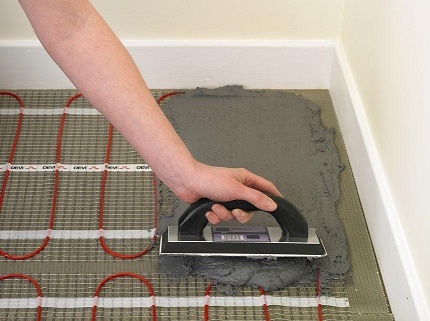

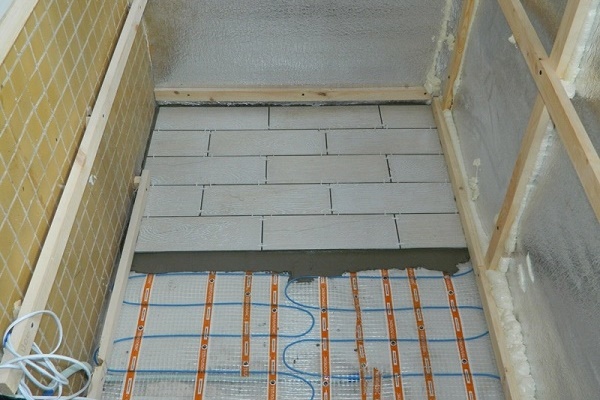

След това върху повърхността на мата се нанася лепило за плочки с необходимата дебелина (обикновено 3-5 мм), след което се пристъпва към полагане на плочките.

Важно е да разпределите лепилото равномерно по повърхността на мата, за да избегнете образуването на въздушни празнини, тъй като при експлоатация те могат да доведат до прегряване на кабела и неговата повреда.

Кабелът трябва да бъде изцяло потопен в топлопроводяща среда (лепило за плочки и т.н.).

Методът, при който кабелът се полага с кабела надолу (т.е. мрежата нагоре), е по-сложен за изпълнение. Преди полагането на плочките се изготвя кройка на мата. За целта той се разстила така, че да покрива изцяло отопляемата повърхност.

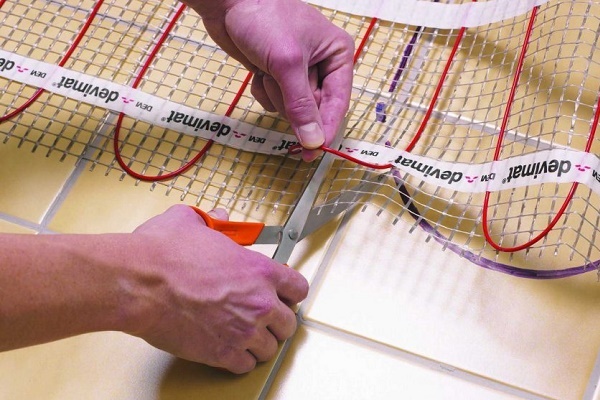

След това се разрязва мрежата на мата, после се навива на руло. На пода се нанася слой лепило от 2-3 мм, след което матът се разгъва с кабела надолу и леко се притиска.

По време на полагането е важно да се следи разстоянието между кабелите да не бъде по-малко от 5 см. Вторият слой лепило от 5-6 мм се нанася с шпатула с назъбен профил директно върху нагревателния мат, след което се полагат плочките.

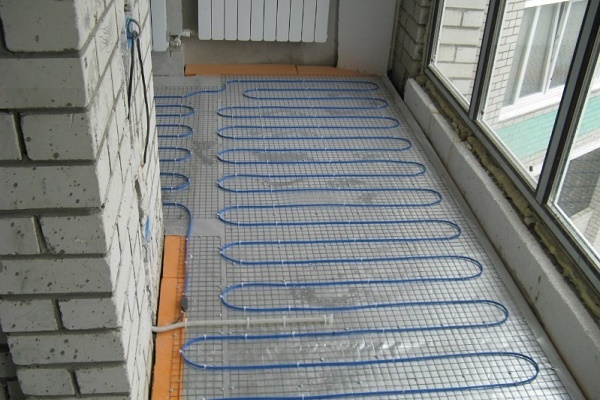

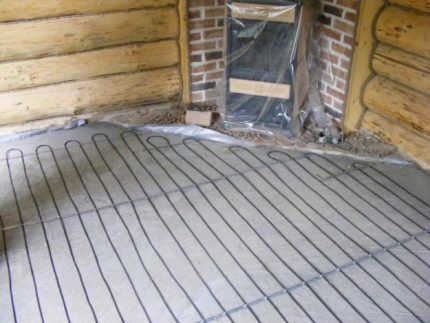

Отоплителен електрически кабел

В основата на всяка система за топъл под лежи нагревателен електрически кабел. Той служи като основен нагревателен елемент. Управлението се осъществява чрез електронни терморегулатори от различни модификации.

За функционирането на устройството е необходимо напрежение от 220 V.

В състава на кабелната система влизат кабелна нагревателна секция, основният ѝ елемент – двужилен екраниран кабел, който е свързан от едната страна с подвеждащ проводник, защитен с муфа, а от другата – с нагревателна жила.

Специфичната топлоотделяне на кабела е приблизително 18 Вт/м.

Кабелът се полага в бетонна замазка или лепило за плочки. Изделието е способно да осигури температура на пода от +25 до +32 градуса.

Предимствата на кабела се изразяват в следното:

• електромагнитното поле, създавано от уреда, е напълно безопасно за човека;
• благодарение на използването в конструкцията на нагревателна жила с малка мощност, се увеличава износоустойчивостта на кабела, срокът на неговата експлоатация;
• простота на монтаж;
• екраниращото фолио осигурява електро- и пожаробезопасност на изделието, защитава го от механични повреди.

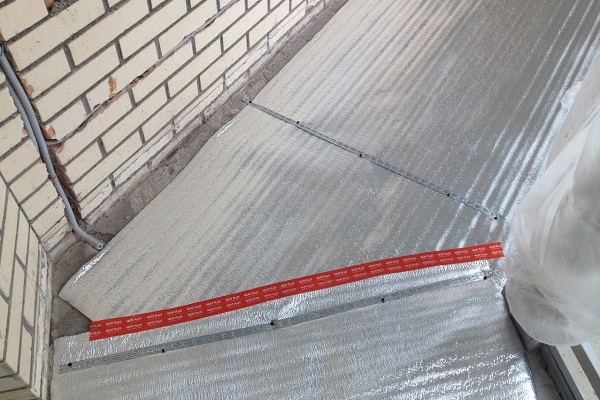

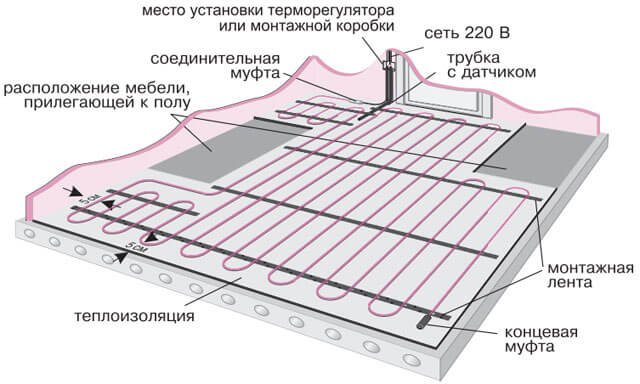

Монтажът на бетонен под има редица особености. Препоръчително е да се топлоизолира с екструдиран пенополистирол с дебелина 20-30 mm или с друг топлоизолационен материал.

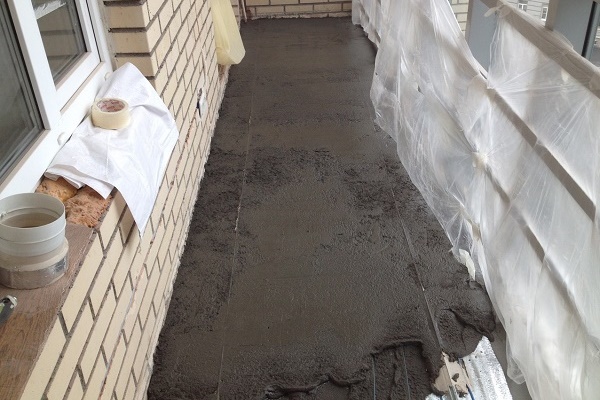

След това е необходимо да се покрие топлоизолацията с бетонна замазка от 10-15 mm. Това ще позволи да се избегне контактът на изолацията с нагревателния елемент на пода, в противен случай може да настъпи прегряване на устройството.

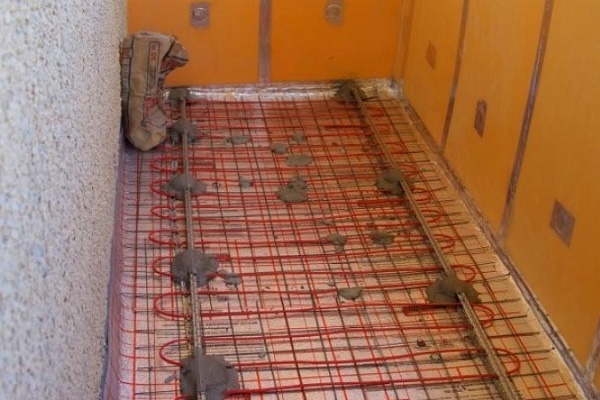

След процедурата на пода се полага и фиксира монтажната лента. Кабелът се полага равномерно вълнообразно по цялата площ. Важно е възлите му да не се пресичат. Радиусът на огъване трябва да бъде равен или по-голям от 10-кратния диаметър на кабела. Устройството се фиксира с помощта на монтажната лента, като с нея се закрепват изпъкналите части.

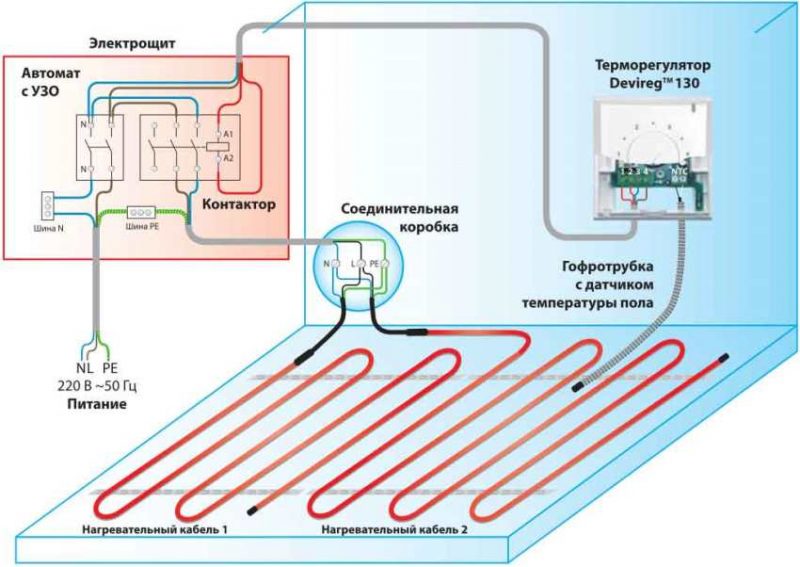

Към един терморегулатор е възможно да се свържат два и повече нагревателни кабела. Студеният край се поставя в кутия в жлеба, разположен в стената. Сензорите се закрепват между ивиците на кабела и се извеждат в монтажната кутия. Към нея се подава захранване 220 V от най-близкия контакт (+).

След полагането се проверява съответствието на реалното съпротивление на нагревателната жила с данните в паспорта. Кабелът може да се свърже преди монтажа за проверка на неговата работоспособност, след което да се извърши полагането и замазката.

Муфите трябва да бъдат разположени в бетонната замазка. Преди извършването на замазката се съставя схема на полагането на кабела, където се определят местата за разполагане на свързващите муфи.

Важно е да се помни, че циментовата замазка окончателно се втвърдява след 28-30 дни. До това време не може да се включва системата. Също така е забранено да се пускат секции на нагревателния кабел, които се намират в сгънато положение. Стъпката на полагане трябва да се изчислява според паспорта.

Подробно с етапите на полагане на нагревателния кабел на пода на лоджията ще ви запознае кратка фотоинструкция:

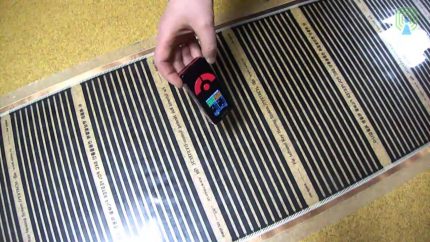

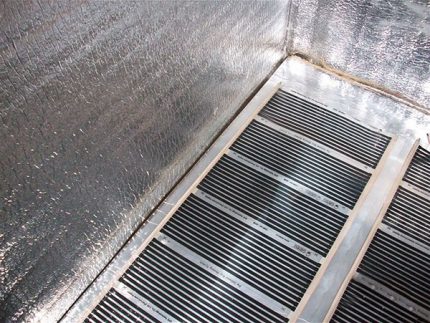

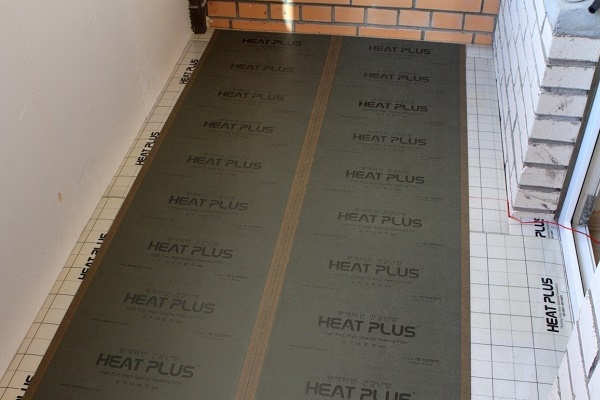

Инфрачервено фолио за отопление

Принципът на работа на ИК-фолиото се основава на генериране на дълговълнови ИК-лъчи. Самото устройство представлява плат, покрит от двете страни с полиестерно фолио. То се отличава с гъвкавост, благодарение на което лесно се монтира на всяка част от пода.

За внедряване не се изисква изливане на циментова замазка или изграждане на лепилна основа, фолиото може лесно да се монтира и демонтира.

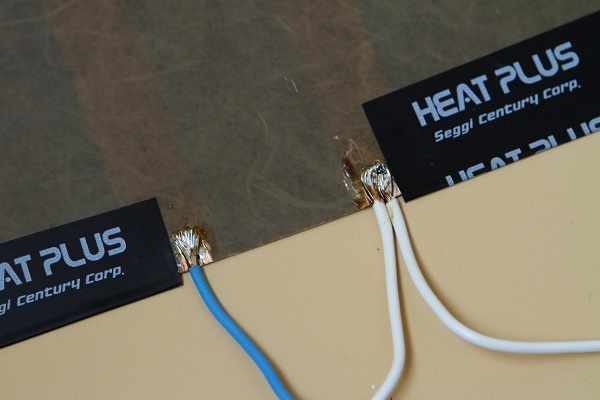

Слоевете на фолиото се състоят от карбон и медни шини, благодарение на които се постига топлопредаване от 100%. ИК-фолиото функционира ефективно при ниски температури и се използва широко за монтаж в пода на лоджията.

Фолиото представлява своеобразен излъчвател на ИК-лъчи, които човек възприема като топлина. Неговата гранична температура на нагряване – 50°C.

Всяко ИК-фолио се състои от:

• нагревателен карбонов елемент, който е преобразувател на електрическа енергия в топлина;

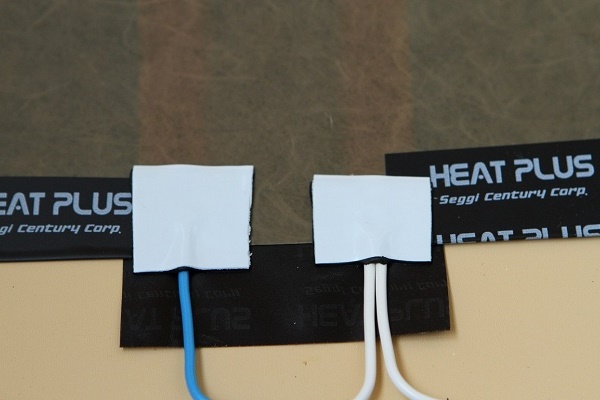

• биметални шини, чрез които се осъществява доставка на енергия до нагревателните елементи;
• двуслойно полимерно фолио, изпълняващо защитни функции от механични повреди.

Устройството работи от електрическа мрежа 220-230 V.

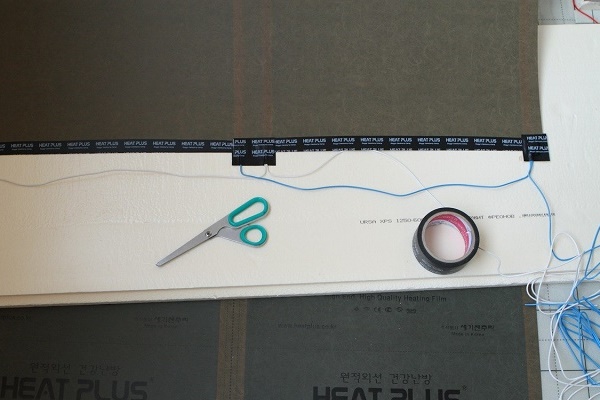

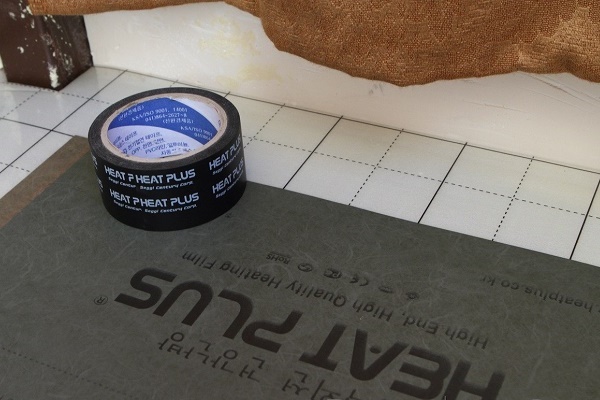

Фолиото може да се закрепи към пода с помощта на степлер, лепилна основа или всеки друг метод, в зависимост от вида на покритието, което ще се монтира (+)

Токът, преминавайки през компонентите на системата, се преобразува в топлинна енергия, която се предава на околната среда, която след това затопля въздушната маса около себе си.

Видове инфрачервени фолиа

Съществува голямо разнообразие от ИК-фолиа, отличаващи се със специфични технически параметри и външен вид. Могат да се откроят два основни типа – ниско- и високотемпературни модели. Фолиата се отличават и по мощност, гранична температура на нагряване, дебелина, ширина, области на приложение.

Монтажът на непрекъснато карбоново фолио, прилагано като основна нагревателна система на обзаведената лоджия, е доста прост:

При избора на фолио ключов параметър е температурата на неговото нагряване. Така, ако тя надвишава +27°С, то от ламинираното покритие трябва да се откажете, тъй като то при въздействие на висока температура се деформира необратимо.

Ето защо високотемпературните модификации трябва да се полагат под керамични плочки.

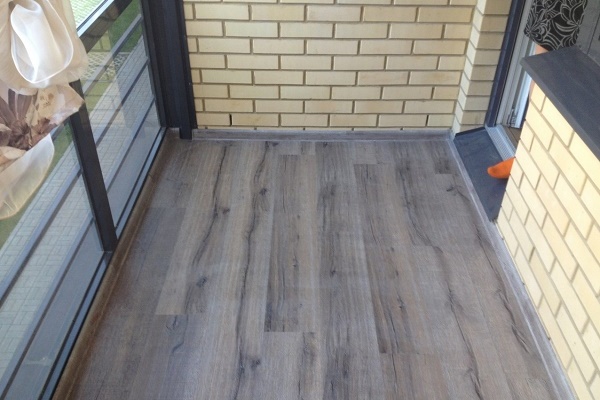

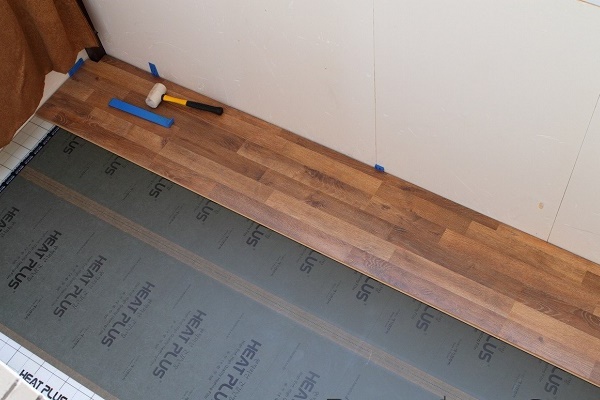

Ако подовото покритие ще бъде паркетна дъска, ламинирано покритие, мокет и др., то трябва да се инсталира нискотемпературна система, нагряваща се до +27°С. За покритие от плочки, керамзит може да се инсталират високотемпературни модификации, генериращи +45-+50°С.

В лоджията може да се инсталира топло ИК-фолио както на пода, така и на стените и тавана. Допълнително панелите се монтират на двете стени под прозорците, срещу прозорците. Такъв метод на отопление получи името – отоплителна система ПЛЭН.

При избора на ИК-фолио е важно да се ориентирате според областта на неговото приложение.

Съществени предимства на ИК-фолиото

Експертите открояват редица достойнства на ИК-фолиото.

Към основните предимства спадат:

• екологична безопасност – излъчването се смята за полезно за здравето;
• запазване на качествения състав на въздуха – при работа на устройството се нагрява не въздухът, а предметите от интериора, поради което не се изпарява кислород, не се променя съставът на въздуха;
• липса на излъчване от електромагнитен тип;
• простота в монтажа, широки възможности за настройка.

ИК-фолиото се отличава с дълготрайност, практически не се поврежда и не изисква ремонт.

Инфрачервените филмови системи работят отлично на открити площи. Те се използват активно при обустройването на балкони и лоджии. Съществено предимство на ИК подовете е, че това е единственият вариант, който позволява ефективно отопление на помещения без остъкляване.

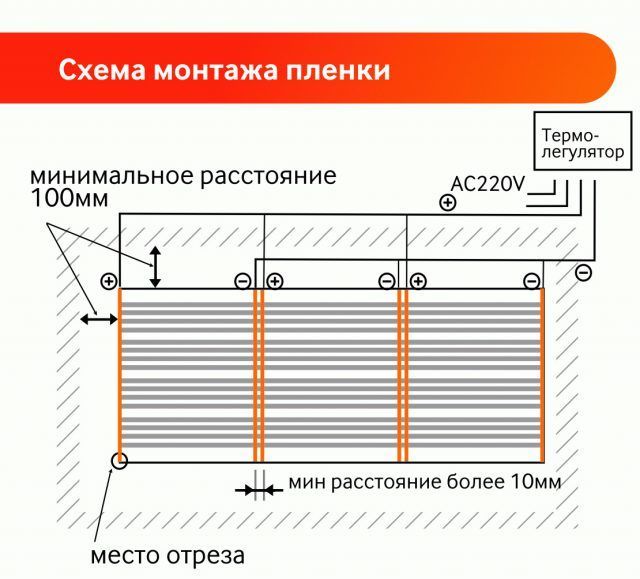

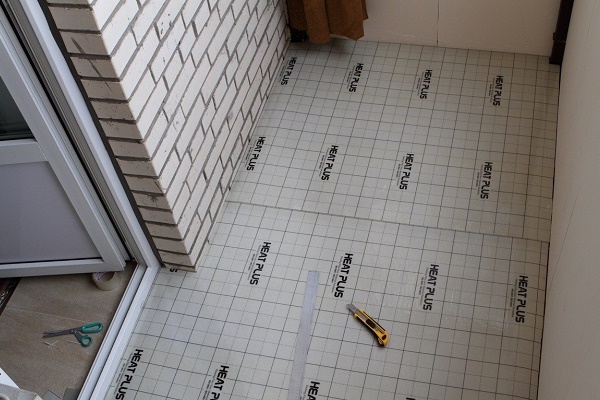

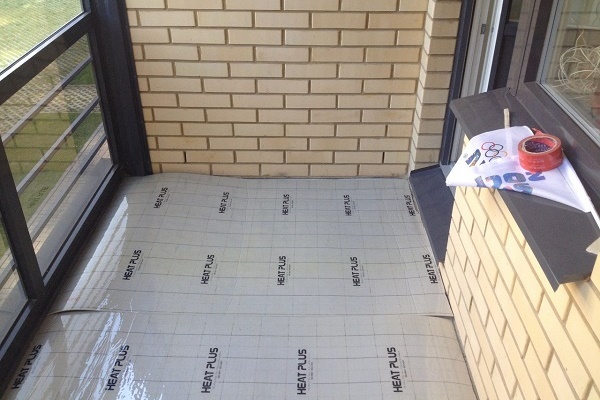

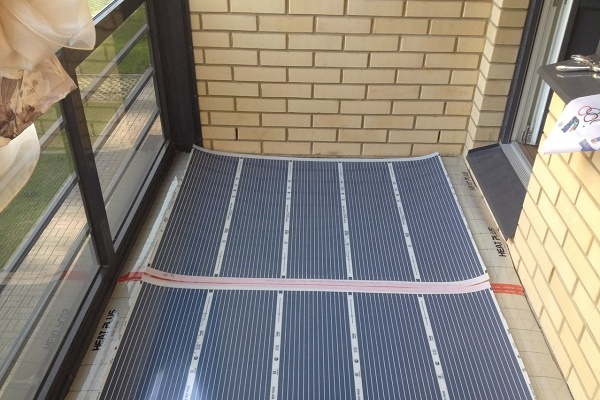

Процесът на инсталиране на ИК система на пода на балкона ще бъде представен от следната галерия:

Ако планирате да изберете за балкона именно ИК-филм, предлагаме ви да се запознаете с информацията за монтажа и свързването на такъв топъл под:

1. Инфрачервен карбонов топъл под: принцип на действие и правила за полагане
2. Как да направите инфрачервен топъл под със собствени ръце: монтаж и свързване на филмов под

Монтаж на температурен датчик

За да се осигури необходимият микроклимат в помещението, се използват терморегулатори, оборудвани с температурен датчик. Те ефективно взаимодействат с кабелни системи и ИК-филм.

Функциите на терморегулатора включват поддържане на зададената температура, нейното регулиране и оптимизиране на разхода на електроенергия. В зависимост от модификацията, функциите на устройството могат да бъдат разнообразни.

Принципът на свързване на термостата е еднакъв за всяка система. Ще разгледаме особеностите на монтажа на температурен датчик за нагревателни матове.

Един термостат може да регулира температурата на няколко нагревателни матове едновременно. Кабелните системи се свързват паралелно, като максималният ток не трябва да надвишава 16 А, което съответства на 3600 W при 230 V.

Ако общата мощност на матовете е по-голяма, то за монтажа на терморегулатора е необходимо допълнително оборудване под формата на входен автомат, УЗО, силово реле, защитни автомати по направления и специален терморегулатор.

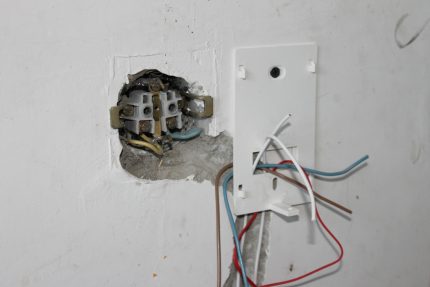

За инсталирането на регулатора е необходимо да се извършат работи в следния ред:

• да се създаде специален отвор в стената за монтажа на кутията;
• да се изреже вдлъбнатина в стената за поставяне на захранващия проводник и да се създаде отвор за полагане на съединителния канал;
• да се извърши инсталиране и настройка според инструкцията;
• да се поставят датчиците в гофрирана пластмасова тръба с диаметър 16-20 мм.

Тръбата трябва да се затвори херметично от единия край, за да се предпазят проводниците от попадане на разтвори и вода. От другия край тръбата се поставя в инсталираната кутия.

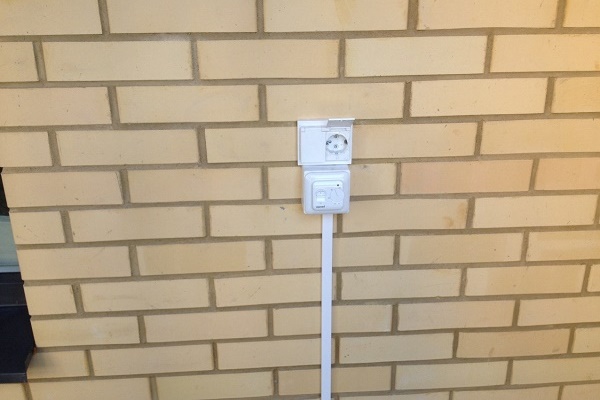

Препоръчително е регулаторът да се разполага в близост до електропроводката, за да се спести от захранващата проводка, и да се монтира на стена в жилищното помещение на най-удобното място.

Допустимият радиус на огъване на проводката е не по-малко от 5 см. Тръбата с датчиците се закрепва към пода. Тя трябва да преминава между бримките на разстояние не по-малко от 20 см.

Важно е да се помни, че по време на монтажа не трябва да се съкращава нагревателният кабел, да се заменят захранващите проводници, да се внасят корекции в конструкцията на терморегулатора, нито да се извършват ремонтни и монтажни работи при включено захранващо напрежение.

Принцип на изчисляване на подови системи

Преди избора на която и да е подова система е важно да се извърши изчисление на мощността на нагревателя и да се определи необходимата му дължина.

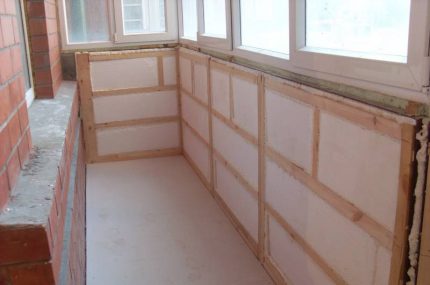

За целта трябва да се изчислят топлинните загуби на лоджията. През прозорците излиза много топлинна енергия, поради което осигуряването на температура от +20 до +23°С е доста проблематично, особено през зимния сезон. Ето защо се препоръчва отоплителното оборудване да се инсталира в режим на подгряване.

Топлинните загуби на балкона могат да се изчислят с помощта на онлайн калкулатор.

Преди инсталирането на системата за топъл под на лоджията е важно предварително да се извърши топлоизолация на помещението

Препоръчителната температура на нагревателните матове, кабела или ИК-фолиото е +26°С. Такъв режим е подходящ за топлоизолиращ паркетен под. Ако като покритие се използва плочка, мрамор или друго топлопроводящо покритие, то препоръчителната температура на кабела е +28-+31°С.

Обикновено за лоджии са необходими 160-180 Вт на м² за подгряване и 200-220 Вт на м² за режим на отопление. Като се вземат предвид тези препоръки, може да се изчисли необходимата дължина на кабела, стъпката на полагане и мощността на системата.

Например, лоджията има площ 2 м². Подовата настилка е от плочки, не се предвижда замазка. Нека вземем режим на отопление, за който са необходими 200 Вт на м². След това определяме отопляемата площ.

Тя се изчислява по формулата:

S_от=S_общ-S_меб, където

• S_меб – площта, която заемат шкафовете и останалите мебели;
• S_общ – общата площ на помещението.

Да допуснем, че площта, заемана от мебелите, е 0.5 м². Тогава S_от=2-0.5=1.5. За лоджията е избран режим на отопление, затова необходимата мощност на кабела е 200 Вт на м².

Тогава препоръчителната мощност на системата е 1.5 * 200 = 300 Вт на м².

Ако не се предвижда замазка, се избира тънка кабелна система, която може изцяло да се вмести в слоя на лепилото за плочки.

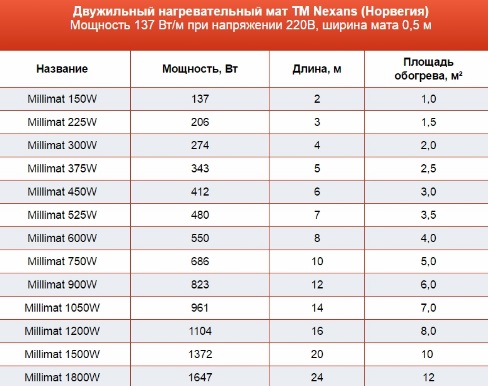

Система с необходимите характеристики може да се избере по таблици, описващи характеристиките на оборудването.

Като използвате техническите характеристики на рогозките, можете да определите оптималния модел въз основа на индивидуалните изисквания (+)

Изхождайки от таблицата, по площ определяме мощността на рогозката, нейните габарити и дължина. В нашия пример мощността на рогозката е 0.25 kW, а дължината – 17 m.

След това търсим стъпката на полагане. Изчисляваме я по формулата:

h=(S_гр*100)/L_каб, където

• h – стъпка на полагане;
• L_каб – дължина на кабела в метри.

Заместваме стойностите във формулата и получаваме: h=1.5*100\17=8.8 см.

При полагане на рогозки или кабел трябва да се помни, че отстоянието от стените трябва да бъде 10 см.

Изводи и полезно видео по темата

Във видеоклипа се разказва за особеностите, общите принципи на монтаж на нагревателните рогозки:

От видеото може да се научи за особеностите на инсталиране и свързване на терморегулатора:

За монтажа на ИК-филм може да се научи от представения по-долу видеоматериал:

Кабелните системи, ИК-филмът се отличават с високо качество, евтиност, практичност и дълготрайност. Могат да се инсталират самостоятелно, без привличане на специалисти.

Важно е само да се подбере правилно оборудването, като се вземе предвид площта на отопляемата повърхност, вида на покритието и други фактори.
