Отопление от електрокотел: варианти за организация на отопление на основата на електрически котел

Ако свързването на крайградски парцел към централизирано газоснабдяване е невъзможно по каквито и да е причини и в следващите години поне не се планира, то за отопление на частни домове често се използва отопление от електрически котел – решението има редица предимства, макар и да не е лишено от недостатъци.

За да бъде използването на уреда ефективно, е важно да се подберат правилно електрооборудването и схемата на контура. Предлагаме да се запознаете с конструктивните и функционалните особености на различните видове електрически котли, както и да оцените особеностите на различните варианти за свързване на агрегатите към отоплителната система.

За тези, които планират да организират отопление на жилището си от електрически уред, ще бъде полезно да научат как да използват двоен тариф с цел намаляване на плащането за електричество.

Класификация на оборудването и принцип на работа

Електрическият котел преобразува електрическата енергия в топлинна и в зависимост от особеностите на конструкцията може да бъде:

• ТЕНов;
• електроден;
• индукционен.

Независимо от вида, съвременните модели са снабдени с термостат, с помощта на който може да се коригира мощността на уреда и степента на нагряване на топлоносителя.

Обикновено има и възможност да се получават данни от външен датчик, за да се контролира температурата на въздушната маса в конкретно помещение.

Устройство с нагревателен ТЕН

Вътре в съда, предназначен за вода, се монтират нагревателни елементи – ТЕНОве. Те могат да бъдат изпълнени под формата на тръбички или плочи. За да се регулира степента на нагряване, нагревателите се включват последователно.

Водата постъпва в резервоара, нагрява се, след това се подава към контура. С течение на нейното изстиване или нагряване отделните ТЕНОве се включват или изключват. Движението на топлоносителя се управлява от вградена циркулационна помпа.

В зависимост от размерите и вида, ТЕНовите електрически котли биват стенни или подови. Трябва да се избере такова място за инсталиране на уреда, че да бъде удобен за обслужване.

Може да изберете двуконтурни модели на такива котли, те загряват вода не само за отопление, но и за водопровода. Устройствата с ТЕН са популярни поради простата си конструкция и относително ниската цена. При правилна експлоатация те се развалят изключително рядко.

Освен водата като топлоносител се използват различни по концентрация антифризи или маслени състави. Но размерите на такива устройства обикновено са доста големи, което ограничава възможностите при избора на място за тяхното монтиране. С времето върху ТЕН-овете се отлага накип, като периодично нагревателните елементи трябва да се сменят.

Електроден котел за отопление

За нагряване тук се използва разликата в потенциалите на два електрода и естественото съпротивление на водата, възникващо благодарение на разтворените в нея соли. Това са компактни устройства, които могат бързо да загряват малки обеми вода.

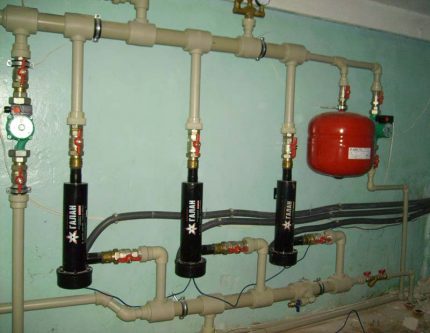

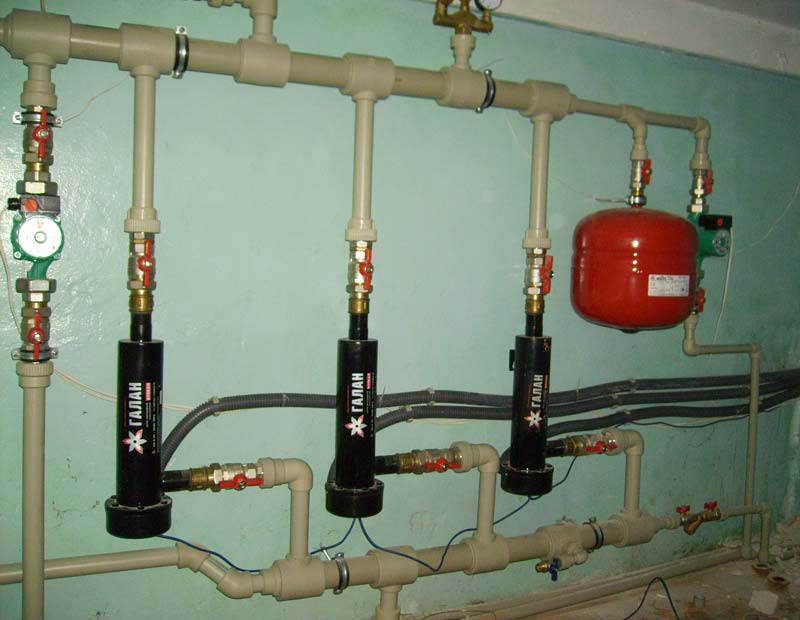

Електродните котли са много компактни, лесно се монтират, но работят само с вода, която има определено специфично съпротивление.

Вградена циркулационна помпа тук не е необходима. Това е прост уред, който почти никога не се разваля. А ако това все пак се случи, не е трудно да се поправи. Цената на устройствата от този тип може да се нарече демократична.

Но масло и антифриз за такъв котел не са подходящи, като топлоносител е приемлива само вода, но не дестилирана. С времето електродите се износват и се разтварят във водата. Те трябва периодично да се сменят с нови елементи.

Уред с индукционно нагряване

В такива котли нагревателният елемент е изпълнен от диелектричен корпус с навита на него бобина и сърцевина. Токът в бобината предизвиква разлика в потенциалите в сърцевината, която се нагрява доста бързо. Топлинната енергия се предава на топлоносителя.

Котлите с индукционен принцип на действие са устойчиви на износване, притежават висок КПД и служат изключително дълго. Конструкцията е толкова проста, че може да се изработи от налични подръчни средства.

Това е котел с висок КПД и дълъг ресурс на експлоатация. Промишлените модели са доста скъпи, но при желание може да се изработи домашно изработен индукционен аналог. Подходящ е всеки течен топлоносител, а случаите на повреди са изключително редки.

Варианти за свързване към отоплителната система

Електрокотлите се използват в системи с течен топлоносител, който циркулира по тръбите.

Това могат да бъдат традиционни радиаторни варианти:

• с естествено движение на топлоносителя;
• с принудителна циркулация;
• комбинирани варианти.

Освен това, бойлерите успешно се прилагат в системи за водно подово отопление. Подходящи са и там, където се съчетават радиатори като основен източник на отопление и подово отопление като допълнение към него. При изграждане на отопление на базата на електрически котел трябва да се избере подходяща схема.

Система от естествен тип

Такава система функционира чрез способността на водата да се разширява при нагряване. Горещият топлоносител се стреми нагоре, измествайки охладената вода от контура. Тя се връща в топлообменника, загрява се, замества охладената течност и т.н. В този случай електрокотелът се поставя в долната част на контура.

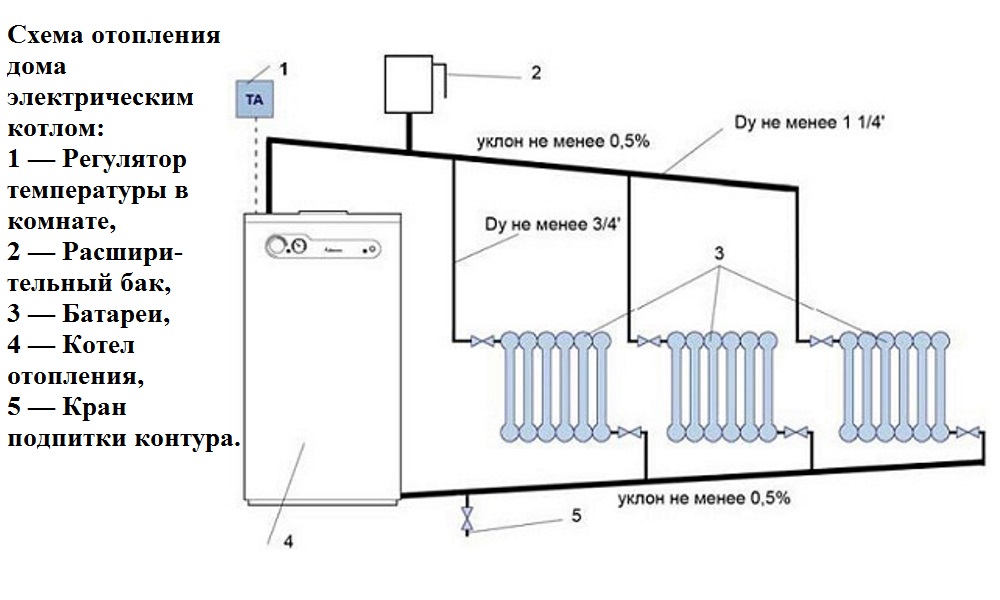

За да работи правилно гравитационната отоплителна система, е важно да се подберат достатъчно широки тръби и да се прокарат с правилния наклон (+)

Реализацията на система с естествена циркулация на водата по контура изисква грамотно изчисление и правилен монтаж.

Ще е необходимо значително количество тръби с определен диаметър, които трябва да бъдат положени с необходимия наклон. Могат да възникнат проблеми, ако се наложи да се регулира мощността на уреда и да се промени нивото на нагряване на топлоносителя.

Контур с принудителна циркулация

Тук движението на горещата вода по тръбите се осигурява от помпа, свързана към системата. Освен нея ще е необходим и мембранен разширителен съд и оборудване, осигуряващо неговото функциониране: манометър, спирателни кранове и т.н.

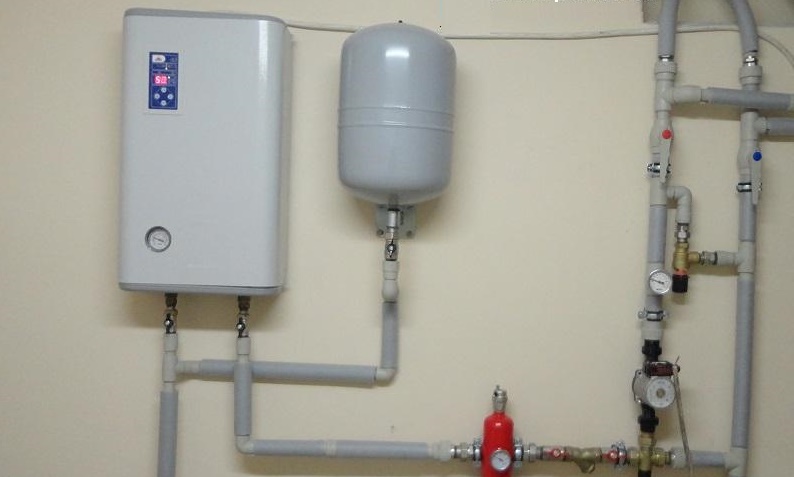

Електрокотелът се поставя отдолу, след това към системата се свързва разширителният съд, след което се монтира циркулационната помпа.

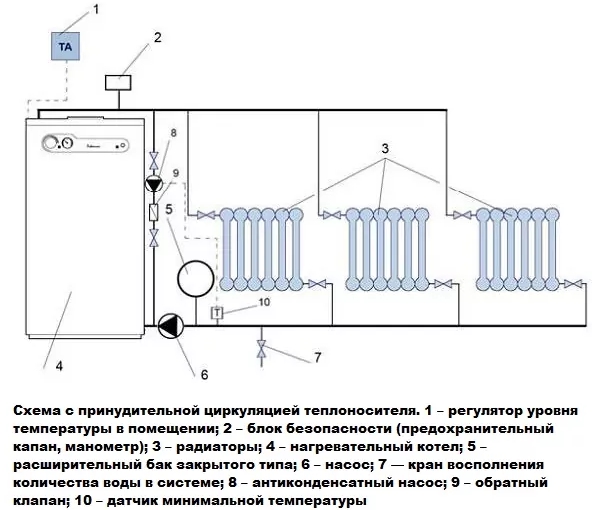

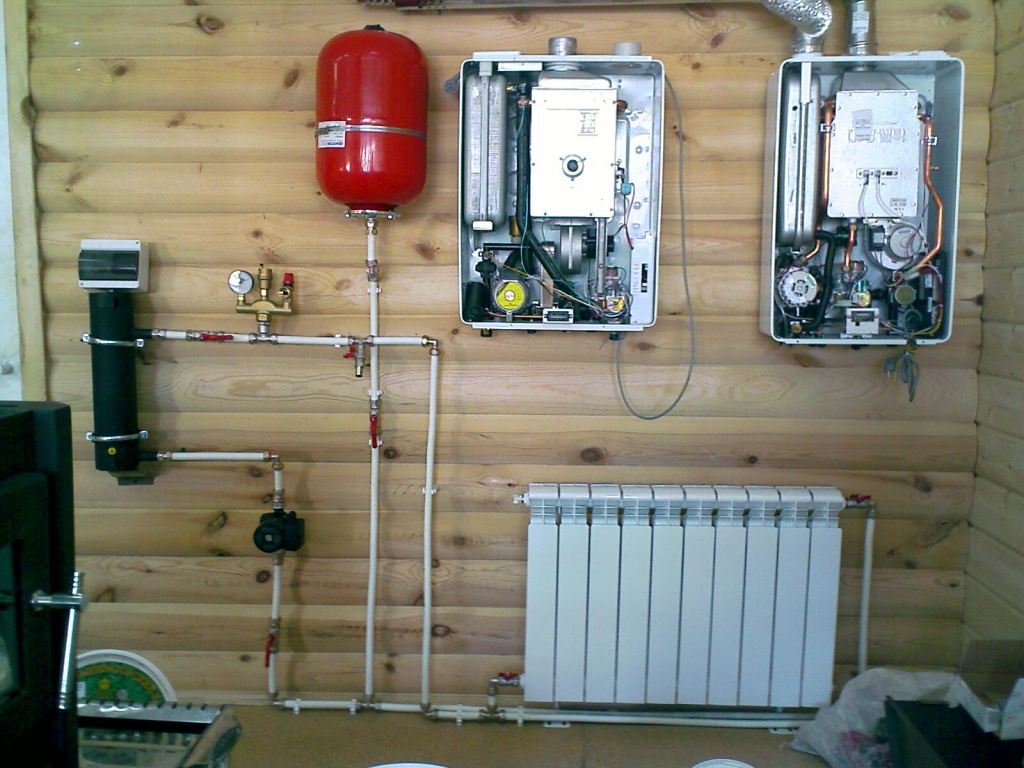

За осигуряване на принудителна циркулация на топлоносителя в системата ще са необходими циркулационна помпа, мембранен разширителен съд, както и други елементи (+)

Контурът от този тип е по-малко чувствителен към характеристиките на тръбите и радиаторите, което предоставя широки възможности за избор на подходящи компоненти. Именно в такива системи може да се използва антифриз. Разширяват се и възможностите за регулиране на температурата на водата в контура.

Комбиниран вариант на системата

Такъв контур се изпълнява първоначално на основата на същите принципи като системата с естествено движение на потока топлоносител. Затова котелът се поставя в най-ниската точка, за да се осигури свободно движение на топлата вода.

Но системата се допълва с разширителен съд и циркулационна помпа, за да има възможност за принудително преместване на топлоносителя. Това се прави, за да може свободно да се избира режимът на функциониране на отоплителната система.

Комбинираният вариант съчетава предимствата и на двете описани по-горе системи. За работата на циркулационната помпа, с която качеството на отопление обикновено е значително по-високо, е необходима електроенергия.

Ако нейното подаване по някаква причина се прекъсне, движението на топлоносителя в принудителната система ще спре, но в комбинираната – не.

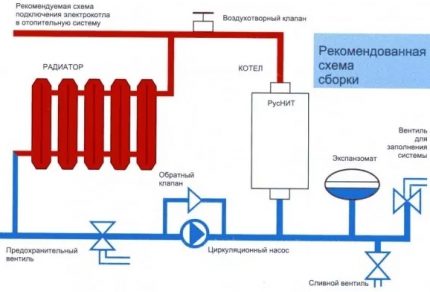

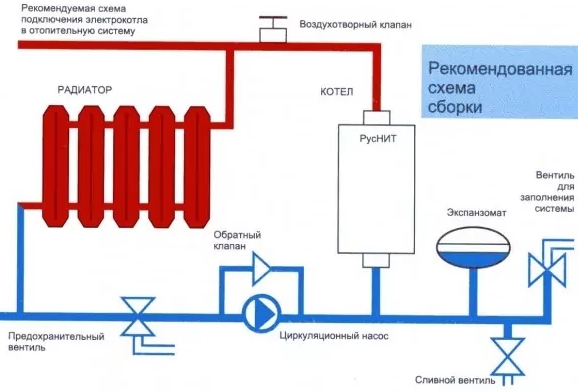

За да функционира правилно електрическият котел, е необходимо да се направи неговото свързване съгласно схемата. По-добре е начинаещите майстори да поверят този етап на професионалисти (+)

Водата ще продължи да се движи по контура по естествен начин. За отопление в този случай може да се използва алтернативен източник на електрическа енергия или друг вид гориво. Съществуват варианти, които позволяват превключване на системата от електрически към котел на твърдо гориво или газов котел.

Воден топъл под

Този тип автономно отопление, чиято популярност стабилно расте. Счита се за по-икономичен в експлоатация от радиаторните системи. Отоплителният контур от тясна пластмасова тръба се полага в замазка под подовото покритие.

Топлоносителят може да се нагрява само до 26-28°C, за да се осигури достатъчно количество топлина за дома. Максимално допустимата температура е около 50°C, но такова силно нагряване обикновено не е необходимо. За воден топъл под са подходящи котли с нагревателен елемент (ТЕН), които позволяват широко вариране на температурата на водата.

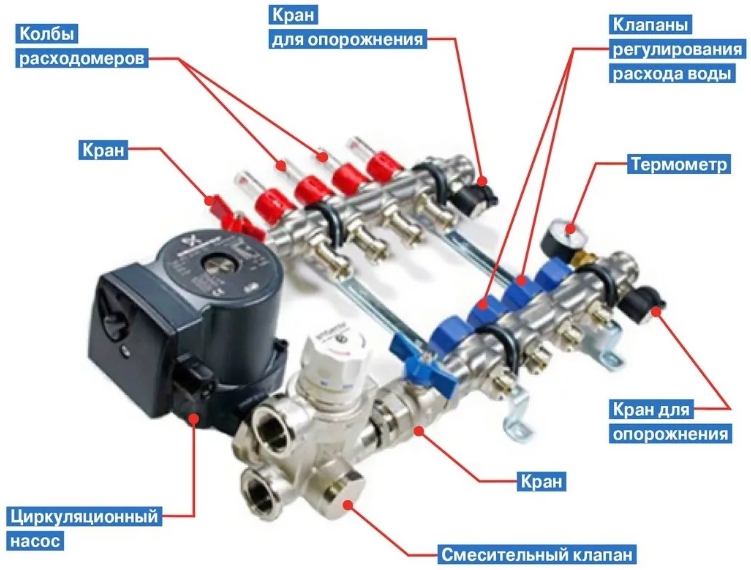

Хидравличната гребенка е необходим и важен възел за воден топъл под. Тя може да се сглоби самостоятелно, въпреки че в продажба има готови колектори с различни характеристики (+)

Ако се предполага с помощта на същия нагревател да се осигурява водопровод с гореща вода, ще трябва да се вземе модел с нагревателен елемент (ТЕН). В свързването задължително се включва бойлер с индиректно нагряване, така че водата в контура за гореща вода да бъде по-топла от тази за отопление с около 15°C.

В електродните устройства нагряването обикновено е 60°C или повече. Те могат да се използват за подово отопление (ТП), но ще е необходим допълнителен монтаж на смесителен възел, за да се охлади топлоносителят до приемливо ниво.

Хидравлична гребенка, съдържаща такъв възел, във всеки случай ще е необходима за правилното инсталиране на този тип отопление. Контролът на нагряването се извършва с помощта на температурен датчик, който определя текущата температура на топлоносителя.

Съществуват модули за автоматично управление, които позволяват допълнително да се отчита нагряването на въздуха в помещението.

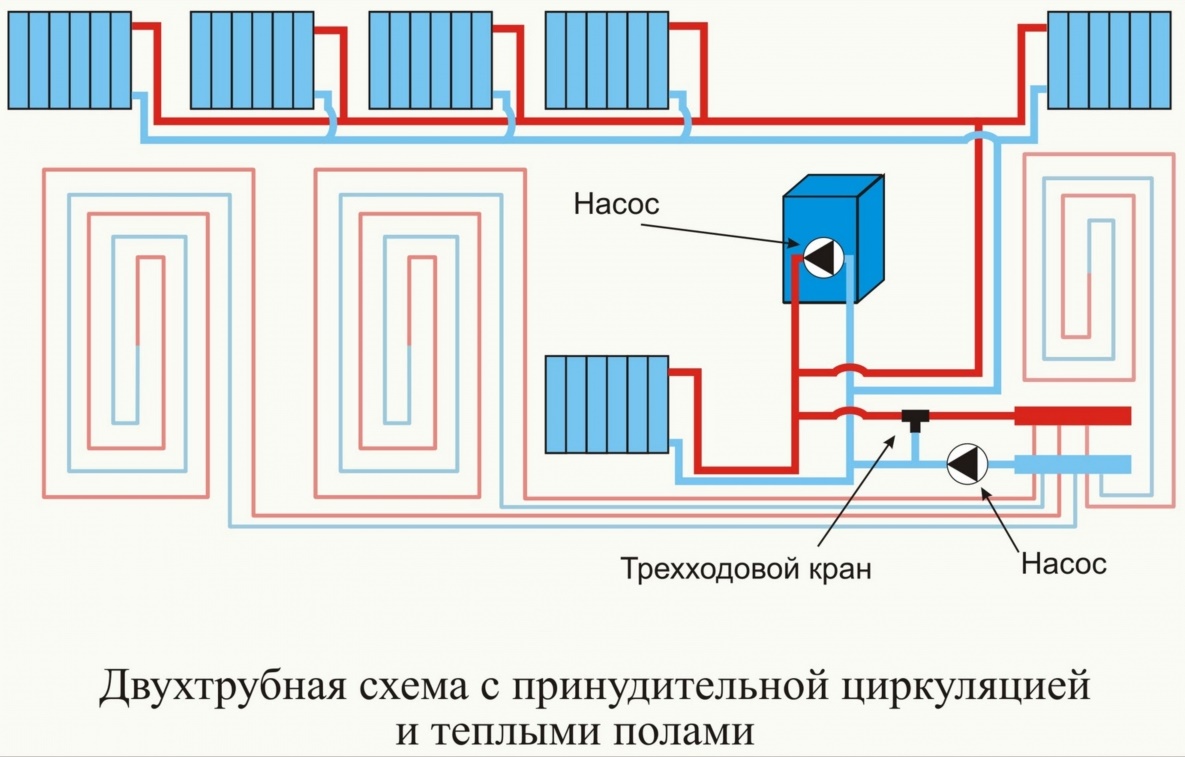

С помощта на електрически котел може да се организира отоплителна система, която включва както контур с радиатори, така и тръби за топъл под.

За да функционира успешно топлият под, са необходими още редица важни елементи. Например, тръбата за всеки отделен контур трябва да бъде цяла, не се допускат никакви съединения. Необходимо е внимателно да се изчисли дължината на такава конструкция, като се вземе предвид схемата за полагане на контура за топъл под.

За това можете да използвате специални формули, за да извършите ръчни изчисления. Удобно е да прилагате калкулаторите, които се намират на профилирани сайтове. След въвеждане на информацията за площта, схемата и други характеристики на ТП, програмата ще предостави необходимите данни.

Обикновено изчислената дължина на тръбата се увеличава леко, за да има малък резерв. Ако изглежда твърде къса, ще трябва просто да се купи нова. За топъл под е необходима филтрационна система, за да бъде топлоносителят достатъчно чист.

Електрически котел и двоен тариф

Една от значимите причини за използване на електрически котел за отопление – възможността за използване на двойно тарифиране за електроенергия. Намаляването на плащането през нощния период позволява значително да се намалят разходите.

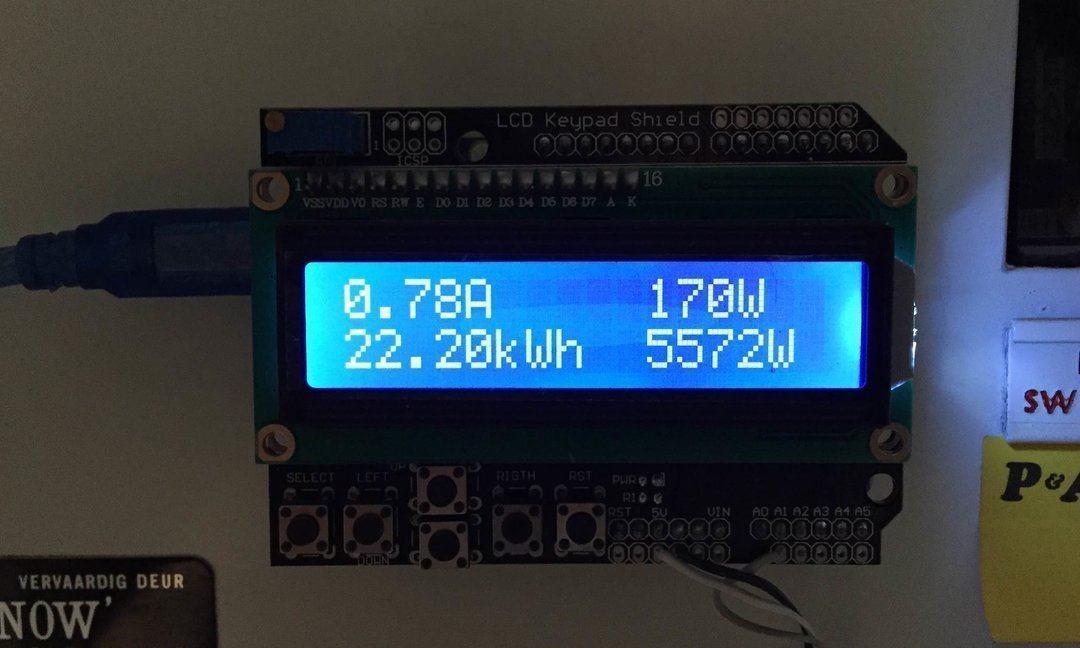

Двутарифният електромер дава възможност да се плаща за използваната през нощта електроенергия много по-малко, отколкото през деня, и позволява на собствениците на електрически котли да спестят.

Ще е необходимо да се закупи и инсталира двутарифен електромер. Струва си да се отбележи, че двуконтурните модели оборудване с TEN подават топла вода към разборния кран с характерно забележимо забавяне. В резултат на това част от топлината се губи, което намалява ефекта от икономията на електроенергия.

Има смисъл да се допълни такава конструкция с външен топлоакумулатор, способен дълго време да поддържа висока температура на подгрятата вода. Такова устройство е напълно ефективно при използване на двутарифен електромер.

Водата се подгрява през нощта, съхранява се в топъл вид и се използва през деня, разходът на електроенергия през дневния период намалява, както и сметките за използваната електроенергия.

Изводи и полезно видео по темата

Ред за монтаж на електрически котел:

Въпреки че използването на електрически котел като отоплителен уред се счита за твърде скъпо, неговите предимства са очевидни. Такива устройства са безопасни за хората и околната среда, работят в автоматичен режим, достъпни са и лесни за експлоатация.

Ако типът на отоплителната система е избран правилно, а всички нейни компоненти са професионално монтирани, котелът ще работи дълго време без излишни разходи.
