Налягане в разширителния съд на газов котел: норми + как да напомпате и регулирате

Едноконтурен или двуконтурен газов котел – това е оборудване, което прави живота ни в къщата или апартамента по-комфортен. Производителите в момента предлагат огромно разнообразие от газови уреди, отличаващи се по мощност, функционалност, както и по начин на монтаж. Въпреки това дори най-скъпите и надеждни модели могат да се повредят. Съгласете се, не е много приятно да останете в зимна вечер без топлина и топла вода.

След като анализирахме възможните причини за повреди на газовото оборудване, стигнахме до заключението – най-често проблемите в работата възникват поради неправилно настроено налягане в разширителния съд на газовия котел или бойлера. В статията ще разберем за какво служи разширителният съд, как самостоятелно да изпомпвате въздух в него и да настроите оптималното налягане.

За какво служи разширителният съд?

В процеса на нагряване водата има свойството да се разширява – при повишаване на температурата обемът на течността се увеличава. В контура на отоплителната система налягането започва да нараства, което разрушително може да повлияе на газовото оборудване и целостта на тръбите.

Разширителният съд (експанзомат) изпълнява функцията на допълнителен резервоар, в който под налягане се изтласкват образувалите се в резултат на нагряването излишъци от вода. Когато течността изстине и налягането се стабилизира, тя по тръбите се връща обратно в системата.

Разширителният съд изпълнява функцията на защитен буфер, той поглъща хидроударите, които постоянно се образуват в отоплителната система поради честото включване и изключване на помпата, както и изключва вероятността от поява на въздушни тапи.

За да се намали вероятността от образуване на въздушни тапи и да не се допусне повреждане на газовия котел от хидроудар, разширителният съд трябва да се монтира пред топлогенератора, на връщащата линия.

Съществуват два различни варианта на изпълнение на демпферните съдове: отворен и затворен тип. Те се различават не само по конструкция, но и по начин, както и по място на монтаж. Нека разгледаме особеностите на всеки от тези типове по-подробно.

Разширителен съд от отворен тип

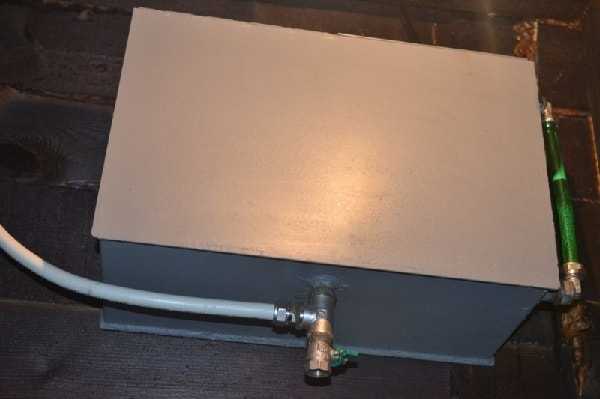

Резервоар от отворен тип се монтира в горната точка на отоплителната система. Съдовете се изработват от стомана. Най-често те имат правоъгълна или цилиндрична форма.

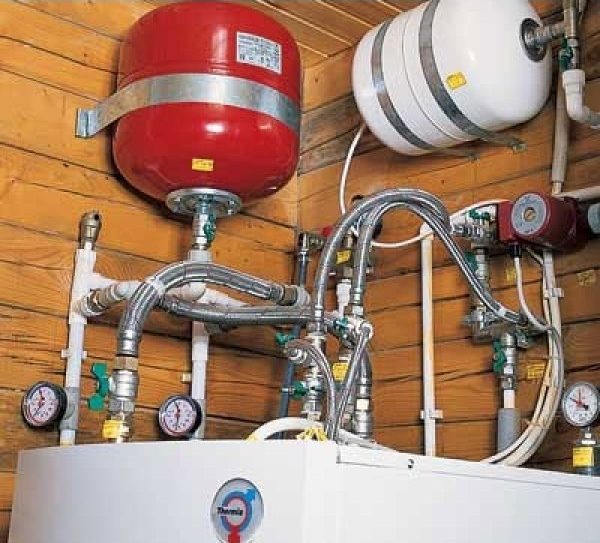

Обикновено тези разширителни резервоари се монтират на тавана или мансардата. Възможен е монтаж под покрива. Задължително трябва да се обърне внимание на топлоизолацията на конструкцията.

В структурата на резервоара от отворен тип има няколко отклонения: за входа на вода, за отвеждане на охладената течност, за захранване на контролната тръба, както и изходна тръба за отвеждане на топлоносителя в канализацията. Повече подробности за устройството и видовете резервоар от отворен тип сме написали в друга наша статия.

Функции на резервоара от отворен тип:

• контролира нивото на топлоносителя в отоплителния контур;
• ако температурният режим в системата се понижи, той компенсира обема на топлоносителя;
• когато налягането в системата се променя, резервоарът изпълнява функцията на буферна зона;
• отстранява излишъците на топлоносителя от системата в канализацията;
• извежда въздуха от контура.

Въпреки функционалността на отворените разширителни резервоари, те вече практически не се използват. Тъй като имат множество недостатъци, например голям размер на съда, склонност към корозия. Техният монтаж се извършва в отоплителни системи, които работят само с естествена циркулация на водата.

Експанзомат от затворен тип

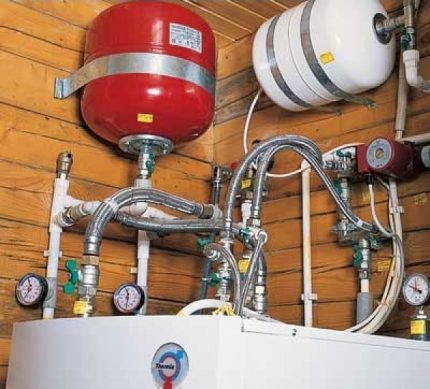

В отоплителни системи със затворен контур обикновено се монтира разширителен резервоар от мембранен тип, той оптимално подхожда за всеки тип газов котел и притежава голям брой предимства.

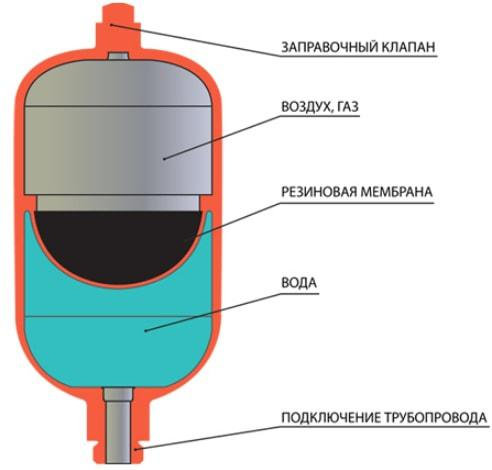

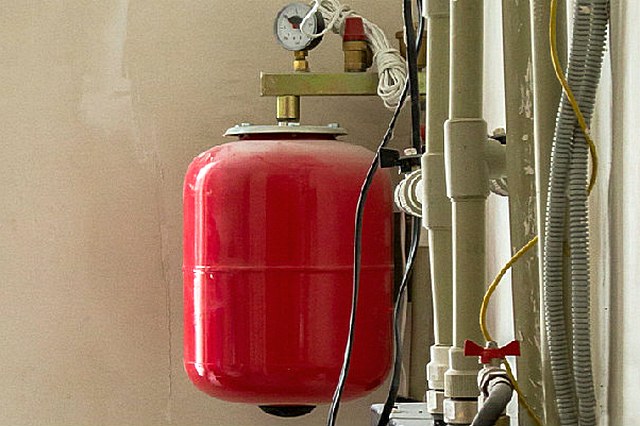

Експанзоматът – това е херметичен съд, който е разделен по средата от еластична мембрана. В първата половина ще се поставят излишъците от вода, а във втората – обикновен въздух или азот.

Затворените разширителни резервоари за отопление, като правило, са боядисани в червен цвят. Вътре в резервоара е разположена мембрана, тя е изработена от гума. Необходим елемент за поддържане на налягането в разширителния резервоар.

Компенсационните резервоари с мембрана могат да се произвеждат във вид на полусфера или под формата на балон. Което напълно подхожда за използване в отоплителна система с газов котел. Препоръчваме да се запознаете по-подробно с особеностите на монтажа на резервоари от затворен тип.

Предимства на мембранните типове резервоари:

• простота на самостоятелния монтаж;
• устойчивост на корозия;
• работа без редовно доливане на топлоносител;
• липса на контакт на водата с въздушната среда;
• работоспособност при условия на повишено натоварване;
• херметичност.

Газовото стеново оборудване обикновено се комплектова с разширителен резервоар. Но не винаги допълнителният резервоар от завода е настроен правилно и може веднага да се включи в работата на отоплението.

Налягане на въздуха в разширителния съд

Показателят на налягане на въздуха или азота в разширителния резервоар за различни газови котли няма да бъде еднакъв, всичко зависи от типа оборудване и конструктивни особености. Нормите се посочват от производителя в паспорта на изделието.

Обикновено налягането в новия демпферен съд е 1,5 атм. Но такава настройка може да не подхожда на конкретната отоплителна система. Заводските параметри могат лесно да се нулират. За тези цели в корпуса на разширителния резервоар има специален штуцер (при някои производители това е вентил за надуване), посредством който се регулира налягането на въздуха.

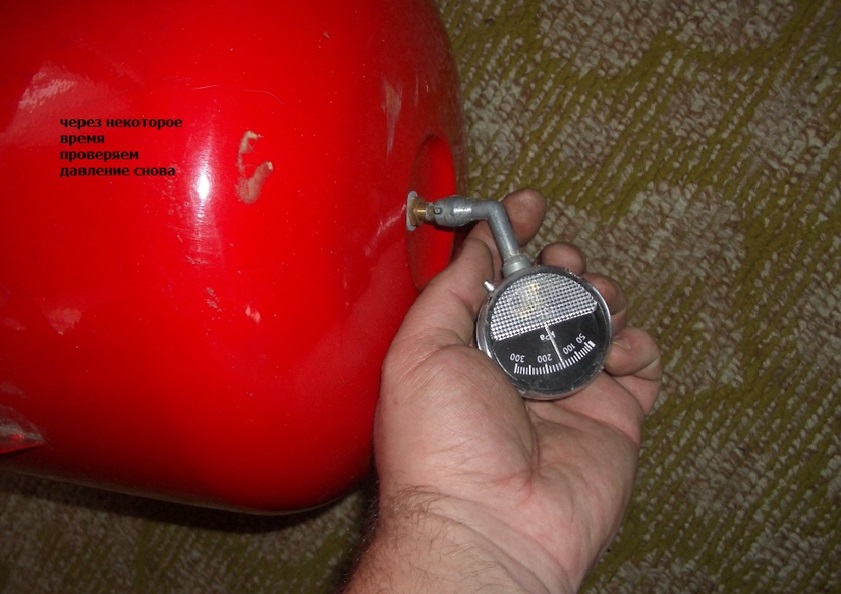

Нипелът се намира от страната на въздушната камера на цилиндъра. С неговата помощ може да се изпусне излишното налягане или, обратно, да се напомпа резервоарът.

За нормалното функциониране на газовия котел е необходимо налягането в мембранния резервоар да бъде с 0,2 атм по-малко, отколкото в самата система. В противен случай увеличената по обем нагрета вода няма да може да влезе в съда.

В малките къщи и апартаменти за затворени отоплителни системи обикновено е допустимо налягане в разширителния хидрорезервоар в границите 0,8-1,0 бара (атм). Но не по-малко от 0,7 бара, тъй като на много газови котли има защита и уредът просто няма да се включи.

Проверка на нивото на налягане на резервоара трябва да се прави ежегодно. Ако се забележат скокове на налягането в отоплителната система, това означава, че от демпферния съд е излязъл въздух и трябва да се напомпи.

Как да настроите оптималното налягане?

На отоплителната система има манометри, с помощта на които се контролира налягането в контура. На самия разширителен резервоар няма штуцер за инсталиране на измервателен уред. Но има нипел или вентил за изпускане и надуване на въздух или газ. Нипелът е същият като на колелата на колите. Затова нивото на налягане може да се провери и регулира чрез обикновена автомобилна помпа с манометър.

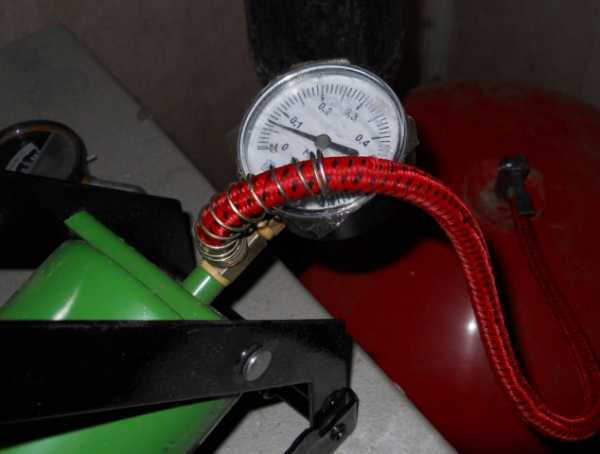

За надуване на въздух в разширителния резервоар ще свърши работа дори и най-простата автомобилна ръчна помпа с манометър или автоматичен компресор.

Преди да се изпусне излишното налягане или да се напомпи с въздух разширителният резервоар на битовия газов котел, е необходимо да се подготви системата. Автомобилният манометър показва стойност в МРа, получените данни трябва да се преведат в атмосфери или барове: 1 Бар (1 атм) = 0,1 МРа.

Алгоритъм за измерване на налягане:

1. Да се изключи газовият котел. Да се изчака докато водата спре да циркулира в системата.
2. На участъка с хидрорезервоара да се затворят всички спирателни вентили и през дренажния штуцер да се източи топлоносителят. За котли с вграден резервоар се затварят връщащата линия, както и водоподаването.
3. Да се свърже помпа към нипела на резервоара.
4. Да се напомпи въздух до показатели от 1,5 атм. Да се изчака малко, за да се излеят остатъците от вода, след което отново да се пусне въздух.
5. Затворете вентилите на спирателната арматура и с компресор повишете налягането до посочените в паспорта параметри или до ниво — налягане в системата минус 0,2 атм. В случай на прекачване на резервоара излишният въздух се изпуска.
6. Извадете помпата от нипела, затегнете капачката и затворете изпускателния шуцер. Налейте вода в системата.

Коректността на регулирането на въздушното налягане може да се провери, когато котелът достигне работните параметри.

Ако резервоарът е напомпан правилно, стрелката на манометъра при измерване ще показва плавно покачване на налягането без никакви скокове и резки движения.

При неправилно регулиране на въздушното налягане в разширителния съд са възможни неизправности в работата на цялата отоплителна система. Ако експанзоматът е прекаран, компенсиращите свойства няма да действат. Тъй като въздухът ще изтласква излишъка от нагрята вода от резервоара, повишавайки налягането в тръбите на отоплителната система.

А при занижени стойности на налягането на компенсиращия съд, водата просто ще изтласка мембраната и ще запълни целия резервоар. Като резултат, при повишаване на температурата на топлоносителя ще се задейства предпазният клапан.

Понякога в двуконтурните газови котли предпазителите се задействат дори при правилно регулиране на налягането на вградения разширителен съд. Това показва, че обемът на резервоара е твърде малък за такава отоплителна система. В тази ситуация се препоръчва да се монтира допълнителен хидравличен резервоар.

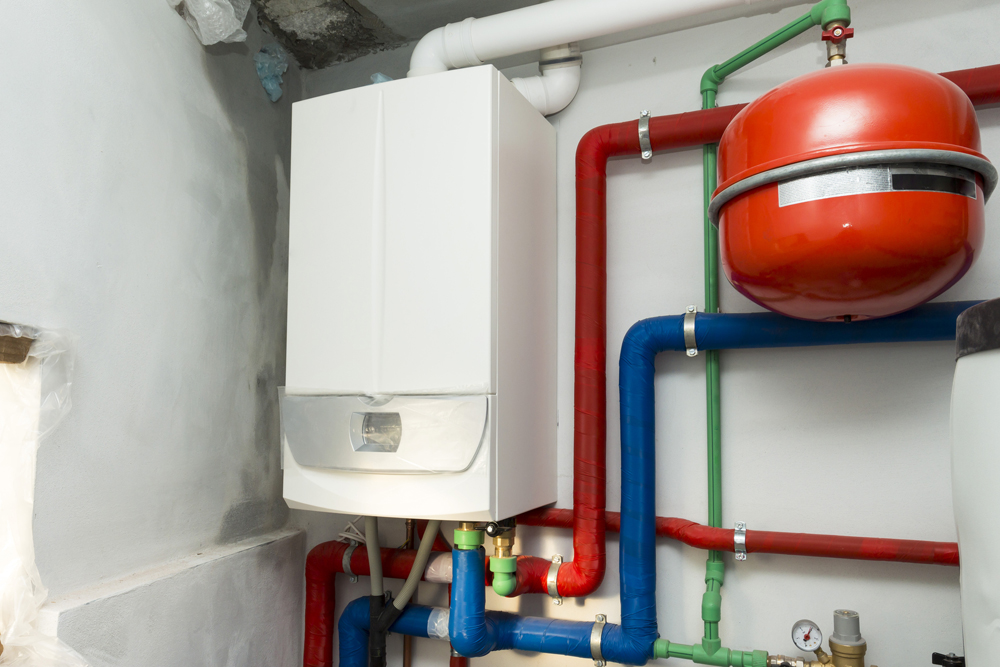

Предназначение на допълнителния съд на двуконтурния котел

По правило вградените компенсационни резервоари в газовите котли имат обем около 6-8 литра. Те са предназначени за компенсиране на разширението на 120 литра топлоносител, циркулиращ в отоплителната система. При нормални условия на експлоатация за малък апартамент или къща този разширителен съд е достатъчен.

При монтаж на радиатори с нестандартна форма и размери е задължително отоплителната система да се оборудва с допълнителен разширителен съд. Тъй като в такива батерии се побира повече вода.

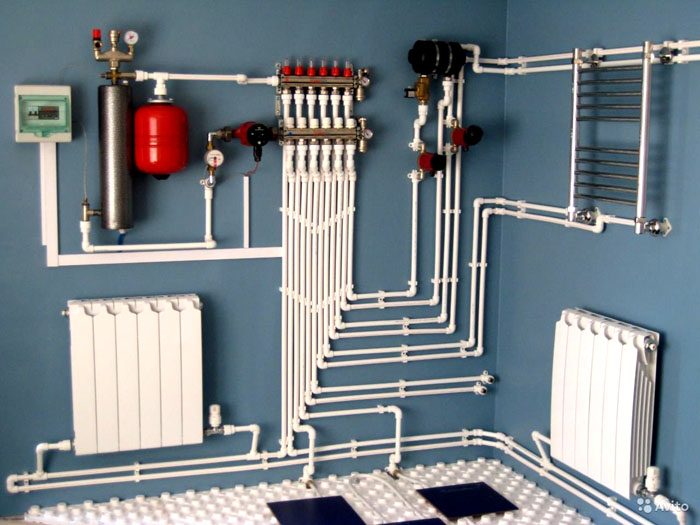

Ако отоплителната площ е голяма, е монтиран топъл под или много радиатори в стаите, обемът на стандартния вграден съд ще бъде малък, тъй като се използва повече вода.

При нагряване излишъкът на топлоносител напълно запълва резервоара. А тъй като в съда не остава свободно място, налягането на водата се увеличава в самата отоплителна система и настъпва авариен сброс от предпазния клапан. След това газовият котел едва ли ще може да се включи автоматично в работа.

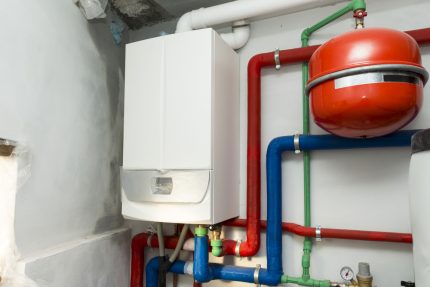

За да се избегнат тези негативни последици, в отоплителната система се монтира допълнителен разширителен съд с мембрана в конструкцията за двуконтурен газов котел. Когато стандартният резервоар се напълни напълно, водата ще премине в резервния хидравличен резервоар. След охлаждане течността се връща в радиаторите.

Изчисляване на обема на разширителния съд

Да се осигури стабилна работа на отоплителната система не е трудно, важно е да се избере правилно обемът на разширителния резервоар. Изчисляването на обема на разширителния съд трябва да се извършва, като се вземе предвид най-интензивният режим на работа на газовия котел. При първите пускове на отоплението температурата на въздуха все още не е много ниска, поради което оборудването ще работи със средно натоварване. С настъпването на мразовете водата се нагрява по-силно и нейното количество се увеличава, изисквайки повече допълнително място.

Препоръчва се да се избира резервоар с вместимост не по-малко от 10-12% от общото количество течност в отоплителната система. В противен случай резервоарът може да не се справи с натоварването.

Можете самостоятелно да изчислите точната вместимост на разширителния резервоар. За целта първо се определя количеството на топлоносителя в цялата отоплителна система.

Начини за изчисляване на обема на водата в отоплителната система:

1. Източете напълно топлоносителя от тръбите в кофи или друг съд, за да може да се изчисли литражът.
2. Налейте вода в тръбите през водомера.
3. Сумират се обемите: вместимостта на котела, количеството течност в радиаторите и тръбите.
4. Изчисление по мощност на котела – мощността на инсталирания котел се умножава по 15. Тоест, за котел 25 kW ще са необходими 375 литра вода (25*15).

След като количеството на топлоносителя е изчислено (пример: 25 kW*15=375 литра вода), се изчислява обемът на разширителния резервоар.

Методите са много, но не всички са точни и количеството вода, което се побира в отоплителната система, може да бъде значително по-голямо. Затова обемът на разширителния резервоар винаги се избира с малък запас.

Методите за изчисляване са доста сложни. За едноетажни къщи се използва следната формула:

Обем на разширителния резервоар = (V*E)/D,

Където

• D – показател за ефективност на резервоара;
• Е – коефициент на разширение на течността (за вода – 0,0359);
• V – количество вода в системата.

Показателят за ефективност на резервоара се получава по формулата:

D = (Pmax—Ps)/(Pmax +1),

Където

• Ps=0,5 бар – това е показател за налягането на зареждане на разширителния съд;
• Pmax – максимално налягане на отоплителната система, средно 2,5 бар.
• D = (2,5-0,5)/(2,5 +1)=0,57.

За система с мощност на котела 25 kW ще е необходим разширителен резервоар с обем: (375*0,0359)/0,57=23,61 л.

И въпреки че в двуконтурния газов котел вече има вграден резервоар от 6-8 л, но, гледайки резултатите от изчисленията, разбираме, че стабилното функциониране на отоплителната система без монтаж на допълнителен разширителен резервоар няма да се получи.

Изводи и полезно видео по темата

Можете да се научите самостоятелно да изчислявате обема на хидроакумулатора и да настройвате налягането му, като гледате представените по-долу видеоматериали.

Лесен начин за определяне на обема на разширителния резервоар:

Инструкция за самостоятелно регулиране на нивото на налягане в разширителния резервоар:

Газовите котли задължително трябва да се комплектоват с разширителни съдове. Те „поглъщат“ излишъка на топлоносителя, появил се в резултат на нагряване, и предотвратяват образуването на въздушни тапи. В двуконтурните типове оборудване такива устройства са вградени, но често обемът им е недостатъчен за безаварийно функциониране на отоплението.

Изборът на компенсационни резервоари трябва да се основава на показателите на налягането и обема на топлоносителя в системата. Важно е правилно да настроите съда, в противен случай той няма да може да осигури непрекъсната и стабилна работа на газовия котел.

Останали ли са ви въпроси относно набирането и регулирането на налягането в разширителния съд? Задайте ги в блока за коментари – нашите експерти и други посетители на сайта ще се опитат да ви помогнат.
