Монтаж на циркулационна помпа: видове, предназначение и особености на нейния монтаж

В идеалния случай отоплителната система трябва да гарантира равномерно затопляне на помещението. Въпреки това се случва, например, в кухнята радиаторите да са почти студени, а в хола — истинска сауна.

При това горивният котел работи на предела на възможностите си. За щастие, инсталирането на циркулационна помпа се отразява положително на ефективността на горивната система.

По-нататък ще разкажем за тънкостите на избора на помпи, ще се запознаем с техните разновидности и конструктивни особености, а също така ще откроим предимствата и недостатъците на оборудването.

Кога е необходима циркулационна помпа?

Когато възникнат проблеми с равномерното разпределение на топлината в дома, за тяхното решаване се използва един от двата варианта: подмяна на тръбите или инсталиране на допълнително оборудване. Нови тръби с по-голям диаметър от предишните позволяват балансиране на разпределението на топлината.

Този вариант се отличава с ефективност и практичност. Въпреки това подмяната на тръбите е не само продължителна, но и скъпа.

Второто решение е добавяне на циркулационна помпа към отоплителната система. Тя позволява да се балансира температурата в помещенията в цялата сграда. Също така предотвратява появата на въздушни мехурчета, които задържат водния поток. А цената на циркулационната помпа е многократно по-ниска от разходите за тръби, тяхната доставка и монтаж.

Също така уредът се отличава с леснота на монтаж. Затова собствениците на частни къщи се насочват към инсталиране на циркулационна помпа.

Смяната на тръби е дълга и скъпа. Инсталирането на циркулационна помпа ще помогне да спестите и пари, и време.

Планирането на отоплението на дома включва не само изчисляване на мощността на котела, избор на места за разполагане на радиаторите, но и анализ на движението на топлоносителя. Разбира се, голямата жилищна площ е възможност за комфортен живот за далеч не един човек. Зато се намалява скоростта на циркулация на топлоносителя. Затова се инсталира помпа, която кара водата да циркулира по-бързо.

Предназначение на циркулационното оборудване

В затворена отоплителна система котелът подгрява водата. Обаче топлоносителят циркулира по тръбите на радиаторите с незначителна скорост, затова се връща в котела с ниска температура. Нагревателното устройство работи на границата на възможностите си, което намалява срока на неговата полезна употреба.

Предназначението на циркулационната помпа е да преодолее хидравличното съпротивление, да осигури течението на водата в конструктивно сложни, дълги контури. Включването на помпа в схемата ще помогне да се формира равномерно затопляне и приемлива температура в жилищните помещения, да позволи на котела да работи на средна мощност.

Също така, в случай на използване на помпа, отпада необходимостта от изграждане на наклони на тръбопровода към котела и се появява възможност значително да се намали диаметърът на тръбите, използвани в сглобката. Разликата между температурата на водата, която влиза и излиза от котела, е само няколко градуса.

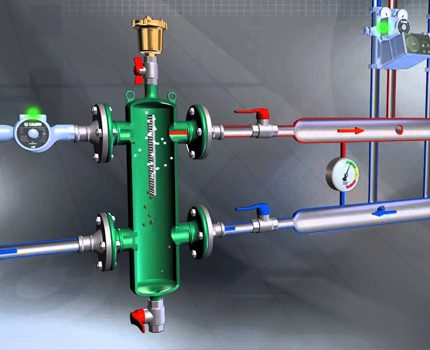

Циркулационното оборудване разгонва топлоносителя в системата. А за да не се появяват мехурчета при висока концентрация на въздух, трябва да се инсталират въздухоотводчици или сепаратор за въздух.

Конструкция и разновидности на помпите

Циркулационните помпи не се отличават с особена сложност на конструкцията. Затова те се ремонтират лесно.

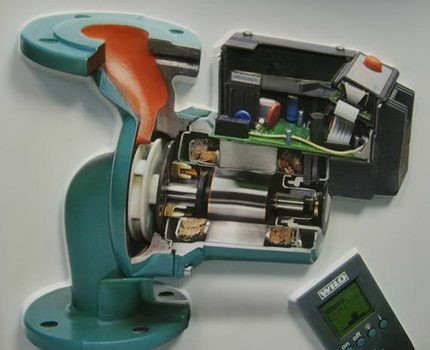

Основните елементи на оборудването — корпус, лопастно колело и електрически двигател. Лопатките се въртят, което води до възникване на центробежна сила. Като следствие се образуват участъци с различни нива на налягане.

Циркулационните помпи се делят на:

• «мокри»;
• «сухи».

Типът ротор определя разликата. Херметичността на корпуса се осигурява чрез специална метална втулка, която се намира между статора и ротора.

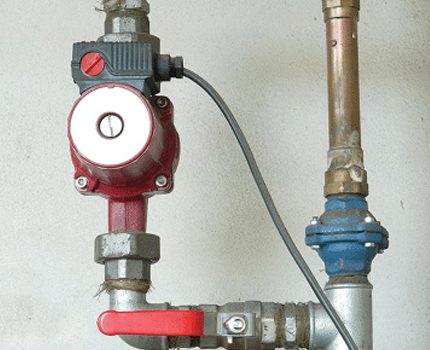

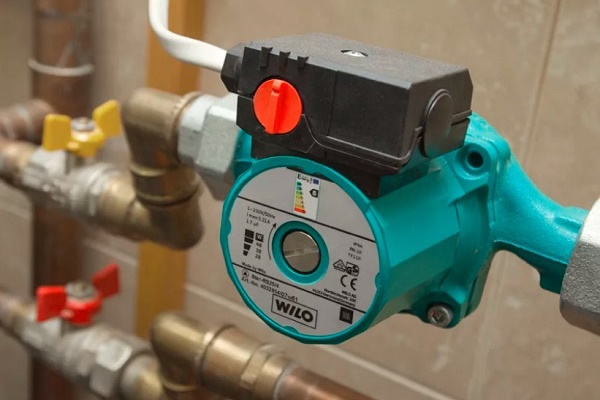

Особеност на «мокрия» ротор — разполагането на лопастното колело и ротора във вода. По-малко шум, но и по-скромен показател на КПД

Разполагането на ротора в средата на топлоносителя е гаранция за постоянното намаляване на неговата температура и смазване на конструктивните елементи. Също така практически не се чуват звуците от работата на помпата, тъй като те се поглъщат от водата. Благодарение на това именно този тип се използва в частни домове.

Въпреки това КПД на «мокрите» помпи е 50%. Това се обяснява с липсата на възможност за херметизиране на ротора при голям негов диаметър. Затова оборудването не се използва, когато се изисква повишена производителност, например при удължен тръбопровод.

«Сухите» ротори шумят при работа. Затова те се използват предимно при значителна дължина на отоплителните тръби или в промишлени обекти.

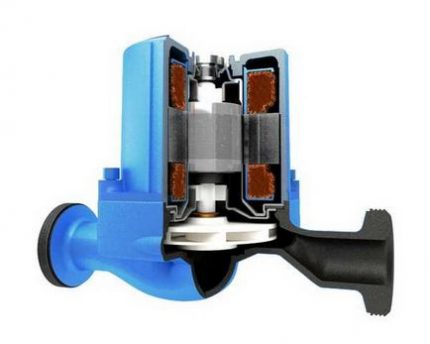

Що се отнася до «сухия» ротор, неговата работна част не контактува с вода. Попадането на последната се блокира от защитни пръстени. Такава конструкция е по-малка по размери. А мощността е 1,5 пъти по-голяма — 80%.

Съществуват следните разновидности на апарати със «сух» ротор:

1. Центробежни, при които моторът е прифланцован. Корпусът с помощта на специално закрепване се фиксира върху фундаментната плоча.
2. Големи центробежни устройства с муфтово съединение и мотор. Ако при тях местата за входа и изхода на вода са разположени на една ос, то те се наричат правопоточни.

За да се избере оптимална циркулационна помпа, трябва да се анализират множество параметри. Най-важните от които са област на използване, производителност, цена и шум.

Препоръчваме също да се запознаете с топ десетката циркулационни помпи за отопление. Подробности – преминете по връзката.

Правила за избор на циркулационно оборудване

«Мокрият» вид циркулационна помпа се отличава с по-ниско ниво на шум. Противоположна е ситуацията със «сух» ротор. При това шумът се образува не само в резултат на работата на самата помпа, но и на вентилатора, който отговаря за намаляването на температурата на електродвигателя.

«Сухите» устройства се монтират в промишлени помещения, а «мокрите» са актуални за жилищни помещения. В крайна сметка нивото на шума, надвишаващо 70 dB, ще окаже негативно влияние върху психологическото състояние на живеещите в къщата.

При оборудването на частни домове приоритет е „мокрият“ вариант на циркулационна помпа. Нейните лопатки постоянно се намират в преместваната среда, детайлите се смазват от водата и издържат 5 или повече години.

При включване на уреда в отворена отоплителна схема трябва да се обърне сериозно внимание на качеството на топлоносителя, не трябва да се допълва с вода, съдържаща минерални и органични примеси.

Вариантът с „мокър“ ротор струва по-малко от аналога със „сух“. Трябва да се спрете на първия, ако отоплителната система не изисква голяма мощност.

Друг критерий е показателят за напор. Например, ако за оптимална работа на затворена система той е в границите на 10 m, тогава „мокрият“ ротор е подходящ. Достатъчна е мощност от 25-30 m³ на час.

Когато отоплителната система изисква по-голям напор, тогава оптималният вариант е помпа със „сух“ ротор. В нейната конструкция роторът е отделен от отоплителния тръбопровод с уплътнение. Този вид ще консумира по-малко електроенергия от аналога с „мокър“ ротор при еднаква ефективност на работа.

Следната формула ще помогне да се определи необходимата мощност на помпата:

Q = 0,86 * P / dt

където:

Q – мощност на помпата, m³/час;

P – топлинна мощност на отоплителната система, киловата;

dt – разлика между температурата на водата преди влизане в нагревателния уред и след излизане от него.

Нека дадем конкретен пример. Нека площта на жилищната къща е 200 m². Да предположим, че отоплителната система е двутръбна. За поддържане на оптимална температура през зимата е достатъчна топлинна мощност от 20 киловата.

По подразбиране dt е 20 градуса по Целзий. Този показател е достатъчен за приблизителни изчисления в домашни условия.

В резултат получаваме 0,86 m3/час. Можем да закръглим до 0,9. Все пак е по-добре да се застраховаме от грешка. А с времето циркулационната помпа се износва, така че мощността ще намалее.

Друг параметър на оборудването е напорът. Всяка хидравлична система има съпротивление спрямо потока вода. Тази характеристика обуславя необходимостта от използване на уред за осигуряване на циркулация на топлоносителя в системата.

Параметрите на помпата трябва да предотвратяват съпротивлението на отоплителната система и да осигуряват необходимата ефективност на работа.

За да се получи точна стойност на показателя за хидравлично съпротивление, изчисленията се извършват по следната формула:

H=N*K

където:

N – брой етажи на сградата (сутеренът се счита за етаж);

K – средностатистически хидравлични разходи на един етаж от къщата.

K варира в диапазона 0,7-1,1 метра воден стълб за двутръбни отоплителни системи. А за колекторно-лъчевите стойността му е в границите 1,16-1,85.

Например, двуетажна къща заедно с мазето има три нива. Ако изчисленията се извършват от непрофесионалист, тогава може да се вземе максималната стойност от посочените по-горе диапазони. За двутръбна система това е 1,1 метра. Тоест К изчисляваме като 3*1,1 и получаваме 3,3 м воден стълб.

В триетажна къща общата височина на отоплителната система е 8 метра. Но по формулата получихме само 3,3 метра воден стълб. Тази стойност ще бъде достатъчна, тъй като помпата не отговаря за повдигането на водата, а само за намаляване на негативните последици от съпротивлението на системата.

Основни нюанси на монтажа

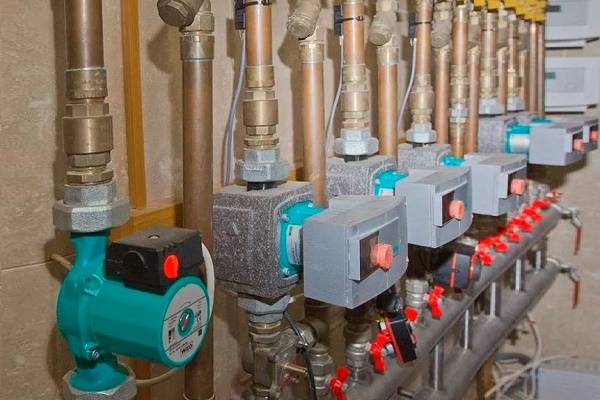

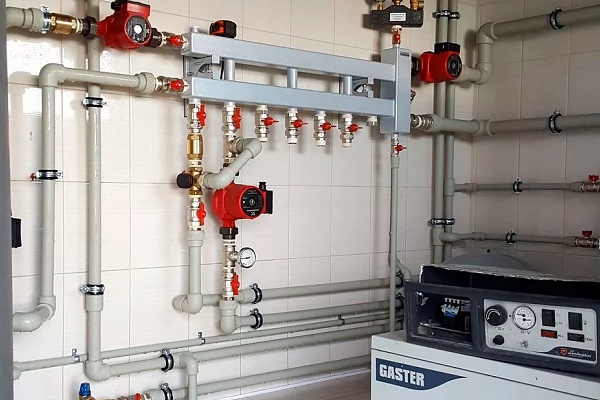

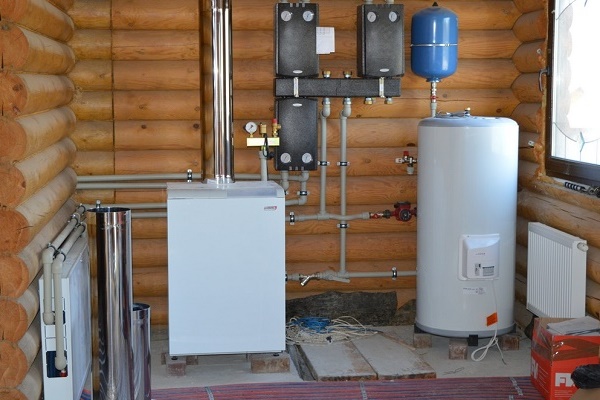

Първо трябва да се определи участъкът за инсталиране на помпата в отоплителната мрежа. Важно е точно на това място да е удобно да се направи ремонт или да се смени устройството, ако възникне такава необходимост.

Преди „мокрите“ помпи се монтираха на обратната тръба, по която циркулираше вече значително охладена вода. Такъв подход, според авторитетни експерти в областта на отоплението, увеличава експлоатационния живот на салниковите уплътнения, лагерите и роторите.

Въпреки това конструктивните елементи на съвременните помпи са изработени от материали, които не се страхуват от въздействието на гореща вода. Затова уредът може да се монтира както на тръбата, която транспортира охладена вода към котела, така и на тази, която вече носи подгрята вода.

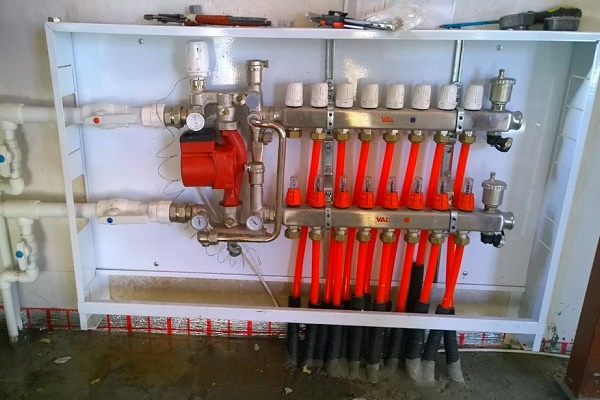

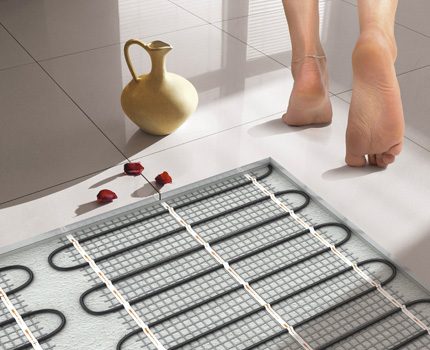

Ако се инсталира циркулационна помпа на линията за подаване на гореща вода, тогава „топлият под“ ще бъде наистина топъл. А това ще позволи да се постигне максимално ниво на ефективност

За да се нормализира налягането, помпата трябва да се монтира на участък от тръбопровода, който подава вода към котела. Такава зона се намира близо до мястото на входа на водата в разширителен съд. В резултат на това ще се получи висока температура на този участък от отоплителната система.

Съществуват прости правила, изпълнението на които ще позволи правилно да се инсталира циркулационното оборудване:

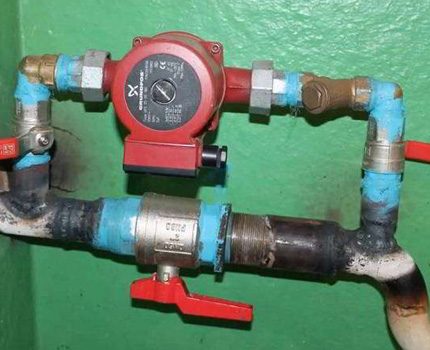

• по-долу и по-горе по тръбата около помпата се поставят сферични кранове. Последните позволяват да се спре подаването на вода, да се ремонтира или смени устройството;
• пред помпата се монтира филтър, който предотвратява попадането на мръсотия и други механични замърсители в устройството;
• отгоре на байпаса се монтира въздушен клапан. Той предотвратява образуването на въздушни тапи;
• върху корпуса на помпата е нанесена стрелка. Тя показва как, спрямо посоката на водния поток, трябва да бъде разположена помпата;
• „мократа помпа“ се монтира в хоризонтално положение. Ако електродвигателят не е напълно потопен във вода, тогава устройството ще се повреди по-бързо;
• клемите на устройството се насочват нагоре;
• всички съединения се защитават с уплътнител и уплътнителни шайби;
• използват се контакти със заземяване за целите на безопасността.

Следването на тези прости препоръки ще позволи да се постави циркулационната помпа възможно най-правилно в системата. В бъдеще нейната работа ще носи на своя собственик изключителен комфорт.

Важно е да се помни една особеност на оборудването с ръчно управление – за да се изпусне въздухът, преди всяко включване на помпата трябва да се отваря въздушният клапан за около 5 минути.

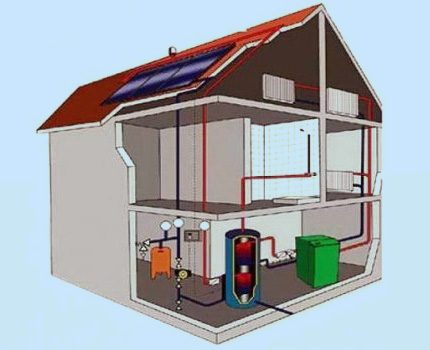

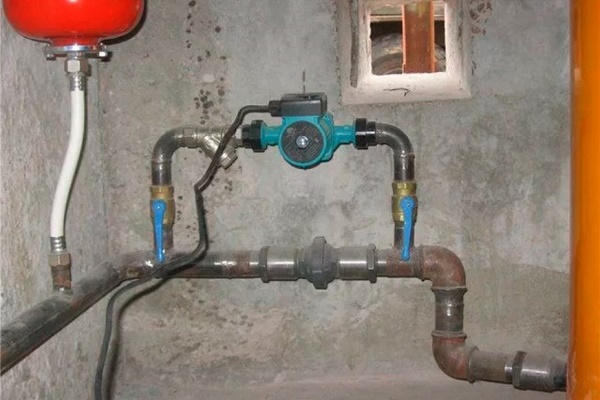

В крайна сметка получаваме такава стандартна схема. Важно е да се следват всички правила за инсталиране на помпата, за да се избегнат неприятности в бъдеще.

Докато отоплителната система не е напълнена с вода, а въздухът не е изпуснат, е забранено да се включва помпата. В противен случай устройството може да изгори. Но помпата с автоматично управление изпуска въздуха без човешка намеса.

Последователността на инсталиране на циркулационната помпа в отоплителната система е следната:

1. Ако отоплителната система вече се използва, трябва няколко пъти да се източи водата. Така се отстраняват механичните примеси.
2. Инсталиране на байпас. Под и над помпата се монтират специални кранове, които задържат водата в случай на повреда на помпата и позволяват смяна на устройството.
3. Монтира се филтър.
4. Инсталира се обходна тръбопроводна линия.
5. Монтира се спирателна арматура за предотвратяване на свободния поток на вода в системата.
6. Поставя се разширителен съд (актуално за система от отворен тип).
7. Инсталира се помпата в съответствие с инструкцията и правилата за монтаж. Монтира се хоризонтално, тъй като във вертикално положение тя ще загуби една трета от производителността си и бързо ще се повреди.
8. Обработват се местата на съединение с уплътнител, което ще се отрази положително на ефективността на работа и продължителността на експлоатация на помпата.
9. Напълва се отоплителната система с вода.

Оптималният брой циркулационни помпи се определя от дължината на тръбопровода. Например, ако общата дължина на тръбите е до 80 м, тогава е достатъчно едно устройство със средна мощност.

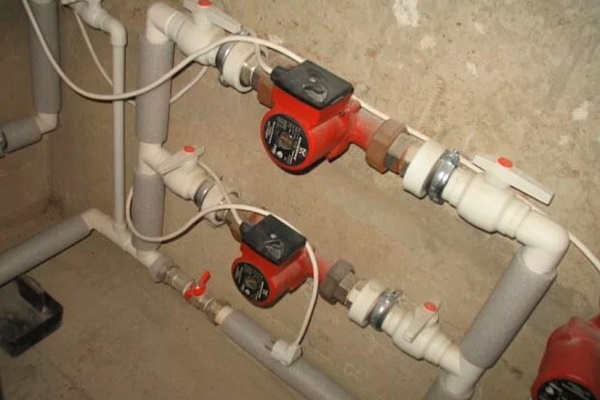

Въпреки това е по-добре да се постави една за постоянна работа, а втора да се инсталира „за резерв“. Това ще позволи в случай на повреда на основния работен уред незабавно да се стартира циркулацията на топлоносителя в системата.

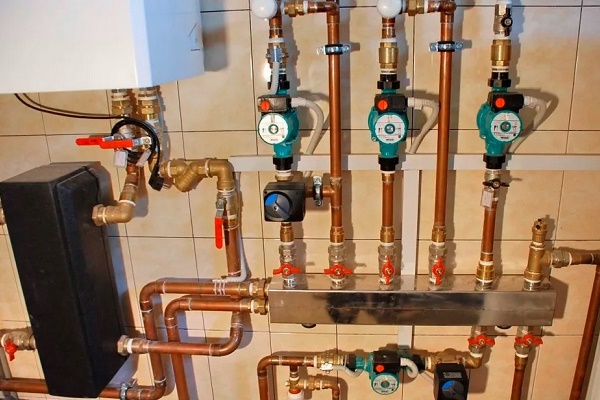

В случай на удължаване на тръбопровода в отоплителната система на разстояние над 80 м ще са необходими 3-4 циркулационни уреда и повече.

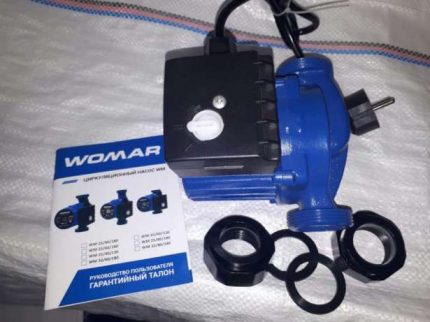

За да се опрости процедурата по инсталиране на крепежни елементи и съединения, е по-добре да се закупи циркулационна помпа с вече подбрани съединители.

Може да се поръча и професионален монтаж. Цената на услугите на специалистите се определя от разпространеността на модела на устройството, сложността на обходните тръби и броя на контурите на тръбопровода.

Подробна инструкция за инсталиране на циркулационната помпа в отоплителната система може да прочетете тук.

Предимства и недостатъци на помпите

Много потребители акцентират вниманието си изключително върху силните страни на циркулационната помпа. Несъмнено това оборудване носи голяма полза на собственика на дома.

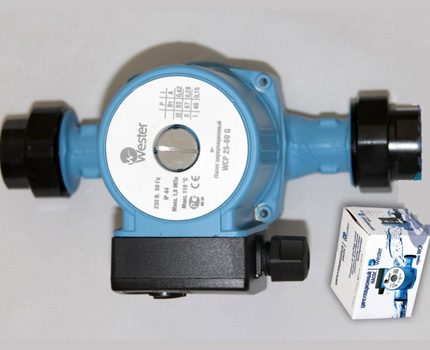

Основните ѝ предимства са следните:

• Непретенциозност – устройството няма специални изисквания към отоплителната система. Различните видове устройства осигуряват формирането на отоплителен кръг с необходимата дължина.
• Оптимална скорост на топлоносителя. Оборудването създава разлики в налягането и осигурява по-добро движение на водния поток.
• Бързодействие – бързо включване на отоплителната система. Радиаторите за минути се пълнят с топла вода.
• Удобство. Помпите са лесни за монтаж, обслужване и подмяна.
• Висока ефективност. За да се осигури комфортна температура, е достатъчен минимум електроенергия.

Циркулационните помпи не само повишават ефективността на отоплителната система. Те освен това се отличават с лекота на монтаж и обслужване. Също така оборудването, при правилен монтаж, ще издържи далеч не една година.

Но, за съжаление, то има и няколко недостатъка. Основните минуси на отоплителните системи с помпи са следните:

• Увеличение на разходите за електроенергия. Колкото по-мощно е устройството, толкова по-голяма е сумата в сметката.
• Зависимост на устройството от електроенергия.
• Допълнителни разходи. Монтирането на помпа е невъзможно без закупуване на съпътстващи части.
• Разходи за инсталация. Ако отоплителната система вече работи, не може без специалист, който да свърже помпата в съответствие с техническите изисквания.

За да се намали зависимостта от електрическа енергия, може да се закупи дизелов генератор, специално разработен за конкретна помпена група.

Или да се монтира устройство с наклон, така че системата за кратък период да работи на базата на естествена циркулация.

Недостатъците на циркулационното оборудване за отоплителни системи бледнеят в сравнение с предимствата.

Предимствата на циркулационната помпа изглеждат по-значими от нейните недостатъци. В резултат на използването на устройството значително се повишава ефективността на работа на горивната система. Повечето недостатъци на агрегата се отнасят до допълнителни еднократни или редовни разходи.

Изводи и полезно видео по темата

За устройството и правилата за монтаж на помпата във видеоклип:

Особеностите на монтажа на циркулационно оборудване в отоплителна система са демонстрирани във видео:

След като се запознаете с принципа на работа на циркулационното оборудване, с основните разлики между мокър и сух тип, можете да изберете най-подходящия вариант за вашата отоплителна система. При желание можете да инсталирате помпата сами. За целта трябва да се спазват правилата и полезните препоръки за монтаж на циркулационно оборудване.

Имате ли личен опит с инсталирането на подобно оборудване? Моля, споделете го с нашите читатели. Разкажете за нюансите на монтажа, които са ви известни. Оставяйте своите коментари, задавайте въпроси, споделяйте опит в блока за коментари.
