Схеми за свързване на помпа за отопление: варианти за монтаж и поетапни инструкции

Равномерното разпределение на топлината в дома с автономна отоплителна система се дължи на използвания модел на помпеното устройство. С помощта на това оборудване се осигурява принудително движение на топлата среда по тръбите и радиаторите.

За да се определи коя схема за свързване на отоплителната помпа ще бъде оптимална за самостоятелно изпълнение, трябва да се вземат предвид много детайли. В тази статия ще разгледаме подробно възможните схеми за свързване и ще анализираме детайлно правилата за свързване.

Също така ще обърнем внимание на тънкостите при избора на място за монтаж, като допълваме материала с тематични снимки и схеми.

Плюсове и минуси от използването на отоплителна помпа

Преди още няколко десетилетия в частния сектор къщите се оборудваха с отопление от гравитачен тип. Като източник на топлина се използваше дървена печка или газов котел. За габаритните циркулационни уреди оставаше само една област на приложение – мрежите на централното отопление.

Днес обаче производителите на оборудване за отопление предлагат по-малки агрегати, които притежават следните предимства:

1. Увеличи се скоростта на движение на топлоносителя. Генерираната от котела топлина постъпва достатъчно бързо в радиаторите. Благодарение на това процесът на загряване на помещенията значително се ускори.
2. Колкото по-голяма е скоростта на движение, толкова по-висока е пропускателната способност на тръбите. Това означава, че идентичен обем топлина може да бъде доставен в стаите чрез магистрала с по-малък диаметър.
3. Схемите за водно отопление претърпяха значителни промени. Магистралата може да бъде положена с най-малък наклон. Също така сложността и дължината на линията могат да бъдат всякакви. Основното правило е рационален избор на отоплителна помпа въз основа на необходимата мощност.
4. С помощта на битов циркулационен уред стана възможна организацията на топъл под в дома, както и на ефективна отоплителна система от затворен тип.
5. Появи се възможност да се скрие цялата отоплителна линия от комуникации, минаваща през стаите, което не винаги се съчетава благоприятно с дизайна на помещението. Доста разпространени са вариантите за полагане на тръби зад опънати тавани, в стени или под подови настилки.

Към недостатъците на помпените системи се отнасят зависимостта на работата от електрическото захранване и разходът на електроенергия от помпата през отоплителния сезон.

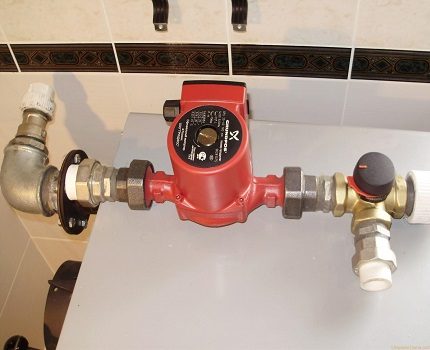

От водещата фирма Грундфос, която разработва оборудване за отопление, бяха пуснати иновативни модели циркулационни помпи Алфа2, които могат да променят производителността си според нуждите на отоплителната система, което позволява да се спестява от потреблението на електроенергия.

Затова, ако районът често остава без електрозахранване, ще бъде целесъобразно да се инсталира устройство за непрекъснато електрозахранване. Вторият недостатък не е критичен и може да бъде отстранен с правилния подбор на мощност и модел на циркулационната помпа.

Избор на място за вграждане на уреда в системата

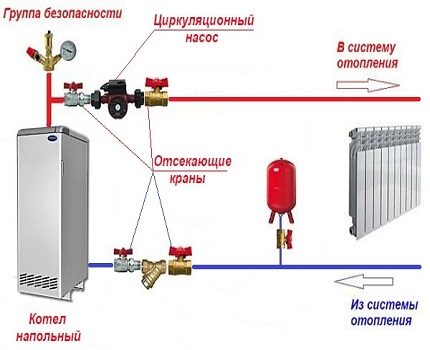

Инсталирането на циркулационната помпа се предвижда на участък веднага след топлогенератора, преди първото разклонение. Няма значение кой тръбопровод е избран – може да бъде както захранващ, така и връщащ.

Къде може да се постави помпата?

Съвременните модели на битови отоплителни уреди, изработени от висококачествени материали, издържат на температура максимум 100 °C. Повечето системи обаче не са проектирани за по-високо загряване на топлоносителя.

Температурният показател на топлоносителя в мрежата за индивидуално отопление рядко достига дори 70 °C. Котелът също не загрява вода над 90 градуса.

Неговата работоспособност ще бъде еднакво ефективна както на захранващия, така и на връщащия клон.

И ето защо:

1. Плътността на водата при нагряване до 50 °C е 987 кг/м³, а при 70 градуса – 977,9 кг/м³;
2. Отоплителният агрегат е способен да генерира хидростатично налягане от 4-6 m воден стълб и да препомпва почти 1 тон топлоносител на час.

От това може да се направи заключение: незначителната разлика от 9 кг/м³ между статичното налягане на движещия се топлоносител и връщащия клон не влияе на качеството на отопление на помещенията.

Има ли изключения от правилата?

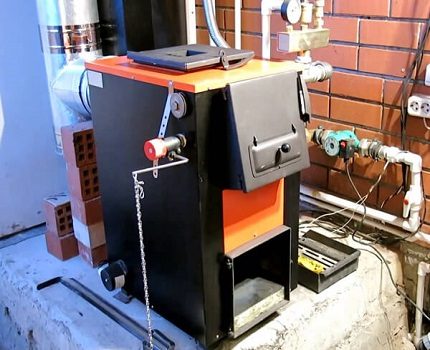

Като изключение могат да послужат евтините котли на твърдо гориво – с пряк тип горене. В конструкцията им не е предвидена автоматика, затова при прегряване топлоносителят започва да кипи.

Инсталирането на колекторно разпределение в отоплителна система с котел на твърдо гориво се счита за най-ефективно. Но този вид отопление на частен дом е един от най-сложните за изпълнение.

Проблемите започват да възникват, ако монтираната в захранващия тръбопровод електрическа помпа започне да се пълни с гореща вода и пара.

Топлоносителят прониква през корпуса с работното колело и се случва следното:

1. Поради действието на газовете върху работното колело на помпения уред се намалява КПД на агрегата. В резултат на това коефициентът на скорост на циркулация на топлоносителя значително спада.
2. В разширителния съд, разположен близо до смукателния патрубок, постъпва недостатъчно количество студена течност. Прегряването на механизма се увеличава и се образува още повече пара.
3. Голямото количество пара при попадане в работното колело напълно спира движението на топлата вода по тръбопровода. Поради нарастване на налягането се задейства предпазният клапан. Изпускането на пара става директно в котелното помещение. Създава се аварийна обстановка.
4. Ако в този момент не се изгасят дървата, клапанът няма да може да се справи с натоварването и ще настъпи взрив.

На практика от началния момент на прегряване до задействането на предпазния клапан минават не повече от 5 минути. Ако обаче се монтира циркулационният механизъм на обратния клон, тогава времето, за което парата ще постъпи в устройството, се увеличава до 30 минути. Този промеждутък ще бъде достатъчен за премахване на подаването на топлина.

В евтините топлогенератори, изработени от метал с ниско качество, налягането на задействане на предпазния клапан е 2 бара. В качествените котли на твърдо гориво този показател е 3 бара.

От това може да се направи извод, че е нецелесъобразно и дори опасно да се инсталира циркулационно устройство на захранващия тръбопровод. Помпите за топлогенератори на твърдо гориво е най-добре да се монтират в обратния тръбопровод. Въпреки това това изискване не се отнася до автоматизираните системи.

Отопление с група отделни магистрали

Ако отоплителната система е разделена на два отделни клона, отопляващи дясната и лявата страна на къщата или няколко етажа – по-практично би било да се инсталира за всеки клон индивидуална помпа.

При монтаж на отделен уред за топлинния клон на втория етаж се появява възможност за икономия чрез регулиране на необходимия режим на работа. Поради това, че топлината има свойството да се издига, на втория етаж винаги ще бъде по-топло. Това ще позволи да се намали скоростта на циркулация на топлоносителя.

Врязването на помпата се извършва аналогично – на участък, намиращ се веднага след топлинния генератор, преди първото отклонение в този отоплителен кръг. Обикновено при монтаж на два агрегата в двуетажна къща, разходът на гориво за обслужване на горния етаж ще бъде значително по-малък.

Схеми за различен тип системи

Първоначално е необходимо да се определи зоната на врязване на циркулационното устройство. С негова помощ се осъществява процес на активно движение на течността – потокът преминава през котела и принудително се насочва към отоплителните радиатори.

За разположението на битовата помпа е необходимо да се определи най-удобният участък, за да може лесно да се обслужва. На подаването тя се монтира след блока за безопасност и спирателната арматура на котела.

За да се извършва техническо обслужване и контрол на функционирането на оборудването, е необходимо да се монтират спирателни кранове. По този начин всеки елемент от отоплителната система може да се свали без пълен демонтаж на магистралата.

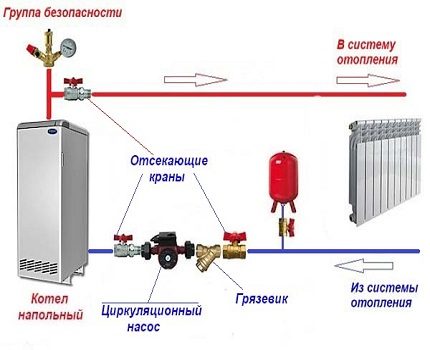

На обратния тръбопровод помпата се поставя след разширителния съд пред топлинния генератор.

Поради наличието на различни механични примеси във водата, например пясък, могат да възникнат проблеми в работата на помпения механизъм. Частиците допринасят за заклиняване на работното колело, а в най-лошия случай – за спиране на мотора. Затова непосредствено пред агрегата ще е необходимо да се постави мрежест филтър-уловител на отпадъци.

Схемата за свързване на котела на твърдо гориво се основава на два важни елемента, които ѝ позволяват да функционира ефективно в отоплителната система на частен дом. Към тях се отнасят: група за безопасност и смесителен възел на базата на трипътен смесителен клапан.

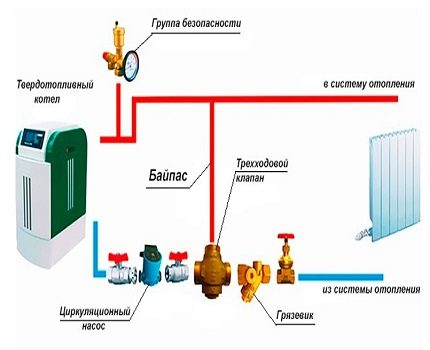

Отделно си струва да се засегне въпросът за отоплителната система от отворен тип. Тя е способна да работи в два режима – с принудителна и гравитачна циркулация на топлоносителя.

Вторият вариант е по-подходящ за райони с чести прекъсвания на електрозахранването. Това е значително по-икономично, отколкото закупуването на непрекъсваемо захранване или генератор. В този случай агрегатът със спирателна арматура трябва да се монтира на байпас, а в правата магистрала да се направи врязване на кран.

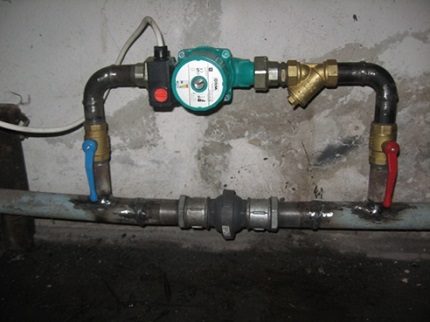

В магазините могат да се намерят готови възли с байпас. На мястото на проточния кран на тях е разположен обратен пружинен клапан. Това решение не се препоръчва да се използва — клапанът създава съпротивителна сила от 0,1 Bar, което се счита за голям показател за циркулационна система от гравитачен тип.

По-добре е да се използва вместо него възвратен клапан с крило. Въпреки това неговият монтаж се извършва строго хоризонтално.

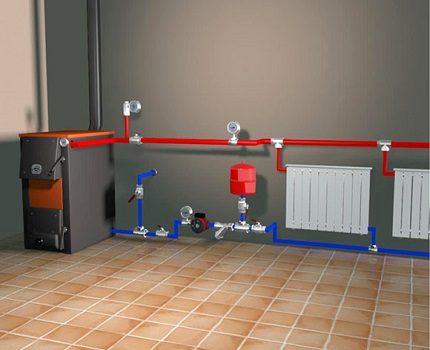

Помпа и котел на твърдо гориво

Свързването на помпата към системата с агрегат на твърдо гориво се осъществява на обратната линия. В този случай се прилага свързване на помпения уред към контура на котела с байпас и трипътен смесителен клапан. В допълнение последният може да бъде оборудван със серво задвижване и повърхностен температурен датчик.

Схемата за свързване на котела на твърдо гориво се основава на два важни елемента, които ѝ позволяват да функционира ефективно в отоплителната система на частен дом. Към тях се отнасят: група за безопасност и смесителен възел на базата на трипътен смесителен клапан.

Поради факта, че максималната производителност на отоплителното оборудване се използва напълно само през студения период, е възможно да се монтира топлинен акумулатор (ТА). Той е способен да поглъща излишната топлина и след това, при поискване, да я отдава на отоплителния кръг.

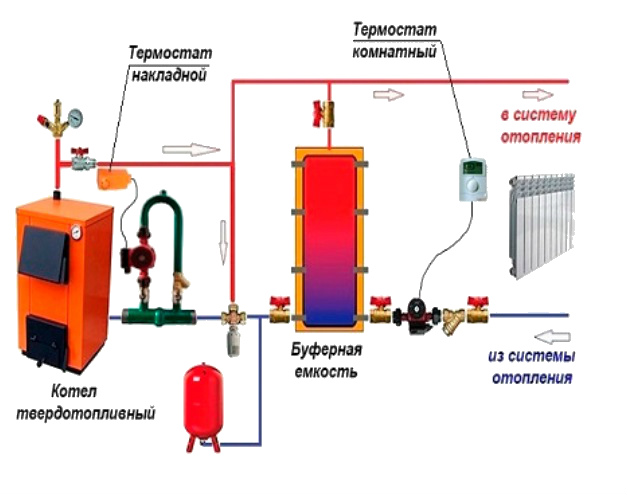

Този акумулатор е изпълнен под формата на резервоар и е обвит с топлоизолационен материал. От едната страна на устройството са разположени два патрубка, предназначени за неговото свързване, а от другата – два за свързване към линията на радиаторите.

Топлинният акумулатор има два кръга: малък и голям. Първият получава енергия от котела, а вторият отдава при необходимост топлоносителя на отоплителната система.

По време на преминаването на течността през котела, който работи на максимум, топлоносителят в топлинния акумулатор с времето се загрява до 90-110 градуса. В големия кръг е необходимо вграждане на още един циркулационен уред.

В зависимост от степента на охлаждане на течността в отоплителната система, през клапана тук ще влиза необходимото количество топлина от акумулиращото устройство.

Схема за монтаж на помпата

За да изпълнява функциите си, битовото циркулационно оборудване, независимо от производителя, трябва да бъде правилно монтирано на тръбата или спирателно-регулиращата арматура.

Закрепването се извършва посредством накидни гайки. Такъв вариант на фиксация ще позволи при необходимост да се свали, например за проверка или за извършване на ремонт.

Когато избирате модел на циркулационна помпа, е необходимо да обръщате внимание на способността ѝ да функционира в различни положения. Вертикалното разположение на уреда намалява мощността му с до 30%

Правилно извършеният монтаж на всички елементи на отоплителната система осигурява равномерно нагряване на цялата магистрала.

По време на монтажа на циркулационната помпа е необходимо да се спазват следните правила:

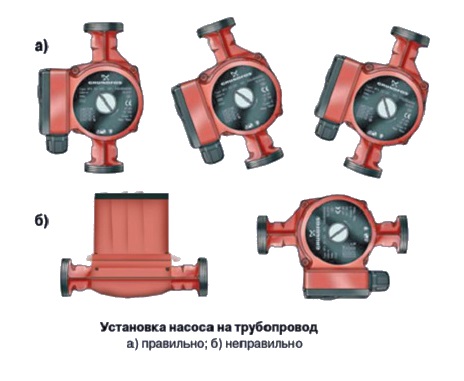

1. Позволява се да се монтира уредът на всякакви участъци от тръбата. Тръбопроводът може да бъде разположен хоризонтално, вертикално или наклонен. Въпреки това, оста на ротора трябва да бъде в хоризонтално положение. Затова монтажът „с главата надолу“ или, обратно, нагоре – е невъзможен.
2. Трябва да се обърне внимание на разположението на пластмасовата кутия, където са разположени контактите за захранване – те трябва да бъдат отгоре на корпуса. В противен случай при аварийна ситуация може да бъдат залети с вода. За целта ще е необходимо да се отвинтят крепежните винтове на кожуха и да се завърти в необходимата посока.
3. Спазвайте посоката на потока. Тя се посочва със стрелка върху корпуса на уреда.

С цялото си тегло помпата натиска върху корпуса на сферичните кранове, разположени наблизо. Това трябва да се вземе предвид при избора на арматура. Висококачествените части са оборудвани с мощен корпус, който при експлоатация няма да се покрие с пукнатини от ежедневните натоварвания.

Монтаж на допълнително оборудване

Независимо от използвания тип отоплителен кръг, където източникът на топлина е един котел, ще бъде достатъчно да се инсталира една циркулационна помпа.

Ако конструктивно системата е по-сложна, е възможно прилагането на допълнителни устройства, осигуряващи принудителна циркулация на течността.

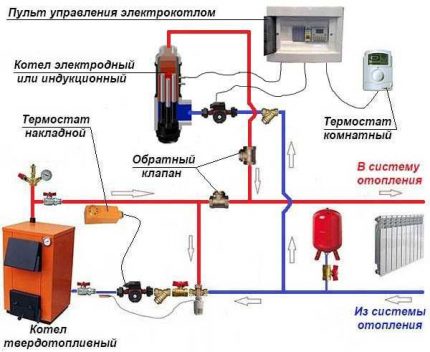

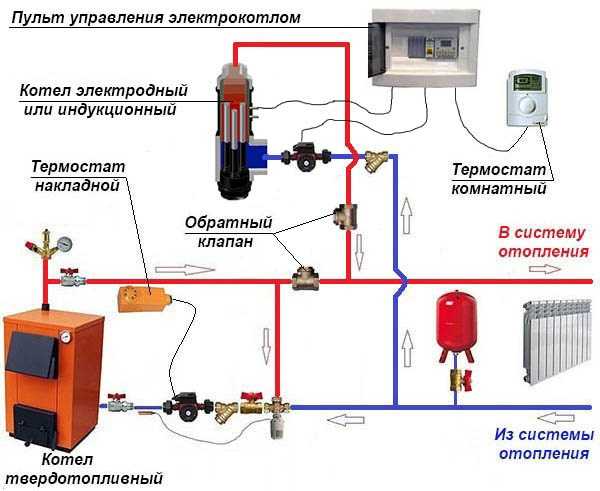

Пример за съвместна схема на обвързване на котел на твърдо гориво заедно с електрически. В тази отоплителна система са инсталирани две циркулационни устройства.

Необходимостта от това се появява в следните случаи:

• при отоплението на дома участва повече от един котелен агрегат;
• ако в схемата на свързване присъства буферен съд;
• отоплителната система се разклонява на няколко клона, например обслужване на бойлер с индиректно загряване, няколко етажа и т.н.;
• при използване на хидравличен разделител;
• когато дължината на тръбопровода е повече от 80 метра;
• при организиране на движението на водата в контурите за подово отопление.

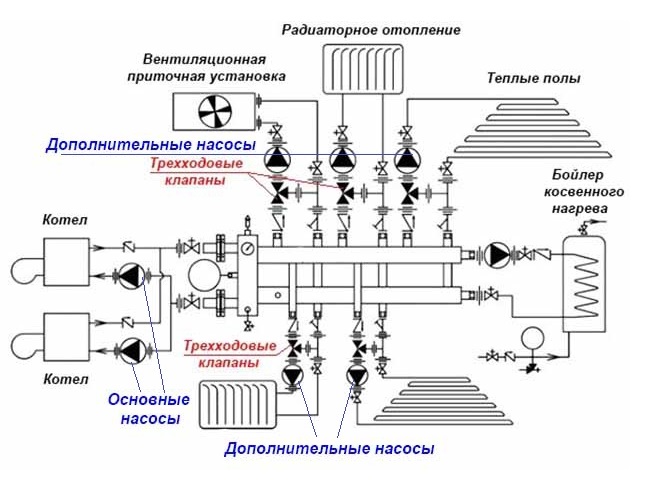

За извършване на правилното свързване на няколко котела, работещи на различно гориво, е необходимо инсталиране на резервни помпи.

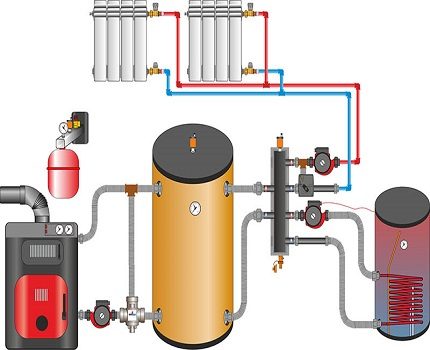

За схема с топлинен акумулатор също е необходим монтаж на допълнителна циркулационна помпа. В този случай магистралата се състои от два кръга – отоплителен и котелен.

Буферният съд разделя системата на два кръга, въпреки че на практика те могат да бъдат и повече.

По-сложна схема на отопление се реализира в големи къщи с 2-3 етажа. Поради разклоняването на системата на няколко магистрали, се използват от 2 и повече помпи за циркулация на топлоносителя.

Те отговарят за подаването на топлоносителя на всеки от етажите към различните отоплителни уреди.

Независимо от броя на циркулационните устройства, те се монтират на байпас. В междусезония отоплителната система може да работи без помпа, която се спира с помощта на сферични вентили.

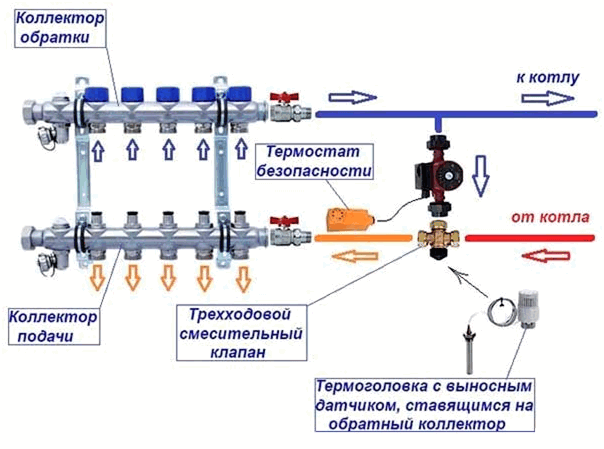

Ако в къщата се планира да се организират подове с отопление, то е целесъобразно да се монтират две циркулационни помпи.

В комплекса помпено-смесителен възел отговаря за подготовката на топлоносителя, т.е. поддържане на температурата от 30-40 °C.

За да може мощността на основното помпено устройство да преодолее местното хидравлично съпротивление на контурите на пода, дължината на линията не трябва да надвишава 50 м. В противен случай отоплението на подовете ще стане неравномерно, а оттам и на помещението

В някои случаи изобщо не се изисква инсталиране на помпени агрегати. Много модели на електро- и газогенератори от стенен тип вече разполагат с вградени циркулационни устройства.

Правила за свързване към електрозахранване

Циркулационната помпа работи от електрическо захранване. Свързването се извършва по стандартен начин. Препоръчва се да се направи отделна линия за захранване с автоматичен предпазител за защита от пренапрежения.

За свързване е необходимо да се подготвят 3 проводника – фазен, нулев и заземителен.

Може да се избере всеки от методите за свързване:

• чрез устройство диференциален автомат;
• свързване към мрежата заедно с UPS;
• захранване на помпата от системата за автоматика на котела;
• с регулиране от термостат.

Много хора си задават въпроса защо да усложняват, след като свързването на помпата може да се осъществи чрез свързване на щепсел към проводник. Точно така помпеното устройство се включва в обикновен контакт.

Специалистите обаче не препоръчват използването на този метод поради опасност от непредвидени ситуации: тук няма заземяване и предпазен автомат.

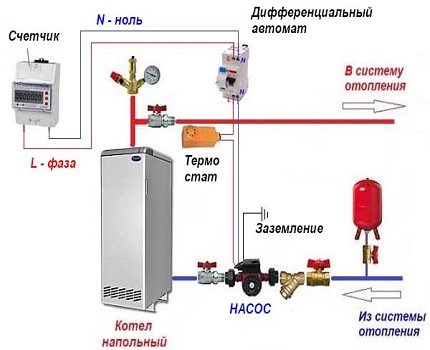

Схемата с диференциален автомат се прилага за така наречените мокри групи. Изградената по този начин отоплителна система осигурява висока степен на безопасност за проводниците, оборудването и човека.

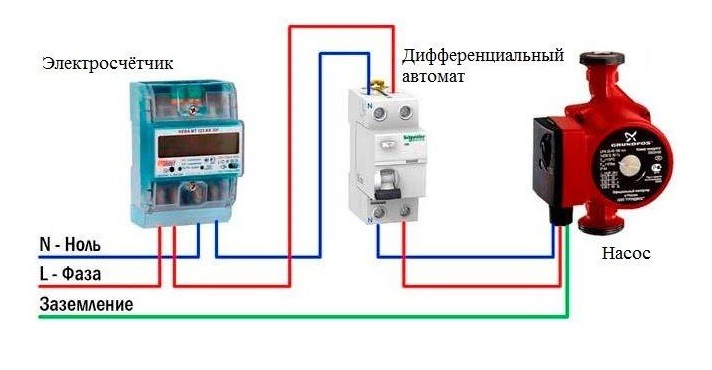

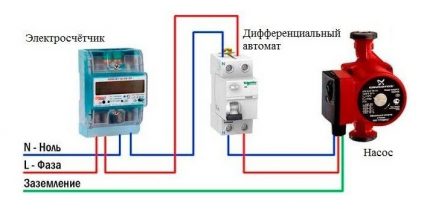

Първият вариант не е сложен за самостоятелно сглобяване. Необходимо е да се инсталира диференциален автомат от 8 А. Сечението на проводника се избира според номиналната стойност на устройството.

При стандартната схема захранването се подава към горните гнезда – те са обозначени с нечетни числа, а товарът – към долните (четни числа). Към автомата ще бъдат свързани както фазата, така и нулата, затова контактите за последната са обозначени с буквата N.

За автоматизиране на процеса на спиране на циркулацията на топлоносителя при охлаждане до определена температура, се прилага електрическа схема за свързване на помпата и термостата. Вторият се монтира в подаващия тръбопровод.

В момента, когато температурният режим на водата спадне до указаната стойност, уредът прекъсва веригата на електрическото захранване.

За да може термостатът в необходимия момент да изключи циркулационния процес, той се монтира на метален участък от тръбопроводната линия. Поради лошата топлопроводимост на полимерите, монтажът върху пластмасова тръба ще доведе до неправилна работа на уреда.

Няма трудности и в подаването на електричество чрез непрекъсваемо захранване (UPS), за това има специални конектори. Към тях се свързва и топлинният генератор, когато има нужда от осигуряване на електричество.

Ако се избере методът на свързване на помпата към регулиращото табло на котела или към автоматиката, ще са необходими добри познания в системата за електрозахранване или помощ от професионалист.

Изводи и полезно видео по темата

Правила за инсталиране на отоплително оборудване във видеоклипа:

Видеото обяснява особеностите на двутръбната отоплителна система и демонстрира различни схеми за инсталиране на уредите:

Особености на свързване на топлинен акумулатор към отоплителната система във видеоклипа:

При познаване на всички правила за свързване няма да възникнат трудности с монтажа на циркулационната помпа, както и при свързването ѝ към електрозахранването на дома.

Най-трудната задача е врязването на помпата в стоманен тръбопровод. Въпреки това, с помощта на комплект лерки за създаване на резба на тръбите, можете самостоятелно да осъществите обустройването на помпения възел.

Искате ли да допълните изложената в статията информация с препоръки от личен опит? Или може би сте забелязали неточности или грешки в разгледания материал? Моля, пишете ни за това в блока за коментари.

Или сте инсталирали успешно помпа и искате да споделите успеха си с други потребители? Разкажете за това, добавете снимка на вашата помпа – вашият опит ще бъде полезен за много читатели.
