Топлоакумулатор за котли за отопление: устройство, предназначение + инструкция за изработка със собствени ръце

Как да организирате работата на автономна отоплителна система в икономичен режим? Трябва да инсталирате топлинен акумулатор за отоплителни котли. В резултат ефективността значително ще се повиши, като същевременно ще намалят разходите за гориво, а освен това ще спаднат общите разходи за поддръжка на недвижимия имот.

Ще разкажем за това как работи агрегатът, който позволява да се събира и съхранява топлината, произвеждана от котела. При нас са описани подробно всички използвани в бита варианти на устройството. В представената от нас статия е показана сферата на приложение на топлинните акумулатори и правилата за експлоатация.

Какво представлява топлинният акумулатор?

Топлинният акумулатор е буферен резервоар, предназначен за натрупване на излишни количества топлина, образувани по време на работа на котела. Съхраненият ресурс след това се използва в отоплителната система в периода между плановите зареждания с основния горивен ресурс.

Свързването на правилно подбран акумулатор позволява да се намалят разходите за закупуване на гориво (в някои случаи до 50%) и дава възможност за преминаване към режим на едно зареждане на ден вместо две.

Освен функцията за натрупване на отделяната топлина, буферният съд осъществява защита на чугунените агрегати от напукване в случай на неочаквана и рязка промяна на температурата на работната мрежова вода.

Ако оборудвате инсталацията с интелигентни регулатори и температурни датчици, а подаването на топлина от накопителния резервоар към отоплителната система автоматизирате, топлоотдаването значително ще се увеличи, а количеството порции гориво, зареждани в горивната камера на отоплителния агрегат, забележимо ще намалее.

Особености на вътрешното и външното устройство

Топлинният акумулатор представлява резервоар във формата на вертикален цилиндър, изработен от черна или неръждаема листова стомана с висока якост.

Върху вътрешната повърхност на уреда има слой от бакелитов лак. Той предпазва буферния съд от агресивното въздействие на техническа гореща вода, слаби разтвори на соли и концентрирани киселини. Върху външната страна на агрегата се нанася прахово боядисване, устойчиво на високи термични натоварвания.

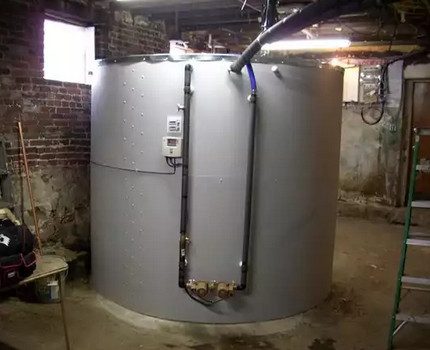

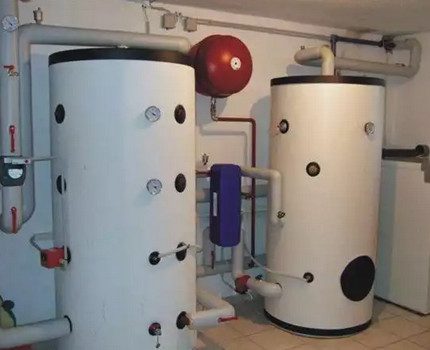

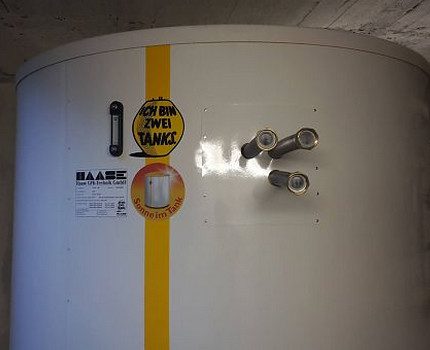

Обемът на резервоара варира от 100 до няколко хиляди литра. Най-вместителните модели имат големи линейни размери, което затруднява разполагането на оборудването в ограниченото пространство на домашната котелна.

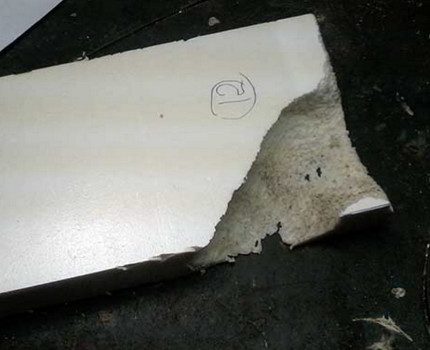

Външната топлоизолация се изработва от вторично разпенен пенополиуретан. Дебелината на предпазния слой е около 10 см. Материалът има специфично сложно плетиво и вътрешно покритие от поливинилхлорид.

Такава конфигурация не позволява на частиците мръсотия и дребни отпадъци да се натрупват между влакната, осигурява високо ниво на водоустойчивост и повишава общата износоустойчивост на топлоизолатора.

Топлоизолаторът не винаги е включен в комплекта на термоакумулатора. Понякога трябва да се купува отделно, а след това самостоятелно да се монтира на агрегата.

Повърхността на защитния слой се покрива с калъф от изкуствена кожа с добро качество. Благодарение на тези условия водата в буферния съд се охлажда много по-бавно, а нивото на общата загуба на топлина на цялата система значително намалява.

Принцип на работа на топлоспестяващото изделие

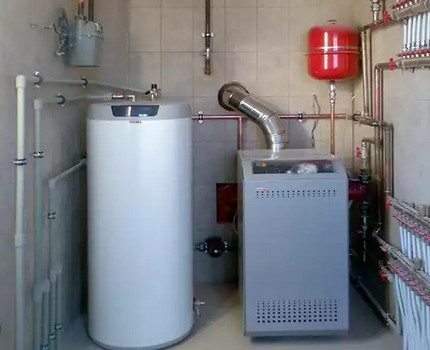

Термоакумулаторът работи по най-простата схема. Отгоре към агрегата се свързва тръба от газов, на твърдо гориво или електрически котел.

По нея в акумулаторния резервоар постъпва гореща вода. Като се охлажда по време на процеса, тя се спуска надолу до мястото на разположение на циркулационната помпа и с нейна помощ се подава обратно в главния проход, за да се върне към котла за следващото нагряване.

Инсталирането на термоакумулатора предотвратява прегряването на топлоносителя в момента, когато котелът работи на пълна мощност и осигурява максимална топлоотдача при икономичен разход на гориво. Това намалява натоварването върху отоплителната система и удължава нейния експлоатационен живот.

Котел от всякакъв тип, независимо от вида на горивния ресурс, работи на стъпки, като периодично се включва и изключва при достигане на оптимално подходящата температура на нагревателния елемент.

Когато работата спре, топлоносителят постъпва в резервоара, а в системата той се заменя от гореща течност, която не се е охладила благодарение на наличието на термоакумулатора. В резултат на това, дори след изключване на котла и преминаването му в пасивен режим до следващото зареждане с гориво, радиаторите остават горещи още известно време, а от крана тече топла вода.

Разновидности на акумулиращите топлина модели

Всички буферни съдове изпълняват практически еднаква функция, но имат някои конструкционни особености.

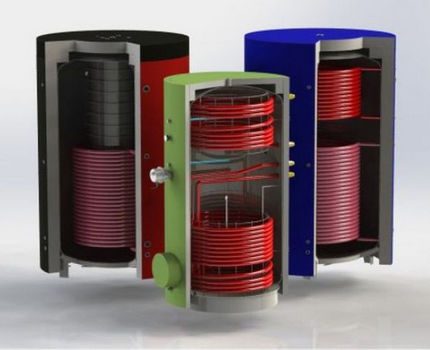

Производителите произвеждат акумулаторни агрегати от три типа:

• кухи (нямащи вътрешни топлообменници);
• с един или два серпентина, осигуряващи по-ефективно функциониране на оборудването;
• с вградени бойлерни резервоари с малък диаметър, предназначени за коректна работа на индивидуален комплекс за горещо водоснабдяване на частен дом.

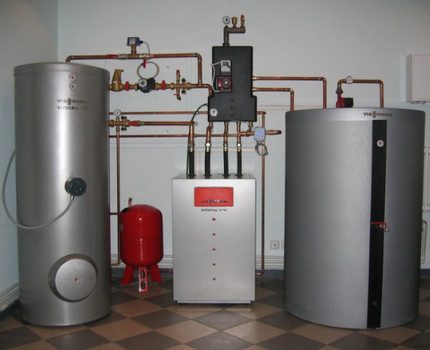

Свързват топлинния акумулатор към отоплителния котел и комуникационната разводка на домашната отоплителна система чрез резбови отвори, разположени във външния корпус на агрегата.

Как работи кухият агрегат?

Уредът, който няма вътре нито серпентин, нито вграден бойлер, се отнася към най-простите видове оборудване и струва по-евтино от своите по-„напреднали“ аналози.

Свързва се към един или няколко (в зависимост от нуждите на собствениците) източника на енергозахранване чрез централни комуникации, а след това посредством патрубки 1 ½ се разклонява към точките на потребление.

Предвижда се инсталиране на допълнителен отоплителен елемент, работещ на електрическа енергия. Агрегатът осигурява качествено отопление на жилищния имот, свежда до минимум риска от прегряване на топлоносителя и прави експлоатацията на системата напълно безопасна за потребителя.

Когато в жилищната къща вече има отделна система за подаване на гореща вода и собствениците не планират да използват хелиотермични източници на топлина за отопление на помещението, целесъобразно е да се спестят пари и да се инсталира кух буферен съд, в който цялата полезна площ на резервоара е отдадена на топлоносителя, а не е заета от серпентини.

Топлинен акумулатор с един или два серпентина

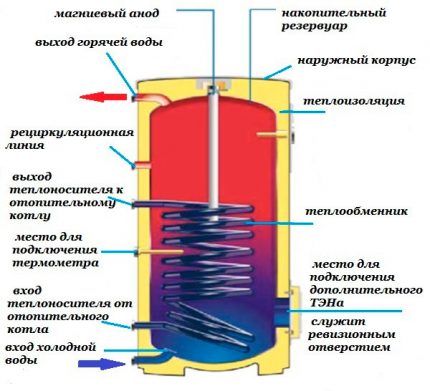

Топлинният акумулатор, оборудван с един или два топлообменника (серпентина) – това е прогресивен вариант на оборудване с широк спектър на приложение. Горният серпентин в конструкцията отговаря за отнемане на топлинна енергия, а долният осъществява интензивно загряване на самия буферен съд.

Устройството, снабдено с топлообменници, има по-висока цена от кухия агрегат, но разходите тук са напълно оправдани. Уредът значително разширява функционала на системата и прави работата ѝ много по-ефективна.

Наличието на топлообменни възли в агрегата позволява денонощно да се получава гореща вода за битови нужди, да се подгрява резервоарът от слънчев колектор, да се осъществява отопление на прилежащите пътеки и максимално рационално да се използва полезното топлина за всякакви други удобни цели.

Модул с вътрешен бойлер

Топлинният акумулатор с вграден бойлер представлява прогресивен агрегат, който не само натрупва излишъците от топлина, произведена от котела, но и осигурява подаване на гореща вода за битови нужди.

Вътрешният бойлерен резервоар се изработва от неръждаема легирана стомана и е оборудван с магнезиев анод. Той намалява твърдостта на водата и предотвратява образуването на котлен камък по стените.

Подходящият обем на буферния резервоар се избира от собствениците, но специалистите казват, че закупуването на резервоар под 150 литра няма практически смисъл.

Агрегат от този тип се свързва към различни източници на енергия и работи коректно както с отворени, така и със затворени системи. Той контролира температурата на циркулиращия топлоносител и предпазва отоплителния комплекс от прегряване на котела.

Оптимизира разхода на гориво и намалява броя и честотата на зарежданията. Съвместим е със слънчеви колектори от всякакви модели и може да функционира като заместител на хидравлична стрелка.

Област на приложение на топлинния акумулатор

Топлинният акумулатор събира и натрупва енергията, произведена от отоплителната система, а след това помага да се използва максимално рационално за ефективно отопление и осигуряване на жилищните помещения с гореща вода.

Уредът за акумулиране на излишъци от отоплителен ресурс трябва да се закупува само от специализирани магазини. Продавачът трябва да предостави на купувача сертификат за качество на изделието и пълна инструкция за употреба.

Работи с различни видове оборудване, но най-често се използва в комплекс със слънчеви колектори, котли на твърдо гориво и електрически котли.

Топлинен акумулатор в хелиосистема

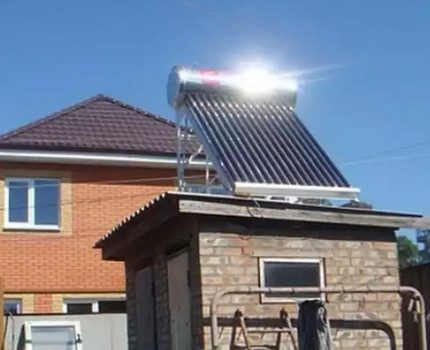

Слънчевият колектор е модерен вид оборудване, което позволява използването на безплатна слънчева енергия за ежедневни битови нужди. Но без топлинен акумулатор оборудването не може да функционира пълноценно, тъй като слънчевата енергия постъпва неравномерно. Това е свързано със смяната на времето на деня, метеорологичните условия и сезонността.

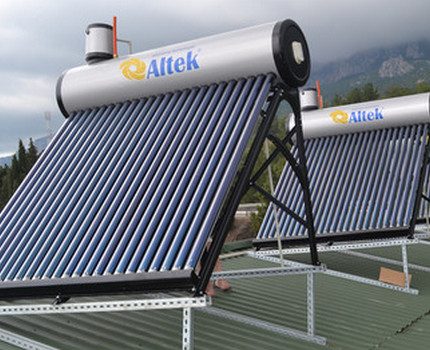

Слънчевият колектор, оборудван с топлинен акумулатор, се разполага от южната страна на имота. Там уредът поглъща максимум енергия и дава ефективна отдача.

Ако системата за отопление и водоснабдяване се захранва само от един източник на енергия (слънцето), в някои моменти живущите могат да срещнат сериозни проблеми с доставката на ресурса и получаването на обичайните елементи на комфорт.

Да избегнете тези неприятни моменти и да използвате максимално рационално ясните, слънчеви дни за натрупване на енергия ще ви помогне топлинен акумулатор. За работа в хелиосистемата той използва високата топлинна капацитет на водата, 1 литър от която, охлаждайки се само с градус, отделя топлинен потенциал за подгряване на 1 кубичен метър въздух с 4 градуса.

Слънчевият колектор и топлинният акумулатор съставят единна система, даваща възможност да се използва хелиоенергията като единствен източник за отопление на жилищна къща.

В период на пикова слънчева активност, когато слънчевият колектор събира максимално количество светлина и производството на енергия значително надвишава разхода, топлинният акумулатор натрупва излишъците и ги подава в отоплителната система, когато постъпването на ресурс отвън намалява или дори спира, например през нощното време.

С вариантите и схемите на алтернативно отопление за извънградска собственост ще ви запознае следващата статия, която препоръчваме да прочетете.

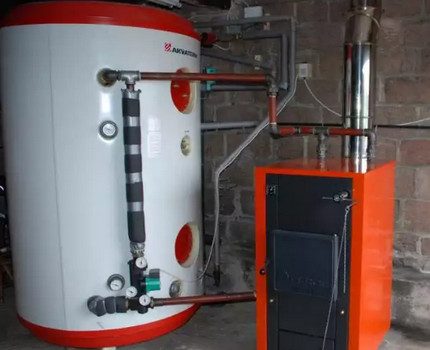

Буферен резервоар за котел на твърдо гориво

Цикличността – характерна черта на работата на котела на твърдо гориво. На първия етап в горивната камера се зареждат дърва и в течение на известно време се извършва загряване. Максималната мощност и най-високите температури се наблюдават на пика на горене на зареждането.

След това топлоотдаването постепенно намалява, а когато дървата окончателно изгорят, процесът на производство на полезна отоплителна енергия спира. По този принцип функционират всички котли, включително уредите за продължително горене.

Няма възможност точно да се настрои агрегатът за генериране на топлинна енергия обвързано с необходимото във всеки конкретен момент ниво на потребление. Тази функция е достъпна само в по-прогресивно оборудване, например в съвременни газови или електрически отоплителни котли.

Затова непосредствено в момента на запалване и по време на достигане на фактическата мощност, а след това в процеса на охлаждане и принудителното пасивно състояние на оборудването, топлинна енергия за пълноценно отопление и подгряване на топла вода може просто да не достигне.

Затова по време на пиково функциониране и активна фаза на горене на горивото количеството отделяна енергия ще бъде излишно и по-голямата част от нея, буквално, „ще излезе през комина“. В крайна сметка ресурсът ще се изразходва нерационално, а стопаните ще трябва постоянно да зареждат в котела нови порции гориво.

За да може къщата да се отоплява дълго след изключване на котела на твърдо гориво, трябва да се закупи буферен съд с голям размер. Да се натрупа солиден обем ресурс в малък резервоар няма да се получи и покупката му ще се окаже безсмислен разход на пари.

Решава този проблем инсталирането на топлинен акумулатор, който в момент на повишена активност ще натрупва топлина в резервоара. После, когато дървата изгорят и котелът премине в пасивен режим на изчакване, буферът ще предаде събраната енергия топлоносителя, който ще се загрее и ще започне да циркулира по системата, отоплявайки помещението, заобикаляйки охладения уред.

Резервоар за електрическа система

Електрическото отоплително оборудване е доста скъп вариант, но понякога се инсталира и то, като правило, в комплекс с твърдогоривен котел.

Обикновено електрическият тип отопление се инсталира там, където други източници на топлина са недостъпни поради обективни причини. Разбира се, при този начин на отопление сметките за електроенергия значително нарастват и домашният комфорт струва на собствениците немалко пари.

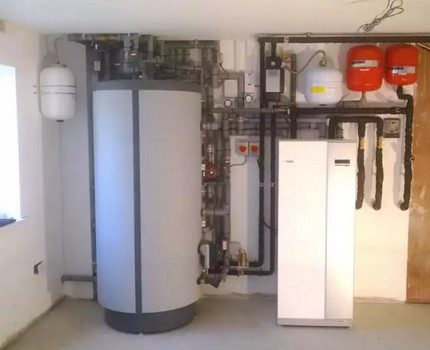

Буферният резервоар трябва да се инсталира непосредствено до отоплителния котел. Оборудването има солидни размери и в частния дом ще трябва да се отдели специално помещение за него. Системата ще се изплати напълно в рамките на 2-5 години.

С цел намаляване на разходите за плащане на електроенергия е целесъобразно да се използва оборудването максимално в периода на преференциалното тарифиране, т.е. през нощта и в почивните дни.

Но такъв експлоатационен режим е възможен само при наличието на вместителен буферен съд, където ще се натрупва произведената в преференциалния период енергия, която след това може да се използва за отопление и подаване на гореща вода в жилищните помещения.

Акумулатор на енергиен ресурс със собствени ръце

Максимално прост модел на топлинен акумулатор може да се направи със собствени ръце от готова стоманена бъчва. Ако такава не е на разположение, ще трябва да се закупят няколко листа неръждаема стомана с дебелина не по-малко от 2 мм и да се заварят в подходящ по размер съд под формата на вертикален цилиндричен резервоар.

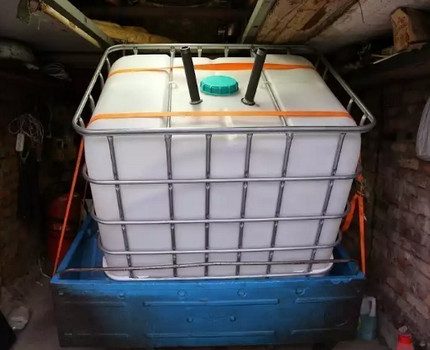

Използването на еврокуб за изработка на топлинен акумулатор не се препоръчва. Той е проектиран за контакт с топлоносител с работна температура до +70 °C и просто няма да издържи по-горещи течности.

Ръководство за изработка на самоделка

За подгряване на водата в буфера ще е необходима медна тръба с диаметър 2-3 сантиметра и дължина от 8 до 15 метра (в зависимост от размерите на резервоара). Тя ще трябва да се огъне в спирала и да се разположи вътре в съда.

Като акумулатор в този модел ще служи горната част на бъчвата. Оттам трябва да се изведе отводен патрубок за изхода на горещата вода, а отдолу да се направи такъв за входа на студената. Всеки отвод да се оборудва с кран за контрол на постъпването на течността в накопителната зона.

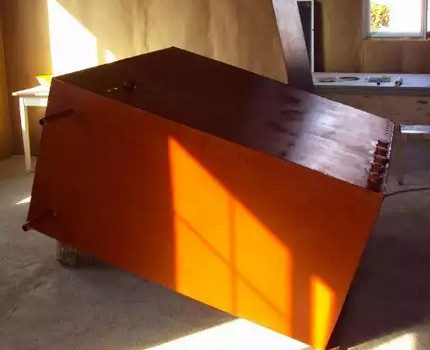

В отворена отоплителна система като буферен резервоар може да се използва стоманен правоъгълен резервоар. В затворена система това е изключено поради възможни скокове на вътрешното налягане.

На следващия етап е необходимо да се провери съдът за херметичност, като се напълни с вода или се намажат заваръчните шевове с керосин. Ако няма изтичане, може да се премине към създаване на изолационен слой, който ще позволи течността вътре в резервоара да остане възможно най-дълго гореща.

Как да изолирате самоделния агрегат?

Като начало външната повърхност на съда трябва да се почисти старателно и обезмасли, а след това да се грундира и боядиса с топлоустойчива прахова боя, като по този начин се защити от корозия.

След това увийте резервоара със стъкловатен изолатор или рулонна базалтова вата с дебелина 6-8 mm и го закрепете с въжета или обикновена лента. При желание покрийте повърхността с листов метал или „увийте“ резервоара във фолирана пластмаса.

Не си струва да се използва за изолация екструдиран пенополистирол или стиропор. С настъпването на студовете в тези материали могат да се заселят мишки, търсещи си топло местенце за зимно пребиваване.

Във външния слой трябва да се изрежат отвори за отвеждащи тръби и да се свърже съдът с котела и отоплителната система.

Буферният съд трябва да се оборудва с термометър, датчици за вътрешно налягане и взривен клапан. Тези елементи позволяват да се контролира потенциално възможното прегряване на резервоара и от време на време да се освобождава излишното налягане.

Скорост на разхода на натрупания ресурс

Точно да се отговори на въпроса колко бързо се изразходва натрупаната в акумулатора топлина е невъзможно.

Колко дълго ще работи отоплителната система с ресурса, събран в буферния резервоар, зависи пряко от следните позиции:

• фактически обем на акумулационния съд;
• ниво на топлинни загуби в отопляемото помещение;
• температура на въздуха навън и текущото време на годината;
• зададени стойности на термодатчиците;
• полезна площ на къщата, която трябва да се отопли и да се снабди с топла вода.

Отоплението на частна къща при пасивно състояние на отоплителната система може да се осъществява от няколко часа до няколко денонощия. През това време котелът ще „почине“ от натоварването и работният му ресурс ще стигне за по-дълго време.

Правила за безопасна експлоатация

Към топлинните акумулатори, направени в домашни условия със собствени ръце, се предявяват специални изисквания за безопасност:

1. Горещите елементи на резервоара не трябва да прилягат или по някакъв начин да контактуват с леснозапалими и взривоопасни материали и вещества. Игнорирането на тази точка може да предизвика запалване на отделни обекти и пожар в котелното помещение.
2. Затворената отоплителна система предполага постоянно високо налягане на топлоносителя, циркулиращ вътре. За да се осигури това, конструкцията на резервоара трябва да бъде напълно херметична. Допълнително корпусът ѝ може да се усили с ребра за твърдост, а капакът на резервоара да се оборудва с издръжливи гумени уплътнения, устойчиви на интензивни експлоатационни натоварвания и повишени температури.
3. Ако в конструкцията присъства допълнителен електрически нагревател, е необходимо много старателно да се изолират контактите му, а резервоарът – задължително да се заземи. По този начин ще се избегне удар от ток и късо съединение, което може да изведе системата от строя.

При спазване на тези правила експлоатацията на изработения със собствени ръце топлинен акумулатор ще бъде напълно безопасна и няма да създаде на собствениците никакви проблеми и грижи.

Изводи и полезно видео по темата

Как да се изчисли правилно капацитетът на топлинния акумулатор за домашен отоплителен котел, работещ на твърдо гориво. Всички нюанси и подробности за извършване на необходимите изчисления.

Как да се направи със собствени ръце топлинен акумулатор с голям обем и удобен и практичен подвижен капак. Поетапна инструкция с обяснения.

Защо е изгодно да се използват топлинни акумулатори в домашната отоплителна система. Нагледен пример за икономия на средства при значително повишаване на нивото на комфорт в жилищното помещение.

Инсталирането на топлинен акумулатор за домашната отоплителна система е много изгодно и икономически оправдано. Наличието на този агрегат намалява разходите за труд по разпалването на котела и позволява зареждането на отоплителния ресурс да се извършва не два пъти на ден, а само веднъж.

Значително се намалява разходът на гориво, необходимо за правилната работа на отоплителното оборудване. Използването на произведената топлина се осъществява в оптимален режим и не се пилее напразно. Разходите за отопление и захранване с топла вода намаляват, а условията на живот стават по-удобни, комфортни и приятни.

Разкажете ни за това как сте инсталирали топлинния акумулатор на вашия котел. Споделете технологичните тънкости на процеса и впечатленията си от ефективността на работа на устройството. Оставяйте, моля, коментари в разположения по-долу блок, публикувайте снимки, задавайте въпроси по спорните моменти.
