Схема за свързване на газов котел за отопление: общи принципи и препоръки

Свързването на газовото отопление е един от най-отговорните етапи на благоустрояването на сградата. От качеството на избраните материали и монтажните работи зависи комфортът в дома за дълги години. Правилната схема за свързване на газов котел за отопление защитава системата от претоварвания и осигурява равномерно отопление на всички помещения.

В предложената от нас статия са представени правила и проверени на практика схеми за свързване на отоплително оборудване. Дадени са препоръки, осигуряващи качество на сглобяването и по-нататъшна безупречна експлоатация на котела. Представената от нас информация се опира на строителните нормативи.

Защо правилната обвръзка е толкова важна?

С обвръзка се наричат тръбите и механизмите, предназначени за подаване на топлоносител от котела към радиаторите. Това е почти цялата отоплителна система, с изключение на батериите.

Системата се състои от множество възли, но най-простата обвръзка на котела може да монтира дори непрофесионалист. А ако е нужна сложна схема, по-добре се обърнете към опитен майстор.

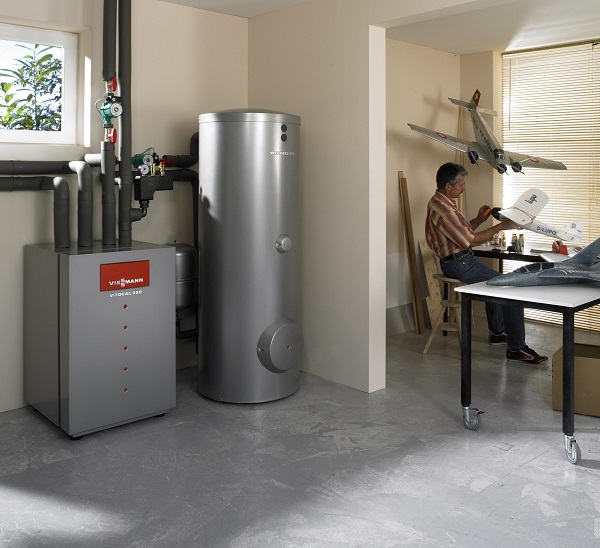

Котела е по-добре да се постави в отделно помещение, например в стопанска пристройка, котелно или мазе, тъй като обвръзката предполага допълнителни тръби и механизми, което не винаги е удобно. Въпреки това, при липса на площ, отоплителното оборудване се монтира в къщата.

Изборът на схема за свързване за всеки конкретен дом зависи от типа на котела, особеностите на постройката, типа на отоплителната система.

Всяко газово оборудване е опасно. Неправилното свързване води не само до проблеми с отоплението, но и до експлозии и разрушения, затова е необходимо стриктно да се спазват нормите и правилата, както и изискванията за безопасност. Основният документ, на който се опират при изграждане на газова отоплителна система, е СНиП.

Основният възел на системата е котелът. Схемата на обвръзка се избира в зависимост от неговия тип, местоположение (стенен или подов модел), конструктивни особености.

Необходимо е внимателно да се планира отоплителната схема, разположението на оборудването, особеностите на полагане на тръбопроводите.

Обвръзката на котела изпълнява няколко важни функции:

• Контрол на налягането. Ако обвръзката е монтирана правилно, топлинното разширение се компенсира, което означава, че налягането в системата няма да се повиши до критични стойности.
• Отстраняване на въздуха. Въздушните мехурчета образуват тапи, поради което ефективността на водното отопление намалява: радиаторите не се загряват напълно, а разходът на ресурси остава същият. Качествената обвръзка на котела е необходима за предотвратяване на този проблем.
• Профилактика на запушванията в системата. Ако котелът бъде обвързан неправилно, се повишава рискът от образуване на котлен камък в радиаторите и тръбите. Дребни отпадъци в топлоносителя замърсяват системата, което води до преразход на гориво и оскъпяване на отоплението при едновременно намаляване на неговото качество.
• Възможност за свързване на други кръгове. Може да се инсталира система за подово отопление, акумулационен бойлер.

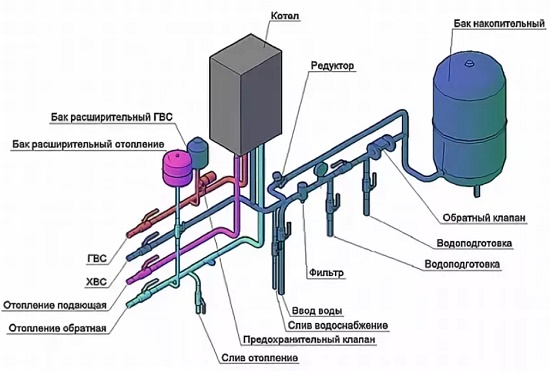

До голяма степен топлоснабдяването зависи от правилното свързване на котела към тръбопроводите и други важни възли, затова схемата на обвръзка на газовия котел трябва да бъде щателно обмислена и монтирана максимално качествено.

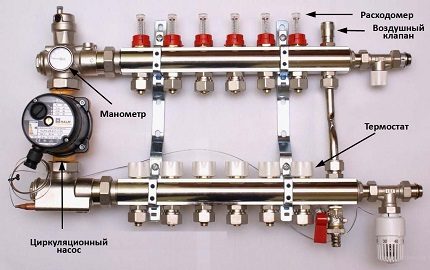

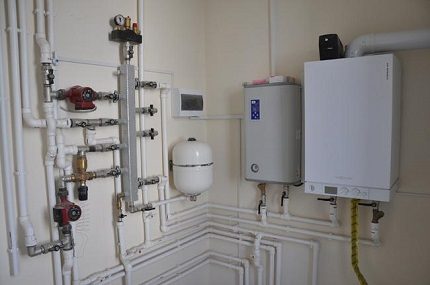

При изграждане на лъчева система се поставят колекторни шкафове, където може да се монтира по-голямата част от механизмите за обвръзка на котела. Това е удобно и практично.

Правилно подбрана и монтирана обвръзка на котела ще служи дълги години без аварии и ремонти, а нейната цена ще бъде оптимална.

Основни възли и елементи на системата

За изграждане на газова обвръзка ще са необходими следните уреди:

• манометър;
• циркулационна помпа;
• разширителен съд;
• изпускателен кран;

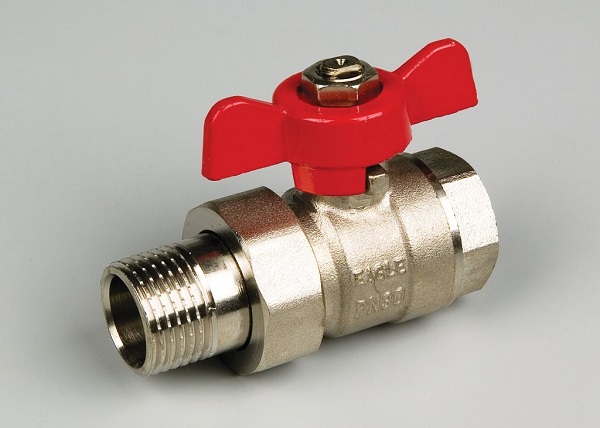

• сферичен кран;

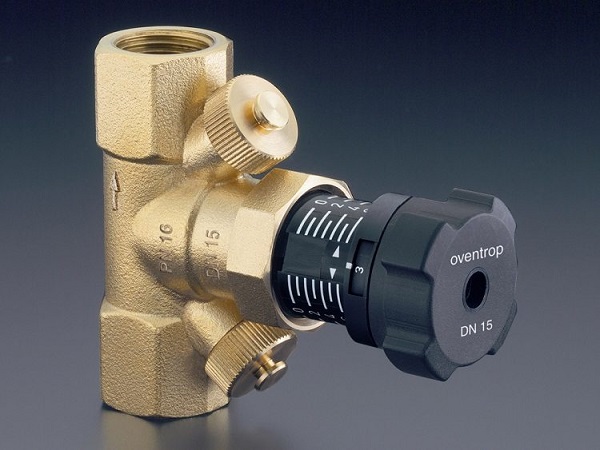

• балансировъчен кран;
• филтрационна система;
• клапани (разпределителен, обратен, предпазен и т.н.).

Всеки от възлите изпълнява собствени функции, а необходимостта от техния монтаж се определя от конструкцията на отоплителното оборудване. Така че, ако помпата първоначално е включена в комплектацията на котела, то не е необходимо да се закупува отделно.

В обвръзката на газовия котел задължително трябва да бъдат монтирани спирателни устройства, уреди за контрол на налягането и защитни системи. Освен това всички възли трябва внимателно да се подбират, а икономията от тях крие риск от повреди.

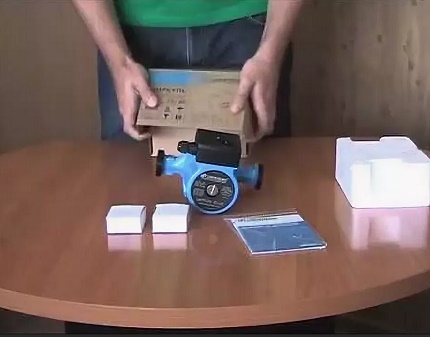

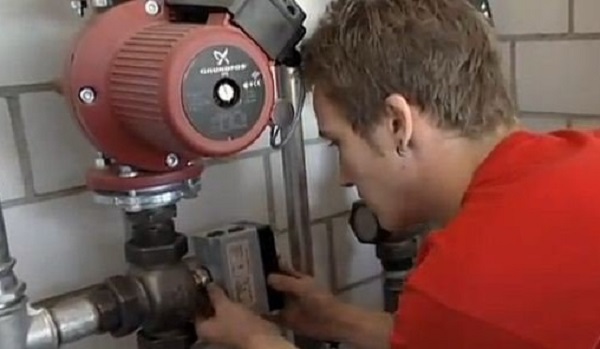

При избора на оборудване за обвръзка на котела има смисъл да се проучат рейтингите, отзивите на клиентите, особено ако става въпрос за циркулационни помпи. Тези уреди отговарят за равномерното отопление и еднаквата температура на всички радиатори в дома.

Струва си да се преплати за оборудване и тръби от производители с добра репутация. Това е много по-евтино, отколкото после да се ремонтира отоплението.

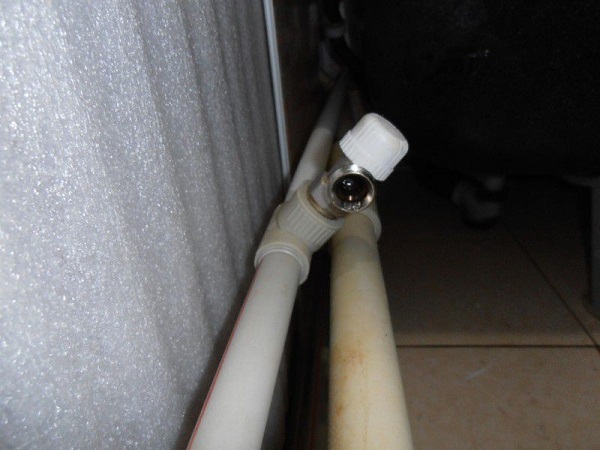

Полипропилен – оптимално решение

Много специалисти се изказват в полза на обвръзката на газовото оборудване с полипропилен. Основният им аргумент е универсалността и възможността без особени проблеми да се реализира всяка схема. От друга страна, неопитният майстор едва ли ще има работа със системи с повишена сложност.

Разработката и монтажът на схеми за обвръзка с повишена сложност е по-добре да се поверят на специалист. Неопитният майстор може да допусне грешки, които ще доведат до намаляване на ефективността на системата или дори ще застрашат нейната работоспособност.

Основното предимство на полипропиленовите тръбопроводи – надеждност. Ако се вярва на производителите, тяхната продукция издържа 40 години и повече.

Материалът е устойчив на повишено налягане (може да издържи до 25 бара), понася добре хидравлични удари и температура от 95 градуса. Има и недостатък, който трябва да се вземе предвид: такава обвръзка на котела намалява КПД на отоплителната система.

При проектирането на обвръзката е по-добре да се даде предпочитание на схема, която предполага минимум съединители. Това ще увеличи шансовете за запазване на херметичността на системата в бъдеще.

Свързването на котела към газопровода трябва да бъде твърдо („американка“, метален съединител). От всички видове уплътнения подходящи са само паронитни, тъй като пластичните материали (гума, фум, пакля) се деформират, което води до загуба на херметичност или намаляване на вътрешния диаметър на газовия тръбопровод.

Разположение и монтаж на газов котел

Основното правило за избор на местоположение на подовия котел: той не трябва да се намира над батериите. Ако не се спазва, е възможно появата на въздушни мехурчета и образуване на тапи в системата. Тръбата, излизаща от котела, трябва да бъде разположена строго вертикално.

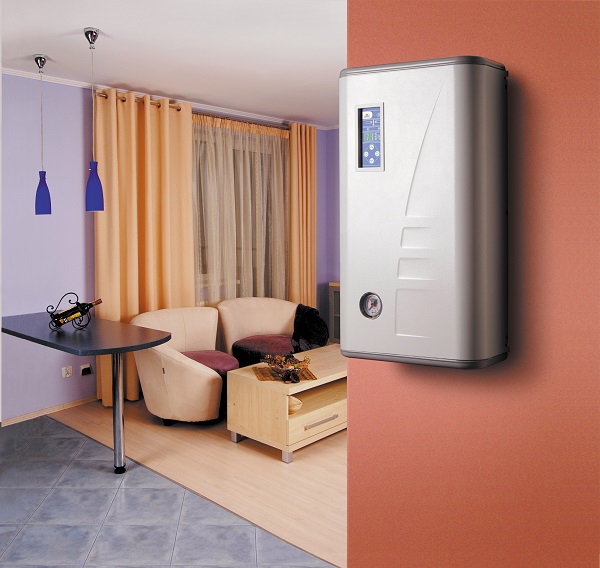

Ако пък изборът е направен в полза на стенния модел, то той трябва да бъде оборудван с автоматичен въздухоотвеждащ клапан. При разработката на схемата за обвръзка задължително се отчитат подобни нюанси.

За отопление с принудителна циркулация е по-добре да изберете модел с вградени допълнителни механизми. А за гравитационната система това са ненужни възли и няма смисъл да плащате повече за тях.

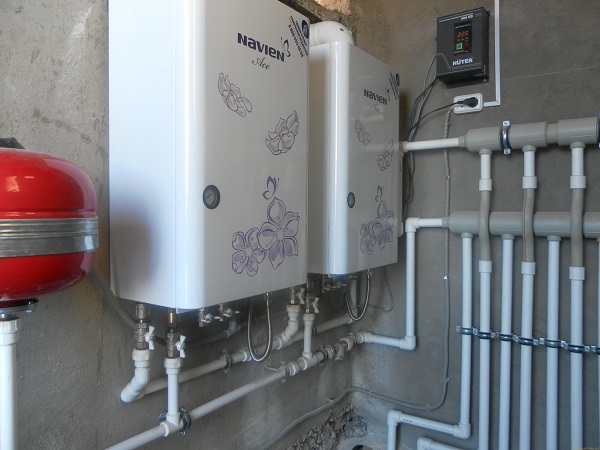

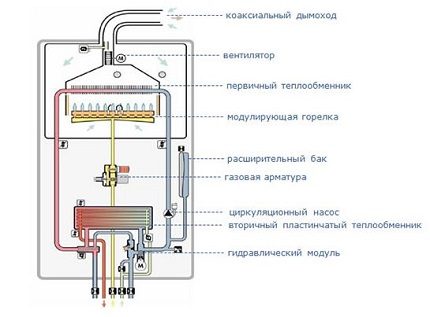

Много съвременни модели са предварително оборудвани с всички необходими допълнителни уреди: разширителни съдове, защитни системи, помпи. Техният недостатък е високата цена в сравнение с по-"простите" котли.

Особености на различните схеми за свързване

Топлоносителят се движи по тръбопровода благодарение на наклона на системата или се изпомпва принудително от циркулационна помпа. В зависимост от това се избира схемата на обвързване на котела.

Начин 1: свързване в гравитационни системи

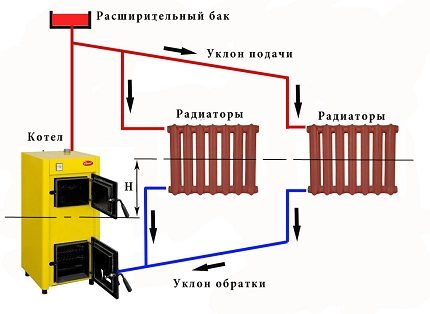

Обвързването на котела в гравитационна отоплителна система е просто и може да бъде монтирано от всеки човек, който умее да работи с инструменти. Топлоносителят се движи в съответствие с физическите закони.

За това не са необходими никакви уреди. Работата на системата не зависи от електричество, така че внезапното прекъсване няма да се отрази на качеството на отоплението.

Обвързването на котела ще струва минимални пари, тъй като не се налага да се докупват допълнителни уреди, да се плаща на бригада от майстори за монтаж. Експлоатацията на такава система също е евтина, а повредите могат да се поправят самостоятелно.

Обвързването на котела в системата на гравитационното отопление може да се монтира със собствени ръце, но не винаги се получава безупречно. Ако са допуснати грешки при изчисляването на диаметъра и отоплението работи лошо, ситуацията може да се поправи чрез инсталиране на помпа.

Единственият минус: такава схема може да се използва само за къща с малка площ. Освен това ще трябва внимателно да се изчисли диаметърът на тръбите и многократно да се проверят данните, в противен случай не може да се гарантира нормално отопление на къщата. Тръбопроводът с голям диаметър разваля интериора и е проблематично да се скрие.

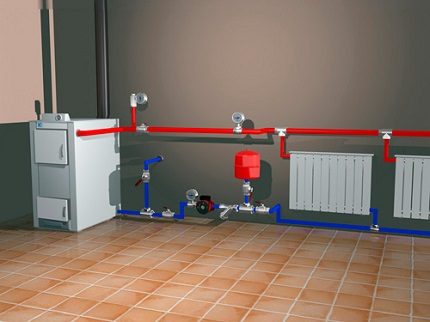

Начин 2: свързване на котел с циркулационна помпа

Системите с помпено оборудване са по-лесни за управление от гравитационните. При изграждане на принудително отопление обвързването на котела е по-сложно и по-скъпо, но резултатът е комфортна температура във всички стаи.

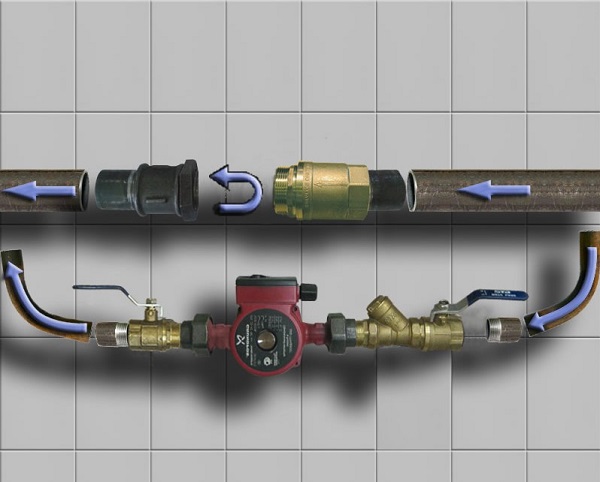

Това отопление е енергозависимо, затова е желателно да се презастраховаме и да го монтираме така, че при прекъсване на електрозахранването да може системата да се превключи в режим на гравитационна циркулация на топлоносителя.

Невъзможно е да се организира принудителна циркулация, ако къщата не е свързана към електропреносната мрежа, но това се случва рядко. За голяма сграда това е най-добрата схема за отопление, въпреки че изграждането на обвързването на котела изисква немалко усилия.

Схемата за свързване на котела е усложнена от допълнителни уреди, които по време на експлоатация ще изискват редовна поддръжка. Без опит е трудно да се справите сами, затова ще трябва да наемете майстори и да платите за тяхната работа.

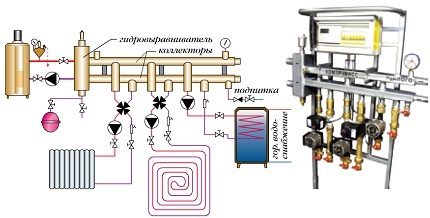

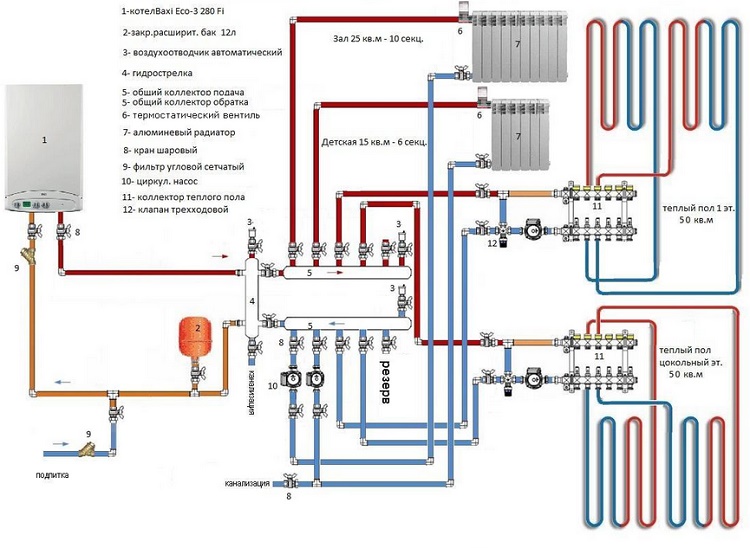

Хидроизравнителите се свързват към отоплението на домове, в които живеят много хора. Уредите са необходими там, където са предвидени няколко кръга и са инсталирани мощни котли (над 50 kW).

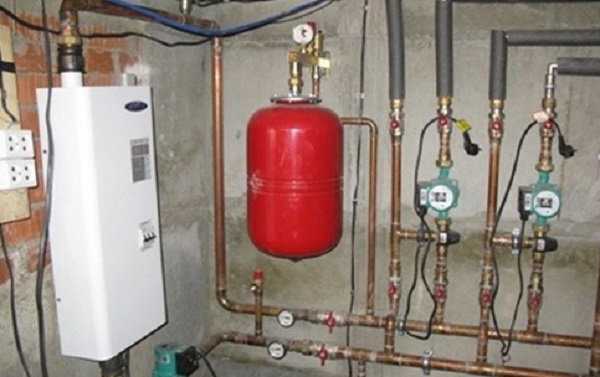

За да се минимизира броят на допълнителните устройства, можете да реализирате схема с първично-вторични кръгове с циркулационни помпи във всеки от тях. Ако мощността на котела е по-малка от 50 kW, то в схемата трябва да включите колектори, иначе радиаторите ще се нагряват неравномерно.

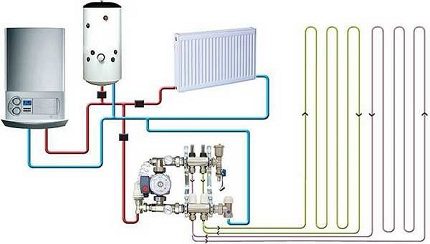

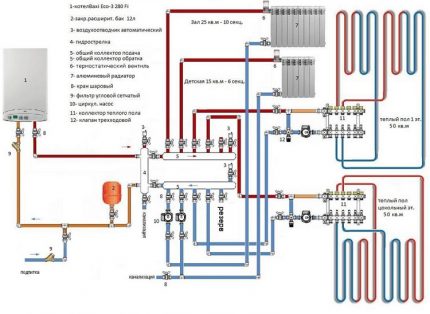

Комбинираните системи са икономични и ефективни. Подовото отопление работи благодарение на загрята вода, постъпваща от кръга на радиаторите. Това позволява целесъобразно да се изразходват енергийните ресурси и да се живее с максимален комфорт.

Най-добрата схема за свързване на котела за отопление на малка къща е най-простата. Не е необходимо да инсталирате излишни уреди, защото колкото по-проста е конструкцията, толкова по-надеждна е. Обаче за просторна сграда с няколко отоплителни кръга си струва да изберете схема с принудително движение на топлоносителя и колектор-гребен.

7 препоръки от опитни майстори

За всяка отоплителна система схемата за свързване се подбира индивидуално, и начините за нейната реализация също могат много да се различават.

Обаче има няколко общи препоръки, които трябва да спазвате:

1. Котелът се монтира в съответствие с нормативните изисквания под нивото на радиаторите. Ако моделът е подов, то под него трябва да има негорим материал – метал, бетон или глина. Ако е стенен, то достъпът до него трябва да бъде свободен. Вентилацията и осветлението са задължителни.
2. В схемата за свързване на газовия котел влиза коаксиален комин. При неговото свързване е необходимо да се погрижите за непроницаемостта на съединенията.

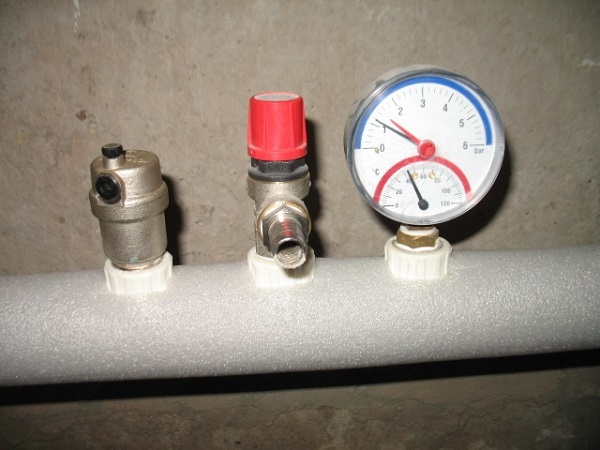

3. След монтажа на котела и комина се пристъпва към инсталиране на групата за безопасност в следния ред: манометър, после предпазен клапан, а след него – автоматичен обезвъздушител.
4. Към колектора се подвежда тръбопровод 1.25 инча, по протежение на който се монтират защитни системи, помпа, хидрострела, още един обезвъздушител.
5. За подаване на топлоносителя към радиаторите от гребена се отклоняват 3 тръби с диаметър един инч, а останалите патрубки се затварят със заглушки. След това вече се монтират и свързват радиаторите, тръбите за връщане.
6. Ако системата е комбинирана («2 в 1»), то контурът на подовото отопление се снабдява с отделна помпа.
7. Разширителният съд се поставя между хидрострелата и котела.

Понякога се налага да се инсталират устройства за автоматизация на работата на котела. Това е необходимо, ако котелната обвръзка предвижда сложна система за регулиране на отоплението. Тогава температурният датчик се монтира навън, а в стаята се поставя термостат.

С правилата и ръководството за регулиране на автоматиката за газов отоплителен агрегат ще ви запознае следващата статия, която настоятелно ви съветваме да прочетете.

Изводи и полезно видео по темата

Предлагаме няколко видеоурока, които ще ви помогнат да решите задачата за обвръзка на газовия котел.

Видео #1. Съвети на майстора за обвръзка на котела с полипропилен (проста схема):

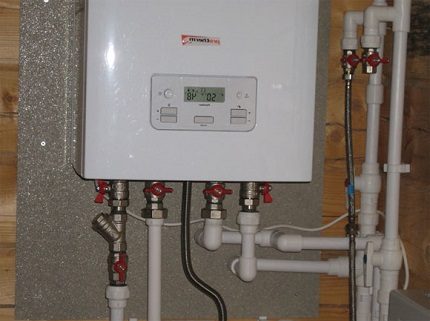

Видео #2. Инструкция за монтаж на сложна обвръзка на стенен модел котел:

Видео #3. Нюанси на свързването на подовия модел:

Желателно е да изберете такава схема на газова обвръзка, която може да бъде монтирана без чужда помощ. Въпреки това, ако имате съмнения, съветът на професионалист няма да навреди.

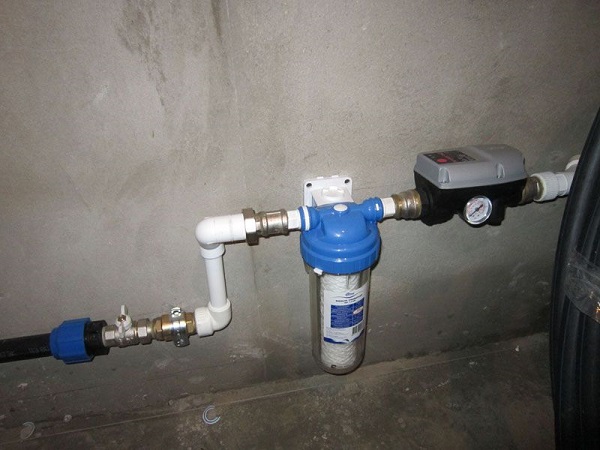

Обърнете особено внимание на избора на материал за тръбопроводите, погрижете се за инсталирането на филтър за почистване на топлоносителя. Гладките вътрешни стени на тръбите и чистата вода в тях са гаранция за дългосрочна и стабилна работа на отоплителната система.

Пишете, моля, коментари в блока, разположен по-долу. Не е изключено да са ви известни технически тънкости на обвръзката на котела, които не са отбелязани в статията. Споделяйте полезна информация, задавайте въпроси, публикувайте снимки по темата на статията.
