Правила за свързване на двуконтурен газов котел към газ

Основното предназначение на битовите газови котли е осигуряване на жилището с отопление и топла вода. Не можете да се занимавате самостоятелно с инсталирането на такова оборудване, тъй като монтажните работи и експлоатацията на газовите уреди са свързани с определени рискове.

Въпреки това, собственикът на къщата взема непосредствено участие в проектирането на котелното помещение, разпределението на отоплителния кръг и т.н. За да имате възможност да контролирате изпълнителите, трябва да разберете как работи агрегатът, каква е схемата за свързване на двуконтурния газов котел към централния газопровод и бутилките със синьо гориво.

Отговорите на тези въпроси са подробно изложени в статията. Освен това, ние посочихме техническите изисквания, които е важно да се спазват в процеса на проектиране на обвързването на котела, неговия монтаж и използване на газовото оборудване.

Как работят двуконтурните котли на газ

Като правило, апаратите с газово действие се инсталират под отоплителна система от затворен тип, където стойността на водното налягане не е по-висока от 0,3 МПа. Ако говорим за това как да свържете правилно домашен газов котел, отговорът е очевиден.

Традиционно се прилага схема за изкуствена циркулация на топлоносителя с разширителен съд. За подготовка на топла вода от газовото оборудване се използва централизирано подаване на студена вода с налягане 0,02 – 1,0 МПа.

Газов апарат, инсталиран в частна къща, работещ по схема на двуконтурно функциониране. Подобни системи се прилагат широко в обектите на крайградското жилищно строителство, както и в състава на градски частни сгради.

Вярно, точните стойности се определят от конкретната марка оборудване и производител. Изборът на двуконтурен котел се извършва с оглед на конкретните условия за монтаж.

Схема на отоплителния кръг на котела

Отоплителният кръг на газовия котел по подразбиране е предназначен за запълване със студена вода от централния водопровод. Допуска се също експлоатация на отоплителното оборудване, когато като топлоносител се използва вода с антифриз на основа на гликол (C₂H₄(OH)₂), сертифициран съгласно ГОСТ.

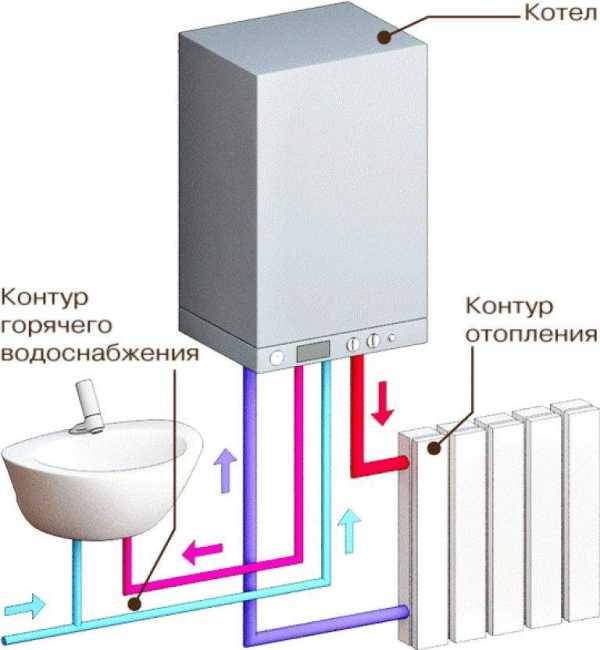

Структурна схема на действието на оборудване, предназначено за работа с два кръга. При един (централизиран) вход на студена вода се осигурява функционирането на ефективно отопление и БГВ за жилищни и други помещения (+)

Топлоносителят, постъпващ от връщащата линия на отоплителния кръг, се насочва през филтър към топлообменника, чиято конструкция осигурява възможност за първоначално пълнене и периодично подхранване на отоплителния кръг с вода от централизирания водопровод.

По-нататъшното движение на топлоносителя активира циркулационната помпа, чиято конструкция съдържа автоматичен въздухоотводчик. След това водният поток преминава зоната на датчика за минимален дебит на топлоносителя и се подава на входа на първия (външен) кръг на топлообменника от коаксиален тип.

Движейки се по топлообменника, водата се нагрява за сметка на енергията от изгаряне на газ.

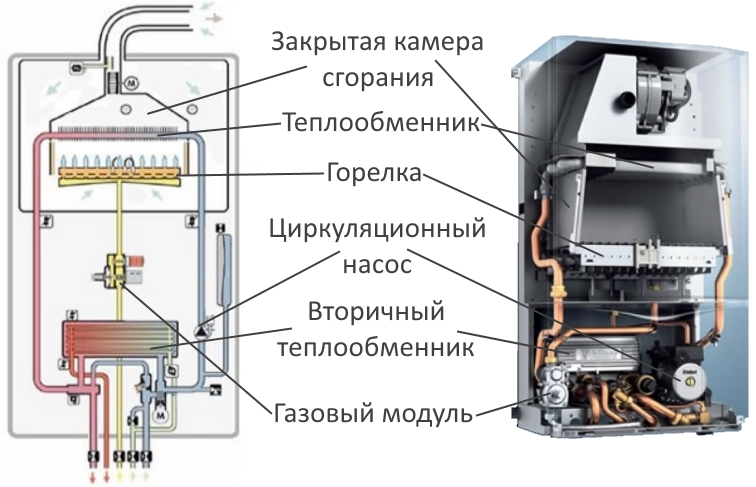

Вътрешното съдържание на двуконтурна газова система се изгражда от набор от следните компоненти: камера за горене (затворен тип), топлообменник, газова горелка, циркулационна помпа, топлообменник (+)

На изхода на топлообменника, на тръбопровода за подаване на топлоносителя, е разположен потопяем температурен датчик. Тук се монтира предпазен клапан с пружинно действие, оборудван с механизъм за изпускане на налягане.

Горната граница на отваряне на предпазното устройство – 0,3 МРа. На линията за подаване също се включва разширителен съд от мембранен тип.

Функциониране на кръга за БГВ

Схемата на БГВ работи приблизително така: водопроводна студена вода под налягане на централизирания водопровод се подава през мрежест филтър към водния блок. Конструкцията на блока, изработена от месинг, осигурява възможност за първоначално пълнене и периодично подхранване на системата за БГВ.

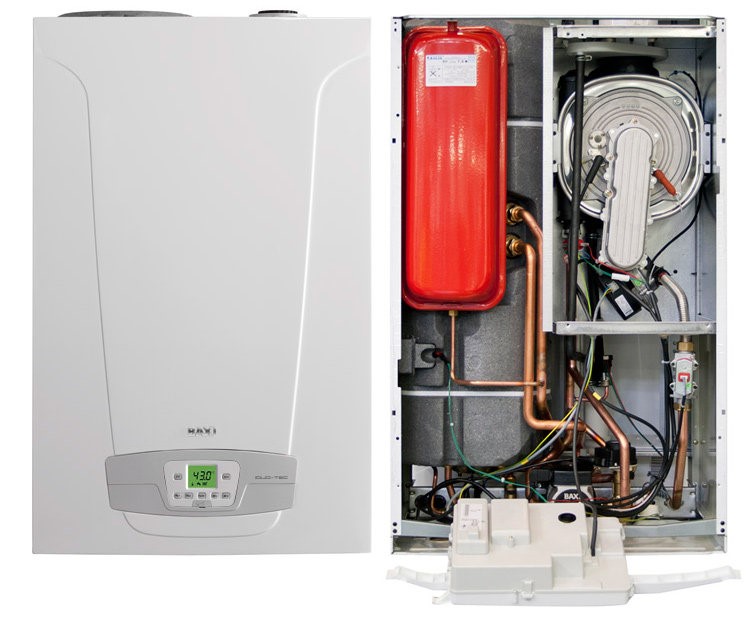

Външен вид на битово оборудване за загряване на вода от газ при затворен и отворен корпус. Това е една от широко разпространените конструкции на газови котли за битови цели, които се използват в частни домакинства (+)

След това през областта на монтажа на датчика за воден дебит и през магнитно противонакипно устройство водата постъпва във вътрешния канал на коаксиалния топлообменник, изработен от мед. За сметка на отвеждането на топлина от стените на топлообменника, нагрят от топлоносителя, преминаващ вътре в отоплителния кръг, студената вода се нагрява.

Режимът за приготвяне на гореща вода предвижда временно изключване на циркулационната помпа на котела. На изхода на топлообменника е разположен потопяем температурен датчик, който измерва работните параметри на линията за подаване.

Тук, на подаващата линия на котела, се инсталира втори предпазен клапан с пружинно действие и механизъм за изпускане на налягане. Границата на задействане обикновено е 1,0 – 1,1 МРа.

Свързване към природен газ

Газов котел е проектиран за свързване към природен газ, чиито технически характеристики съответстват на ГОСТ 5542. Горивото обикновено се подава от газопровод с ниско налягане от 0,0013 – 0,0020 MPa. На захранващата линия се монтират мрежест филтър и регулиращ клапан на устройството за пламъчно запалване.

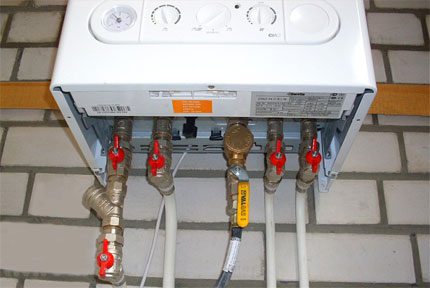

Класически вариант на свързване, характерен за повечето конструкции на газово оборудване с два работни контура. Както е показано на снимката, като главни подводи са използвани полипропиленови тръбопроводи.

Чрез електромагнитен газов клапан се поддържа стабилност на налягането на газа на входа на механизма на горелката на котела. Затова, независимо от колебанията на налягането на газа в линията, се осигурява стабилна и безопасна функционалност при висок КПД.

Чрез електронно управление се регулира мощността на газовата горелка в рамките на 40-100% от заявената номинална мощност.

Начин на свързване с газовата магистрала

Преди да разгледаме вариантите за свързване на природния газ към котела, трябва да се припомнят установените правила за експлоатация на подобно оборудване. Котлите, работещи на газ, са технологични обекти с повишена опасност.

Монтажът, свързването и експлоатацията на такива системи изискват спазване на установените норми за безопасност.

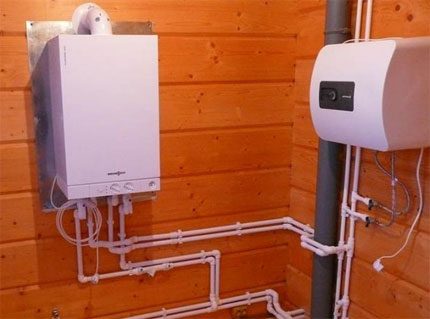

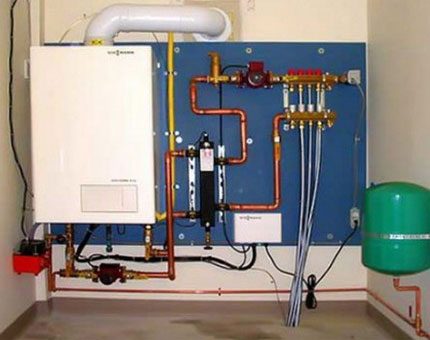

Пример за коректен монтаж на отоплителната система и битова гореща вода (БГВ), когато оборудването е монтирано в отделно помещение, което има статут на помощно. Инсталирането на подобно оборудване, съгласно всички правила и норми, предполага именно такъв подход.

Газовите котли се монтират само в подходящи за инсталиране помещения (кухни, коридори, помощни помещения). Имат се предвид помещения на обществено-производствени сгради, частни къщи, вили. Всички тези недвижими имоти трябва да отговарят на изискванията относно наличието на ефективна вентилация.

Като правило, съответствието се определя от СНиП 42-01-2002 и СНиП 2.04.08-87. Решавайки задачата как да свържем котела към газовата линия, трябва да помним, че експлоатацията на оборудването изисква изграждане на механизъм за отвеждане на дим в атмосферата. Освен това, необходимо е да се осигури подаване на атмосферен въздух за ефективен процес на горене.

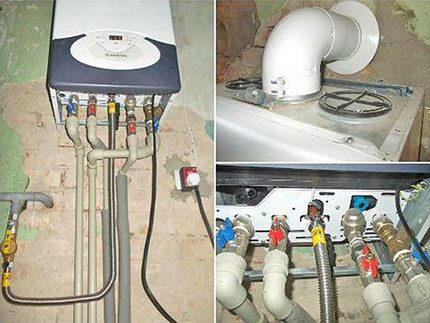

Свързването на инсталацията обхваща няколко различни по предназначение точки – газова, водна, въздушна. Всеки възел се свързва в съответствие с установените нормативи, както и според предписанията на производителя на оборудването.

Газовите котли, поддържащи функцията за естествено отвеждане на продуктите от горенето, подлежат на монтаж в непосредствена близост до комини с естествена тяга.

За оборудването, чиято конструкция предвижда засмукване на въздух директно на мястото на монтаж, трябва да се осигури нормално ниво на разреждане на въздуха. Вътре в такива помещения въздухът трябва да бъде почистен от прах и химически примеси.

Технически нюанси на свързването

Процесът на свързване на газовия котел към газопровода с помощта на гъвкав маркуч е съпроводен със свои технологични и технически особености. Така, полагането на газопровода и последващото свързване с котела е допустимо да се извършва само от специалисти-газовици.

Работите по газовата магистрала и действията, насочени към свързване на газа, се съгласуват с организациите, отговорни за експлоатацията на газовите системи. Освен това, извършването на работи по газовите магистрали е разрешено само на специалисти-газовици. Всички твърдения за възможно самостоятелно свързване са неоснователни.

Преди свързване на газовия котел трябва да се извърши почистване на подведения участък от газопровода от чужди вещества, примеси, замърсявания. Особено актуално е това изискване за монтаж на употребявани системи.

Газовият вход трябва да бъде оборудван със спирателна арматура, предназначена за работа в газова среда, допълнена с термично блокиращо устройство (TAE). Преди да се свърже газопроводът с котела, трябва да се провери херметичността на всички съединения и присъединявания на газопровода с изпитвателно налягане не по-ниско от 0,15 АТИ.

Напречното сечение на тръбопровода на отходящите газове трябва да съответства на диаметъра на патрубка на устройството за защита на потока. Стеснения на проходната част на тръбата на отходящите газове се допускат, но само при условие на обосноваване с изчисления (съгласно нормите на ГОСТ) на коректното функциониране на линията.

Тръбопроводът на отходящите газове се прави скъсен (по възможност), с известен наклон на участъка на издигане към димоотвода.

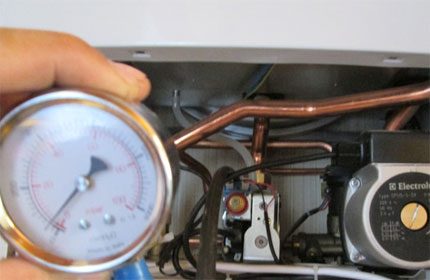

Проверката на газовите връзки за херметичност – процедура, задължителна в случай на монтаж, свързване с газовата магистрала и експлоатация на котела. Само след успешна проверка е допустимо да се пусне оборудването в работа.

Линията, която подава газ към котела, обикновено се изработва на основата на метална тръба. Допуска се да се изграждат линии за подаване на базата на стоманени и медни тръби.

Междувременно, не се изключва и разрешеният монтаж с полимерни тръби (многослойни, с метализиран слой). Вярно е, че полимерите се разрешава да се използват само вътре в сгради с височина не повече от три етажа.

Използване на гъвкав маркуч

Допустимо е присъединяването на източника на газ към котела с помощта на гъвкав маркуч.

Условие за прилагане на гъвкав ръкав:

• устойчивост по отношение на газовата среда;
• съответствие на работното (изпитвателното) налягане;
• съответствие на работната (изпитвателната) температура.

Отбелязаните характеристики и параметри могат да се вземат от техническия паспорт на котелното оборудване. При това използваният гъвкав маркуч трябва да има диаметър от 20 мм, а дължината на ръкава може да бъде не повече от 1,5 м.

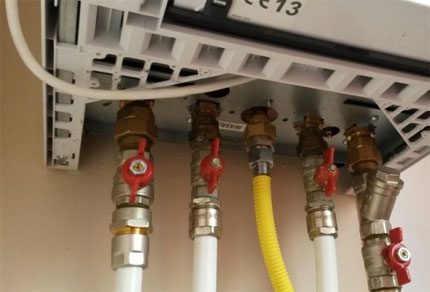

Пример за свързване на газовата линия на оборудването с централната магистрала с помощта на гъвкав маркуч. В такива случаи се използват специални ръкави, които се различават от всички останали преди всичко по характерния си цвят. Гъвкавите маркучи за газ са проектирани за високи стойности на налягане и температура.

Свързването с гъвкави маркучи (ръкави) трябва да се извършва в пълно съответствие с правилата за монтаж, посочени в придружаващата документация на производителя на изделията.

Особености на свързването с газови бутилки

С гъвкави маркучи (ръкави) често се осъществява свързване на бутилките за втечнен газ с котелната инсталация. Въпреки това, за да се включи котелът именно в този режим на подаване на гориво, е необходимо да се изпълнят редица настройки за превключване на оборудването към работа с бутилиран газ.

Ако конструкцията на котела поддържа подобен вариант на захранване, инструкцията описва последователността на операциите.

Тук технологичните изисквания, предявени към ръкавите с гъвкава структура, практически не се различават от изискванията за свързване с централизираната магистрала. Също така диаметърът на ръкава е не по-малко от 20 мм при дължина не повече от 1,5 м. Въпреки това, газовата бутилка трябва да се оборудва с редуктор, настроен на налягане 2,9 kPa (парова среда).

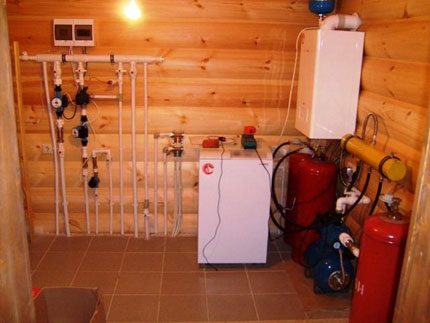

Пример за недопустим монтаж на газова отоплителна система, когато бутилките с втечнен газ са разположени до оборудването. Този вариант на свързване противоречи на съществуващите правила. Бутилките винаги се поставят в отделна зона, извън помещенията.

За случаите на захранване на котли с бутилиран втечнен газ са одобрени отделни нормативни документи, по-специално свързани със съхранението и експлоатацията на бутилките. Например, тези норми забраняват поставянето на съдове на открити слънчеви площадки, в близост до източници на топлина и открит пламък.

Една от основните забрани е табуто върху инсталирането на газобутилно оборудване директно вътре в сгради.

Преглед на газови котли, работещи с втечнен бутилиран газ, е представен в тази статия.

По този начин, прилагането на газови котли на практика, включително в битовата сфера, трябва да се разглежда като отговорно действие, чиято точност на изпълнение определя степента на безопасност.

Изводи и полезно видео по темата

Няколко полезни съвета за монтаж на газов котел ще ви помогнат да контролирате правилното инсталиране на оборудването.

Въпреки цялото съвършенство на газовото оборудване, наличието на автоматика и сериозна технологична защита, свързването на системата изисква спазване на установените правила и норми. Без това не е възможно да се гарантира надеждността на работа на газовите котли.

Има какво да добавите, или имате въпроси по темата за свързване на двуконтурен газов котел? Можете да оставяте коментари към публикацията и да участвате в обсъжданията на изложения материал. Блокът за обратна връзка се намира по-долу.
