Двуконтурни газови котли: видове, принцип на действие, критерии за избор + преглед на най-добрите марки

За отопление на частни домове и подготовка на гореща вода двуконтурните газови котли са идеално подходящи. Те работят на основата на предаване на топлоносителя на енергия, възникваща при изгаряне на най-достъпния по цена и търсен тип гориво. Въпреки това, поради обширния асортимент, оборудването може да бъде трудно за избор. Съгласни ли сте?

Ще разкажем за това как да изберете най-подходящия модел газов котел. В предложената от нас статия са дадени всички насоки за избор на агрегат с максимално висок КПД, издържащ на интензивно експлоатационно натоварване. Изброени са водещите на пазара модели и заслужаващите доверие производители.

Конструкционни особености на агрегата

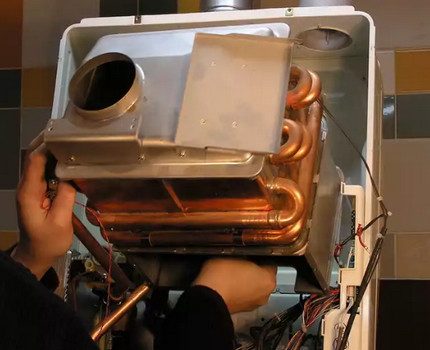

Битовият газов уред се състои от корпус, два комуникационни контура, вградена горелка, топлообменник, разширителен съд, възел за отвеждане на продуктите на горене, газов клапан и управляващ блок.

Основният контур се свързва с общата отоплителна система в затворена верига. При активно функциониране на агрегата в режим на отопление, топлоносителят циркулира по тръбите на първия контур, а в системата за комуникации за топла вода (БГВ) не попада, тъй като пътят там се прегражда от специален клапан.

При монтаж на оборудване с два контурни елемента, трябва задължително да се помни, че дължината на комуникационната тръба, свързваща котела с най-отдалечената точка на водовземане, не трябва да надвишава 7 метра. В противен случай минералните елементи, отложени под формата на котлен камък в областта на топлообменника, ще започнат да пречат на движението на работната течност и производителността на бойлера значително ще намалее.

Когато потребителят завърти на кухнята или в банята топлия кран, клапанът се активира, прекъсва входа в отоплителните тръби и насочва топлоносителя в контура на БГВ за загряване на водата, намираща се в топлообменника.

Оттук течността попада в крана и се използва по предназначение. Когато нуждата от топла вода отпадне и кранът се затвори, става обратно превключване и клапанът отново пренасочва топлоносителя към отоплителния контур.

Какво да се вземе предвид при избора?

Всички газови котли от двуконтурен тип изпълняват еднакъв комплекс от основни задачи, но се различават един от друг по следните параметри:

• място на разположение;
• ниво на мощност;
• вид горелка;
• принцип на запалване;
• тип тяга;
• материал на топлообменника.

Всички горепосочени критерии са равнозначни по важност и изискват задължително отчитане при избора и покупката на отоплително оборудване.

Класификация по място на инсталиране

По принципа на монтаж котлите, обслужващи два комуникационни контура, биват подови, стенни и парапетни. Всеки от вариантите има свои специални характеристики.

Ориентирайки се в тях, клиентът може да избере най-подходящия за себе си начин на монтаж, при който оборудването ще бъде разположено удобно, няма да «изяде» полезната площ и няма да създаде проблеми в процеса на експлоатация.

Котли от подов тип

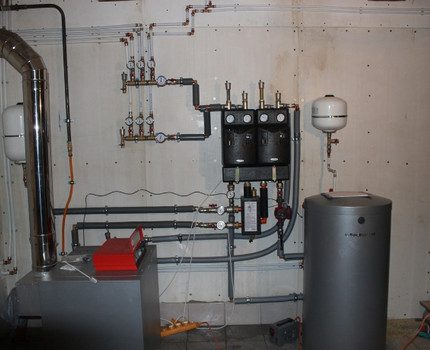

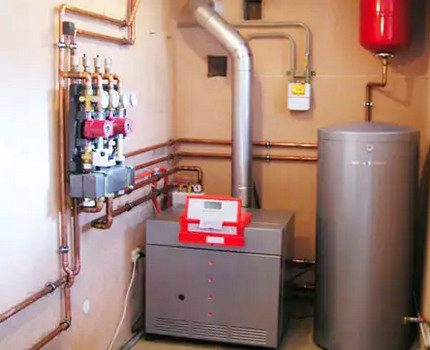

Подовите агрегати представляват устройства с висока мощност, способни да отоплят и да осигурят топла вода не само на стандартен апартамент или жилищна къща, но и на голямо производствено помещение, обществена сграда или съоръжение.

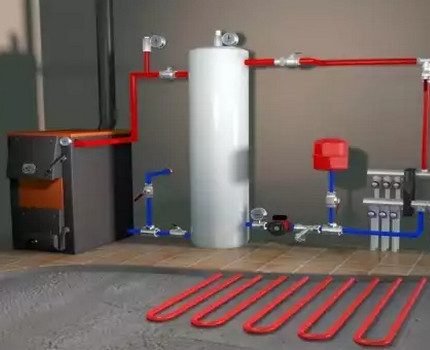

Ако двуконтурният котел се планира да се използва не само за отопление и доставка на битова топла вода, но и за подхранване на топли водни подове, базовият агрегат се оборудва с допълнителен контур.

Поради големите размери и солидното тегло (до 100 кг при някои модели) подовете газови котли не се поставят в кухнята, а се разполагат в отделно помещение непосредствено върху фундамента или на пода.

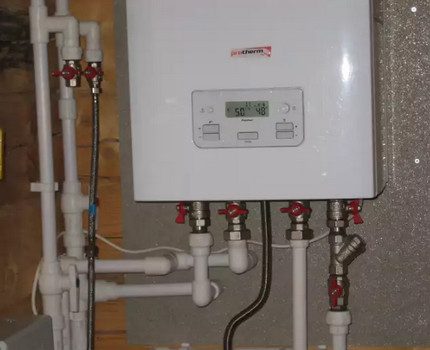

Особености на стенните уреди

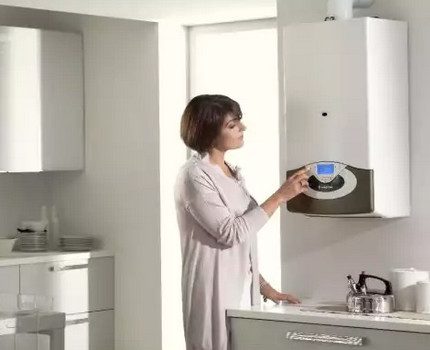

Навесният уред – това е прогресивен вид битово отоплително оборудване. Благодарение на компактните размери монтажът на газовата колонка може да се извърши в кухнята или в други малогабаритни помещения. Съчетава се с интериорно решение от всякакъв тип и органично се вписва в общия дизайн.

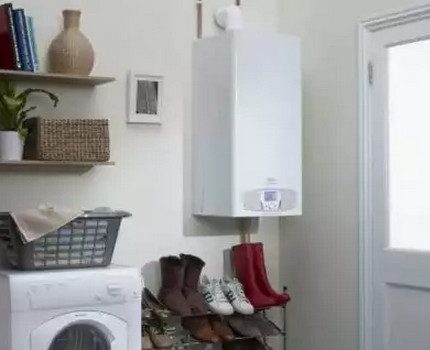

Двуконтурен навесен котел може да се разположи не само в кухнята, но и в килера. Той ще заеме минимум място и няма да пречи нито на мебелите, нито на друга битова техника.

Въпреки малките размери, стенният котел притежава същия функционал като подовия уред, но има по-малка мощност. Състои се от горелка, разширителен съд, помпа за принудително движение на топлоносителя, манометър и автоматични датчици, които дават възможност да се използва топливният ресурс с максимална ефективност.

Всички комуникационни елементи се «скриват» под красив, модерен корпус и не развалят външния вид на изделието.

Постъпването на газ към горелката се контролира от вградена система за безопасност. При неочаквано спиране на подаването на ресурса настъпва пълно спиране на функционирането на агрегата. Когато горивото започне отново да постъпва, автоматиката самостоятелно активира оборудването и котелът продължава работа в стандартен режим

Автоматичният възел за управление позволява да се задават на уреда всякакви, максимално подходящи за потребителя параметри на работа. Има възможност да се настрои собствен температурен режим за различно време на деня, като по този начин се осигурява икономичен разход на горивния ресурс.

Нюанси на парапетните устройства

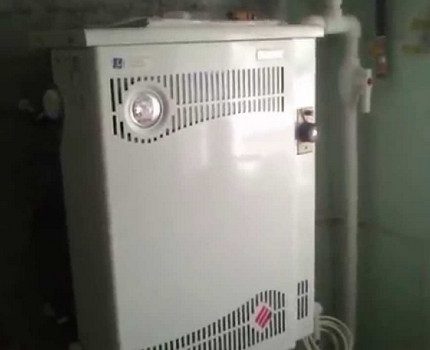

Парапетният котел представлява нещо средно между подов и стенен агрегат. Има затворена камера на горене и не създава вредни емисии. Не изисква изграждане на допълнителен комин. Отвеждането на продуктите на горене се осъществява чрез коаксиален комин, положен във външната стена.

Котелът от парапетен тип е оптимален вариант на отоплително оборудване за малогабаритни помещения със слаба вентилационна система. Уредът е конструиран така, че по време на експлоатация не отделя продукти на горене в атмосферата на стаята, в която е инсталиран

Устройството основно се използва за осигуряване на топла вода и пълноценно отопление на малки къщи и апартаменти в многоетажни сгради, където няма възможност да се монтира класически вертикален комин. Базовата мощност варира в интервала от 7 до 15 kW, но въпреки тези невисоки показатели, агрегатът успешно се справя с поставените задачи.

Главното предимство на парапетното оборудване – възможността да се свържат отоплителните и водоподаващите комуникации към централната газова система и тръбопроводите от всяка удобна за потребителя страна.

Различия на моделите по мощност

Котлите от двуконтурен тип по мощност се делят на едностепенни и двустепенни. Едностепенните уреди винаги функционират на постоянно ниво на мощност и целогодишно използват едно и също количество горивен ресурс.

Това не е ефективно и води до преразход на газ, тъй като качествено отопление се изисква за къща или апартамент не повече от 5 месеца в годината. През цялото останало време да се „кара“ оборудването на пълна мощност не е разумно и икономически неизгодно.

При инсталиране на оборудване с базова мощност от 30 kW, трябва да се знае, че такива видове уреди трябва да се разполагат не в жилищни помещения, а в отделни стаи, оборудвани с качествена вентилационна система, индивидуален изход навън и пълноценен комин

Функционалът на двустепенните устройства е по-широк.

С негова помощ може:

• да се регулира режимът на постъпване на газ и да се разходва рационално горивото;
• намаляване на броя на включванията/изключванията, като по този начин се намалява износването на оборудването и се удължава срокът на експлоатацията му;
• свеждане до минимум на обема на вредните емисии във въздуха.

Допълнително устройството е оборудвано с модул за плавно превключване, който намалява разхода на енергиен ресурс и позволява едновременно да се експлоатират котелът и бойлерът с произволен капацитет, инсталирани поотделно.

Типове работни газови горелки

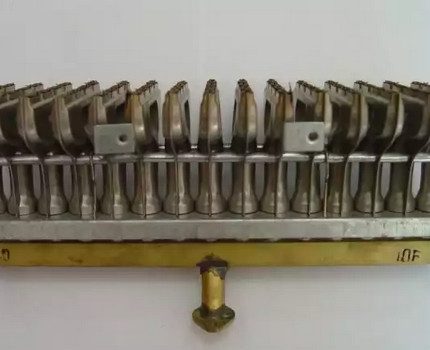

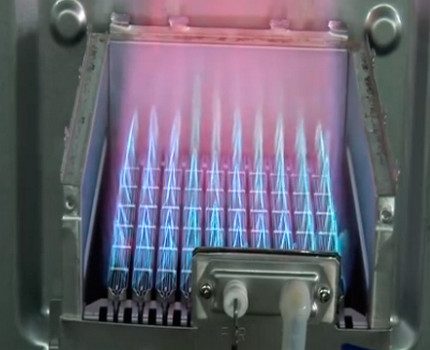

Газовата горелка бива атмосферна или наддувна. Първият вид има елементарна конструкция и по време на работа не произвежда никакъв шум. Модулът струва евтино и по правило влиза в базовия комплект на котела.

Въпреки простотата, атмосферната горелка е много надеждна и работи качествено в продължение на дълго време. Може да се прилага както на бюджетни уреди, така и на скъпи, «напреднали» луксозни изделия.

Принципът на функциониране на горелката от атмосферен тип напомня работата на промишлени подови модели. Топливният ресурс се подава чрез ежектор и благодарение на тягата вбира въздух от околната атмосфера. През специален отвор сместа постъпва в горивната камера и веднага се запалва.

В резултат над изходните отвори се появяват огнени езици на пламък с много ниска действителна температура, чиято задача е да нагреят топлоносителя до необходимото ниво.

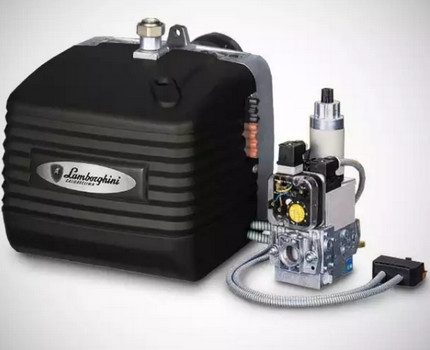

Наддувните (навесните) горелки демонстрират високо ниво на КПД, в постоянен режим поддържат зададената температура както в самия топлоносител, така и в системата за горещо водоснабдяване, но струват значително по-скъпо от атмосферните аналози.

Въпреки това тези разходи са оправдани, тъй като модулите имат разширен функционал и дават възможност за максимално разумно изразходване на горивния ресурс, без да намаляват при това нивото на комфорт на жилището.

Горелка от наддувен (навесен) тип не влиза в базовия комплект на двуконтурния газов котел. Тя се закупува отделно, а след това се монтира на отоплителното оборудване.

При пълноценна работа в наддувните горелки подаването на въздух се осъществява принудително, а неговият обем много точно се контролира от вътрешната автоматика. Модулът се поставя в уреди, оборудвани със затворена горивна камера, работеща с наддув.

Горивото и въздухът се смесват не вътре в системата, а на изхода. Процесът на работа на уреда е почти напълно автоматизиран и не изисква контрол от страна на човек.

Атмосферните горелки се поставят в отоплителни двуконтурни уреди с мощност до 80 kW. Наддувните (навесни) модули се внедряват в едрогабаритни агрегати с мощност до няколко хиляди.

Разновидности на функцията за запалване

Пускът на битовия двуконтурен котел се осъществява ръчно (с помощта на кибрит или запалка) или посредством вградени елементи (електрозапалване или пиезозапалване). Първият метод е най-прост и достъпен. Вторият дава възможност да се спестява синьо гориво, без да се оставя да гори постоянно фитилчето в запалника.

Недостатъкът на този вариант е само един – зависимост от наличието на електричество в мрежата. Ако енергията по някаква причина спре да постъпва, оборудването веднага се изключва и отново автоматично се активира, когато подаването на ток се възобнови.

Пиезозапалването е абсолютно безопасно и позволява да включите котела само с натискане на един бутон. Елементът не зависи от подаването на ток и можете да използвате оборудването дори при липса на електричество.

Варианти на тягата на оборудването

По време на работа на агрегата горивото изгаря и се образуват димни газове. За да бъдат отстранени от жилищното помещение, е необходимо наличие на естествена или принудителна тяга. Тя ще осигури своевременно отвеждане от апартамента или къщата на всички продукти на горене и отделящите се вредни вещества.

Модули с естествена тяга

Котлите, работещи с естествена тяга, имат проста конструкция и взимат необходимия за пълноценно горене въздух от помещението, в което се намират. При интензивна експлоатация отделят известно количество пара и различни химични вещества. Отвеждането на емисиите се извършва чрез вертикален димозвод.

Сред основните предимства на агрегатите с естествена тяга са разумната цена, енергийната независимост и липсата на шумови ефекти по време на работа.

Като цяло уредите с естествена тяга са удобни и добри, но при спадане на налягането в газопровода качеството на работата им значително намалява. В същото време се увеличава рискът от бързо изгаряне на горелката, тъй като огънят при намалено налягане затихва или навлиза навътре в горелката.

Неравномерното налягане в магистралните мрежи провокира сериозен преразход на гориво, което води до увеличаване на размера на комуналните плащания.

Прибори с принудителна тяга

Котлите с принудителна тяга понякога се наричат наддувни или вентилаторни. Те не взимат въздух от помещението, в което се намират, а от улицата. В модулите са инсталирани закрити камери на горене, а изхвърлянето на отработените вещества се извършва чрез коаксиален хоризонтален изход с помощта на мощен вентилатор, вграден в системата.

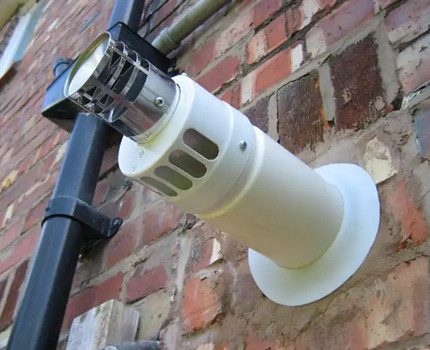

Коаксиалният изход се състои от два тръбни елемента с различен диаметър, вмъкнати един в друг. По по-малката тръба от помещението излизат продуктите на горене, а по пространството между малката и голямата тръба в стаята постъпва от улицата свеж въздух, необходим за пълноценното функциониране на котела.

Изделията с принудителна тяга се монтират лесно, не поставят изисквания към мястото на разположение, не „изяждат“ кислород в жилищните помещения, работят стабилно и точно дори при намалено налягане на газа в централните магистрални мрежи и не се нуждаят от изграждане на допълнителен вертикален димозвод.

Като недостатък на уредите се изтъкват шумната работа на вентилаторните елементи, по-високата цена и зависимостта от електрозахранването.

Отличителни черти на топлообменниците

Топлообменният възел на отоплителното устройство може да бъде чугунен, стоманен или меден. Чугуненият вариант дълго запазва топлината, почти не е подложен на корозия поради голямата дебелина на стените и проявява устойчивост към агресивни топлоносители. Има голямо тегло и затова се интегрира основно в подови котли.

Изисква голяма прецизност при монтаж, тъй като всякакви удари нарушават структурната цялост на материала и водят до образуване на микротрощини.

Стоманената конструкция тежи малко, не се страхува от механично въздействие, понася спокойно температурните промени на топлоносителя, лесно се транспортира и монтира. Има известна склонност към корозия. Да се избегне това помага контролната система на котела, която не позволява температурата на топлоносителя да падне под критичната точка.

Медните елементи струват с порядък повече от чугунените и стоманените аналози, но компенсират солидната цена с голям брой предимства. Вътре в топлообменника от мед утайката и котлен камък се образуват в минимум и не пречат на нормалната циркулация на работната течност. Стените на устройството се нагряват равномерно и не предизвикват локално прегряване на топлоносителя.

Предимства и недостатъци на газовите системи

На места, където са положени централни газови комуникации, двуконтурните котли се радват на огромна популярност. Купуват се за отопление и непрекъснато осигуряване на топла вода на апартаменти, жилищни къщи и селски вили.

Основни предимства на устройствата

Газовата система демонстрира високо ниво на КПД, отделя няколко пъти повече енергия, отколкото консумира, служи дълго и работи непрекъснато. Не се нуждае от постоянно наблюдение от страна на човека.

Двуконтурният котел изглежда спретнато и модерно. За разлика от агрегатите, работещи на твърдо или течно гориво, в процеса на работа практически не отделя неприятни миризми и създава минимум сажди и дим.

Горивният ресурс се подава в инсталацията непрекъснато, а вграденият контролер самостоятелно следи за наличието на пламък на горелката. Ако пламъкът угасне, сензорът изпраща сигнал към модула за запалване и автоматичната подаване на искра моментално възстановява огъня. Управлението на котела се осъществява елементарно и не представлява никаква сложност.

Недостатъци на двуконтурното оборудване

Основните минуси са свързани не толкова със самото устройство, колкото с процеса на неговото узаконяване и монтаж. Не може просто да купите котел, да го донесете у дома и да го инсталирате сами според схемата за свързване. Първо ще трябва да спазите множество технически нюанси, да оформите документация и да съгласувате всички последващи действия с местното газоподаващо предприятие.

Там ще трябва да предоставите:

• проект за инсталиране на оборудването, изготвен в съответствие с приетите от закона норми;
• договор за монтаж с профилирана организация;
• копие от лицензия на профилирана организация, потвърждаваща правото за извършване на работи.

Освен това ще е необходимо да се организира отвеждане на отработилия газ от жилищното помещение, да се положи допълнителен комин за целта или да се използва съществуващият стар, а за контрол на потенциално възможно изтичане на газ да се инсталира допълнително оборудване.

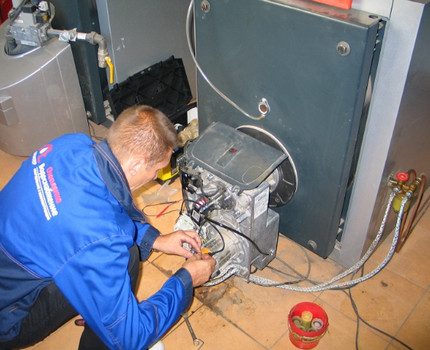

Ако котелът дими, вероятно налягането в системата е спаднало или действащата горелка се е износила и е започнала да прогаря. Бързо да отстрани неизправностите ще помогне специалист с подходящ опит.

Основните дейности по инсталиране ще могат да започнат едва когато проектната документация за организиране на газовото отопление премине всички етапи на съгласуване и клиентът получи на ръцете си заверено с печат разрешение за обустройване на системата.

Преглед на популярни производители и модели

Пазарът на съвременно газово оборудване предлага на клиентите голямо количество качествени уреди, предназначени за отопление на жилищни помещения и подаване на гореща вода.

Сред стенните агрегати най-голяма популярност се радват:

• Navien DELUXE 24K (Южна Корея) – ефективност, добър функционал и разумна цена;
• Baxi MAIN 5 24 F (Италия) – бюджетна цена, високо ниво на КПД, дълъг срок на експлоатация;
• Vaillant turboTEC pro VUW 242/5-3 (Германия) – надеждност, качествена топлоотдача.

Освен гореизброените качества, моделите се отличават с привлекателен външен вид, компактни размери, вписват се в разнообразни интериори и свободно се разполагат дори в малки помещения със сложна планировка.

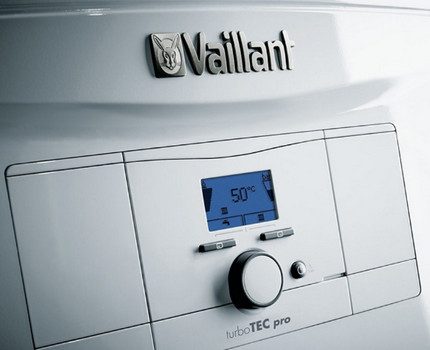

Газовият уред с два контура на немската компания Vaillant има удобна дръжка за управление и дисплей, на който може да се види нивото на загряване на топлоносителя в момента.

От подовите агрегати най-търсени са високомощният (30 kW) ATON Atmo 30Е, практичният Лемакс Премиум-25B и по-скъпият, но много функционален Navien GA 17KN.

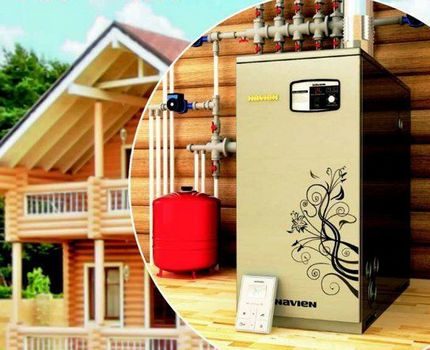

Navien GA 35KN въпреки високата мощност, разумно изразходва гориво и дава възможност на собствениците да спестяват от комунални плащания без вреда за личния комфорт.

Baxi SLIM 2.300 Fi и Protherm Медвед 40 KLZ влизат в линията на техника от премиум ниво. Имат разширен функционал и надеждно служат в продължение на много години. По всички параметри и физически характеристики отговарят на най-строгите европейски стандарти (потвърдено от сертификационно свидетелство CSQ и UNI EN ISO 9001).

За малогабаритно помещение (до 50 кв.м) подходящ е котел с базова мощност от 7 до 12 кВт. Ако площта на имота е по-голяма (например 150-200 кв.м), по-добре е да закупите 23-25 киловатово устройство.

Слабите агрегати просто не могат да осигурят пълноценно отопление на апартамент или къща с големи размери.

Трябва да купувате подови газови котли и стенни модели само в специализирани магазини или официални представителства на производителите. Там ще ви разкажат подробно за принципите на работа на дадения агрегат и ще ви помогнат да направите оптимално правилния избор.

Изводи и полезно видео по темата

Просто и разбираемо описание на основните принципи на действие на битови двуконтурни газови котли. Преглед на функциите „бърз старт“ и „изтичане на помпата“:

Експертно мнение и няколко любопитни момента, на които трябва да обърнете внимание при избора на котел:

Как са устроени стенните котли и по какъв принцип работят:

Целенасоченият избор на двуконтурен битов газов котел за отопление и подаване на гореща вода е важен, отговорен момент. Не бързайте. По-добре предварително да обмислите всичко, да се определите с марката и типа оборудване, да пресметнете текущите разходи.

Трябва да отчетете разходите за придобиване и монтажни дейности, а след това да направите покупката в специализиран магазин. Мениджърът ще оформи гаранционните документи, като същевременно ще консултира подробно клиента относно принципа на функциониране на уреда и правилата за безопасна експлоатация.
