Инсталиране на стенен газов котел: монтаж със собствените си ръце при спазване на нормите

Домът по определение трябва да бъде топъл. Може да се осигури по най-различни начини. Но пестеливият стопанин се стреми да го направи максимално ефективно и икономично. Към тези варианти спада инсталирането на стенен газов котел. И това е напълно оправдано, тъй като газовото отопление е много изгодно, а оборудването е доста просто за експлоатация и монтаж.

Ако и Вие започнахте да се замисляте за закупуване на стенен отоплителен котел, то задължително прочетете нашия материал. В него ще се постараем да разкажем максимално подробно за принципите на работа на такова оборудване и видовете стенни устройства. А също ще разгледаме всички нюанси на свързването на такава система.

Принцип на работа на стенен газов котел

Инсталирането и свързването на отоплителния уред зависят от неговия тип. Затова трябва точно да разбираме как работи устройството и с коя от неговите разновидности предстои да се занимаваме.

Всеки газов котел от стенен тип представлява компактно устройство, чиято максимална мощност е ограничена до 42 kW.

Стенните газови котли – мощни компактни устройства, осигуряващи на помещението топлина и топла вода.

Към основните елементи на системата спадат:

1. Газова горелка. Подава газ в камерата, където се извършва процесът на горене. Посредством дюзи горивото се разпределя максимално равномерно. Съвременните модулирани горелки могат да поддържат зададената температура и да регулират силата на пламъка.
2. Топлообменник, по който се движи топлоносителят. Най-добър КПД има медното устройство. В кондензационните котли може да има два такива елемента.
3. Разширителен съд. Предназначен е за компенсиране на излишъка от вода, който се появява в резултат на нагряване.
4. Циркулационна помпа. При мощните модели може да има два такива елемента.
5. Автоматика на котела или система от устройства, чиято задача е да поддържа зададената температура в отопляваното помещение. Може да включва уреди, работещи с електричество или енергонезависими.
6. Устройства, които контролират и регулират работата на котела.
7. Вентилатор. Използва се само в турбинирани модели.
8. Система за безопасност. Спира работата на котела при възникване на опасни ситуации.

Съвременните модели допълнително се оборудват със системи за самодиагностика, които са способни да определят около 90% от неизправностите на котела. На дисплея се извежда номер на диагностираната повреда, която се отстранява оперативно от майстор от сервиза.

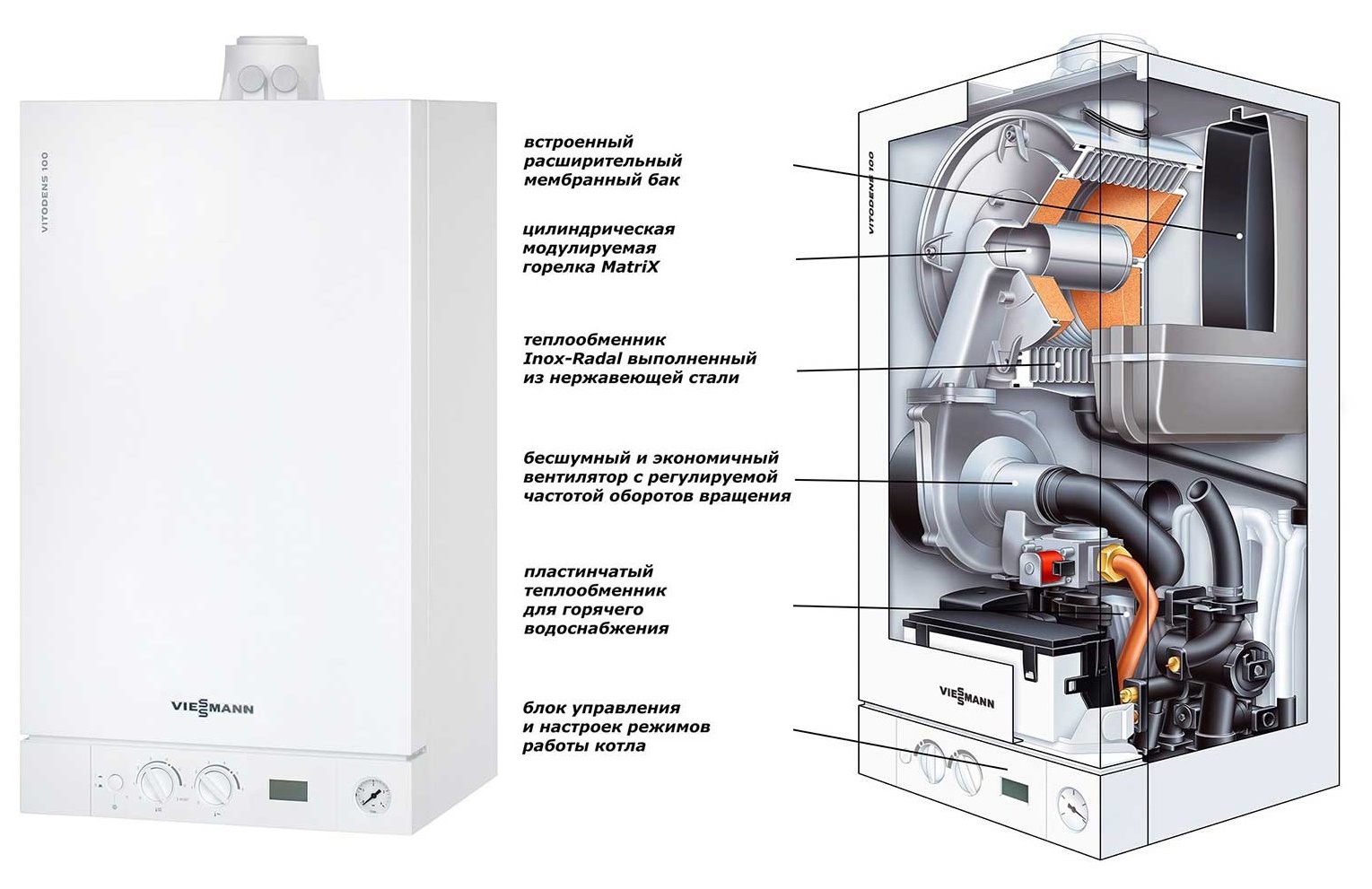

На фигурата е представена схема на двуконтурен стенен газов котел с камера на горене от затворен тип

Разновидности на стенни устройства

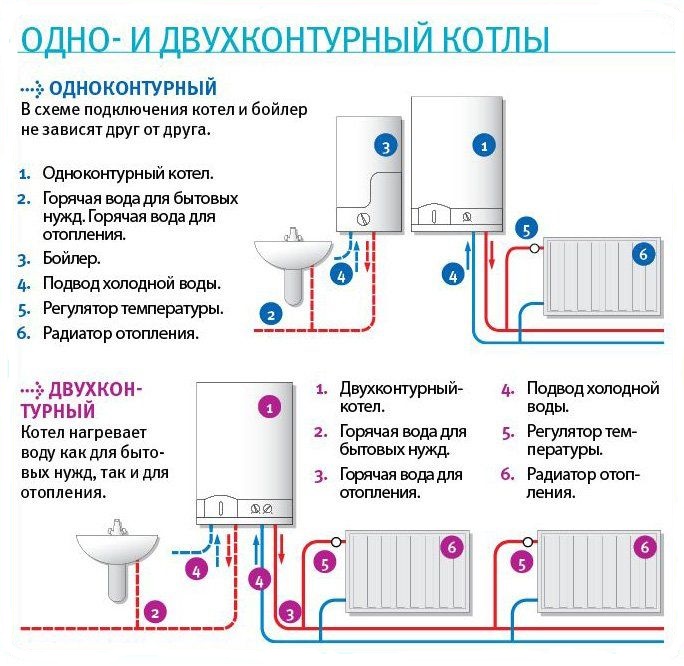

Според функционалното си предназначение газовите отоплителни агрегати се делят на две групи:

• Едноконтурни. Предназначени са само за отопление. Свързват се към отоплителния кръг и загряват топлоносителя. Организацията на захранването с гореща вода в такъв случай се осъществява чрез инсталиране на електрически или газов бойлер от всякакъв тип.
• Двуконтурни. Отопляват помещението и осигуряват подаване на гореща вода. В котела се вгражда допълнителен кръг за подгряване на водата. Технологичната особеност на устройството се състои в невъзможността за едновременно нагряване на вода и отопление на помещението.

Приоритетното действие на двуконтурните агрегати е подгряването на вода, работата по отоплението през това време спира. Като се има предвид, че водата може да се загрее бързо, котелът отоплява сградата доста ефективно.

Ако в задачите на газовия агрегат се планира да се включи както загряване на топлоносителя, така и доставка на гореща вода, то по-добре да се закупи двуконтурен котел. Те биват с един или два топлообменника. При оборудване с два, могат едновременно да обслужват два кръга.

По начина на изгаряне на горивото всички уреди се делят на следните две групи.

Група #1 — устройства с отворена горивна камера

Такива уреди още се наричат отоплителни уреди с естествена тяга. Кислородът, необходим за горенето, те вземат от стаята, в която се намира устройството.

За отвеждане на продуктите на горене им е необходим комин от традиционен тип. По този начин задължително изискване за монтажа на такъв котел е обустройване на добра вентилация.

Ако отоплителният уред се монтира в жилищно помещение, тук трябва да бъде изградена високопроизводителна приточна вентилация.

Оптималният вариант за инсталиране на отоплителен уред с отворена горивна камера е наличието на отделно помещение, така наречената топочна, където той се поставя.

Системите с естествена вентилация са доста популярни поради ниската си цена и енергийна независимост.

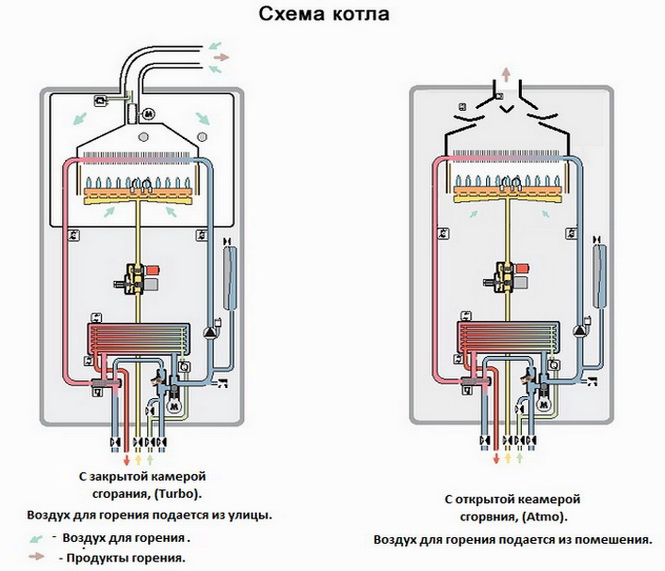

На фигурата схематично са изобразени котли с горелки от отворен и затворен тип

Група #2 — уреди със затворена горивна камера

Турбулираните устройства са оборудвани със затворена горивна камера. Въздухът, без който процесът на горене е невъзможен, те вземат от улицата. За целта уредите са оборудвани с димоотводи от коаксиален тип.

Такъв димоотвод е изпълнен под формата на конструкция от две тръби, едната от които е вложена в другата. По вътрешната тръба продуктите на горенето се отвеждат навън.

Едновременно в обратната посока по процепа между двете тръби постъпва уличен въздух. Ясно е, че котлите със затворена горивна камера не влияят по никакъв начин на състава на въздуха в помещението, което прави възможно инсталирането им дори в жилищни стаи.

При това е необходимо да се обустрои система от коаксиален димоотвод, която се отличава с по-висока цена и по-сложен монтаж в сравнение с отделния традиционен димоотвод.

Възможен ли е самостоятелният монтаж?

Със собствени ръце може да се извърши монтаж на стенен газов котел от най-простите модификации. Такива например, като едноконтурните уреди с горивна камера от отворен тип.

За тяхното инсталиране ще е необходимо да се свърже отоплителната система, да се подведе газът и да се организира димоотвод. Впрочем, някои производители на котли в техническата документация към своите продукти посочват, че инсталирането трябва да се извършва само от специалисти.

Инсталирането и свързването на газов котел – отговорна и доста сложна работа. Много производители на отоплително оборудване изискват тя да се извършва от професионалисти.

В този случай самостоятелният монтаж дори на най-простите модели е забранен. По този начин, ако се планира оборудването да се инсталира самостоятелно, преди закупуването му трябва да се уверите, че производителят го разрешава.

Проверката за правилността на извършения монтаж и свързването на устройството към газовата магистрала трябва да се извърши само от специалист със специален допуск.

Освен това представител на газовата служба трябва да издаде и разрешение за експлоатация на инсталираното оборудване. Без това собственика на самостоятелно инсталирания и пуснат в експлоатация уред очакват сериозни глоби.

По този начин, без покана на специалисти може да се извърши само свързването на устройството към отоплителната система и към водопровода. При това е желателно да се прави това само при наличие на определен опит.

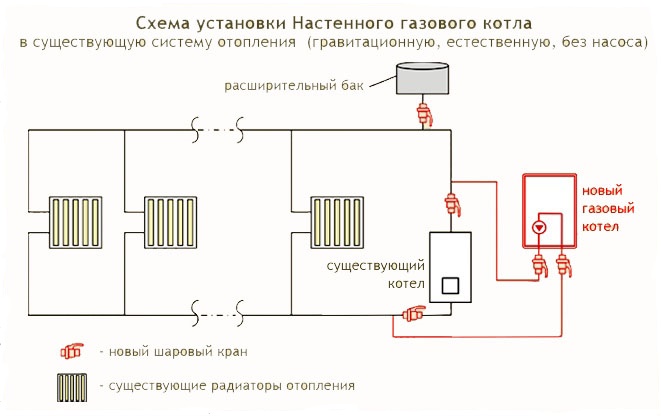

Настенните газови котли се инсталират в автономни отоплителни кръгове с принудителен тип, с естествена циркулация на топлоносителя

Откъде да започнем монтажа?

Преди всичко е необходимо да се подготви документацията, която е необходима за инсталирането. Следва да се започне с инициализиране на газификацията на помещението. Тя може да бъде започната само ако към него е заведен газопровод.

Тогава собственикът подава заявление в съответните служби, в което посочва необходимия му за месец или година обем на потребление на газ. В случай на удовлетворителен отговор на заявлението, газопроводът, който води до помещението, задължително се оборудва с брояч.

Преди да пристъпим към монтажа на оборудването, трябва да разработим и одобрим проекта за инсталиране. Всички негови точки трябва да се изпълняват точно.

Собственикът получава на ръце разрешителни документи и технически условия, въз основа на които трябва да бъде разработен проект за свързване на оборудването.

Последният включва схема за полагане на газови тръби от отоплителния уред до точката на врязване в магистралата и всички условия за монтаж на оборудването. Разработеният проект трябва да премине съгласуване в газовата служба.

Заедно с проекта собственикът на помещението, където ще бъде инсталиран котелът, предоставя сертификат за съответствие и технически паспорт на закупеното оборудване, заключение на експертна служба за неговото съответствие с всички изисквания за безопасност и инструкция за употреба.

Едва след като проектът бъде одобрен, може да се пристъпи към инсталиране на отоплителния уред. При това трябва да се изпълняват точно всички точки на проектната документация.

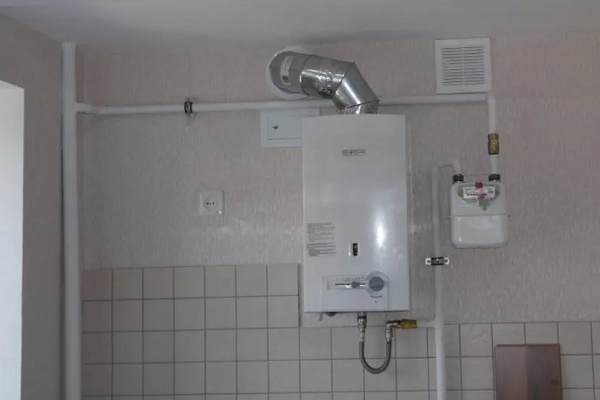

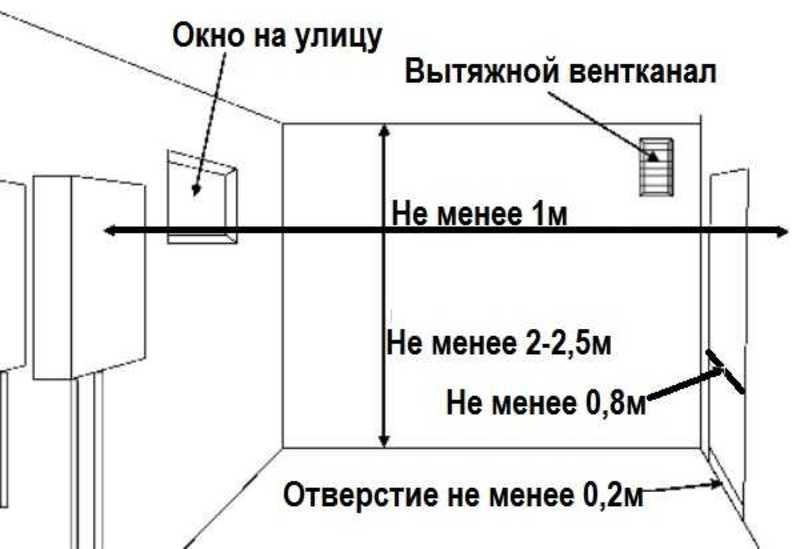

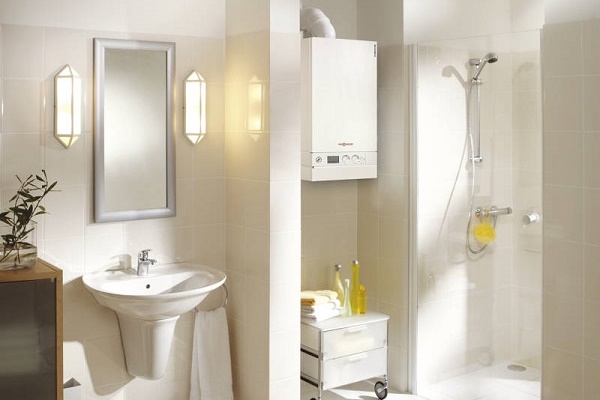

Изисквания към помещението за котела

Газовото оборудване спада към категорията на взриво- и пожароопасните. Затова към помещението, в което ще бъде монтирано, се поставят специални изисквания.

На първо място, то трябва да има естествено осветление. При това на всеки кубичен метър от помещението трябва да се падат минимум 0,03 кв. м отвор на прозореца без рамка, т.е. само остъкление. Прозорецът задължително трябва да бъде оборудван с вентилационен отвор.

Стената, на която се монтира газовият котел, трябва да бъде облицована с негорими материали.

Още едно задължително условие – наличието на приточна вентилация, която може да осигури смяна на въздушния обем на помещението до 3 пъти за един час. По този начин загазоваността в помещението ще се сведе до минимум.

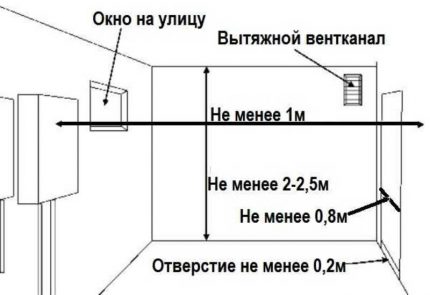

Освен това, от мощността на избрания котел зависят обемите на помещението, в което ще бъде монтиран. Оборудване с мощност 30 kW и по-ниска може да бъде разположено в 7,5 куб. м котелно помещение.

За отоплителни уреди, чиято мощност варира от 30 до 60 kW, ще е необходимо котелно помещение с обем 13,5 куб. м и повече. Ако отоплителният уред бъде разположен в апартамент, обикновено се монтира в кухнята.

Това е възможно, ако се спазват всички изисквания на СНиП. Важен нюанс: в този случай общата топлинна мощност на всички нагревателни уреди в кухнята не трябва да надвишава 150 kW.

Според нормите за монтаж на стенни газови котли, за подобряване на въздухообмена в кухненската врата е необходимо да се направи отвор с площ не по-малка от 0,02 кв. м и да се затвори с решетка.

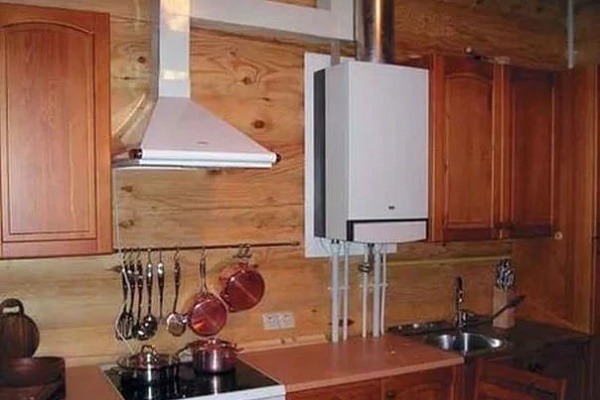

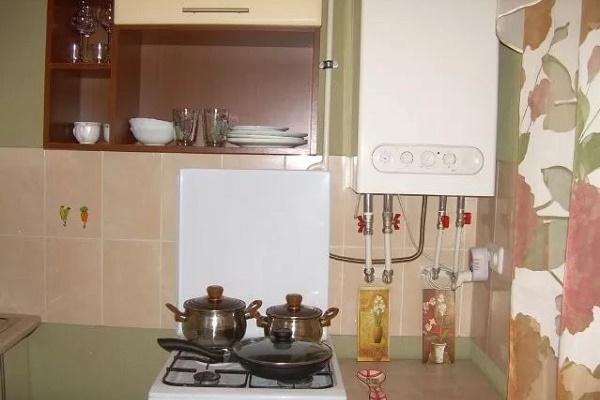

Специалистите препоръчват за монтаж в многофамилна сграда само оборудване със затворена горивна камера, оборудвано с коаксиален комин. В кухни с обем 7,5 куб. м и по-малко е забранено да се инсталира повече от един нагревателен уред.

Изискванията за инсталиране на газово нагревателно оборудване са регламентирани от СП-41-104-2000 и СНиП 42-01-2002. Спазването на нормите за монтаж гарантира безопасността на експлоатацията.

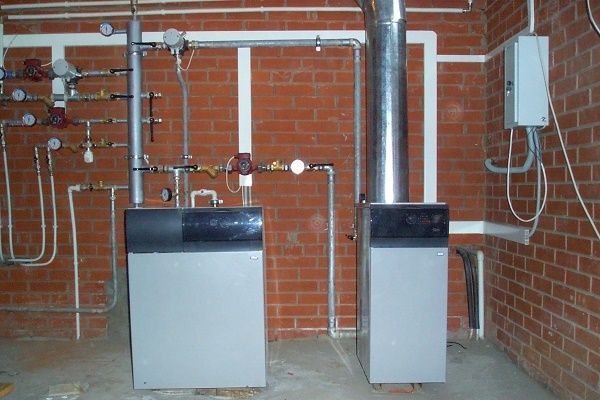

В частни домове за газови котли се препоръчва да се отделя помещение, отделено от жилищни стаи с огнеупорни здрави прегради.

Оптимално е материалите, с които е облицовано помещението, да имат времева граница на огнеустойчивост най-малко 45 минути. Желателно е разпределението на помещенията да предотвратява бързото разпространение на пламъка към жилищните стаи.

Закрепването на газовия котел може да се извършва само върху здрава основа. Прегради от шперплат или гипсокартон не са подходящи за тази цел. Стената, на която ще бъде разположен отоплителният уред, трябва да бъде облицована с огнеупорни материали.

Ако това не е така, под котела се монтира незапалима подложка. Минималното разстояние от уреда до носещите конструкции е 0,5 м до тавана или стените и 0,8 м до пода.

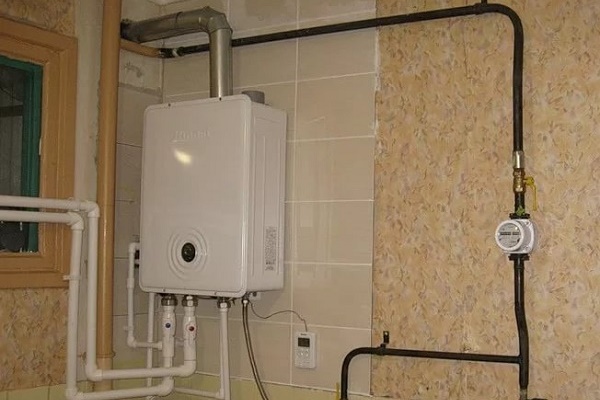

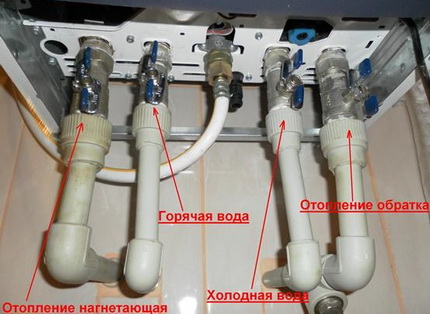

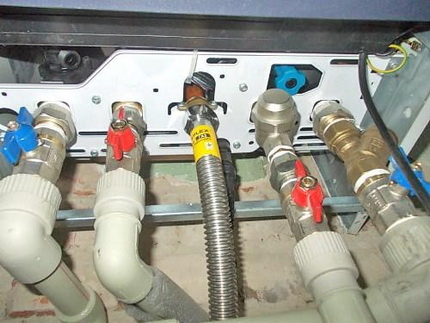

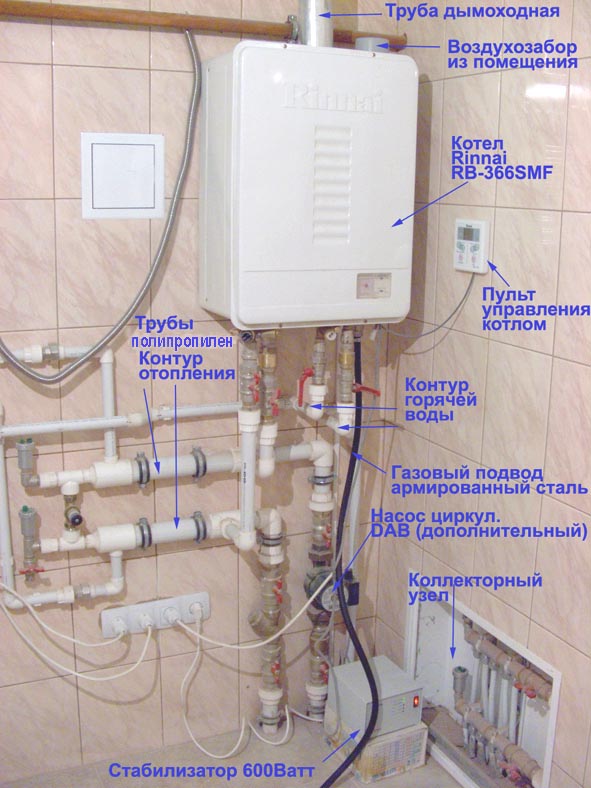

На снимката един от вариантите за свързване на стенен газов котел

Поетапно инсталиране на оборудването

Преди монтажа трябва да разопаковате новия котел и да проверите комплектността на доставката. Наличието на частите се проверява според инструкцията за експлоатация, която задължително се прилага към устройството.

В случай на липса на някой елемент трябва незабавно да се свържете с доставчика. Още един нюанс. Котелът трябва да има идеален външен вид без вдлъбнатини, отчупвания и признаци на извършен ремонт. Ако това не е така, трябва да се обадите на продавачите.

Важно е да се уверите, че техническите данни, посочени в техническия паспорт на отоплителния уред, точно съвпадат с тези, които са нанесени върху самия апарат. Освен това те трябва да съответстват на числата, посочени в инструкцията за експлоатация на устройството.

Непосредствено преди началото на монтажа трябва да измиете тръбите на котела, в които може да има различни отпадъци, попаднали вътре при производството на устройството и неговия транспорт.

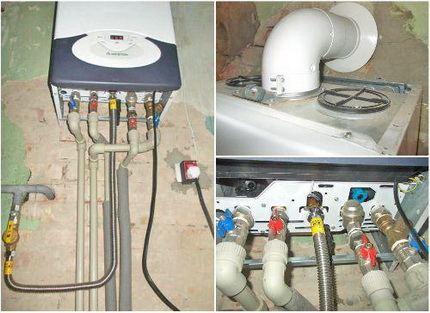

Монтажът на газов котел включва свързване на тръбите за отопление, водопровода и газовата магистрала, както и изграждане на димоотвод.

Препоръчително е също да се промият и магистралите на отоплителната система. След като подготовката приключи, може да се пристъпи към инсталиране.

Спецификата и редът на нейното провеждане се определят от особеностите на оборудването: броят на използваните контури и типът на горивната камера.

Най-често в домовете се поставят двуконтурни уреди със затворена камина. Подробно ще разгледаме монтажа именно на такава модификация.

Етап #1 — подготовка на стенния монтаж

За закрепване на газови котли се използва специален кронщайн, който трябва да бъде включен в комплекта на устройството. За неговия монтаж на стената се използват надеждни крепежи. Те трябва да се подберат според материала, от който е изработена стената.

Напълно възможно е тези, които производителят е опаковал заедно с отоплителния уред, да не са подходящи. Тогава ще трябва да се изберат и закупят други.

Задачата на кронщайна е да издържи теглото на котела и допълнителното оборудване, както и да осигури на него равно, точно изравнено положение без отклонения.

За точно маркиране на стената може да се използва хартиен шаблон, който обикновено се доставя в комплект с котела. С негова помощ без трудност могат да се набележат отворите за крепежите.

След като това е направено, кронщайнът се закрепва на място и на него се окачва котела.

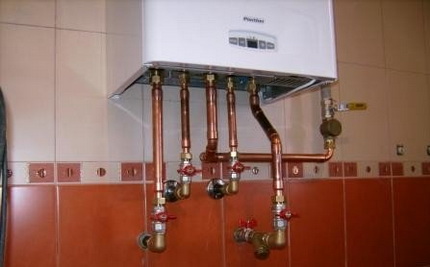

Тръбите за отопление се свързват към съответните шуцери на газовото оборудване. Местоположението им може да се определи от снимката

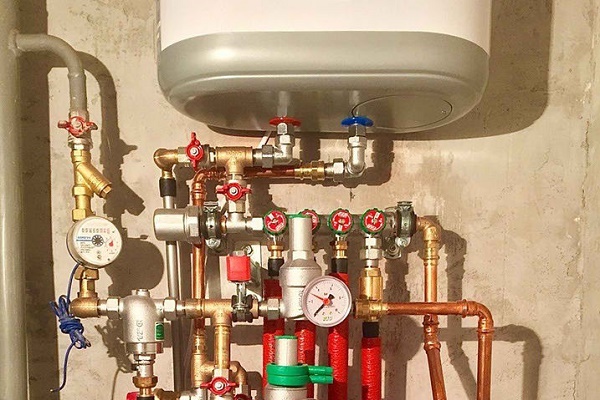

Етап #2 — свързване на тръбите на отоплителната система

В зависимост от вида на отоплителната система, а тя може да бъде еднотръбна или двутръбна, броят на тръбите, свързвани към котела, може да се различава. Във всеки случай започваме с премахване на капачките от шуцерите на устройството.

За да се предпази котелът от попадане на замърсявания от отоплителната магистрала, се препоръчва да се постави на входа на връщането мрежест филтър.

Ако водата в системата е твърда или по други параметри не отговаря на изискванията, заявени от производителя на отоплителните уреди, трябва да се погрижите за инсталиране на допълнително пречиствателно оборудване.

Това могат да бъдат, например, полифосфатни дозатори. Ако това не се направи, устройството бързо ще се счупи. Всички връзки трябва да се изпълняват с спазване на всички норми и правила.

Уплътняването е задължително. За целта се използват специални уплътнители: традиционни боя или кълчища, или съвременни резбови уплътнители. Освен това специалистите препоръчват задължителен монтаж на спирателни кранове на подаването и връщането.

Това е необходимо за улесняване на ремонта на котела, ако той се повреди. Освен това арматурата ще помогне да се предотврати евентуалното завъздушаване на радиаторите.

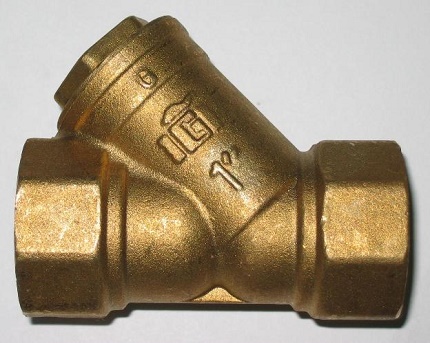

Воден филтър – елемент, който задължително се инсталира при свързване на газов котел към воден контур

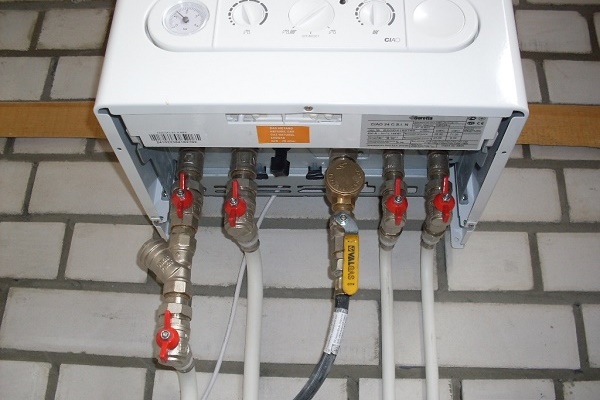

Етап #3 — присъединяване към водния контур

Тези работи са практически аналогични на свързването на отоплителните тръби. Основната разлика е в използваните кранове и диаметъра на тръбите.

Захранването със студена вода трябва задължително да се оборудва с филтър, което ще позволи да се изключи възможността за попадане на частици замърсявания в отоплителния уред. В противен случай оборудването ще се повреди.

Крановете, използвани за изключване на котела от водопровода, трябва да бъдат с разглобяеми връзки.

Такива модели се наричат още «американки». Те значително улесняват монтажа, а в случай на възникване на непредвидени ситуации дават възможност за максимално бърза смяна на износен кран.

Трябва да се помни, че тръбите, подаващи студена вода, се намират на отоплителния уред от лявата страна спрямо центъра, а подаващите гореща – от дясната.

Етап #4 — свързване към газовата магистрала

Тази част от работата трябва да се извършва само от специалист с разрешение, тъй като цената на грешката може да бъде много висока. Във всеки случай след приключване на свързването неговата коректност трябва да бъде проверена от представител на газовата служба. Той ще извърши и първия пуск на оборудването.

Всички операции при самостоятелно извършване на работите трябва да се изпълняват изключително внимателно. Започва се със свързването на отклонението на газовата магистрала със съответния патрубок на котела.

При извършване на свързването на котела към газовата магистрала за уплътняване на резбовото съединение може да се използва само кълчища, иначе няма да се постигне необходимата херметичност

На крана, който изключва подаването на газ от магистралата, трябва да бъде монтиран специален филтър. Специалистите настоятелно препоръчват да не се пести от тази част.

Евтиният филтър с ниско качество ще работи кратко, което може да стане причина за повреда на газовия котел. При изграждането на съединението трябва да се обърне особено внимание на неговата херметизация.

Трябва да се разбере, че теглото на газа е много по-малко от това на въздуха и при недостатъчно херметично съединение ще изтича от тръбопровода. Последствията могат да бъдат най-плачевни. Ето защо е задължителна най-щателна херметизация.

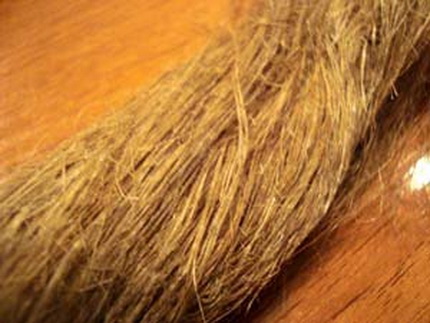

Основните материали за уплътняване на резбовото съединение са боя и кълчища, използването на уплътнители от типа на фум-лента е недопустимо.

След филтърния елемент се монтира специално гъвкаво съединение. Трябва да се знае, че използването на гумени маркучи за неговото изграждане е строго забранено.

Това се дължи на факта, че с времето материалът, от който е направена частта, изсъхва и се покрива с пукнатини, през които започва да просмуква газ. Затова оптималният избор за изграждане на такова съединение е гофрираният маркуч.

Гофрираният маркуч – добър избор за свързване на уреда към газовата мрежа. Той е доста здрав, издръжлив и не се разрушава под въздействието на газа.

За неговото производство се използва качествена и здрава неръждаема стомана. Това е много здрав и издръжлив материал, който се отличава с особена устойчивост на повишена влажност и неблагоприятното въздействие на газа.

Към тръбата на отоплителния уред маркучът се закрепва с помощта на натяжна гайка. При това задължително се използва паронитова подложка, която осигурява необходимата херметизация на съединението.

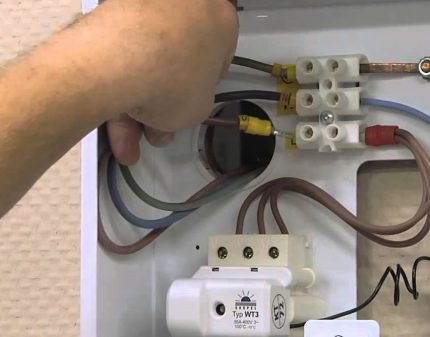

Етап #5 — свързване към електрическата мрежа

Тази операция е необходима само за уреди със закрита горивна камера, които се нуждаят от електричество. То захранва вентилатора, който отвежда продуктите на горене, и автоматиката, която контролира системата.

Обикновено се използва стандартна трипроводна схема за свързване. Специалистите препоръчват да свързвате котела към мрежата само чрез стабилизатор, което ще позволи да се избегнат скокове на напрежението и по този начин ще удължи живота на котела.

Ако живеете в местност, където често има прекъсвания на електричеството, допълнително
е препоръчително да закупите източник на непрекъсваемо захранване – това ще защити техниката от внезапни скокове
на напрежението

Етап #6 — инсталиране на изхода на димохода

Най-лесно е да свържете към комина отоплителен уред със закрита горивна камера. За тях се използват специални коаксиални тръби. В многофамилни сгради котелът трябва да бъде свързан към общ комин.

В индивидуални постройки комин от коаксиален тип се извежда навън през стената. Височината на окачване на тръбата в този случай няма особено значение, тъй като необходимата тяга се създава от вградения вентилатор.

Уредите с отворена горивна камера задължително се свързват към индивидуален комин. Котелът се свързва с него чрез тръба с нужното сечение.

Материалът за нейното производство се избира така, че детайлът да бъде устойчив на въздействието на продуктите на горене, висока температура и механично износване.

Можете да проверите херметичността на съединението на газовите тръби с помощта на сапунен разтвор. Изтичането на газ ще се прояви с появата на мехурчета.

Преди започване на работата трябва да се уверите, че в комина няма остатъци от сажди, монтажен отпадък и др. При монтажа на тръбата за отвеждане на димни газове тя трябва да се разположи с лек наклон към газовия котел.

На изхода на уреда се монтира вертикален участък от тръба, дължината му до завоя трябва да бъде равна на поне два диаметъра на тръбата. Общата дължина на участъка за свързване към комина трябва да бъде минимална.

Етап #7 — подготовка за първото пускане

Преди пробния пуск отоплителната система се пълни с вода. Течността се изпомпва до достигане на налягане от 2 атмосфери. Изпомпването на водата се извършва възможно най-бавно, за да се отстрани максималното количество събран вътре въздух.

Освен това се проверява херметичността на системата. Всички течащи връзки трябва незабавно да се уплътнят.

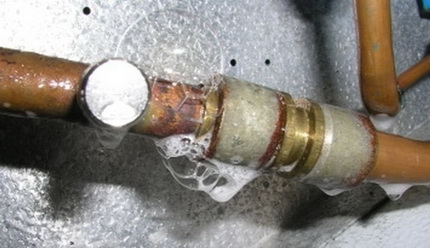

За откриване на недостатъчно плътни връзки по газовата магистрала трябва да се приготви сапунен разтвор и да се намажат всички връзки с него. След това да се наблюдава.

На некачествените участъци ще се появят въздушни мехурчета. Всички открити неизправности трябва да се отстранят и да се извърши повторна проверка. Първото пускане на оборудването трябва да се извършва само в присъствието на представител на газовата служба.

Изводи и полезно видео по темата

Във видеото подробно се разглеждат нормативните изисквания за монтаж на стенни газови котли:

Видеото разказва за схемата на свързване на стенния котел:

Видеото демонстрира процеса на инсталиране на стенния котел:

Монтажът на газов нагревателен агрегат е отговорна и доста сложна операция, от качеството на изпълнението на която зависи безопасността на всички, които живеят в къщата. Затова представителите на газовите служби настоятелно не препоръчват да се занимавате с това сами.

Да и производителите на отоплителни уреди настояват за това. Затова дори и опитните домашни майстори е по-добре да потърсят помощ от професионалисти, което гарантира дълготрайна, а най-вече безопасна експлоатация на устройството.
