Ремонт на топлообменник на газов котел със собствени ръце + инструктаж за ремонт и подмяна на детайла

Съгласете се, Вие не винаги следите за котела и се стараете да го проверявате възможно най-рядко. В същото време Вие може да обичате сами да поправяте домакински уреди и не непременно заради икономия. Ако отдавна използвате котли, то знаете за особеността на техните топлообменници като части, поради които често се случват повреди. Ако искате да извършите ремонт на топлообменник на газов котел със собствените си ръце, прочетете нашите инструкции и се уверете, че това съвсем не е сложно.

От нашата статия Вие ще научите как да извадите от котела първичния и вторичния топлообменник. Освен това Вие ще се научите да се грижите за тези части и да ги ремонтирате. Ако не сте запознати с устройството на котела, то, освен всичко друго, ще разберете устройството на топлообменниците, ще научите за тяхното местонахождение и принцип на действие.

През топлообменниците на котлите преминава много вода, с времето те се запушват, понякога се деформират. В статията сме предоставили важна информация за тяхното почистване, ремонт и подмяна. Ще разкажем за топлообменниците достатъчно, за да можете сами да ремонтирате тези части на котела.

Първичен топлообменник на газов котел

Първичният, или просто топлообменник, е голяма част във вид на тръба с извивки, през която преминават тънки пластини. Такава форма и самият прибор също наричат серпентина.

Производителите правят топлообменници от неръждаеми метали като мед и неръждаема стомана. При различните марки котли те почти не се различават по конструкция — кожухотръбна във форма на серпентина.

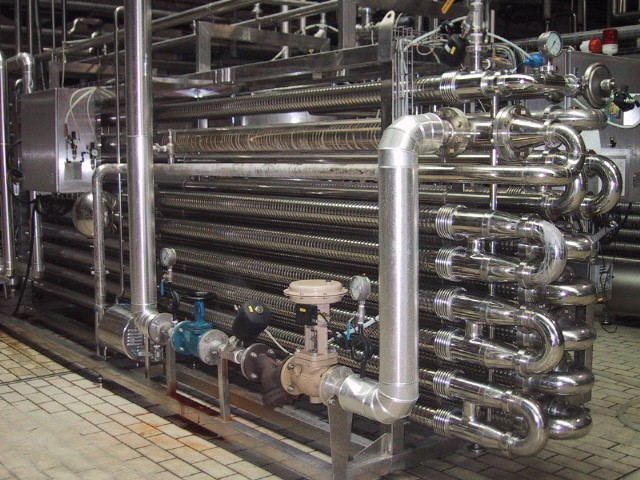

Топлообменниците-серпентини се използват активно в промишлеността. В тях понякога се комбинират две системи: вода и пара, вода и антифриз, вода в два пътя

Устройството предава топлинна енергия от газа към топлоносителя – обикновено това е вода. Агрегатите се различават по мощност, и колкото по-голяма е дължината на тръбата и броят на ребрата (извивките), толкова тя е по-висока. Топлообменникът работи добре, докато сажди отвън и соли отвътре не се натрупват в излишък. След това се нарушава циркулацията и намалява топлопроводността на стените. Топлообменниците трябва да се почистват навреме и да се защитават с филтри за вода.

В конструкцията на котела първичният топлообменник се намира в горивната камера, отгоре над пламъка на основната горелка. Материалът на изработка с висока топлопроводимост задържа добре топлината и я губи достатъчно бързо, колкото е необходимо. Благодарение на тесните пластини топлинната енергия се разпределя по-равномерно. Първичният топлообменник е основният нагревателен елемент на газовия котел, ако не броим горелката.

Ремонт на първичен топлообменник

Топлообменникът се разваля поради некачествен топлоносител или материали, от които е изработен, както и поради други фактори. Налягането, високите температури и техните колебания водят до пукнатини, поради което елементът започва да работи по-слабо и с времето се счупва. Срокът на работа на топлообменника може да се удължи, ако се подава пречистена вода и котелът не се претоварва.

Отстраняването на пукнатините ще бъде по-трудно, отколкото на запушванията. За целта топлообменникът се запоява. Подбира се припой от същия материал като самия агрегат. Топлообменниците на котлите обикновено се изработват от мед, по-рядко – от чугун или стомана. В състава се добавят алуминий, силиций, манган, никел и цинк.

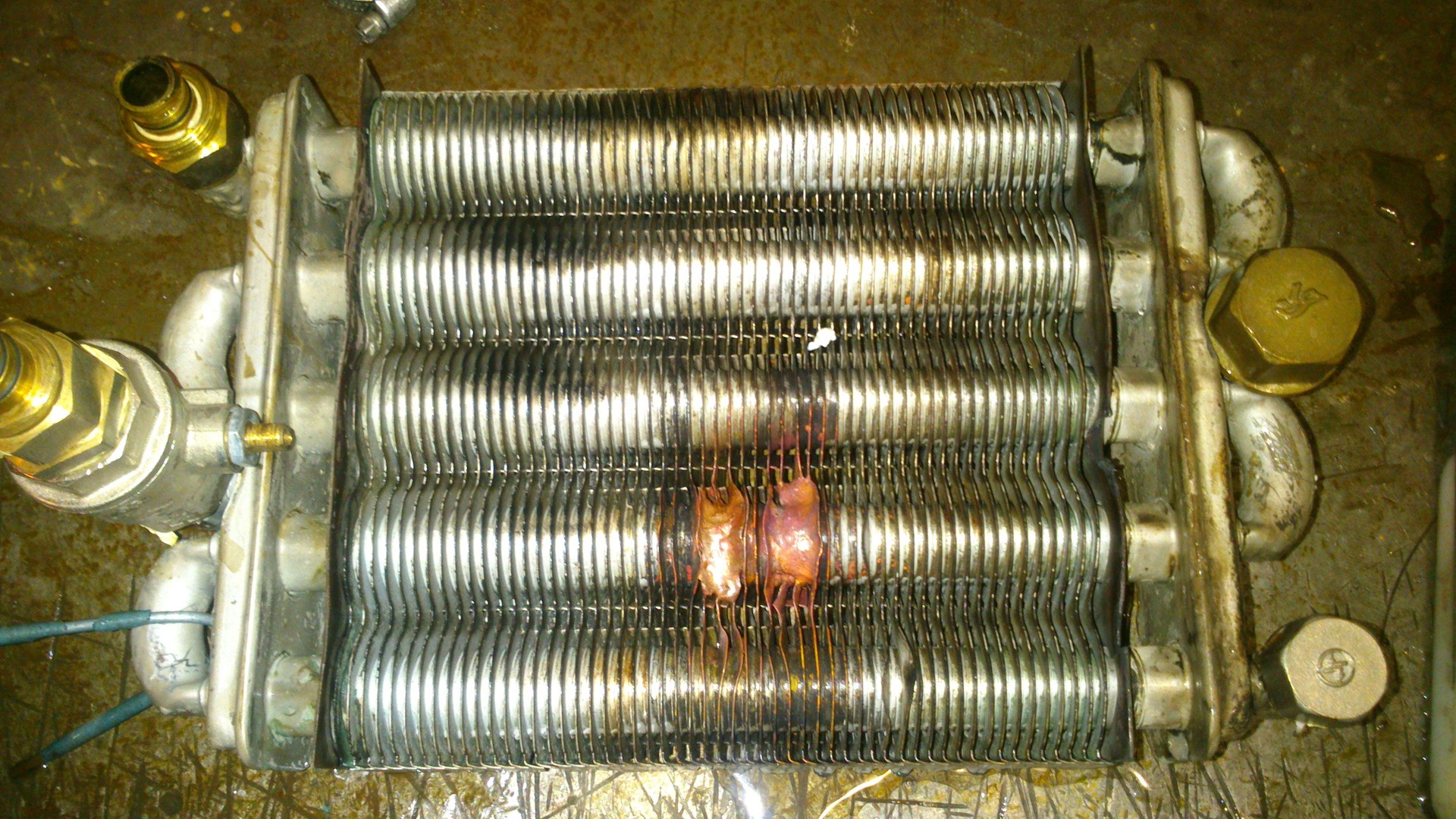

Течове на първичния топлообменник могат да се появят поради въздействието на пламъка, хидроудари, а в някои случаи до тях води корозия.

Допълнителни изисквания към припоя:

• температура на топене не по-ниска от 700 °C;
• достатъчен вискозитет;
• течливост същата като на топлообменника.

Медно-цинковите припои се смятат за едни от най-добрите. Използват се за запояване на повечето цветни метали с по-висока температура на топене от тази на самия спомагателен материал. За човешкия организъм по-безопасни са припоите с включвания на силиций или калай – до половин процент.

Медно-фосфорните материали е по-добре да се избягват, а ако все пак се запоява с тях топлообменници, то без натоварване като удари или виброудари. Успешно избраният припой е половината работа.

Топлообменниците се запояват с газови горелки и поялници. Преди запояване нужното място се почиства с дребнозърнеста шкурка и се избърсва с парцал с разтворител, а след това се нагрява. Участъкът се нагрява със сешоар или слаба горелка/поялник. В този момент важното е да се попадне в температурния коридор и да се отчете последващото охлаждане. Едва забележимите повреди се откриват по малки петна със зеленикав оттенък.

Преди загряване се източва водата, а остатъците ѝ се отстраняват с компресор или се издухват през гъвкав маркуч. Маркучът се фиксира на резбата, ако има накитна гайка и това позволяват конструктивните особености. Ако се остави вода, тя ще отнема част от топлинната енергия.

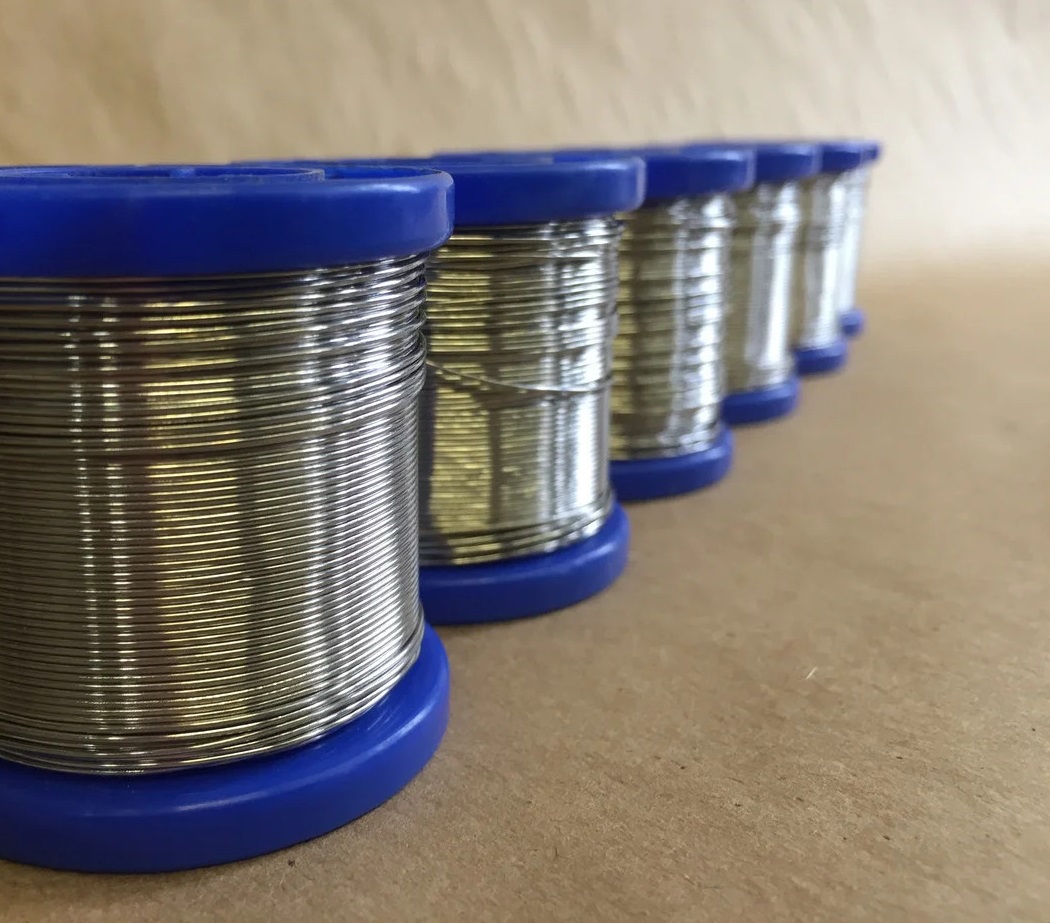

Макари с припой: при високи температури материалът омокря основата и се разтича по нея, попада в най-малките пролуки и се разтяга, в резултат на което се появява междинен слой от съчетание на основата и припоя.

Предпочитат се припои във вид на тел или пръчка: разтопеният край при запояване ще потъне добре във флюса, който ще залепне върху него. Ако върху самия топлообменник телта лежи твърде прекъсващо или рохкаво, предварителното нагряване е било слабо. След работа мястото на запояване понякога се покрива с термоустойчива боя – за по-добра изолация.

През следващите две седмици запозоният участък се проверява ежедневно за цялост. При първото открито изтичане си струва да се обърнете към майстор. Ако то се появи през първите две седмици, значи запояването е било некачествено.

Флюсът подхожда универсален, както и флюс-гел за запояване. Избягвайте колофон, необичайни варианти като аспирин и други.

Почистване на първичен топлообменник

Купете разтвор за измиване на топлообменници – той премахва дори силно замърсяване. Използвайте специални четки и стъргалки за ръчно почистване на достъпните места вътре и отвън на обменника. Отстранете саждите.

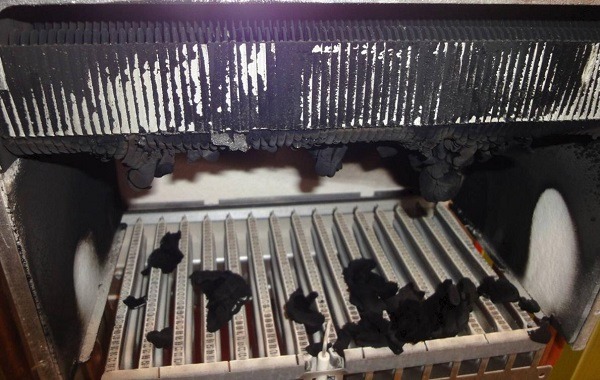

Саждите се появяват поради прекалено интензивната работа на котела и малки изтичания на гориво. Със специална метална четка може да се отстрани по-голямата част от нагара.

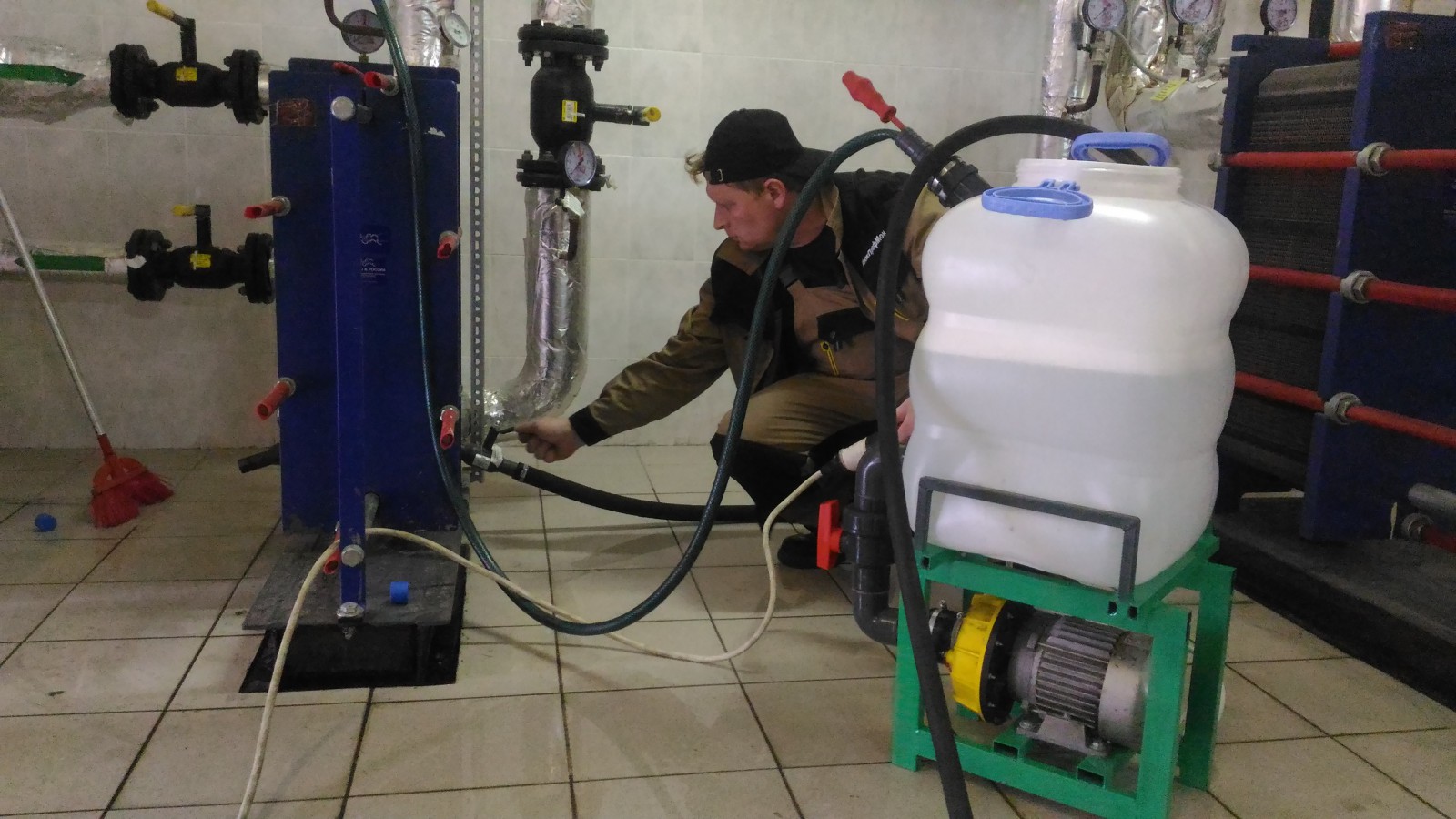

При сложна ситуация поръчайте химическо промиване. Майсторите ще почистят обменника чрез бустер, в който ще добавят киселина – например сулфаминова. След специалната обработка няма да останат стари и устойчиви отлагания. А може да измиете топлообменника самостоятелно. За това предлагаме да използвате следната инструкция.

Почистването е възможно и без разглобяване – при хидродинамично промиване. Малки частици под високо налягане ще премахнат всяко замърсяване.

Подмяна на стар или счупен топлообменник

За да извадите обменника за измиване или подмяна, първо трябва да изключите котела от газоподаването и електрическата мрежа. След това се сваля предният панел на котела и се спират подаващата и връщащата тръби на отоплението. Топлоносителят се източва през изпускателния кран на котела.

По-нататъшните действия изискват по-голяма точност и концентрация на усилията:

1. Премахваме крепежите на тръбата, която подава газ в горивната камера. Откачваме този патрубок.
2. Освобождаваме капака на горивния отсек от подходящите комуникации: отвеждаме настрани електродите за запалване и контрол.
3. Сваляме датчиците от горивната камера. Отвиваме крепежите на нейния капак и сваляме последния.
4. Откачваме и изваждаме вентилатора.
5. Премахваме фиксаторите от тръбите, които водят към първичния топлообменник. Отвеждаме тези тръбички.
6. Откачваме горивната камера от стената на котела и я преместваме навън.
7. Отвиваме метизите на горния капак на горивния отсек. Сваляме горната част.
8. Премахваме крепежите, които държат първичния топлообменник, и го изваждаме.

Сега можем да заменим неизправния обменник с нов. Закрепваме го в горивната камера, отделно от котела. Фиксираме по периметъра с метизи и връщаме на място горния капак.

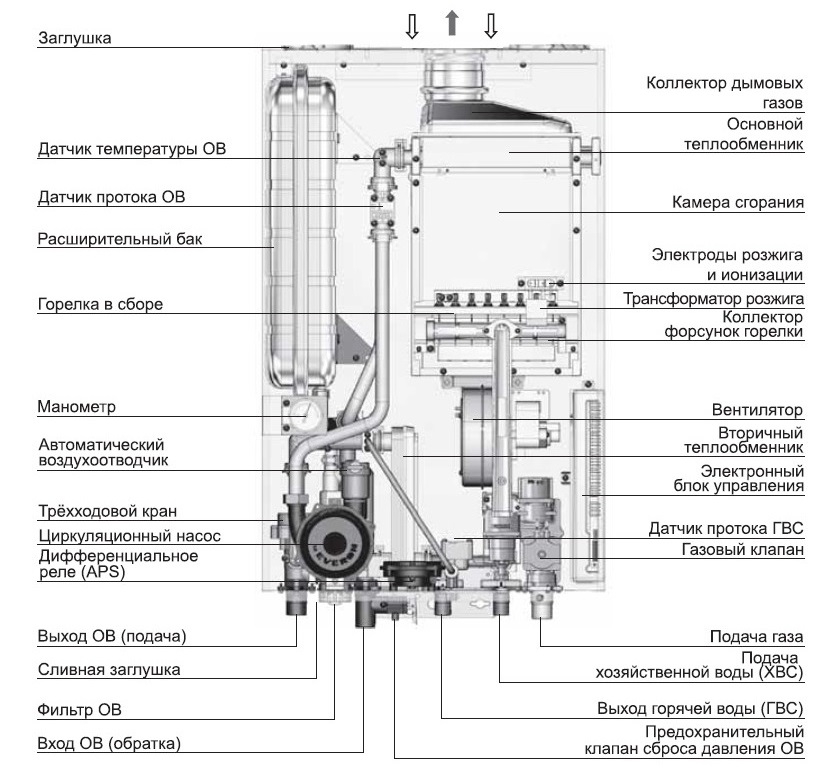

Схема на вътрешното устройство на котел Navien Deluxe Coaxial за природен и втечнен газ с горивна камера от турбинен тип и първичен топлообменник от неръждаема стомана

Прикрепете горивния отсек обратно към вътрешната стена на котела. Закрепете предния капак. Върнете на мястото им всички откачени части и свалените възли до горивната камера.

Прегледайте как изглеждат уплътненията вътре в газовия котел и още преди монтажа на топлообменника ги сменете на необходимите връзки. След пълното сглобяване подгответе котела за работа и направете пробен пуск.

Вторичен топлообменник на газов котел

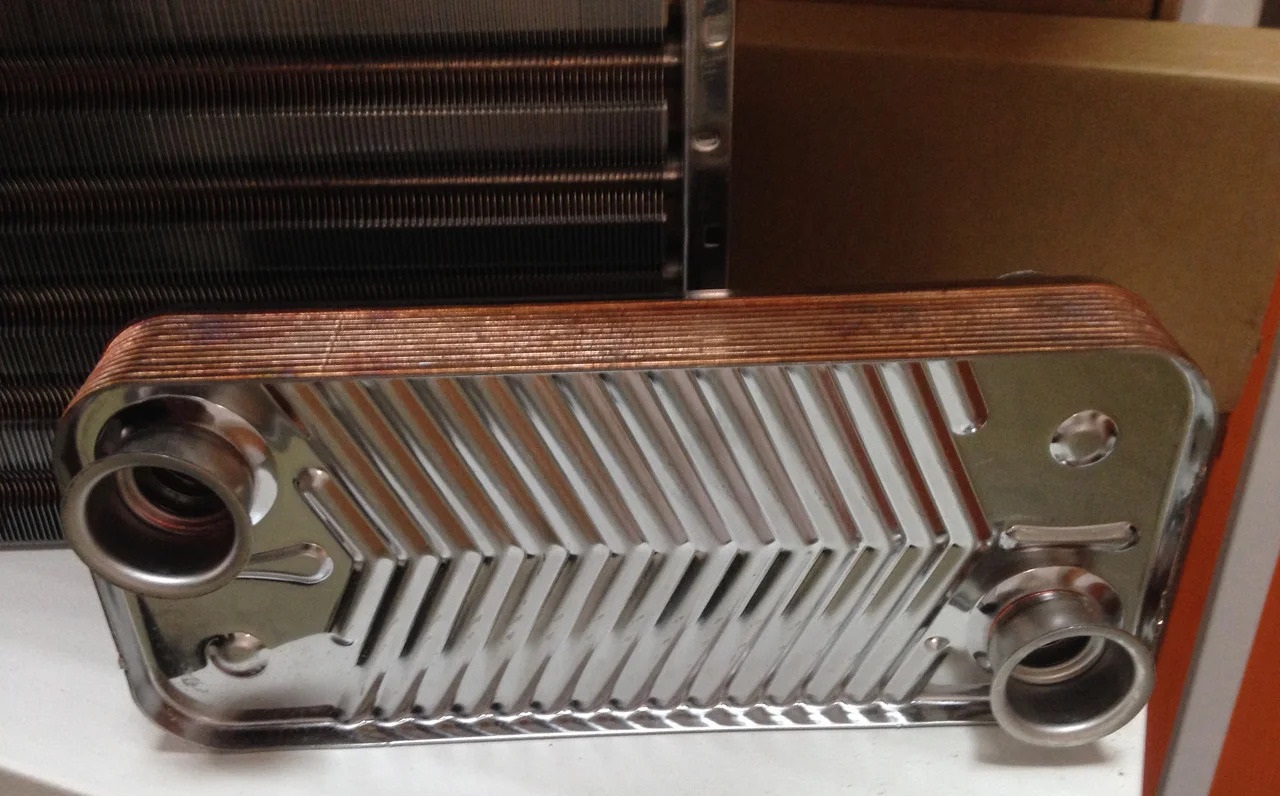

Наричат го още топлообменник за горещо водоснабдяване (ГВС). Той представлява правоъгълен уред с обединени помежду си вътрешни пластини от хранителна неръждаема стомана. Колкото повече са те, толкова по-висока е производителността на агрегата. Вътре те образуват от 8 до 30 слоя. Високата топлопроводност на материалите и обширната площ на взаимодействие осигуряват необходимия топлообмен при бързо движение на водата.

Всеки от слоевете представлява изолиран в рамките на топлообменника канал. Пластините имат релеф, от който се образуват тези ходове. Дебелината на преградите обикновено е 1 мм. Каналите имат ъгли, и колкото по-остри са те, толкова по-висока е скоростта на течността и обратно. Моделът на движение на водата бива едно- и многоходов — със смяна на посоката. Във втория случай се постига по-висока ефективност.

Вторичният обменник трябва да се мие ежегодно при ниско качество на водата и веднъж на три години, ако използвате омекотяващ филтър за нея

След отваряне на вентила за гореща вода на смесителя трипътен клапан насочва част от нагрятия топлоносител към вторичния обменник. След това горещата течност предава топлина на студената водопроводна вода в агрегата, след което от топлообменника излиза нагрята вода за подаване чрез смесителите в кухнята и банята.

Охладеният топлоносител след това излиза в тръбата, където се смесва с обратния поток — отработения топлоносител от отоплителната система, и отново постъпва в първичния обменник.

Вторичният топлообменник обикновено се намира под горивната камера. В различните котли го закрепват вертикално или хоризонтално настрани.

В котлите използват също комбинирани топлообменници — битермални. В тях комуникацията с гореща вода е обградена от канали с топлоносител за отоплителната система. Първо газът предава енергия на топлоносителя, а след това последният насочва част от нея към ГВС. Тъй като газовите котли с такива топлообменници са устроени по-просто, трипътният клапан не е необходим.

Ремонт на вторичен топлообменник

Вторичните нагреватели често се запушват, особено моделите с тесни канали. Без почистване те с времето се чупят и окончателно излизат от строя. Слой котлен камък вътре в агрегата намалява топлоотдаването, поради което котелът изразходва повече газ.

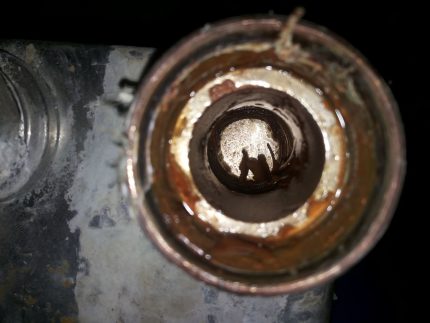

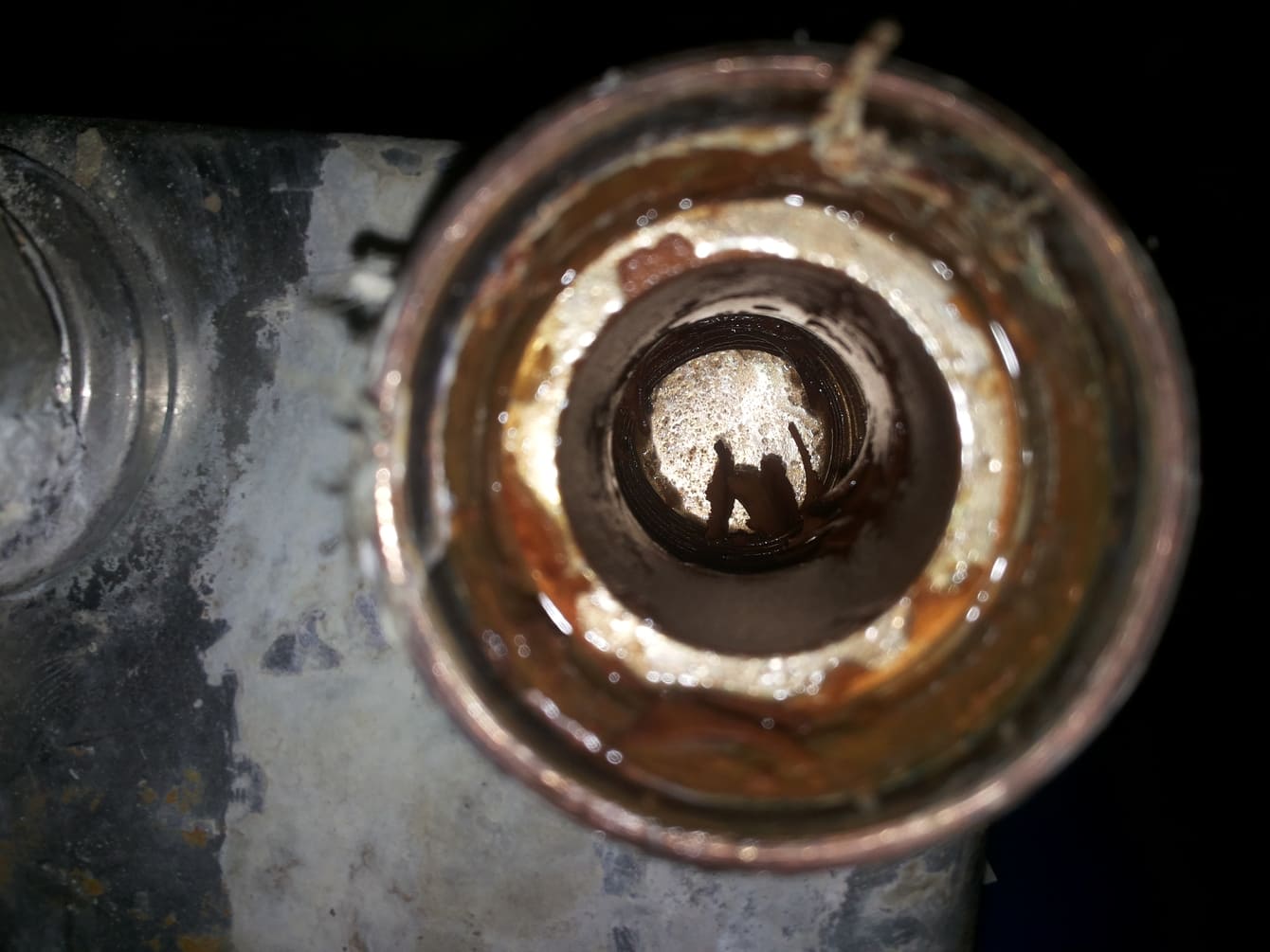

Солените отлагания, котленият камък и ръждата формират основната маса на замърсяването: освен вторичния топлообменник, няма да е излишно да се проверят и контурите на отоплението и горещото водоснабдяване.

За проблеми с топлообменниците съобщават кодовете на дисплея на котела. За този случай има план за действие.

Да разгледаме по-подробно проблема с вторичния нагревател:

1. Изваждаме вторичния топлообменник.
2. Гледаме местата на съединенията, вътрешните и външните резби. След предишното почистване състоянието им може да се е влошило. Подобно нещо се случва поради агресивните киселини. Износените сменяеми елементи заменяме.
3. Проверяваме цялостността. С топлообменника може да се е случил хидроудар. Много малка фистула (отверстие) ще открие само специалист.
4. Преглеждаме топлообменника по-добре, а за това викаме майстор. Силно повреденият агрегат заменяме.
5. Още в самото начало може да се открие замърсяване. Отлаганията търсим визуално във входните отвори. Вдухваме въздух в детайла и се ориентираме също по звука. Почистваме, ако топлообменникът е запушен. Парчета котлен камък могат да изпадат от него дори след лек удар.
6. Трябва да се избере 1 от 3 варианта за почистване: домашни средства като препарати и разтвори с лимонена киселина, специални смеси или професионално почистване.

Първо, изплакнете топлообменника със струя вода от студения кран. След това изсипете лимонена киселина в уреда и го поставете в кофа с вода. След това извадете топлообменника и наливайте вода в него, за да проверите проходимостта.

Ако тя постъпва бавно или не се движи, то пригответе наситен разтвор на оцет във вода и го налейте там. След това изплакнете с гореща вода и издухайте. По възможност използвайте въздушна помпа. Направете няколко цикъла с оцет.

Сред аргументите за професионално почистване трябва да се отбележи неудобството на конструкцията за почистване, трудностите в оценката на замърсяването, рискът от повреди поради самостоятелно механично въздействие.

Ако описаните стъпки не помогнаха, опитайте специални разтвори за почистване: почистващ гел или нископроцентен разтвор на адипинова киселина. Ако и този начин не даде резултат, тогава извикайте майстор или поръчайте професионално почистване.

Как да замените частта?

Специални знания за това не са необходими. За да извадите стария топлообменник за преглед или замяна, трябва да изпълните следните стъпки:

1. Изключете електрозахранването и спрете газа.
2. Свалете предния капак на котела.
3. Спрете студеното водоснабдяване за кръга на БГВ. Затворете вентилите на захранващата и връщащата тръба на отоплителния кръг.
4. Махнете капачката на отвора за източване. Източете цялата вода от котела.
5. Намалете налягането в системата при необходимост и отстранете въздуха.
6. Извадете електронната платка. За целта свалете необходимите крепежни елементи.
7. Извадете клемите от газовия клапан.
8. Извадете елементите на котела, които пречат на удобното извличане на вторичния топлообменник: входния патрубок на студеното водоснабдяване, водната арматура и прочие. Махнете съответните скоби, гайки и хомоти.
9. Изолирайте всички електрически възли и проводници с водоустойчив материал.
10. Развийте крепежните елементи, които държат вторичния топлообменник. Използвайте удобен инструмент. Понякога това може да се направи с шестостенен ключ. Производителите се стремят да поставят топлообменника на удобно място, така че по време на изваждането му да не се увреждат елементите на котела.
11. Извадете вторичния топлообменник и отстранете водата от него.

При свалянето е добре да запомните разположението на топлообменника, за да го монтирате обратно по същия начин или да поставите нов.

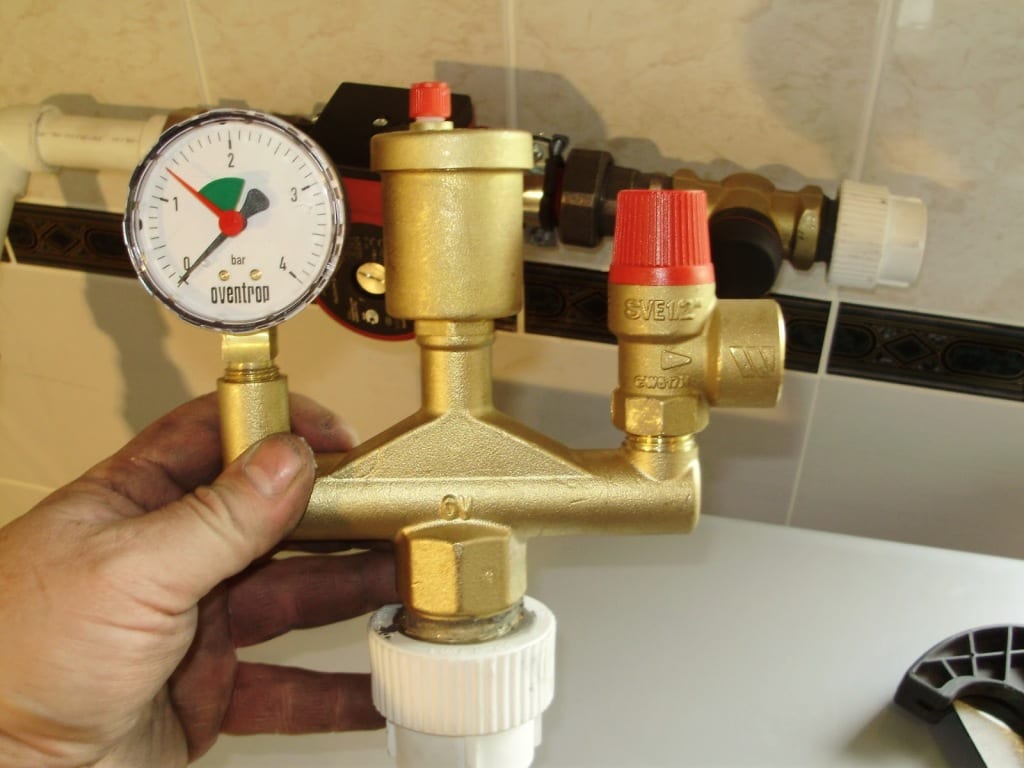

Група за безопасност на отоплителната система: ориентирайте се по манометъра (вляво) и при показания в т. нар. червена зона, изпуснете въздуха през въздухоотводчика (в средата).

Обработете с медна смазка съединенията, с които агрегатът се закрепва вътре в котела. Така ще го защитите от окисление.

Също така, сменете износените уплътнители, преди да върнете частта на мястото ѝ.

Изводи и полезно видео по темата

Как да извадите топлообменника от котела Baxi, начин за почистването му:

Почистване на първичния топлообменник с помощта на реагенти, преглед на средствата и крайния резултат:

Идея за ремонт на счупения вход на първичния топлообменник:

Разказахме ви за два вида топлообменници. Първичен – над горелката на горивната камера и вторичен – за подгряване на течаща вода. Сега разбирате по-добре устройството на газовите котли и значението на топлообменниците за тяхната работа. Също така дадохме два частично сходни алгоритъма за смяна на топлообменници.

При необходимост ще можете да пристъпите към запояване на тази част. Домашното измиване ще ви бъде по силите. Не забравяйте и за качеството на материалите, ако все пак се наложи да купите нова част.

Оставете коментари и задавайте въпроси. Разкажете за вашия котел. Напишете колко топлообменника има в него. Сменяли ли сте ги и колко време са издържали старите топлообменници? Напишете за това във формата за връзка, която се намира под статията.
