Коректор на газ: функции и периодичност на проверка на устройствата за коригиране на обема на горивото

Съгласете се, с газоснабдяването на апартамента е много по-лесно, отколкото с частна къща. Във вилата бойлер и газов плот, а особено котелът консумират метан в кубични метри, внимателно отчитани от задължителния от 2019 г. разходомер.

Но топлинната калоричност и налягането на синьото гориво са нестабилни, затова разходомерът може да отчита допълнително. Коректорът на газ може да оправи ситуацията, като е в състояние да сведе „навитите“ кубични метри до нормата на стандартното агрегатно състояние на метана. Особеното удобство на уреда – почти не изисква внимание.

Ще разкажем за него, ще обясним влиянието на температурата върху цената на магистралния газ и как коректорът допринася за намаляване на комуналните разходи.

Какво прави този уред?

Предназначението на коректора на обемния разход на газ се състои в измерване на налягане, температура и работните обеми на метаново гориво, записвани от разходомера. Уредът е оборудван с преобразуватели на сигнали по измерваните критерии, получени от газовия разходомер и анализирани от микропроцесора.

Коефициентът на свиваемост се изчислява или от самия коректор (ГОСТ 30319.2-2015), или се замества според предварително зададената стойност.

Оборудването на разходомера за природен газ с коригиращ уред е възможно както при „външно“, така и при „вътрешно“ разположение. През зимата метанът ще бъде еднакво студен.

Резултатите от измерванията позволяват да се преобразуват консумираните кубични метри природен газ в обем при стандартни условия на метан по ГОСТ 2939-63, като се вземат предвид условно-постоянните параметри на газовото гориво – плътност при стандартни условия, съдържание на CO₂ и N₂.

Допустимите отклонения на относителната грешка в пълния диапазон на работните температури са:

• по измерване на налягане +/-0,4%;
• по измерване на температура +/-0,3%;
• по привеждане на обема към стандартни условия +/-0,5%;
• по измерване на обема на метан в работни условия +/-0,05%.

С натрупването на данни от коректора за параметрите на постъпващия газ, те се архивират на 60-минутен интервал. В зависимост от модела на уреда, в него се съхраняват данни за последните 270-365 дни към момента на достъп до архива. Архивираните данни се съхраняват на смарт карта.

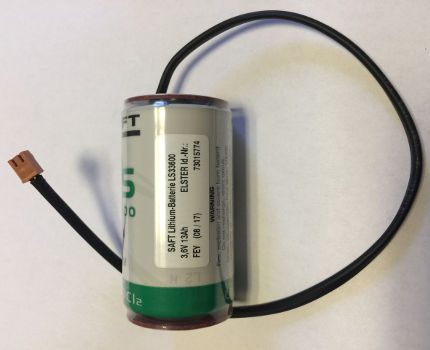

В уреда има поне два захранващи елемента. Те трябва да се сменят едновременно с проверката на устройството, т.е. на всеки 5 години.

Автономният блок за захранване на устройството ще го осигури с енергия за поне 7 пълни денонощия, при условие че активността на интерфейсния екран е не повече от 15 минути през този период. Трябва да се има предвид, че основният източник на захранване на уреда за корекция на данни за метан е битовата електрическа мрежа чрез преобразувател на променлив ток в постоянен с напрежение 9 V (ток 100 A).

При необходимост работните функции на коректора могат да се използват за контрол на разхода на синьо гориво, като се зададе дневен и месечен лимит за проследяване на остатъка.

Особености на инсталирането на коректора

Уредът за корекция на отчетните характеристики по метан се свързва към разходомер, оборудван с импулсен изходен сигнал (честотен диапазон до 2-8 Hz, тегло на импулса 0,01-100 m³). Също така е допустимо свързване към газомер с позиционно-кодиращ механизъм (енкодер), инсталиран в броячната глава.

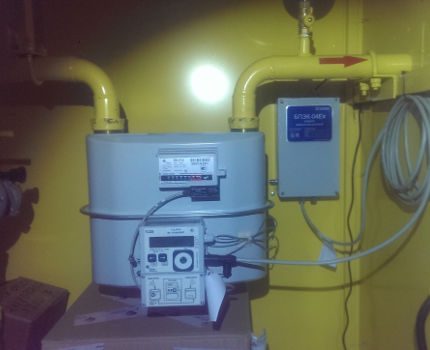

Физическото закрепване на уреда за корекция (стандартизация) на данните за потребения обем газово гориво се извършва върху корпуса на брояча (при наличие на монтажно място), на конзола или на стена. Корекционното устройство тежи обикновено до 3 kg.

Задължително е заземяването на коректора с помощта на правоъгълна шина с напречно сечение от 4 mm². Външните устройства се свързват към уреда с екраниран кабел с напречно сечение на жилото от 0,25 mm² и дължина не повече от 10 m.

Начини за интегриране на разходомера с коректора

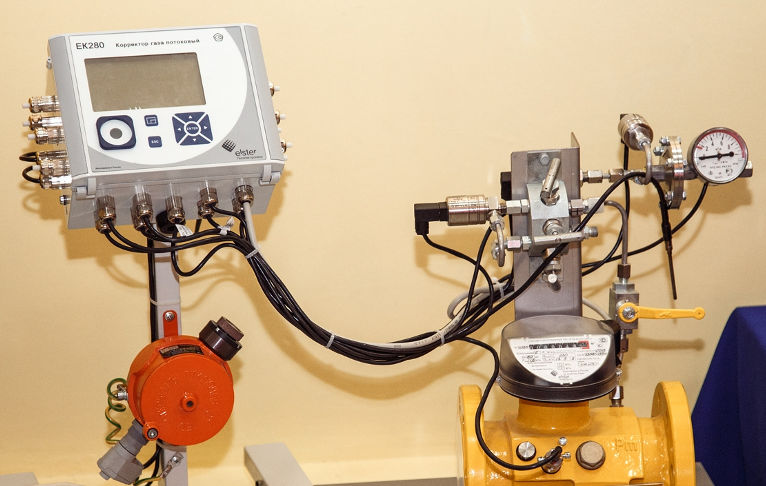

В първия вариант елементите за контрол на газопотреблението се доставят отделно: газомер с електрически изход (например двойка рийд суич-магнит); датчик за налягане с унифициран токов изход; температурен датчик (електронен термометър на съпротивлението); коригиращ уред за стандартизация на характеристиките на потребения обем газ.

Ако европейските модели на подобни устройства са предимно едноканални, то местните уреди по-често са проектирани за два канала и повече (т.е. за два разходомера и повече).

Обединени в комплекс, тези устройства образуват единна система от средства за измерване. Въпреки това, те могат да се използват в това качество само след съгласуване с местното подразделение на Държавния стандарт. Предимството на този комплекс е допустимостта за стандартизация на показанията от няколко газомера (т.е. от няколко входа на газопровода).

Недостатък на подобна система са различните срокове за проверка на нейните елементи, сред които най-често ще се налага да се проверяват сензорите за температура и налягане. По-лесно ще бъде да не се извършва проверка на последните, а просто да се заменят с нови. Общото предимство на такъв измервателен комплекс е, че крайната му цена е по-ниска от тази на фабрична многоканална система.

Във втория вариант измервателният комплекс се създава изцяло в предприятието-производител. Тук е важно да се избере система с близък междупроверков срок на елементите. Например, при ротационния газомер ЛГК-Ех срокът за проверка е две години, а при коректора и сензора за налягане – 5 години. Това означава необходимост от извършване на проверка на целия комплекс 2,5 пъти за петгодишен интервал на употреба, което е неудобно и неизгодно.

Как да настроите уреда?

Въвеждане на постоянни данни не се изисква, те са въведени в предприятието-производител на устройството. Т.е. след инсталиране и свързване на кабелите към източника на данни (газовомер) коректорът е напълно готов за работа.

Достъпът до промяна на данните на коректора е разделен между три страни – метрологична служба, газоснабдителна организация, с която е сключен договор за обслужване, и потребителят. Всяка страна има свой код (осемцифрена комбинация от цифри), който отваря достъп до програмното меню на устройството.

На потребителя е предоставен най-нисък приоритет на достъп, а най-висок – на метрологичната организация. Фактически на потребителя е достъпно само управление на извеждането на данни на интерфейса на уреда – пълен или кратък режим на показване.

Внасянето на промени в параметрите, необходими за изчисляване на обема на потребеното газово гориво („метрологична“ част от софтуера), се допуска само при официално калибриране, извършвано единствено при проверка на коректорите на обема на природния газ. Бутонът на калибровъчния ключ е защитен от окачен пломб (лесноразрушима!).

Периодичност на извършване на проверка

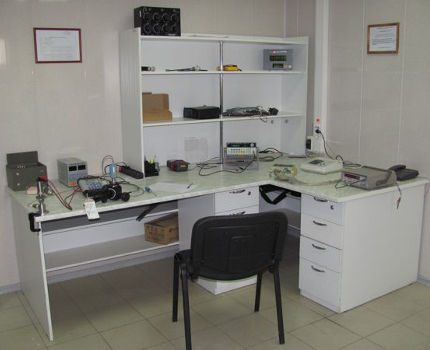

Извършването на проверка за валидност на измерванията, осъществявани от уреда за корекция на потребения обем природен газ, се изисква веднъж на 5 години (при условие на техническа изправност на коректора през този период).

Изискванията за междупроверковия интервал за корекционното устройство и газомера не са задължително еднакви. Периодичността на проверка на целия комплекс зависи от уреда в неговия състав, който трябва да се проверява по-често.

Методите за проверка се разработват от производителите на корекционни уреди със задължително съгласуване в ФГУП „ВНИИМС“ или регионалните ФБУ „ЦСМ“. Правото за извършване на проверочни изпитания се предоставя на държавната метрологична служба (ФБУ „ЦСМ“) или на частни метрологични служби, които имат съответния аттестат от Росакредитация.

Цели на корекцията на показанията на разходомера за природен газ

Отбележете, че although паспортният диапазон на работните температури на разходомера може да бъде +/- 40^оС, това няма никакво значение за температурния коефициент, който повишава цената на газовото гориво.

Правилата за гражданско газоснабдяване за комунално-битови цели №549 утвърждават необходимостта от умножаване на изчисления от брояча обем на потребения метан по коефициент за привеждане към стандартни условия (означение – Vп), нормирани по ГОСТ 2939-63:

• температура на газа – 20^оС (също 293,15^оК);
• налягане на газа – 760 мм живачен стълб (също 101,325 kN/m²);
• влажност на газа – равна на нула.

Тъй като «външните» температури през календарната година се променят, към потребения обем газ се прилагат различни коефициенти за привеждане към «газовия стандарт» – през зимните месеци те винаги са по-високи.

Стойностите на тези коефициенти се определят от Федералната агенция по метрология. По-конкретно, от 2019 г. в регионите на Русия действат температурни коефициенти, определени със заповед №1053.

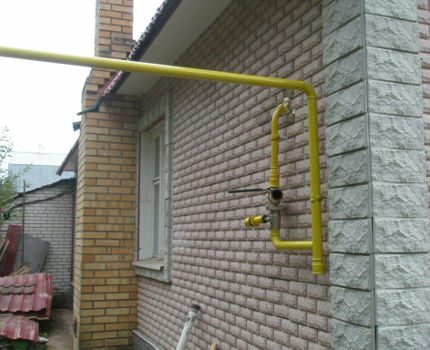

Тъй като при газификацията на частния сектор не рядко се използва най-простата разпределителна схема (въздушка), то охлаждането на метана, повишеният отбор на гориво и падането на налягането в газопровода – обичайно явление. Затова да се поставя уред в ГРП е безполезно.

За да избегне умножаването на потребения обем с установения от нормите регионален коефициент, собственикът на къщата трябва да избере за отчитане на газопотреблението разходомер, оборудван с термокомпенсатор.

Местоположението на газовия брояч – външно (извън дома) или вътрешно (в техническо помещение) – няма значение. Тук или плащане на потребения обем метан с отчитане на температурния коефициент, или инсталиране на разходомер за газ с вграден термокомпенсатор.

Устройството, което компенсира температурните колебания на газовото гориво, представлява биметална пластинка, вградена в механизма за измерване на обема при преминаване на метана през брояча. Под въздействието на температурата на природния газ пластинката се огъва по определен начин и влияе върху процеса на отчитане на газопотреблението така, че показанията да съответстват на стандартните условия на състоянието на горивото.

Каква е ползата от коригиране на потреблението на газ?

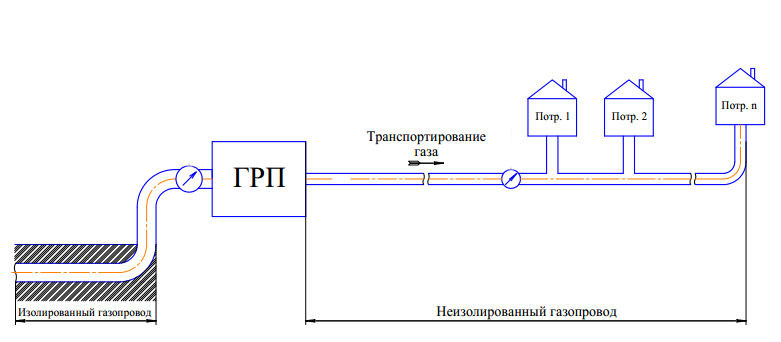

До потребителите в населените места газовото гориво се доставя от магистралния газопровод чрез система от общи колектори с високо и средно налягане, простираща се на десетки километри.

Преди предаването на обемите газ на компанията, която директно доставя горивото на крайните потребители по отклоняващите газопроводи, на изхода от газоразпределителната станция се извършва измерване на основните параметри на метана – обем (или разход), температура и налягане. Тези параметри пряко влияят върху доходите на организациите, участващи в транспортирането и разпределението на метан до домакинствата.

Затова привеждането на обема на изгорения метан в котли, бойлери и газови печки до стандартните температурни условия по ГОСТ 2939-63 първоначално се извършва в интерес на доставчиците на природен газ.

Удобство за регионалните газови служби

През студените зимни месеци налягането в газопровода-«въздушка» намалява, тъй като стойността му е право пропорционална на температурата на газа (закон на Шарл). При това плътността на газообразното гориво нараства, а обемът намалява (закон на Бойл-Мариот).

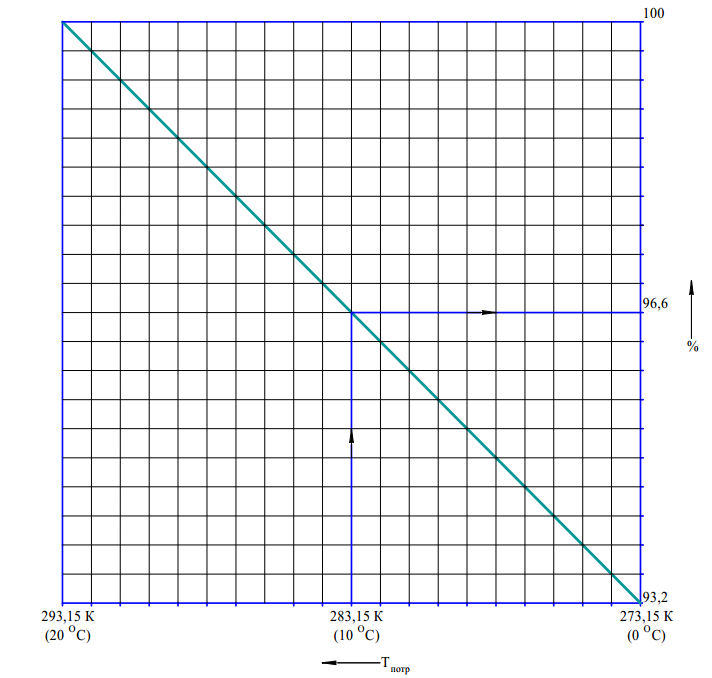

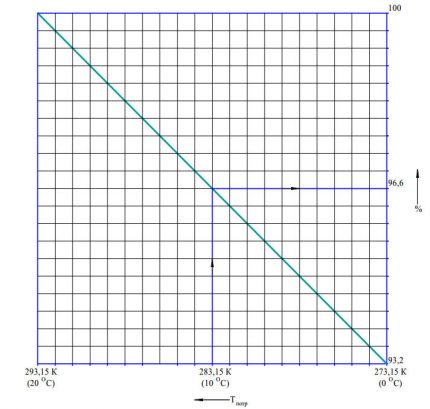

На графиката е показана процентната промяна на дела от първоначалния (постъпил в ГРП) обем метан в газопровода-въздушка в зависимост от намаляването на температурата на синьото гориво с един градус

В резултат на това се наблюдава така нареченият дисбаланс между доставения и консумирания обем синьо гориво. Тоест, домашният газомер ще регистрира по-малък брой кубични метри метан, отколкото реално са изразходвани от отоплителните уреди на вилата.

И обратно, при летни температури над 20^оС газомерът на частната къща ще покаже по-голямо потребление на метан, отколкото реално е постъпило. Между другото, през лятото от домакинствата се изгаря по-малко природен газ, тъй като основният му разход е свързан с отоплителния период.

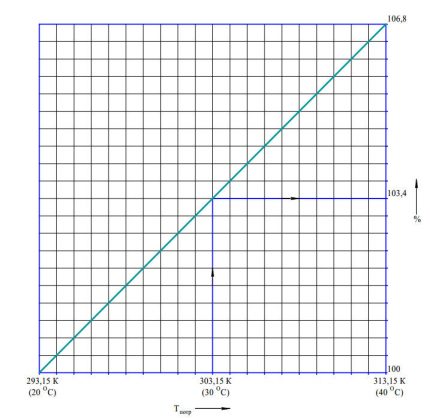

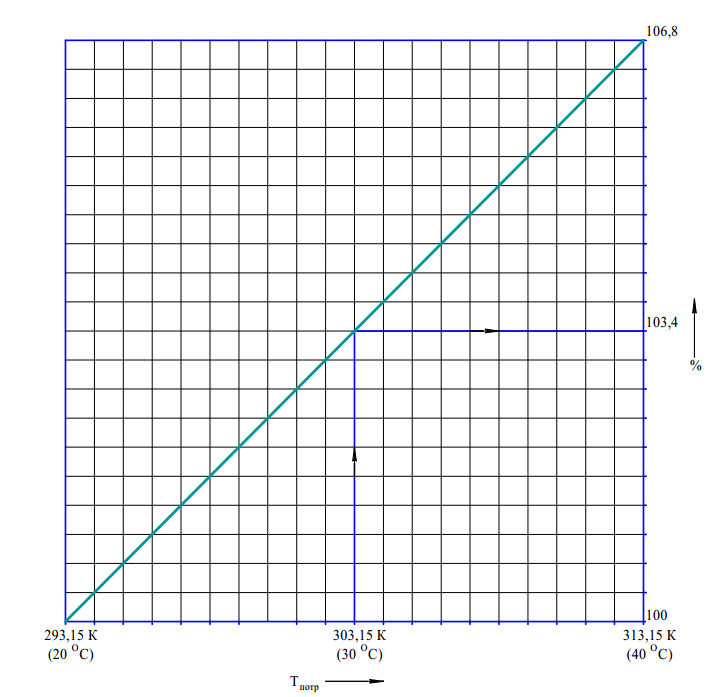

Графиката отразява зависимостта на изменението на обема на обемния дял на газа при неговото загряване с един градус след излизане от ГРП и следване към потребителите по «въздушката»

По този начин използването от домакинствата на пълноценен газов коректор или само термокоректор, или заплащането на консумирания обем метаново гориво с надбавъчни коефициенти обикновено се извършва в полза на газоснабдителната организация.

Но в една, между другото, доста често срещана ситуация с газоснабдяването, уредът, коригиращ параметрите на синьото гориво, може да донесе реална полза на собственика на дома.

Изгода за собствениците на домакинства

През студените месеци живущите в крайградска недвижимост ги тревожи друг проблем – изключително ниското налягане в газопреносната мрежа, което усложнява процеса на отопление на къщата. Пламъкът над горелката едва мъждее и котелното оборудване или се изключва самостоятелно, или загрява топлоносителя в домашния отоплителен кръг не повече от 60^оС.

Прилагането на коефициентна надбавка към консумирания от домакинството обем природен газ е свързано с изменението на обема на горивото при преохлаждане или прегряване в процеса на доставка по неизолирана (въздушна) тръба.

Причината за слабата подавка на газ през зимата е ясна – отопителните подови и стенни котли на домовете изгарят повече метан, иначе домакинствата не могат да се отопляват. И повечето собственици на крайградски вили с целогодишно обитаване се примиряват с отслабналото налягане в газопровода, като допълват газовите топлоагрегати с котелно оборудване на алтернативни видове гориво (дървесина, въглища).

Те обаче не осъзнават, че не само са принудени да търпят студена атмосфера в дома всяка зима, но и да надплащат за кубичните метри газ!

Според „газовия“ закон на Бойл-Мариот при падане на налягането в газовата среда нейният обем нараства. Т.е. когато в „газопровода“ налягането намалява, обемът на постъпващия към разходомера метан се увеличава и броячът започва да навърта несъществуващи кубични метри. Надплащането по „навъртаните“ газови сметки може да достигне 5-7% за отоплителен сезон.

И само разходомер с електронен коректор на природния газ, настроен според „местните“ параметри на стандартизация на метана от официална метрологична служба, ще позволи на потребителите да заплащат изгорените от топлинното оборудване кубични метри синьо гориво според действителния разход.

Изводи и полезно видео по темата

Как да използвате менюто на уреда за корекция на обема на консумирания газ (на примера с EK270):

Как е устроен уредът за стандартизация на обема на метана отвътре (на примера с СПГ 741):

Как да четете и настройвате параметрите в менюто на коректора (на примера с СПГ 761):

С дооборудване на газовия разходомер с коректор икономията на разходи за консумирания газ ще бъде забележима, ако потреблението на синьо гориво е повече от 4 кубични метра на час. Защото, ако със слабото налягане в захранващия домакинството газопровод трябва да се примирите, то надплащането за несъществуващи обеми потребление на газ няма смисъл да търпите.
