Как се обустройва котелно помещение в частен дом: норми за проектиране и устройство

Когато няма достъп до централизирана отоплителна система, се налага да се изгради автономна котелна.

Ако се подходи професионално, котелната в частен дом ще осигури висока ефективност (КПД) на отоплителната система като цяло, а експлоатацията ѝ ще бъде безопасна и дълготрайна.

В този материал ще разгледаме подробно процеса на избор на отоплителен уред и ще ви кажем на кои моменти задължително трябва да обърнете внимание. Освен това ще стане въпрос за избора на правилното място за котелна и правилата за нейното обзавеждане и вентилация.

Избор на котелно оборудване

Котлите се различават по редица параметри – използвано гориво, мощност, начин на инсталиране, принцип на работа (едноконтурни и двуконтурни).

Гориво за отоплителни котли

Котлите в частните домове могат да функционират на следните видове гориво:

• природен и втечнен газ – евтин горивен ресурс, газовите котли могат да се превключват от един вид газ на друг;

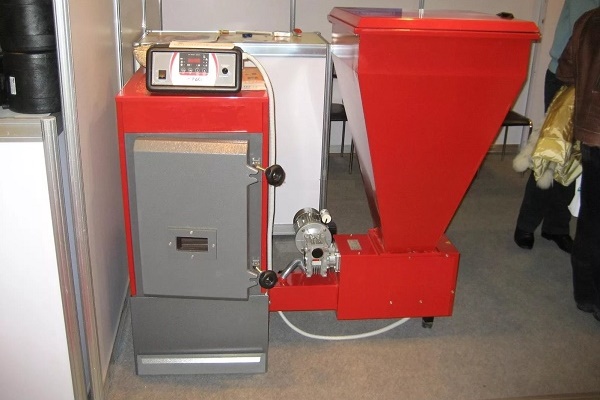

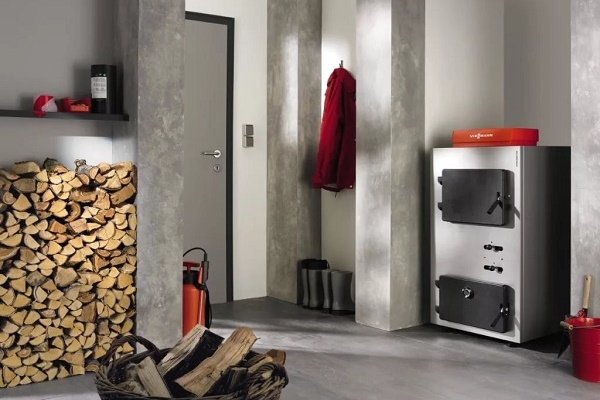

• твърдо гориво – работата на твърдогоривния котел трябва да се наблюдава и редовно да се добавят дърва, въглища, торфени брикети, кокс;
• течно дизелово гориво (нафта) – течногоривните котли спасяват в ситуация, когато наблизо няма нито газова магистрала, нито възможност да се докарва втечнен газ в бутилки, а ако с времето се появи перспектива да се сдобиете с газ, то той лесно може да се пренастрои на по-добър вид гориво;

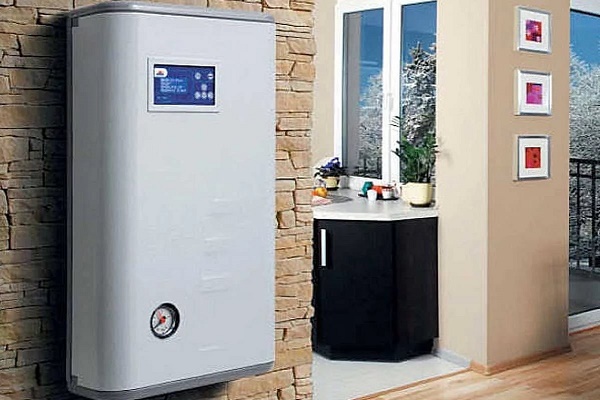

• електричество – скъп, но екологично чист горивен ресурс.

Не е лошо да имате два котела, електрически и на твърдо гориво, за да намалите разхода на електроенергия.

Как да определим мощността на котела?

Колкото по-обширно е отопляемото пространство, толкова по-мощен трябва да бъде котелът. Добавяме разход на мощност за подгряване на вода за душ, вана, кухня и естествени загуби на топлина.

Приблизително изчисление (пример):

За да се отоплят 10 кв. м от къщата, е необходима 1 kW мощност. Ако общата площ на къщата е 150 кв. м, то необходимата мощност на котела е 15 kW + 10% за горещо водоснабдяване и топлинни загуби + 20% за резервен запас, в противен случай оборудването ще се износва физически, като работи на пика на техническите си възможности. Получаваме мощност на отоплителния котел не по-малко от 19,5 kW.

По-подробно за изчислението на мощността на отоплителния котел можете да прочетете в този материал.

Сравнение на начините на инсталиране

По начина на инсталиране отоплителните котли се подразделят на две групи:

• подове – за тях е необходимо отделно помещение (котелно) и спазване на някои задължителни изисквания в него;

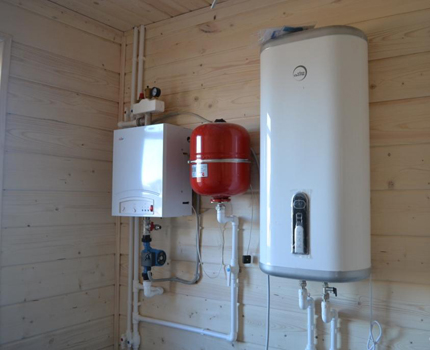

• стенни – в компактен по размер корпус са събрани топлообменник, циркулационна помпа, разширителен съд, система за отвеждане на продуктите на горене, автоматика за управление и осигуряване на безопасност, температурни датчици и т.н.

Максималната мощност на стенна мини-котелна е 60 kW. Ако мощността не надвишава 35 kW, тя може да се инсталира в кухня, коридор. Малките габарити на стенните модели дават възможност да се мине без отделно помещение – всичко това е актуално за частни къщи с малък и среден размер.

Газовият стенен котел е чувствителен към химичния състав на водата. За да не се повреди оборудването преждевременно при твърда вода, се препоръчва да се монтира филтър на водопровода или след края на отоплителния сезон всеки път да се прави ревизия на котела и тръбите.

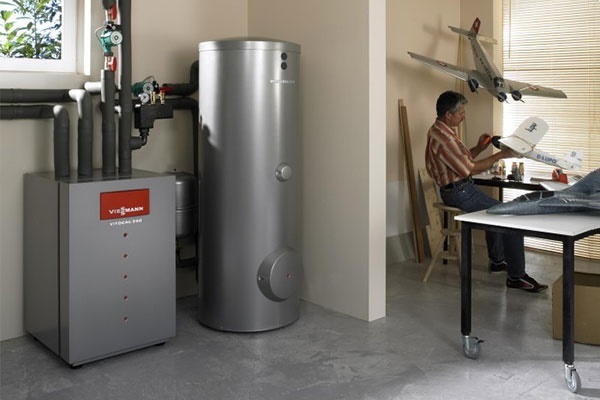

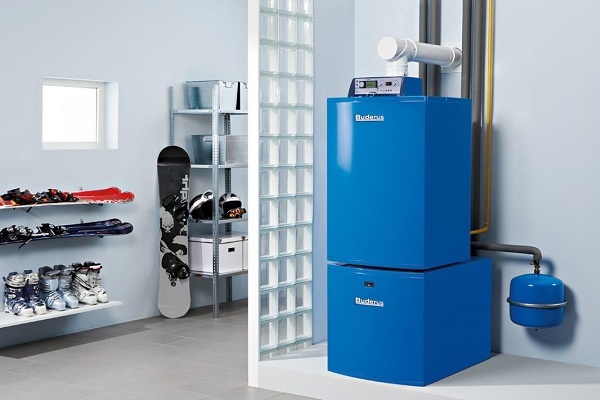

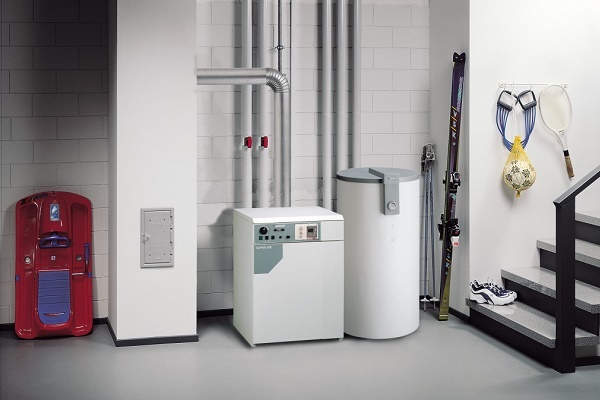

Подовете котли са незаменими при отопление на обширни площи. В подово изпълнение отоплителните агрегати заемат много повече място, налага се да бъдат дооборудвани самостоятелно, но има един много съществен плюс – те имат дълъг срок на експлоатация.

Разлики в принципа на работа

Едноконтурен котел е предназначен само за отопление на сградата. За да подава вода към системата за горещо водоснабдяване, такъв агрегат трябва да се допълни с 100-150-литров акумулатор за вода, нагрявана от котела (бойлер).

Едноконтурен котел с бойлер е целесъобразен, ако в къщата се източва много гореща вода от крановете. В противен случай имаме преразход на енергия, тъй като котелът ще трябва постоянно да загрява вода, която почти не се използва. Освен това, за бойлера ще трябва да се отдели свободно място в помещението.

В двуконтурен котел отначало са заложени две функции – той едновременно отоплява сградата и подгрява вода. Вътре в него е инсталиран проточен серпентина. Котелът поддържа отоплителната система, но когато някой в къщата отвори горещата вода, нагряването на топлоносителя в нея спира и става превключване към системата за горещо водоснабдяване.

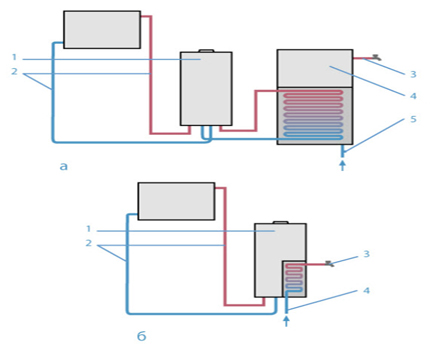

Разлика в работата на едноконтурен и двуконтурен котел:
а) 1 – едноконтурен котел, 2 – отоплителна система, 3 –
горещо водоснабдяване, 4 – бойлер, 5 – студена вода
б) 1 – двуконтурен котел, 2 – отоплителна система, 3 –
горещо водоснабдяване, 4 – студена вода

Двуконтурните котли са рационално проектирани, водата за горещо водоснабдяване се нагрява само при необходимост от нея. В зависимост от мощността на агрегата за минута се произвеждат 10-15 литра гореща вода.

Това е малко, ако няколко души едновременно ползват гореща вода в къщата, но проблемът лесно се решава, тъй като може да се купи двуконтурен котел с вграден в корпуса малък бойлер от 25-50 литра, за да има резерв от нея.

Определяме оптималното място за котелна

Да допуснем, сте предприели мащабен ремонт на стара частна къща. Котелно помещение в нея трябва непременно да има, обаче остарялото разпределение ограничава възможността за поставянето му в къщата. Не може да се вмъкне котелно оборудване в мъничко помещение без вентилация, не може да се прокарва димоотводна тръба отдолу догоре през спалня или всекидневна.

Може, разбира се, да се изгради пристройка за котелното помещение към крайградската къща, обаче едва ли това архитектурно излишество ще се впише удачно в общия вид. Остава още строителството на отделно стоящо котелно помещение – добра, но скъпа идея.

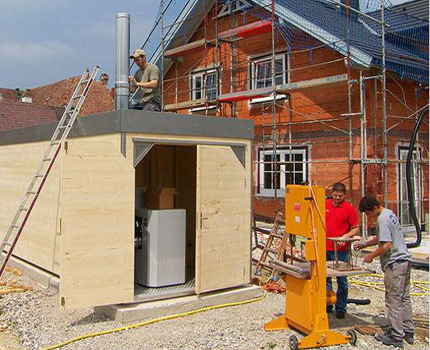

Отделно стоящото котелно помещение не трябва да се разполага твърде близо до къщата. Но ако се разположи далеч, ще има загуби на топлина поради неоправдано дълга топлопроводна магистрала.

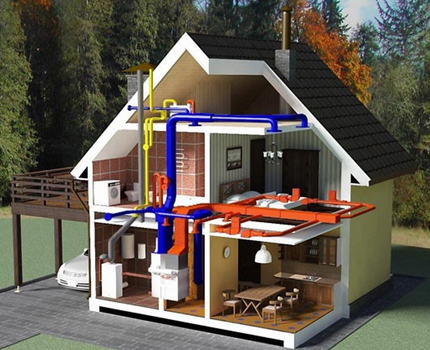

А при ново строителство процедурата по проектиране на котелно помещение вътре в къщата не създава никакви проблеми, ако предварително се проучат изискванията за инсталиране на котелното оборудване.

• Обемът на помещението за отоплителни котли с мощност до 30 kW трябва да бъде не по-малко от 7,5 m³, от 30 до 60 kW – 13,5 m³, над 60 kW – 15 m³;
• Височината на таваните – не по-малко от 2,2-2,5 m, широчината на входните врати – 80 cm;
• Нормата за естествено осветление – 300 кв. cm остъкляване на 1 m³ помещение, прозорецът трябва да бъде с фрамуга за проветряване;
• Тръбите за подвеждане на газ към газовите котли трябва да бъдат само метални, използването на гъвкави маркучи е забранено;
• В схемата за електрозахранване на котела е необходимо да се предвиди реле за топлинна защита, а в помещения с котел, работещ на газ, трябва да се монтира газов анализатор – уред, който улавя изтичане на газ и подава сигнал за аварийно спиране на газовата тръба;
• От съседните помещения котелната трябва да бъде отделена със стени от материал с нулев индекс на разпространение на пламъка – бетон, тухла, дърво с противопожарна импрегнация;
• По въпросите на взриво- и пожаробезопасността проектът се съгласува с пожарната инспекция.

Подробно за всички норми и правила е написано в СНиП за котелни инсталации с шифър II -35-76, Свод от правила СП-41-104-2000 за проектиране на автономни топлоснабдителни системи, документ МДС 41-2.2000, в който са изложени предписания за разполагане на агрегати за отопление и подгряване на вода в нискоетажно жилищно строителство.

Мястото за котелна се избира във всеки конкретен случай индивидуално, като се вземат предвид техническите особености и финансовите възможности на собственика – първи етаж на къщата, сутерен, мазе, пристройка, таван или отделно стояща постройка

Спазването на многото изисквания се диктува не от бюрокрацията, а от техниката на безопасност. Отделно стоящата котелна – това са грижи с изграждане на фундамент, капитални стени, прокарване на тръби и тяхната топлоизолация.

Затова в къщата получавате на 100% отсъствие на вредни химически примеси, неизбежно съпътстващи всеки процес на горене, и пълна увереност да не пострадате по време на злополука, чиято вероятност е нищожна, но теоретично не се изключва.

Препоръчваме също да прочетете другата ни статия, където са подробно описани схемите на котелни за частна къща.

Какво трябва да знаем за вентилацията на котелната?

На работещия котел за поддържане на процеса на горене е необходим кислород и той трябва да се взема от въздуха. Необходимо е също да не се допусне въглероден оксид да се натрупва в помещението на котелната и да прониква в къщата. Притокът на свеж въздух в помещението на котелната спрямо оттока трябва да бъде трикратен.

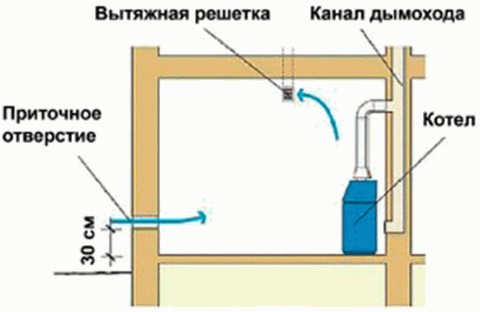

В котелната трябва да се направи приточна и изпускателна вентилация. За естественото вентилиране на котелната в противоположната на котела стена се пробива канал с диаметър 13-15 cm при мощност на котела до 35-40 kW и 17 cm при по-голяма мощност. В него се вкарва вентилационна тръба, оборудвана с клапа и решетка.

Естествената вентилация на котелната може лесно да се направи самостоятелно. Но тя не позволява да се контролира притокът и оттокът на въздух, качеството на вентилация зависи от метеорологичните условия

Ако котелната е разположена в обособено помещение, то подаването на въздух отвън може да се осигури чрез жалузийни решетки, монтирани директно на входната врата – в долната ѝ част.

Нормативът за размера на приточните отвори – не по-малко от 8 см² напречна площ на 1 kW мощност на котела, ако въздушната тяга идва от улицата. Вентилацията на котелната се свързва и с вентилационната система на цялата къща. Ако въздухът постъпва отвътре, размерът на отвора трябва да се изчисли, въз основа на друг норматив – 30 см² на 1 kW.

Алтернатива на естествената вентилация или допълнение към нея е принудителната вентилация. За да се намали потреблението на електроенергия, тя се свързва с котелното оборудване – вентилаторите ще се въртят само при работещ котел. В газовата и дизеловата котелни вентилационната система трябва да се постави в корпус, за да се избегне запалване, взрив.

Нововъведение за тези, които се интересуват от спецификата на устройството на котелната в частен дом, ще бъдат автоматизираните климатични системи. Те поддържат зададените климатични параметри в помещението в автоматичен режим и ги променят при необходимост без участието на човек.

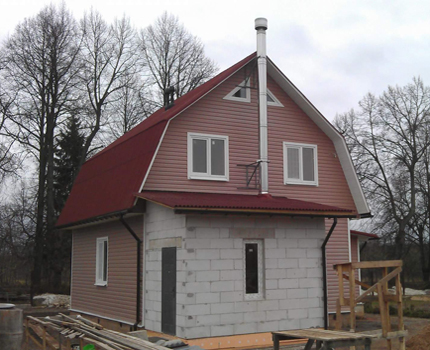

Котелна в пристройка с вертикален димоход от стомана на естествена тяга. По-издръжлива ще бъде керамичната тръба. Като вариант може да се разгледа керамичен димоход в стоманен корпус. Той запазва преимуществото по издръжливост, но е по-прост в монтажа

Всички отоплителни котли са оборудвани с горивна камера от отворен или затворен тип. За оборудване със затворена горивна камера няма ограничения по отношение на обема на помещенията, наличието на прозорец също не е задължително.

В първия случай димът се отвежда навън посредством естествена тяга през вертикална димоотводна тръба. Част от въздуха от помещението отива натам, и затова се налага да се осигурява постоянно проветряване на помещението.

Във втория случай продуктите на горенето се отстраняват от камерата принудително с помощта на вентилатор през особен двоен димоход – коаксиален. В него една тръба е вложена в друга. По вътрешната се движи дим, по външната в обратна посока постъпва необходимият за поддържане на горенето въздух.

Дължината на обикновения вертикален димоход – не по-малко от 5 метра. Неговият край трябва да стърчи извън горния бил на покрива, и не винаги е технически възможно да се изгради проходна шахта под него

Коминът по принципа „тръба в тръба“ е по-къс и може да бъде насочен хоризонтално. И за двата типа комини е важно напречното сечение на коминната тръба да не е по-малко от напречното сечение на тръбата, към която се свързва.

И накрая, няколко думи за конструкцията на горелките. Те биват атмосферни и с нагнетяване. Устройствата от първия тип се използват само в газови котли. Газът в тях се подава чрез налягането, което се създава в газовата мрежа или бутилката. Чува се как пламъкът гори, друг шум няма.

В устройствата от втория тип вентилаторът смесва газа с въздуха, за да бъде горенето по-равномерно. С шума на вентилатора трябва да се примирите. Котлите с горелки с нагнетяване работят както на газ, така и на дизелово гориво, за тях е необходим комин с по-малко напречно сечение.

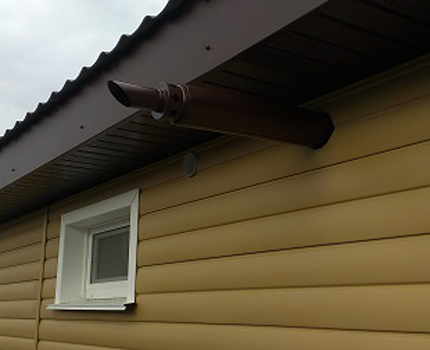

В коаксиалния комин въздухът отвън, преминавайки по тръбата, се нагрява от вътрешния канал, по който се движат продуктите на горенето. Въздухът постъпва в горивната камера предварително затоплен, което намалява разхода на гориво и повишава КПД на оборудването.

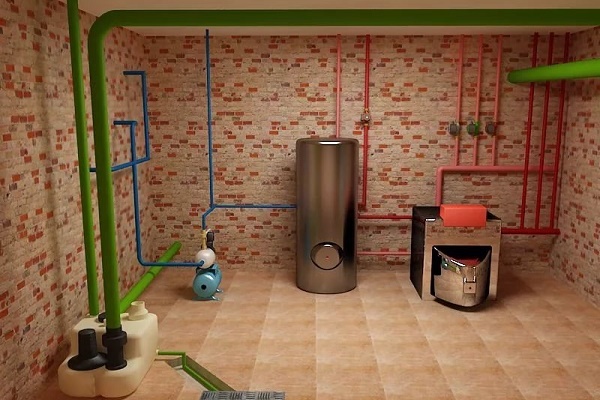

Вътрешно обзавеждане на котелната

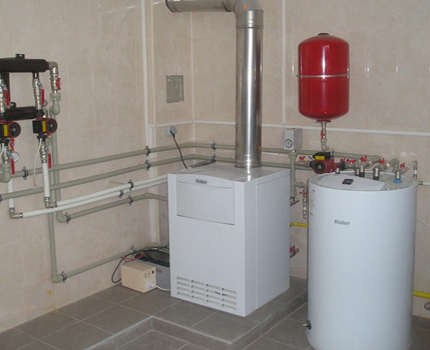

Тухлените и бетонните стени на котелното помещение се измазват и боядисват с водоемулсионна боя. Допълнителна декоративна обработка – керамични плочки, метални облицовъчни панели. Не трябва да оставяте повърхността на стената в оригиналния ѝ вид. Тя пращи, и това вреди на работата на котелното оборудване.

В дървена къща стените се импрегнират с противопожарен състав. Отгоре се препоръчва да се облицоват с листове от негорим гипсокартон и също да се измажат, а зад котела за по-голяма сигурност да се закрепят алуминиеви листове към стенната повърхност.

Измазването е още една защита от влажни изпарения, огън и други въздействия. Можете да повишите нивото на огнеустойчивост с помощта на специална термоустойчива мазилка. Тя издържа на високотемпературно нагряване и дори на открит пламък от 30 мин. до 2,5 часа.

Подът се изравнява с цименто-пясъчна замазка. Здравината на обикновените керамични плочки не е достатъчна, за да се покрие подът с тях, тъй като котелното оборудване е доста тежко, и има риск да изпуснете някой тежък предмет. По-надежден ще бъде керамогранитът. Плочката от този материал е свръхздрава, не се страхува от нагряване до висока температура и от огън.

От случайно изтичане ще ви предпази отводнителен улей. Ако това не може да се направи, то по периметъра на височина 5-10 см от пода трябва да се постави хидроизолация, а котелът да се повдигне на постамент, като по този начин се избегне възможният контакт с вода. Лесно може да се изгради от тухли и да се облицова с керамогранит, предназначен за под.

Плочките по стените и пода на котелното помещение ще помогнат да се поддържа помещението в подходяща чистота. Тяхното полагане не се различава от подобна операция в други помещения, но е важно преди започване на работа точно да се извърши маркировката на всички входни точки на комуникациите.

Керамичният гранит за пода е по-добре да се избира светъл с матова текстура. На него не са толкова забележими следи от обувки и прах.

Под тавана в котелното помещение се намират тръби, проводници. За да ги маскират, правят кутия от същия гипсокартон, който е използван по стените. Кутията отвън се шпаклова и боядисва. В нея има смисъл да се оставят ревизионни прозорчета и да се затворят с метални подвижни решетки.

Няма разлика какви прозорци да се монтират в котелното помещение – пластмасови или дървени. При пожар ще горят и едните, и другите. Пластмасата освен това ще започне да се топи и да отделя токсични вещества.

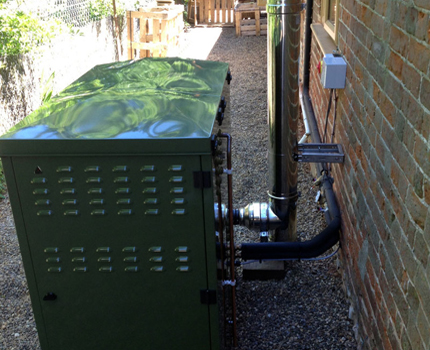

Изграждане на модулни котелни

А какво да се прави, ако няма място за инсталиране на котелното оборудване в къщата, няма възможност да се издигне отделна постройка, а котелно помещение за селската къща е много необходимо? В този случай ще помогне модулната котелна. Тя е с фабрична комплектация и се монтира бързо.

Максималният обем на помещенията за отопление по този начин е 1300 м³. Самият модул представлява малка мобилна къщичка (контейнер), чиято дължина не надвишава 2,5 м. Изработен е от двоен здрав метален корпус с изолация от специално влакно.

Модулната котелна в комплектацията си има 3-слойна тръба с топлоизолация за захранване до къщата с дължина 6 м, която при необходимост може да се удължи. Оборудването се доставя в готов вид и изисква само свързване.

Модулна котелна с мощност 10 кВт се справя напълно със задачата за отопление на частна къща и захранването ѝ с топла вода. Тя може да се демонтира и премести на друго място.

За експлоатация на модулно-блоковата котелна е необходимо:

• да се монтира контейнерът до къщата;
• да се свърже електричество (220V);
• да се подготви гориво (твърдо или дизелово в зависимост от вида на котела);
• да се напълни отоплителната система с вода.

В устройството на модулната котелна е предвидено резервно електрозахранване, което е достатъчно за поддържане на нормален режим на експлоатация в случай на прекъсване на електричеството в рамките на денонощие. Температурата на топлоносителя се регулира автоматично.

Модулна котелна може да се закупи в стандартно изпълнение или да се проектира по поръчка, въз основа на собствените нужди. Монтажът се препоръчва да се повери на специалисти.

Изводи и полезно видео по темата

Принципи на работа на автономна котелна в частна къща:

Котелна в двуетажна частна къща с подов газов котел:

Правилата за обустройване на помещението на котелната и инсталиране на оборудването са много – може би не е необходимо да се вниква във всички нюанси. Доверете работата на специалистите. Най-важното е да се разбере, че котелната в частна къща е гаранция, че винаги ще сте на топло и с топла вода.
