Схема на котелно помещение на частен дом: принцип на автоматизация и разположение на оборудването

При отсъствие на централно отопление, отговорността за отопление на жилището поемат котлите. За разполагане на такова оборудване е необходимо да се подготви отделно помещение, като се спазват изискванията и нормите за безопасност.

Съгласете се, на пръв поглед задачата изглежда сложна. Обаче това не е така. Познавайки основите на изчисленията, правилата и принципите на проектиране, ще успеете самостоятелно да планирате помещението. Типовата схема на котелна за частен дом се разработва, като се взема предвид конкретният вид котел и списъкът на допълнителното оборудване на отоплителната система.

Ние ще ви помогнем да се ориентирате по въпроса, ще опишем особеностите на различните котелни, ще посочим изискванията и правилата за тяхното обустройване. Тематични видеоклипове нагледно демонстрират примери за организация на помещения за инсталиране и обвързване на котлите.

Видове котелни за частния сектор

Изискванията към котелните са изложени в СНиП с номенклатурно означение II-35-76.

В зависимост от мястото, където се намира помещението с инсталирано в него отоплително оборудване, котелните могат да бъдат отнесени към един от следните типове:

• вградени;
• отделно стоящи;
• пристроени.

Размерите на помещението, отделено за котелна, се избират в зависимост от вида гориво, типа конструкция на котела.

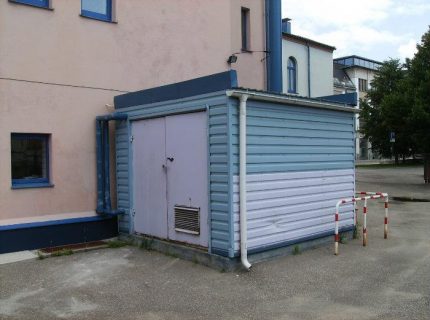

Когато обустройването на специално помещение за котелна е затруднително, има още един вариант — мини-котелна.

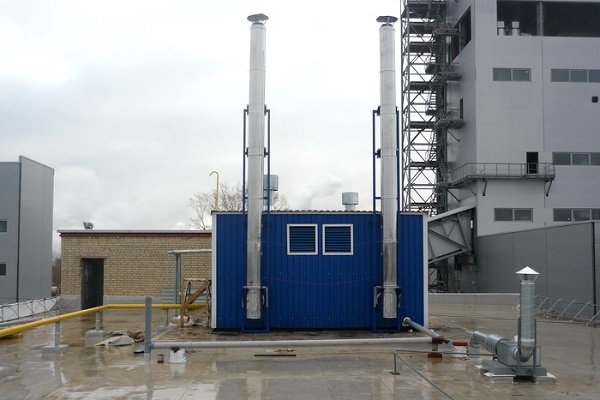

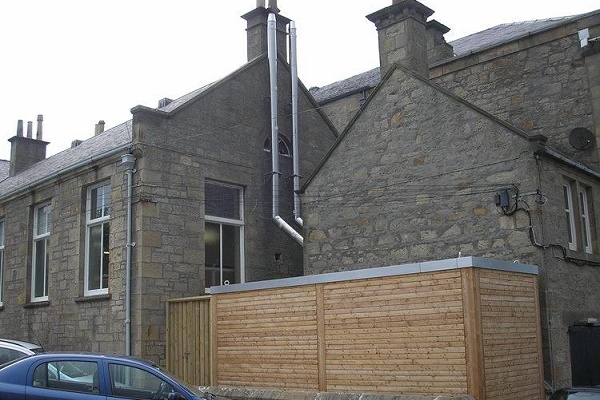

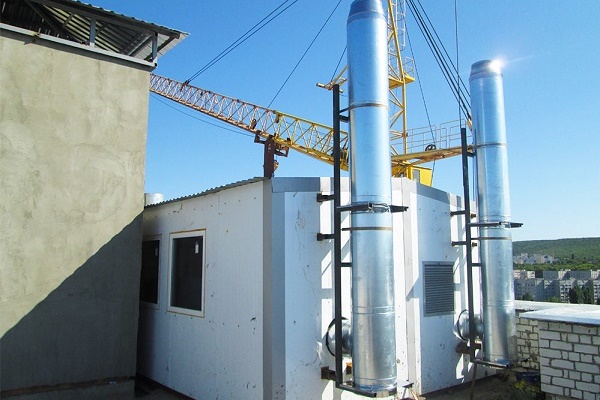

Тя е поставена в контейнер, сглобен по принципа на метални конструкции, който може да се разположи в двора на къщата. Остава само да се свърже мини-котелната към комуникациите.

Не много голямата популярност на такива модули се обяснява с тяхната доста висока цена. Ако има перспектива да се отдели място за котелно в избено помещение, може да се закупи оборудване поотделно. Тогава отоплителната система ще излезе много по-евтино.

Мини-котелна в двора до вилата избавя от проектни работи, изграждане и обзавеждане на отделно помещение, устройство на вентилация. В контейнера вече има всичко необходимо за ефективното функциониране на отоплителната система.

Проектиране на домашна котелна

За отопление на къщата отива значителна част от семейния бюджет. Затова на етапа на проектиране на системата трябва да се стреми към нейната максимална оптимизация чрез извършване на точен изчисление на схемата на котелното за извънградско жилище.

Ще е необходимо изчисляване на всички варианти за разположение на оборудването, включително котел, разширителен съд, радиатори, както и отчитане на особеностите на тръбопроводите и циркулацията.

При проектиране на котелна е необходимо да се изхожда от изискванията на нормативните документи. В помещението, където е инсталиран котелът, често монтират допълнително отопление, тъй като отделяната от самия агрегат топлина може да е недостатъчна (+)

В грамотно съставена принципна схема на котелна трябва да бъдат отразени всички елементи и свързващият ги тръбопровод.

Стандартният чертеж включва: котли, помпи — подхранващи, мрежови, циркулационни, рециркулационни, резервоари — кондензационни и акумулаторни, топлообменници, вентилатори, устройства за подаване и изгаряне на гориво, пултове за управление, топлинни щитове, деаератор за вода.

Възможни варианти на схеми

При съставяне на типова схема на котелна може да се вземе за основа един от двата варианта на топлинни мрежи:

• отворен
• затворен.

Монтажът на отворена схема е по-евтин, но излиза по-скъп по време на експлоатация. Вторият вариант е по-сложен в началния етап, но за сметка на това изтичането на топлоносител е практически намалено до нула, тъй като системата е херметична. Такава схема се използва в повечето частни къщи.

В състава на затворената система влиза котел, осигуряващ с горещ топлоносител както отоплителната система, така и водонагревателния контур, затворен тръбопровод за топла вода.

Циркулацията на топлоносителя тук се осъществява принудително посредством помпа. Това позволява при монтаж на тръби, без особено да се грижите за наклони, да ги полагате както е по-удобно.

Изисквания към котелното помещение.

Съществуват 2 вида изисквания, предявявани към котелното помещение в частен дом – общи и конкретни в зависимост от категорията на използваното гориво

Към изискванията от първия вид се отнасят:

1. В едно помещение се допуска инсталиране на максимум 2 котела, независимо от неговата площ
2. При строителството и облицовката на котелното помещение е недопустимо използването на материали, които не отговарят на изискванията за пожарна безопасност. За изграждане на стените е необходимо да се използват тухли или бетонни блокове, а като облицовка – мазилка или плочки. На пода трябва да има бетоново или метално покритие
3. Вентилацията и коминът трябва да отговарят на инсталираното оборудване. Специални изисквания се предявяват към вентилацията в случай на използване на оборудване, работещо на газ. Във всеки случай въздухът в помещението трябва да циркулира и да се обновява поне 3 пъти в рамките на 60 мин
4. Задължително условие е наличието на прозорец и врата, която се отваря навън. Възможно е наличието на втора врата, водеща към помощно помещение, но тя трябва да бъде изпълнена в съответствие с условията за противопожарна безопасност

Площта на помещението на котелното трябва да се изчисли въз основа на характеристиките на оборудването, което се планира да се инсталира, и като се вземат предвид допълнителни квадратни метри за удобно обслужване

Съществува още редица допълнителни изисквания към помещението и оборудването на котелните, зависещи от взетото решение относно вида на горивото

Оборудване за обустройване на котелна

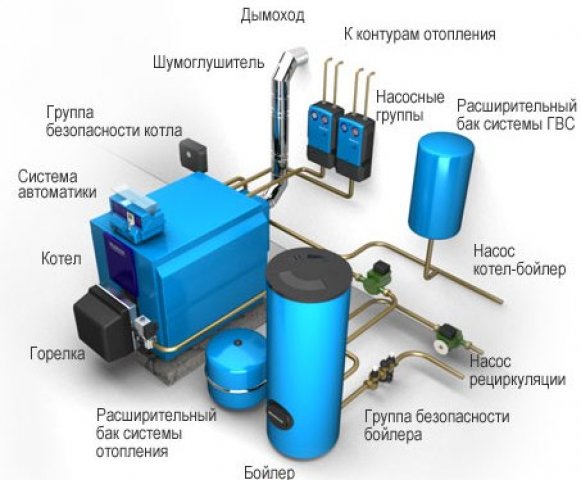

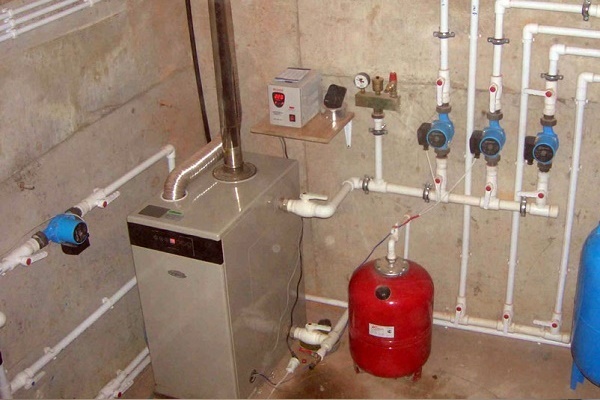

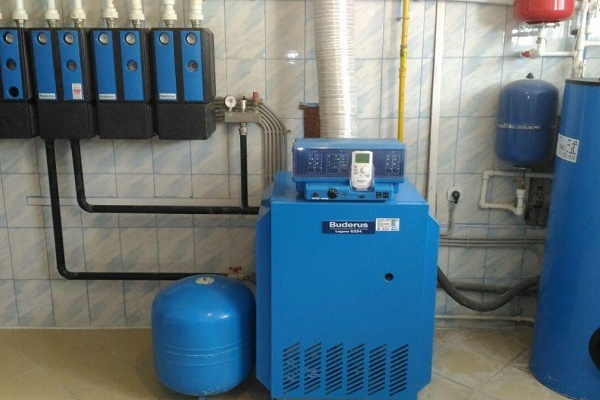

Независимо от избрания вид гориво, технологичната схема на всяко котелно помещение включва приблизително едни и същи задължителни елементи. Главното място в котелното заема котелът. Тук топлоносителят се нагрява, а след това по тръбопроводите постъпва в радиаторите.

Ако къщата е с голяма площ, е необходима инсталация на колектор. Елементът разпределя топлоносителя между отоплителните уреди, обединени в отделни групи. На колектора се монтира хидрострелка, която представлява куха тръба с изходящи от нея патрубки.

На всеки контур се монтират циркулационни помпи. В състава на колектора влиза и група за безопасност, която включва ред сензори, манометри, термометри.

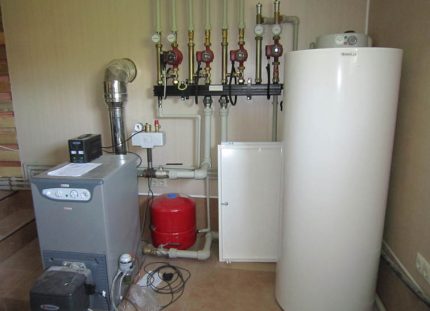

Отоплителна система с хидравличен разпределител. При наличие на хидрострелка в схемата, температурата на топлоносителя при стартиране на оборудването се повишава по-бързо. Тя стабилизира налягането, температурата и предпазва от хидроудари.

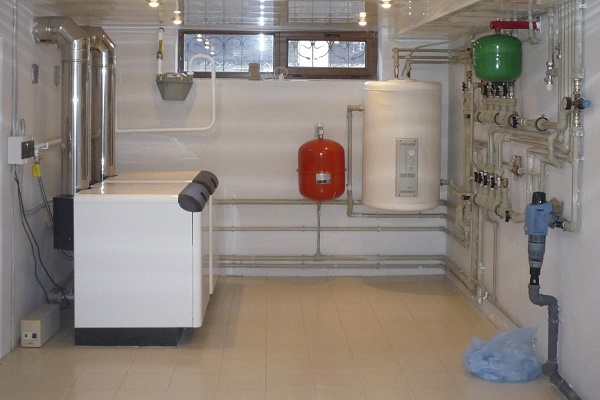

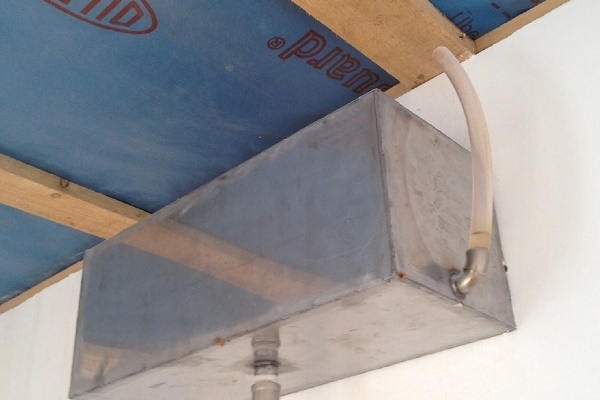

Разширителният съд също е неотменен елемент от схемата. Не може да се мине в частна къща и без водонагревател, който осигурява на обитателите топла вода. Съвременното котелно помещение непременно се снабдява с автоматика, която контролира всички параметри на системата.

Във всяка схема има тръбопровод за подаване на топлоносител, спирателна арматура, която позволява извършването на регулиране и настройка на отоплителната система.

В отоплителната система задължително има две взаимосвързани системи:

• димоотвеждане – отвеждане на димни газове;
• вентилация – осигурява качествено изгаряне на горивото чрез приток на въздух.

И двете системи са не по-малко важни от котелното оборудване.

Какво представлява “умният котел”

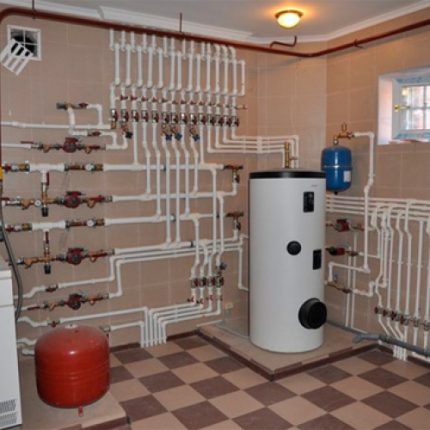

За да се реализира схемата за автоматизация на частно котелно помещение, трябва да се вложат допълнителни средства. Съвсем евтино ще струва прост термостатичен вентил, а програмируемите системи са многократно по-скъпи.

Постоянната работа на обикновен котел в един режим води до голям разход на електроенергия и парични средства. Ето защо разходите за закупуване на блок за автоматика бързо се изплащат по време на експлоатация.

Автоматиката в частно котелно помещение е гаранция за функционирането на отоплителната система с максимална ефективност, което позволява да се осигурят комфортни условия за живеещите в къщата.

След като инсталира автоматиката, собственикът на къщата може да регулира отоплителния процес според своите нужди. Благодарение на това сметките за потребените енергийни ресурси ще се намалят 2 пъти.

Управлението на котела в автоматичен режим дава възможност:

1. Да изключи котела в случай на възникване на нестандартна ситуация. Да осъществи автоматичен пуск или спиране на котела в действащия режим. В зависимост от външната температура да настрои температурата на нагряване.
2. Да управлява клоновете на отоплението или водонагрева на котела, който има 1 камера на горене.
3. Да регулира температурата на водата или на друг топлоносител.
4. Да внася корекции в работата на помпите за циркулация или рециркулация, ако отоплението в къщата е организирано по затворена схема. В този случай без автоматика функционирането на системата е невъзможно.

Най-важният елемент на отоплителната система е термостатът. Неговата функция се състои в регулирането на температурата както в отделна стая, така и в цялата къща.

Съществуват много видове термостати — от прости механични до зависими от времето. Последният е най-технологичен, изгоден, но и много скъп.

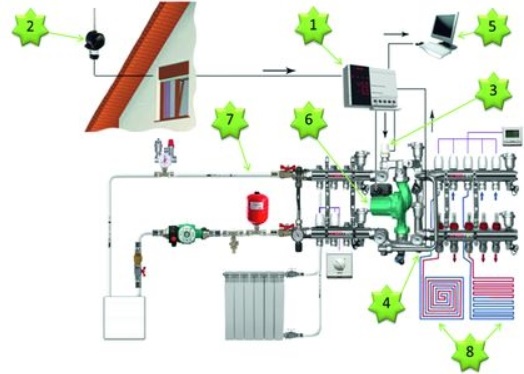

Системата за управление на отоплението се състои от температурен контролер (1), датчик за температура на външния въздух (2), изпълнителен елемент (3), датчик за температура на топлоносителя (4), дисплей за свързване към системата за управление, намираща се отвън (5), циркулационна помпа (6), подаване на топлоносител (7), контури на потребителите (8) (+)

Цената на автоматиката зависи от типа на използвания котел, от наличието на топъл под, слънчеви колектори и т.н. За да не се харчат излишни средства, трябва да се анализират особеностите на всички схеми, да се изчисли стойността. Да се направи това самостоятелно е доста сложно, но винаги може да се обърнете с този проблем към специалисти.

Газова котелна за вашия дом

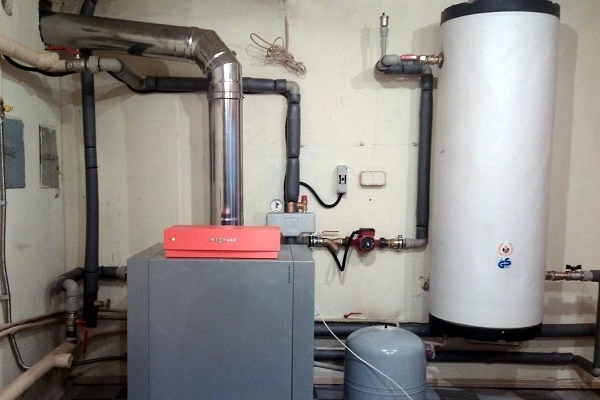

Газът е взривоопасно вещество, поради което изискванията към газовите котелни са много строги. Ако за отопление на къщата е достатъчен котел с мощност до 30 kW, то няма нужда от отделно помещение за котелна.

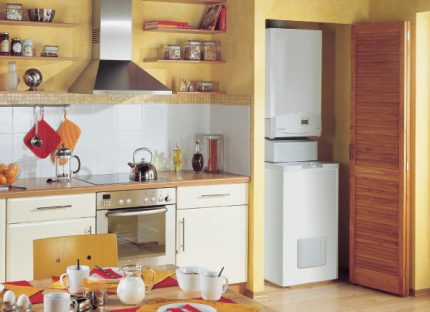

Котелът може да се разположи в добре вентилирана кухня на стена от незапалими материали при условие, че обемът на помещението е минимум 15 m³, височината от пода до тавана е от 2,5 m, а площта на пода — от 6 m².

Ако в помещението на кухнята няма стени от незапалими материали, то котелът се монтира на омазана и изолирана със специален екран повърхност.

Всички изисквания към газовите котелни са свързани с предотвратяване на последствията от евентуални изтичания на газ. С тази цел площта на прозореца в помещението, където е инсталирано газовото оборудване, започва от 0,5 м², а ширината на вратата от 0,8 м.

Коминът на такава котелна трябва да се издига над билото на покрива минимум на 500 см и да има допълнителен канал за почистване. На комина и вентилацията е необходимо да се монтират кондензни уловители.

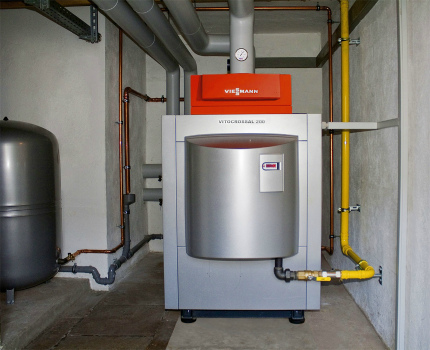

Когато газът постъпва в котела, се включва електронното или пиезозапалването. Появява се искра и от нея се запалва запалката, а от нея и основната горелка, която загрява топлоносителя до зададената температура. След това автоматиката изключва горелката.

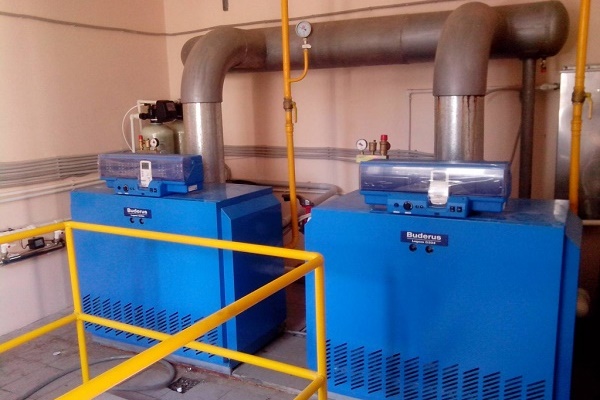

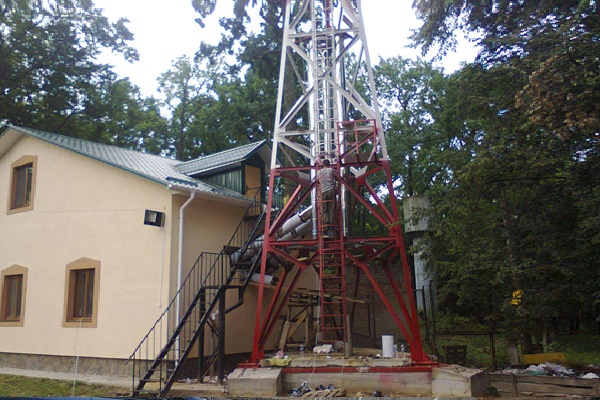

Ако мощността на газовия котел надвишава 30 kW, за него е необходима отделна сграда.

Изискванията към отделно стоящото помещение на котелната са посочени в строителните норми:

• фундаментът на сградата на котелната трябва да бъде отделен от фундамента на къщата;
• в бетонния разтвор, използван при изграждането на сградата, трябва да присъства определен процент пясък;
• под котела се урежда отделен фундамент, като той се повдига над чистото покритие на пода с 0,2 м;
• под котела е необходима подложка от плосък шифер или плочки, която излиза извън неговите граници с 0,1 м по целия периметър;
• за източване на топлоносителя, в случай на аварийна ситуация, котелната задължително се оборудва с канализация;
• в радиус от 0,7 м около котела пространството трябва да бъде свободно;
• вътрешното покритие трябва да има коефициент на огнеустойчивост 0,75 ч.

Има специални нормативни изисквания и към самия котел, тъй като той се отнася не към битовата техника, а към категорията на сложно инженерно оборудване. Газовите котли, както и всички останали, използвани в битовия сектор, трябва да притежават сертификат, удостоверяващ, че са преминали експертиза за безопасност.

Контролните служби никога няма да дадат разрешение за пускане в експлоатация на котелна с газов котел, ако в помещението няма газов сигнализатор.

Котелна с твърдогоривен котел

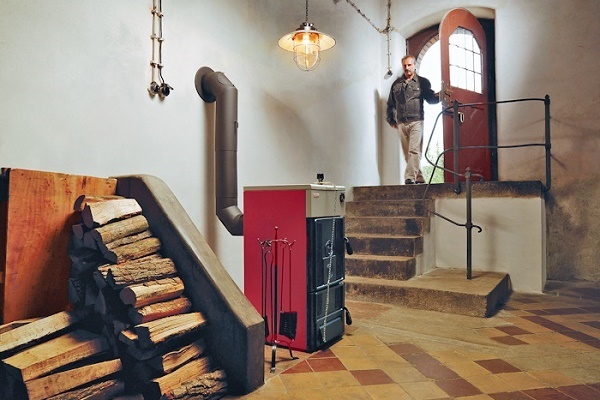

Съгласно изискванията на строителните норми, котлите на твърдо гориво се инсталират само в нежилищни помещения. Ако мощността на агрегата е голяма, ще се наложи строителство на отделно стояща котелна.

Какво трябва да бъде помещението

Към помещението за котел на твърдо гориво се поставят редица изисквания:

• разстояние между вратичката на горивната камера и стената — от 1,2 до 1,5 m;
• разстояние от страничните стени на котела до стена, изработена от негорим материал или защитена със специален екран — не по-малко от 1 m;
• разстояние между задната стена на котела и повърхността от горим материал със защитен екран — минимум 0,5 m за котли със задно свързване;
• забрана за надстройки над помещението на котелната;
• ефективна приточна вентилация, намираща се в долната част под формата на отвор между вратата и пода или отвор в стената.

Ако стената е изработена от материал, отговарящ на изискванията за пожарна безопасност, то е допустимо тръбата, намираща се зад котела, да се закрепва към нея посредством конзоли.

За да се експлоатира ТТ с параметри 1х0,8 м в основата поне с минимум комфорт, е необходимо да го инсталирате в помещение с размери 2,8х2,5 м. С увеличаване на габаритите на агрегата се увеличава и площта на котелното помещение.

Необходимо е да се планира монтажът на котела на твърдо гориво още на етапа на строителството на къщата, за да се задели предварително място за димохода.

Ако котелното помещение е под формата на пристройка, правилното място за него е глуха стена. Разстоянието до прозорците и вратите, както във вертикална, така и в хоризонтална посока, трябва да бъде не по-малко от 1 м. При намиране на котелното помещение в сутерен, приземен или първи етаж е необходимо да се монтира врата, която се отваря навън.

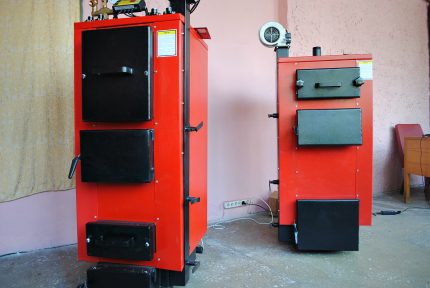

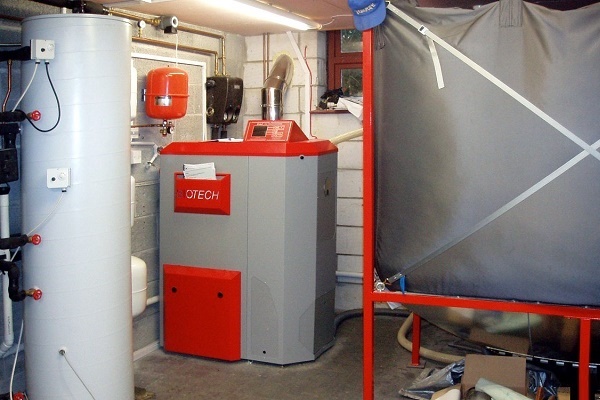

Оборудване за твърдогоривна котелна

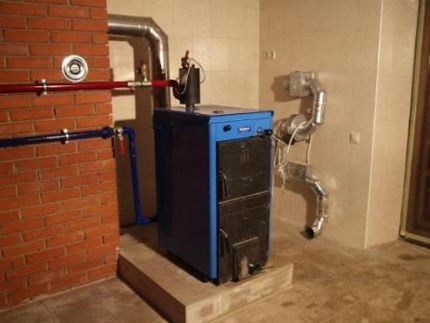

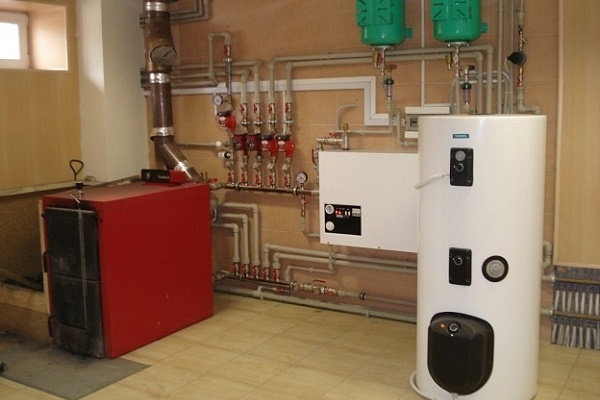

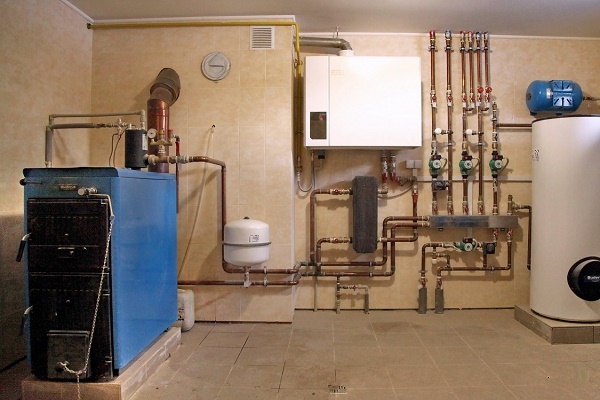

Функционална и грамотно съставена схема на котелно помещение с твърдогоривен котел трябва да включва редица елементи:

• Топлогенератор, оборудван със съответните бункери, камери за гориво и т.н.
• Обвързване на ТТ котела, състоящо се от циркулационна помпа, 3-пътен вентил, група за безопасност.
• Димоход.
• Бойлер за съхранение на топла вода за снабдяване на къщата с гореща вода.
• Автоматика – зависима от времето или вътрешнодомова.
• Система за пожарогасене.

Като гориво за ТТ се използват въглища, торф, дърва за огрев. Диаметърът на димохода в котелното помещение с ТТ агрегат трябва да бъде равен на сечението на патрубка на котела. В помещението е необходима смукателна вентилация, изчислена така, че на всеки 8 cm² от нейната площ да се пада 1 kW мощност на котела. Ако котелът е инсталиран в сутерен, този параметър се умножава по 3.

Около основата на котела е необходимо да се положи стоманен лист. Той трябва да излиза от всяка страна с 1 м. Дебелината на слоя мазилка по стените трябва да бъде не по-малко от 3 см.

В самия димоход, който има еднакво сечение по цялата дължина, се предвиждат отвори за събиране и отстраняване на сажди. Задължителен атрибут са средства за гасене на пожар.

Качественият твърдогоривен котел е способен да превърне в топлинна енергия всеки вид твърдо гориво. Това позволява да се спестяват парични средства.

На 1 kW мощност на ТТ котела трябва да се падат около 0,08 m² площ на остъкляване. Пределно допустимата площ на котелното помещение е 8 m². Ако камерата за горене се планира да се зарежда с въглища, то електрическата инсталация трябва да се защити от въглищен прах, тъй като тя може да експлодира при определена концентрация.

Предимства на котела на течно гориво

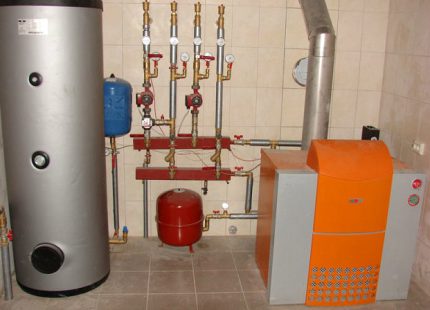

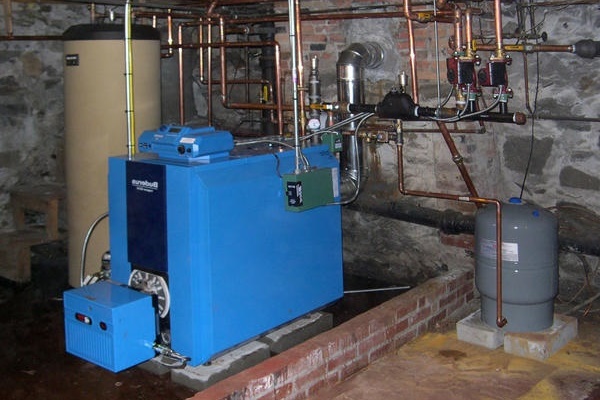

Монтирането на котел на течно гориво е много по-лесно, отколкото на газов или твърдогоривен аналог. Може да се помести както в къщата, така и в двора.

Основното предимство е липсата на необходимост от съгласуване и получаване на разрешителна документация. Всичко, което се изисква от собственика на къщата, е да предвиди свободен достъп на автомобила с гориво и редовно да зарежда котела.

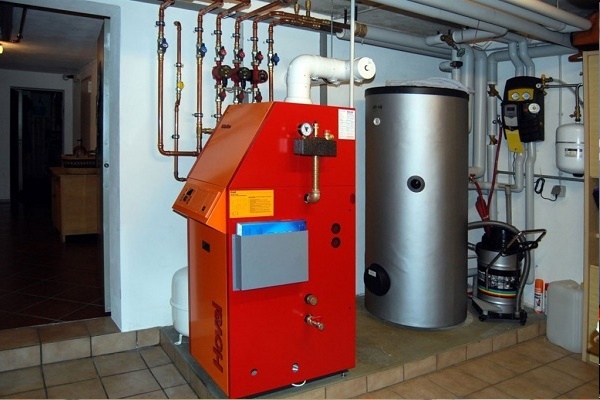

Ако близо до крайградската къща не минава газова магистрала, може да се инсталира в котелното помещение агрегат, работещ на дизелово гориво. Двуконтурният котел ще отопли къщата и ще осигури на обитателите топла вода.

За получаване на 10 kW мощност се изразходва около 1 l дизелово гориво, но точният разход зависи от качеството на горивото. В средната лента при площ на къщата от 200 m² за отоплителния сезон ще са необходими около 5 хил. l гориво. Коминът трябва периодично да се почиства.

За инсталиране на дизелов котел средно са необходими 4 m². Ако приточната вентилация се осигурява чрез постъпване на въздушен поток от други помещения на къщата, то на 1 kW мощност на котела трябва да се падат минимум 30 cm³ въздух. При външна вентилация тази цифра намалява до 8 cm³.

Електрически котел за частна котелна

От всички модели, използвани в частен дом, най-безопасен е електрическият котел. За него не е задължително да се оборудва отделно котелно помещение. При нагряване на топлоносителя не се отделят каквито и да било продукти на горенето, следователно и вентилация не е необходима.

Монтажът на такива котли се извършва лесно, те не създават шум по време на работа, лесно се поддържат. Електрическите котли имат висока ефективност, достигаща в отделни случаи 99%. Недостатък са високите изисквания към мощността на мрежата, както и зависимостта от стабилната ѝ работа.

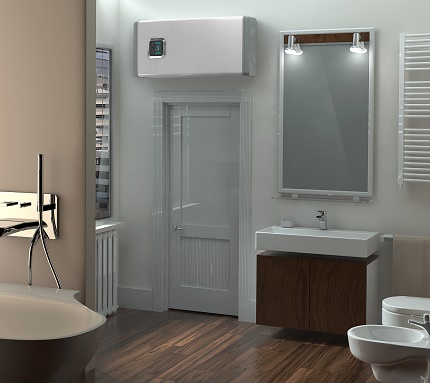

Електрическият котел може да се постави във всеки ъгъл на къщата, стига да е удобно. Той консумира много електричество и най-често се използва като допълнителен източник на топлина.

Свързването на електрическия котел се извършва по различни схеми: свързват го с радиатори за отопление, предвиждат възможност за монтаж на каскад, когато трябва да се отопли голяма площ.

Тръбопроводното свързване се извършва по две схеми — пряка и смесителна. В първия случай температурата се регулира с помощта на горелка, а във втория — с помощта на смесител със сервопривод.

Изводи и полезно видео по темата

Информация за автономното котелно помещение в достъпен вид, дори за човек, който не е запознат с тази тема:

Ако сте на етап избор на котелно оборудване, ще ви бъде полезна информацията, представена в този видеоматериал:

Видео с подробна схема на котелно помещение с котел на твърдо гориво:

Последните разработки на компаниите, произвеждащи котелно оборудване, са насочени към намаляване на енергопотреблението чрез нискотемпературни програми.

Основната роля в икономията играе автоматиката, която позволява да се избират оптимални режими, да се регулира температурата така, че нивото на нагряване да намалява без вреда за общия комфорт. Тези нюанси трябва задължително да се вземат предвид при изготвяне на схемата на котелното помещение за вашия дом.

Ако имате опит в обзавеждането на котелно помещение за частен дом, моля, споделете информацията с нашите читатели. Оставяйте коментари и задавайте въпроси по темата във формата по-долу.
