Изисквания за пожарна безопасност към газовите котелни: тънкости на устройството на помещения за газови котелни

Газовите котелни, както за битови, така и за централизирани нужди, спадат към обектите, на които е необходимо повишено внимание и спазване на всички правила за оборудване, установени в законодателните актове. Строгите изисквания за пожарна безопасност към газовите котелни трябва неотклонно да се спазват и само отговорното отношение може да бъде гарант за безопасността на живеещите наблизо хора.

Защо е толкова важно да се следват препоръките на специалистите и наистина ли котелните са толкова опасни или това е просто мит, предназначен да добави грижи при тяхното строителство?

Нека да разберем всички нюанси.

Термини и определения относно газови котелни

За да ви е по-лесно да разберете същността на разговора, веднага ще разясним какво и как се нарича.

Котелна — това е отделно помещение или сграда, комплекс от сгради и съоръжения, притежаващ технологични инсталации, предназначени за преработка и разпределение на топлинна енергия, получена от постъпващия газов ресурс.

Именно това гориво обикновено се избира най-често за осигуряване на топлина и гореща вода, тъй като се счита за най-екологично чисто, ефективно по отношение на КПД и икономично за използване.

Котелни инсталации — това е оборудване на котелна, включващо в себе си топлоагрегат, в нашия случай котел, различни устройства и механизми, позволяващи да се осъществява и контролира производството на топлинна енергия (към това спадат димоходи, вентилация, сигнализатори, различна автоматика, външни датчици и прочее) за производствени нужди на жилищни, обществени сгради и помещения с друго предназначение.

Агрегатите за газови котелни са практически винаги автоматизирани, което улеснява процеса на преработка и подаване на гориво, в сравнение с твърдогоривните.

Потребител — абонат, получаващ топлинна енергия под формата на отопление или гореща вода, постъпваща от помещението на котелната на законни основания съгласно сключен договор, право на собственост, пребиваване.

Централни котелни — сгради с отоплително предназначение, осигуряващи топлоснабдяване на няколко обекта.

Децентрализирани — котелни от автономен тип.

ОПО — опасен производствен обект.

Освен това, според предназначението си, топлоснабдителните обекти се подразделят на:

1. Отоплителни, т.е. предназначени за снабдяване с топлинна енергия на системите за отопление, вентилация, климатизация и БГВ.
2. Отоплително-производствени — същото като в първия случай, но с добавяне на технологично осигуряване на промишлени сгради.
3. Производствени — само за технологично отопление. Използват се в промишлеността.

Пожарната безопасност на котелните е приоритет при одобряването на проектната документация за обзавеждане с газоизползващи уреди.

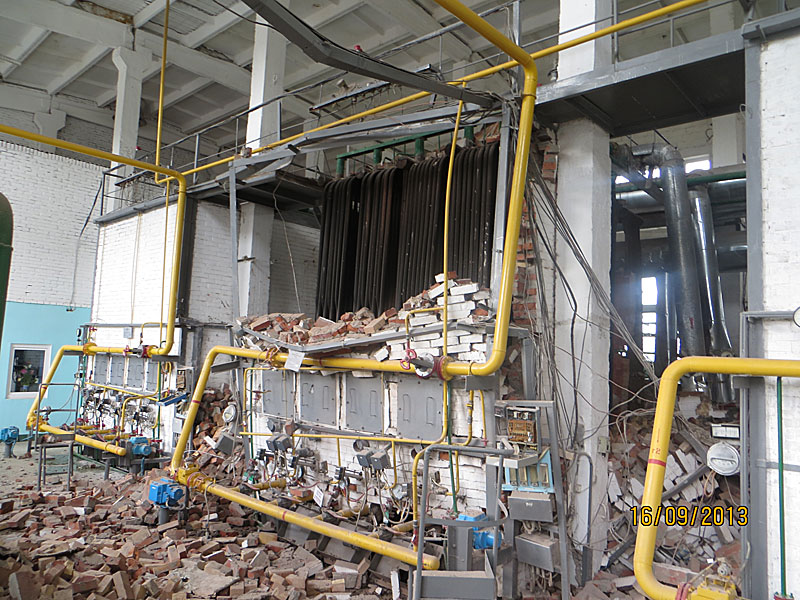

Всяка газова котелна е обект с повишена опасност, тъй като газът притежава взриво- и пожароопасни свойства при нарушаване на правилата за експлоатация на оборудването.

Нека сега да се запознаем с документацията, която регламентира изискванията за пожарна безопасност на сградите.

Нормативи за пожарна безопасност на котелни

За да се ориентирате в правилата и нормите за безопасност, е необходимо да познавате законодателните актове, които ще ви помогнат да избегнете ненужна бюрокрация и изисквания за преустройство.

Ето основните от тях:

• СНиП 21-01-97* (СП 112.13330.2011) — за пожарната безопасност на сградите.
• ПП РФ №1521 от 26 декември 2014 г — списък на задължителните за прилагане нормативни документи, включително за газови системи.
• Заповед на Росстандарт от 03.10.2011 N 5214 — списък на документите, въз основа на които в доброволен ред се осигурява спазването на ТР за безопасност на газоразпределителните мрежи.
• СП 62.13330.2011 — Газоразпределителни системи.
• СП 42-101-2003 — основни правила за строителство и проектиране на газоразпределителни системи.
• ПП № 870 — ТР за безопасност на газоразпределителните мрежи.
• СП 402.1325800.2018 — правила за проектиране на газопотреблението.
• СП 3 (4, 5, 6, 7, 10).13130 — правила, осигуряващи защитата на пожарните системи.
• СП 60.13330 2016 — отопление, вентилация и климатизация.
• СП 402.1325800.2018 — „Жилищни сгради. Правила за проектиране на системи за газопотребление“.
• СП 89.13330.2016 — Котелни инсталации.
• ФЗ №123 — „ТР за изискванията за пожарна безопасност“.
• ПП № 390 — „За противопожарния режим“.
• НПБ 105-03.

Разбира се, има още много правила и норми, но това са основите, които ще ви помогнат да обзаведете котелната компетентно, спазвайки всички норми за пожарна безопасност.

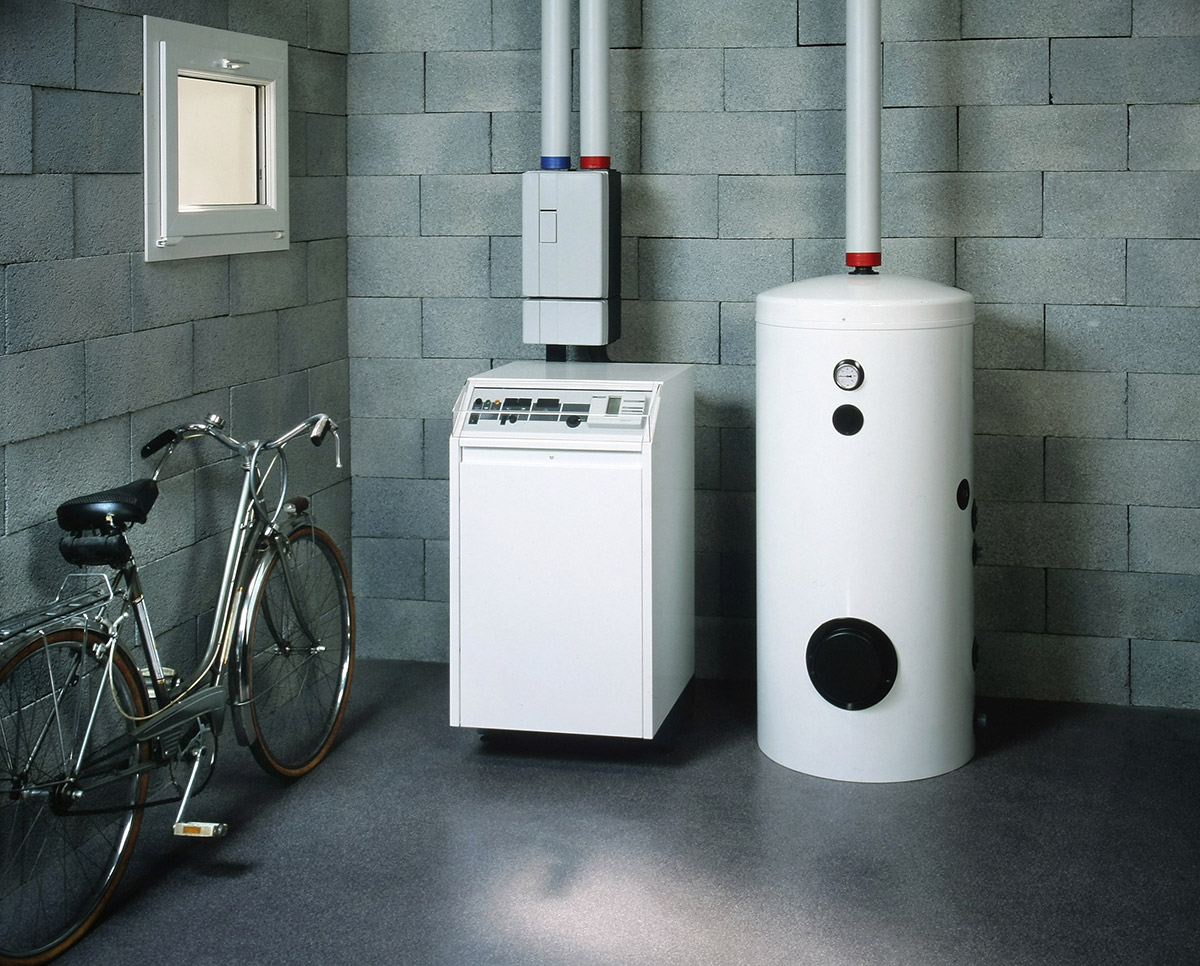

Защо да се оборудва отделна котелна в дома?

При обзавеждането на отоплителната система собственикът на къщата е изправен пред избора къде да разположи газоизползващото оборудване.

Решението може да бъде обусловено от естетически-дизайнерски съображения, въпроси на безопасността (при наличие в дома на недееспособни лица, както и деца). Но освен това, това може да бъде продиктувано и от действащите нормативи за мощност на оборудването.

Нека разгледаме видовете разположение на котелните.

Котелните могат да бъдат разположени:

• вътре в дома – обикновено се предвиждат още на етапа на строителство на къщата, тъй като в построената може да няма свободно помещение, подходящо по параметри;
• на отделна основа като пристройка, покрай глуха стена и със спазване на разстоянието до най-близката врата и прозорец от 1 метър без капитално прилепване към жилищната сграда;
• отделно стоящи – намират се на известно разстояние от основната къща.

С нормативите е определено, че ако мощността на газоизползващото оборудване не надвишава 60 kW, то може да бъде разположено в кухнята (освен в кухня-ниша), в кухня-трапезария, в друго помещение с нежилищно предназначение, освен в санитарни възли и баня.

Минималният обем на котелното помещение за 30 kW мощност – минимум 7,5 куб. м. От 60 до 150 kW изискват обособяване на отделно помещение. Минималният обем на помещението – 13,5 куб. м. От 150 до 350 kW. Минималният обем на помещението – от 15 куб. м.

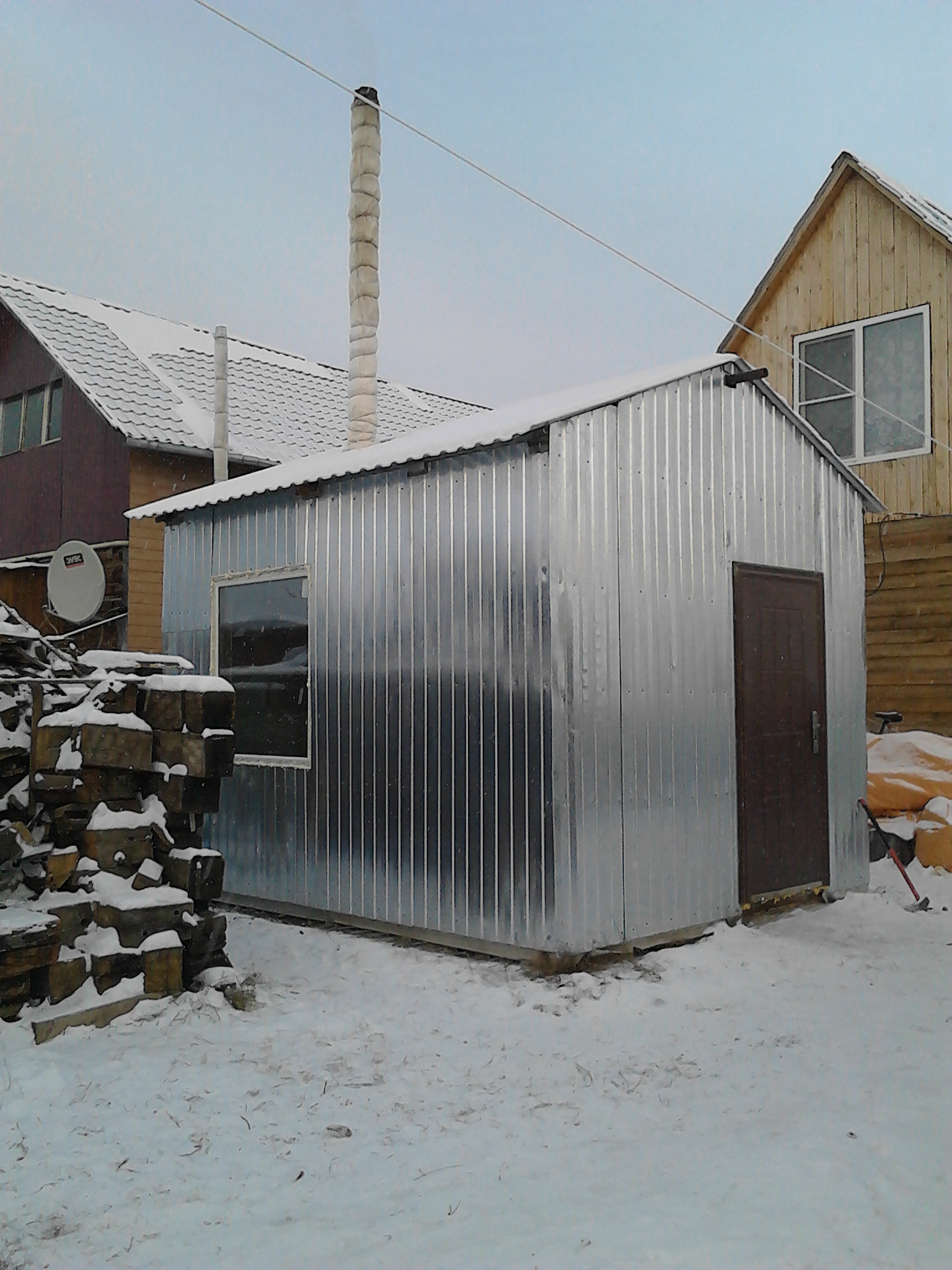

Отделно стоящата газова котелна трябва задължително да бъде проектирана още преди строителството или инсталирането. Спазвайте всички правила за нейното обустройство, в противен случай, разполагането в нея на газоизползващо оборудване няма да бъде одобрено.

При нас разговорът е именно за отделни котелни, тоест с мощност на оборудването от 60 до 350 kW.

Правила за оборудване на помещения на автономни котелни

За да не се объркваме в огромното количество нормативни актове, при обустройството на автономна газова котелна за своя дом или апартамент, можем да използваме СП 402.1325800.2018.

Този документ влиза в списъка на одобрените от Министерството на правосъдието за доброволно прилагане, но тук има няколко нюанса.

Документът за доброволно прилагане не отменя задължителността на спазването на правилата при отсъствие или непълно съдържание на алтернативно решение. И междувременно, прилагането на този Свод от Правила осигурява достатъчно спазване на ТР за безопасност на сгради и съоръжения.

Нека разгледаме основните му точки, които ще ни помогнат в обустройството на помещението на топлогенериращата котелна в дома или апартамента.

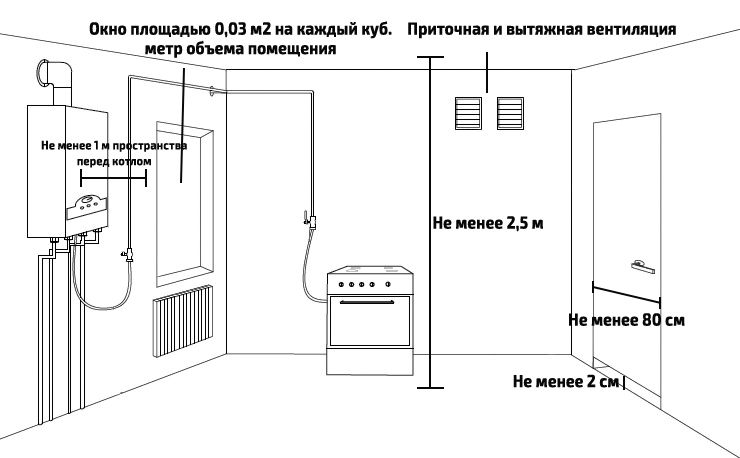

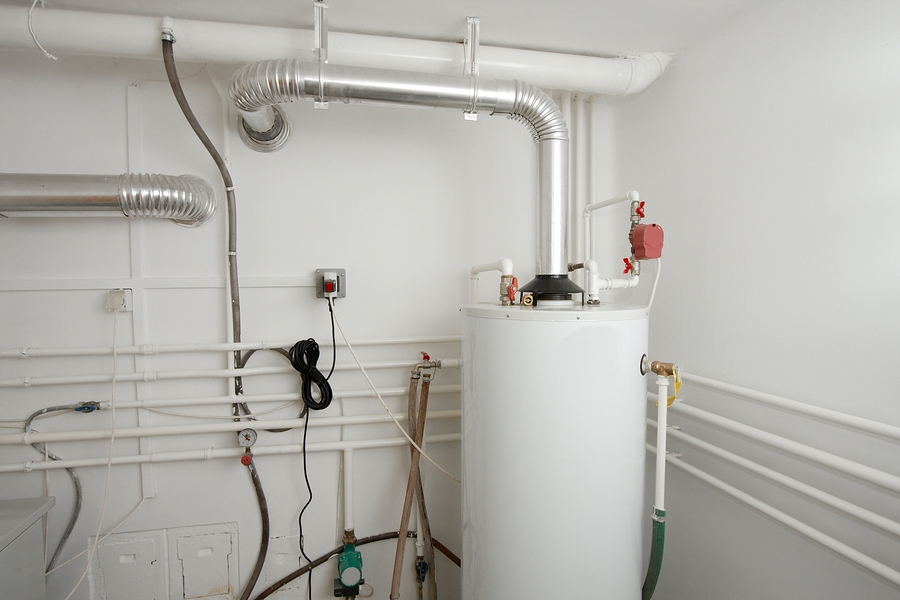

И така, отделното помещение на котелната, предназначено за осигуряване на топлинна енергия и топла вода, трябва да бъде не по-малко от 15 куб. метра площ и не по-малко от 2,5 м височина при инсталиране на котел с отворена горивна камера, или 2,2 м при затворена горивна камера.

Помещението за котел може да се обустрои във всяко нежилищно, вентилирано помещение, което отговаря на всички норми, включително и в сутеренни/мазета, с изключение на тоалетни и бани. Отделно помещение е необходимо при работа на агрегати с мощност от 50 kW, като общата мощност на котлите (ако са 2) не трябва да надвишава 100 kW.

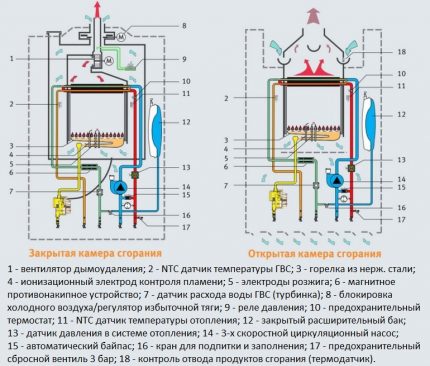

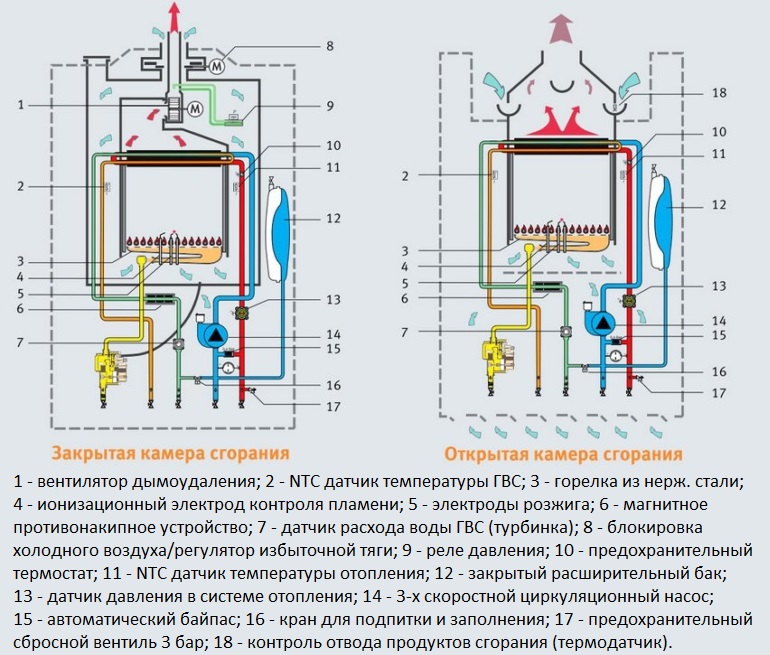

В апартаментен вариант за котелните се използват уреди с пълно сглобяване и термопараметри на топлоносителя не повече от 95 градуса. При обустройване на нови котелни камерата на горене трябва да бъде херметична, а в самия котел да бъде предвидена система за автоматично регулиране и безопасност.

Ако обустройвате котелно помещение в частен дом или апартамент, дори в отделно помещение не можете да инсталирате повече от два отоплителни агрегата или газови бойлери от капацитивен тип.

Вентилацията трябва да бъде от естествен тип, изсмукването се предвижда при изчисление на 3-кратен въздухообмен на час и същия приток, в който се включва и подаваният обем въздух за горене. За определяне на точните параметри е необходимо да се направят специални изчисления. Повече за вентилацията на газовата котелна можете да прочетете тук.

Остъкляването, а отворът на прозореца трябва да бъде не по-малко от 0,03 куб. м на всеки куб от площта на обема на помещението, съгласно ГОСТ Р 12.3.047, трябва да бъде лесноизхвърлящ се.

Ако не знаете какво е това, погледнете в ГОСТ Р 56288. Тоест, това може да бъде поликарбонат, триплекс, стъкло с армиране и така нататък. Такова право се установява с обосноваване на погасяване на налягането при експлозии и като осигуряване на устойчивото положение на сградата.

Изискванията към обустройството на отделна котелна в жилищна сграда или апартамент, с изключение на газовите печки, които класифицират помещението като място за приготвяне на храна, са практически идентични с тези за кухненски топлогенератори.

Вратата трябва задължително да бъде, и то отваряща се навън.

Сега за разстоянията. В паспортите на газоизползващото оборудване има сведения-препоръки на производителите относно разположението на техните уреди и разстоянието до различни конструкции. Много е важно да ги спазвате стриктно, но освен това да отчитате и удобството на достъп до уредите за управление, преглед или ремонт. Освен това има и няколко задължителни противопожарни норми.

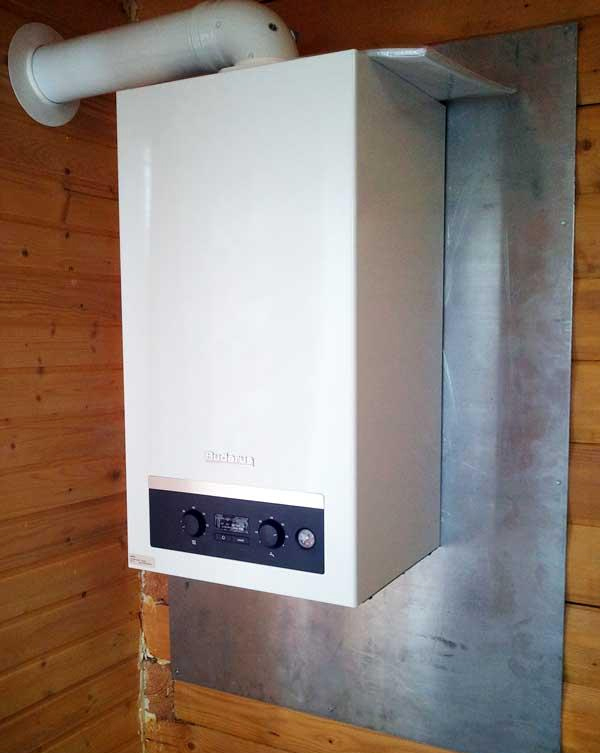

Стените, на които се закачват стенните агрегати от двуконтурен тип, трябва да бъдат негорими, а самото оборудване да отстои от повърхностите, включително странични, не по-малко от 2 см. Разстоянието се осигурява от стандартни крепежни елементи. При това вземете предвид теглото на котелното оборудване, така че материалите на стената да издържат натоварването от поне 35-70 кг.

Изолацията на стените трябва да излиза зад уреда с 10 см отстрани и отгоре най-малко 70 см, но височината на разположение не трябва да пречи на лесен достъп. А при подова инсталация изолиращите материали трябва да имат огнеустойчивост минимум 45 минути, като изолацията се оборудва с издатък от най-малко 10 см от всички страни.

Ако налягането на газа е планирано над 0,0025 MPa, инсталирайте пред котлите и газовите бойлери стабилизатори, които ще изравняват потенциалите на изгаряне на газа.

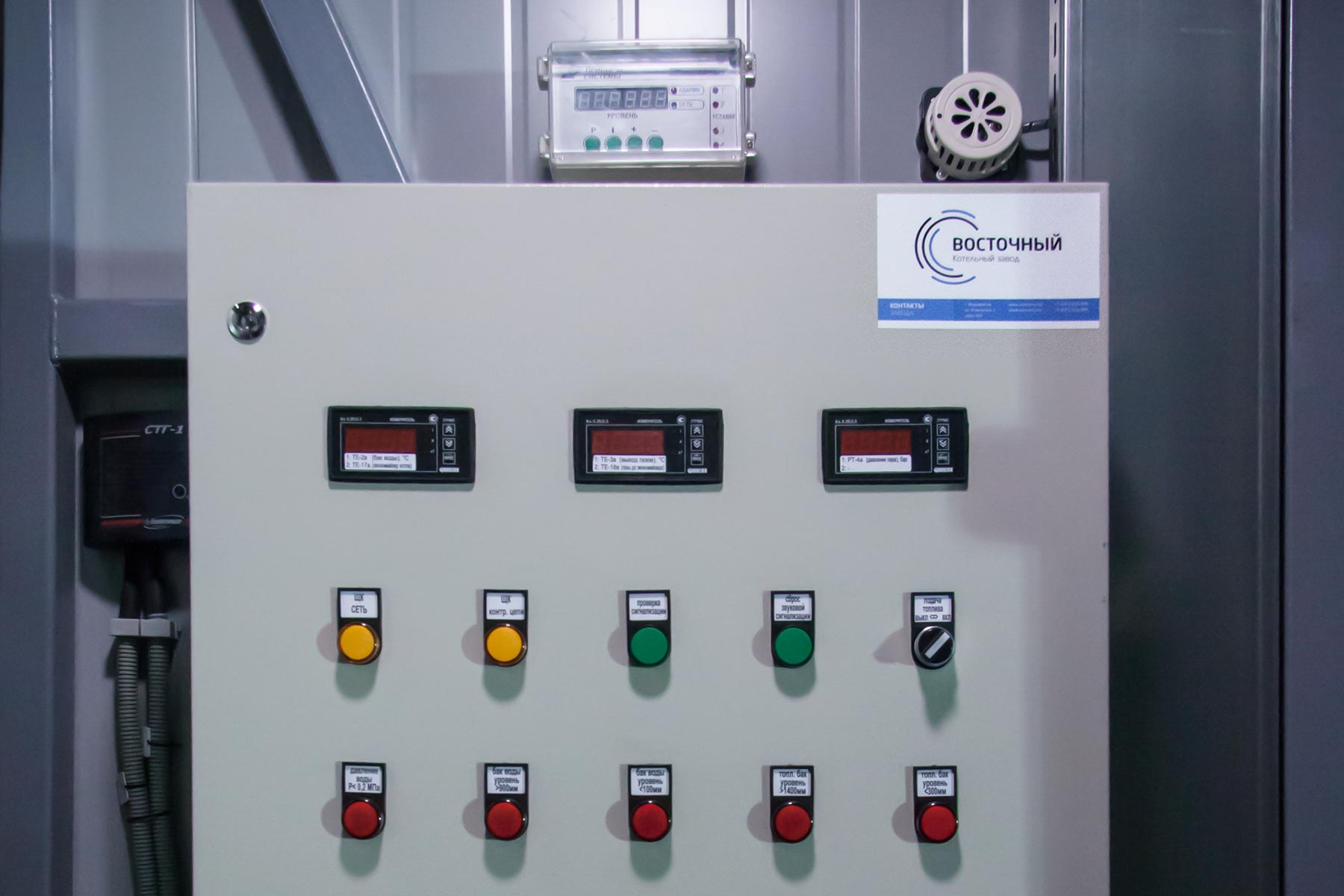

Оборудване на системата за сигнализация

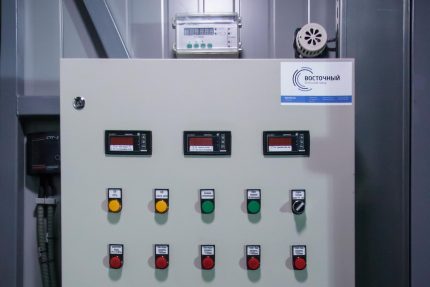

Проектните решения за безопасност на сградите от газово замърсяване могат да се осъществяват още на етапа на проектиране. За това се използват системи с автоматично спиране на подаването на газ в блокови къщи, при мощност на газоизползващите устройства от 50 kW, при разположение на котелните в мазета и сутерени, в сгради от многоквартирен тип, включително вградени или пристроени топлогенераторни помещения.

За определяне на наличието на горими газове във въздуха, независимо от типа на котелното помещение, се предвижда сигнална система, която се задейства при 3-20% концентрация на опасната смес във въздуха от долната зададена граница. Обикновено сигнализаторите са светлинни и звукови и отговарят на ГОСТ Р ЕН 50194-1.

Автоматичният блок на газовите агрегати трябва да спира подаването на газ при:

• прекратяване на горенето на пламъка в дюзите без естествено изключване;
• превишаване на показанията на налягането на сензорите или при твърде ниските им показания – отнася се и за топлоносителя;
• ако е нарушена тягата или принудителното подаване на въздух;
• когато настъпи изключване на електроенергията – в случай на електрозависими котли;
• закипяване (прегряване) на топлоносителя.

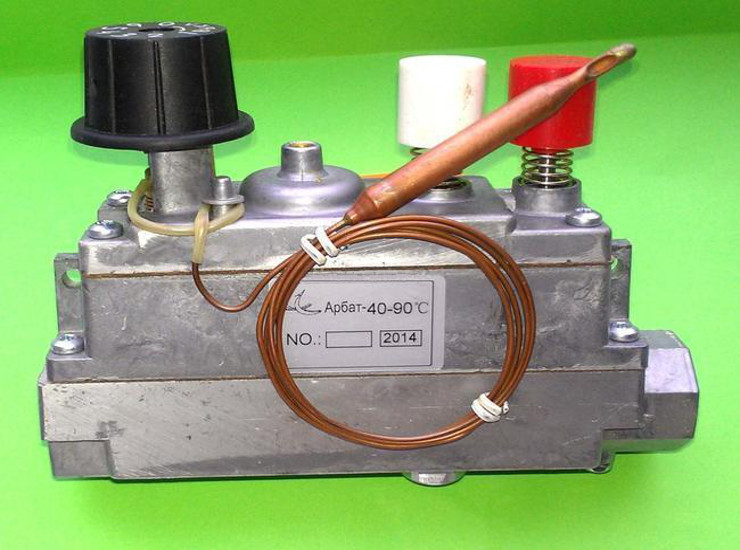

Автоматичният блок в газовите котли е много важен за спазване на пожарната безопасност.

Блокът за автоматика на безопасността осигурява своевременно спиране на газа и пламъка при наличие на нарушения в работата на газовите котли. В него влизат в минимален вариант: контролер за гранично ниво на топлоносителя, термометър, сензори за йонизация, налягане и тяга.

Има още правила, отнасящи се до заземяването, мълниезащитата и електриката като цяло.

Сега ще ги разгледаме по-подробно, тъй като те също увеличават пожароопасността на газоизползващото оборудване.

Електроснабдяване и доставка на вода

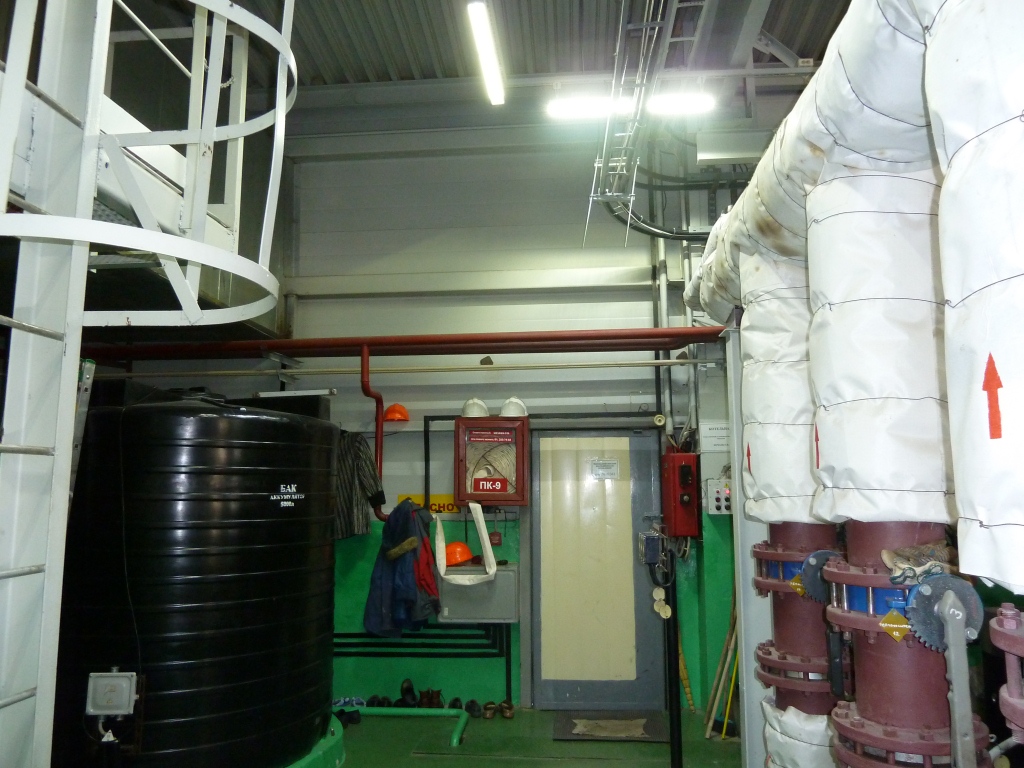

В помещенията на котелните по един или друг начин има електропроводка. Това са захранване за осветление, автоматика на котлите, пиезозапалване, подсветка, помпено оборудване и така нататък. Нейното оборудване в помещенията на котелните се изпълнява в съответствие с Правилата за устройство на електрическите уредби.

От само себе си, че при полагане на електрическия кабел е много важно да се следи той да преминава свободно, да е достъпен за проверка, да не докосва зони с температурни въздействия.

Контактът, към който се свързват двуконтурни, едноконтурни агрегати или бойлер, задължително трябва да бъде заземен в съответствие с всички правила и в никакъв случай не трябва да се поставя «земя» върху газопроводни тръби. Разстоянието от контакта до уредите се нормира в граници до 0,5 м, за да може оборудването да се изключва бързо при необходимост.

От съществено значение е да се предвиди подвеждане на водопроводната система към оборудването за осигуряване на системата за горещо водоснабдяване и водоснабдителния кръг.

Осигуряването на инсталирането на водоснабдителните системи се извършва съгласно нормативите СП 55.13330, СП 54.13330, както и СП 30.13330.

Правила за ползване на домови котелни

Котелните инсталации от автономен тип задължително трябва да се експлоатират при спазване на правилата за ползване на газоизползващо оборудване.

Изискванията са стандартни:

• Проверявайте редовно функционалността на оборудването;
• Не използвайте устройства с неизправности;
• Не съхранявайте близо до агрегатите леснозапалими течности;
• Не допускайте деца до оборудването;
• Ежегодно извършвайте техническо обслужване на устройствата с привличане на специалисти от ГРО;
• Не сменяйте и не поправяйте самостоятелно топлогенераторите и газовите тръбопроводи.

Служителят, който допуска вашите уреди до експлоатация, е задължен да проведе с вас инструктаж относно правилата за използване с оглед на вашата собствена безопасност.

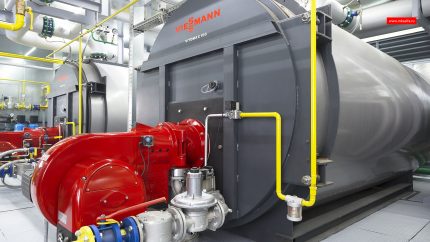

Пожароопасност на производствени помещения

С помещенията на едноквартирни и многоквартирни къщи вече се запознахме. Сега ще поговорим за топлогенераторните помещения с производствено и складово предназначение. Съгласно ФЗ № 123 ТР за изискванията за пожарна безопасност.

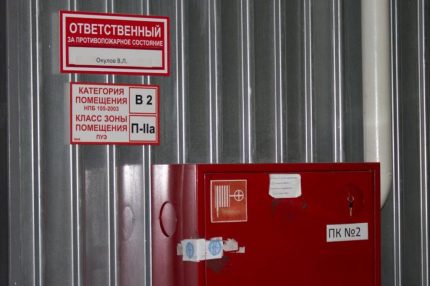

Обозначението помага да се определи какво и в кои случаи е необходимо, за да се осигури безопасността на хората и имуществото им в сградите при възникване на извънредна аварийна ситуация. Например, оборудването на сградата с пожароизвестителна система, система за гасене на пожари, степен на огнеустойчивост на облицовъчните материали, вид на аварийна евакуация и т.н.

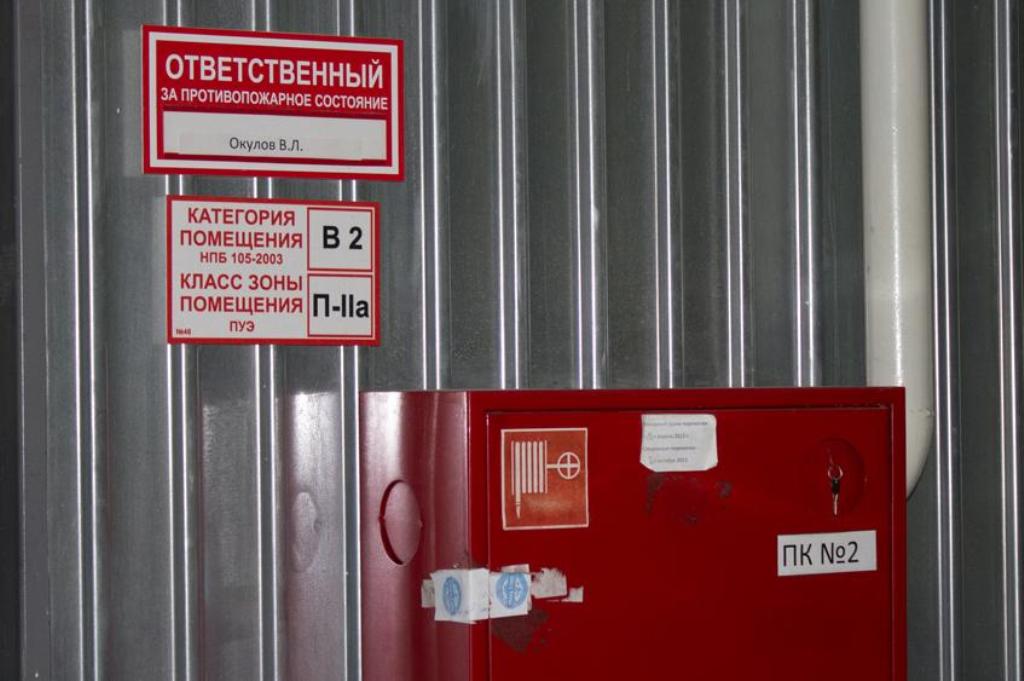

За да се определи степента на взриво-/пожароопасност на обекта, се използва разделяне на класове и категории.

Съгласно ПП № 390, газовата котелна се класифицира като опасен производствен обект и се отнася към категория Ф5. По нормативи, помещения от такъв тип се нормират към категория на пожароопасност от най-опасната под буква А, до най-малко опасната, обозначена с буква Д:

1. Повишена пожаро-/взривоопасност — това е А.
2. Взривопожароопасност — Б.
3. Пожароопасността се отнася към категория В — от В1 до В4.
4. Умерена пожароопасност — под буква Г.
5. При понижена пожароопасност, към която е трудно да се отнесе такава газова инсталация, условното обозначение е Д.

Като правило е трудно да се съгласува устройството на газов обект с Д-подклас, затова ще разглеждаме котелните от А до Г.

Не може просто така да се вземе и определи конкретен подклас. За целта трябва да се направят необходимите изследвания и изчисления с помощта на специалисти, които имат опит в проектирането на газоизползващи топлогенераторни инсталации.

Подкласът трябва да се определи въз основа на:

1. Използваният вид гориво.
2. По степен на огнеустойчивост (I, II, III, IV и V).
3. Оборудването, което се инсталира в помещението.
4. Конструктивните особености на самата котелна (клас на опасност по отношение на конструкцията на газовата котелна: С0, С1, С2 и С3). Определя се от член 87 от Федерален закон № 123.
5. Характеристиките на провежданите процеси.

Подкласът също така условно се определя на основание на СП 12.13130.2009, НПБ 105-03, СП 89.13330.2011, Федерален закон № 123. По принцип не е задължително да се определя към кой клас на опасност принадлежи конкретната газова котелна, ако задачата е просто да се установи дали тя представлява ОПО (опасен производствен обект).

Котелната, във всеки случай, представлява мрежа за газопотребление. ОПО се определя по следните признаци:

• Наличие на котли, които работят под свръхналягане или при температура на работната среда над 115 градуса.
• Ако в състава на газовата котелна има газопроводи с налягане от 0,005 МПа.
• Котелната е централизирана система или инсталация, която обслужва социално значими групи от населението.

Класът на пожароопасност по всички признаци се определя от специалисти-проектанти.

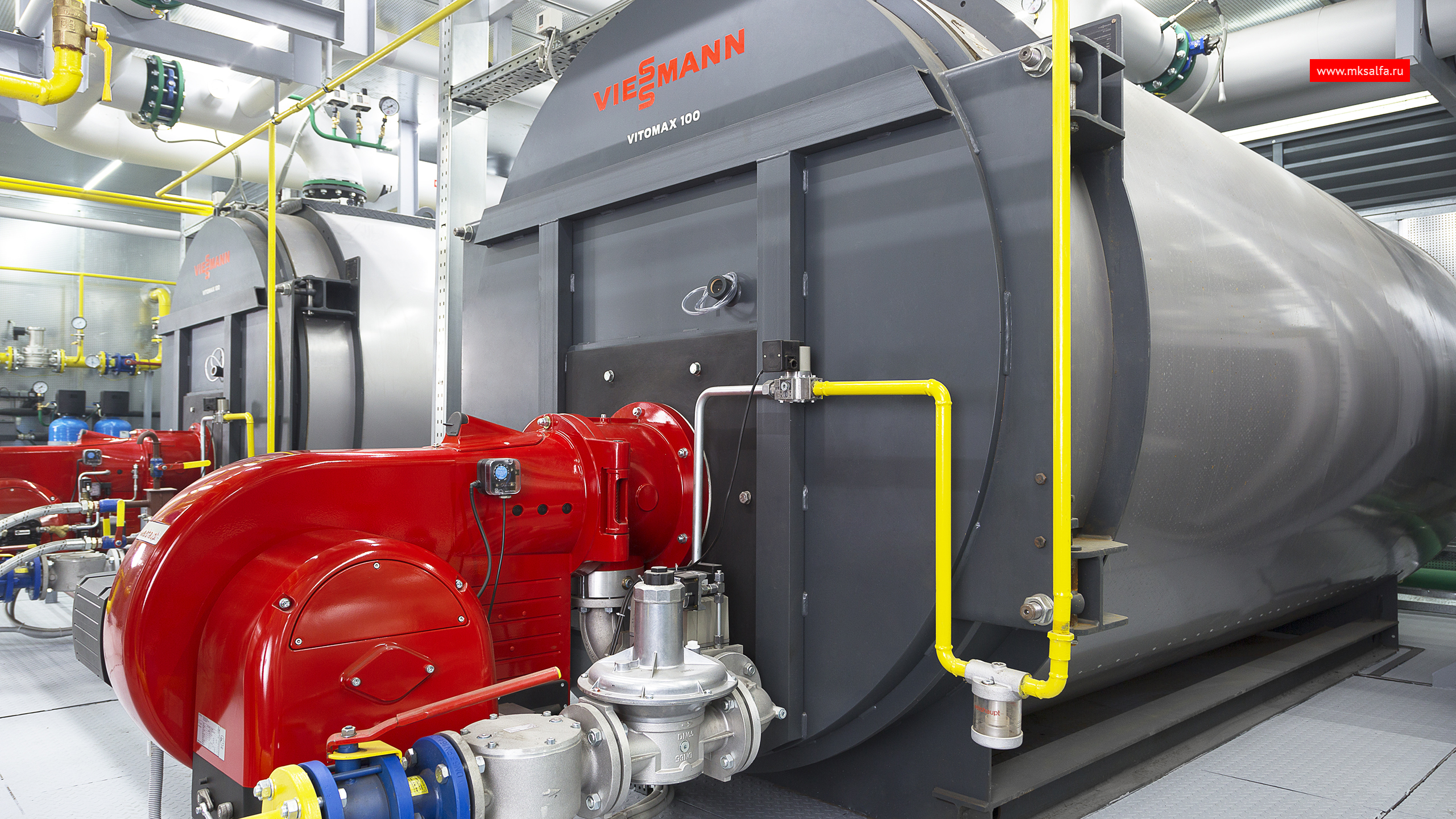

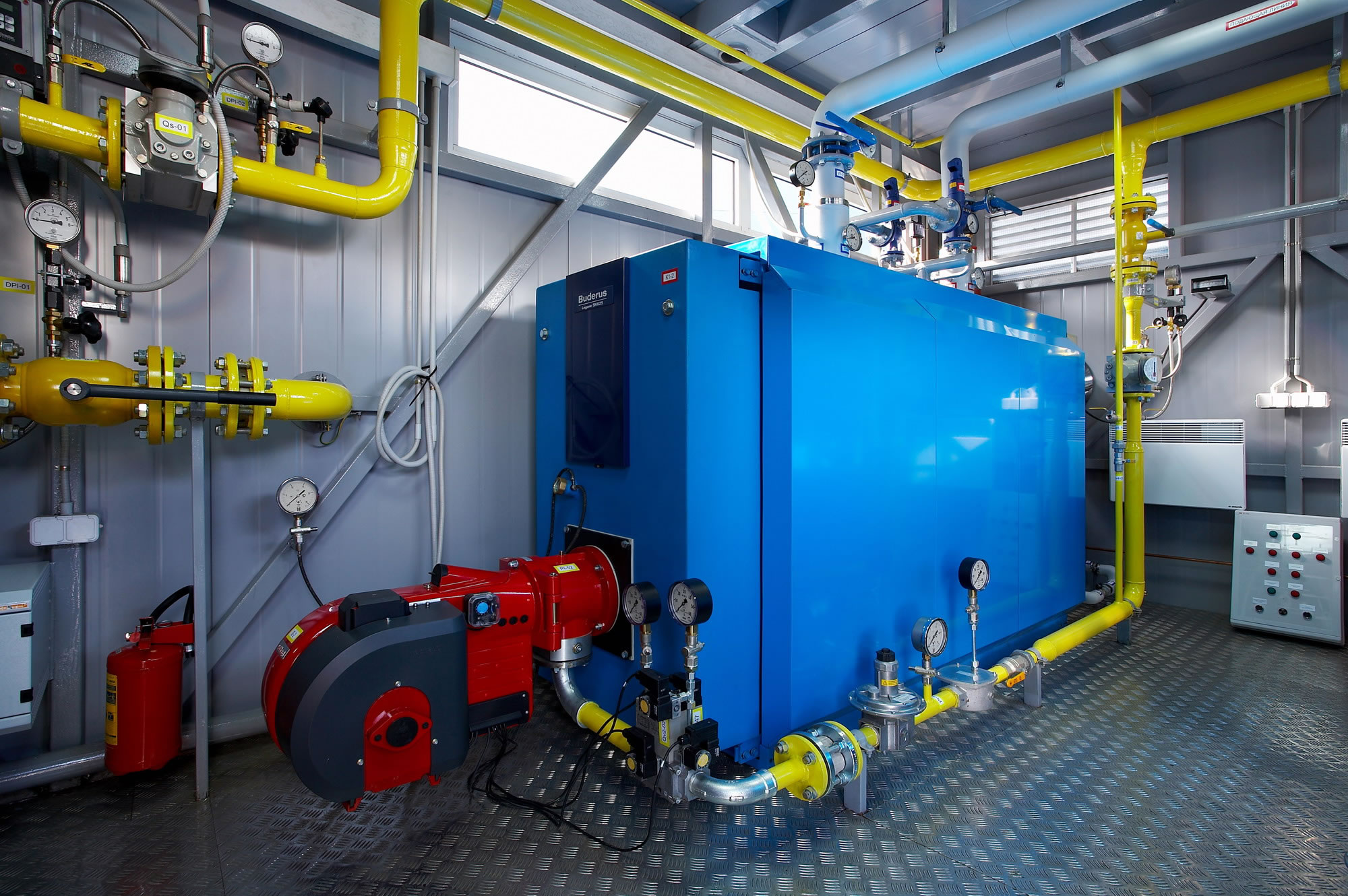

Пожарна безопасност на котелни

Към сградите с производствено предназначение се предявяват специални изисквания за пожарна безопасност. На първо място, те са индивидуални и се съставят според определянето на подкласа на помещението още на етапа на проектиране и инструктаж.

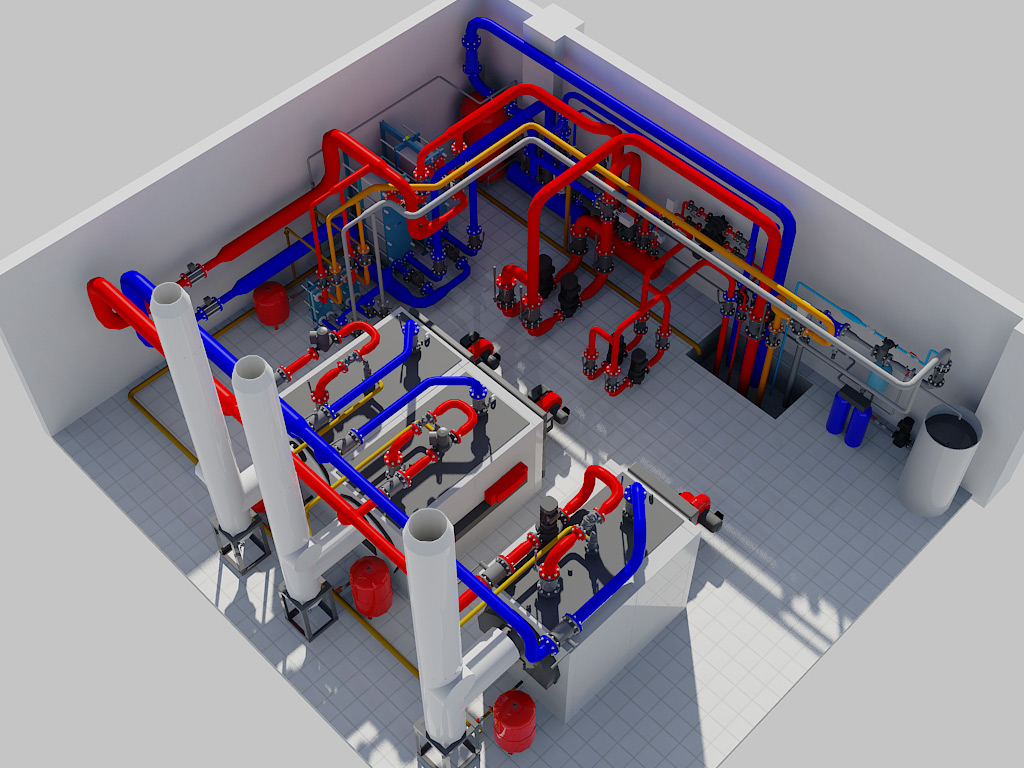

При изготвянето на проекти за газови котелни е необходимо не само да се запознаете с документацията, регулираща пожарната безопасност, но и да се консултирате със специалисти. Между другото, дори задължителните норми могат да бъдат оспорени, като се разработят и утвърдят индивидуални СТУ за нестандартни случаи.

Но има и общи правила. Пожарните изисквания, предявявани към конкретната сграда, се обозначават в заданието за проектиране, а създаденият проект подлежи на допълнително съгласуване.

На първо място, задължително е наличието на лесносваляеми ограждащи конструкции, чийто размер се изчислява индивидуално, но тя не трябва да бъде по-малка от 0,05 куб. м за категория А и от 0,03 куб. м за категория Б. Площта и дебелината на остъкляването се определят в съответствие със СП 56.13330.

Ако няма техническа възможност за осигуряване на остъкляване, има възможност за изграждане на горно покритие от алуминий, хризотилоциментови и стоманени листове, както и взривни клапани.

Огнеустойчивостта на стените, както и на другите вътрешни конструкции, се определя според класификацията на газовата котелна по категория на помещението при спазване на пожарната безопасност. Във всеки случай, това трябва да бъдат негорими материали, които при запалване не съдържат отровни съставки.

Вратите на котелните задължително се отварят навън. А входът на газопровода трябва да бъде оборудван с електромагнитен клапан. Той е необходим за спиране подаването на гориво при задействане на сензорите за безопасност и при изключване на електрозахранването.

Електроснабдяването се изгражда според правилата за безопасност, които изключват запалване при късо съединение. Задължително в котелните предвиждайте аварийно осветление, мълниезащита, както и в жилищните сгради, заземяване.

Вътрешният водопровод е задължително условие за спазване на ППБ. Пожарните шкафове се поставят до спирателните кранове и задължително се обозначават на вратичките им телефонът на пожарната организация, както и номерът на крана.

При това следва да се инсталира системата за пожарогасене по такъв начин, че струите да достигат, в случай на необходимост, до всяка точка на котелната.

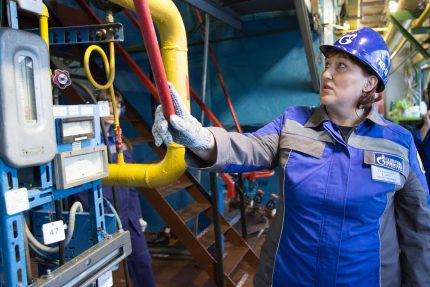

Особености при работата на оператора на котелна

Главният инженер, назначен към котелната, или друго упълномощено лице утвърждава ППБ и назначава отговорник за противопожарните действия, който от своя страна провежда инструктаж на служителите, тренировки и занятия по противопожарен минимум в случай на аварийна ситуация.

Задължително следва за служителите да се окачи план за евакуация и номерата на спешните служби на визуално достъпни места.

Персоналът на котелната е длъжен да премине специални курсове за оператор на газова топлогенераторна и да получи удостоверение. Без това допускането на служители до работа е категорично забранено.

Задължителен е ежедневният визуален преглед на газовото оборудване.

В никакъв случай не е позволено:

• да се опитвате да пускате оборудване, на което горелките и устройствата за подаване на гориво са неизправни;
• да осъществявате процеса на разпалване при нефункционираща автоматика за контрол и регулиране;
• да пускате агрегатите без предварително продухване;
• да използвате агрегатите не по предназначение, например, да сушите дрехи и т.н.;
• да пушите в помещение с повишена взриво-/пожароопасност – специално място за пушене се оборудва отделно;
• да работите в облекло, изцапано с леснозапалими вещества;
• да игнорирате изхвърлянето на кърпите за почистване;
• да съхранявате флакони и баллони с леснозапалими вещества до оборудването.

И, разбира се, достъпът до оборудването е забранен за деца и външни лица.

Пожарната сигнализация задължително се инсталира в такива помещения.

Сигналът към оборудването се предава от сензори от различен тип използване чрез свързан шлейф. Разположени са на тавана на разстояние от мястото за инсталиране на системите за вентилация и климатизация.

Системата за електрозахранване на сензорите е задължително непрекъсваема. Тоест, мрежово свързване и ИБП.

Противопожарен инвентар на газови котелни

Както вече беше казано, местата за разполагане на инвентара, необходим за гасене на запалвания, имат специални обозначения.

Задължително е наличието на прахови, пенни или въглеродно-диоксидни пожарогасители, оформени съгласно експлоатационен паспорт. Пясъкът се съхранява в метални кутии.

В работата се използва азбестово влакно, филц и парцали, и те трябва да се складират на места, защитени от запалване.

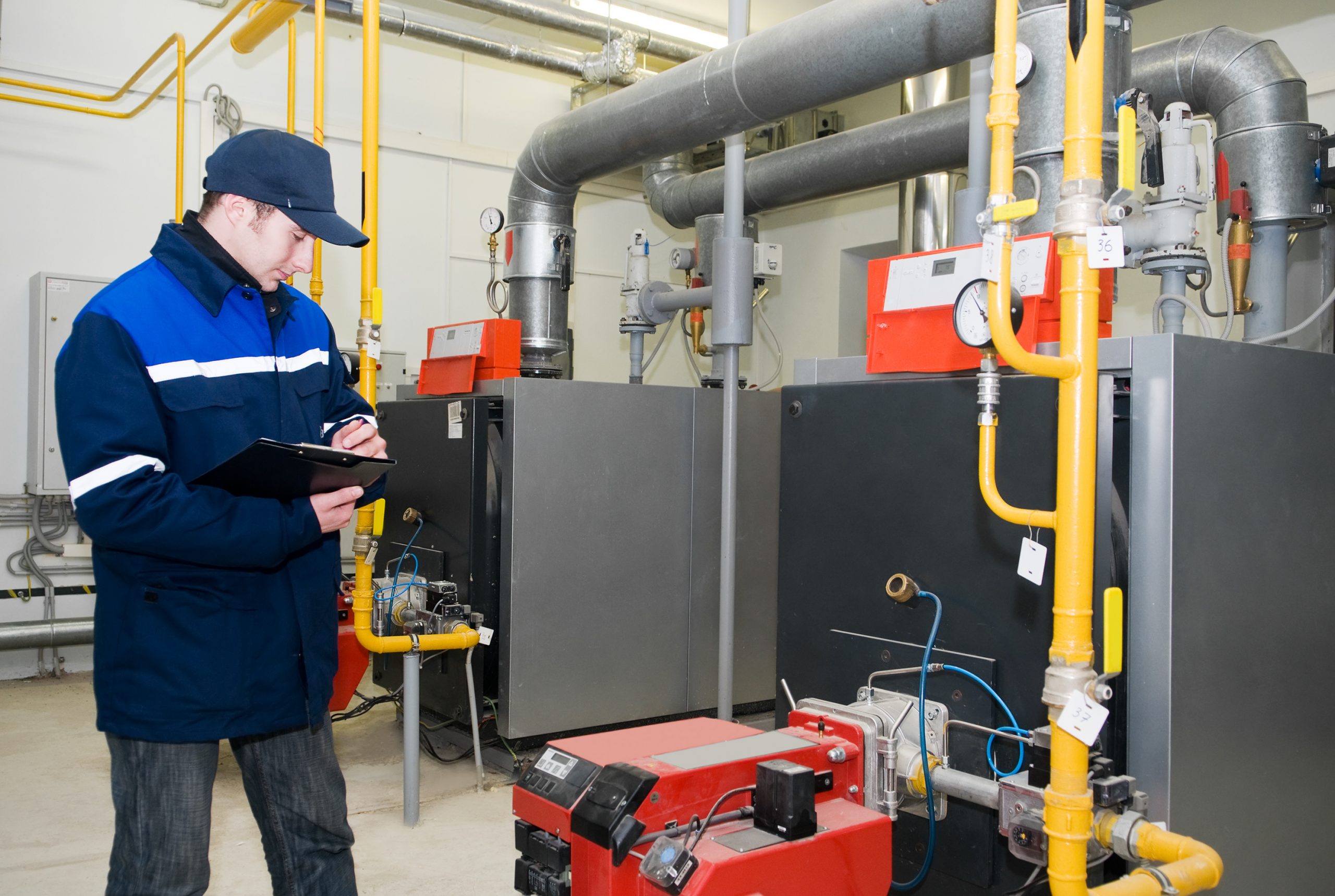

Техническото обслужване и проверката на работоспособността на котелното оборудване на производствените помещения се извършва от специалист с подходящите квалификационни умения.

Противопожарният комплект се съхранява в специални запечатани кутии, боядисани в червен цвят.

Пожарната безопасност на производствените и складовите помещения се осигурява чрез спазване на законодателните актове.

Изводи и полезно видео по темата

Вентилация в котелното помещение с газов котел:

И така, ние определихме нормите за пожарна безопасност на домашните газови котелни, как да разберем към кой клас на опасност принадлежи производствената газова котелна и какви правила действат в тях. Разбира се, това са само общи изисквания, но при проектирането на топлогенериращото помещение е необходимо подробно да се проучи цялата нормативна документация.

Възможно е да имате умения в проектирането на газови котелни или можете да допълните нашия материал с ценна информация? Моля, споделете своя опит в коментарите. Там можете да задавате въпроси по темата на статията.
