Изисквания към вентилацията на газова котелна: нормативни и особености при сглобяване на системата

Съгласете се, че би било жалко да похарчите пари за оборудване на котелно помещение, а след това да получите отказ от газовата служба поради неправилно проектирана вентилация. Но ако спазвате изискванията за вентилация на газова котелна, това може да се избегне.

В предложената от нас статия са представени основните законодателни и строителни норми, въз основа на които можете да инсталирате правилна вентилационна система в частна къща.

Нормативна и правна база на РФ

Монтажът на вентилационни системи е задължителен независимо от вида на използваното отоплително оборудване (т. 9.38 на СНБ 4.03.01-98). Инсталирането на отоплително и вентилационно оборудване се извършва под надзора на представители на газовите служби.

Ако при пусковите изпитания бъдат открити недостатъци на вентилационната система и технически несъответствия с проектната документация, въвеждането в експлоатация на отоплителната система ще бъде отказано.

В задачите на инспектора от газовата служба влиза визуалната проверка на оборудването, проверка на функциите за безопасност, управление и извършване на контролни измервания на въглероден оксид. При необходимост собственикът на помещението може да изиска от инспектора да предостави сертификати-разрешения за работа с анемометър или СРО.

Вентилацията осигурява постоянен интензивен приток на свеж въздух. Функционирането на изпускателните системи се регламентира от редица нормативни актове.

Законодателни актове и ГОСТ стандарти

Нормативната и правна база, касаеща вентилацията и климатизацията на газовото оборудване, е доста обширна. Към тези НПА се отнасят:

• ФЗ №384;
• Постановление на правителството №1521 за осигуряване на задължително спазване на 384-ФЗ;
• Постановление на правителството №87;
• Постановление на правителството №410 за мерките за безопасност по поддръжката на газовото оборудване;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарти и препоръки на АВОК в областта на вентилацията и т.н.

Но законодателните актове могат да се променят, затова при монтаж на вентилационно оборудване за обустройване на газова котелна трябва да се проследяват последните им редакции в официални източници.

Всички стандарти и нормативи, които ще се прилагат при проверка на вентилационното оборудване, могат да се уточнят в газовата служба на вашето населено място

Също така всички вентилирани системи в помещенията с котелно оборудване трябва да съответстват на следните ГОСТ и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 относно климатизацията и вентилацията в нежилищни сгради;
• ГОСТ 30494-2011 относно микроклимата в жилищни и обществени сгради;
• СП 7.13130.2013 относно изискванията при осигуряване на противопожарна безопасност;
• ГОСТ 32548-2013 (междудържавен стандарт);
• СП 60.13330.2012 (отнася се към СНиП 41-01-2003) и т.н.

На основание на тези нормативни актове трябва да се състави проектна документация. За да не противоречи тя на официалните изисквания и стандарти, е необходимо на етапа на разработване на проекта да се извършат топлинни изчисления и да се изчислят основните параметри на изпускателната система.

Сертификация на вентилационно оборудване

При покупка на устройства за изпускане и доставка на свеж въздух трябва да се проверят документите им. За вентилационното оборудване, реализирано на територията на РФ, задължително се оформя декларация за съответствие.

Този документ потвърждава, че устройствата отговарят на всички актуални изисквания на Митническия съюз, изложени в следните технически регламенти:

• ТР ТС 004/2011 относно използваното нисковолтово оборудване и безопасността на неговата експлоатация;
• ТР ТС 020/2011 относно електромагнитната съвместимост на използваната апаратура;
• ТР ТС 010/2012 относно безопасността на машини и оборудване.

Това деклариране на продукцията е задължително, но освен него производителят или вносителят на вентилационно оборудване може да премине официалната процедура по доброволна сертификация за съответствие със стандартите ГОСТ. Наличието на такъв сертификат, получен на доброволна основа, свидетелства за високо качество на продукцията и надеждност на производителя.

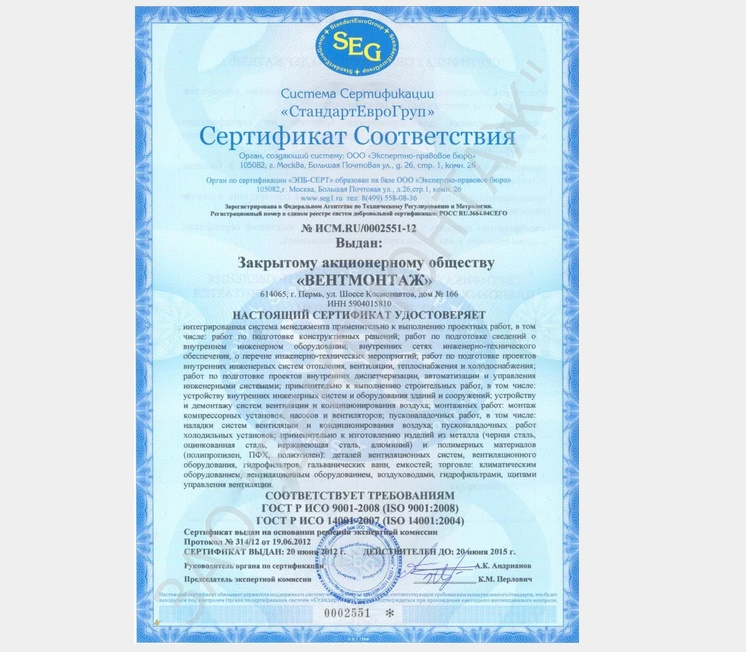

Доброволен сертификат за съответствие на въздуховодите може да се поиска при покупка на вентилационно оборудване за газова котелна. В него се посочват всички технически характеристики на продукта.

Но доброволната сертификация изисква допълнителни капиталовложения, затова често на нея се спестява. В съответствие с ФЗ №313 и Постановления на правителството №982 и №148 задължителната сертификация на вентилационно оборудване е отменена.

Основни изисквания към вентилацията

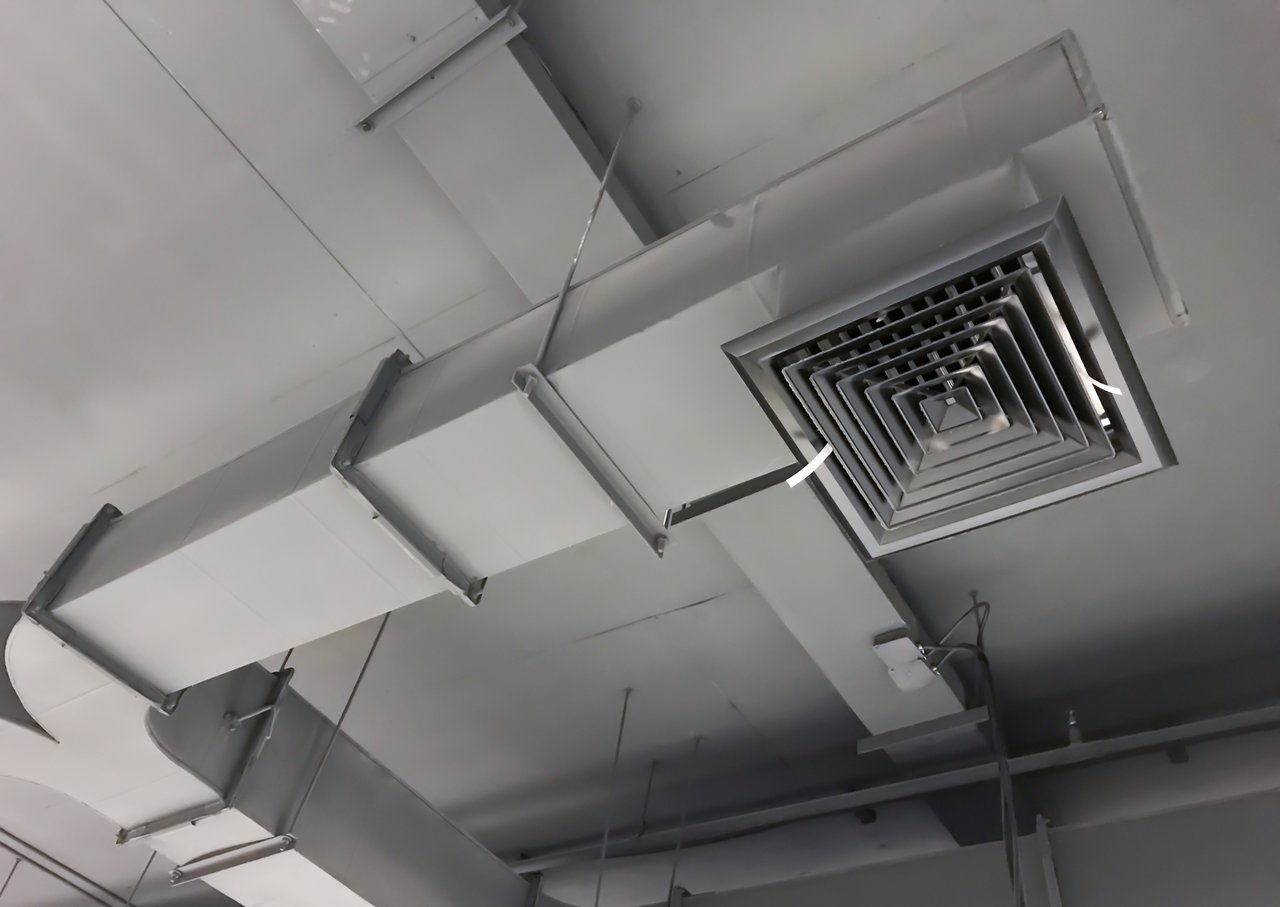

Монтирането на правилно изчислена и качествено проектирана вентилация е важно условие за работоспособността на котелното помещение. Обикновено всички необходими параметри за осигуряване на нормална работа на газовото отоплително оборудване са посочени в неговия технически паспорт.

Защо нормалният въздухообмен е важен за котелното помещение?

Липсата на нормален приток на свеж въздух се отразява негативно на производителността на газовото оборудване. Процесът на изгаряне на горивото е невъзможен без интензивно и непрекъснато постъпване на кислород.

При намаляване на въздушните потоци в котелното помещение, по стените на газовия котел се образуват сажди, което влошава качеството на смесообразуването и намалява ефективността на използване на горивото.

Поради лошо работеща вентилация горивото гори по-лошо, намалява отделянето на топлина и се увеличава разходът на потребяван газ. Ето защо при конструирането на газово котелно помещение за селска къща и смукателно оборудване е важно да се спазват установените нормативи и държавни стандарти.

Ако вентилационната система е изградена с нарушения и не може да осигури стабилен въздухообмен в необходимия обем, в случай на авариен изпуск на въглероден оксид, въглеродният диоксид бързо ще се разпространи в жилищните помещения.

Изисквания към притока на въздух в горивното помещение

На основание СП 41-104-2000 (точка 13.4) притокът на въздух в котелното помещение с газов котел трябва да бъде трикратен. Т.е. въздухът в помещението за 1 час трябва да се смени 3 пъти.

В противен случай аспирацията ще осигурява само работата на котела, но продуктите от горенето ще започнат да се натрупват в помещението: във въздуха, по стените, по тавана и т.н. Също така трикратният приток на въздух е необходим за аварийно отстраняване на газ (в случай на изтичане) и продукти от горенето при попадането им в жилищното помещение.

Проверката на трикратния въздухообмен и съответствието на сечението на вентилационната тръба на изчислената площ на въздуховодите с общоприетите норми се извършва от специалисти по вентилационни инсталации. За целта се взема предвид разходът и скоростта на движение на въздуха, измерени с помощта на анемометър.

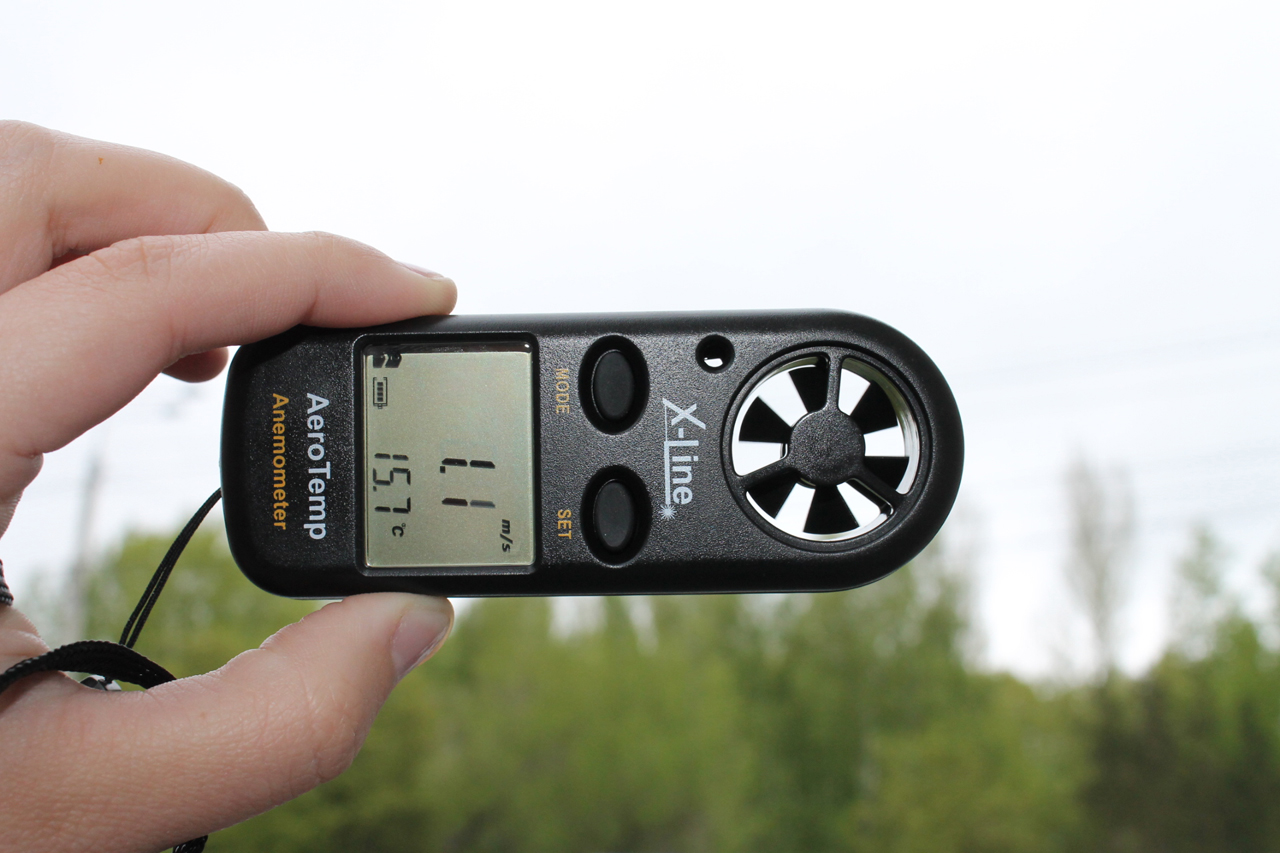

Всеки собственик на къща може да си купи анемометър и предварително да извърши измервания на скоростта на въздуха в тръбата преди идването на инспектора от газовата служба. Анемометрите се продават дори в AliExpress.

Но сега е въведен и СП 281. На основание на неговата точка 14.3 за апаратура с мощност от 50 kW е допустим еднократен приток на въздух в помещението на горивната в частни къщи. Аналогични изисквания са въведени за по-мощно оборудване (от 360 kW).

Те се регламентират от т. 17.11 на СП 89. В този документ се казва, че притокът на въздух трябва да бъде не по-малко от еднократен на час, въпреки че точният изчислен въздухообмен се определя въз основа на реални измервания. Преди инсталиране на вентилация в котелно помещение с газов котел се препоръчва да се уточнят изискванията за кратността на притока на въздух от газовата служба на конкретния регион.

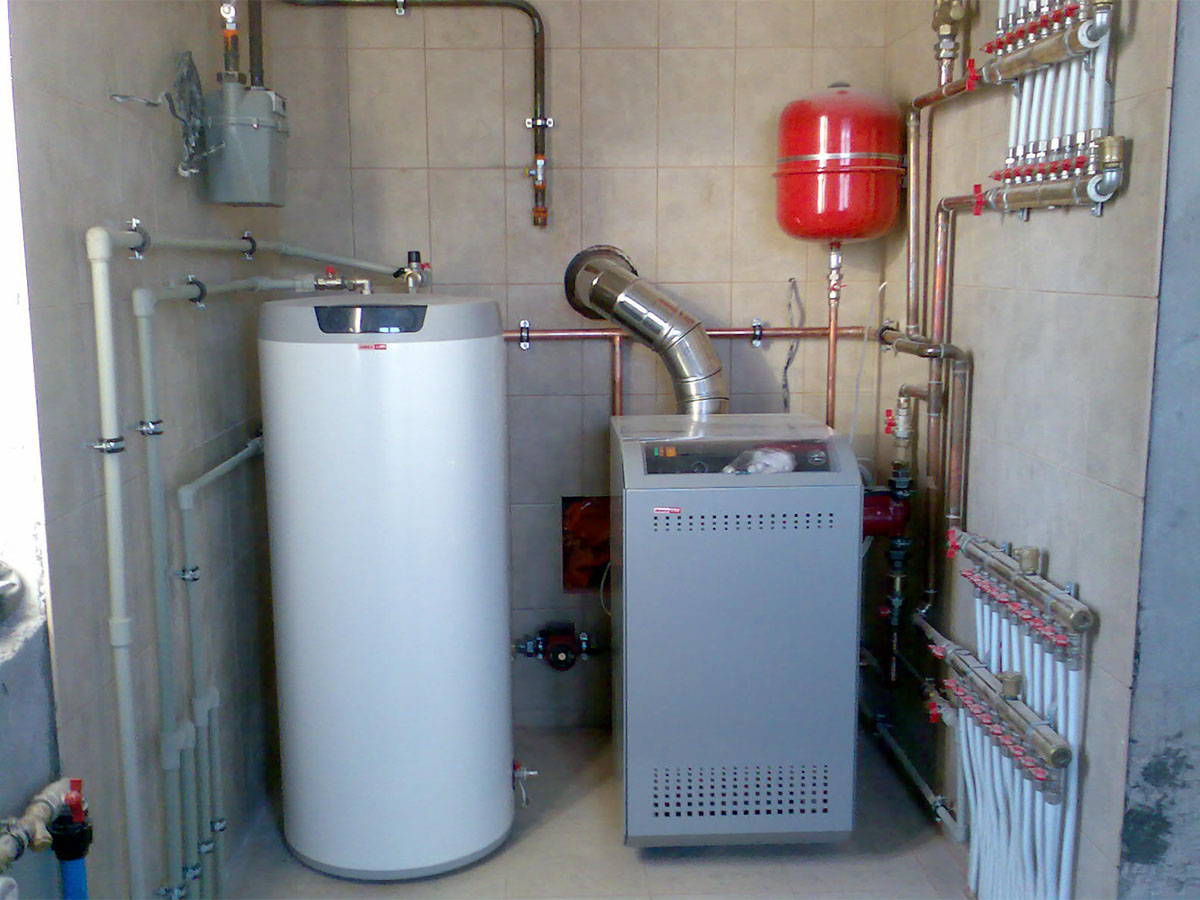

Общи изисквания към котелните помещения

Пещите и котелните помещения могат да се организират в помещения с височина на тавана от 2 м. Битовите помещения с газово оборудване от отворен тип трябва да имат поне един прозорец с площ от 0,25 м². В пещи с газово-нагревателно оборудване с херметична камера на изгаряне този прозорец може да отсъства (т. 9.37 СНБ 4.03.01-98).

При избора на място за поставяне на газовите уреди трябва да се гледа на тяхната мощност. От мощността зависи минимално допустимият обем на пещта (данните са посочени в таблицата по-долу).

Всички основни изисквания към изпускателните системи са отразени в СНиП (II-35-76, 2.04-05). Към тези изисквания се отнасят:

• наличие на отделна въздуховодна траса във вентилационната система;
• херметичност на вентилационните канали (като всички шевове трябва да бъдат обработени с уплътнители, които са способни да запазват своите изолиращи свойства при високи температурни стойности);
• конструиране на въздушен канал в тавана на котелното помещение;
• наличие на гилзи в стената за разполагане на самия комин на газовия котел и за извършване на неговото техническо обслужване;
• разполагане на почистващия канал на 25-35 см под друг;
• използване за облицовка на пода и стените в помещението само на огнеустойчиви и незапалими материали (за това могат да се вземат негорими плочи с граница на огнеустойчивост от ¾ час).

По нормативи към комина могат да се свържат не повече от два газови уреда. Ако на изхода от тръбите се използват горими материали, те трябва да бъдат качествено изолирани. Между външната стена и мястото на завършване на комина трябва да остане разстояние по-голямо от 30 см.

Точната ширина на отстъпката в помещението с инсталирано газово оборудване зависи от дебелината на стените на комина и от материала, от който е направена стената на газовата котелна.

Тръбата трябва да се намира над повърхността на пода вътре в помещението на височина не по-малко от 25-50 см, но трябва да се вземе предвид височината на снежната покривка в района на проектиране на котелното. За това може да се приложи СНиП 41-01-2003.

В точка 7.3.2 е казано, че долната част на отвора за приемната тръба от външната страна на сградата трябва да бъде разположена на височина над 1 м от нивото на устойчивата снежна покривка, характерна за този регион по данни на хидрометеорологичните станции.

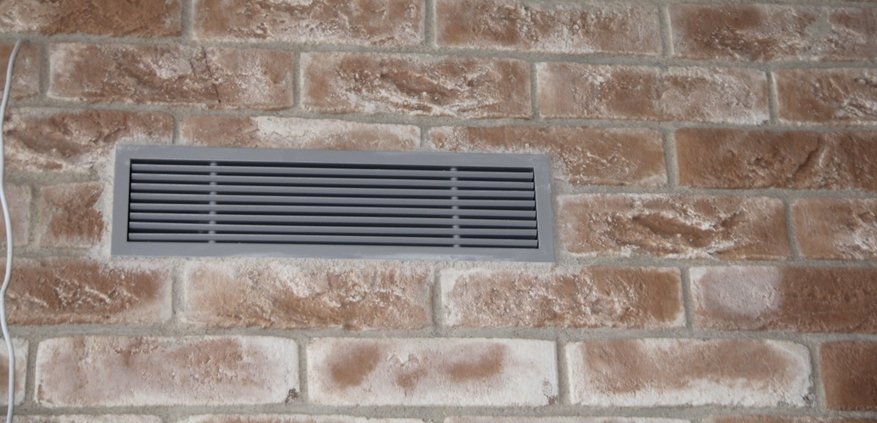

Чист въздух в котелното помещение може да постъпва от улицата и от друго помещение през вентилационна решетка на вратата или през пролука между пода и вратите с живо сечение от 0,02 м² (т. 9.38 СНБ 4.03.01-98).

Ако площта на напречното сечение на решетката е изключително малка, ще трябва да се монтират приточни вентилатори, за да се нормализира въздухообменът в помещението.

Твърде малките приточни решетки могат да доведат до прегряване на газовата котелна и повреда на автоматизираното оборудване през топлия сезон, когато котелното помещение почти не се използва.

Подаването на въздух може да се извършва както отвън, така и отвътре на обекта. Но при това като съседно помещение не може да служи жилищна стая.

По-добре е да се направят два въздуховода, които излизат отделно навън: отвор на тавана в плочата с дифузьор и решетка за приток до пода. Приточната решетка се монтира в долната част на стената или вратата и обикновено има наклонени регулируеми жалузи, благодарение на които дъждът и снегът не попадат вътре в помещението.

В близост до решетката на вентилационната система в помещение с газово оборудване не трябва да преминават тръби за студено водоснабдяване и дренажи. Това може да наруши терморегулацията на стаята.

Частично това изискване е отразено в т. 8.4.2 на СП 31-1-06-2002. В документа се говори за помещението на топлогенератора, но то по технически характеристики е сходно с газова котелна, затова на този норматив си струва да се обърне внимание. В него се посочва, че за апаратура с мощност от 30 kW въздухът трябва да се подава само отвън.

Въздуховодите, изведени в къщата, са опасни: в случай на изтичане на газ вредните вещества могат да попаднат в жилищните помещения, макар че подобна схема на вентилация е разрешена от нормативите. Но и в единия, и в другия случай обемът на постъпващия въздух трябва да бъде равен на обема на излизащия. Това условие е необходимо за профилактика на разликите в налягането.

Въпреки това в някои случаи се допуска организиране на въздухообмен с преобладаване на чист въздух в общия баланс. Това е характерно за проектирането на вентилация в котелни помещения и топочни, съседни на жилищни помещения. При това в газовата котелна трябва да се създаде отрицателен баланс, за да се предотврати проникването на въглероден диоксид в други стаи.

Разновидности на вентилационните системи

Вентилацията за помещения с газово отоплително оборудване, както и за други обекти, бива два вида: естествена и принудителна. Устройството на естествената и монтажът на принудителната вентилация са разрешени и регламентирани от действащите нормативни актове.

Естествена вентилация на котелни помещения

Естествената вентилация осигурява проветряване на помещението с помощта на разноформатни тръби и предварително направени отвори в стените, тавана или на пода. Всъщност естествената вентилация работи благодарение на разликите в налягането.

Тя позволява конструиране на вертикални и хоризонтални колена. В съответствие с изискванията на СНиП в системата може да има хоризонтални участъци с дължина до 8 м, но е по-добре те да бъдат с дължина не повече от 2 м. При това е разрешено проектиране на не повече от три.

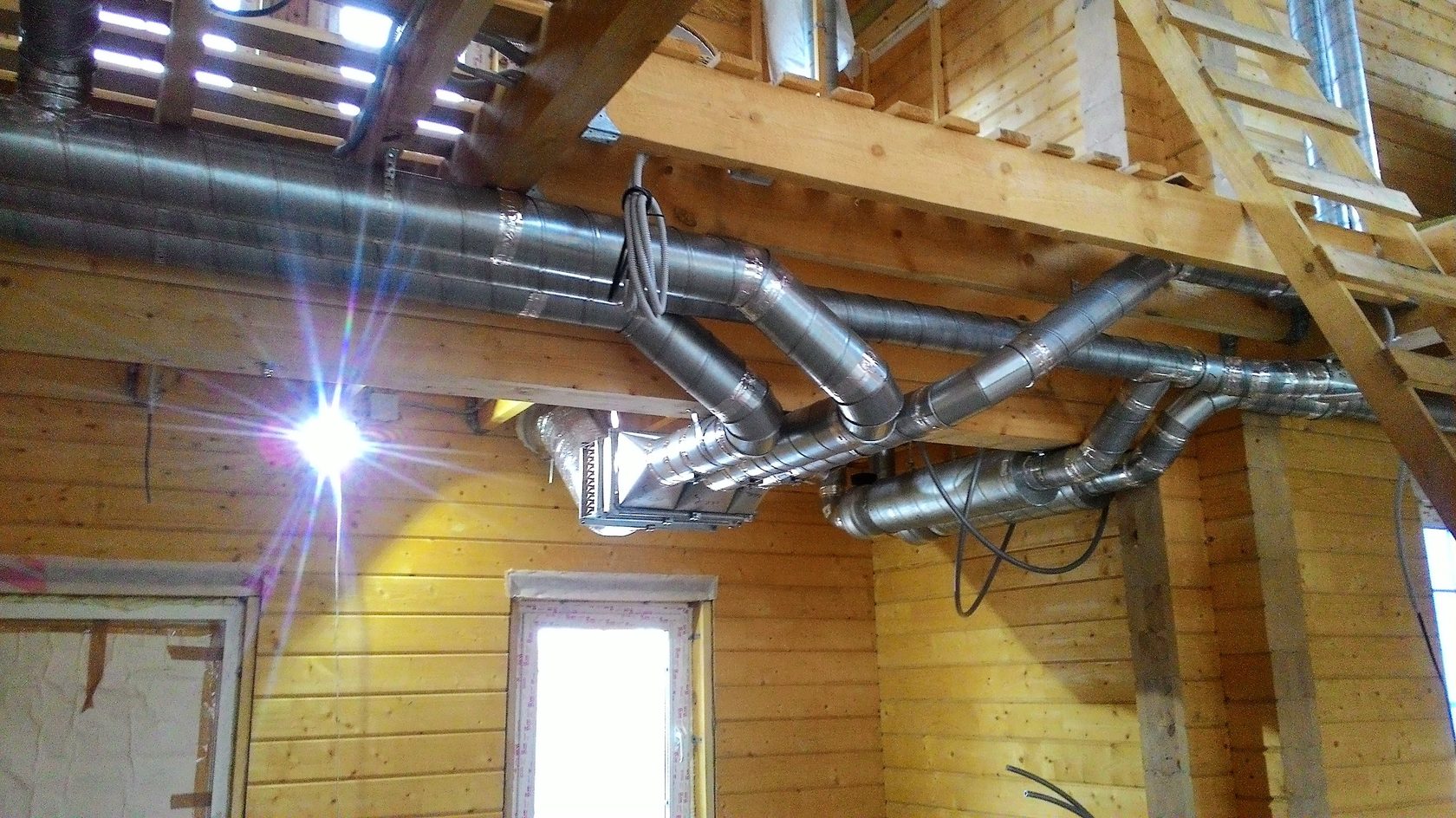

Конструирането на големи хоризонтални участъци на изпускателната система не е грубо нарушение, но скоростта на въздушния поток по тях е достатъчно малка, което затруднява нормалната вентилация.

Най-често изпускателните отвори се разполагат над котела. Естествената вентилация не предвижда използване на специална нагнетателно-изпускателна апаратура.

Изчисляването на въздухообмена за естествена вентилация в котелно помещение с газов котел се извършва доста просто: трябва да се добавят 5 градуса за температурата на външния въздух и 18 градуса – за вътрешния. Проверката на работата на вентилацията се извършва при наличие на посочената температурна разлика.

При приемане на естествената изпускателна система се извършват изчисления, които позволяват да се определи дали тя ще работи през лятото. Ако не, то ще трябва да се проектира принудителна вентилация, тъй като по нормативи изпускателната система трябва да функционира целогодишно.

Система за принудителна вентилация

Принудителната (изкуствена) вентилация представлява цяла автоматизирана система с изпускателен канал и инсталиране на вентилатори и климатици.

Мощността на тази инженерна конструкция може да се регулира с помощта на програми или механизми (в зависимост от характеристиките на оборудването). Освен това е по-добре да се проектира система за автоматичен контрол, която ще се стартира при включване на котела и ще се изключва, когато горивото напълно изгори.

Въпреки това тя изцяло зависи от електроснабдяването. При монтаж на изкуствена изпускателна система се препоръчва да се инсталира допълнителен генератор. Ако има такава възможност, по-добре е да се използва комбинирана изпускателна система, в която автоматизираните устройства се включват само когато естествената вентилация не може да се справи с въздухообмена.

Диаметър на проточния отвор във вентилационните системи

По стандарти естествената и изкуствената вентилация се различават по диаметъра на продушината (иначе наричана приточен отвор) за осигуряване на нормална тяга и нормативна скорост на движение на въздуха във вентилационните канали. Въпреки че диаметърът може да се изчислява и въз основа на кубатурата на помещението.

При избора на тръби с определен диаметър за вентилационни системи трябва да се вземат предвид ефектът от решетките и информацията за разхода на газ, която се посочва в паспорта на газовото оборудване.

За естествена вентилация стойността трябва да бъде: 30 см² площ на сечението на входния отвор на 1 kW мощност на газов котел. За принудителна вентилация на газово котелно помещение според нормите площта на сечението може да бъде по-малка – 8 см².

Материали за въздуховоди в газови котелни

Правилно подбраният материал за въздуховод осигурява по-дълга експлоатация на вентилацията.

В съответствие с действащите стандарти като материал за организиране на вентилация на помещения с газово оборудване може да се използва:

• тухла;
• керамика;
• азбест;
• поцинкована и неръждаема стомана.

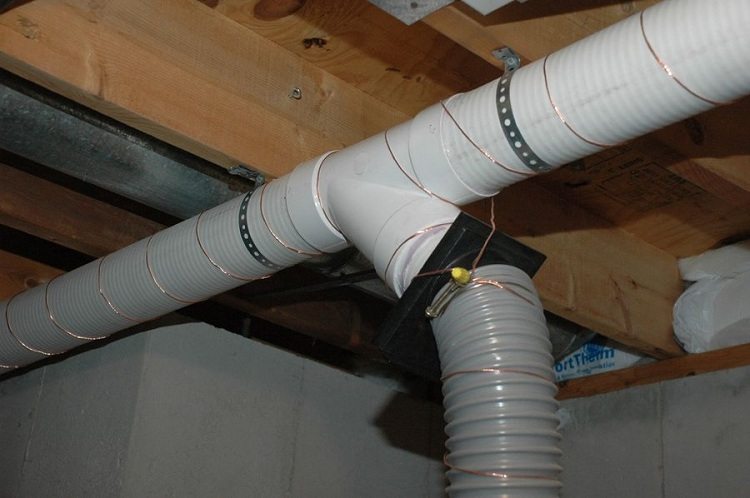

Използването на пластмаса за въздуховоди е нежелателно, тъй като намалява огнеустойчивостта на конструкциите. В някои нормативни актове (например точка 7.11 от SNiP 41-01-2003) се посочва, че въздуховодите могат да бъдат частично направени от горими материали.

При използване на пластмасови елементи трябва да се помни, че наличието на горими елементи в конструкцията ще затрудни въвеждането в експлоатация на котелното оборудване и приемането му от служителите на газовата служба

Независимо от това кой материал ще бъде използван, всички вентилационни канали, преминаващи през студени зони, трябва да бъдат изолирани. На тези места може да намалее тягата, да се образува конденз, а самият вентилационен канал на котелното помещение с газов котел може да замръзне и да престане да изпълнява функциите си. Ето защо е по-добре да се прокарват тръбите по топъл контур, като се изключи вероятността от замръзване.

Тухлени изпускателни канали

Тухлата не е дълготрайна, тъй като поради температурни разлики на повърхността ѝ се образува конденз, водещ до разрушаване на материала. Ако тухлената зидария се използва като материал за шахтата, то димоотводът се сглобява от едноконтурни поцинковани метални тръби, чиято дебелина зависи от температурата на отделяните газове.

Керамични вентилационни тръби

Въздуховодите от керамика са универсални, удобни за експлоатация и дълготрайни. Принципът им на сглобяване е подобен на технологията на керамични комини. Благодарение на високата газоплътност те са устойчиви на силни замърсявания от различен характер и агресивни химически среди.

Но в такива изпускателни системи е необходимо да се инсталират кондензоотводчици, тъй като керамиката попива добре влагата. Конструктивно такава изпускателна система се състои от 3 слоя:

• вътрешен слой от керамика;
• среден изолационен слой от камък и минерална вата;
• външна керамзитобетонна обвивка.

Тази вентилационна система не може да има повече от три колена. В долната част на керамичния комин се монтират капкоуловител и ревизия.

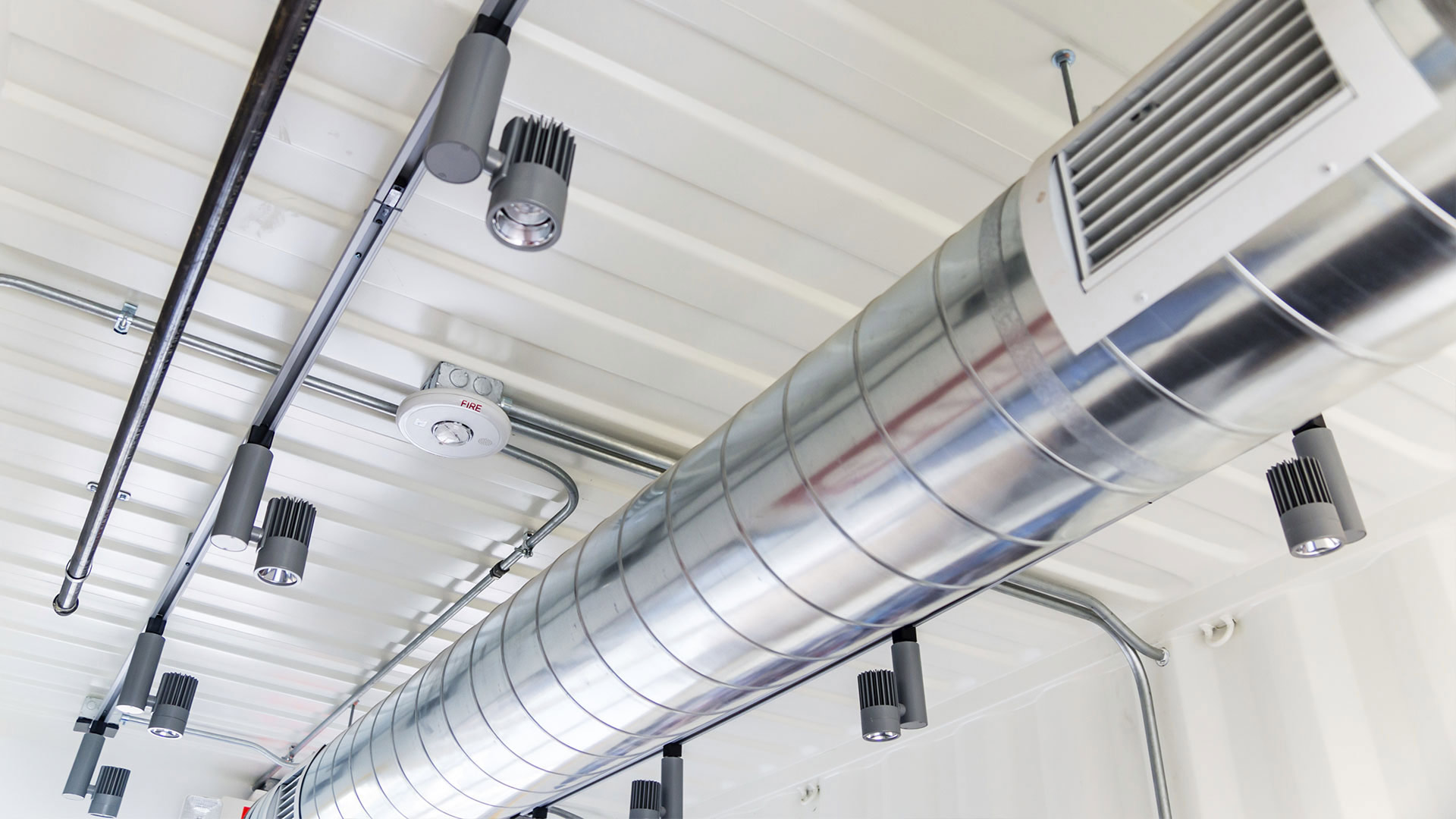

Стоманени въздуховодни пътища

Стоманените изпускателни канали са удобни и практични.

Метален комин в газова котелна може да има правоъгълна или кръгла форма в сечение, но в този случай ширината на едната му страна не трябва да надвишава ширината на другата с повече от 2 пъти.

При монтаж на стоманена вентилационна система трябва да се придържате към следните препоръки:

1. Сглобяването на сегментите се извършва по метода «тръба в тръба».
2. Стенните скоби се закрепват на разстояние не повече от 150 см.
3. Дължината на хоризонталните сегменти трябва да бъде не повече от 2 м, ако в системата не е предвидено принудително изтегляне.

Според стандартите дебелината на стоманените стени трябва да бъде не по-малка от 0,5-0,6 мм. Температурата на газа, който произвеждат котлите, е 400-450 ⁰С, поради което тънкостенните метални тръби могат бързо да прегорят.

Изводи и полезно видео по темата

Видеото ще ви запознае с основните изисквания на газовите служби към вентилационното оборудване на котелните на територията на РФ:

Монтажът на изпускателно оборудване изисква точност. Но трябва да разбирате, че за всяка газова служба е характерно свое тълкуване на нормите, стандартите и законите.

Преди монтажа на отоплително оборудване на частен дом и вентилационна система в газова котелна е по-добре да се консултирате с газовата служба, от която ще трябва да получите разрешение за въвеждане в експлоатация.
