Нормативи за разстояния на закрепване на въздуховодите: изчисление на геометрични данни на трасето на вентилацията

В жилищна сграда трябва да се поддържат всички условия за нормална жизнена дейност на човека. Това е безспорна истина, нали? За да се осигури комфортно пребиваване във всяка стая, се прокарват сложни инженерни комуникации.

Не може да се мине и без вентилационна система. При нейното създаване е необходимо да се спазват нормативите за разстояния на закрепване на въздуховодите, разработени и утвърдени от държавните ведомства. Това изискване е актуално не само за юридически лица, но и за частни строители.

Ще разкажем за това как грамотно да планирате и прокарате трасетата на въздуховодите. Ще ви подскажем по какъв начин да ги закрепите най-добре. От представената от нас статия ще научите на какво разстояние от другите комуникации можете да инсталирате вентилационните канали.

Вентилационна система в частна къща

Проектирането и монтажът на вентилационната система в еднофамилна жилищна сграда се извършват, като се вземат предвид изискванията за експлоатационните характеристики, посочени в СНиП 31-02-2001 и СП 55.13330.2016.

Вентилацията в частна къща може да бъде както с естествена, така и с механична индукция на въздухообмен, с отвеждане и подаване на въздушни маси през въздуховоди. Важното е в помещенията да се поддържа чистота на въздуха.

Отработените въздушни маси с неприятна миризма или съдържащи вредни вещества, например продукти от изгаряне на гориво, се извеждат директно навън. Тоест те не трябва по никакъв начин да проникват в други помещения.

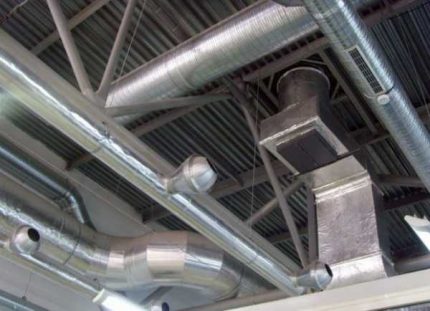

За осигуряване на въздухообмен в голяма частна къща е необходима вентилационна система, включваща система от въздуховоди, осигуряващи отвеждане на замърсените въздушни маси и подаване на свеж въздух.

Задължително се осигурява отвеждане и подаване на въздух в кухнята, санитарния възел, котелното помещение. Регламентира се минималната производителност на вентилационната система с пълен или частичен въздухообмен в зададен интервал от време.

При изграждане на вентилационна система, която отговаря на установените изисквания и е способна да осигури комфортен микроклимат, е важно правилно да се определи конфигурацията на въздуховодните трасета, да се погрижи за херметизацията на вентилационните отвори, местата на преминаване на тръбите през стени и тавани, с цел да се предотврати появата на студени мостове и да не се допусне проникване на гризачи и насекоми в къщата.

Правила за монтаж на въздуховоди

Въздуховодите са метални или пластмасови тръби, които извеждат и подават въздух в помещенията. Могат да имат както кръгло, така и правоъгълно сечение.

Закрепването на въздуховода към тавана е отговорен етап, който изисква внимание от страна на монтажника, както и правилен избор на крепежни елементи, предвид размерите, формата на сечението и други параметри

Работите по монтажа на вентилационната система включват един от най-отговорните етапи – закрепване на въздуховодите към носещите строителни конструкции. Фиксирането може да се осъществява чрез различни крепежни елементи – скоби, конзоли, профили, кронштейни, скоби, перфоленти. Изборът на тип закрепване зависи от размера на въздушния канал и формата на неговото сечение.

Готовата система от въздуховоди трябва да бъде надеждна и устойчива на външни и вътрешни натоварвания, както и поддържаема.

Важно е тя да отговаря на изискванията за безопасност, оборудването да не носи заплаха за човека и да не влияе на запазването на самата къща, шумът и вибрациите, създавани от въздушните потоци, да не надвишават пределно допустимото ниво, а теглото на въздуховодите да не се предава на вентилаторите.

Начини на закрепване на въздуховоди

Въздуховодът може да се закрепи директно към тавана, стената или към носещи елементи, закрепени върху тях, например към тавър или двутавър. Такива греди се използват широко в строителството.

Ориентацията на въздуховода е предимно вертикална или хоризонтална; в отделни случаи, ако има техническа необходимост, въздуховодите се монтират с лек наклон.

Като основни крепежи се използват:

• кронштейни;
• траверси;
• хомоти;
• перфорирана лента.

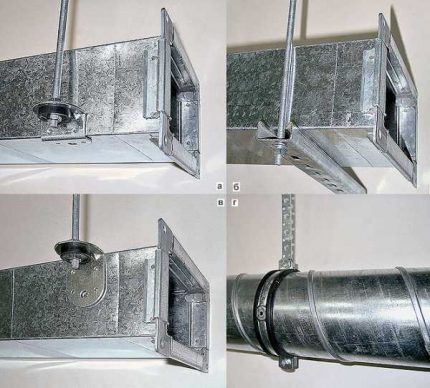

За закрепване на правоъгълни въздуховоди се използват L- или Z-образни кронштейни и шпилки. Кронштейните се закрепват към тялото на въздуховода чрез самонарезни винтове, които образуват отвори в метала.

Монтажът на въздуховодите се осъществява с помощта на кронштейни, траверси, перфоленти. При избора на крепежи се вземат предвид масата и габаритите на въздуховодите

Шпилките представляват резбови поцинковани пръти. За закрепване на шпилката към тавана се използва метален забивен анкер с разширителна част.

Предварително се пробива отвор и се забива анкерът с длето. Процесът е аналогичен на монтирането на пластмасов дюбел в стена. При завинтване на шпилката в анкера разширителната му част се отваря подобно на венчелистчета на цвете, образувайки конструкция, която се държи надеждно в тавана.

Вместо анкери могат да се използват и други крепежни елементи, но те няма да осигурят същата надеждност. При голямо натоварване ще настъпи отслабване на връзката на шпилката с тавана. В резултат на това въздуховодът може да се премести и деформира.

Ако въздуховодът е масивен, по-добре е да се избере усилена Z-образна скоба. Благодарение на допълнителния ъгъл, който ще поддържа въздуховода, конструкцията ще придобие необходимата твърдост и върху шпилката ще бъде приложено по-малко натоварване. За да не се създава шум при вибрациите на въздуховода, крепежните елементи се допълват с гумени уплътнители.

Ако една от страните на правоъгълния въздуховод надвишава 60 см, се използват не скоби, а траверси, също в комплект с шпилки. Траверсата представлява хоризонтална греда, която може както да се окачва, така и да се опира на вертикална опора.

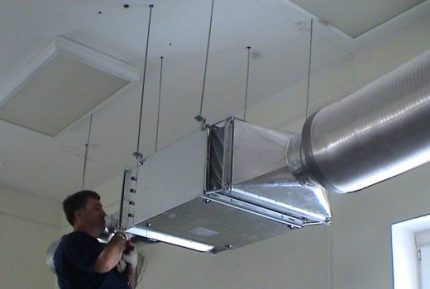

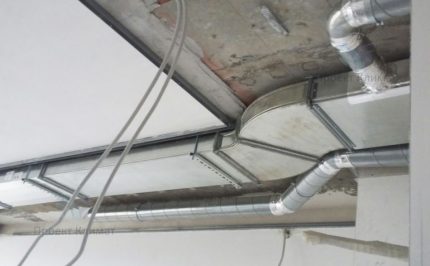

Въздуховодите с правоъгълно напречно сечение се закрепват надеждно към тавана с помощта на стоманени поцинковани траверси и шпилки. Между местата на закрепване се спазва нормативното разстояние

При използване на траверса не са необходими самонарезни винтове и въздуховодът запазва своята цялост. Разположен върху опората, той не се измества в странични посоки благодарение на шпилките, които го държат в стабилно положение. За да прилепне плътно въздуховодът към траверсата, се монтира гумено уплътнение, което поглъща шумове и вибрации.

Въздуховодите с кръгло напречно сечение се закрепват към носещата повърхност с помощта на шпилки и скоби с подходящ диаметър. При това скобата трябва плътно да обхваща въздуховода.

Тя може да се постави и върху топлоизолацията. Крепежните елементи се предлагат в широк диапазон от размери, съответстващи на стандартните размери на въздуховодите. Благодарение на простотата на приложение се спестява време за монтаж.

Благодарение на предварителното задаване на точките на огъване се постига идеална съвместимост на скобата и въздуховода, наличието на еластичен елемент намалява шумовете и вибрациите, самонарезните винтове са на значително разстояние един от друг, минимизирайки риска от деформации на въздуховода

Не е задължително да се монтира въздуховодът директно към тавана. Може да се постъпи и по друг начин. Ако в участъка, през който минава вентилационната магистрала, има метална греда (тавър, двутавър, ъгъл), върху нея се поставя струбцина и към струбцината се закрепва шпилка.

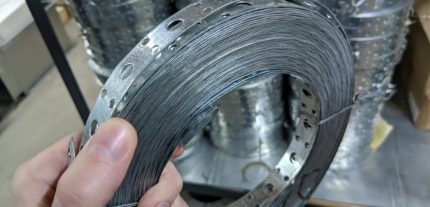

В частните къщи често се използват кръгли въздуховоди с малък диаметър. Ако диаметърът не надвишава 20 см, като крепеж може да се използва перфорирана лента. Материалът за нейното производство е поцинкована стомана, отговаряща на изискванията, посочени в ГОСТ 14918-80. Дебелината на лентата варира от 0,5 мм до 1,0 мм. Има монтажни отвори за фиксиране на въздуховодите с помощта на самонарезни винтове.

От лентата се оформя примка и се поставя като скоба около тръбата. Друг начин е на мястото на съединяване на тръбите да се закрепи перфорираната лента за крепежния болт. Също така тя може да се използва заедно със скоби.

Перфорираната лента служи за монтаж към тавана или гредите както на кръгли, така и на правоъгълни въздуховоди с малко сечение (периметър), наличните отвори улесняват монтажа.

Предимствата на този начин: перфорираната лента струва по-евтино от метизите, монтажът с нейна помощ е по-лесен. Но има и съществени недостатъци. Тъй като перфорираната лента не може да осигури необходимата твърдост, засилват се вибрациите, страничните премествания.

Възникват трудности при изравняването на перфорираната лента по височина, поради което въздуховодът по време на експлоатация започва да шуми, нараства рискът от разхерметизация на магистралата.

Разстояние между закрепванията

В СП 60.13330 и СП 73.13330.2012 се посочва как да се изчисли закрепването на въздуховоди с квадратно и кръгло сечение. Отчитат се и препоръките на производителите на оборудване, записани в инструкциите. За да се получи правилен резултат, е необходимо да се знае дължината на въздуховодите и допустимото разстояние между крепленията.

Крепленията за хоризонтални неизолирани метални безфланцови въздуховоди се монтират на разстояние не повече от 4 метра едно от друго. Това изискване се отнася в еднаква степен за опорите, окачванията, хомутите.

Правилото се прилага за правоъгълни и кръгли въздуховоди, чийто диаметър или най-голяма страна не надвишават 40 см. За въздуховоди с правоъгълно сечение или диаметър над 40 см разстоянието между крепленията се намалява до 3 метра.

Хоризонталните метални неизолирани въздуховоди с фланцово съединение с диаметър или по-голяма страна до 2 метра се монтират със стъпка не повече от 6 метра между крепежните елементи. Закрепването към фланци не се разрешава. Максималното разстояние между крепленията на вертикалните метални въздуховоди е 4,5 метра.

При проектирането дори и на най-простия кухненски абсорбатор се оставят празнини между повърхността на въздуховода и стените, тавана, други комуникации и предмети от интериора.

За свързване на магистрални участъци от въздуховоди като фасонни елементи могат да се прилагат гъвкави въздуховоди, изработени от полимерно фолио. В отделни случаи те служат като основни елементи за изграждане на вентилационна магистрала.

За тяхното закрепване на гъвкави полимерни въздуховоди се използват пръстени от стоманена тел. Диаметърът на телта трябва да бъде в границите 3-4 мм, а диаметърът на самия пръстен – с 10 процента по-голям от диаметъра на въздуховода. Стъпката между пръстените – не повече от 2 метра.

При този тип монтаж по протежение на въздуховода се опъва носещо въже, към което се закрепват пръстените. Самото въже се закрепва към строителните конструкции със стъпка от 20 до 30 метра. Гъвкавият въздуховод трябва да се опъне, за да не се образуват провисвания между пръстените, които намаляват налягането в системата.

Разстояние до други конструкции

Нормите определят не само разстоянието между крепежните елементи, но и разстоянието от въздуховодите до околните строителни конструкции. Кръглите въздуховоди се разполагат на разстояние не по-малко от 10 см от тавана и не по-малко от 5 см от тавана.

Най-малко 25 см трябва да бъде разстоянието между кръгъл въздуховод и елементите на водоснабдителната и газоснабдителната система. Въздуховодите един спрямо друг също се разполагат на разстояние от 25 см.

Разстоянието между правоъгълните въздуховоди и строителните конструкции зависи от ширината на въздуховода.

В списъка по-долу първата стойност е ширината на въздуховода, втората – разстоянието до тавана:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Независимо от формата на напречното сечение, въздуховодите трябва да се намират на разстояние не по-малко от 30 см от електрическите проводници.

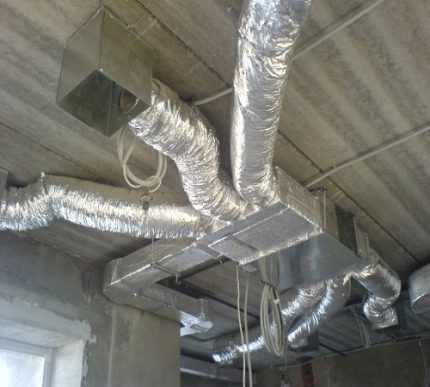

Нормите за разстояния са приложими както за неизолирани, така и за изолирани въздуховоди и не зависят от използваните топлоизолационни материали

Местата на съединенията на въздуховодите помежду им трябва да се разполагат на разстояние не по-малко от 1 метър от мястото на преминаване през стена или таван.

Закрепването се извършва по такъв начин, че оста на главната линия на въздуховода да бъде разположена успоредно на равнината на стената или тавана. С цел отвод на кондензата въздуховодът може да се разположи с наклон от 0,015 към кондензатосъбирача.

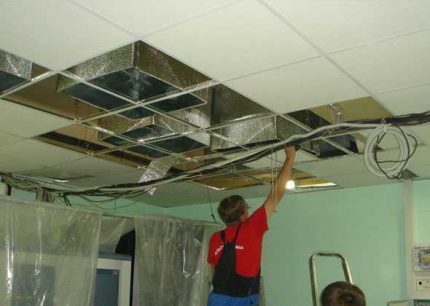

Изграждането на сложна, многокомпонентна вентилационна система изисква специални знания и умения, грешките при монтажа ще доведат до недостатъчен въздухообмен и промяна на микроклимата в лоша посока.

Крепежните елементи изпълняват важна функция – задържане на въздуховодите в проектното положение. До голяма степен от тях зависи срокът на експлоатация на вентилационната система. Затова те трябва да притежават висока механична якост, за да осигурят необходимата твърдост на конструкцията.

Изработени от поцинкована или неръждаема стомана, те не са податливи на корозия, устойчиви са на въздействието на агресивна среда, температурни промени и позволяват за кратко време да се извърши монтаж на вентилационната система без пробиване и заваръчни работи.

Колко закрепвания са необходими

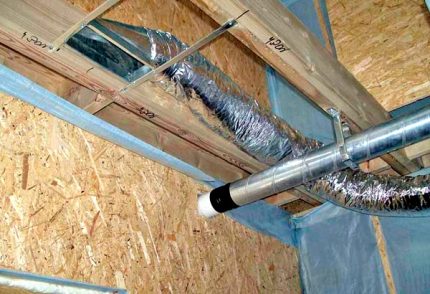

Типът на крепежните елементи и техният брой се определят още на етапа на проектиране, като се вземат предвид теглото, размерите, разположението на различни видове въздуховоди, материалите за изработка, типа на вентилационната система и т.н. Ако планирате да се занимавате с тези въпроси самостоятелно, предстои ви да извършите изчисления и да използвате справочни данни.

Нормите за разход на крепежни елементи се изчисляват въз основа на площта на повърхността на въздуховодите. Преди да се пристъпи към изчисляване на площта на повърхността, е необходимо да се определи дължината на въздуховода. Тя се измерва между две точки, в които се пресичат осовите линии на главните трасета.

Ако въздуховодът има кръгло сечение, диаметърът му се умножава по предварително получената дължина. Площта на повърхността на правоъгълен въздуховод е равна на произведението от неговата височина, ширина и дължина.

Всички изчисления се извършват на предварителен етап, получените данни се използват при монтажа; спазването на изчислените разстояния, без допускане на грешки, се подпомага от маркировката.

След това може да се използват справочни данни, например нормативните показатели за разход на материали (НПРМ, сборник 20), утвърдени от Министерството на строителството на РФ. Към днешна дата този документ е с невалиден статус, но посочените в него данни в по-голямата си част остават актуални и се използват от строителите.

Разходът на крепежни елементи в справочника е посочен в кг на 100 кв. м площ на повърхността. Например, за кръгли фалцови въздуховоди от клас H, изработени от листова стомана, с дебелина 0,5 мм и диаметър до 20 см, ще са необходими 60,6 кг крепежни елементи на 100 кв. м.

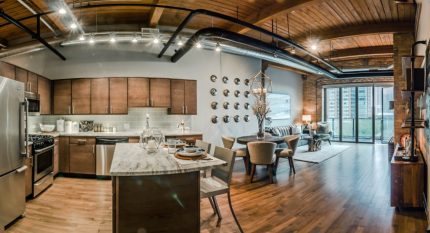

Правилно проектираната и монтирана система от въздуховоди не само функционира безупречно, но и органично допълва интериора на съвременния дом.

При монтажа на въздуховоди правите звена на въздуховодите заедно с отклоненията, тройниците и други формовани елементи се сглобяват в блокове с дължина до 30 метра. След това, в съответствие с нормативите, се монтират крепежните елементи. Подготвените блокове въздуховоди се поставят на предвидените за тях места.

С нормативните изисквания за организация на вентилацията в частен дом ще ви запознае следващата статия, която си струва да прочетат всички собственици на крайградски имоти.

Изводи и полезно видео по темата

Закрепване на въздуховодите към таванните плочи:

Изработване на скоби за кръгли въздуховоди със собствени ръце:

Как изглежда вентилационната магистрала в сглобен вид:

Монтажът на вентилационна система в частен дом не изисква използване на подемни кранове и друга специална техника, но още при разработването на проекта е необходимо да се вземат предвид особеностите на разпределението на къщата и разположението на строителните конструкции по пътя на вентилационната магистрала.

Приблизително, „на око“ не е възможно да се определи дължината на звената на въздуховодите и разстоянието между крепежните елементи. За това трябва да се познават нормативите и на тяхна основа да се извършат изчисления, съобразени с конкретните условия. В резултат на правилно извършената работа вашият дом ще бъде оборудван с ефективна и дълготрайна вентилационна система за комфортен живот.

Искате ли да разкажете за това как сте сглобили вентилационната система във вашия дом/апартамент/офис? Разполагате ли с полезна информация по темата на статията, която си струва да споделите с посетителите на сайта? Пишете коментари, моля, в блок формата по-долу, публикувайте снимки и задавайте въпроси.
