Как се извършва монтаж на въздуховоди: инсталиране на гъвкави и твърди вентилационни канали

Съвременните офиси, жилищни сгради, промишлени сгради се нуждаят от осигуряване на нормален въздухообмен и от изграждане на пълноценна вентилация. За изграждане на организирана система се извършва монтаж на въздуховоди. Те се инсталират както вътре в сградите, така и отвън. Но пълноценна вентилационна система е необходима и у дома, съгласни ли сте с това?

Познавайки принципите на изграждане на системата и нюансите на свързване на въздуховодите в определена последователност, ще успеете да създадете функционална вентилационна мрежа. Но как да го направите правилно? Нека да разберем заедно – в този материал са разгледани разновидностите на въздуховодите, използвани при създаването на вентилационни системи.

А също така подробно са разгледани особеностите на монтажа на гъвкави и твърди канали. Статията за по-голяма нагледност е допълнена с тематични снимки, схеми, подробни видеоинструкции за инсталиране и закрепване на въздуховоди.

Принцип на класификация на въздуховодите

Въздуховодите представляват система от тръби, пригодена за движение на въздушния поток по нея и изградена по определен начин.

Те се използват при монтажа на вентилационни системи в домовете, мрежите от въздуховоди образуват вентилационни и климатични системи, с тяхна помощ се свързват промишлени и кухненски аспиратори, използват се в системи за въздушно отопление.

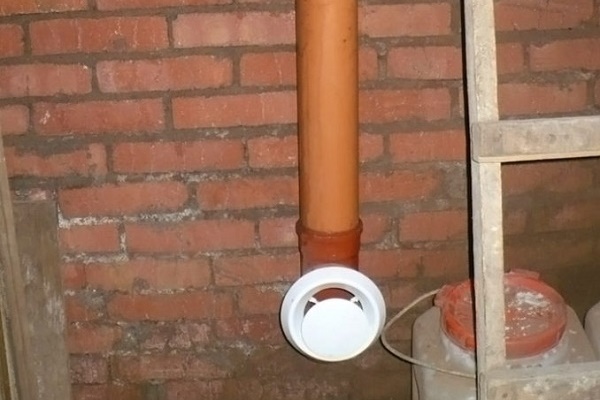

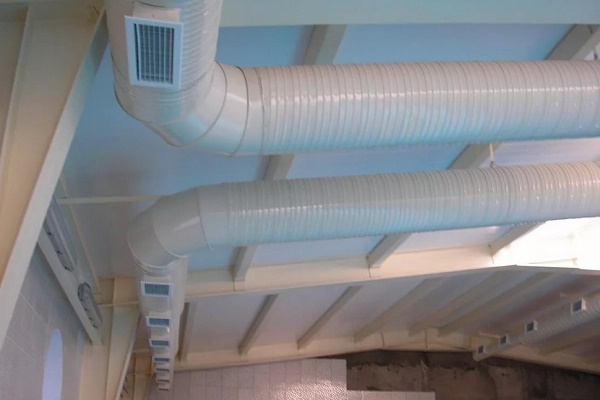

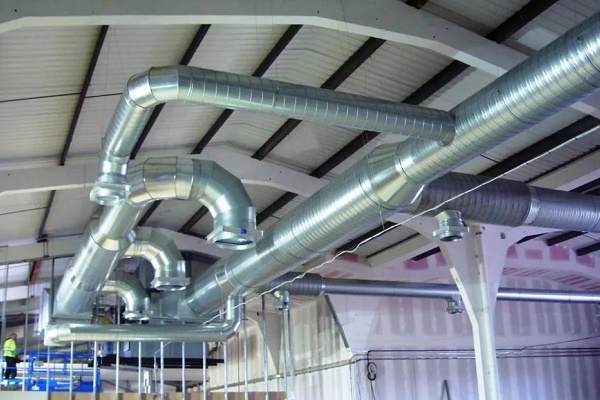

Изхождайки от конструктивното изпълнение, те се делят на кръгли и правоъгълни. Кръглите въздуховоди са ергономични, въздухът се движи по тях почти безшумно, вибрацията при работа е незначителна.

Елементите на въздуховода с кръгло сечение се съединяват без използване на допълнителни елементи.

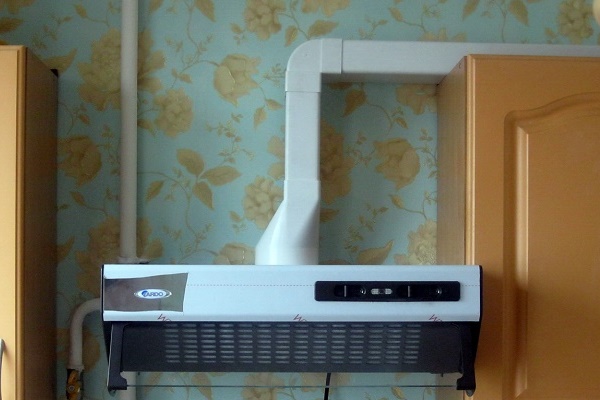

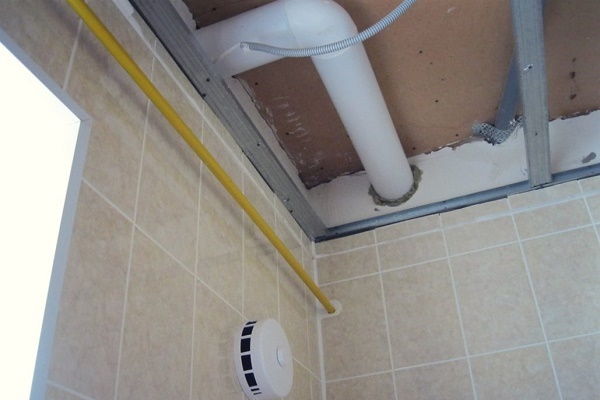

Правоъгълното сечение на въздуховода е за предпочитане, когато системата трябва да бъде направена незабележима, скривайки я под облицовката.

Това и задоволителното ниво на пропускателна способност обуславя избора им при изграждане на вентилационна система в жилищни сгради. Освен това въздуховодите биват твърди и гъвкави.

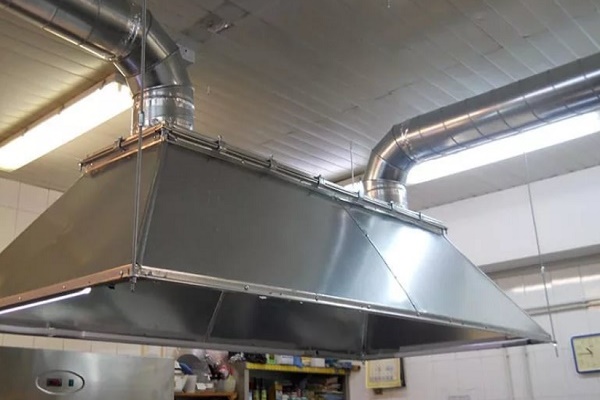

Металните въздуховоди с правоъгълна форма на напречното сечение имат типични размери, вариращи от 10 x 10 до 400 x 320 см. Правите звена имат дължина от 1 до 2,5 м.

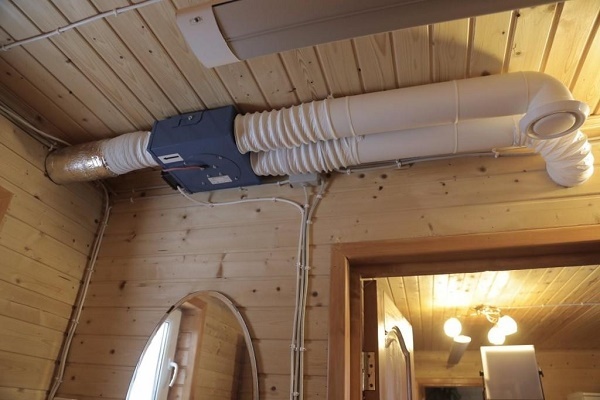

Първите могат да имат както кръгло, така и правоъгълно сечение, а вторите в напречно сечение имат само кръг. Използването им е подходящо в точки на разклонение. Произвеждат гъвкави въздуховоди (гофре) основно от алуминиево фолио, полиестер, въпреки че има и изделия от силикон, текстил, гума, устойчива на агресивни химикали.

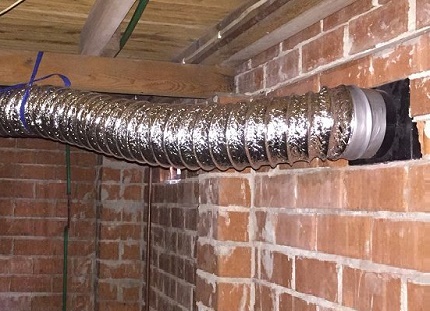

Към вентилаторите, приточните и изпускателните анемостати, решетките ги свързват директно, но понякога, за да се свърже такъв въздуховод с основната система, допълнително са необходими свързващи и монтажни елементи.

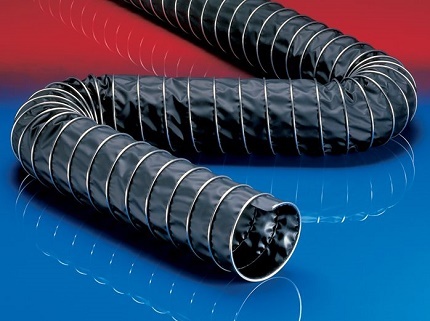

Вътрешната повърхност на гъвкавите въздуховоди не се отличава с особена гладкост, поради което повишеното аеродинамично съпротивление създава допълнителен шум.

Гъвкавите въздуховоди могат да бъдат както с рамка, така и без рамка. Рамката се образува от тел — полимерна или стоманена. Навитата на пружина тел се покрива със синтетичен материал, фолирана лента или полимер. Този вид тръби понякога се оборудват с покритие — топлоизолационно или шумопоглъщащо.

Структурата на гъвкавите въздуховоди е многослойна. За по-голяма твърдост между слоевете се поставя стоманена тел. Най-често вентилационните канали в жилищни сгради се прокарват от PVC тръби, които притежават високи звукопоглъщащи и топлоизолационни характеристики.

Гофрето се прилага в местата, където скоростта на движение на въздушната маса не надвишава 30 м/с, а налягането не надвишава 5 т. Па.

Въздуховодните канали по своята конструкция могат да бъдат вградени, под формата на вентилационни шахти, и външни, положени по стените и таваните. Първите се разполагат вътре в стените.

За да работят ефективно, вътрешната им повърхност трябва да бъде максимално гладка, тогава въздухът ще циркулира свободно, без да среща препятствия. В долната част шахтата има отвор, позволяващ почистване на въздуховода.

Окачените и приставните кутии се използват за изграждане на външни въздуховоди. Те представляват комплект, състоящ се от тръби и съединители, различни по размер и форма. Въз основа на признака за наличие на изолация, въздуховодите биват изолирани и неизолирани.

Въз основа на дизайна на помещенията и конструктивните особености на сградата, изборът се спира на конкретен вид въздуховоди.

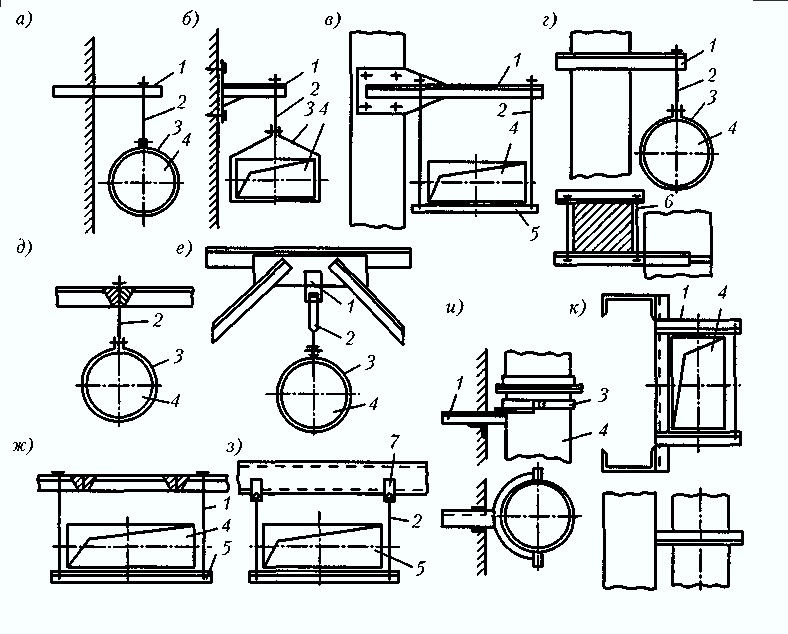

а-з – инсталиране на хоризонтални въздуховодни канали; и-к – вертикални канали; а, и – закрепване към стени; б, в, г, к – фиксиране към колони; д, в – към подове; е, з – към форми и греди. Конструктивни елементи: 1 – конзола; 2 – теглич; 3 – скоба; 4 – въздуховод; 5 – траверса; 6 – затегателен болт; 7 – накладка

На инсталирането на системата трябва да предшества качествен аеродинамичен изчисление. Ще е необходимо да се определят налягането в системата, обемът на въздушните маси, преминаващи през въздуховода, неговото сечение, типът на въздухообмена.

Аеродинамично изчисление на въздуховода

За да се определи размерът на въздуховода в профил, е необходима скица на въздушната мрежа. Първо се изчислява площта на сечението.

За кръгла тръба диаметърът се намира по формулата:

D = √4S/π

Ако сечението е правоъгълно, неговата площ се намира, като се умножи дължината на страната по ширината: S = A x B.

След като се изчисли сечението и се приложи формулата S = L/3600V, се намира обемът на въздухообмена L в mᶾ/h.

Скоростта на движение на въздуха във въздуховода в района на приточната решетка се препоръчва да бъде в границите от 2 до 2.5 m/s за офиси и жилища и от 2.5 до 6 m/s за производство.

В магистралните въздуховоди – от 3.5 до 6 в първия случай, от 3.5 до 5 – във втория и от 6 до 11 m/s – в третия. Ако скоростта надвишава тези стойности, нивото на шума ще се увеличи над нормативната стойност. Коефициентът 3600 съгласува секундите и часовете.

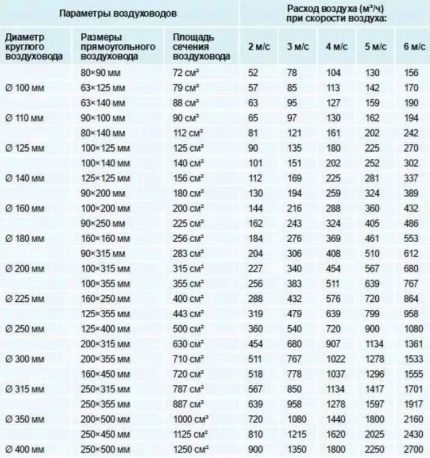

Използването на таблични стойности ще опрости процеса на изчисление. Понякога, за да се намали шумът в системата, се използват тръби с напречно сечение, по-голямо от изчислената стойност. От икономическа гледна точка такова решение е нерационално. Обемните канали струват повече и крадат пространство.

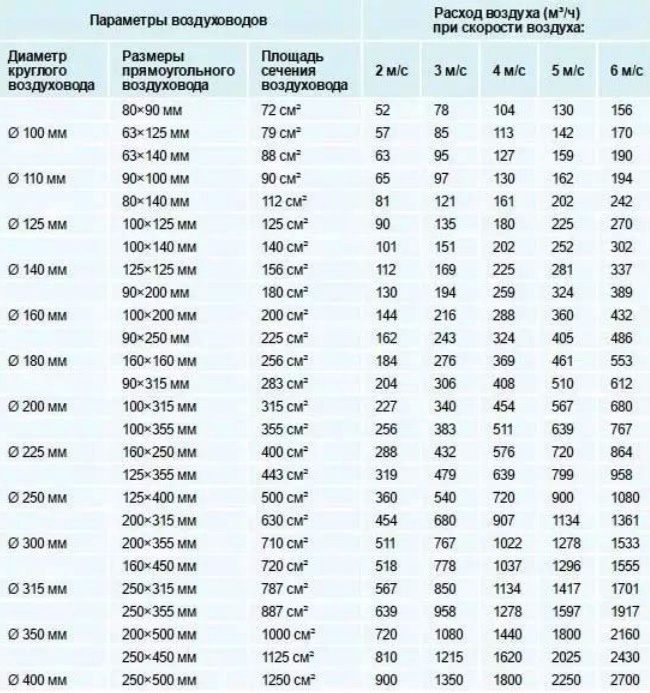

От таблицата, ориентирайки се по скоростта на въздушния поток, може да се вземе и ориентировъчен дебит на въздушната маса.

Може да ви бъде полезна и подробната информация за изчисляване на площта на въздуховодите с примери за изчисления, разгледана в друга наша статия.

Особености при монтажа на въздуховоди

Независимо от вида и функциите, възложени на вентилационната система, основната задача, която се състои в транспортирането на въздух, се изпълнява от каналите за транспортиране на въздушния поток. От всички работи по монтажа на системата, най-трудният момент е инсталирането на въздуховодите.

Дори при добре извършено изчисление, ако технологията бъде нарушена, никога няма да се получи да се създаде система, която работи без проблеми.

Освен основните задачи, вентилацията може да изпълнява и редица допълнителни функции:

• да осъществява контрол на чистотата на подавания в помещението въздух;
• да поддържа зададения процент влажност;
• да освобождава от всякакви примеси въздуха, който се отстранява от сградата.

При устройството на смукателна вентилация е необходим само един въздуховод. При приточно-смукателната система ще е необходимо полагане на два независими въздуховода, така че по единия от тях да постъпва чист въздух в помещението, а по другия да излиза използваният.

Полагането на канали за приточна, смукателна и комбинирана вентилация се извършва в съответствие с общите правила. Устройствата, които задвижват въздуха, се инсталират или на входа на системата, или на изхода от помещението.

Общи правила за монтаж

Съществуват документи, в които са разписани изискванията за монтажа и работата на въздуховодите. Към тях се отнасят СП 60.13330 и СП 73.13330.2012. Първият се нарича «Отопление, вентилация и климатизация», а вторият — «Вътрешни санитарно-технически системи на сградите».

Освен това производителите на въздуховоди прилагат към тях своите инструкции.

Към изискванията, които подлежат на стриктно изпълнение, се отнасят:

1. Пълно разтягане на гъвкавите въздуховоди при тяхното инсталиране.
2. Отсъствие на провисвания за избягване на загуби на налягане.
3. Задължително заземяване, тъй като магистралата има свойството да натрупва статично електричество.
4. Да не се планира монтаж на гъвкави и полукорави въздуховоди, ако вертикалният участък от системата представлява трасе, обхващащо повече от 2 етажа.
5. Да се инсталират изключително твърди тръби в сутеренните етажи, мазетата, бетонни конструкции, в местата на контакт с почвата.
6. На етапа на проектиране и при монтажа на гъвкави и други въздуховоди трябва да се вземе предвид фактът, че в работещата вентилационна система траекторията на въздуха представлява спирала.
7. При завоите да се залага радиус, равен на минимум два диаметъра на тръбата.
8. През стените въздуховодът да се прекарва с помощта на специални метални гилзи и преходници.
9. Повреденият при инсталиране въздуховод подлежи на задължителна замяна.

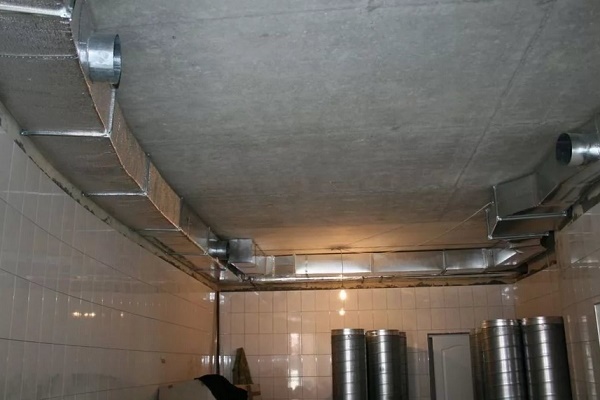

Най-често въздуховодите се закрепват към стени, таван, в пространството между таванните ферми. Непроменливо остава това, че центровете на въздуховодите и равнините на конструкциите трябва да остават успоредни една спрямо друга.

Нормативите регламентират и минималното разстояние от въздухопровода до другите конструкции.

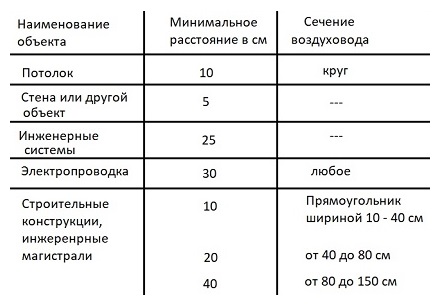

Минималните разстояния могат да се вземат от таблицата. Необходимо е да се отчете, че при пресичане на строителни конструкции от въздуховодите, всички съединения трябва да бъдат отдалечени от точките на преминаване с не по-малко от метър.

При полагане на въздуховоди са възможни 2 варианта. Първият – обединените тръби съставляват система с обща отвеждаща тръба. Вторият – всяко помещение има индивидуален въздуховод.

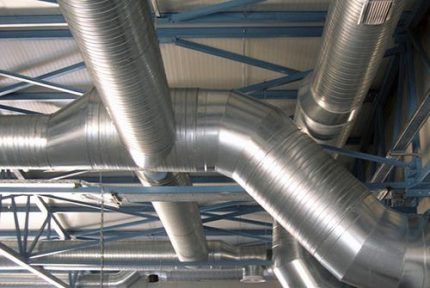

Видове съединения на твърди въздуховоди

При монтаж на вентилационната система се препоръчва да се правят възможно най-малко съединения. Обединяват въздуховодите с помощта на флангово и бандажно закрепване.

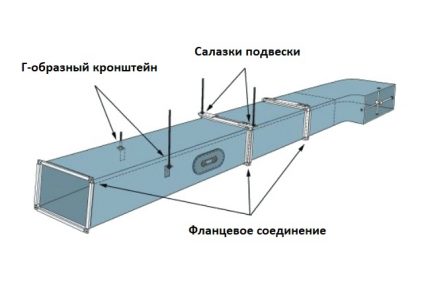

В първия случай фасонните елементи и краищата на тръбите се допълват с флангове, след което се свързват с помощта на самонарезни винтове, чрез клепки, разположени на всеки 200 mm, или чрез заваряване. Като уплътнение за фланговете се използват гумени уплътнения.

Изработването на флангове е сложен процес и не много изгоден за производителя.

Не бива да се захващате за оформяне на флангови съединения, без да имате опит в изпълнението на подобни работи. Ако се захванете, по-добре ги изработвайте на земята, а след това окачвайте вече готовата конструкция.

Бандажното или безфланговото съединение е по-изгодно както във финансов план, така и по отношение на времевите разходи. То включва поставяне на бандаж върху съединението, който представлява тънки метални ленти или летви. Този тип съединение също не може да се нарече съвършен.

Основното – херметичността е ниска, поради което съединенията стават места на изтичане на въздух, а при минусови температури там се натрупва конденз.

При оформяне на възли на съединение както на твърди, така и на гъвкави въздуховоди е важно да се осигури херметичност и да се изключи изтичане в точките на свързване към оборудването.

Съществува и трети начин на свързване при монтажа на твърди въздуховоди – шина и ъгълче. Това е изобретение на инженери от фирма Metz от Германия. В момента то успешно извоюва позиции за сметка на първите два метода. За рязане на шини не е необходимо скъпо оборудване, а ъгълчето се изработва чрез щамповане.

Методи за закрепване на въздуховоди

Съществуват 4 начина за закрепване на въздуховоди:

• шпилка плюс профил;
• шпилка и траверса;
• шпилка плюс хомот;
• перфолента.

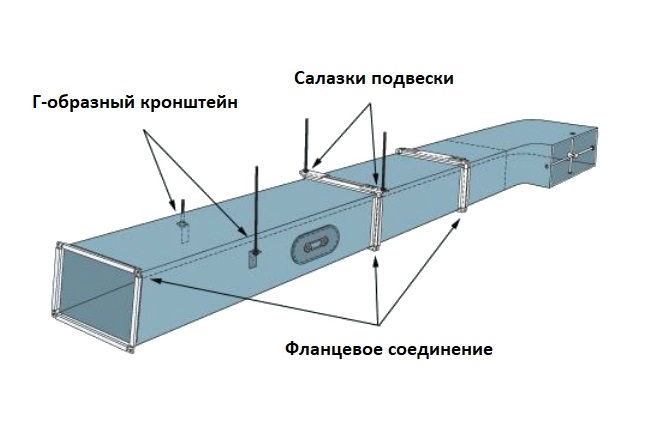

Първият от тези методи е предпочитан от професионалистите. Използваният профил има L или Z-образна форма. Вторият се използва основно за закрепване на тежки въздуховоди. Намалява натоварването върху крепежните елементи и осигурява допълнителна твърда опора на канала чрез ъгъл, монтиран под долния ъгъл.

На мястото на закрепване на профила се поставят гумени уплътнители. Те са необходими за намаляване на шума и гасене на вибрациите.

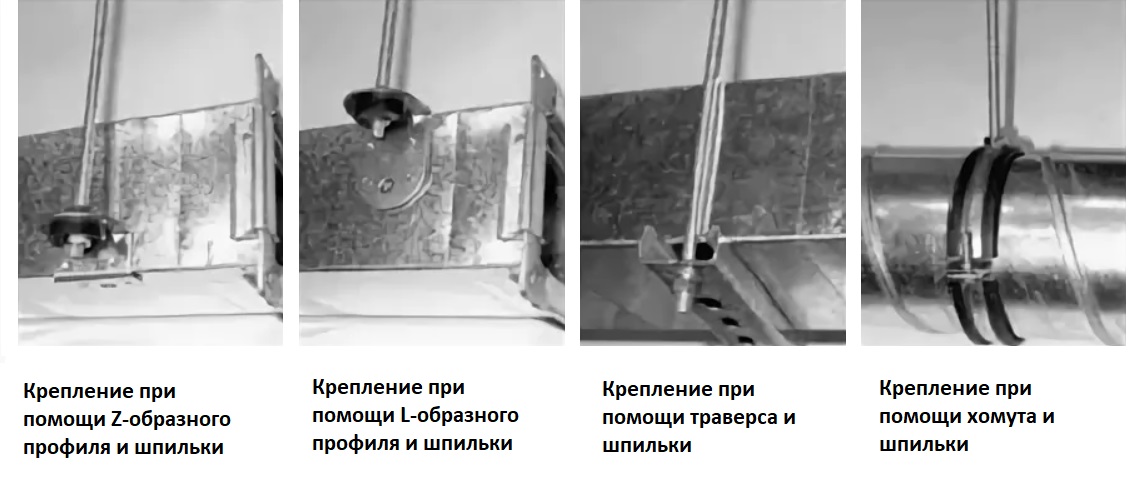

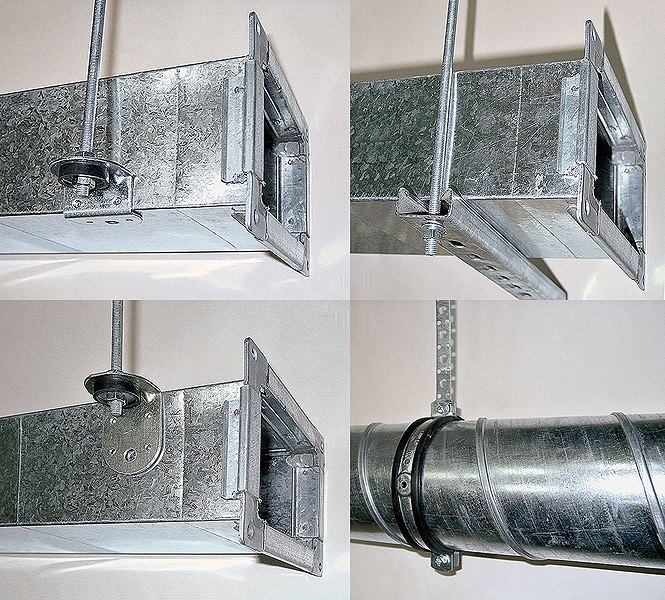

На снимката са показани начини за закрепване на въздуховоди с помощта на шпилка и профил с различна форма. Този метод е предпочитан от специалистите пред всички останали.

Когато се извършва монтаж на топло- и звукоизолирани въздуховоди, при които ширината на магистралата надвишава 60 см, се прилага вторият метод на закрепване. Натоварването от самия въздуховод пада върху траверсата, а шпилките предпазват от хоризонтално преместване.

За по-добра шумоизолация е необходима и поставянето на гумен профил. Поставя се между тялото на въздуховода и траверсата.

За монтаж на кръгли въздуховоди - обикновени или изолирани, се използва третият метод - шпилка и скоба. На малки участъци от въздуховод, изработен от гъвкави тръби, може да се мине само със скоби. Прост и евтин начин е фиксирането с помощта на перфолента.

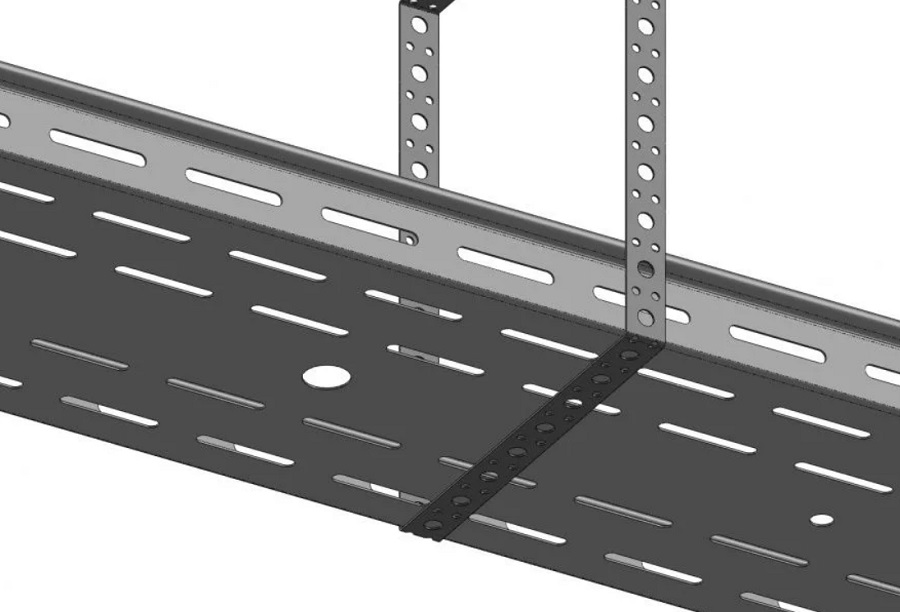

Перфолентата опростява работата и позволява да се извърши монтаж на въздуховоди за по-кратко време. В нея са предвидени отвори за болтове и нитове.

За кръгъл въздуховод от перфоленти се прави примка, а за правоъгълен - тя се свързва към болтовете. Този метод се прилага за системи с диаметър не повече от 20 см, тъй като конструкцията не притежава достатъчна твърдост.

От задната страна се извършва фиксиране на въздуховода директно към таванните конструкции посредством анкерна връзка или с помощта на струбцина.

Монтаж на гъвкави тръби

Гъвкавите въздуховоди се монтират по-лесно от твърдите.

Технологията се състои от следните операции:

1. Рязане. За подобряване на аеродинамичните характеристики, въздуховодът се разтяга, измерва се и се отбелязва дължината. След това се прави разрез по намотката.

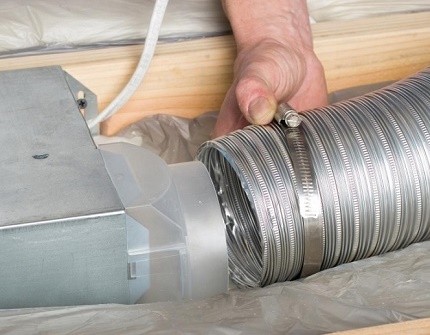

2. Свързване. Въздуховодът се поставя върху патрубок с влизане минимум 5 см. При това задължително се взема предвид посоката на движение на въздуха, обозначена с цветна маркировка на гъвкавата тръба. Правилната инсталация намалява нивото на шум в системата.
3. Уплътняване. Съединението се уплътнява с помощта на уплътнител или специална алуминиева лента. Въздуховодът се фиксира с помощта на маркучна скоба.

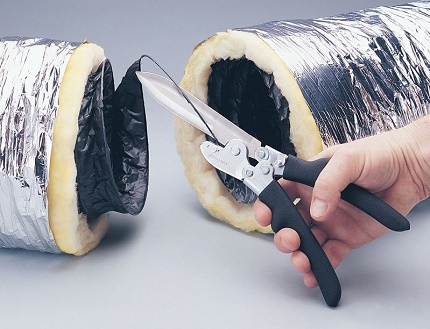

В случай на извършване на монтаж на топлоизолирани ръкави се прилага същата технология, но когато въздуховодът се отрязва или свързват неговите участъци, предварително се увива слоят изолация.

Голият корпус се съединява или отрязва, уплътнява се съединението и едва тогава се връща изолацията на място. След това тя трябва да се фиксира отново и да се изолира.

Гъвкавият топлоизолиран ръкав се използва и в системи за смукателна вентилация, климатизация и за подаване на въздух. Топлоизолационният слой предотвратява топлинните загуби и появата на конденз.

Точките на закрепване трябва да се намират на разстояние 1.5 – 3 m една от друга. Допуска се провисване между тях не повече от 5 cm на 1 m. Ако въздуховодът е разположен успоредно и над таванните конструкции, разстоянието между осите на скобите е 100 cm.

Когато въздуховодът е във вертикално положение, разстоянието между крепежните елементи се увеличава максимум до 180 cm. Охватът на въздуховода от скобата не може да бъде по-малък от ½ от диаметъра на първия.

При необходимост от извършване на завои е необходим максимално голям радиус. С намаляването на този параметър пада налягането. Оптимално е, когато радиусът на огъване е равен на 2 диаметъра на тръбата.

Често завоите на гъвкавите въздуховоди се извършват непосредствено след съединението на тръбата с канала. Ако този преход се направи под малък ъгъл, въздуховодите от метал могат да се покрият с пукнатини. Големият брой такива съединения ще доведе до значителни загуби на налягане.

Незащитен от атмосферни влияния и ултравиолетови лъчи гъвкав въздуховод няма да издържи дълго, ако бъде инсталиран на открито.

Гъвкав въздуховод, изработен от метална полиестерна лента, при контакт с тръба на отоплителната система, задължително ще провисне и бързо ще се състари. Не трябва да се допуска и допир на въздуховоди, изработени от различни метали – това също се отразява негативно на техния експлоатационен живот.

Немалка вреда нанася статичното електричество на синтетичните въздуховоди. При голямото му натрупване и възникване на разряд може дори да настъпи взрив. Такава ситуация е възможна, когато във въздуха, движещ се с немалка скорост, присъстват пари на природни разтворители.

В този случай ще помогне заземяването. За целта заземителният проводник се свързва с телта, образуваща корпуса на въздуховода. Ако това е смукателна инсталация, разположена над оборудването, спиралната тел се довежда до корпуса ѝ.

Изводи и полезно видео по темата

Тук ще видите как специалистите извършват монтаж на въздуховоди:

Въздуховоди от пластмаса и техният монтаж:

Важно е отначало да имате грамотен проект за прокарване на въздуховоди. След като се запознаете с видовете и особеностите на монтажа на въздуховоди от различни типове, можете да се заемете с устройството на несложна система самостоятелно.

Громоздките и сложни за изпълнение конструкции е по-добре да се поверят на професионалисти.
