Видове вентилационни тръби: подробен сравнителен преглед на тръби за вентилация

Планирането на вентилацията е важен етап от строителството. От ефективността на вентилационната система зависят микроклиматът и дълготрайността на сградата. Особено отговорно трябва да се подходи към избора на въздуховоди. Трябва да се разбере какви видове вентилационни тръби са подходящи за съществуващите работни условия.

За да се разбере въпросът, е необходимо да се оценят свойствата на материалите, от които са изработени, както и особеностите на експлоатацията на изделия с различна форма и степен на гъвкавост. Точно за това ще стане дума в нашата статия, където ще разгледаме подробно характеристиките на тръбите от различни материали, като снабдим материала с тематични снимки.

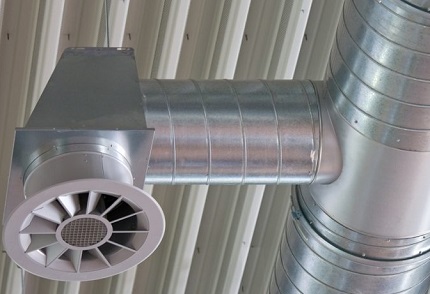

Изисквания към вентилационния въздуховод

Проектирането и изчислението на вентилацията са отговорна работа, която изисква от изпълнителя познаване на строителните норми и разбиране на принципите на въздухообменните процеси. Немаловажно значение играят параметрите на самата сграда и климатичните особености на региона.

Независимо от схемата на циркулация на въздушните потоци (естествена или принудителна тяга) се оборудва мрежа от вентилационни канали.

Продуктивността и надеждността на вентилационната система до голяма степен зависят от правилния избор на геометрични размери на тръбите и материала на тяхното изработване.

Въздуховодите трябва да отговарят на редица изисквания:

1. Херметичност. Това свойство е необходимо за поддържане на тягата, както и за предотвратяване на смесването на насрещни чисти и изсмукващи въздушни потоци. Особено внимание се обръща на съединението на отделните елементи на вентилационната магистрала.
2. Безшумна работа. Нивото на аеродинамичния шум трябва да бъде в рамките на санитарните норми. Допустимият шум на системата е 25-35 dB.
3. Устойчивост на корозия. През домашния тръбопровод се извършва изхвърляне на въздушни маси с различна степен на влажност. Водните пари могат да се натрупват по стените на вентилационните канали, провокирайки образуването на ръжда.
4. Компактност и малко тегло. Общият метраж на магистралите на вентилационната система е достатъчно голям, така че за да не претоварва сградата и да не затрупва пространството, се избират тръби с минимален типоразмер, осигуряващ безпрепятствена циркулация.
5. Пожарна безопасност. Материалът на тръбната арматура не трябва лесно да се запали и да отделя вредни пари при горене.

Освен основните характеристики, се приветства съответствието на вентилационните тръби с допълнителни параметри: лесен монтаж, добри топлоизолационни свойства и гладкост на каналите.

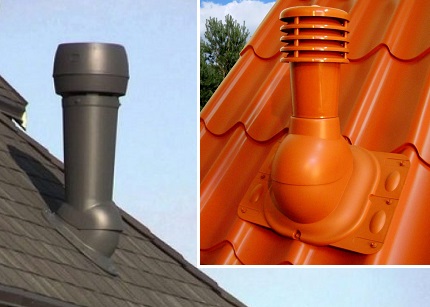

Важен параметър на изходящите тръби – висока пръстеновидна твърдост. Върху външната част на вентилационния канал, издигащ се над покрива, действа значително ветрово натоварване.

Видове материали и техните експлоатационни свойства

Повечето вентилационни тръби за битови нужди се произвеждат от метал или пластмаса. Асортиментът на стоките включва десетки различни позиции. Към алтернативните варианти за изграждане на вентилационна система спадат изделия от технически текстил и сандвич тръби.

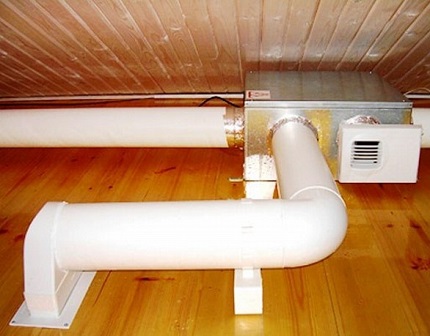

Вид #1 — въздуховоди от пластмаса

Категорията на пластмасовите тръби за вентилация значително измести традиционната поцинкована стомана и все по-често се прилага при създаване на мрежи от въздуховоди в частни домове.

Асортиментът от полимерни изделия позволява да се подберат тръби за организиране на вътрешната и външната част на вентилационната система. Изграждането на пластмасова магистрала в малки сгради е напълно оправдано.

Основни аргументи за вентилация от полимерни тръби:

• абсолютна устойчивост на корозия, което не може да се каже за поцинкованите им събратя;
• лесен монтаж и обработка – пластмасата може да се реже с ножовка, а отделните елементи да се съединяват чрез нагряване на краищата, осигурявайки пълна херметичност на въздуховода;
• леко тегло – в това отношение полимерите са извън конкуренция;
• гладкост на повърхността и липса на заваръчни шевове – съпротивлението на движещия се въздушен поток намалява, което позволява използването на вентилатори с по-малка мощност;
• ниска цена.

Обработката на пластмасовите тръби с антистатично средство минимизира „полепването“ на прах и намалява броя на почистванията. Благодарение на физичните свойства на материала тръбопроводът практически не „бръмчи“. Размери: дължина – 3-12 м, диаметър – 16-1600 мм.

Изброените предимства на пластмасата, заедно с ниската цена, правят полимерните изделия най-търсени за вентилация. Въпреки това има и отрицателни страни.

Слабата страна на пластмасата – ниска огнеустойчивост. Затова полимерният въздуховод е приложим в рамките на една противопожарна зона, отсек или отдел. За изграждане на промишлена вентилация пластмасата е забранена.

При предпочитане на пластмасова магистрала трябва да се вземат предвид особеностите на конкретния полимер.

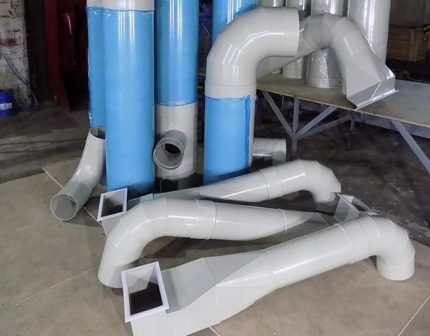

Строителният пазар предлага следните разновидности на вентилационни тръби:

1. Поливинилхлорид. Предимства на въздуховодите от ПВХ: устойчивост на UV лъчи, достъпност, работен температурен диапазон от -10 °C до +70 °C. Популярна област на приложение – изпускателни тръби, осигуряващи вентилация в кухнята и в санитарните помещения.
2. Полипропилен. Материалът превъзхожда ПВХ по технико-експлоатационни характеристики. Свойства: гранична температура на нагряване +85 °C, устойчивост на агресивни вещества. Има огнеупорна разновидност (PPS) с антипиренови добавки. Полипропиленът се покрива с антистатик, който минимизира натрупването на прах.
3. Фторопласт. Фторсъдържащите полимери се отличават с термоустойчивост (от -60 °C до +200 °C), устойчивост на UV въздействие, нечувствителност към алкали и киселини.
4. Полиетилен. Издържа на отрицателни температури до -50 °C и нагряване до +80 °C. Материалът запазва първоначалните си качества под въздействие на ултравиолетова светлина.

Сходни характеристики с тръбите от ПВХ имат изделията от полиуретан. Разликата на последните е висока термоустойчивост (до +270 °C).

Препоръчваме да се запознаете с нюансите на избора на пластмасови тръби за оборудване на вентилация.

Форма на напречното сечение на пластмасовите тръби – кръг, квадрат, правоъгълник. Възможна е твърда или гъвкава структура. Гофрираните въздуховоди могат да представляват симбиоза от стоманена рамка, алуминиево фолио и пластмасови слоеве.

Вид #2 — поцинковани изделия

Тръбната продукция от поцинкована стомана се отличава с универсалност – въздуховодите се използват за оборудване на промишлени, административни сгради и помещения от жилищния фонд.

Поцинкован прокат се изработва от въглеродна стомана от различни марки и се подлага на горещо или дифузно поцинковане. Такава обработка защитава стоманата от окисление – тръбите не се страхуват от контакт с вода.

Допустима работна среда на вентилационните поцинковани тръби: температура на въздуха до +80 °C, влажност до 60%. Поцинковането отговаря на всички изисквания, поставени към системите за въздухообмен. Ограничения в приложението – транспортиране на агресивни газови смеси.

Обобщение на предимствата на поцинкования прокат:

1. Малкото тегло обяснява лекотата на сглобяване на вентилационната система – няма нужда от изграждане на сложна носеща конструкция, която повишава стойността на инженерната мрежа. Допълнителен плюс – удобство при транспортиране на тръбната арматура.
2. Механична якост – поцинкованата стомана издържа на точково налягане, механично въздействие от остри предмети и точкови натоварвания. Якостта на огъване е по-висока в тръбопровод с ребра за твърдост.
3. Благодарение на цинковата обработка въздуховодът не се подлага на корозия дори при условия на стабилно висока влажност. Поцинкованите тръби са подходящи за организиране на вентилационен отвод навън.
4. Под въздействие на висока температура поцинковането запазва първоначалните размери и форма. Граница на огнеустойчивост на тръбите за многоетажни сгради – 90 минути.
5. Експлоатационният ресурс на поцинкования въздуховод варира от 20 до 25 години.

Допълнителни аргументи за поцинкована стомана: достъпна цена, възможност за производство на тръби и фасонни елементи с различна конфигурация.

Асортиментът на тръбния прокат от поцинкована стомана включва множество позиции. Основните критерии за класификация са: форма на въздуховода, диаметър и дебелина на стената, както и степен на херметичност.

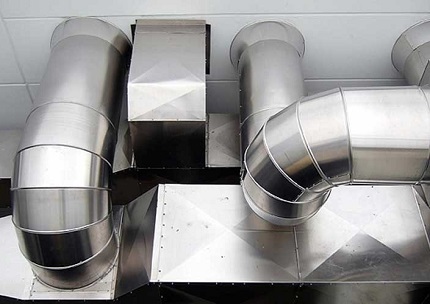

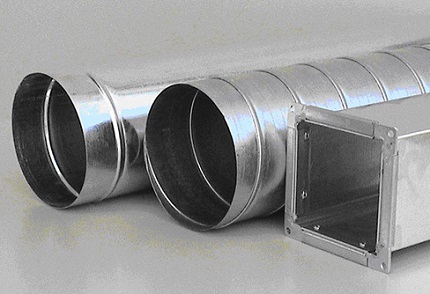

Изхождайки от формата и принципа на изработка, поцинкованите тръби за вентилация се разделят на следните видове:

• правоъгълни;
• кръгли с прав шев;
• спирално-навивни.

Правоъгълните изделия се произвеждат на машини за тунелен монтаж. Стандартната дължина на тръбния отрез е 1,25 м, минималният размер на сечението е 10*10 см. Правоъгълните въздуховоди са оборудвани с ребра за усилване.

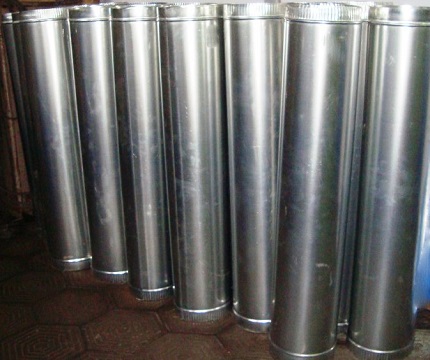

Кръглият валцуван материал с прав шев се отличава с проста технология на изработка. Листовата поцинкована стомана се разкроява, навива се на тръба върху валци и се подава към фалцовъчна машина за свързване на краищата.

Основната особеност на въздуховодите с прав шев са високите аеродинамични показатели, които осигуряват тиха циркулация на въздушните маси без звукови вибрации. Дължината на отреза е до 2,5 м.

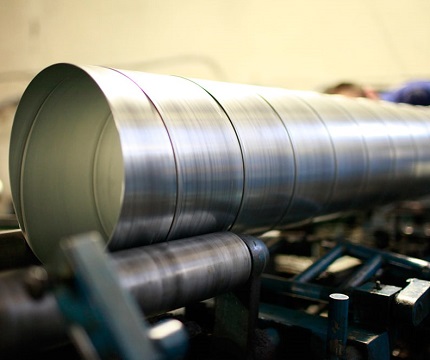

Спирално-навивните изделия се произвеждат от поцинкована лента (ширина – 137 mm), навита на спирала. Съединяването на краищата е ключалка с външен шев.

Конструкцията на тръбите определя редица положителни качества на „спиралните“ въздуховоди:

• значителна твърдост;
• икономия от закупуване на фасонни елементи;
• простота на инсталация;
• ускорение и нисък шум при транспортиране на въздуха – в спираловидния канал се усилват завихрянията на потоците.

Обустройването на вентилационна система със спирално-навивни тръби ще излезе по-евтино в сравнение с използването на правоъгълни изделия.

В продажба се предлагат „спирални“ отрези от 3 м и 6 м. По индивидуална поръчка е възможно изработване на тръби с произволна дължина и оборудване на въздуховодите с допълнителни усилващи ребра.

Дебелината на стените е нормирана и зависи от диаметъра:

• 0,5 мм – за въздуховоди с напречно сечение до 315 мм;
• 0,7 мм – изделия с диаметър 350-800 мм;
• 0,9 мм – тръби с типоразмер 900-1250 мм;
• 1,2 мм – въздуховоди с напречно сечение 1400-1600 мм.

По клас на херметичност съгласно СНиП поцинкованите тръби се разделят на плътни (П) и нормални (Н). Отличителен критерий – метод на изпълнение на заваръчния шев.

При плътните конструкции местата на съединяване след заваряване се пресоват с преса и се покриват с уплътнител. Такъв въздуховод издържа на налягане до 1,5 mPa и е подходящ за експлоатация в сгради с повишена взривоопасност. Нормалните вентилационни изделия се монтират в битови системи.

Вид #3 — тръби от неръждаема стомана

Тръбите от неръждаема стомана притежават всички изброени предимства на стоманените валцувани изделия. Добавянето на хром в сплавта прави метала устойчив на ръжда. Коригирането на състава чрез добавяне на допълнителни легиращи елементи придава на неръждаемата стомана специфични качества.

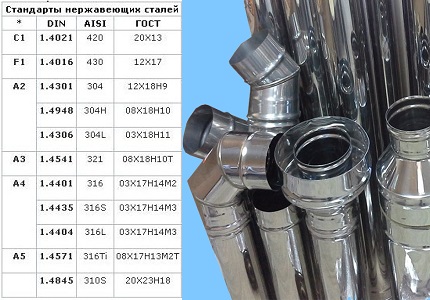

В зависимост от химичния състав асортиментът от корозионноустойчива стомана се разделя на няколко класа: С1 – мартензитна (хромиста) стомана, F1 – феритна стомана, A1-A5 – аустенитни марки стомана с никел

За изграждане на вентилационни системи се използват тръби от аустенитна стомана, характеризиращи се с:

• устойчивост на корозия към много работни среди;
• добра технологичност;
• здравина и пластичност;
• термоустойчивост – до +500 °C;
• химична инертност към токсични и радиоактивни вещества;
• дълготрайност.

Изделията от хромоникелова неръждаема стомана струват повече от поцинкованите въздуховоди. Външно продукцията е сходна, с което понякога се възползват недобросъвестни производители.

Съществуват няколко начина за разкриване на фалшификати.

• Провеждане на спектрален анализ. Изискват се специални уреди, определящи химичния състав на метала.
• Визуален оглед. Върху поцинковката е допустимо наличието на характерни „разводи“ – кристализационни шарки.
• Електромагнитни разлики. Повечето неръждаеми стоманени сплави не се магнетизират, докато към обикновената стомана магнитът се привлича добре.
• Химична реакция. Цинкът в резултат на взаимодействие със солна киселина започва да се пени (отделя се водород), а поцинковката постепенно изчезва. За експеримента е достатъчна една капка киселина.

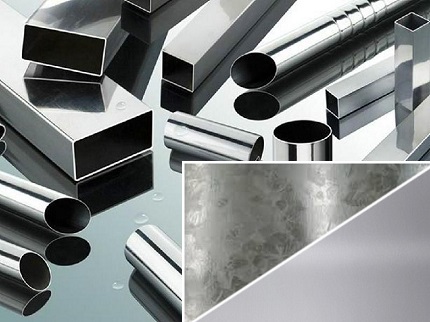

Също така трябва да се има предвид, че валцуваните тръби от поцинкована стомана имат едва забележим синкав оттенък.

Ако неръждаемата стомана не е била подложена на огледална обработка, то тя, в сравнение с поцинковката, има по-матова повърхност

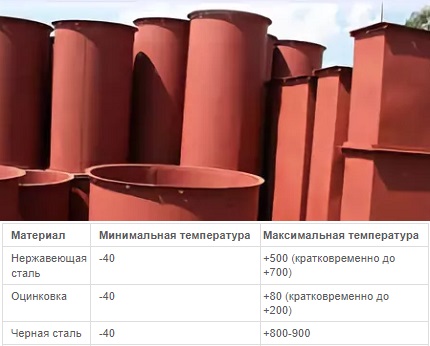

Вид #4 — изделия от черна стомана

Изделията от „черен“ валцуван материал се използват в системи за отвеждане на дим, аспирация и вентилация. Това е добър вариант за изпускателни тръби за вентилация с изход навън. Спрямо неръждаемата стомана и поцинковката, черната стомана има подобрени показатели на твърдост, огнеупорност и устойчивост на високи температури.

С цел допълнителна защита от корозия, въздуховодите отвън и отвътре се покриват с грунд с червено-кафяв цвят. При индивидуална поръчка е възможна доставка без грунд слой.

Характеристики на тръбната арматура от черна стомана:

• дебелина на стените – 1,2-1,5 мм;
• дължина – 1,25-2,5 м;
• съединяване на тръбите чрез фланцов метод;
• варианти на изпълнение – правоъгълно, кръгло сечение.

Цената на изделията от „черен“ валцуван материал е по-висока от тази на поцинкованите въздуховоди с аналогичен типоразмер, но по-ниска в сравнение с неръждаемата стомана.

Вид #5 — сандвич тръба

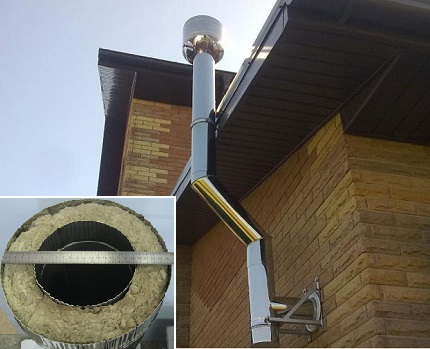

Изолирани въздуховоди с топлоизолация се монтират при изграждане на вентилация на камини, печки и отоплителни котли. Тръбите осигуряват необходимото ниво на пожарна безопасност на системата и запазване на топлината в помещението.

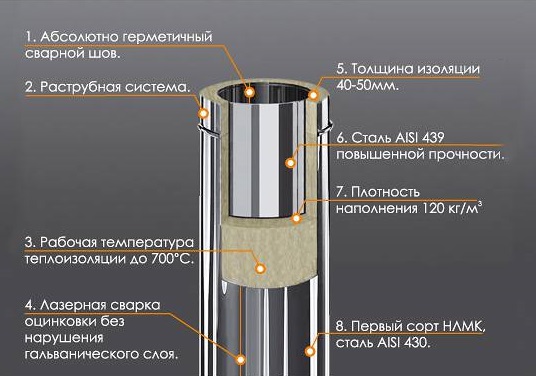

Устройство на сандвич-тръба: два метални «ръкава», между които е разположен термоизолационен слой. Материал на външната тръба – поцинкована стомана/неръждаема стомана, на вътрешната – черна стомана/неръждаема стомана

Като топлоизолационен пълнеж често се използва базалтово влакно.

Характеристики на изолацията:

• ниска топлопроводимост – до 0,05 W*m/K;
• хидрофобност – абсорбция на влага до 2%;
• якост на опън – издържа на налягане до 10-60 kPa;
• биологична устойчивост – материалът не подлежи на гниене, не способства за размножаване на гъбички;
• пожарна безопасност – температура на топене около 1100 °C;
• паропропускливост и звукоизолация – частично «поглъщане» на вертикални звукови вибрации.

Базалтът е химически инертен и не влиза в реакция с метали – рискът от поява на ръжда е сведен до нула. Изборът на сандвич-тръба за смукателна вентилация зависи от експлоатационните условия.

При отопление с твърдо гориво се монтират въздуховоди от топлоустойчива неръждаема стомана, при отопление с газов топлоносител – приемлива е магистрала от обикновена стомана

Предимства на вентилационната система от сандвич-тръби:

• универсалност на приложение;
• простота на сглобяване;
• многослойността на тръбопровода предотвратява образуването на конденз;
• топлоизолация на въздуховода.

Към недостатъците на изолираните тръби се отнасят: голямо тегло (2-2,5 пъти надвишава метала, няколко пъти – полимерите) и висока цена.

Вид #6 — технически текстил

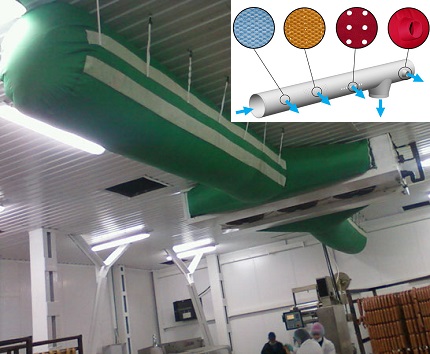

Тъканна система за разпределение на въздуха е предложена от датски разработчици преди 20 години. Новината частично замени металните канали в хранителната, електронната, химическата промишленост, в заведенията за хранене, басейните, концертните и изложбените зали.

Различават се два типа текстилни тръби:

• въздухонепроницаеми;
• въздухопроницаеми.

Предназначението на въздухонепроницаемите системи е транспортиране и извеждане на въздушни маси. Материал на изработка – полиамид.

Въздухопроницаемите канали (текстилни дифузори) равномерно разпределят приточния въздух в помещението през перфорирани отвори и изпускателни адаптери. Материалът на «ръкава» – полиестер

Тъканните системи са лишени от недостатъците на металните въздуховоди. Към числото на значимите предимства на текстила могат да се отнесат:

1. Липса на течение. В зоната за подаване на въздух от метален/пластмасов канал често се наблюдава течение. През текстилните тръби се осъществява „разсеяно“ подаване на въздушни струи.
2. Шумоабсорбиращи качества. Тъканта „потиска“ аеродинамичния шум на вентилатора и въздушните потоци.
3. Лекота на почистване. Текстилът действа като бариера, частично филтрирайки подавания въздух. Материалът натрупва прах, но е лесен за почистване – може да се пере (50 цикъла) и дезинфекцира.
4. Защита от конденз. Благодарение на паропропускливостта по повърхността на тъканния тръбопровод не се образува конденз. В сухите канали не се развиват микроорганизми.

Оптималната скорост на въздушния поток за текстилна тръба е 5-8 m/s, за другите видове тръби също са предвидени норми за скорост на въздушния поток, които трябва да се вземат предвид при проектирането на вентилацията и избора на материал за въздуховодите.

При намаляване на налягането формата на „ръкава“ се задържа благодарение на тънко вшити пръстени. Срокът на експлоатация на въздуховода е 10 години. Пожароопасните помещения се оборудват с текстилни тръби с допълнително фибростъкло – гранична температура +300 °C.

Особености на твърдите и гъвкавите вентилационни канали

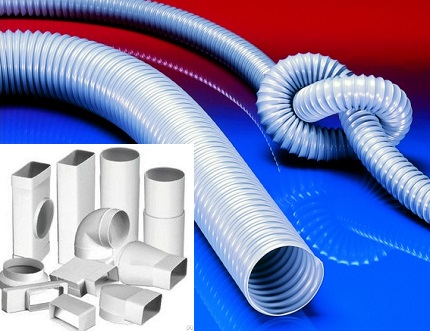

По степен на гъвкавост се различават твърди и гъвкави въздуховоди. Изборът между двете позиции зависи от сложността на изгражданата система и експлоатационните условия. При инсталиране на твърда мрежа завоите и преходите се оформят с помощта на съединителни ъглови елементи.

Препоръчваме да се запознаете с основните видове фитинги за стоманени тръби и технологията за изпълнение на различни варианти на свързване.

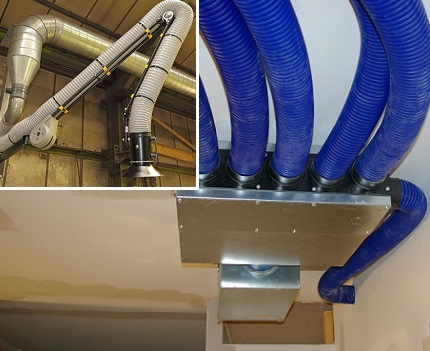

Гъвкавият въздуховод се „нагажда“ към всеки вектор на посоката на магистралата. В някои случаи се използва комбиниран вариант – гофрираната тръба се съединява с твърда.

Гъвкавите въздуховоди се изработват от различни материали. Но независимо от материала на производство, гофрираните въздуховоди, в сравнение с твърдите канали, имат някои недостатъци: ниска звукоизолация, намаляване на скоростта на въздушния поток поради набраздените стени.

Именно съставът на тръбата определя нейните технико-експлоатационни свойства:

1. Алуминиева гофра: устойчивост на корозия, устойчивост на температурни колебания (-30 °C/+270 °C), херметичност, радиус на огъване – 0,76 d, химическа инертност, огнеустойчивост.
2. Полиестер, усилен със стоманена рамка. Характеристики: ниска цена, устойчивост на влага, слаба запалимост, температурният диапазон е -20 °C/+65 °C, малко тегло. Недостатък – натрупване на статично електричество.
3. Полиестерно фолио с алуминиево фолио се отличава с висока якост (допустимо налягане – до 2400 Pa), добри аеродинамични свойства.
4. Топлоизолационна гофра осигурява намаляване на топлинните загуби и предотвратява образуването на конденз.

Независимо от избрания тип вентилационна тръба, е важно да знаете как да я монтирате правилно. Схемите за монтаж и подробните инструкции за инсталиране на гъвкави и твърди въздуховоди разгледахме тук.

Сравнение на кръгло и правоъгълно сечение

Мнозина се питат каква форма на тръбите да изберат: кръгли или правоъгълни? Ако се оценява пропускателната способност, кръглите изделия печелят – въздушните маси срещат по-малко съпротивление, следователно циркулацията се осъществява по-бързо.

При правоъгълните тръби ъглите остават неизползвани, затова се подбира арматура с увеличена площ на сечението. Въпреки това такава магистрала заема по-малко пространство – широките и плоски модели се скриват по-лесно зад окачен таван или над шкафове.

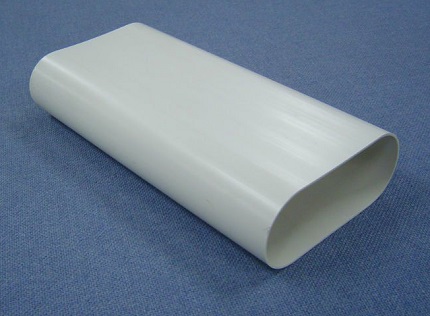

Тръбата с овално сечение съчетава силните страни на правоъгълните и кръглите въздуховоди: добра пропускателна способност и възможност за „скриване“ на вентилационната система

Също така сечението е важен параметър, който се използва при изчисляване на площта на въздуховодите, необходими за обустройване на вентилационната система. Правилно извършените изчисления ще позволят да закупите необходимото количество материал, без да плащате излишно за допълнителни тръби.

Изводи и полезно видео по темата

Характерни особености на пластмасови, азбестоциментови, гофрирани алуминиеви и стоманени поцинковани тръби за вентилация на сутеренни помещения и изба:

Организацията на вентилационната система изисква компетентен подход при избора на основните конструктивни елементи – вентилационни тръби. На повечето изисквания към въздуховодите на частните къщи отговарят изделията от поцинкована стомана, неръждаема стомана и пластмаса.

Формата – принципно значение няма. Нейният избор зависи от особеностите на траекторията на преминаване на вентилационната мрежа.
