Сандвич тръба за вентилация: инструкции за монтаж и нюанси при сглобяване на вентилация от сандвич тръби

Важна роля се отрежда на вентилацията при планирането на малки частни къщи, многоетажни сгради, промишлени, производствени, административни сгради и учреждения. От правилната организация на вентилацията на помещенията зависи преди всичко здравето на човека. Ето защо правилният избор на вентилационни тръби при монтиране на вентилационни системи е от огромно значение.

Един от популярните материали за изграждане на външни вентилационни канали – сандвич тръба за вентилация. Но какво представлява тя и как правилно да се извърши монтаж на система от такива тръби?

Именно за това ще говорим подробно в тази статия – ще разгледаме подробно въпросите, свързани с употребата и монтажа на сандвич тръби при изграждане на вентилация.

Конструкция и употреба на „сандвичите“

За организиране на естествена механична аспирация е необходимо въздуховодите да отговарят на редица изисквания.

Основните от тях:

• осигуряване на херметичност на вентилационната система;
• възможност за задържане на необходимото налягане на въздуха в системата;
• осигуряване на свободно преминаване на въздуха вътре във вентилационната система;
• поддържане на необходимата топлоизолация.

За да се осигури изпълнението на изискванията, в зависимост от климатичните условия, типа и предназначението на сградите, се използват различни типове вентилационни тръби.

От необходимата работна температура вътре във вентилационната система зависи дебелината на изолационния слой. Също така върху дебелината на топлоизолацията влияят диаметърът и размерите на използваните тръби

Сандвич тръбите се използват не само при монтаж на вентилация, но и за:

• частни къщи, където се използва като димна тръба – за извеждане на въздушни маси от отоплителни уреди (печки, камини, котли);
• многофамилни жилищни сгради в северните райони на страната;
• сгради на производства, в които се извършват работи с висока топлоотдаване (цехове за топене на метали, цехове за производство на стъкло);
• сгради на зърнохранилища.

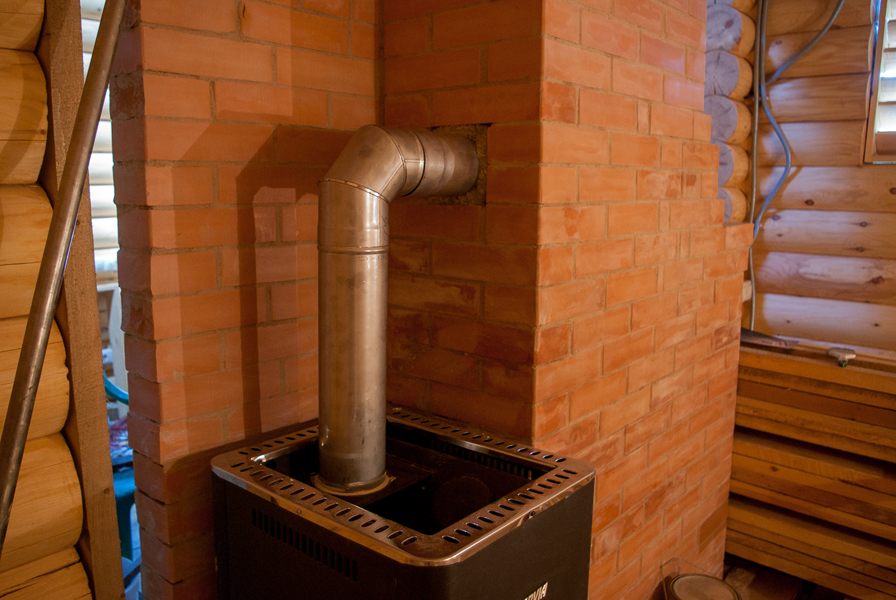

Необходимите свойства се придобиват от изделията благодарение на специална технология, по която се изработват сандвич тръбите. Също така благодарение на своята конструкция, чиято особеност ще бъде разгледана по-долу, тези тръби са подходящи за свързване към тях на отоплително оборудване. В този случай те се използват като комини, за отстраняване на дим от помещението.

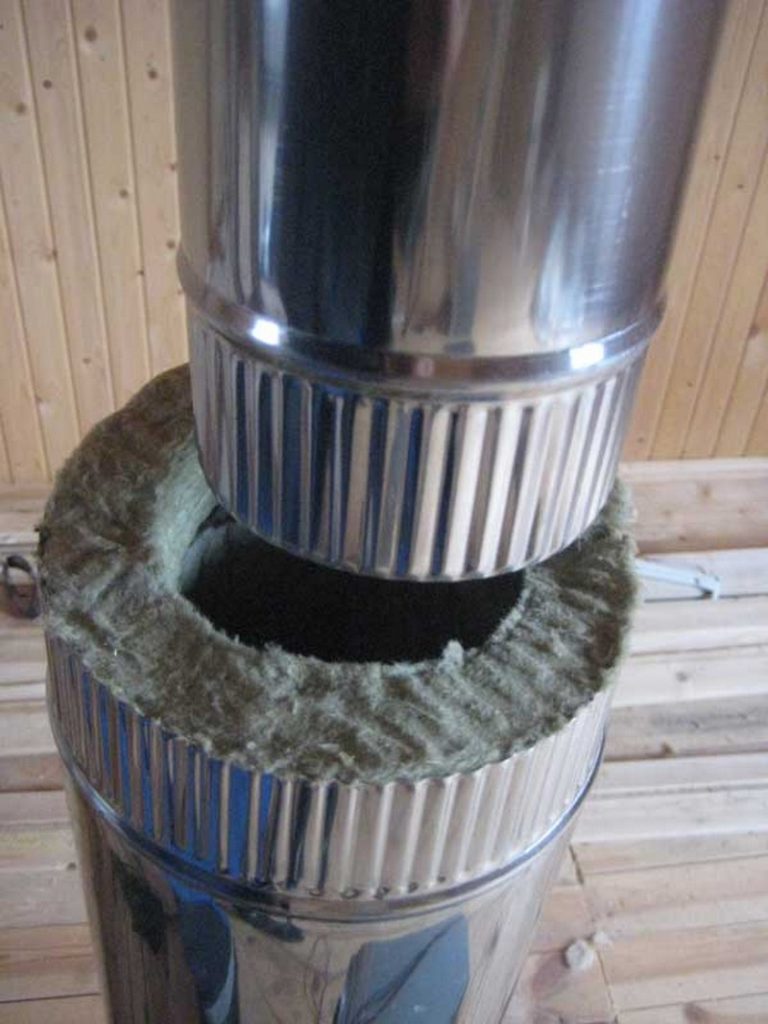

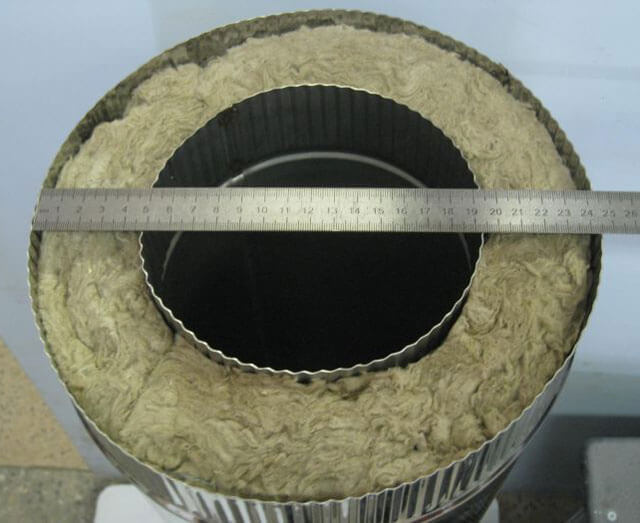

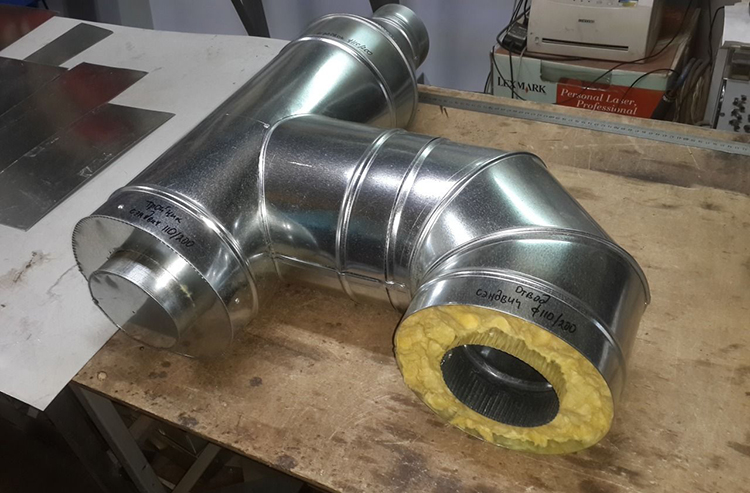

По своята конструкция „сандвичите“ се състоят от две тръби с различни диаметри, изработени от листова високолегирана неръждаема стомана. Свързването помежду им се извършва чрез аргонова заварка. Пространството, образувано между двете тръби, се запълва със специален топлоизолационен материал, често изработен на основата на базалт, с дебелина от 25 до 60 милиметра.

Такова устройство позволява вътре в тръбата да се запази температурата на изходящия въздух, без да го охлажда преждевременно. По този начин се запазва нормалната тяга на извличането на въздух от помещението.

Струва си да се отбележи, че базалтовата вата, използвана за изолация на сандвич тръби, може да издържа на температури до 1115 °C. Тя е незапалимо вещество и при достигане на висока температура се топи. Затова не е изненадващо, че „сандвичите“ са толкова популярни при изграждане на комини.

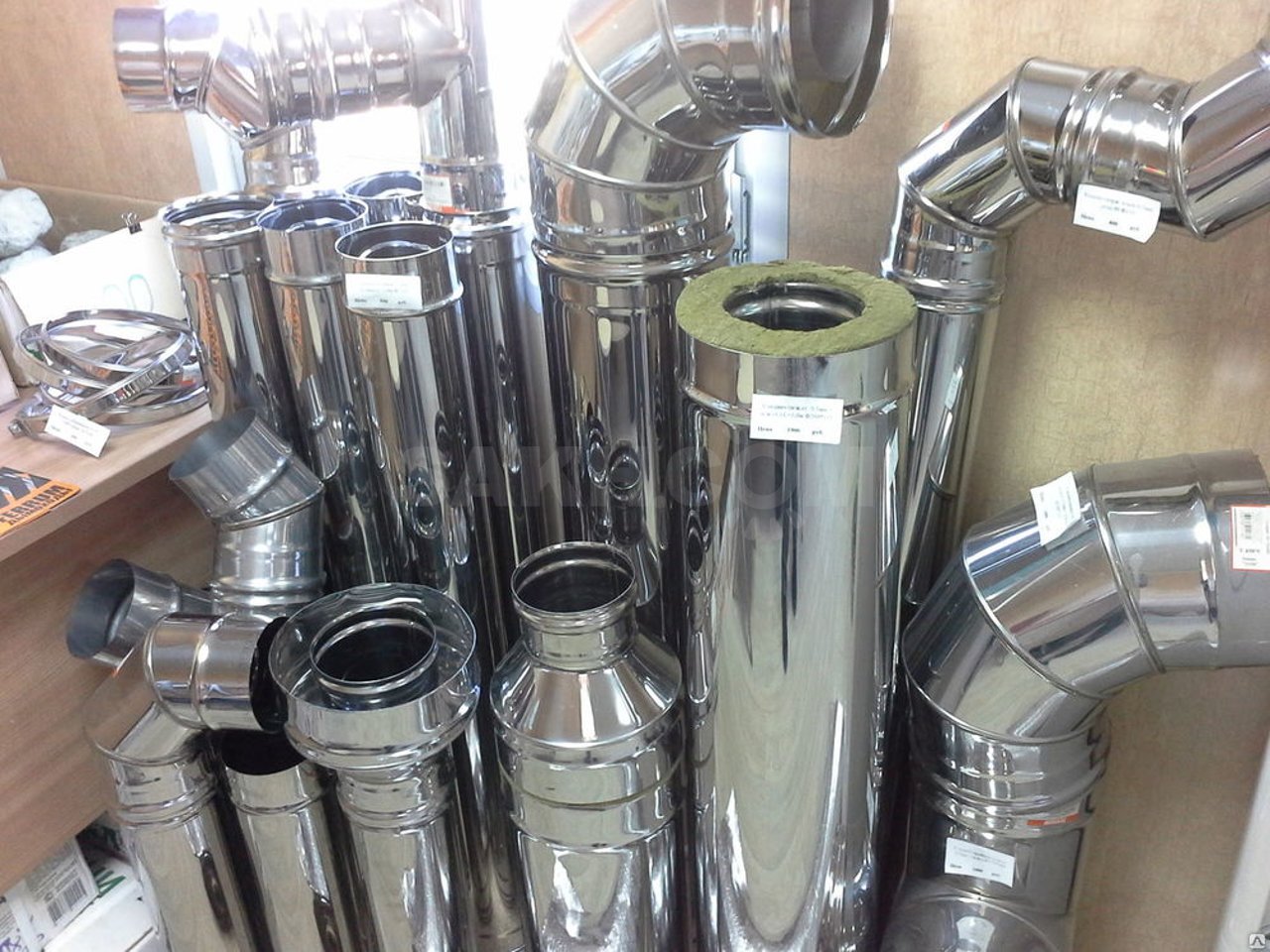

В момента на пазара има доста голям избор от сандвич тръби с различни диаметри. Уникалността на тяхното сглобяване се състои във възможността за прокарване на тръбите през труднодостъпни проходи и възможността за свързване помежду им на сандвич тръби с различни диаметри.

В зависимост от условията, при които ще се експлоатира сандвич тръбата, се избира различна дебелина на изолацията.

Също така сандвич тръбите могат да бъдат изработени с помощта на стоманени листове от топлоустойчива стомана, което е особено актуално за използване в места с високи температури на въздушните маси.

Плюсове и минуси на сандвич тръбите

От плюсовете на вентилационните сандвич тръби могат да се откроят:

• леко тегло на конструкцията – при монтажа ще бъде достатъчно да се използват основните крепежни елементи, без да се ангажират носещи елементи;
• габарити, които не са значителни и позволяват да се запази повече пространство при разполагане на вентилационната система вътре в помещението;
• универсалност в местата на приложение – може да се използва както вътре в помещението, така и извън него;
• лесно сглобяване, което позволява при необходимост да се придават различни форми на вентилационната система, в зависимост от планировката на сградата;
• липса на конденз и възможност за появата му вътре в системата – реализира се благодарение на изолацията и особеностите на сглобяване;
• задържа топлината на изходящия въздух вътре в конструкцията;
• е пожаробезопасна при употреба;
• използването на неръждаема стомана изглажда действието на външната среда, предотвратявайки появата на ръжда и, като следствие, частично разрушаване с нарушаване на херметизацията на вентилационната система;
• няма необходимост от изграждане на фундамент при монтажа на сандвич тръби.

Още едно предимство на сандвич тръбата е нейната приемлива цена. Цената за 1 метър варира в диапазона 9.70 – 29.00 €.

Използването на сандвич тръби като комин за отвеждане на продуктите от горенето се счита за една от основните области на приложение. Именно тази конструкция позволява да се създаде и поддържа необходимата сила на тяга за отвеждане на отпадъците, възникващи в резултат на горенето.

Към недостатъците на използването на сандвич тръба специалистите отнасят само един – това е необходимостта от подмяна на елементите на всеки 10 години.

Това е свързано с краткия експлоатационен живот на тръбите от този тип, който пряко зависи от:

• навременното почистване на вентилационната система или на комина (в зависимост от областта на използване);
• спазване на точност при монтажа;
• правилно подбрано оборудване, за което е монтиран абсорбаторът;
• липса на дефекти и брак при производството.

Експлоатационният живот на сандвич тръбите е разчетен за 10 години при правилна експлоатация, поради което, след преминаване на десетгодишния предел, трябва напълно да се замени тръбопроводът, изработен от такива тръби.

На какво да обърнем внимание при избора?

При избора на компоненти за монтаж на вентилационна система от сандвич тръби трябва да се ръководите от следните характеристики:

• здравина на материала на изработка;
• степен на запълване и дебелина на топлоизолацията;
• качество на заваръчните шевове.

От здравината на материала пряко зависи експлоатационният живот на вентилационната, както и на коминната система. Във втория случай материалът на топлоизолационния пълнител трябва най-малко да издържа температура до 700 °C.

Категорично не се препоръчва да се избира като пълнител стъклена вата.

За да се инсталира вентилационната система, монтирана от сандвич тръби, допълнително ще са необходими следните компоненти: преходи и тройници, приспособления за организиране на преминаването на тръбите през стените и покрива, скоби за закрепване, конзоли.

Заваряването, което осигурява максимална херметичност, е лазерното. То ще подхожда дори за използване на сандвич тръби като комин в твърдогоривна отоплителна система.

От степента на запълване със специален топлоизолационен материал зависи по-нататъшното място на приложение на сандвич тръбите.

Така, при средна дебелина и плътност на запълване, сандвич тръбите могат да се използват като вентилация в:

• многофамилни и частни къщи;
• административни сгради;
• на места с голямо струпване на хора (супермаркети, киносалони, фитнес зали и др.)

За използване в заводи трябва да се използват тръби с голяма плътност на запълване с топлоизолационен материал. Дори за създаване на вентилационна система в частни малки производства плътността на запълване трябва да бъде максимална.

Струва си да се отбележи, че зад полярния кръг за осигуряване на вентилация на жилищни сгради се използват сандвич тръби с максимална степен на запълване и дебелина на топлоизолационния елемент.

Ред и нюанси при монтажа на „сандвичите“

Монтажът на вентилация от „сандвичи“ позволява без особени трудности да се организира топлоизолационна защита на участъци от вентилационния тръбопровод, преминаващи през неизолирани участъци, както и в непосредствена близост до подовите плочи.

Монтажна инструкция за сглобяване на вентилация

Преди всичко, преди започване на работата, е необходимо да се извършат всички изчисления, като се вземат предвид особеностите на конструкцията на сградата.

След извършване на изчисленията се закупува необходимото количество съставни елементи и след като бъдат доставени, може да се пристъпи към сглобяване.

Преди започване на монтажните работи е необходимо да се определи размерът на сечението на сандвич тръбата. От това пряко ще зависи ефективността на въздухообмена в помещението.

Към всеки комплект тръби е приложена инструкция, като с нея може правилно да се монтира вентилационната система.

За правилен монтаж на сандвич тръба за изграждане на изпускателна система е достатъчно да се притежават минимални строителни умения. Тъй като изделието има конструкция от тип „татко-мама“, съединенията свободно се свързват помежду си.

За осигуряване на херметизация на съединенията се използват уплътнителни подложки, които могат да издържат на високи температури (до 300 °С).

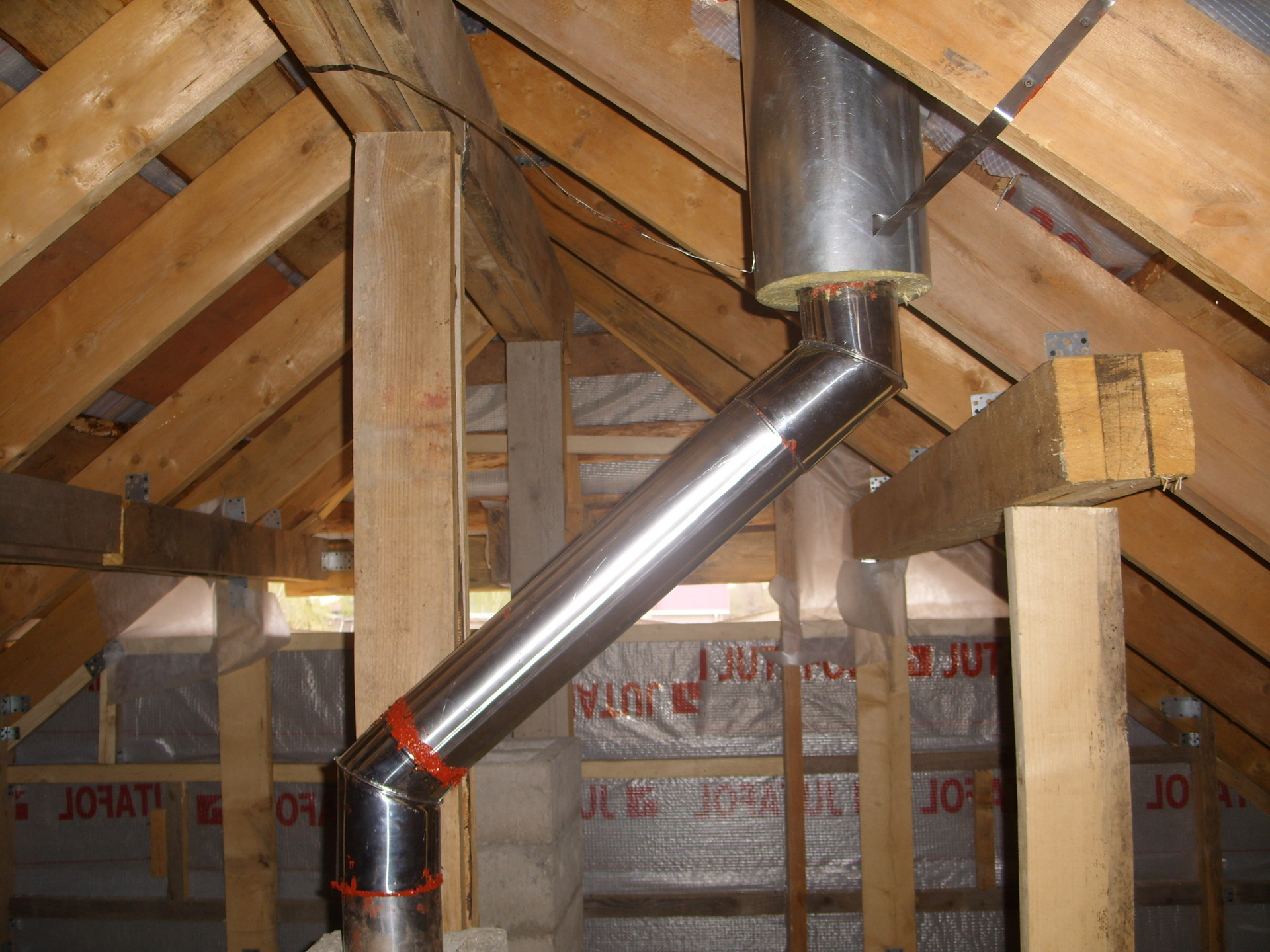

Типът на свързване „татко-мама“ е сленгово означение, което възниква в средата на 20-ти век в заводи и производства. За по-лесно разбиране работниците обозначавали с този израз възможността за свързване на два елемента. В този случай на снимката долната сандвич тръба ще се смята за „мама“, а горната – за „татко“.

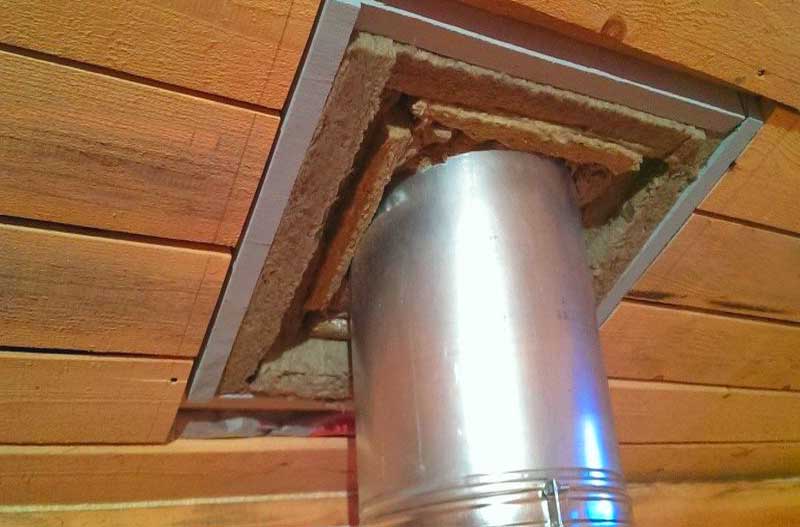

При прокарване на вентилационната система през стени трябва да се вземат предвид следните изисквания, които са описани в СНиП 41-01-2003:

• тръбите не трябва да проникват през носещи конструкции, разстоянието от тях трябва да бъде не по-малко от 1 метър;
• в тухлени стени изискванията за междините за осигуряване на температурно разширение са 1 см. Междината трябва да бъде запълнена с базалтова вата;
• преминаването през стена се препоръчва да се монтира със специален проходен възел.

Изискванията за преминаване на тръбата през подова плоча са сходни с тези, които се поставят при преминаване през стени. Към тях може да се добави – изолиране с базалтова изолация.

Необходимостта от образуване на малко пространство между повърхността на тръбите и повърхността на стената се дължи на факта, че по време на експлоатация диаметърът на тръбата може да се променя (металът „играе“ в зависимост от температурата на извеждания от вентилационната система въздух). За избягване на механични повреди е необходимо свободно пространство, което трябва да се запълва с мек топлоустойчив материал.

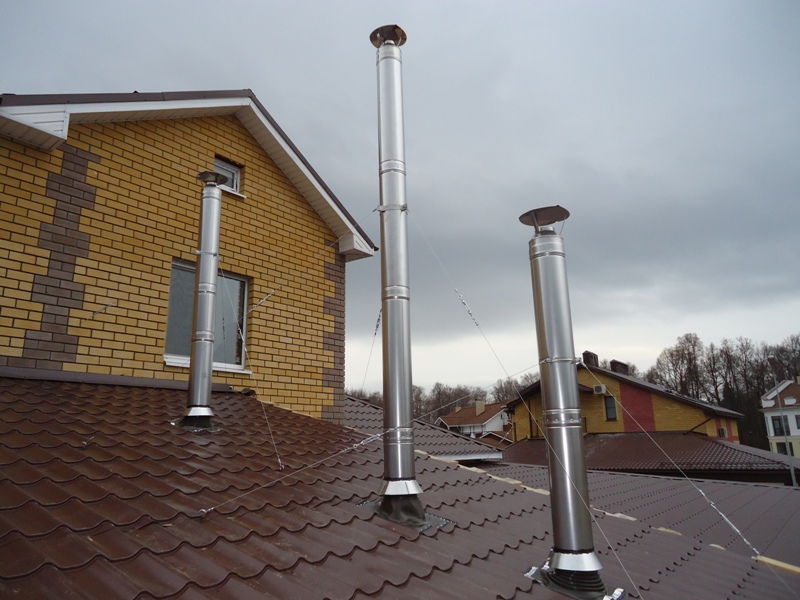

При организиране на преминаването на сандвич тръбата през покрива е задължително да се спазват следните препоръки:

• да се предвиди специално закрепване на оглавника на тръбата към покрива;
• да се организира херметизация на проходния възел с термоустойчив каучук;
• задължително да се използва дефлектор за увеличаване на силата на тягата.

Монтирането на преминаването на тръбата през покрива трябва да се извърши със задължително използване на фабричен възел за преминаване. В противен случай свойствата на изсмукването при отвеждане на въздуха от помещенията няма да бъдат осигурени в пълна степен.

Правила и полезни препоръки

Основните правила при монтажа на вентилация от «сандвич» тръби практически не се различават от сглобяването на вентилационна система от други видове тръби:

1. За да се предотврати разрушаването, причинено от температурната разлика, е необходимо вентилационните тръби да се разполагат предимно вътре в сградата. Извеждането на тръбата може да се осъществи както на покрива на сградата, така и през стена. В първия случай такава организация на извеждането позволява по-ефективно отстраняване на възможните миризми.
2. Забранено е да се прокарват вентилационни тръби в непосредствена близост до оборудване, което отделя значителни топлинни потоци. Външното нагряване на сандвич тръбите на вентилационната система ще наруши вътрешната тяга, възпрепятствайки движението на въздушните маси.
3. Изграждането на вентилационната конструкция трябва да започва отдолу, като постепенно се придвижва нагоре, по такъв начин, че всеки следващ елемент на системата да влиза в предишния.

Задължително е вентилационният канал да се оборудва с дефлектор – това е специално устройство, което позволява да се усили тягата на потока на изходящия въздух, като по този начин осигурява по-мощна проходимост на въздушните маси. Също така той ще предпази от попадане на отпадъци и валежи във вентилацията.

Възможно е монтиране на защитен конус, който също ще предотвратява попадането на валежи вътре в системата.

Височина на извеждане на сандвич тръбата през покрива. Височината на издигане на вентилационната тръба осигурява нормална тяга за организиране на циркулацията на въздуха. В зависимост от дължината на системата вътре в помещението, височината може да бъде от 50 см до 3 м.

Освен горепосоченото, при извършване на монтажа на сандвич вентилация е необходимо:

• да се използват комплектуващи части, съответстващи на заводските стандарти, тъй като сандвич тръбите, направени на ръка, няма да имат същите топлотехнически характеристики;
• да се изключи инсталирането на «домашно приготвени» преходници или тройници при сглобяването на вентилационната система;
• за придаване на по-голяма здравина на съединенията е необходимо да се монтират стягащи хомоти на съединението за всяка от свързаните тръби;
• най-често сандвич тръбата се монтира на участък, преминаващ на тавана или в други неотопляеми помещения;
• забранено е да се уплътняват съединенията с помощта на уплътнител, тъй като това може да доведе до изтъняване и последващо разрушаване на самата прокладка.

Този комплекс от мерки в съвкупност с точното изпълнение на инструкцията ще позволи не само правилно, но и надеждно да се сглоби вентилационната система от сандвич тръби.

Правилният монтаж и спазването на горепосочените условия позволява да се използва сандвич тръбата не по-малко от определения от производителя срок на експлоатация.

Изводи и полезно видео по темата

За нагледна демонстрация на това как се различават помежду си сандвич тръбите за вентилационна система и за комин можете да гледате това видео:

Особеностите на монтажа на вентилация със собствени сили са разгледани в следващото видео:

Използването на сандвич тръби за вентилация е оптимално решение както за промишлени предприятия, така и за малки частни къщи. Простотата на сглобяване и неизискващите условия позволяват самостоятелно да се извърши монтаж на такава вентилационна система.

При спазване на правилата за безопасност, инструкциите за сглобяване и горепосочените съвети, сглобената система ще бъде достатъчно ефективна в работата през целия период на експлоатация.

Ако в хода на четене на статията са ви останали или са се появили въпроси, или искате да допълните материала с полезни сведения, собствен опит от монтаж на вентилационна система от „сандвичи“, можете да ги изразите в коментарите в специалния блок по-долу.
