Как да сглобите и инсталирате сандвич комин със собствените си ръце: инструкция за монтаж

Сандвич комините имат множество предимства: лекота на конструкцията, безопасност, естетичен външен вид. Защо да не опитате да сглобите сандвич комин със собствените си ръце? Както показва практиката – това наистина е доста просто. И всеки ще може да сглоби такъв комин като конструктор.

За тази работа ще са необходими познания по устройството на комина и неговата инсталация – именно този материал разгледахме подробно в нашата статия. Подбрахме снимки и схеми с описание на основните елементи на коминната система, предоставихме стъпка по стъпка инструкция за сглобяване и монтаж.

А също така допълнихме материала с полезни съвети за подобряване на тягата и видео, демонстриращо процеса на инсталиране на комин в селска къщичка.

Плюсове и минуси на използването на сандвич комин

Недостатъци на комините, сглобени от сандвич тръби:

• нарушаване на херметизацията след определен брой цикли на нагряване и охлаждане;
• в сравнение с тухлената конструкция, сандвич коминът има по-висока цена;
• срокът на експлоатация е около 15 години, докато традиционните комини от огнеупорна тухла служат с 10 години повече.

Такава кратка експлоатация се дължи главно на използването на нискокачествени материали при производството.

Изборът на продукция от проверена търговска марка е първото, което можете да направите за дълга и успешна експлоатация на комина.

Предимствата на сендвич комините са следните:

• Изолирани стени. Благодарение на топлоизолацията, дори комин, разположен отвън, не губи тяга. Многослойните стени предотвратяват бързото охлаждане на продуктите от горенето, които по-бързо се извеждат през комина, а това не позволява активно образуване на конденз и сажди.
• Лесен монтаж. След като се запознаете с принципите на изграждане на комини, дори начинаещ може да ги сглоби.
• Разнообразие от варианти. За сглобяване на конструкцията се произвеждат прави и ъглови модули. Коминът може да се извежда нагоре или в стената, може да заобикаля гредовата система и различни архитектурни елементи.
• Минимално отлагане на сажди. Благодарение на гладката повърхност на тръбите, пепелта и саждите се извеждат по-бързо в атмосферата и се натрупват по-бавно.

Освен това, сендвич системата има сравнително малко тегло, а следователно за нея е по-лесно да се създаде опора и не се изисква изграждане на специална основа, както за тухлен комин. Тя може да се закрепва към подове и стени, да се монтира директно върху отоплителното оборудване.

В сравнение с едностепенните, сендвич комините почти не образуват конденз и са пожароустойчиви.

От стандартните елементи на сендвич комина може да се сглоби дори най-сложната конструкция

Материалът, от който се произвеждат тръбите

За различните отоплителни устройства и видове гориво се подбира собствен тип стомана. Тя трябва да бъде високолегирана и неръждаема, подходяща за производство на химически устойчиви и огнеупорни комини.

В устройството на комина една от основните характеристики е марката стомана като критерий за дългосрочна служба и устойчивост на външни негативни влияния.

При изгарянето на различни вещества в коминната тръба могат да се натрупват химически активни вещества: сярна киселина, сяра, солна киселина. Освен това, температурата по време на изгаряне на различни горива може силно да се различава.

При отопление с дърва или газ, тя не се повишава над 450 °C, при изгаряне на въглища може да достигне 700 °C. Металите реагират различно на тези показатели. Затова, избирайки система за отвеждане на дима, се обръща внимание на основната характеристика — качеството и свойството на стоманата.

Вариант #1 – неръждаема стомана с легиращи добавки

Основните марки стоманени сплави, които се използват за производството на сандвич комини:

• Неръждаема стомана, стабилизирана с титан (AISI 321). Използва се за оборудване, работещо на дърва. Не е устойчива на корозия в серосъдържащи среди. Допустимата температура на експлоатация е 600—800 °C.
• Неръждаема стомана, стабилизирана с молибден (AISI 316). Монтирането на сандвич комин от тази марка стомана се извършва за отоплителни инсталации, които работят на дърва, газ, дизелово гориво. Металът е киселинноустойчив, отличава се с повишена устойчивост на корозия и агресивни среди от различен характер.
• Термоустойчива стомана (AISI 304). Включването на хром и никел в състава прави стоманата нечувствителна към повишени температури и киселинни среди. Използва се за производството на комини с висока температура на отвежданите газове — около 1000 °C. При температура 600—800 °C тя е склонна към загуба на вискозитет и пластичност, което води до охрупчване.
• Широко разпространените марки AISI 409 и 430 слабо се противопоставят на високите температури и въздействията на киселини. Голяма част от китайската продукция и част от местната се произвеждат именно от стомана от тези марки.

Проверката на марката на стоманата визуално е невъзможна. При покупка можете да сверите маркировката върху самото изделие или да опитате приблизително да определите качеството с помощта на магнит.

Нискокачественият материал ще привлича магнита, а металът с добавяне на легиращи добавки — не.

Избирайки тръби за комин, поинтересувайте се от основните им характеристики. Ако имате съмнения относно честността на продавача, вземете със себе си магнит – към изделия от стомана с недостатъчни пропорции легиращи добавки той ще се привлича.

Вариант #2 – черен метал за коминни тръби

Самият черен метал бързо се износва — окислява се и прогаря. Затова за неговата защита се използва специален емайл. Това повишава устойчивостта към въздействие на киселинна среда.

Емайлът може да служи дълго време при температура не повече от 400 °C и да издържа краткотрайно повишение до 750 °C.

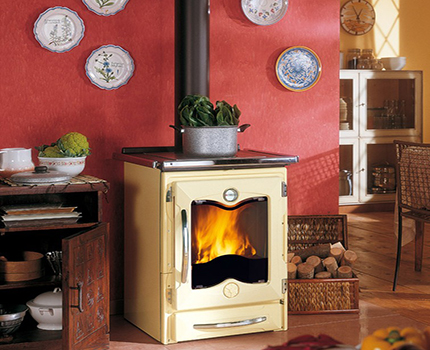

Разнообразието от нюанси на емайлираните тръби ги прави доста търсени

Емайлираните тръби се използват за отвеждане на продуктите от горенето от нагревателни колони, пещи, отоплителни котли, камини. За разлика от стоманените, могат да се оцветяват в различни цветове. Това позволява да се подбират нужните нюанси според интериора или фасадата на къщата.

Вариант #3 – комбинирани сандвич комини

За да се намалят разходите за производство, предприятията се стремят да използват по-евтини материали. Ако вътрешната тръба е изработена от скъпа неръждаема стомана, а външната – от поцинкован или емайлиран метал, това оказва малко влияние върху експлоатационния живот на изделието.

По-лошо е, ако е обратното: отвън се използва неръждаема стомана, а отвътре се крие евтин некачествен материал. Такава тръба при интензивна употреба може да издържи една година и да се повреди, което ще доведе до нови разходи за материали и монтаж.

Преди покупката е желателно да поискате придружаващите документи на стоката, за да се уверите в качеството на купуваната тръба. Важно е вътрешният елемент да бъде изработен от висококачествена неръждаема стомана.

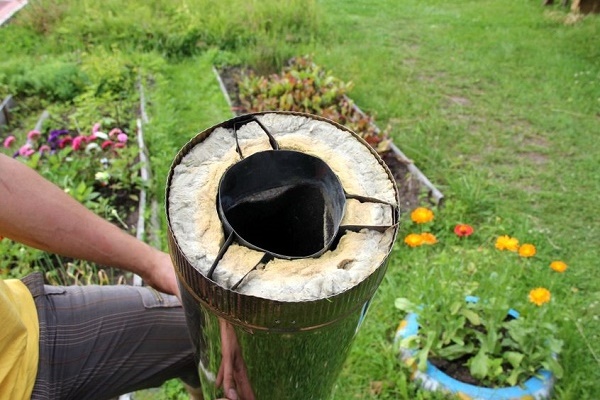

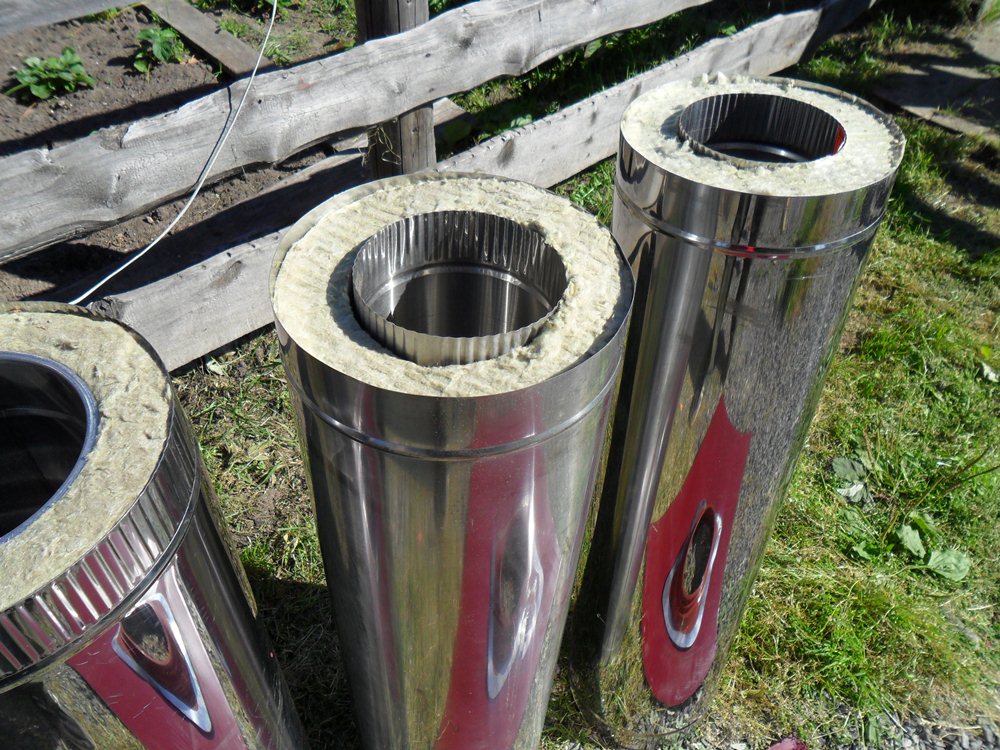

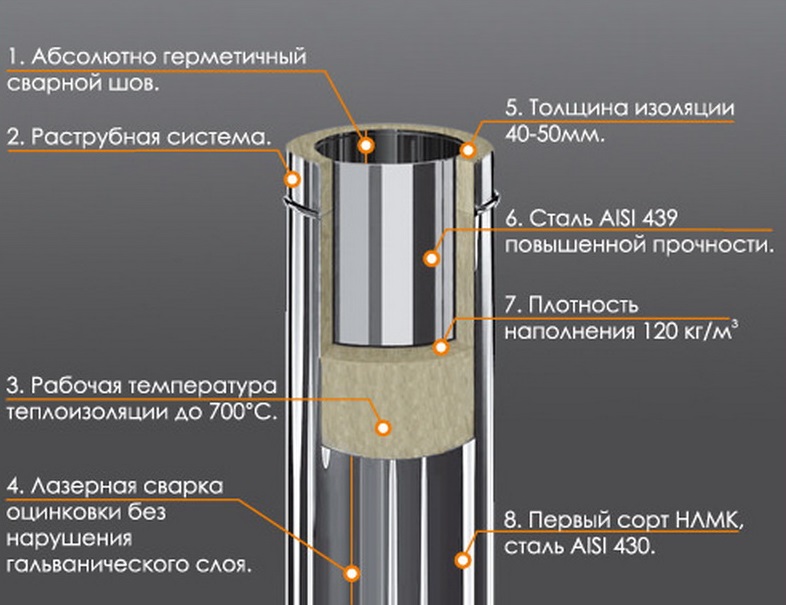

Между двете тръби на сандвич комина се намира слой изолационен материал, който задържа топлината вътре и по този начин поддържа добра тяга. Като изолация се използва базалтова или керамична вата — влакнести материали с най-висок клас на огнеустойчивост.

Базалтовата вата издържа температура до 600 °C, керамичната – до 1000 °C. И двата материала имат добри топлоизолационни свойства. Прилага се слой изолация от 25—50 мм. За комин, който се монтира отвън, колкото по-голям е той, толкова по-добре.

Влияние на вида гориво върху работата на комина

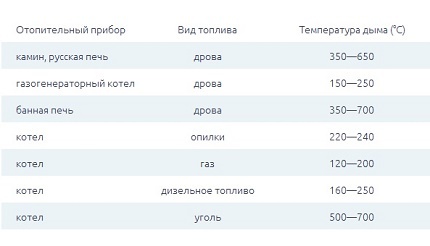

По-долу е дадена таблица, която ще ви помогне да определите как правилно да изберете комин за различни видове отоплително оборудване, за да работи по-дълго.

В ръководството за ползване към всяко коминно устройство е посочена допустимата температура

При инсталиране на сандвич комин за газово оборудване може да се задоволите с по-евтин вариант на конструкцията. Но за руска или банска пещ е по-добре да не пестите и да изберете система, чието качество не буди съмнения.

Конструктивни елементи и техните особености

Разнообразието на произвежданата продукция позволява изпълнението на сложни задачи по изграждането на сандвич комини.

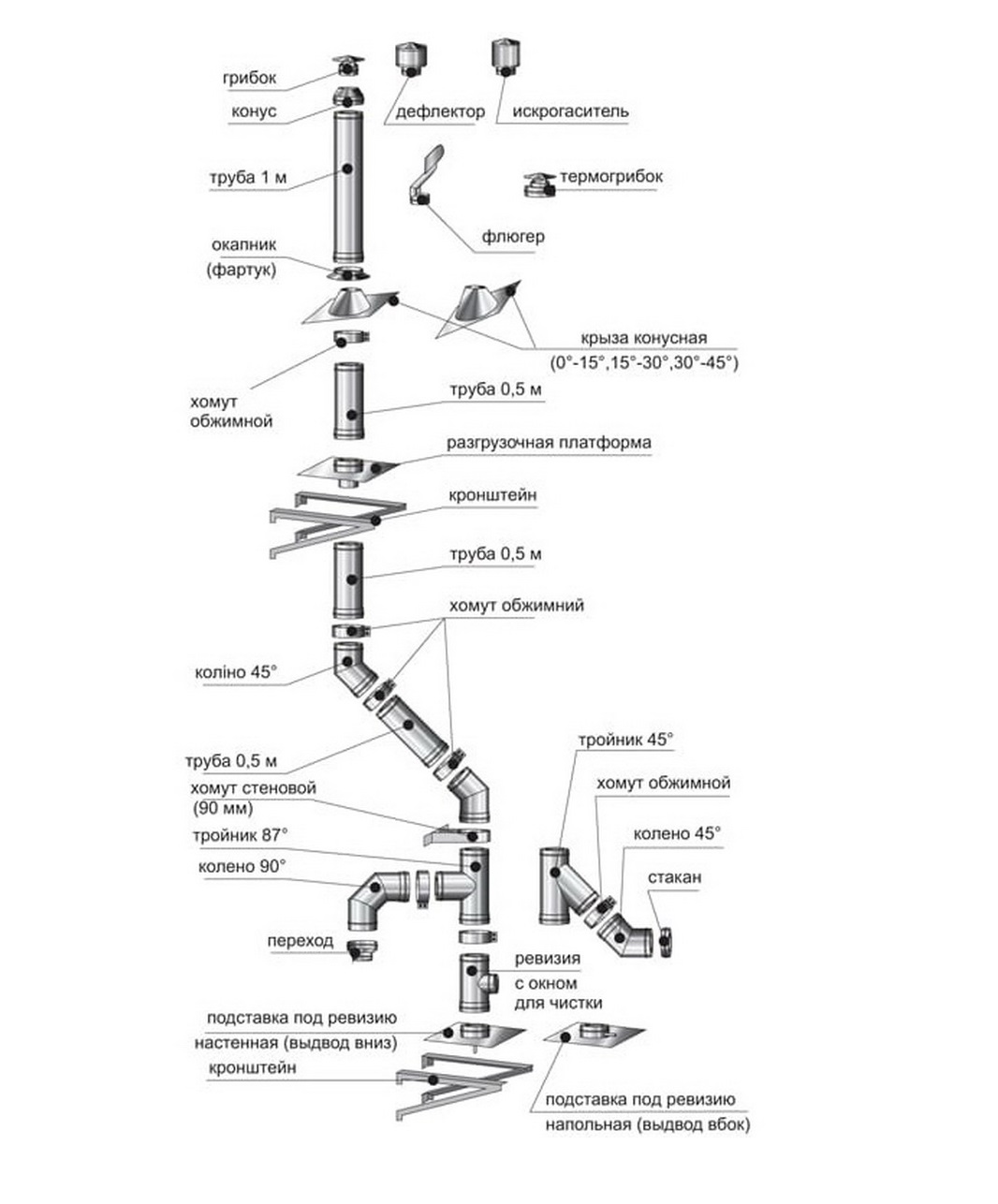

Производителите на комини са разработили повече от двадесет различни елемента за улесняване на монтажа.

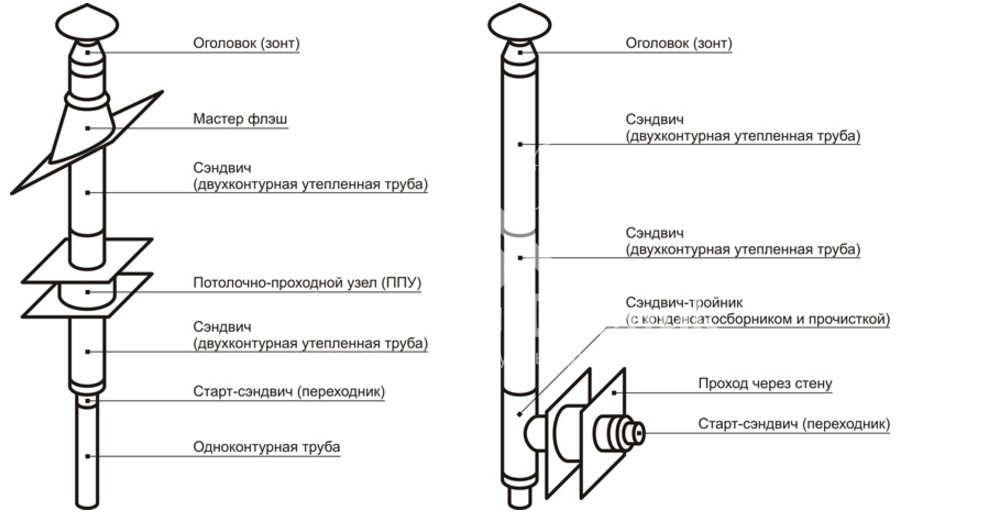

Основните елементи на конструкцията на коминния канал са:

• Прави участъци на тръбата. Отрязъци с диаметър 80—600 мм, дължина до 1 м. Идеалната конструкция на комина е права, но на практика постигането на това е трудно.

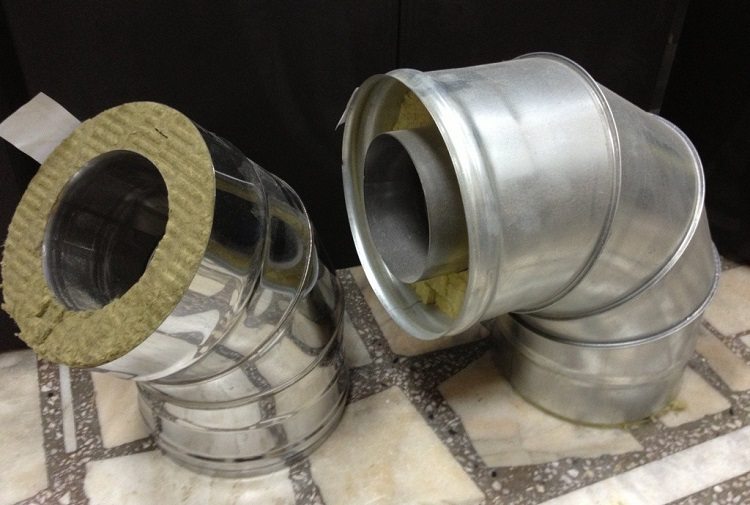

• Колена и тройници. Използват се, ако е необходимо да се изведе коминът през стената, навън от сградата, или да се заобиколят конструктивни елементи на къщата — греди и стропила. Понякога за завои (особено прави, 90°) се прилагат тройници с ревизия — те позволяват почистване на комина в труднодостъпни места. Те се монтират и укрепват с конзоли, за да не носят тежестта на горната конструкция.
• Проходен патрубок. Изолира тръбата от междуетажните прегради, служи като закрепване за комина.
• Покривна разделка. Представлява метален конус, който се закрепва на покрива под определен ъгъл. Помага да се прекара тръбата през покрива, без да се нарушава неговата херметичност и повишава пожарната безопасност. Вместо него може да се използва специален уплътнител от силикон, който служи като по-добра защита срещу изтичане.

Освен гореизброените елементи, съществуват още много приспособления за извършване на монтаж на комин от сандвич тръби, както и за неговата последваща експлоатация.

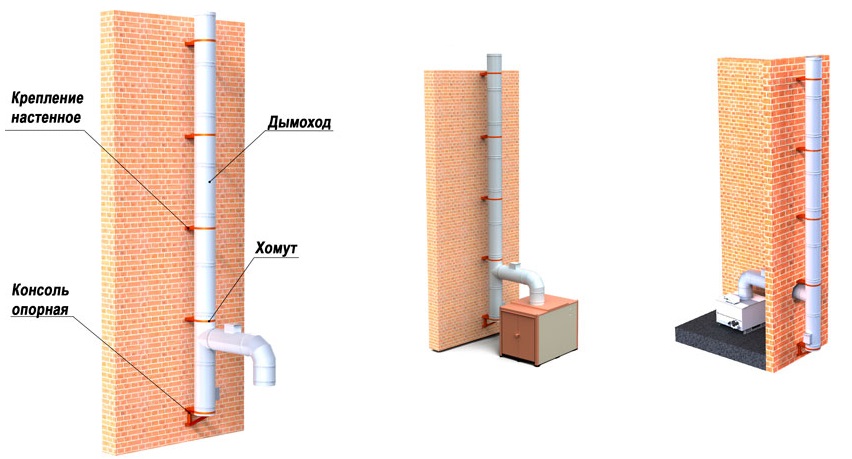

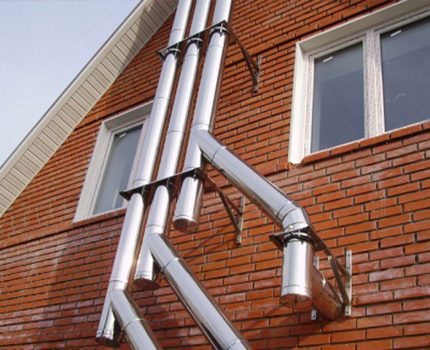

Коминът се закрепва с конзоли на всеки два метра. Крепежът за фиксиране на хомутите на стената се подбира съобразно материала, от който е изградена.

Как да подберете необходимия диаметър на комина?

Изборът на диаметър на коминната тръба се извършва въз основа на данни за мощността на котела.

За нискомощни отоплителни инсталации, които имат по-малко от 3,5 kW, се използват тръби с диаметър 8 cm, за котли с показатели не повече от 5,2 kW — тръби с диаметър от 9,5 cm, над 5,2 kW — 11 cm. Не се допуска стесняване на комина, а разширяване, напротив, може да се извършва.

Още един показател, който влияе на диаметъра на комина — дебелината на изолационния слой. Тя може да бъде от 25 до 100 мм. Колкото е по-голяма, толкова по-добре проявява своите свойства, но и цената също нараства. Дебелината на самия метал, използван за производство на тръбите, може да бъде до един милиметър.

Ако е необходимо да се надстрои, замени или модернизира някой участък от комина, потребителят може да попадне в сложна ситуация. Елементи от различни търговски марки не са в състояние да осигурят херметично съединение.

При закупуване на липсващи части е по-добре да се намерят (поръчат) компоненти от същата търговска марка, както и останалата конструкция.

Монтаж на сандвич система за отвеждане на дима

Преди монтажа на конструкцията е необходимо внимателно да се запознаете с техническата документация, правилата за техника на безопасност.

Задължително трябва да се изпълнят всички мерки за предотвратяване на възникване на пожар по време на експлоатация на комина.

Преди покупката е необходимо да се изчислят всички материали, като се вземат предвид особеностите на планировката на къщата.

Стъпка #1 – сглобяване на елементите на коминната тръба

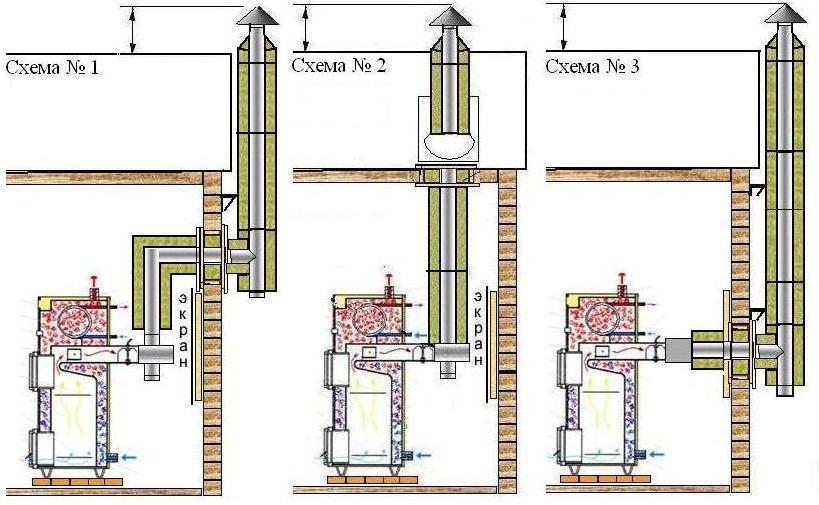

Монтажът на конструкцията винаги започва отдолу нагоре. Сандвич комините не трябва да се свързват директно към отоплителния уред.

Към отоплителния уред никога не се присъединява елемент от сандвич комина — първо се инсталира едностенна тръба или адаптер.

Първо се инсталира специален адаптер или едностенна стоманена тръба с дължина от половин метър.

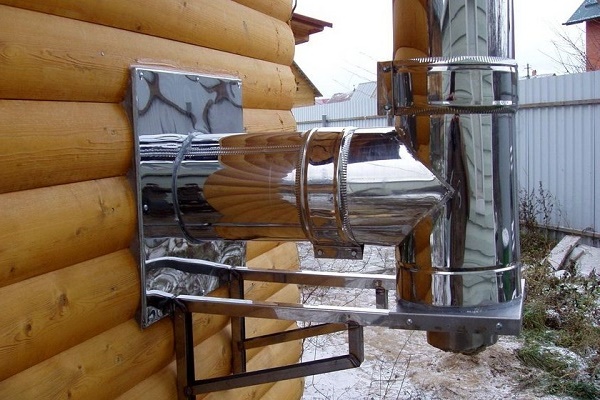

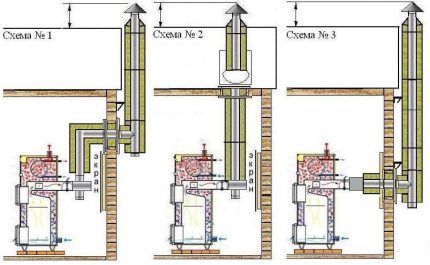

Ако е планирано тръбата да се изведе директно в стената, тогава се монтира хоризонтален отклон с малък наклон от 2°.

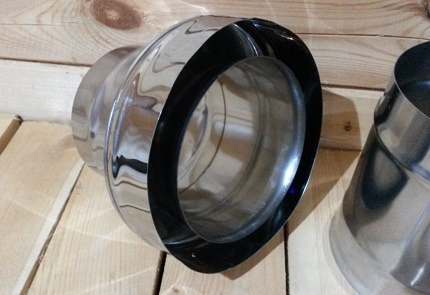

Адаптерът е предназначен за свързване на различни участъци от коминната система — едностенна и сандвич тръба.

Участък от неизолирана тръба може да бъде кратък или дълъг, ако се разчита на по-голямо отдаване на топлина. Стените и конструкциите, разположени близо до него, задължително се защитават с екран или кожух.

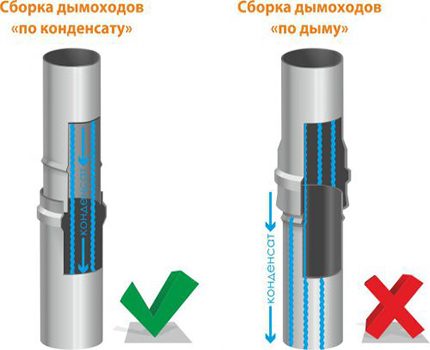

Инсталира се „по дим“, т.е. надява се отгоре на патрубка на отоплителния уред и допълнително се защитава съединението с топлоустойчив уплътнител.

Сглобяването „по кондензат“ не позволява на капките влага да проникнат вътре в изолационната система, поради което значително се намаляват изолационните ѝ свойства.

Към отоплителния уред елементът на сандвич комина може да се присъедини чрез адаптер — двуконтурна тръба, чиято долна част се инсталира „по дим“, а горната „по кондензат“.

Всички следващи тръби ще се монтират „по кондензат“, което ще предотврати просмукването му и ще предпази от повреда на топлоизолационния слой.

Местата на абсолютно всички съединения се закрепват с муфи. До всяко съединение се инсталира скоба, предназначена за закрепване на системата към стената.

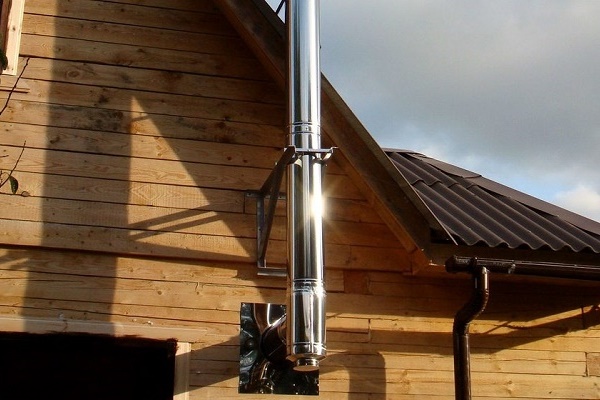

За предотвратяване на странични измествания на конструкцията на всеки два метра се използват стенни скоби, а за тройниците се прилагат подпорни. Към стената системата се закрепва с помощта на конзоли или опорни площадки на всеки пет метра.

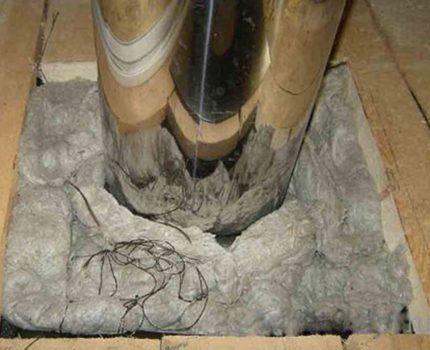

Стъпка #2 – преминаване през тавански и стенни прегради

Дори фактът, че сандвич комините имат изолационен слой, не означава, че повърхността им не може да се нагрява достатъчно силно. Поради това е забранено да се поставят без допълнителна изолация в близост до запалими материали (дърво, пластмаса и т.н.).

Местата на съединения на сандвич тръби за комини при тяхното инсталиране и експлоатация не трябва да съвпадат с проход в таван или стена.

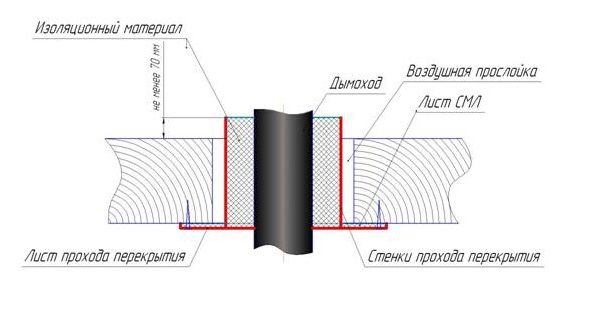

Свободното пространство между преградата и тръбата се запълва с незапалима и неподдържаща горене базалтова вата.

Диаметърът на отвора в стената или таванното покритие се изрязва с 250 mm повече от диаметъра на външната тръба.

Прави се с кръгла или правоъгълна форма. В свободното пространство се поставя огнеупорен материал, който се скрива с декоративни пластини.

Огнеупорният възел за преминаване предотвратява деформацията на комина при изместване на строителната конструкция — свиване, влажна и температурна деформация

За преминаване през покритието и особено през лесно запалими материали се използва и специален възел за преминаване. Между външния контур и вътрешната повърхност на възела се оставя въздушна междина.

При преминаване през покритие или стена от слабо запалим материал, вместо възел за преминаване може да се използва разтоварваща платформа. Тя ще играе роля на допълнителна опора.

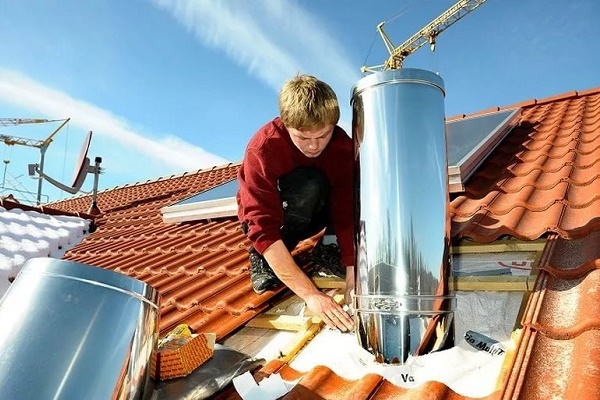

Стъпка #3 – преминаване на системата през покрива

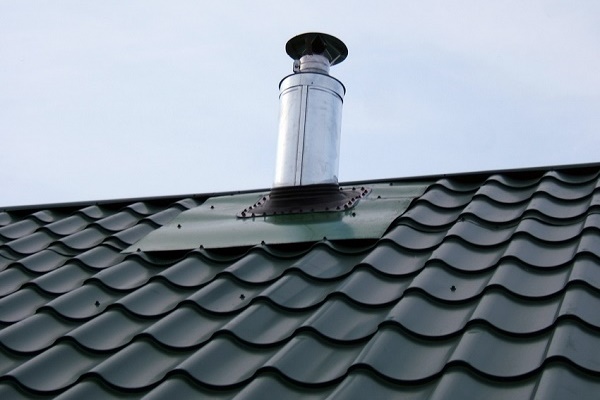

При извеждане на коминната тръба през покрива, се нарушава нейната херметичност. За да се укрепи тръбата, да се изолира от запалимите елементи на покрива и да се премахне възможността за течове в покривното покритие, се използват специални приспособления: конусни кризи, силиконови уплътнители.

Тези части имат стандартизирани ъгли на наклон, като се избират според параметрите на покрива.

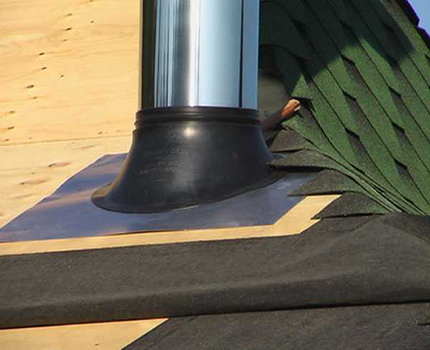

Силиконовият уплътнител – мастер флеш значително улеснява работата и помага за създаване на надеждна защита срещу течове

При поставяне на тръбата се изчислява така, че разстоянието до лесно запалимите материали да бъде не по-малко от 37 см. За защита от проникване на вода под покрива се монтира престилка върху кризата. Нейните краища се подвеждат под покривното покритие.

Стъпка #4 – разположение на конструкцията над покрива

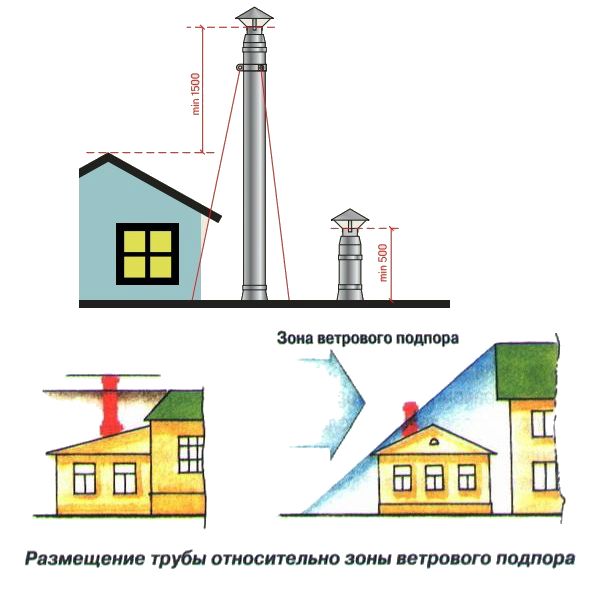

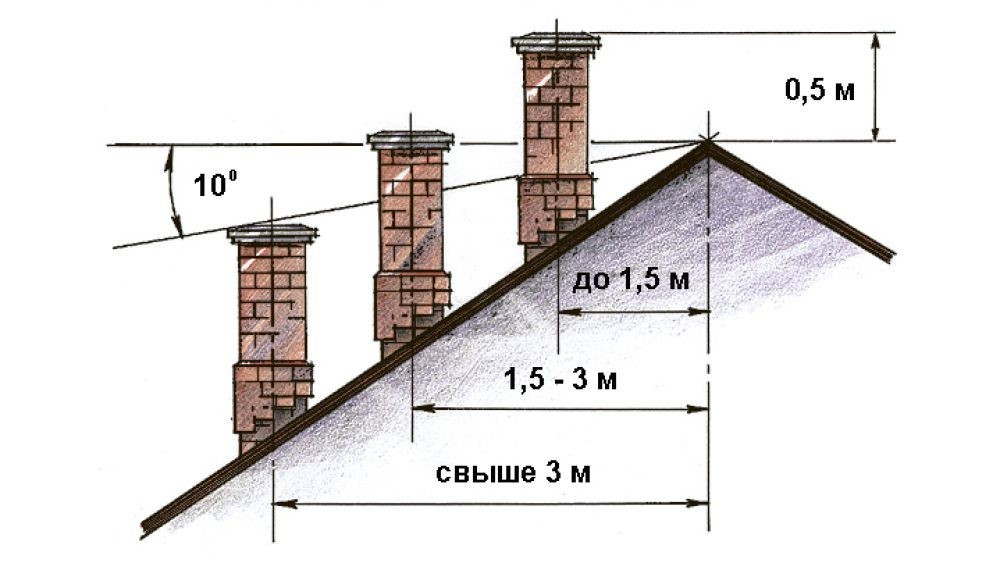

Височината на коминната тръба зависи от разстоянието между основата на тръбата и билото, но не по-малко от половин метър над билото, 1,2 м над повърхността на плоския покрив или 2 м при комбиниран покрив. Ако оглавникът е отдалечен от билото на един и половина до три метра, то той трябва да се разполага над или срещу билото.

Ако разстоянието е 3 м и повече, се допуска разположение на оглавника не под линията, която се образува, ако условно се проведе хоризонтална линия от билото и се отмери надолу ъгъл от 10°.

Ако оглавникът на тръбата се монтира по-ниско от необходимото, в системата може да възникне обратна тяга

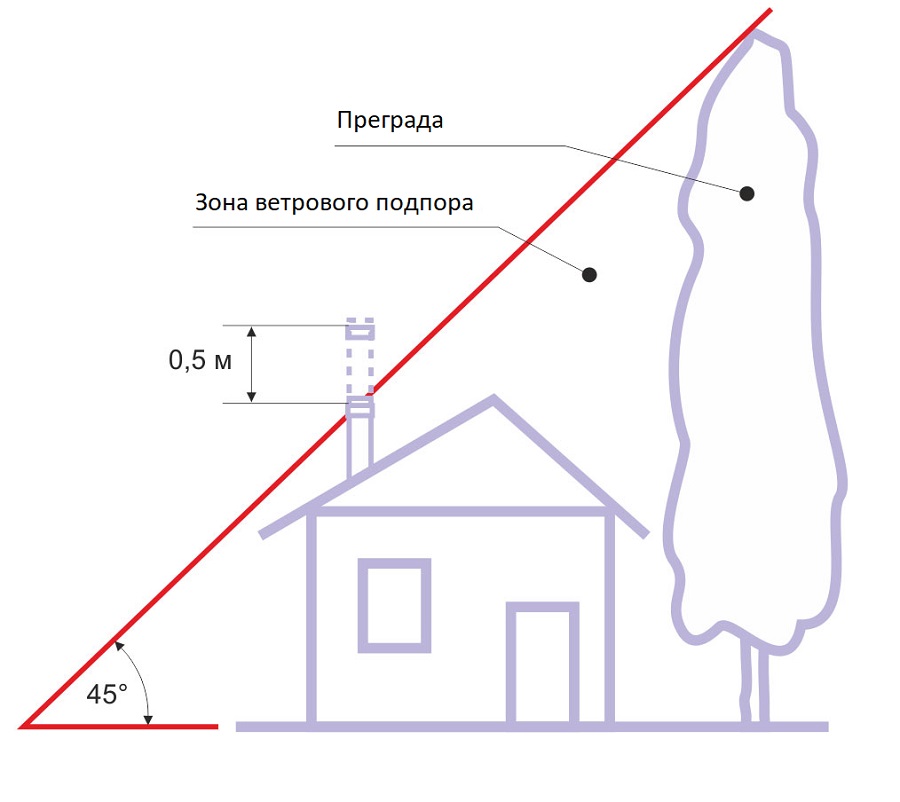

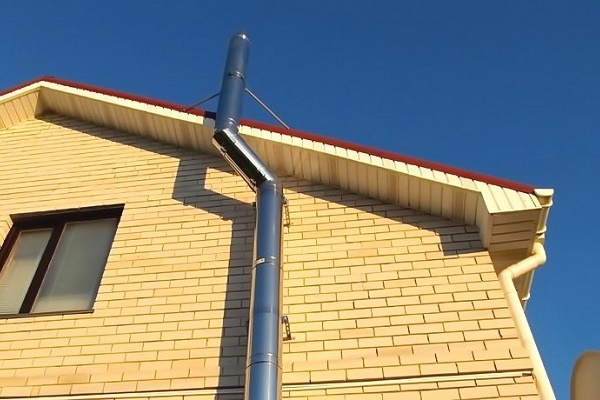

При наличие на близко разположена сграда, горната част на коминната тръба трябва да се издига над нейния покрив с един и половина метра и повече.

Тръба с такава големина трябва допълнително да се укрепи с помощта на разтяжки.

Планирайки конструкцията на комина, се взема предвид типът на покрива и разположението на съседните сгради. Тръбата не трябва да попадне в зона на подпиране, което ще се отрази отрицателно на образуването на тяга.

Ако за покритието на покрива е използван горим материал, то в комина се поставя искроуловител. Конструкцията на комина завършва с оглавник във форма на конус. Понякога той се защитава с гъбка или дефлектор, и други приспособления.

Какво да направите за подобряване на тягата?

Принципът на действие на комина се основава на създаване на тяга — вентилационен ефект, който възниква поради температурната разлика вътре и извън канала.

Плътността на топлия въздух в димоходната система е по-малка от тази на студения отвън и това води до разлика в наляганията. Благодарение на тази разлика студеният въздух навлиза вътре в пещта, а горещият се издига по комина и излиза навън.

Причини за лошо отвеждане на продуктите на горене

Прост начин да се определи наличието или отсъствието на тяга е да се оцени визуално наличието на дим в помещението или да се определи проблемът по цвета на пламъка.

Оранжевите нюанси свидетелстват за недостатъчна тяга, бял пламък и бръмчене в тръбата означават прекомерна тяга. Понякога тягата може краткотрайно да промени посоката си.

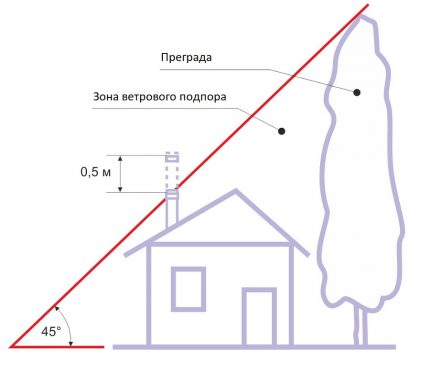

Често срещани причини за обратна или лоша тяга са високо препятствие и ниско разположен комин.

Без да се взема предвид ненавременно почистения и запушен комин, причините, поради които в него възниква обратна тяга, са следните:

• неправилно изчисление на съотношението на мощността на котела и параметрите на тръбата;
• неблагоприятни метеорологични условия – мъгла, дъжд, жега, силен вятър;
• голям брой тесни участъци и завои в конструкцията на комина;
• високо разположение на билото спрямо оглавника на коминната тръба или близко стоящи високи сгради;

Освен това за формиране на нормална тяга крайно нежелателни са липсата на приточен въздух и недостатъчната вентилация в дома.

Как да предотвратите проблеми с тягата?

Ето няколко препоръки как да сглобите сандвич комин така, че отоплителното устройство да не стане източник на катран и сажди в дома:

• височината на конструкцията трябва да бъде равна или по-голяма от пет метра;
• по-предпочитателно е да се изгради прав комин – без извивки и завои;
• завоите (не повече от три) се правят под ъгъл 45°;
• от котела може да излиза практически хоризонтален участък на комина (с наклон 2°), но не повече от един метър.

Ако в процеса на експлоатация на комина се открият проблеми с отвеждането на дима, се прибягва до инсталиране на специални приспособления, които усилват тягата.

Това може да бъде:

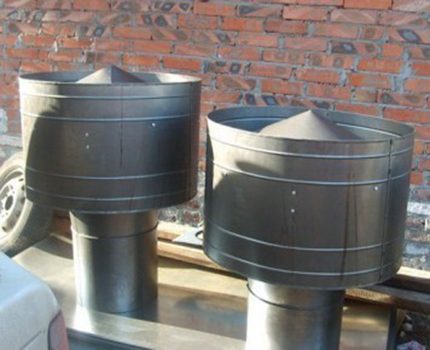

• Дефлектор. Работи на принципа на намаляване на налягането при заобикаляне на препятствия от въздуха. Работи ефективно във ветровито време, но при тихо време може напротив да възпрепятства отвеждането на дима.
• Стабилизатор. Представлява допълнителен елемент, който има форма на чадър и се поставя отгоре на тръбата. Отдолу, през отворения участък постъпва въздух, усилвайки тягата.
• Ротационна турбина. Работи, като използва силата на вятъра: като се върти в една посока, създава разреждане на въздуха над канала. При безветрено време тя не е ефективна.

Всички тези устройства не са панацея, особено ако коминът първоначално е устроен неправилно.

Дефлекторът може да стане пречка за извеждането на продуктите на горене при безветрено време

Експлоатация на коминни сандвич системи

След монтажа на комина трябва да се извърши пробно запалване, за да се провери херметичността на съединенията, да се уверите, че прилежащите конструкции и материали не се нагряват.

При първото използване на системата може да се появи леко задимяване и специфична миризма от нагряване на остатъци от масло, уплътнител, прах по повърхността на тръбите.

Правилната експлоатация предполага своевременно отстраняване на сажди. При почистване е забранено да се използват каквито и да е почистващи препарати. Преглед на най-добрите средства и начини за почистване е разгледан в друга наша статия.

По-добре е, ако тя се извършва от организация, която има специален лиценз, даващ право за извършване на този вид работи.

Изводи и полезно видео по темата

По-подробно за това как да се сглоби надежден комин от модулни сандвич тръби, може да се види във видеоклипа:

Самостоятелната инсталация на комин от сандвич тръби ще изиска от потребителя изучаване на някои нюанси и тънкости. Но пък, ако се изпълни правилно работата, може да се бъде сигурен в безопасността на семейството си и на себе си.
