Пещ за баня на газ със собствени ръце: ръководство за устройство и монтаж на газова печка

Традицията да се посещава баня съществува от древни времена. Много хора строят банно помещение в частна къща, в пристройки, във вила или извън града. За да искате да се връщате в банята отново и отново, тя трябва да бъде правилно обзаведена и да бъдат изградени всички комуникации.

Една от най-важните системи е отоплението. Ако направите печка за баня на газ със собствени ръце, можете ефективно да отоплявате това помещение. Пазарът предлага голям избор от разнообразно газово оборудване. Но закупуването му може да се окаже твърде скъпо.

Защо да харчите толкова много пари за отопление на баня, която посещавате не толкова често? Този проблем се решава по прост начин. Съществуват множество разнообразни схеми на самоделни печки, по които можете самостоятелно у дома да сглобите качествено устройство.

Подготовка на банята за монтаж на оборудването

Каква печка трябва да се постави? Това е един от първите въпроси, които си задава собственикът, когато у него се появи желание да изгради и инсталира печка на газ за любимата си баня със собствени ръце.

Всеки нормален собственик иска да си осигури безопасна и комфортна експлоатация на използваните устройства. Може да сглобите печка от разнообразни материали: както скъпи, така и по-евтини.

Банните печки на газ съставляват пряка конкуренция на печките, работещи на дърва. Това се дължи на простотата на използване, липсата на необходимост от постоянна поддръжка, икономичността. Можете да загреете и подготвите такова устройство за работа много по-бързо, отколкото твърдогоривен агрегат.

Най-често се сглобяват метални, каменни или тухлени конструкции. Това се дължи на високата надеждност, малките финансови разходи за закупуване на необходимите части, простотата на сглобяване и инсталиране. Отначало може да изглежда, че сглобяването е сложен процес, но всъщност това не е така.

Преди да газифицирате банята, е необходимо да се уверите, че тя добре задържа топлината. Помещението трябва да бъде напълно топлоизолирано и изолирано както отвън, така и отвътре. Само в този случай топлинните загуби ще бъдат минимални, а печката ще изпълнява функциите си максимално ефективно.

Избор на място за инсталиране на газовата печка

Ако банята вече е построена и остава само да изберете удобен начин за отопление, тогава си струва да изберете подходяща конструкция на газова печка. От друга страна, можете да изберете подходящ вариант на устройството и леко да коригирате помещението на банята по време на монтажа.

Тоест, препоръчително е първоначално да изберете бъдещия вариант на отопление и да построите сградата в съответствие с този избор.

Процесът на инсталиране на домашна газова печка е доста прост. Необходимо е само да спазвате основните правила за безопасност. Добре изработената печка, при навременно извършване на ремонтни дейности, може да служи на собственика пет и повече десетилетия.

Монтажът и инсталирането на газова печка за баня се извършват, като правило, в парната баня, в съседното помещение за миене или частично в стаята за почивка. Основната задача на печката е да осигури пълноценно отопление на цялата баня и поддържане на постоянна температура.

За намаляване на топлинните загуби е най-добре да поставите домашната газова печка в центъра на банята. Установено е, че ако източникът на топлина не контактува директно със стените, се наблюдава значително намаляване на топлинните загуби благодарение на топлинната шапка. Топлината не излиза от сградата през стените.

Топлият въздух циркулира из цялата парна баня. Той се издига от центъра на помещението до тавана, там се отразява от пароизолацията с отражателен слой и се разпространява по цялата площ на парната баня.

По този начин ще можете да се наслаждавате на парната баня възможно най-дълго. Въпреки това не винаги е удобно да инсталирате газовата печка точно в центъра на парната баня.

Тухлените и каменните печки се отличават с голяма продължителност на загряване. Така че, ако имате желание да се попеете, трябва да започнете да загрявате печката около 8 часа преди посещението на парната баня. Въпреки това, такива печки запазват топлината многократно по-дълго от металните.

Изборът на място за инсталиране на печката от различни варианти предполага своите предимства и недостатъци. Ако инсталирате домашна газова печка в парната баня, ще е необходимо допълнително да инсталирате вентилационна система.

Това е свързано с ускорен разход на кислород. Към предимствата на този метод на инсталиране спада възможността за регулиране на температурата, без да излизате от парната баня.

Инсталирането на газова печка в банята със собствените ви ръце в стаята за почивка дава следните предимства:

• Липса на ускорено изгаряне на кислород, следователно няма нужда от усилено проветряване на помещението.
• В парната баня не се заема полезното за посетителите пространство, следователно тя ще побере повече хора.
• Парната баня няма да се замърсява с гар и други отпадъци, свързани с работата на печката.
• Газова печка, инсталирана в съседната миечна или в стаята за почивка, обикновено отоплява не само парната баня, но и всички останали стаи.

Този вид монтаж ще изисква допълнителни манипулации, като създаване на отвори в стената, водеща към парната. Въпреки това, ако предварително се предвиди този вид инсталация, няма да се налага да се извършват никакви допълнителни работи.

Осигуряване на пожарна безопасност

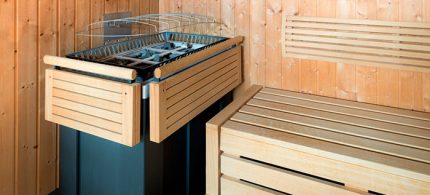

За да се избегнат негативните последици след инсталиране на газова печка, трябва да се погрижите за пожарната безопасност.

Всички горими и запалими материали или предмети трябва да се поставят на известно разстояние от устройството. Достатъчно ще бъде разстояние от половин метър. Също така трябва да се спазва разстояние на печката от стената в диапазон от 5 до 15 сантиметра.

Монтажът на банска печка изисква сериозен подход и спазване на мерки за безопасност. По-специално, трябва да се спазват разстоянията между запалими предмети и печката. Горелката трябва задължително да се оборудва с предпазител.

На мястото на разполагане и монтаж на самоделна газова банска печка също трябва да се поставят изолационни листове от огнеупорен материал или да се извърши тухлена зидария.

Също така е необходимо да се защити таванът с огнеустойчиви листове с базалтов картон или друг материал. При това трябва да се има предвид, че площта на защитата трябва да бъде по-голяма от габаритите на печката с около тридесет процента.

Конструкцията се препоръчва да се разполага така, че вратичката, осигуряваща достъп до горелката, да се отваря към вратата, а вратата на каменката да се отваря към стената. В помещението, отоплявано с газ, задължително трябва да има средство за бързо гасене на огън в случай на запалване. В предбанника трябва да има поне един малък прозорец.

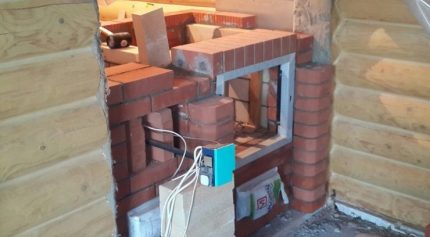

Изграждането на каменна или тухлена банска газова печка се извършва по предварително разработена схема. Такава схема предполага определена логика и последователност на действията при полагане на поредния ред огнеупорни тухли и инсталиране на допълнителни елементи.

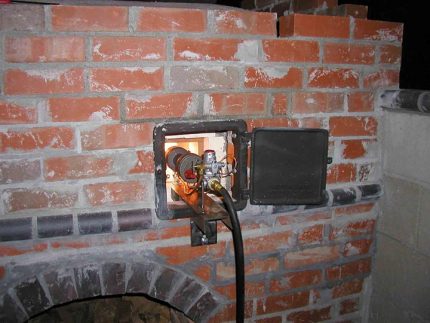

При изграждане на стените на печката за баня трябва да се използват огнеупорни тухли, а за зидария на камерата на горене - тухли, изработени от шамотна глина.

Разтворът за зидария се замесва от глина с добавяне на пресят пясък. За фундамента на печката и външната част на комина в разтвора вместо глина се използва цимент. За да се укрепи основата на бъдещата печка, трябва да се извърши армиране на фундамента с арматура и да се използва поцинкована ламарина, за да се защити подът пред вратата на камерата на горене и затворената каменка.

За оборудването на тухлена печка ще е необходимо да се закупи решетка за пепел, вратичка за горивна камера и вратичка за въздух. Също така, ако се планира монтаж на газодървена печка, трябва да се погрижите за място, на което ще се съхранява твърдото гориво, така че да не попада влага върху него.

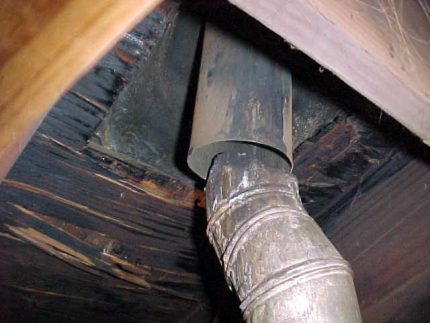

За да може коминът на газовата печка да издържи дълго, за полагането му се използват азбестоциментови или метални неръждаеми тръби. Височината на комина обикновено се планира на ниво пет метра над нивото на горелката.

Към полагането на комина трябва да се подхожда с особена отговорност. Не трябва да има никакви отвори, пукнатини и процепи както в масива на печката, така и в коминната тръба. Наличието им може да доведе до навлизане на въглероден окис в помещението и отравяне на хора.

Също така ще е необходимо да се осигури подаването на вода и газ. Водата може да се подава чрез свързване към водопровода или от резервоари с помощта на компресор. За доставка на газ се използват всички варианти: от свързване към газовата мрежа, до използване на газхолдер или бутилки.

Основа за инсталиране на печката

В зависимост от теглото на бъдещата печка се променят необходимите изисквания към повърхността, върху която ще бъде поставена. Металните самоделни газови печки е най-удобно да се монтират върху равна бетонна повърхност, предварително покрита с плочки, керамогранит или друг довършителен материал.

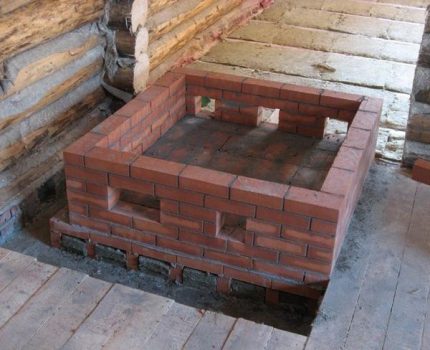

В самия първи ред тухли, при изграждането на тухлена газова печка, е важно да се спазва дебелината на фугата. Всяка тухла от горния ред трябва да покрива съединението на две долни тухли. Височината на фундамента не достига до чистия под с около 20 сантиметра.

Ако подът в банята е дървен, той задължително трябва да се покрие с огнеупорна настилка. Когато се планира инсталиране на наистина голяма печка, с тегло над 700 килограма, си струва допълнително да се излее бетонен фундамент. Той се прави отделно от банния фундамент.

Теглото се изчислява въз основа на сумата от следните параметри:

• тегло на самата газова печка;
• тегло на камъните;
• тегло на напълнените съдове за вода;
• тегло на коминната конструкция;
• тегло на защитния екран, поставян пред газовата печка.

В повечето случаи за инсталиране на газова печка в баня се планира бетонна основа.

Открояват се следните нюанси при изливането на бетона:

• площта на фундамента трябва да бъде по-голяма от площта на основата на печката в окръжност с около 20 сантиметра;
• дълбочината на фундамента под печката трябва да бъде не по-малка от дълбочината на фундамента под цялата баня;
• слягането на банята и печката трябва да бъдат независими, затова не е необходимо да се свързва фундаментът на сградата и фундаментът на печката;
• фундаментът на печката не трябва да достига до нивото на пода с около 20 сантиметра, тази празнина се запълва с тухли.

И така, като се вземат предвид всички препоръки, изливането на фундамента ще се състои от следните действия. Първо се подготвя изкопът. След това се извършват работи по поставяне на кофража и полагане на армираща мрежа и други укрепващи материали.

След това се излива директно бетонът. Постила се огнеупорен материал, рубероид или тола, и върху него се полагат няколко реда тухли.

За да монтирате печката върху дървен под, трябва да се уверите в неговата здравина. След това покрийте дървото с огнеупорен материал: базалтов картон и азбест. Отгоре се поставя метален лист, огнеупорна тухла, естествен камък или керамогранит.

Ако планът на собственика предвижда вграждане на печката, необходимо е да се постави огнеупорен материал или шамотна тухла в пространството между дървената стена и печката, както и по пътя на димохода. Трябва обаче да се помни, че между печката и огнезащитата трябва да се остави въздушна междина. Това пространство обикновено се запълва с каменна вата или базалтов картон.

Особености на самоделните газови печки

Газовата печка се различава от печката на дърва по това, че в нея за запалване се използва газ. Затова в такова устройство вместо прозорче за поставяне на дърва е вградена кухина за горелка. Въпреки това, с ръцете си можете да направите и газово-дървена печка.

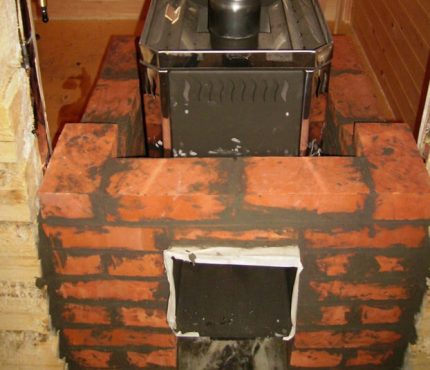

Металната банска печка често се облицова с тухли. Футеровката се извършва с цел повишаване на топлоотдаването. Освен това металната конструкция с тухлена обвивка изстива значително по-бавно.

Повечето газови печки имат следната конструкция. В корпуса на устройството се монтира наддувна или атмосферна газова горелка. Подаването на гориво се осъществява чрез херметично свързан газов маркуч или тръба.

В горната част на самоделната газова печка се намира затворена каменка или отворен поддон с камъни, които се нагряват от горелката, както и приспособление за отвеждане на продуктите от горенето.

При самостоятелното сглобяване задължително трябва да се погрижите за инсталирането на термостат и предпазител, който прекъсва подаването на газ, ако горелката угасне. Газовата камера, съдържаща горим газ, обикновено се намира под поддона с камъни.

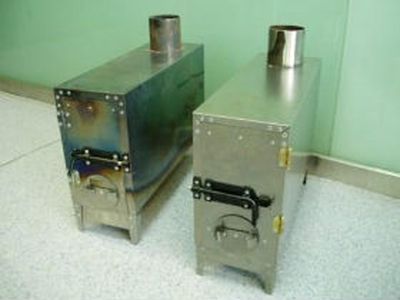

Към предимствата на самоделните газови печки за баня се отнасят:

• компактност на размерите, тъй като газовите печки нямат горивна камера и пепелник;
• бързо нагряване до необходимите температури;
• икономично потребление на ресурса;
• липсва необходимост от постоянна поддръжка на устройството;

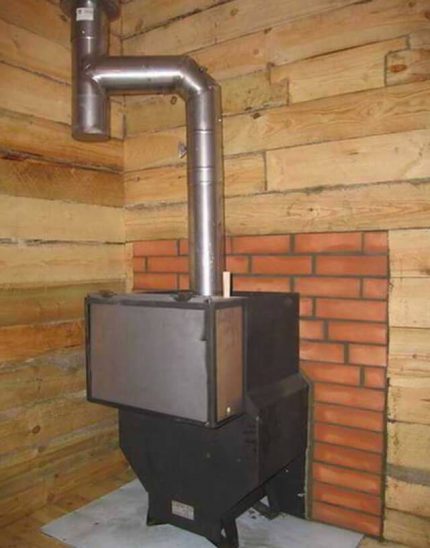

• при монтаж на резервоар с вода може също да се загрява вода.

Към недостатъците трябва да се отнесе необходимостта от наличие на газов източник. Например, ако банята се намира извън града в не газифициран район, на някои собственици ще се наложи да купят газови бутилки или да монтират мини-газхолдер. Все пак и в това има плюс — няма нужда от получаване на разрешителни.

Трябва да се помни, че при работа с газ винаги трябва да се спазват правилата за безопасност.

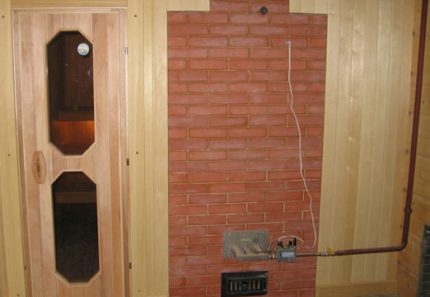

При избора на газова горелка за банска печка трябва да се има предвид, че КПД на атмосферните горелки не надвишава 90 %, а КПД на наддувните е над 95 %. Първият вариант обаче печели по отношение на независимостта от електричество.

При инсталиране на пещ с отворен тип горене е необходимо да се проектира и инсталира вентилационна система и комин. Също така, при изгаряне на кислород въздухът става по-сух, затова трябва да се погрижите за овлажняване на въздуха.

Газова банна печка от бутилка

За самостоятелно сглобяване на газова пещ за баня ще е необходимо да съберете и закупите следните материали:

• На строителния пазар или в магазин за газово оборудване трябва да купите атмосферна горелка.
• Намерете стар, но не ръждясал газов балон. Ще свърши работа и нов балон, тръба с голям диаметър или лист метал с дебелина от 8 до 16 милиметра.
• За основата на каменката ще е необходим дебел метал, например спирачен диск от автомобил. Той ще издържи поне няколко години.
• Газова тръба с диаметър 5 сантиметра и дължина около 3 метра.
• Тръба с диаметър 10 сантиметра, която ще се използва за отвеждане на газовете.
• Някои медни или бронзови елементи за свързване на частите.
• Освен това ще е необходимо да се сдобиете със следните инструменти: ъглошлайф, заваръчен апарат, бормашина, измервателни уреди.

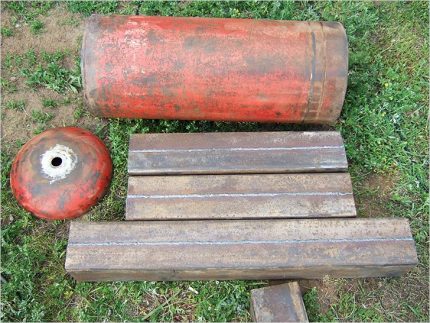

След сглобяване на пълния комплект инструменти е необходимо с ъглошлайф да отрежете крайната част на бутилката така, че диаметърът на среза да е равен на външния размер на спирачния диск. След това с помощта на заваряване или бормашина с болтове трябва да прикрепите диска към бутилката.

Следващата стъпка е подготовка на тръбата за подаване на въздух. В тръбата с диаметър 5 сантиметра трябва да пробиете около десет отвора с диаметър 5 милиметра.

Също така в долната част на бутилката се прави отвор с диаметър около 55 милиметра. Цялата, т.е. непробита част на петсантиметровата тръба трябва да излиза от бутилката около два метра. Необходимо е да я заварите към бутилката.

Първо е необходимо да нарежете заготовките с ъглошлайф според скицата. След това да заварите всички съставни части с помощта на заваръчен апарат. След приключване на тези процедури трябва също да шлайфате всички заваръчни шевове. С тази задача се справя добре същият ъглошлайф.

По същия начин се заварява тръбата, която ще подава газ. На втория край на тази тръба се присъединява преходник, с помощта на който ще може да се свърже устройството към газовата тръба или газовия балон.

Отгоре на бутилката се изрязва отвор за комина и се заварява съответната тръба. С помощта на ъглошлайф също се изрязва правоъгълен отвор за вратичката. Заваряват се панти и на тях се окачва самата врата. Към вратата също трябва да прикрепите дръжка.

По този начин ще бъде направен прост модел на газова пещ. През тръбата се подава газ към горелката. Процесът на горене се стартира в зависимост от горелката с пиезозапалване или електроимпулс.

Метална банна печка

За да се постигне добра пара в банята, е необходима добра тухлена пещ. Тя ще позволи да се запази топлината максимално дълго. Въпреки това, за такава пещ е необходим сериозен фундамент. Това изисква допълнителни парични разходи и време.

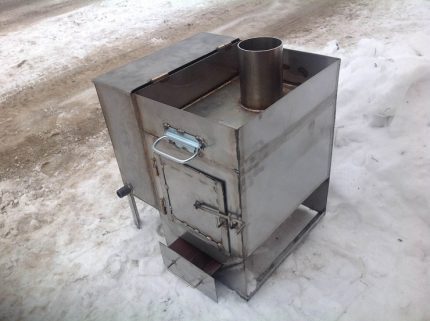

За да не харчите средства за изливане на фундамент, можете сами да изработите метална печка. Създаването на такава печка не изисква задълбочено изучаване на схеми, а нейната ефективност е доказана от практиката.

Въпреки че металната печка се загрява бързо, тя също толкова бързо и изстива. Това е основният ѝ недостатък.

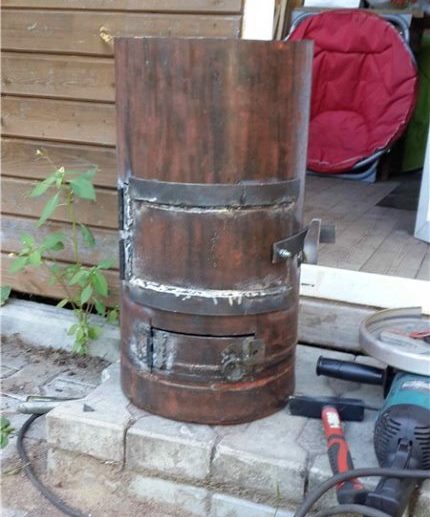

За да сглобите такава конструкция, ще ви трябва метален съд, метални листове или тръби с различни диаметри, газова горелка, ъглошлайф, заваръчен апарат. Тези, които не могат да използват заваръчен апарат, могат да изработят корпуса от обикновена тръба. От това печката няма да стане по-лоша.

Газовите бутилки и тръби могат да се подберат и с други размери. Размерът на необходимите части зависи от големината на отопляваната парна баня. Ако площта ѝ е голяма, то си струва да направите печката по-голяма. Тя ще се справя максимално ефективно със задачата си.

В резултат ще се получи печка с ширина около 80 сантиметра и височина приблизително метър и половина. Отгоре се монтира каменка и платформи за поставяне на съд с вода. По този начин за създаване на атмосфера за парене в парната баня ще трябва да се полеят камъните с вода.

При съставянето на условен чертеж трябва да се вземат предвид точните размери на всички части. Първоначално трябва да се намери тръба или газова бутилка с височина 180 сантиметра и диаметър 80 сантиметра. При това стените на тръбите трябва да са достатъчно дебели – от 0,4 см и повече.

Също така ще са необходими метален лист с дебелина един сантиметър, стоманен прът с диаметър един сантиметър, чугунени или стоманени вратички, тръба за димоход, газова горелка и кран. Целият материал може да се закупи от строителен магазин. Още ще е необходим инструмент: ъглошлайф и заваръчен апарат. Те могат да се вземат под наем или да се заемат от познати.

На първо място на мястото, където ще бъде инсталирана металната печка, се подготвя основата. Тя трябва да се направи равна, по ниво. Необходимо е да се покрие фундаментът с огнеупорен материал.

Отгоре се нареждат два реда огнеупорни тухли. Не трябва да се забравя, че таванът и всички стени на разстояние един метър от печката трябва да се покрият с огнезащитен материал.

Изработването на печката се извършва на няколко етапа. Първо трябва да се разреже тръбата с ъглошлайф на две части, едната от които ще бъде корпусът на печката, а втората ще се използва за подгряване на водния бъчва.

В долната част на първия отрез от тръбата с ъглошлайф се прави правоъгълен отвор с размери 20×5 сантиметра. По този начин се осигурява достъп до газовата горелка.

Огромното мнозинство газови печки имат приблизително еднакво устройство и последователност на сглобяване и монтаж. Резервоарът за вода се монтира отгоре или се заварява отстрани. Ако желаете да инсталирате усъвършенстван модел, можете допълнително да монтирате редица елементи и устройства, които ще автоматизират управлението на печката.

В средата на първия участък от тръбата се изрязва още един правоъгълен отвор със същите размери. Заваряват се скобите, на които ще се държи решетката. Клетките на решетката трябва да са по-малки от размера на камъните, които ще поставите върху нея.

В долната част на втората тръба се заварява кран. След това към каменката се прикрепва вторият участък от тръбата. При това е задължително да се провери шевът за херметичност. След това е необходимо едната вратичка да се завари, а другата да се окачи на панти.

Тръбата се изолира с помощта на огнеупорна тухла или друг материал. След заваряването на всички елементи се монтира горелката и печката е готова за употреба. Трябва да се помни, че металната печка се нагрява до високи температури, затова е задължително всички близки повърхности да се покрият с огнеупорен материал.

Да сглобите газова печка за баня със собствените си ръце не е трудно. За осъществяването на тази идея трябва да спазвате техниката на безопасност и да следвате препоръките. Благодарение на самостоятелното сглобяване можете да спестите значителни средства, а ефективността на такава конструкция не отстъпва много на магазинните модели. Преди да започнете сглобяването на печката, трябва внимателно да подготвите помещението.

Изводи и полезно видео по темата

Печка за баня, направена от газов балон:

Как да направите газов котел за баня:

Разгледаните самоделни газови печки могат да работят директно от газопровода или при свързване към съдове с газ. При използване на газови бутилки едва ли ще са необходими разрешителни.

Помнете, че при работа с газови устройства винаги трябва да спазвате техниката на безопасност. Задължително монтирайте предпазител на вашите самоделни конструкции!

Искате ли да разкажете как сте построили и инсталирали газова печка в собствената си баня? Разполагате ли с полезна информация по темата на статията? Моля, оставете коментари в разположената по-долу блок форма, публикувайте снимки, задавайте въпроси по интересуващите ви моменти.
