Газова печка със собствени ръце: правила и ръководства за сглобяване на топлогенератори на газ

С какви проблеми често се сблъскват собствениците на битови постройки: гаражи, стопански помещения, банички, малки басейни, летни кухни? Нали освен прокарване на редица комуникации е необходимо да се справят с отоплението и затоплянето. При тези, които са изработили газова печка със собствени ръце, въпросите се решават просто и евтино.

Всеки може да купи специално оборудване за отопление. Но неговата цена боли. Не много са готови да харчат големи суми пари за устройство и инсталиране на отоплителна система в такъв вид помещения.

Ще ви разкажем как със собствени ръце да сглобите и пуснете ефективен и евтин топлогенератор в стопански постройки. Предложените от нас самоделни конструкции, изпълнени по предварително разработени чертежи, се отличават с простота на инсталиране и евтиния. Информацията е потвърдена от практиката.

Подготвителни етапи на работа

Ако помещението не се отоплява през зимата, то един от основните проблеми е възникването на конденз по вътрешните повърхности на стените и по всички предмети, намиращи се вътре.

Това води до постепенно ръждясване на метални конструкции и повишаване на влажността вътре в сградата. Да съхранявате вещи през зимата при такива условия става невъзможно, тъй като те ще се развалят.

Влагата в неотопляеми помещения е чест проблем. Основно кондензът се образува именно по тавана и по стените. Ако съхранявате в такива помещения метални устройства, те бързо се покриват с ръжда и стават неизползваеми. Изходът е да изолирате помещението и да пуснете отопление.

Някои автомобилисти прилагат електрически нагреватели и самоделни печки на дърва за затопляне на гаража. Но такова решение впоследствие се оказва неизгодно: мощността на електроуреда често се оказва недостатъчна, а електрическият брояч навива астрономически показатели.

Ако освен всичко друго помещението не е изолирано, то топлинните загуби се увеличават няколко пъти. Тогава и нагревател трябва да се закупи подходящ — много мощен и скъп.

В такива случаи дори газова печка може да се окаже неспособна да поддържа температура поне 24 градуса по Целзий. Затова собствениците първо трябва да се заемат с външна и вътрешна изолация на сградата.

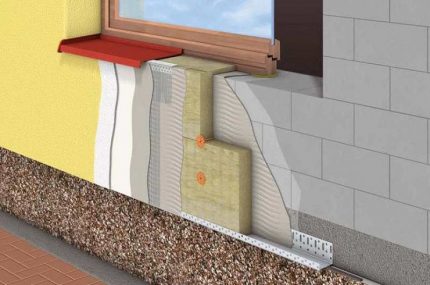

По-добре е да се извършат два вида изолация. Но всеки изпълнява процедурата според техническите си възможности. Понякога няма достъп до тавана или страничните стени, например, ако се изолира гараж.

Най-голям резултат дава комбинацията от вътрешна и външна изолация. Ако няма възможност да се изолира сградата отвън, не бива да се разстройвате. Съвременните методи за вътрешна изолация не само са по-икономични, но и дават много по-голям ефект.

Също така е необходимо да се вземе предвид и бъдещото отопление на постройката с помощта на самоделна печка, работеща на газ. Настоятелно се препоръчва да се изолират стените, таванът и подовете с огнеупорни материали. Тогава помещението ще бъде пожароустойчиво, а собственикът ще се избави от излишни поводи за безпокойство. Стените от тухла се препоръчва да се измажат, а от метал — да се грундират и боядисат.

След провеждане на всички мерки за топлоизолация ефективността на отоплението на гаража значително ще се увеличи, а разходите за гориво ще бъдат много по-малки.

Най-доброто място за поставяне на самоделната газова печка е центърът на помещението. Ако източникът на топлина не контактува със стените, топлината няма да излиза през тях и в сградата ще се създаде нещо като топлинен калпак.

Принципът на работа на топлинния калпак се състои в това, че първо топлият въздух се издига от центъра на помещението нагоре към тавана. Там той се сблъсква със студения въздушен поток и започва да отива настрани към стените, където отново се сблъсква със студените потоци. В хода на такава циркулация топлите потоци постепенно ще запълнят цялото помещение и ще го отоплят.

При спазване на всички условия в помещението се създава така нареченият топлинен калпак. Топлият въздух циркулира практически из цялото пространство на сградата и не излиза навън. По този начин се осигурява отоплението на цялото помещение.

На изображението циркулацията на топлия въздух в помещението би напомнила движение вътре в схематична гъбовидна фигура. Положителен отоплителен ефект се постига дори с прилагането на печки с малка мощност. Те обаче трябва да образуват интензивен въздушен поток.

Предимства и недостатъци на газовите печки

Пазарът предлага на потребителите множество разнообразни енергоносители. На съвременния етап на развитие на икономиката един от най-изгодните и ефективни варианти на гориво е газът.

Използването на газа като източник на енергия за отоплително оборудване е изгодно с това, че неговата цена не удря по джоба на потребителя. Освен това газът има висок коефициент на полезно действие. Експлоатацията на отоплителните устройства на газ се отличава с удобство на ползване, икономичност и безопасност.

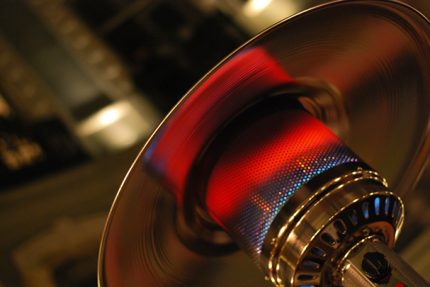

Този вид самоделен нагревател често се използва за разнообразни цели. Може да се прилага за отопление на оранжерия, гараж, бокс. Благодарение на мобилността и ниската цена на сглобяване, преносимите нагреватели могат да се вземат дори на туристически походи.

При оборудването на газова пещ в помещението най-добрият вариант за собствениците е, когато сградата е директно свързана с газопровод. В съвременните реалности обаче това е много рядък случай. Мнозина ще трябва да закупят газови бутилки и други съдове за съхранение и подаване на гориво към пещта.

Към предимствата на използването на газови пещи се отнасят:

• бързо, ефективно и качествено отопление на помещението;
• мобилност и компактност на газовото оборудване;
• възможност за бързо преместване на пещта на необходимото място;
• независимост от държавните комуникации, прекъсвания в подаването на електричество и много други фактори.

Газовото оборудване, както и всяко друго, има и своите недостатъци. Обаче те са относителни и лесно преодолими.

Към недостатъците се отнасят:

• използването на газ е строго регламентирано от нормативите;
• собствениците на нежилищни помещения ще трябва да получат редица споразумения и разрешителни в газовото стопанство и други държавни органи;
• съставянето на необходимия проект може да струва значителна сума;
• използването на втечнен и бутилиран газ изисква спазване на мерките за безопасност.

За да изпълнява газовата пещ функцията си максимално ефективно, в помещението е необходимо наличието на защитни екрани. Такива конструкции се оборудват с отразяващи повърхности, благодарение на които топлият въздух не излиза, а се отразява и отоплява цялата площ на бокса.

Майсторите непрекъснато усъвършенстват уменията си и прилагат нови методи за конструиране на самоделни агрегати. Някои съвременни газови нагреватели, изработени на ръка, са оборудвани със специални въздуходувки, които позволяват да се контролира потокът на топлия въздух.

Пещите с открито горене изискват проектиране и монтиране на вентилационна система и осигуряване на овлажняване на въздуха. Когато устройството изгаря кислорода, въздухът става сух. Това не рядко води до главоболие и заболявания на гърлото.

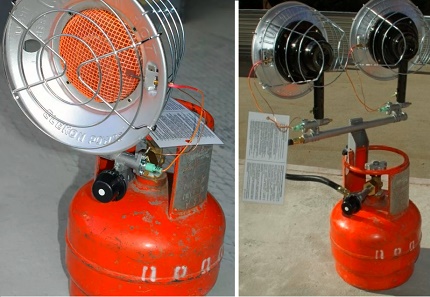

Самоделен нагревател от газова горелка

Самостоятелното изработване на пещ на газ от метал или от други материали се осъществява в съответствие с предварително разработени схеми. Нека разгледаме един от възможните варианти за самостоятелно поетапно сглобяване на газова печка.

Необходимите инструменти и материали могат да се закупят практически във всеки строителен магазин или на строителен пазар. Ножиците за метал могат просто да се вземат назаем от познати.

За сглобяването ще са необходими следните материали и инструменти:

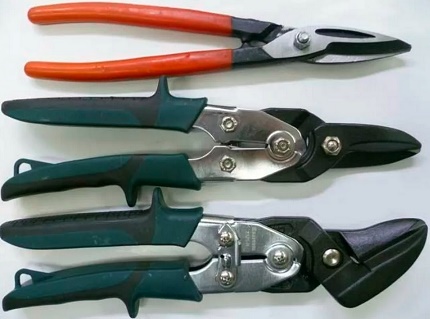

• ножици за метал и шлосерски инструмент;
• лист метал с дебелина от 0,5 мм до 1 мм;
• мрежа рабица, която ще се използва като решетка;
• метално сито с подходящи размери (може да бъде употребявано, но без значителни повреди);
• газова горелка с предпазен клапан, която трябва да се закупи на строителния пазар;
• газов балон с подходящ обем;
• арматура с дебелина около 10 мм, с помощта на която конструкцията ще се свързва с балона.

След събирането на всички необходими материали се пристъпва към непосредственото начало на изработването на конструкцията.

Първо трябва да се постави ситото върху подготвения метален лист и да се очертае обиколката му с молив. След това се разчертава разгъвката във форма на правоъгълник. Дължината ѝ трябва да е достатъчна, за да обхване ситото и дъното на металната печка. Разгъвката трябва да се изреже внимателно и без неравности.

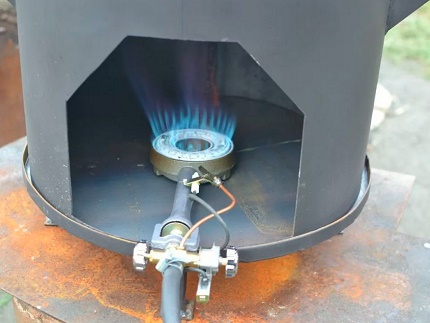

След това трябва да се отбележат местата за закрепване на газовата горелка, да се пробият отвори и да се фиксира горелката на задната част на разгъвката. Частите се свързват помежду си с помощта на нитове и предварително направен малък фланец.

Върху ситото отгоре с помощта на нитове се закрепва пробита плоча. Към плочата трябва да се прикрепи с метални пластинки мрежата рабица. След това с помощта на нитовчик се монтират крачета с подходяща дължина.

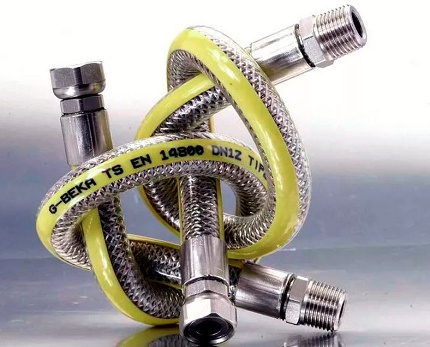

Силно се препоръчва да се използва качествен маркуч за подаване на газ. Най-добрият вариант е да се закупи нов маркуч от магазина. Старите гумирани маркучи може да имат повреди в структурата си поради въздействието на слънцето.

Клапанът на горелката се оборудва с маркуч, прикрепен с другия край към газовия балон. След пускане на газа трябва да се провери херметичността на всички съединения. Това лесно може да се направи с помощта на сапунен разтвор.

Такава инсталация може да се свърже и към газовата тръба, която извежда продуктите на горене от апартамента. В този случай обаче официално ще са необходими разрешение и съгласуване с ТСЖ, ЖК или ЖСК. Също така ще трябва да се изгради вентилационна система, а печката да се монтира на отделна основа. Освен това ще трябва да се закупи газов брояч.

При монтирането на самоделна печка трябва да се спазят всички необходими разстояния между различните повърхности. Разстоянието от печката до пода или стените от горими материали трябва да бъде определените в нормативите стойности.

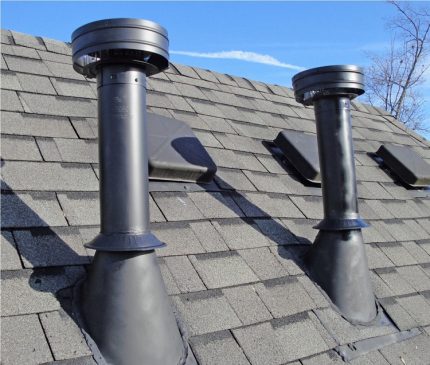

При използване на голяма печка собственикът на помещението ще трябва допълнително да изгради комин. Ако газовият уред трябва да се монтира на стена, то стената трябва да бъде задължително носеща. Монтирането на газови уреди на неносещи стени е забранено.

Диаметърът на комина трябва да е достатъчен за пълноценно и качествено извеждане на продуктите на горене от отопляемото помещение. Големите самоделни агрегати допълнително се оборудват с коминна тръба.

Преди непосредственото пускане на оборудването трябва да се уверите в изправността на работата на вентилацията и в отсъствието на газ във въздуха в помещението. Освен това след всяко изключване на техниката трябва да се затварят всички кранове и клапани, както на газовия балон, така и на газовата печка.

Редукторът, монтиран на бутилката, ще го предпази от обратен удар, а също така дава възможност за регулиране на налягането.

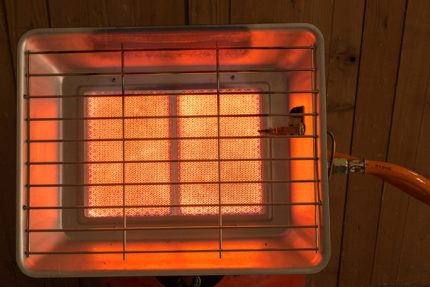

Нагревател от газова плоча

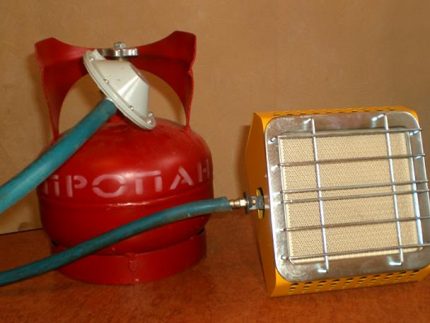

За някои малки помещения за отопление се оказва достатъчно да се използва малък настолен отоплител. Устройството се сглобява с помощта на четириъгълна плоска плочка, която първоначално е оборудвана с решетка.

Конструкцията се сглобява чрез свързване на плочката към метален кожух. Кожухът е оборудван с горивна камера и вентилатор. Да се сглоби такава инсталация самостоятелно не представлява трудност.

На първо място трябва да се измерят дължината и ширината на бъдещия корпус. При това трябва да се базирате на размерите на плочката. След изработването на кожуха той трябва да се фиксира със закрепващи планки.

От едната страна трябва да се направи подвижна планка. Това лесно се прави с помощта на пружина, която се закрепва към повдигащ лост. Тази мярка в бъдеще ще осигури възможност за сваляне на корпуса при нужда.

Въпреки привидната сложност на сглобяването на газови отоплителни уреди, тяхната конструкция не е сложна задача. Тя основно се състои от правилното, поетапно и внимателно следване на всички предварително написани инструкции.

В тази конструкция предварително е предвидена вентилационна система. За нейното устройство не е необходимо да се използват някакви необичайни материали. Достатъчен ще бъде подръчен вентилатор. Например, от прозоречен климатик. Лопатките могат внимателно да се подрежат и да им се придаде необходимата форма и размер. Вентилаторът се закрепва отзад на корпуса.

За да се създаде тяга вътре в корпуса, е необходимо да се закрепи метална горивна камера. На повърхността на горивната камера се правят множество отвори на малко разстояние един от друг.

Благодарение на възможността за свързване на такъв отоплител към бутилки с различни размери, това самоделно устройство е много мобилно и лесно и удобно за транспортиране. Затова такива мини-печки често се вземат на походи.

Устройството ефективно отоплява помещения дори през зимното време и има висок коефициент на полезно действие. Ако предварително се изолира помещението и се монтират отражатели, то такъв отоплител ще изпълнява задачата си максимално ефективно.

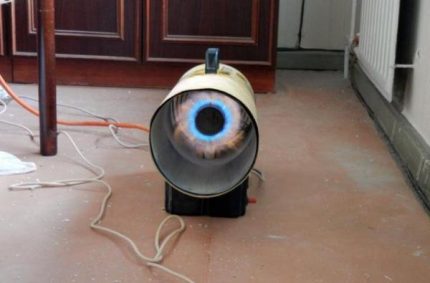

Топлинна газова пушка

Топлинните газови пушки се отличават с голяма мощност и високо ниво на отделяна енергия. Обикновено конструкцията е оборудвана с комин.

За да се изработи самостоятелно такова устройство, ще са необходими следните материали:

• метрова тръба с диаметър 18 см;
• метрова тръба с диаметър 8 см;
• тръба с дължина 30 см и диаметър 8 см;
• метални пластини за бъдещо закрепване;
• метален лист;
• газова горелка, оборудвана с пиезозапалване;
• осев вентилатор с кръгъл фланец.

Освен изброените материали, допълнително ще трябва да се сдобиете със заваръчен апарат, ролетка и нивелир с две ампули. Някои майстори препоръчват да използвате вместо тръби стари газови бутилки или бутилки от пожарогасител. Тяхното дъно и връх предварително внимателно се отрязват с ъглошлайф.

Ако съберете всички необходими материали и инструменти, сглобяването на газовата пушка няма да отнеме много време.

Първата стъпка ще бъде пробиването на два отвора в първата тръба с диаметър 18 см. Те трябва да бъдат разположени един срещу друг, а диаметрите им: 1 см и 8 см. Втората метровна тръба с диаметър 8 см се използва за изработване на горивната камера. За тази цел ще са необходими около 30 см.

Същността на работата на топлинната газова пушка се състои в следното. Първо започва подаването на газ към горелката. Вентилаторът прогонва въздуха през топлообменника, където той се нагрява. На изхода се получава топъл въздух, който много ефективно отоплява големи помещения.

Крепежните пластини трябва да се заварят към втората тръба. Също така върху тази тръба се пробива отвор с диаметър 1 см. След това тръбата трябва да се вмъкне вътре в първата тръба.

Следващият етап е изрязването от метален лист на запушалка, която ще се използва като преграда на пространството между рамката на топлинната пушка и горивната камера.

След това трябва да се използва заваръчният апарат и да се завари тръбата, от която ще се направи горивната камера, към вътрешната рамка. След това се заварва патрубок, през който ще се извежда горещият въздух, към отвора с диаметър 8 см. Накрая се заварва запушалка.

Газовата горелка трябва да бъде здраво и стабилно монтирана в камерата. Необходимо е да се провери здравината на закрепването. След това през пробитите сантиметрови отвори в двете тръби се прокарва маркуч. След това в топлинната пушка се закрепва топлинен вентилатор. Отпред на камерата трябва да се монтира димопровод.

За да не се преобръща устройството и да стои стабилно на равна повърхност, трябва да се заварят крачета. Също така можете да включите фантазия и да прикрепите колелца или други детайли за улесняване на транспортирането на конструкцията.

Отопляването на помещение с топлинна газова пушка е удобно и просто. Освен това е икономично. Въпреки това винаги съществува риск от нарушаване на работата на конструкцията. Затова трябва много внимателно и обмислено да подходите към процеса на сглобяване на устройството.

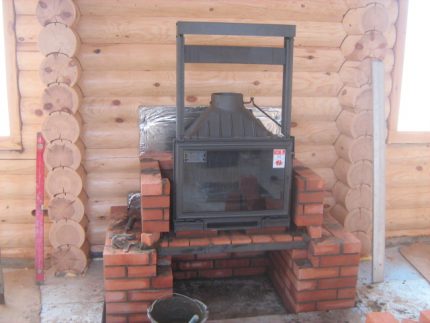

Газов камин със собствени ръце

Още един удобен вариант за отопление на помещения е газовата камина. Закупуването на такова устройство ще струва доста пари, но най-смекалистите могат самостоятелно да сглобят и обособят в своето помещение камина без особено големи финансови вложения.

Този вид камина може да се захранва както директно от газова тръба, така и от газова бутилка.

В интернет могат да се намерят множество разнообразни чертежи на газови камини. Също така някои потребители могат да закупят сглобяеми конструкции, самостоятелно да изградят тухлена зидария и да сглобят камина от предварително подготвени части.

Конструкцията се състои от следните основни елементи:

• обикновена каминна топка или декоративна, украсяваща помещението;
• корпус на камина, изработен от огнеупорни метали — чугун или други сплави;
• горелка, която подава газ;
• система за подаване на газ.

След определяне на мястото, където ще се монтира конструкцията, е необходимо да се подготви то за начало на изграждането на тухлената зидария. Трябва да има здрав фундамент. Също така трябва да се извърши монтаж на комина. След изграждането на камина, той може да бъде украсен с разнообразни декоративни елементи според вкуса на собствениците.

Каминът се изгражда само от огнеупорен вид тухла. При изграждането на конструкцията трябва да се погрижи за осигуряване на проход към газовия вентил. След като вътрешните елементи на зидарията са монтирани, а към газовата горелка е свързана комуникацията, трябва да се уверим в херметичността на цялата система.

С помощта на вентила в бъдеще ще може да се регулира силата на подаване на газ и, следователно, количеството отделяна топлина. Газовите техници съветват да се обръщат горелките с отворите надолу — това ще ги предпази от замърсяване и от проникване на влага.

Също така горелката трябва да се укрепи със защитни мрежести елементи. Това ще позволи намаляване на натоварването върху горелката от декоративния материал.

В топката на камина се вкарва тръба, покрита с огнеупорен материал, която подава газ. Газовата горелка се монтира с отворите надолу и се маскира с изкуствен огнеупорен материал.

Внедряването на някои съвременни устройства ще позволи донякъде да се автоматизира работата на камина. Така може да се свърже система за контрол на подаването на газ, зависеща от нивото на отделяна топлина, или система за автоматично изключване на подаването на газ. Всички модификации са свободно достъпни на пазара, а тяхното придобиване зависи от желанието и възможностите на собствениците.

Красивата декорация на чашата на камина се извършва с използване на разнообразни камъни, стъкло, керамика. Освен вътрешната декорация, отвън каминът може да се украси с плочки или по друг начин. Основното е това да бъде огнеупорен материал.

Газовата печка не е трудно да се сглоби самостоятелно със собствени ръце. За целта трябва да се спазва схемата на конструкцията и техниката на безопасност.

При спазване на всички изисквания и препоръки, сглобяването на печката ще се окаже увлекателно и не скъпо занимание. Самостоятелното сглобяване на такава конструкция ще позволи да се спестят значителни средства.

Преди всичко, преди да инсталирате газова пещ за отопление на помещението, трябва да се извършат редица подготвителни мероприятия. Ако не изолирате помещението, дори и най-мощното оборудване няма да даде сериозен резултат. Ето защо е важно да се извършат процедури за външна и вътрешна изолация, както и да се обособят отразяващи повърхности.

Изводи и полезно видео по темата

Топлинна газова пушка, изработена на ръка:

Газова пещ, направена от майстор самостоятелно:

Домашна газова пещ с корпус от шамотна тухла:

За отопление на малки отдалечени нежилищни помещения е подходящ домашен нагревател от газова горелка и нагревател от газова плочка. За да се осигури достатъчно топлина за помещения със средна площ, трябва да се помисли за инсталиране на топлинна газова пушка или газов камин.

Всички разгледани устройства могат да работят както от газови тръби, свързани към помещението, така и от газови бутилки. Трябва да се помни, че при свързване към газовата тръба е необходимо да се инсталира измервателен уред (брояч) и официално да се регистрира процедурата в органите за газов контрол. При изграждане на самостоятелно направена конструкция тази процедура значително се усложнява.

Ако използвате газови бутилки, можете ефективно да отоплявате помещението си през зимния период. Важно е да помните, че спазването на техниката на безопасност е ключът към успешната работа с всякакви газови устройства.
