Кодове за грешки на котела “Мастър Газ”: декодиране на символите и ръководства за отстраняване на проблеми

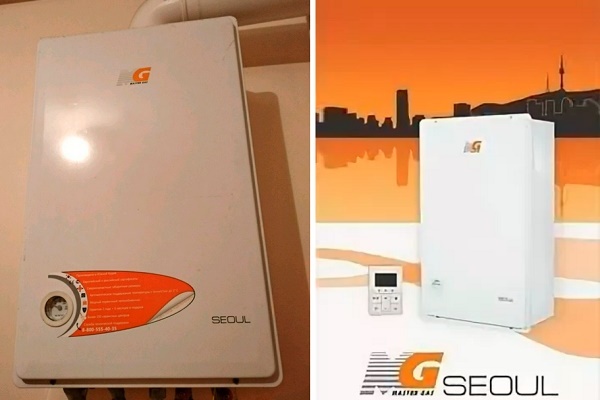

Южнокорейски газови котли от марката Мастър Газ Сеул – конструктивно сложни функционални устройства с богато техническо оборудване. Компактните агрегати буквално са снабдени с уреди, осигуряващи стабилна работа на оборудването и автоматизиращи процеса. Всички компоненти на системата са важни и взаимосвързани, но всеки от тях може да излезе от строя.

Да научите за възникването и причината на неизправността ще ви помогнат кодовете за грешки на котела Мастър Газ. Появилите се на дисплея буквено-цифрови комбинации ще подскажат къде е възникнало нарушението, ще ви позволят оперативно да решите какво трябва да предприемете за неговото отстраняване. Да не губите време при възстановяването на работоспособността на агрегата е изключително важно. Съгласни ли сте?

Ние ще ви разкажем за това, по какъв начин са кодирани повредите в работата на котела от производителя. Ще ви подскажем какви действия предстои да предприемете за поправяне на ситуацията. От представената от нас статия ще научите какъв ремонт е необходим за възстановяване на агрегата и кои от недостатъците в работата можете да отстраните със собствени ръце.

Кратко за устройството и функционалните системи

Основана в Република Корея компания «Даесунг Селтик Енерсис Ко. Лтд.» предлага на руския потребител линия стенни газови котли, обслужващи обекти с площ от 110 до 210 м². Двуконтурните агрегати от Южна Корея с логотип Мастър Газ Сеул и следващото го буквено обозначение от 11 до 21 са адаптирани към руските експлоатационни условия.

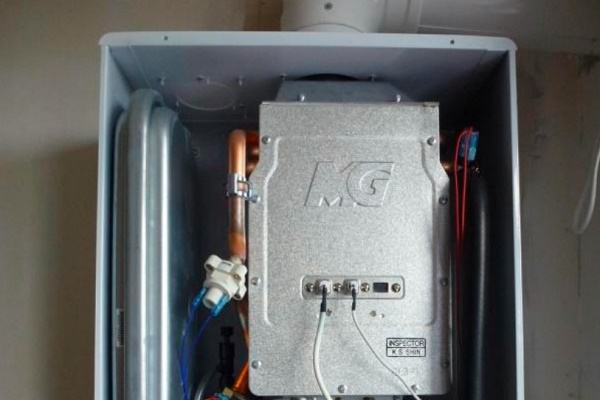

По същество те представляват щателно обмислена и внимателно оборудвана мини-котелна. В нея има собствени системи за защита, стимулиране на движението на нагряваната среда, отвеждане на въздушни тапи и продукти на горене и други устройства.

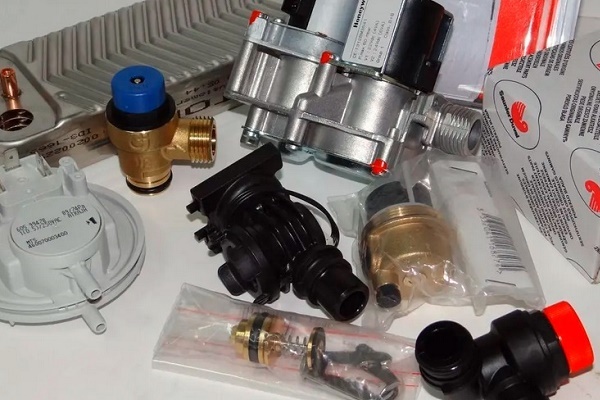

Въпреки високото качество на сглобката, както и щателния подбор на възли и детайли, периодично някои от тях стават неизползваеми. Нарушения в работата възникват поради обикновено износване, изчерпване на работния ресурс и т.н. За съжаление, в списъка на често срещаните причини се числи и неправилното отношение на собствениците към сложното техническо оборудване.

Освен това агрегатите преработват газ с цел получаване на топлина. А този вид гориво е изключително токсичен, затова и към повредите трябва да се подхожда сериозно. Всяко нарушение може да доведе до нежелани опасни последствия, които е по-добре да се предотвратят още в началните етапи.

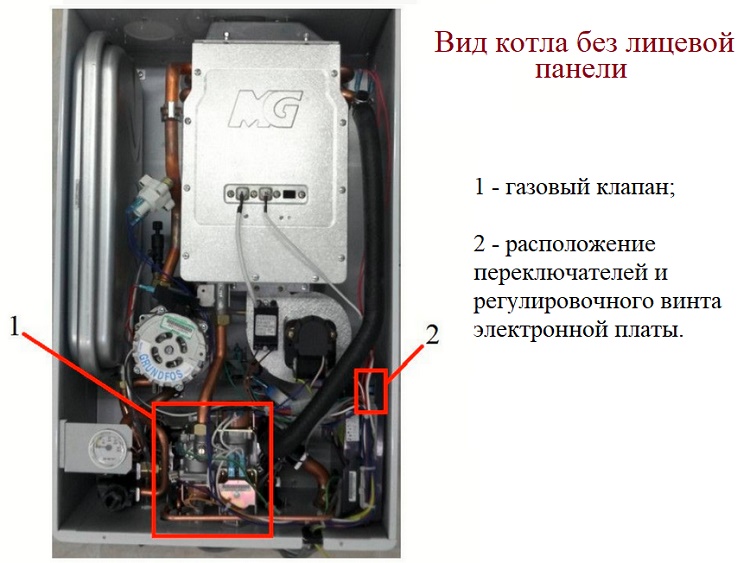

Преди да пристъпите към разшифровка на кодовете, сигнализиращи за нарушения в работата, трябва внимателно да се запознаете с конструктивните особености, устройството и компонентите на газовия котел.

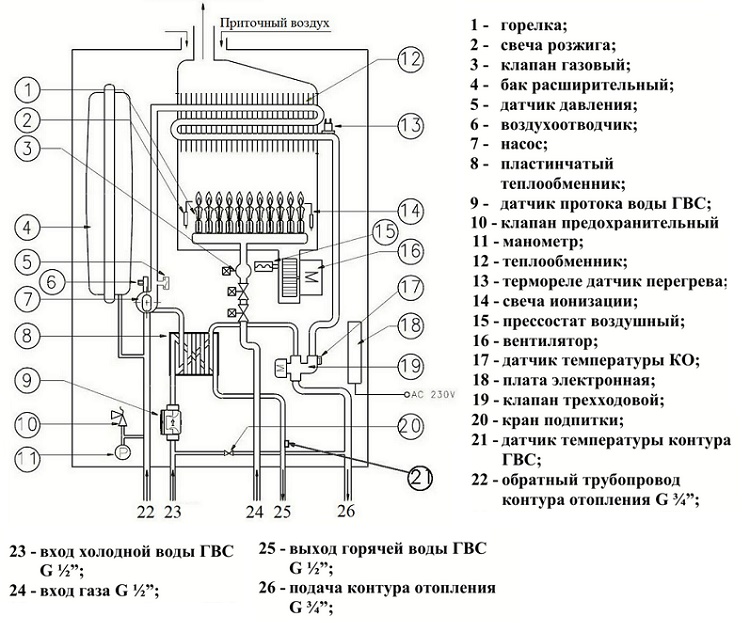

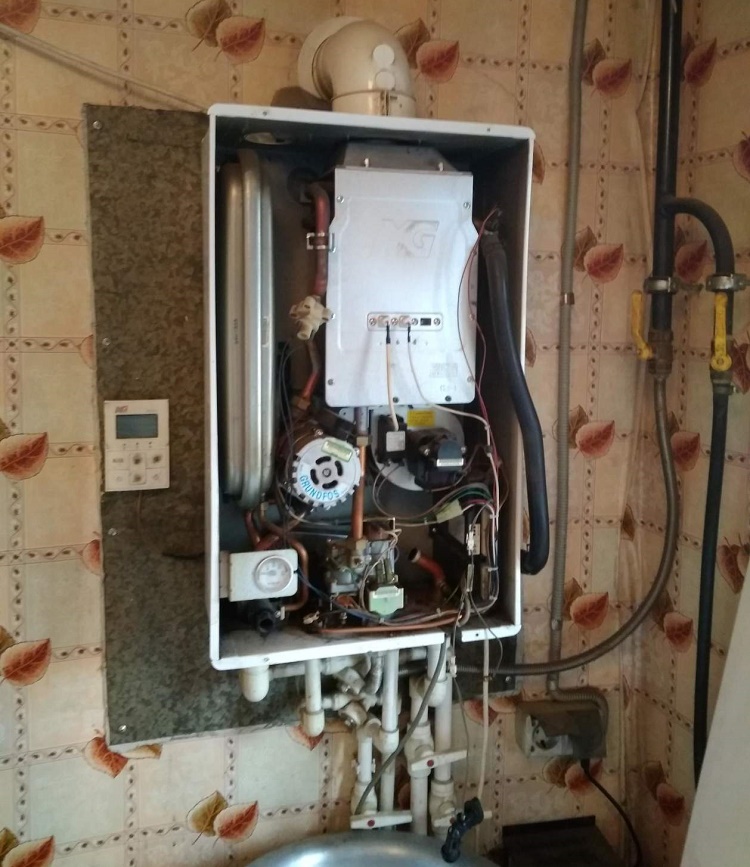

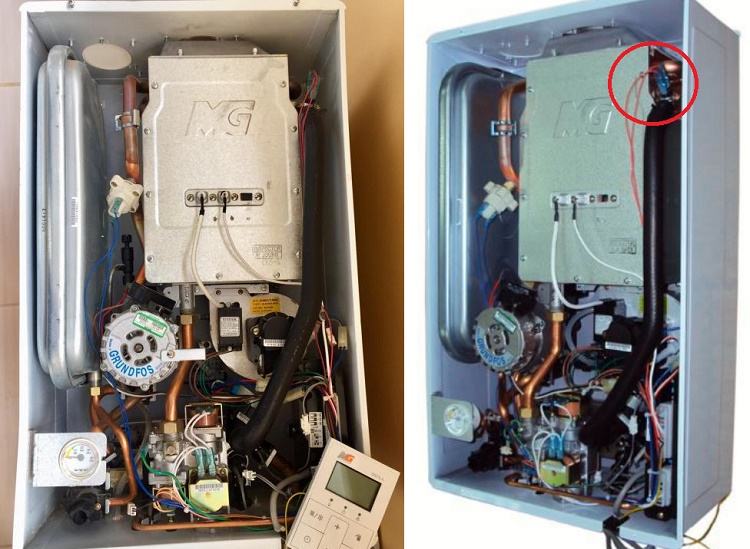

Към важните компоненти, отговарящи за работата на стенния модел котел, спадат:

• Горелков блок. Намира се в горивната камера. Състои се от горелка и колектор с подаващи газ дюзи. Отговаря за подготовката на газово-въздушна смес, по-точно за смесване на синьото гориво с въздух в необходимите за нормално горене пропорции.
• Запалителна свещ. Разположена е отляво на горелката. При активиране генерира искра, която запалва газово-въздушната смес.
• Циркулационна помпа. Стимулира движението на топлоносителя по разположените вътре в котела контури и «избутва» след нагряване към изхода в отоплителната система и тръбата за подаване на гореща вода.
• Разширителен съд. Приема в себе си обема на топлоносителя, образуващ се при нагряване на водата. Така премахва излишъка на налягане, който би могъл да доведе до разхерметизация на контурите.
• Въздухоотводчик. Приспособление за автоматично изпускане на въздушни тапи от затворени тръбопроводни системи спомага за създаване на стабилен напор без превишения и спадове на налягането.
• Сензори за температура и поток на топлата вода. Използват се за автоматизация на процеса. Първият фиксира горната и долната граница на нагряване, за да изпрати команда за включване/изключване на горелката. Вторият дава сигнал за преминаване към подаване на санитарна вода в момента на отваряне на крана.
• Сензор за температура на отоплението. Реагира на промените в температурата на топлоносителя. Автоматизира процедурата по неговото нагряване.
• Газов клапан. Регулира подаването на газ в горивната камера през дюзите на газовия колектор. Блокира подаването на гориво към горелката при възникване на опасна ситуация.
• Сензор за налягане. Контролира налягането на водата, издава команди за изключване на агрегата при спадане или превишаване на налягането.
• Вентилатор. Подпомага извеждането на продуктите от изгарянето на газообразното гориво в димохода. За работата на самия вентилатор отговаря въздушен пресостат, който при липса на тяга спира котела.
• Йонизационна свещ. Отчита наличието на пламък при работеща горелка. Ако огънят угасне по някаква причина, това устройство ще издаде команда за прекратяване на подаването на газ.

Всяко от изброените устройства изпълнява своята работа. Освен тях има и важна група, която предотвратява възникването на опасни ситуации. Към тях спадат предпазен клапан, термореле, което предотвратява прегряването на топлообменниците, и други не по-малко значими детайли и системни възли.

Декодиране на кодовете и начини за справяне с повредите

Сериозните нарушения в работата на газовия отоплителен агрегат трябва да се отстраняват от работници на организацията, с която е сключен договор за обслужване на газовото оборудване.

Категорично са забранени всички действия на дилетанти вътре в „мини-котелното“. По-просто казано, ако трябва да се свали кожухът на газовия котел за отстраняване на проблема, не си струва да се „катерите“ сами там.

Собствениците обаче трябва да знаят какво се е случило с тяхното устройство, за да решат дали трябва да викат майстор или проблемът се решава с обикновено почистване на запушено с нагар приспособление. Нека разгледаме какви грешки е закодирал производителят и как трябва да се постъпи, когато кодът се появи на електронното табло.

Закодирани в завода нарушения и грешки

Грешка А2. Това е сигнал за нарушение в работата на вентилатора.

Причините за повредата в работата са три:

• Устройството не получава електрозахранване. Трябва да се провери окабеляването, с което е снабден вентилаторът, и връзките. Не е изключено, че просто някъде е нарушен контактът.
• Вентилаторът е повреден. Без значение е дали е изработил своето, или се е счупил по друга причина, вентилаторът ще трябва да се смени. Ако се е счупил по време на гаранцията, то газовиците трябва да поставят нов.
• Предпазителят е изгорял. С това приспособление всичко е пределно просто. Трябва веднага да се смени.

Независимо от вида на повредата, работата на котела ще бъде спряна от пресостата. Тъй като поради неработоспособността на вентилатора в помещенията може да постъпва едък отровен дим. Собствениците трябва да изключат котела и да извикат майстор от сервизния център.

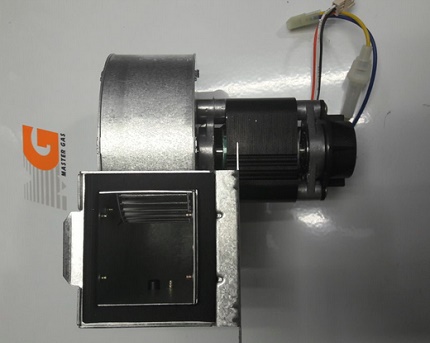

Вентилаторът – важен компонент на газовия генератор на топлина. Неговата задача е отвеждането на продуктите от преработката на синьото гориво с цел получаване на топлинна енергия.

Грешка А3. Предупреждение за повреда на помпата.

Ако помпата спре да работи, нагретият топлоносител няма да постъпи в отоплителните уреди, а горещата санитарна вода в смесителите. Стандартното последствие от грешка А3 е спиране на котела Мастер Газ, извършвано от терморелето. За блокирания агрегат ще трябва да се купи нова помпа.

Най-икономичният и хуманен за собствениците вариант на повреда е нарушение в окабеляването. Ако някъде е притиснат проводник или е разхлабен контакт, майсторът оперативно ще поправи и ще пусне оборудването.

Ако помпата е изправна и окабеляването не е повредено, което може да се установи чрез проверка, а терморелето спира работата на котела, то причината съвсем не е в помпата. Това означава, че смяна изисква самото термореле.

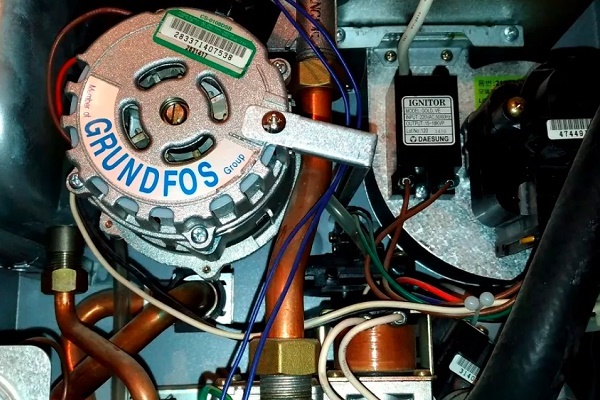

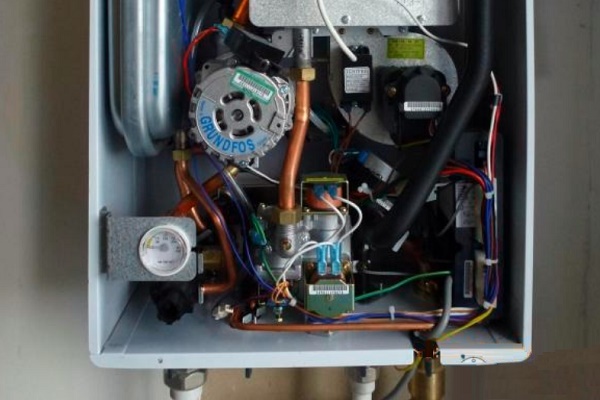

Циркулационна помпа от Грундфос практически никога не излиза от строеж. Всичките му проблеми най-често са свързани с нарушения в електрическата верига.

Грешка А4. Блокиране на котела от задействало термореле.

Терморелето е защитно устройство, което реагира на прегряване на топлообменника. Най-често превишаването на температурата в котлите Мастер Газ и появилата се на дисплея грешка А4 се дължат на повреда на помпата. Ако циркулацията на топлоносителя не се извършва, котелът продължава да го загрява. Като следствие, водата в топлообменника закипява и агрегатът се блокира.

Да отбележим, че прегряване се случва не само поради повреда на помпата. Не рядко то се дължи на бавно движение в тръби, «обрасли» с минерални отлагания. Да почисти отоплението собственикът на автономната система може и сам, но да премахне «нарастванията» от топлообменника е по-добре да се остави на майстор.

Терморелето блокира агрегата в случай на фиксиране на прегряване на топлоносителя или санитарната вода. Ако нагряването се извършва в нормален режим, а релето изключва котела, значи ще трябва да го смените.

Трябва да помните, че извършването на почиствания не спада към списъка на гаранционните задължения на производителя на техническия продукт. Извършват се за сметка на собствениците, затова е по-добре да предотвратите отлагането на утайка по стените на тръбите. За целта трябва да се стараете да не сменяте топлоносителя в системата без видима необходимост.

Грешка А5. Падане на налягането на топлоносителя.

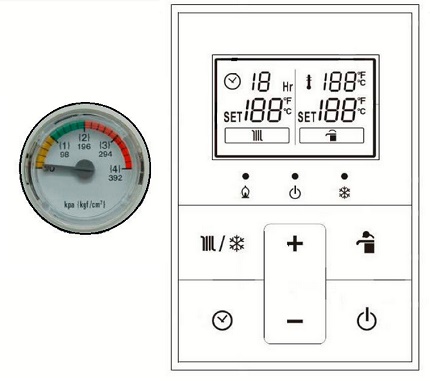

Ако на електронното табло или на дисплея на ПУ на котела марка Мастер Газ се появи код за грешка А5, значи в отоплителния кръг рязко е спаднало налягането.

Това нарушение също има три причини:

• Въздушна тапа. Често се появяват при пълнене на отоплението с топлоносител, по-рядко при кипене на вода и неизправно термореле. Въздушните тапи може да премахне самият потребител чрез изпускане през кранове на Маевски при радиаторите. Изпускането трябва да започне от най-отдалечения от котела уред.
• Счупил се е датчикът за налягане в отоплението. Ако изпускането на въздух от радиаторите не помогна, ще трябва да смените датчика за налягане на топлоносителя.
• Нарушена е връзката между датчика и електронната платка. За установяване на точната причина и мястото на прекъсване на веригата на връзката трябва да проверите всички контакти и електропроводка между платката за управление и датчика.

Накратко, ако сте изпускали въздух от радиаторите и това не помогна, изключете котела и се обадете в сервизната служба.

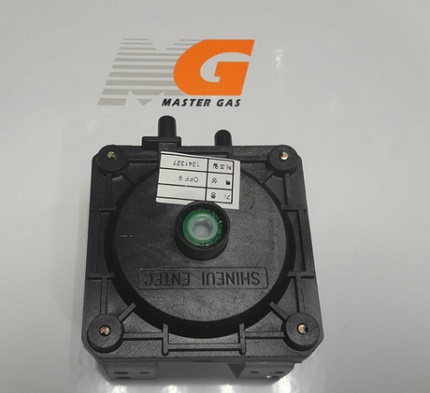

Датчикът за налягане регистрира превишаване на нормативните показатели в системата и предава информация на платката за управление, която изключва котела. Своевременното блокиране на работата защитава агрегата от разхерметизация на възлите, увеличава неговия работен ресурс.

Грешка А6. Не задейства запалването.

Причините за тази гречка са предостатъчно, повечето от тях са свързани с отлагане на продукти от горенето върху свещта или с нарушение на електропроводката:

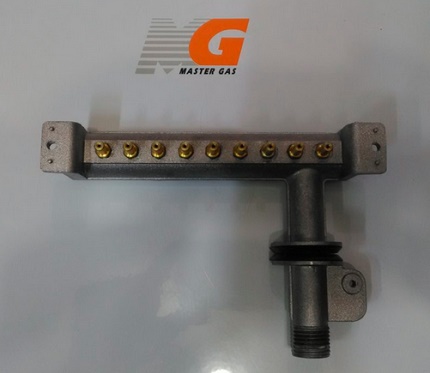

• Запушен горелочен блок. Необходимо е да се почисти горелката и газовите дюзи от нагар и сажди. За почистване горелката с колектора се изважда от газовата камера и се обработва с четка. Нагарът от свещите за йонизация и запалване се почиства с фина шкурка. След това всичко се избърсва с влажна кърпа и вътрешните канали се почистват с четчица.
• Не работи свещта за запалване. Може да е или самата тя неизправна, или повредена електропроводката, свързана към нея. Ако електродът на свещта е просто покрит с нагар, трябва да се почисти, самото устройство да се избърше и обезмасли.
• Не работи свещта за йонизация. Тук има две решения: или самата тя се е повредила, или проводката някъде се е разхлабила.
• Не работи трансформаторът за запалване. Ситуацията е като при свещите: или самият той е счупен и изисква смяна, или някъде няма контакт в електрическата верига.
• Нарушено подаване на газ. Това е най-сериозната и опасна причина за грешка А6. Изисква задължително обръщане към газовите специалисти, освен ако, разбира се, сами не сте забравили да отворите газовия кран на входа на газопровода в котела.

В случай на прекъсвания в подаването на газ към горелката, обръщането към газовата компания е задължително за тези, чиито котли се захранват с магистрален газ.

А собствениците на автономни системи трябва първо да проверят налягането в газхолдера или бутилките. Ако с източника на газ всичко е наред, тогава трябва да се обадите на майсторите от обслужващата компания.

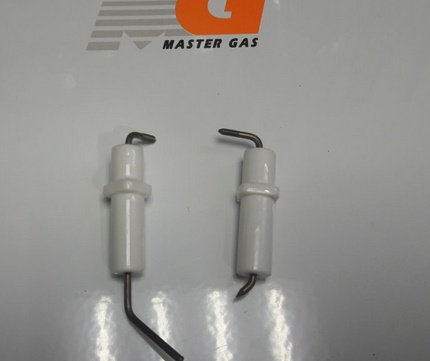

Задължението на свещта за йонизация на пламъка е да регистрира процеса на горене в горивната камера. Ако установи угасване, работата на котела ще бъде незабавно спряна, а подаването на газ – прекратено.

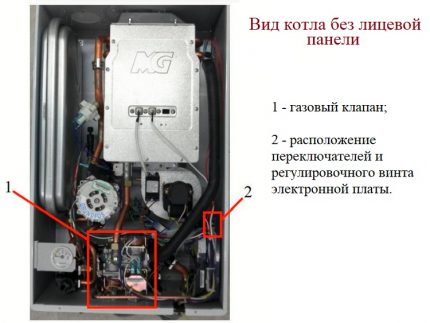

Грешка А7. Повреда на газовия клапан.

Нарушенията на функционалността на газовия клапан традиционно са свързани с:

• С прекъсване на намотката на модулатора. Тук нищо не можете да направите, ще трябва да смените клапана изцяло.
• С повреда на електрическата верига. Трябва да проверите всички контакти и проводници за лошо съединение или прекъсване на проводника.

За проверка на газовия клапан за работоспособност от намотката на модулатора се откача един от проводниците. Ако след обратното присъединяване мигащата на дисплея А7 не е изчезнала, пригответе се за покупка на ново устройство и за смяна.

Газовият клапан е необходим за регулиране на характеристиките на потока на горивото. Ако той е непригоден за по-нататъшна употреба, се извършва неговата смяна.

Грешка А8. Незагасващ след изключване на горелката пламък.

Ако след спиране на процеса на нагряване в горивната камера остане малък незагасващ пламък, това означава, че газовият клапан е станал неизползваем. Просто казано, е повредена разположената вътре в клапана диафрагма. Нейната смяна не е възможна. Трябва да се купи нов клапан.

Грешка А9. Режим на антизамръзване.

Системата е предназначена за постоянна работа в студения период дори в случай, че самият котел е изключен. При падане на температурата на топлоносителя под заявената от производителя граница тя стартира горелката, за да поддържа минимален температурен фон. Когато температурата падне до +5º С, освен горелката, автоматиката ще стартира и циркулационната помпа.

Ако котелът показва А9, трябва отново да настроите и стартирате този режим. Всеки собственик може да направи това сам, без да вика майстор.

Грешка АА. Задействане на температурния датчик на отоплителния контур.

Ако температурният датчик, инсталиран в отоплителния контур, се е задействал и е предал сигнал на терморелето за блокиране на котела, това означава, че водата в него се е загрела над +95º С и е на път да заври.

Появата на грешка АА на дисплея на уреда Мастър Газ Сеул се дължи на:

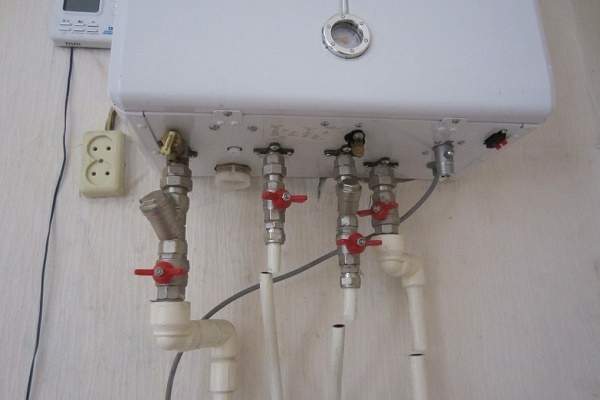

• Затворени комуникационни вентили. Трябва да проверите дали не сте забравили преди включването на агрегата да отворите пътя за движение на топлоносителя, подхранването и доставката на вода.

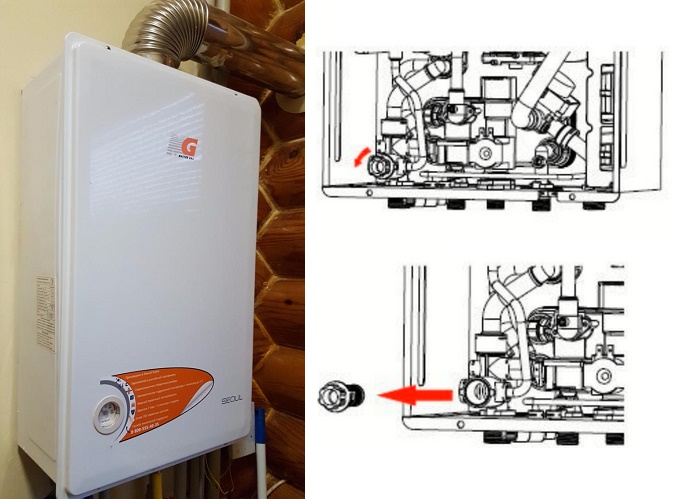

• Запушване на филтъра. След като изключите котела, трябва да тествате филтъра за отопление. Ако той е запушен с минерална утайка, топлоносителят не се движи поради него. Следва да го почистите и изплакнете обилно с течаща вода.
• Повреда на помпата. Нужна е смяна на уреда, който стимулира потока на вода по затворената система.

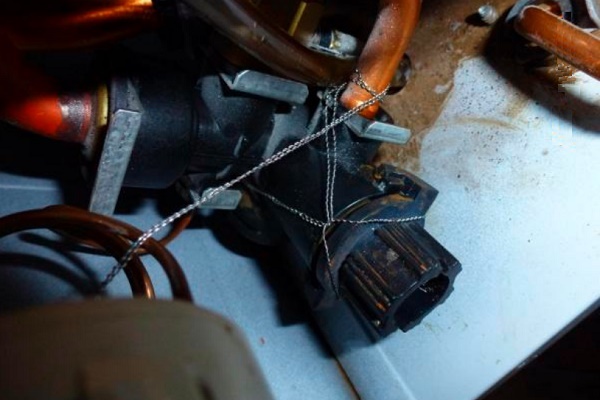

• Неизправен трипътен вентил. Нужна е смяна на устройството, което разпределя потоците за отопление и линията за БГВ.
• Счупен датчик за поток. Уредът, който регистрира грешни показания в контура на санитарната гореща вода, трябва да се замени.

Ако не поправите ситуацията незабавно и не отстраните причините, последиците могат да бъдат най-плачевни: от нарушаване на херметичността на тръбите до необратима повреда на агрегата.

За да не се налага постоянно да изваждате филтъра на отоплителния кръг за почистване, не трябва да създавате условия за поява на утайка в системата. Най-лесно е да не източвате и да не пълните кръга без реална необходимост.

Грешка Аb. Повреда на температурния датчик на отоплителния кръг.

Ако температурният датчик, който регистрира показанията на топлоносителя, е неизправен, трябва да проверите за работоспособност самото устройство или електрическите връзки, които го захранват с енергия.

Проверяват го по същия начин като газовия вентил – откачват един от контактите при изключен котел. Появата на тази грешка на дисплея след стартиране на котела показва, че проблемът не е в него, а в окабеляването. Чрез тестване на всички контакти и проводника откриват повредата и я отстраняват.

Грешка Аc. Повреда на температурния датчик на кръга за БГВ.

Причините и тяхното откриване се извършват точно по същия начин, както се правят всички тези действия с датчика, който регистрира температурата в отоплителния кръг. Ако тази грешка се появи при откачване на проводника, то самият датчик е цял. Следователно, той не е работил поради прекъсване в електрическата верига.

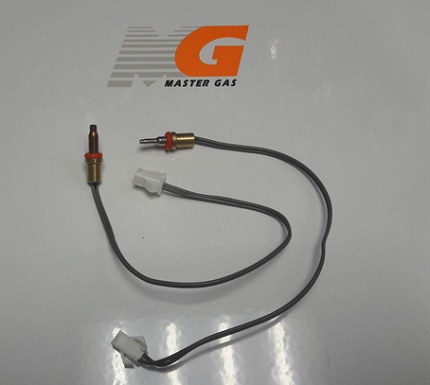

Температурните датчици регистрират горната и долната граница на температурата на нагряваната среда (топлоносителя или санитарната вода). В случай на достигане на зададените от потребителя настройки, те стартират или спират работата на котела.

Грешка Ае. Нарушение на работата на въздушния пресостат.

Отказът на пресостата има три основни причини:

• Запушване на каналите. Освен това трябва да се провери както коминът, така и тръбата за подаване на въздух към затворената камера на горене. В случай на използване на коаксиален комин се проверява само той. При установяване на запушване, трябва незабавно да се почистят пътищата за подаване на въздух и отвеждане на продуктите от изгаряне на газовия котел.
• Нарушение на електропроводката. Не е изключено един от контактите да е разхлабен или проводникът да е повреден.
• Повреда на самия пресостат. Ако при разлика в налягането от 130 Pa контактите на уреда не се затварят, значи той самият е неизправен. Ще се наложи да се смени.

Въпреки това, освен изброените по-горе грешки, има и нарушения в работата на южнокорейските котли, за които не са разработени и приети кодове. Междувременно е много полезно да се знае за тях.

Нарушения в работата на котела без код за грешка

Ако вашият котел марка Мастер Газ отказва да се включи, нито на дисплея на дистанционното управление, нито на електронната платка ще се появи код за грешка. В този случай трябва да проверите дали оборудването е свързано към мрежата, дали контактът или захранващият кабел не са повредени.

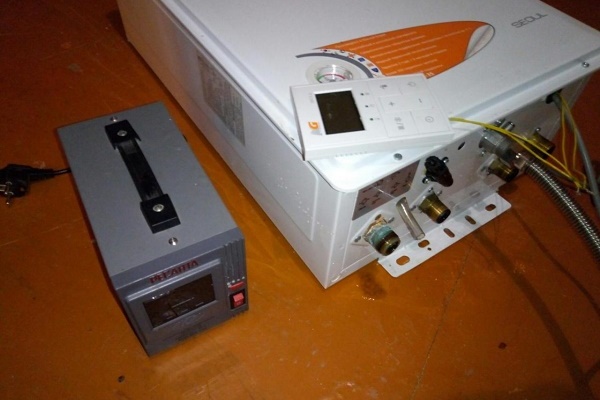

Ако кодовете за грешки не се показват на дистанционното управление или на електронната платка, значи едно от тези управляващи устройства е неизправно. Най-често това се случва поради попадане на вода.

След като се уверите, че захранването е напълно наред, но котелът все още не се включва, пристъпете към преглед на електронната платка. Не е изключено върху нея да е попаднала вода. За да я изсушите, е по-добре да използвате сешоар, след което трябва да оставите устройството за няколко дни, за да се изпари напълно цялата остатъчна влага.

Също така към предпоставките за внезапно спиране на котела се отнася изгарянето на предпазителя. Тази част бързо се износва. По правило подлежи на безпроблемна смяна.

При откриване на пукания в горелката трябва да се обърне внимание на състоянието на газовата горелка. Обикновено тя започва да пука, когато се изисква сериозно почистване. Това обаче може да се случи и поради неправилно регулиране на газовия клапан – минималното налягане ще трябва да се коригира.

Ако не се постигат комфортни условия при правилно зададена температура на топлоносителя, най-вероятно е замърсен или неизправен температурен датчик. Изисква се почистване, ако не помогне, смяна.

При недостатъчен дебит на нагрята битова вода от двуконтурен газов котел си струва да се провери налягането. Възможно е слаб напор в централизираната система, от която се подава вода към котела. Въпреки това може да се запуши филтър-уловителят на водопроводния клон или да се запуши вторичният топлообменник – този, който се нарича пластинчат.

Представителят на обслужващата фирма трябва редовно да почиства газовата горелка с колектора. Да отстранява праха с кърпа, да почиства саждите с фин шкурка, да освобождава вътрешните канали от сажди.

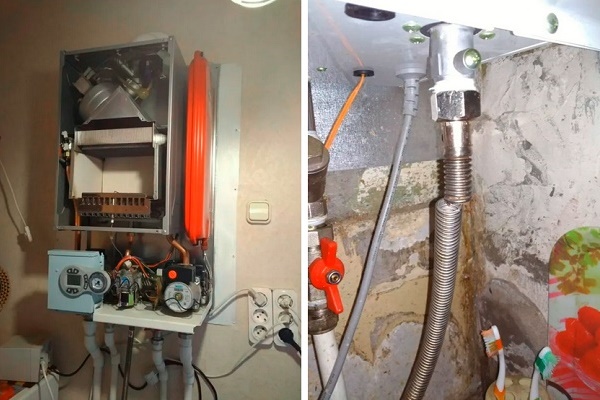

Ако влизайки в къщата/апартамента, усетите неприятна миризма на газ, значи е настъпило изтичане. Тук важното е да не губите главата си и време. Веднага трябва да отворите прозореца и широко вратата, за да се създаде въздушен поток, след това извикайте аварийната служба. В никакъв случай не трябва да запалвате светлина, да драскате кибрит или запалка! Всяка искра ще доведе до експлозия.

За декодиране на кодовете за неизправности в работата на котела Baxi ще ви запознае следващата статия, която препоръчваме да прочетете не само на потенциалните купувачи, но и на всички собственици на оборудването.

Изводи и полезно видео по темата

С правилата за обслужване на южнокорейските котли от марката Мастер Газ Сеул ще ви запознае следващият видеоклип:

Правилата и спецификата на декодиране на грешките са изключително полезна информация, която позволява бързо да реагирате на всички възможни нарушения в работата на котела. Все пак първият, който ще се сблъска с всички видове повреди, е собственикът. Именно той трябва да вземе решение за по-нататъшни действия.

Имате желание да споделите собствен опит в декодирането на грешки на котела Мастер Газ и бързото отстраняване на проблема? Разполагате с полезна информация, която не е посочена в статията? Моля, оставете коментари в блок формата по-долу, задавайте въпроси и публикувайте тематични снимки.
