Кодове за грешки на котел Baxi: за какво говорят кодовете на дисплея и как да се отстранят типичните неизправности

Котлите от марката Baxi – са един от най-добрите варианти техника, използвана при оборудване на отоплителни системи. Разработени са различни конфигурации на това модерно топлинно оборудване, съответно на потенциалните потребители са предоставени доста комфортни условия на експлоатация.

Въпреки това, както и всякакви други електронно-механични устройства, този вид техника не е напълно застрахован от смущения в работата. Техническата документация споменава за възможни смущения от различен тип поне 99 пъти.

Как се изразяват смущаващите явления, с какви номера са съпроводени грешките на котел Baxi и как може да се отстрани проблемът в домашни условия? Ще разгледаме този въпрос в нашата статия.

Документирани кодове и тяхното разчитане

Съвременната техника за битово предназначение се отличава с това, че в нейната конструкция активно се използват микроконтролери. Приложението на тези електронни елементи позволява да се управлява оборудването ефективно и рационално без привличане на човек.

Контролерите също така правят ефективна функцията за контрол, организират своевременно откриване на смущения и точно диагностицират неизправности.

Всичко това се отнася и за топлинното оборудване – битови газови котли. Системата за електронен контрол е способна да открива неизправности на битовия котел Baxi и да съобщава на потребителя (механика) за предполагаеми грешки в работата на оборудването.

Съдейки по техническата документация, е възможно откриването на почти всяка системна грешка с извеждане на дисплея на конкретен номер.

Кодировката на грешка от този вид в оборудването на Baxi се демонстрира на системния дисплей, когато при работа се прояви неизправност на отделен компонент или смущение в работата по други причини

След това, използвайки издадения от системата номер на грешка, собственикът на оборудването или поканеният механик ще може бързо да определи мястото на смущението и да отстрани аварийната ситуация.

Всички съществуващи кодове за грешки на битовите котли Baxi са представени в списък, който съдържа не по-малко от сто варианта. За да се опише разбираемо всеки от тях, една статия очевидно не е достатъчна. Затова ще разгледаме основните – често срещаните на практика.

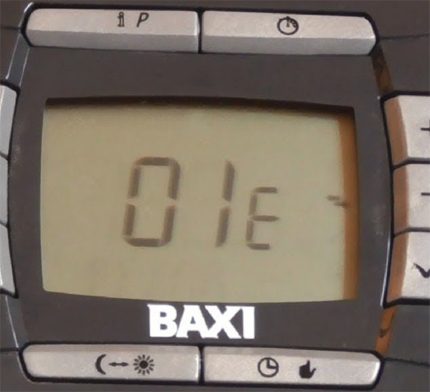

Код E01 и E04 – сензор за контрол на пламъка

Ситуацията, характерна за повечето модели, е свързана с функционалността на блокировка на системата за запалване на котела. Класическият код за грешка за такива случаи – «E01» или «01E» (както и «E04» или «04E»), се извежда на информационния дисплей.

Ако конструктивното изпълнение не предвижда наличие на дисплей, същата грешка се идентифицира чрез съответния светодиоден индикатор.

Нестабилността на подаването на газ, неизправностите на сензора за контрол на пламъка и други технически неизправности на техниката Baxi са резултат от появата на код E01 (01E).

Връзка на грешката и възможните ситуации:

• липсва подаване на газ;
• нарушен контакт на датчика на пламъка;
• сензорът за контрол на пламъка е замърсен;
• неизправност на системата за запалване;
• на захранващата линия фазата и нулата не съответстват;
• неизправности на газовия кран, електрониката, коаксиалния комин.

Съответно, изхождайки от възможните неизправности, следва да се проверят всички посочени компоненти (елементи), за да се убедим в коректността на работата, а в противен случай да се предприемат ремонтни мероприятия.

Код E02 – термостат-предпазител от прегряване

Проявлението на тази грешка, извеждана на дисплея като «E02» или «02E», също може да бъде придружено от различни вариации на дефекти.

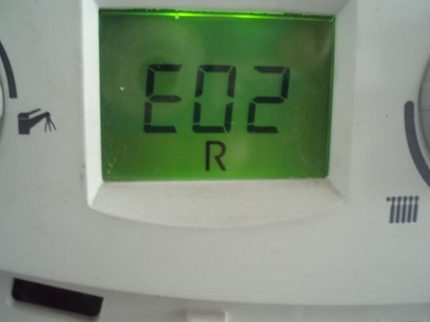

Пример за поява на код 02E (E02) на дисплея на модел котел Caldera Baxi Roca Victoria. Междувременно подобни смущения са характерни и за други модели.

По-конкретно, могат да се проявят следните дефекти:

• превишена температура на водата на основния контур;
• температурният сензор на контура е неизправен;
• няма контакт на датчика за температура на отоплителния контур;
• циркулацията на топлоносителя в контура на първичния топлообменник е недостатъчна;
• запушване на филтъра, топлообменника, наличие на въздух в системата;
• дефект на циркулационната помпа;
• неизправност на платката на електрониката.

Същите грешки са характерни за модели на котли, които нямат дисплей. Определят се по наличието на светене на индикатора с маркер за температура.

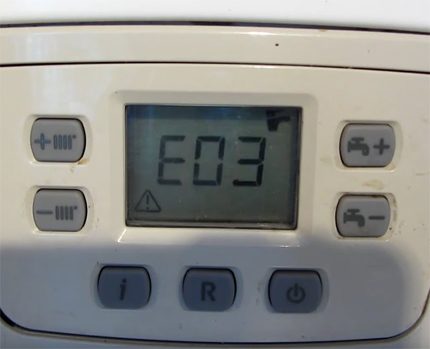

Код E03 – сензор за тяга

На появата на тази грешка предшестват неизправности, свързани с датчика на тягата, термостата или пневматичното реле. Кодът за грешка се извежда като «E03» или «03E».

Ситуацията е характерна както за оборудване, при което се използва камера на горене от затворен тип, така и за оборудване с отворена камера на горене.

Обикновено (с по-голяма степен на вероятност) кодовото значение на неизправност E03 (03E) съответства на дефекти, свързани с нарушения в работата на сензора за тяга.

Варианти на неизправности:

• голяма дължина на димоотвода;
• димоходът е стеснен или затворен от чужд предмет;
• инжекторът на Вентури е неизправен;
• липсва връзка между електрониката и пневморелето;
• неизправност на вентилатора или липса на контакт;
• неправилно свързване на пневматичното реле.

Контролът на същата грешка при моделите, оборудвани със светодиодна индикация, се осъществява, като се вземат предвид маркерите «звездичка» или «къщичка».

Кодове E05-09 – контрол на топла вода и пламък на горелката

Групата от отбелязани сензори всъщност изпълнява сродни операции, свързани с контрола на температурата на БГВ или контрола на пламъка на газовата горелка.

Грешките «Е05», «Е06» (температура на топлоносителя), «Е07», «Е08», «Е09» (контрол на пламъка и димните газове) са характерни за котли от моделите «Мейн5» и «ЕКО-5», както и за други.

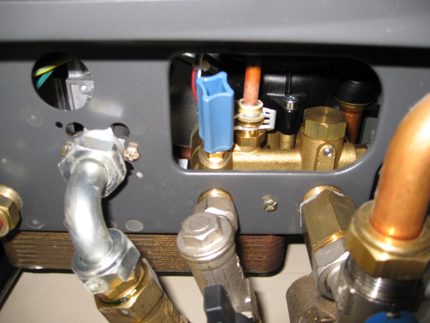

Групата кодове 05 – 09 най-често посочва проблеми, съпътстващи работата на компонентите от линията БГВ. Въпреки това не се изключват и редица неизправности в други точки на оборудването.

Неизправностите могат да бъдат различни:

• неизправност на температурния сензор на БГВ;
• липсва контакт на сензора с електронната платка;
• превишаване или занижаване на граничните температури;
• неизправност на електрониката;
• дефект на сензора на отоплителния кръг;
• дефект на сензора за димни газове;
• прекъсване на заземителната верига на електронната платка.

Повечето от отбелязаните проблеми се отстраняват чрез просто тестване на веригите с измервателен уред или чрез замяна на предполагаемия неизправен елемент с друг – изправен.

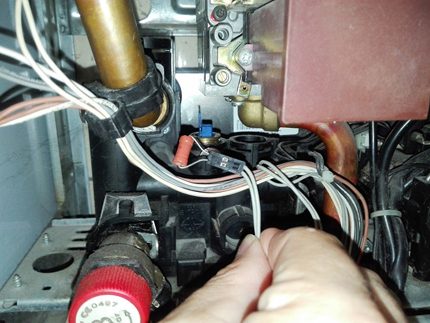

Приблизително по този начин (свързване на постоянен резистор в конектора) се проверява работоспособността на сензора за температура на БГВ, ако на дисплея на котела се извежда код за неизправност 06E (E06).

Код E10 – реле за минимално налягане

Функционалният компонент на системата – релето за минимално налягане – се използва практически във всички конструкции на котли Бакси, включително моделите «Екофур», «Фортех», «Мейн Фур», «Навола» и др.

Всъщност, за някои модели този функционален компонент може да се нарича микропревключвател на диференциалното пресостат (МДП).

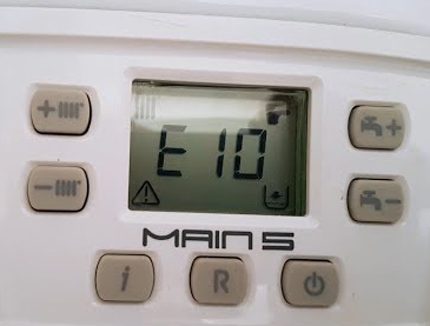

Повечето практически случаи доказват, че показването на код 10E (E10) свидетелства за проблеми с релето за минимално налягане или с датчика за работа на циркулационната помпа.

Грешката «E10» («10E») традиционно се проявява на дисплея или се показва чрез светодиод, когато са налице:

• твърде ниско налягане на водата в отоплителния кръг (КО);
• липсва контакт на релето с електронната платка;
• дефект на релето за минимално налягане;
• неработещ МДП;
• заклещен щок на МДП;
• неизправна помпа;
• нарушена циркулация на отоплителния кръг (КО) или на първичния топлообменник (ПТ);
• замърсяване на тръбичката за изход на вода;
• дефект на мембраната (липсва разлика в наляганията).

Отстраняването на грешка E10 се извършва чрез проверка на всички отбелязани в списъка компоненти и отстраняване на установените дефекти. Извършва се почистване на възлите, замяна на отделни части или цели възли.

Кодове E12 и E13 – неизправност на ДГП

Появата на дисплея на котела на код «E12» («12E») или «E13» («13E») ясно свидетелства за неизправности, свързани с работата на ДГП – диференциален хидравличен пресостат.

Обикновено по време на тестване не се определя сигнал от уреда или пък сигналът е налице, но не съответства на зададената характеристика (фалшив сигнал)

Причините за появата на отбелязания код могат да бъдат:

• спиране на работата на помпата;
• наличие на въздух в системата за ГВС;
• ниска скорост на циркулация;
• липса на контакт в МДП или «залепнал» контакт;
• повреда на мембраната или запушване на филтъра;
• запушване на импулсните тръби.

Съответно за определяне на неизправността на конкретния елемент трябва да се проведе техническа проверка.

А за да се отстрани проблемът, предстои да се замени неизправният елемент или да се проведат превантивни възстановителни работи.

Кодове E21-22 и E97-99 – електрика и електроника

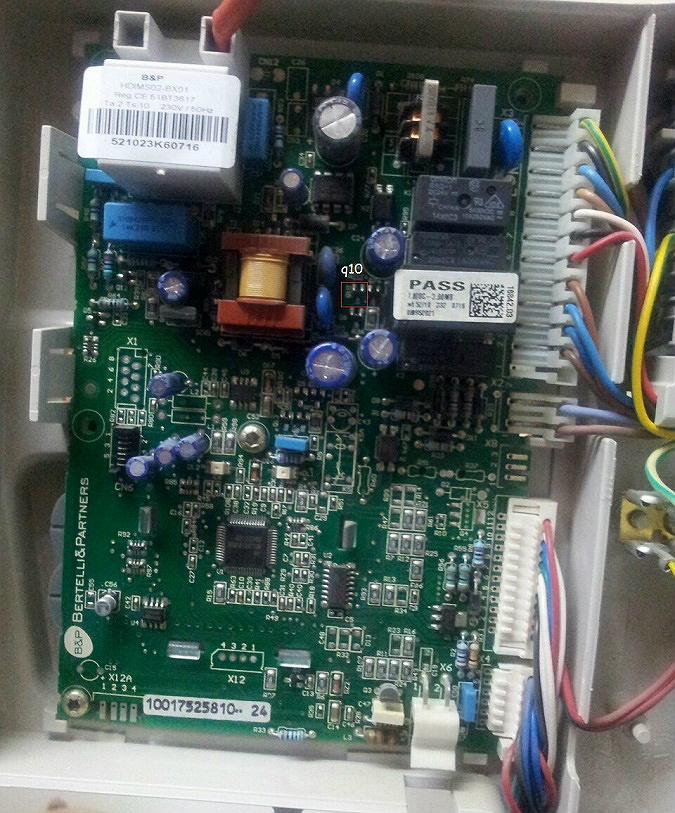

И двата кода — «E21» и «E22» — показват неизправности, свързани с електронната платка. Код «E22» може да се прояви в случай на намаляване на захранващото напрежение под контролната стойност (162V).

Същият този код се извежда на дисплея, ако качеството на енергията, подавана на котела, не съответства на заявените стандарти.

За кода «E21» характерен момент – разсейване на параметрите на контролера и нарушаване на нормалното горене на газа. При липса на опит и съответни знания, ремонтът на платката е по-добре да се довери на майстор.

Грешките «E97», «E98», «E99» – и трите кода обикновено са свързани с дефекти на електрониката – електронната платка.

Код «E97» свидетелства за честота на захранващото напрежение, която не съответства на стандарта. На дефектите, присъстващи именно на електронната платка, указва код «E98».

За същото нещо сигнализира код «E99». Вярно е, че грешката «99Е» може да бъде причинена и от твърде ниско налягане на газа, както и от неизправност на датчика на пламъка.

Най-простият дефект – загуба на електрически контакт на релето на клапана на газа. В други случаи обикновено се изисква замяна на платката.

Кодове E25-27 и E32 – дефекти от температурен характер

Появата на който и да е от тези кодове – «E25», «E26», «E27», «E32» – обикновено предшества от температурни промени в отоплителния контур, които се случват с по-голяма скорост, отколкото е зададено от системата за контрол.

Например, ако температурата на отоплителния контур (КО) се повишава с повече от 1 градус в секунда, на дисплея на котела се извежда код «E25» («25E»). За появата на код «E26» («26E») обикновено е достатъчно превишение на температурата над зададената с 20 °C.

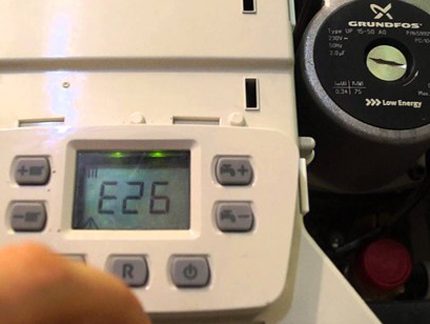

Повреди или смущения, отбелязани на дисплея с код Е26 (26E) – реакция на температурни отклонения. Поради температурни смущения са възможни появявания на други кодове от същата група

Причини, традиционно предизвикващи такива кодове:

• блокировка на циркулационната помпа;
• замърсяване на филтъра;
• въздух вътре в системата;
• дефект на датчика за температура на КО;
• повреди на електрониката;
• некоректна инсталация на сензора за ГВС.

За отстраняване е необходимо да се проведат профилактични мероприятия, насочени към проверка и тестване на възлите на ГВС и КО. Въздухът в системата се отстранява по стандартна методика, прилагана във водопроводната практика.

Работоспособността на циркулационната помпа се проверява по електрическа и механическа част.

Кодове E35-36 и E40-43 – контрол на пламъка и GDC

С този набор кодове се отбелязват основно повреди на системите за контрол на пламъка на газовата горелка и системите за контрол на димни газове. Така, код «E35» («35E») показва несъответствие на пристигането на сигнал за наличие на пламък.

Код «E36» («36E»), като правило, свидетелства за повреда на NTC-датчика. Кодовете «E40», «E41» и «E42», «E43» напомнят на потребителя за смущения на теста GDC по димни газове и ток на йонизация.

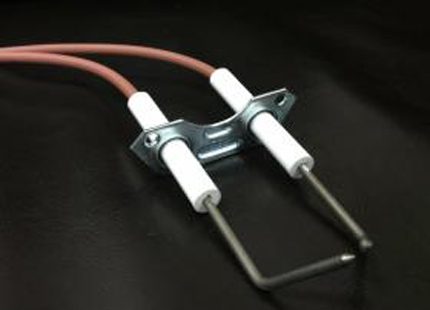

Устройство (сензор за контрол на пламъка), чиято повреда или замърсяване може да стане причина за поява на контролния дисплей на грешка с код Е35 (35E) и други от групата

Появата на тези кодове обикновено се съпровожда от:

• попадане на влага в областта на електронната платка;
• остатъчно горене след затваряне на горелката;
• несъответствие на качеството на захранващата мрежа;
• дефект на NTC-сензора (датчик за димни газове);
• отсъствие на връзка между сензора и електрониката;
• дефекти на електрониката;
• отсъствие на налягане на газ;
• замърсяване или повреда на датчика за контрол на пламъка;
• повреда на газовия клапан;
• твърде дълъг комин.

Някои от изброените дефекти са достъпни за потребителя да отстрани самостоятелно.

Обаче други моменти, например повреди на електрониката и тестване на сензори, изискват намеса на специалисти.

Кодове E50 и E62 – сензор NTC и контрол на пламъка

Автоматиката на котлите «Бакси» се настройва на определени параметри на стабилност на горене, както и на определен температурен диапазон на димни газове.

Грешка Е62 – сензор за контрол на пламъка на горелката

Ако някой от двата параметъра (или и двата наведнъж) излезе извън границите на настройките, автоматиката задейства, а на екрана на контролния дисплей се появява код «E62» («62E»).

Традиционни причини:

• повреден или мръсен датчик за контрол на пламъка;
• повреден сензор NTC;
• дефекти на електронната платка.

Датчиците се проверяват чрез замяна със заведомо изправни екземпляри, а електрониката се тества с уреди, предназначени за такива цели.

Грешка Е50 – температурен сензор NTC

Проявление на грешката «E50» е характерно за котли модели ECO-5 и Main 5. На контролния дисплей код «E50» се изобразява, като правило, поради откриване от датчика за температура на нагряване на димни газове над 180 °C.

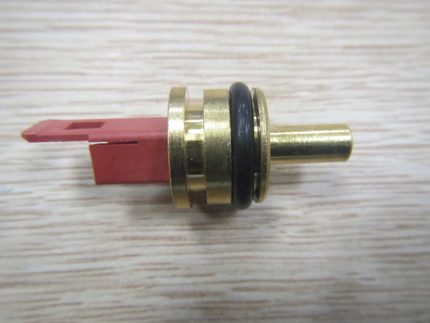

Още един сензор, присъстващ в конструкцията на котела Бакси, чийто дефект води до появата на контролния дисплей на код Е50 (50E)

От своя страна повишаването на стойността на температурата над установената граница може да бъде обусловено от:

• ниска скорост на циркулация на топлоносителя;
• запушване на филтрите;
• поява на хидравлични съпротивления в системата;
• ниска концентрация на антифриз;
• дефекти на циркулационната помпа;
• замърсяване на системата или попадане на въздух.

Също така кодът за неизправност «E50» («50Е») се извежда на дисплея при повреда на NTC сензора, поради неизправности на електрониката, поради неправилна настройка на клапана за подаване на газ.

Съответно, отстраняването се осигурява чрез последователно тестване на посочените възли и извършване на необходимите работи.

Код E55 – неизправности на клапана за подаване на газ

Често този код – «Е55» – се проявява поради неправилно калибриране на клапана за подаване на газ.

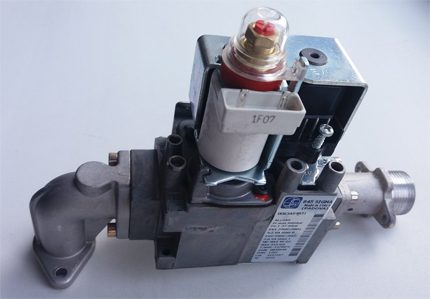

Клапанът за подаване на газ на битовия котел «Бакси» – устройство, което често става причина за появата на контролния дисплей на код E55 (55E). Доста сложен механизъм, изискващ точна настройка

За да се отстрани появата на грешката, трябва да се извърши процедура по калибриране. Обикновено тази работа се извършва от специалист, но при желание може да се опита да калибрира самостоятелно, като следва инструкциите.

Изводи и полезно видео по темата

Авторът на видеоклипа по-долу разглежда още една възможна грешка, която не е включена в списъка на текущата публикация. По-конкретно, във видеото се демонстрира неизправност, отбелязана с код «E00»:

Електронната система за откриване на грешки в работата на котела «Бакси» с последващо извеждане на съответния код на контролния екран – доста удобен за потребителя сервис.

Това е съществена помощ за механиците, когато се налага да се сблъскват с доста сложни неизправности, изискващи допълнително тестване на оборудването преди и след ремонта.

Ако имате въпроси по темата на статията или разполагате с ценна информация, с която можете да допълните нашия материал, моля, оставете своите коментари в разположения по-долу блок.
