Кодове за грешки на газов котел Viessmann: методи за търсене на повреда и възстановяване на работоспособността

Автономното отопление има редица сериозни предимства в сравнение с централизираното. Това са достъпни цени, икономичност и висока ефективност. За организирането на независима отоплителна система е необходим котел, способен не само да работи отлично, но и да не създава проблеми.

Моделите от ново поколение с интелигентни управляващи устройства и многостепенна защита ще помогнат да се избегнат проблемите. Например, газовият котел Viessmann сам ще “подскаже” грешките. Умният агрегат ще изобрази на дисплея буквено-цифров код на назряваща повреда в работата и на вече настъпила неизправност.

Ще разкажем как по кода да определим в кой от възлите или системите на агрегата е настъпило нарушение. Ще подскажем как да открием неизправността и своевременно да поправим ситуацията, за да предотвратим по-сериозен проблем. На собственика на агрегата му остава само да реши дали сам ще ремонтира или ще извика майстор.

Кодове за грешки на котли Vitopend 100-W

Електронната система на агрегатите е настроена по такъв начин, че при възникване на неизправности на газовите котли Viessmann повредата се определя автоматично. При това кодът за грешка се извежда на дисплея на устройството. Това позволява да не се разглобява целият котел, а да се диагностира точно работоспособността на конкретна част.

Декодирането на символите е дадено в подробната инструкция за атестирани електротехници и газови специалисти, акредитирани за извършване на ремонт на газови котли на тази немска марка от производителя.

Тези котли се произвеждат едноконтурни и комбинирани. Те могат да работят както на природен газ, така и на втечнен газ. Имат затворена камера на горене. Диапазонът на мощността е от 10 kW до 34 kW. Модулиращата горелка с вграден вентилатор позволява ефективно да се отстраняват продуктите на преработка на газообразното гориво от камерата на горене на котела.

Инсталирането на резервни и бързоизносващи се части, които не са предварително тествани от производителя, може да доведе до повреда, влошаване на работата, както и до значително намаляване на нивото на безопасност

Нормативната стойност на коефициента на полезно действие на този модел котел е 85%. Контролерът с вградена диагностична система се вгражда в единен модул с агрегата. Газовият котел Viessmann от серия Vitopend 100-W извежда типични кодове за грешки на цифров дисплей с бяла подсветка.

Код на неизправност: 06

При поява на този код за грешка се блокира горелката на котела. Това е свързано с твърде ниско налягане на циркулиращата през топлообменника вода, нагрявана за отоплителния кръг. На входа на мембранния резервоар стойността на налягането трябва да бъде минимум 0,8 бара.

За решаване на проблема трябва да се провери налягането в агрегата, да се отстрани излишният въздух от радиаторите и да се допълни обемът на топлоносителя чрез подхранващия кран, намиращ се в долната част на корпуса.

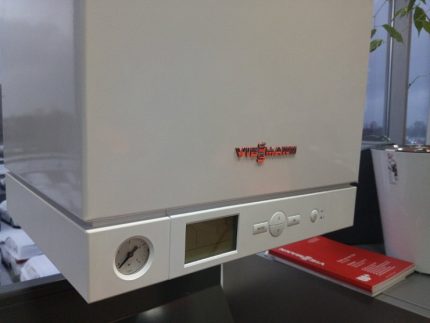

Преди пълнене на инсталирания газов котел трябва да се промие свързаният към него отоплителен кръг, ако той е бил експлоатиран преди с друг агрегат.

Според инструкцията в инсталацията трябва да се налива прясна вода от централизирана водоснабдителна система или от индивидуален източник. Ако твърдостта на водата надвишава препоръчваната от производителя граница от 4,5 mg-eq/l (милиграм-еквивалент на литър), то трябва да се предвиди инсталиране на филтриращо устройство.

Водородният показател pH на водата, подходяща за подготовка от котела немско производство, трябва да бъде в диапазона от 6,5 до 8,5. Производителят допуска добавяне на антифриз във водата.

Проверката на налягането се извършва в студена инсталация при температура в системата под 30 °C. Минималното налягане на входа на мембранния разширителен резервоар трябва да бъде 0,8 бара или 0,08 МРа. Максималното работно налягане на циркулиращия през котела топлоносител трябва да бъде 3 бара или 0,3 МРа.

Проверката на разширителния съд се извършва по следния начин. Водата от инсталацията се източва до показание на налягането в манометъра на котела от 0 бара. Ако статичното налягане на инсталацията е по-високо от налягането в разширителния съд, то през нипела трябва да се нагнетява азот на входа до стойност от 0,1 – 0,2 бара по-висока от статичното налягане.

Код на неизправност: 0A

Появата на дисплея на грешка 0A се придружава от блокиране на горелката, а причина за нейното възникване е понижената стойност на динамичното налягане на газа. Съгласно инструкцията стойността на динамичното налягане на природния газ трябва да бъде в границите от 8 до 25 mbar, а налягането на редуцирания газ – от 27,7 до 57,5 mbar.

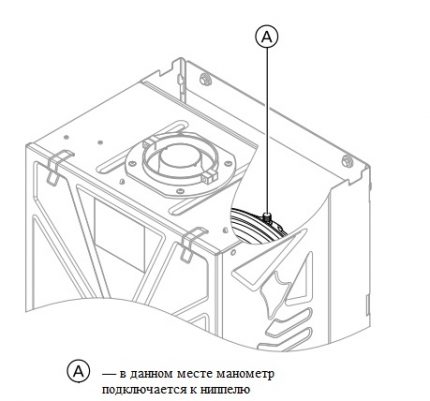

Необходимо е да се свърже манометър към нипела и да се измери налягането в системата. Манометри с скала, необходима за измерване на налягането на синьото гориво, практически е невъзможно да се намерят в свободна продажба, затова обръщението към майстор от сервизен център е неизбежно.

Проверката на налягането в системата се извършва с газов манометър с деление на скалата 0,1 mbar. Ако се установи понижено налягане в газовите тръби, е необходимо да се обърнете към организацията, която доставя газа, за да се изяснят причините.

Ако стойността на налягането съответства на посочения от производителя показател, трябва да се пристъпи към проверка на работоспособността на релето за контрол на налягането, вградено в котела. Ако се установи повреда на релето, целесъобразно е да се обърнете към сервизен център.

Може да закупите реле за контрол на налягането на газа за този модел котел от официалния доставчик на части Viessmann. Ремонтът, инсталирането и подмяната обаче трябва да се извършват от сертифицирани майстори, преминали атестация и получили разрешение от производителя за извършване на ремонт на котли от тази марка.

Код на неизправност: 0C

Този код за грешка се появява на дисплея, ако мрежовото напрежение е значително спаднало. Горелката в този случай се блокира, а за решаване на проблема е необходимо да се провери мрежовото напрежение и да се установи причината за спадането му. Мрежата може да спада при едновременно включване на няколко електроуреда.

Ако отоплителното устройство се пълни с вода с неподходящо качество, е възможно да се появи котлен камък и корозия. Също така използването на неподходящ топлоносител може да доведе до прегряване и повреда на газовия котел.

Понякога спадането на напрежението е свързано с нарушение на контактното съединение на местата на свързване на вътрешното окабеляване. Проблемът с липсата на мрежово напрежение може да възникне и при избор на кабел с недостатъчно сечение. Тези задачи трябва да решава самият собственик.

Често възниква ситуация на сезонно спадане на напрежението. Когато множество потребители едновременно включват отоплителна техника, а напрежението в разпределителната мрежа не е достатъчно, за да задоволи повишеното потребление. В такива случаи е необходимо да се обърнете към организацията, която осигурява електрозахранването.

Проблемите със спадането на напрежението в електрическата мрежа, захранваща енергозависимите устройства на котлите марка Висман, се решават чрез инсталиране на стабилизатор за газов котел.

Код на неизправност: CC

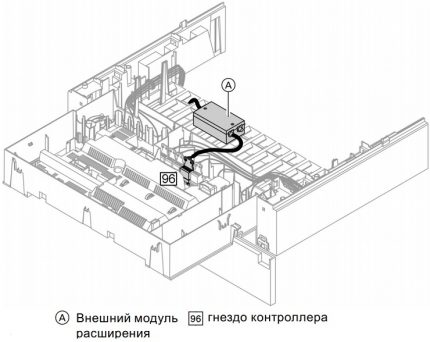

Грешката CC показва неизправност в работата на външния модул за разширение. Причина за появата на това известие за грешка е загуба на връзка между външния модул за разширение и контролера на устройството. Най-често отстраняването на неизправността позволява обикновена проверка на кабела, свързващ тези части.

Ако контактът се е разхлабил, кабелът трябва просто да се свърже отново. Ако кабелът е прекъснат или счупен, той трябва да се замени.

Код на неизправност: F02

Появата на код F02 на дисплея показва неизправност на горелката. Това цифрово-буквено означение се появява при задействане на ограничителя на температурата. В първи ред потребителят трябва да провери запълнеността на системата с топлоносител и да изпусне излишния въздух от циркулационната помпа и радиаторите.

Ако след извършване на тези процедури грешката продължава да се показва, то трябва да се провери ограничителят на температурата за неизправност. Също така е необходимо да се проверят свързващите кабели.

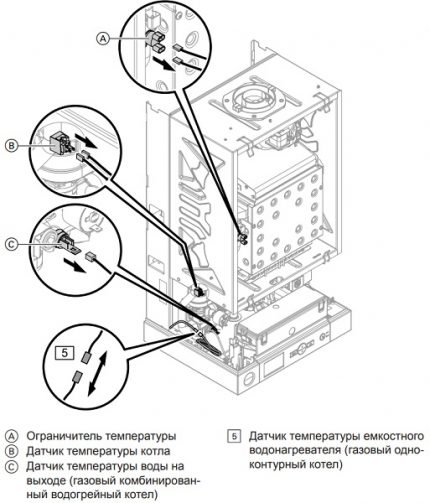

На схемата е изобразено местоположението на ограничителя на температурата и на други датчици на газовия котел Viessmann Vitopend 100-W

Проверката на ограничителя се извършва по следния начин:

• Изключват се кабелите на датчика;
• Определя се дали протича ток през ограничителя на температурата (това се прави с универсален измервателен уред);
• Неизправният ограничител трябва да се демонтира;
• Мястото на монтаж се намазва с топлопроводяща паста;
• Монтира се нов ограничител;
• Отблокирането се осъществява чрез натискане на бутоните MODE и OK до момента, когато започне да мига символът за нулиране на дисплея;
• Извършва се повторно запалване.

Ограничителят на температурата се проверява, за да се уверим, че след аварийно изключване не се извършва деблокиране на газовия горивен автомат при температура на водата в котела под 90 °C.

Код на неизправност: F03

Код F03 свидетелства за това, че сигналът за пламък се появява преди пускането на горелката. Ремонтът на газови котли Висман, които показват тази грешка, се състои в проверка и извършване на ремонт на йонизационния електрод.

Допълнително трябва да се проверят свързващите кабели. Необходимо е да се извърши изключване и повторно пускане на мрежовия прекъсвач. Също така може да се извърши гореописаната процедура за нулиране.

Код на неизправност: F04

Тази грешка показва липса на сигнал за пламък. В повечето случаи проблемът се решава след рестартиране на котела или извършване на нулиране. Ако този метод не помага, то трябва да се провери състоянието на двата електрода за запалване. След това се проверява йонизационният електрод. Възможно е те да имат механични повреди или да са променили положението си един спрямо друг.

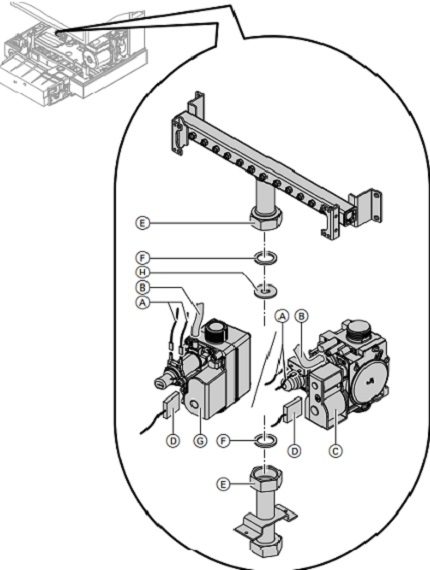

Смяната на газовата регулираща арматура се извършва по следния начин. Откачат се щекерите A, D и маркучът B. След това се отвиват накидните гайки E и се демонтира неизправната арматура C/G. След това се монтира нова арматура с уплътнение F и се извършват действията по монтажа в обратен ред.

След това трябва да се проверят свързващите кабели. Ако при огледа се установят повреди, то тези детайли трябва да се заменят с нови или да се извърши ремонт. Демонтажът на повредените изделия и монтажът на нови трябва да се извършват стриктно по инструкция.

Освен неизправности при запалване, възможни са проблеми с подаването на газ. Необходимо е да се провери налягането на газа, да се огледа газорегулиращата арматура. След това трябва да се диагностира запалването и модулът за запалване. Ако бъдат открити неизправности, е необходимо да се извърши подмяна или да се обърне към сервизен център за ремонт на части.

Код на неизправност: F05

Показва неизправност на горивния автомат. Грешката се появява, защото релето за налягане на въздуха при стартиране на горелката не се разтваря. Също така релето може да не се затваря при достигане на натоварването на запалване. За да се установи причината за неизправността, е необходимо да се огледа системата «Въздух/продукти на горене».

При нейния оглед могат да се открият следните проблеми:

• Коминът е обрасъл с лед. Отвеждането на продуктите на горене и постъпването се затруднява. Проблемът се решава чрез отстраняване на ледената наслоеност.
• Неправилно е инсталиран коаксиален комин. Необходимо е да се извърши правилен монтаж.
• Вентилаторът е повреден. В този случай трябва да се замени частта.
• Необходимо е да се замени разтопената тръба на Вентури.
• Изисква се подмяна на пресостата.

След подмяна на релето за налягане на въздуха грешката изчезва.

Код на неизправност: F08

Грешката е причинена от блокиране на релето на електромагнитния клапан. При това горелката на устройството не се включва.

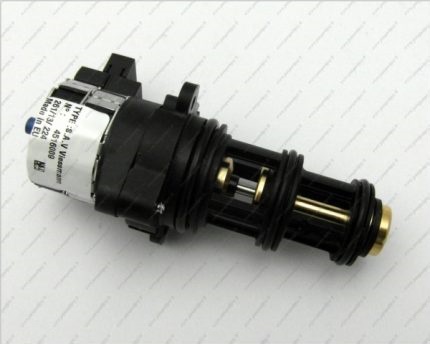

Благодарение на специалната си конструкция, електромагнитните клапани се повреждат изключително рядко. Проверката на тяхната работоспособност се извършва по няколко начина.

Необходимо е да се провери работоспособността на релето, самия клапан, както и на свързващите кабели. Блокирането може да отпадне след нулиране или рестартиране на устройството.

Електромагнитният клапан се проверява по огневи или инструментален начин. В първия случай е необходимо да се монтира нова термодвойка. След това да се запали запалката и да се доближи огън до края на термодвойката. Ако автоматиката реагира, то клапанът работи изправно. Във втория случай е необходимо да се демонтира датчикът, да се постави в ремонтния контакт и да се подаде напрежение. Ако клапанът се затвори, то автоматиката е в ред.

Код на неизправност: F10

При поява на тази грешка устройството продължава да работи в нормален режим. Код F10 сигнализира за късо съединение на датчиците на газовия котел. Необходимо е да се огледа датчикът за външна температура и датчикът за температура на помещението.

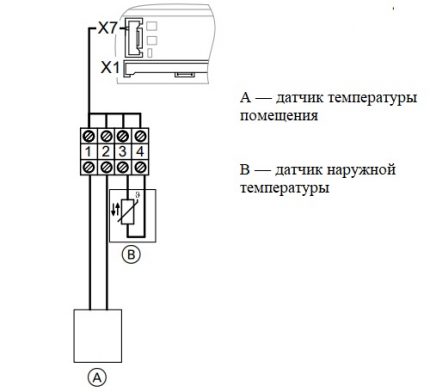

Свързващ кабел с датчиците. Проверката на датчика се извършва по следния начин. Отваря се корпусът на контролера. Откачват се кабелите на датчика. Измерва се съпротивлението, а показателите се сравняват с кривата.

Ако показателите имат значително отклонение, то датчикът трябва да се замени.

Код на неизправност: F18

Грешката възниква при разтваряне на един от двата датчика. Проблемът се открива при проверка на кабелите на датчика за външна температура и връзките на датчика за температура на помещението. Ако контактът се е разкачил, трябва да се свърже плътно обратно. Ако кабелите са повредени, те трябва да се сменят.

Код на неизправност: F30

Грешка F30 се появява при късо съединение на сензора за температура на агрегата. При появата ѝ потребителят трябва да прегледа сензора за температура на котела. Ако при външния преглед не се установи проблем, трябва да се изключат кабелите от сензора и да се измери съпротивлението. Ако при сравняване на стойностите на съпротивлението с кривата се установи силно отклонение, частта трябва да се смени.

Код на неизправност: F38

Тази грешка се появява при прекъсване на сензора за температура на котела. При появата ѝ е необходимо да се прегледа сензорът, да се установи мястото на прекъсване на кабела, да се смени или да се свърже кабелът.

Код на неизправност: F51

Показването на грешка F51 сигнализира, че котелът е спрял да загрява вода. Причината е късо съединение на сензора.

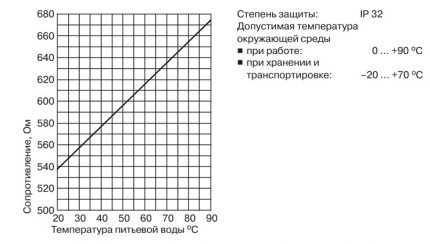

Проверката на сензора, измерващ температурата на водата на изхода, се извършва по следния начин. Първо се откачат кабелите. След това се измерва съпротивлението и стойностите му се сравняват с кривата. Ако се установи значително отклонение, сензорът трябва да се смени.

Сензорът за температура на водата на изхода се намира във водата вътре в контура за горещо водоснабдяване на газовия агрегат. Ето защо преди смяна и проверка на устройството е необходимо да се изпразни контурът.

Съпротивлението на сензора за температура на капацитивния бойлер също трябва да се провери и да се сравни с кривата. Преди проверката трябва да се изключи щепселът от кабелния сноп, който се намира на контролера.

Код на неизправност: F59

Причина за грешка F59 е прекъсване на сензорите. Необходимо е да се провери свързването на кабела на сензора за температура на водата, както и присъединяването на щепсела на сензора за температура на капацитивния бойлер. Ако се установи разкачване, трябва внимателно да се присъедини отново щепселът.

Код на неизправност: F70

Код за грешка F70 сигнализира за нарушаване на функционирането на външния модул. Грешката се показва поради късо съединение на температурния сензор на колектора S1, който се свързва към външния модул за разширение. При появата на този код трябва да се извърши проверка на сензора за неизправност.

Код на неизправност: F78

Грешката е свързана с прекъсване на сензора за температура на колектора S1, монтиран на външния модул за разширение. Необходимо е да се провери състоянието на кабелите на сензора и плътността на контакта.

Код на неизправност: F80

Тази грешка също сигнализира за неизправност в работата на външния модул за разширение. Причината е късо съединение на сензора за температура S2.

Необходимо е да се изключат кабелите на сензора и да се извърши проверка на неговото съпротивление. В случай на отклонение на стойностите от кривата, сензорът трябва да се смени.

Код на неизправност: F88

Грешката възниква при загуба на електрически контакт с долния сензор S2 на капацитивния бойлер, свързан с външния модул за разширение.

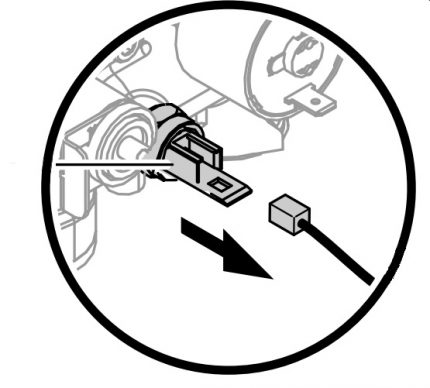

За проверка на сензорите трябва да се извади щепселът от контролера. След това съпротивлението трябва да се измери на клемите на сензора с помощта на мултиметър

Необходимо е да установите причината за прекъсването и да я отстраните.

Код на неизправност: F90

Грешка F90 сигнализира за късо съединение на горния температурен датчик S3 на капацитивния бойлер, монтиран на външния разширителен модул.

Ако при измерване с омметър се установи сериозно отклонение от кривата на съпротивлението, то датчикът трябва да бъде ремонтиран или заменен.

Необходимо е да се извърши диагностика на датчика.

Код на неизправност: F98

Грешката показва прекъсване на датчика S3. Необходимо е да проверите датчика за прекъсване, плътно да свържете кабелите или да ги замените в случай на установени механични повреди.

С кодовете на неизправности в работата и тяхното дешифриране, приети от производителя на котли с логотип Мастер Газ, ще ви запознае следващата статия, която ще бъде полезна както на реалните, така и на потенциалните собственици на уреди от тази марка.

Изводи и полезно видео по темата

Грешка F05 и начини за нейното отстраняване:

Грешка F02 на дисплея на котела Vitopend 100-W:

Всеки код на неизправност, който се появява на дисплея на газовия котел, обозначава наличието на проблем в конкретен възел на устройството. При извършване на ремонтни работи е необходимо задължително да изключите захранването на всички части на отоплителното устройство. Също така трябва да затворите газовия вентил и да спрете подаването на газ.

Елементите, които изпълняват защитни функции, не трябва да се ремонтират от съображения за експлоатационна безопасност. При повреда на компоненти Viessmann тяхната замяна трябва да се извършва само с оригинални фирмени части или резервни части, разрешени за използване от официалния представител на производителя.
