Ремонт на газов котел «Протерм»: характерни неизправности и методи за поправяне на грешки

Марката «Протерм» отдавна е известна на руския пазар: газовото оборудване изпълнява изправно функциите си по отопление и топла вода както на жилищни сгради, така и на малки промишлени обекти. Понякога техниката излиза от строя. Ако причината е в заводски дефект, е по-добре котелът да се замени веднага, но малките проблеми обикновено се отстраняват самостоятелно.

Ще разкажем за това как можете сами да извършите ремонт на газов котел «Протерм», като се ориентирате по данните от самодиагностиката и препоръките на производителя. Ще подскажем как да определите нарушение в работата на оборудването по код. Ще посъветваме как безгрешно да определите причината за повредата по разшифровката.

В представената от нас статия ще намерите описание на популярните позиции от моделната гама на котлите на тази марка. Ще се запознаете с характерните нарушения в работата на агрегатите за отоплителни системи и с начините за отстраняване на неизправности.

Преглед на сериите на марката «Протерм»

Ако разглеждаме оборудването, работещо на газ, то по място на инсталиране всички котли могат да се разделят на две големи категории:

• стенни – «Рис кондензационен» («Lynx Condence») и «Рис» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
• подове – «Мечок» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».

Въпреки турското и беларуското сглобяване, качеството на техниката е по европейски високо.

Сред стенните модели – 1- и 2-контурни, атмосферни и турбо, с мощност 11-35 kW.

Подови модели са изработени от стомана или чугун, оборудвани с инжекционни или вентилаторни горелки, могат да работят на природен и втечнен газ. Диапазонът на мощност е широк – 12-150 kW – затова изборът на уред за конкретни условия не е труден.

Основното предназначение на оборудването е организация на топла вода и отопление в частни жилищни домове, а някои агрегати са проектирани за промишлено приложение.

Всяка от сериите притежава отличителни черти, отнасящи се до дизайна, габаритите, начина на инсталиране, техническите характеристики, допълнителните функции:

• «Рис» – кондензационните модели работят с 12-14% по-икономично от некондензационните, поради което са признати за енергийно ефективни уреди за отопление на вили и къщи.
• «Пантера» – последните модели се произвеждат с удобна комуникационна шина eBus и обновена система за безопасност.
• «Ягуар» – основните предимства се смятат ниската цена на уреда и възможността за разделно регулиране на два кръга – отоплителен и за БГВ.
• «Гепард» – популярен стенен модел, който може да се инсталира както извън града, във вила или къща, така и в градски апартамент.
• «Медвед» – сред представителите на различните серии – надеждни уреди с вграден бойлер, чугунен топлообменник и мощност до 49 kW.
• «Бизон NL» – универсални модели по отношение на използваното гориво: работят еднакво ефективно на газ, мазут или дизелово гориво, мощност – до 71 kW.
• «Гризли KLO» – могат да отопляват частни домове и офисни помещения с площ до 1500 m², максимална мощност – 150 kW.
• «Вълк» – електронезависим котел със стоманен топлообменник, стабилно подава топлина във вили и жилищни домове дори при липса на електроенергия.

По отзиви на потребители, уредите «Протерм» са надеждни, ефективни, удобни за монтаж и експлоатация, а при редовно обслужване почти не дават повреди.

Въпреки това здравите материали, доброто гориво и отличният монтаж не дават гаранция за безупречна работа, поради което котлите на всички изброени серии рано или късно изискват подмяна на части, почистване или ремонт.

Кодове за грешки и начини за тяхното коригиране

Благодарение на функцията за самодиагностика съвременните котли сами определят неизправностите, а информацията под формата на цифрови или буквено-цифрови кодове се извежда на електронен дисплей. Като се разбере какво означава даден код, може да се намери в таблицата, поместена в инструкцията за монтаж и експлоатация.

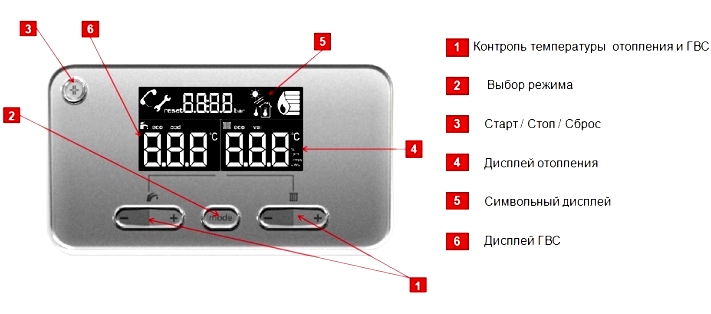

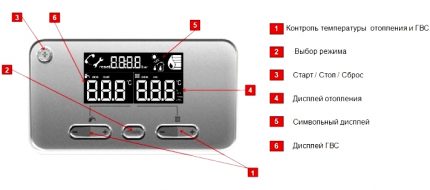

Пример за електронен дисплей на котел Пантера с три цифрови блока. На двата долни цифрови дисплея се изписват кодове за грешки на системите за отопление и БГВ.

Марката «Протерм» произвежда множество модификации под различни серии, и кодовете за грешки при различните модели може да не съвпадат. За да уточните значението, задължително изучавайте документацията на своя уред.

Нека разгледаме грешките на газовите котли «Протерм», които се срещат най-често при популярните модели.

Модели «Ягуар 11» и «Ягуар 24»

Основните проблеми, с които се сблъскват потребителите, се отнасят или до повреди на сензори, или до промени на работни показатели до критични. Нека разгледаме грешките на газовия котел «Протерм Ягуар», представен от два популярни модела с мощност 11 kW и 24 kW.

Например, при прегряване на топлоносителя до +98°C котелът спира своята работа, а на дисплея се извежда грешка F01.

Често функционирането се нормализира, когато температурата се върне към допустимите работни параметри. За да възобновите работата, трябва да рестартирате котела, като натиснете бутона «Reset» или «Старт».

Често не се извършва запалване, като при опити отново да се запали пламък се появява грешка F04. Причините могат да са две: повреда на електрода за йонизация или спиране на газоподаването.

Най-лесно е да проверите дали газовият кран е отворен. Ако всичко с подаването на гориво е наред, проблемът е в системата за йонизация, която не всеки може да ремонтира сам. Производителят препоръчва да се обърнете към сервизен център.

За блокиран димоход на газов котел сигнализира код F05. Ако подаването на въздух се възобнови, агрегатът ще продължи работа. Същата грешка говори за промени в напрежението: ако то падне под 165 V, работата на котела се прекратява до стабилизиране на работните параметри.

Кодовете F02, F03, F09 известяват за неизправност на различни датчици.

Ако при повреда на датчика за топла вода апаратът още ще работи, то излизането от строя на останалите датчици ще спре неговото функциониране.

Смяната на елементи изисква майсторство и опит – и ако Вие не ги притежавате, препоръчваме да се обърнете към сервизен център.

Доста често на дисплея се появява грешка F10, свързана с налягането. Една от причините е повреда на датчика за налягане, чиято подмяна е по-добре да се повери на газовите техници, с които е сключен договор за обслужване и доставка на газ. Но ако проблемът е в изменение на параметрите на налягане, ситуацията може да се поправи самостоятелно.

Работният диапазон на налягане е 1–2 бара. Ако стойността падне под 0,3 бара или се повиши над 2,7 бара, агрегатът спира. За да го върнете отново към работа, трябва да върнете работните параметри.

Как се прави:

• намерете в долната част на котела, близо до контурните патрубки, вентила за подхранване;
• завъртайте го обратно на часовниковата стрелка, докато налягането не се нормализира;
• затворете вентила, като го завъртите по часовниковата стрелка – при незатворен вентил налягането ще продължи да расте.

По-добре се стремете към показател 1,5 бара – положителните резултати от действията веднага ще се отразят на дисплея. Ако прекалите и вдигнете налягането до 2,5 бара, котелът отново ще спре да работи. По време на подхранване не трябва да прекъсвате патрубките, към които са присъединени тръбите за топла вода и отопление.

Подов котел «Мечок»

Голямата част от неизправностите на газовия котел «Медвед» се отстраняват по два начина:

• автоматично, след отстраняване на причината (например, F.10 – късо съединение на температурния датчик в контура за подаване на вода, F.73 – късо съединение на корпуса или изключване на хидравличния пресостат и др.);
• чрез натискане на клавиша за отстраняване на грешка, който се намира на контролния панел (например F.20 – сигнал от ограничителя на температурата, F.28 – липса на запалване при първото стартиране и др.).

Някои повреди или грешки могат да бъдат коригирани/ремонтирани ръчно, без да се обръщате към представители на газоснабдителната и обслужващата компания.

Ако котелът отказва да се включи и да работи, не загрява вода, причините за такова «поведение» са много.

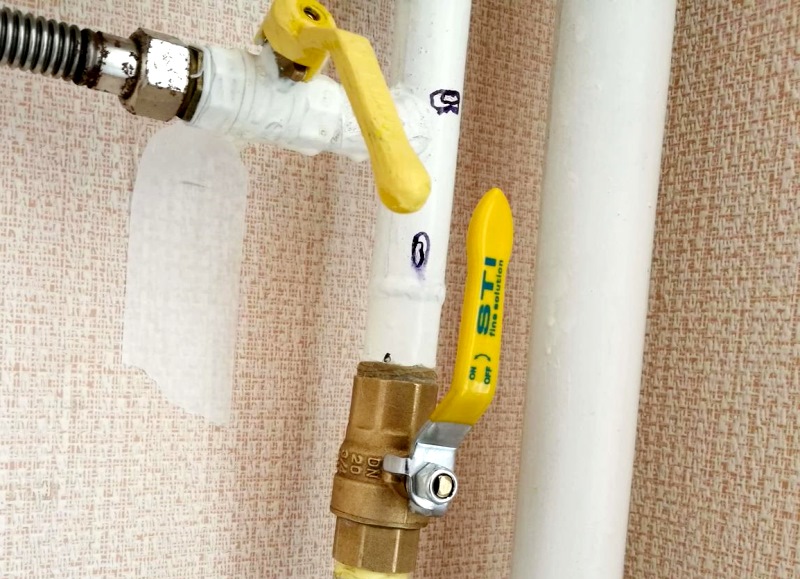

Възможно е просто да е затворен газовият кран или да е изключено електрозахранването – тогава е достатъчно да завъртите дръжката на крана или да възобновите подаването на електроенергия, а след това да повторите процедурата по запалване.

Понякога котелът «протестира» поради неправилни настройки на температурата – необходимо е да регулирате температурата на захранващия тръбопровод, както и температурата на горещата вода. Ако налягането е недостатъчно, трябва да долеете вода, а при наличие на въздушни тапи да изпуснете въздуха от радиаторите.

Ситуацията се променя, ако една от функциите остава в сила, а втората отказва. Например, агрегатът загрява вода в контура за БГВ, но отказва да отоплява дома. Най-вероятно настройките на програмата са се разредили и котелът «смята», че в помещението така или иначе е достатъчно топло. Трябва да регулирате изчислената температурна стойност в дома и отоплителният контур ще се стартира.

Ако, напротив, отоплението е нормално, а от крана за гореща вода тече студена, необходимо е да повишите температурата на горещата вода.

Един от най-тревожните сигнали – вода под агрегата или до него. Това говори за нарушаване на херметичността. Най-вероятно няма да се справите сами и за решаването на проблема ще са необходими специалисти.

Ако котелът неочаквано се е изключил, а на дисплея се е появил код F.20, производителят препоръчва да отблокирате предпазния ограничител на температурата.

Ред на действията:

• Изчакайте, докато агрегатът изстине.
• Използвайки схемата на уреда, свалете предната облицовка от корпуса.
• Намерете достъпа до предпазителя под разпределителната кутия.
• Завъртете и свалете капачето.
• Натиснете щифта максимално дълбоко.
• Натиснете клавиша за отстраняване на грешката.
• След като се уверите, че котелът е заработил, поставете обратно лицевия панел.

При редовно повторение на проблема е по-добре да се обърнете към сервиза.

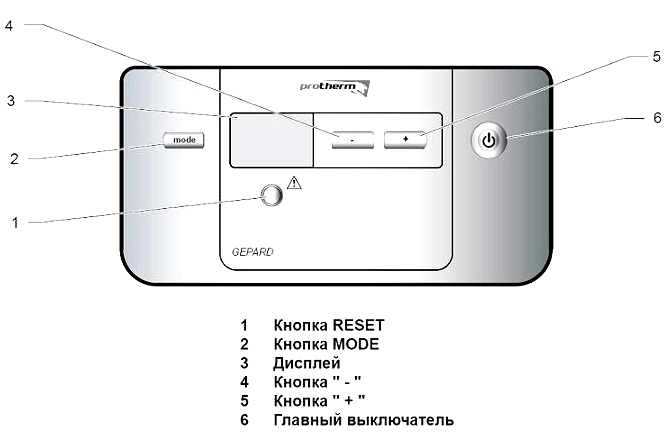

Стенен котел «Гепард»

Кодовете за грешки и препоръките за тяхното отстраняване при всички настенни котли «Протерм» са сходни, но има малки разлики, тъй като се различават и техническите характеристики.

Например, диапазонът на работното налягане е от 0,8 бар до 2 бар, така че едва след спадане на показателите под 0,8 бар агрегатът ще изведе грешка. За да заработи отново устройството, трябва да долеете вода в отоплителната система.

Как да напълните отоплителната система:

1. Отворете термостатичните вентили.
2. Отворете устройството за пълнене.
3. Бавно вливайте вода, докато налягането в мрежата не достигне работните параметри.
4. Отстранете въздуха от радиаторите.
5. Затворете уреда за пълнене.

По време на процедурата не забравяйте да следите промените в стойностите на налягането на дисплея.

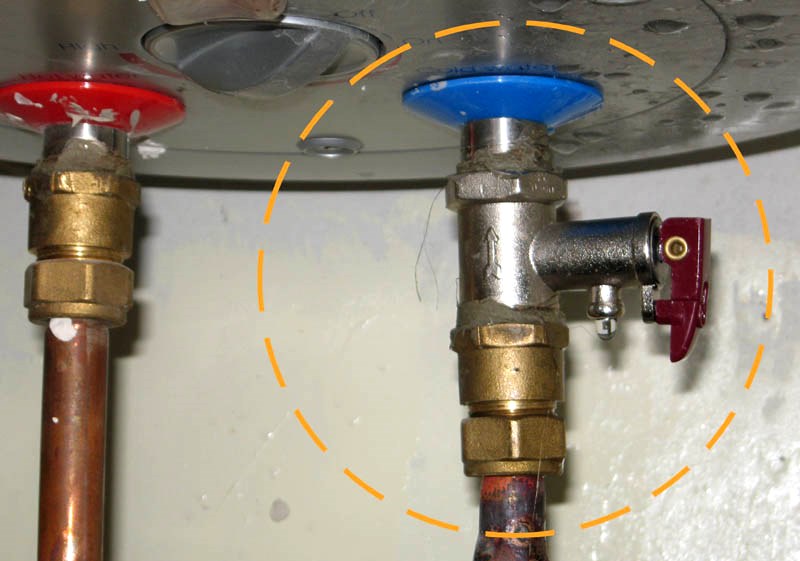

Максималният праг, при достигането на който котелът спира, е 2,8 бара. Ако това се случи, трябва да се намали налягането чрез изпускане на вода през предпазния клапан.

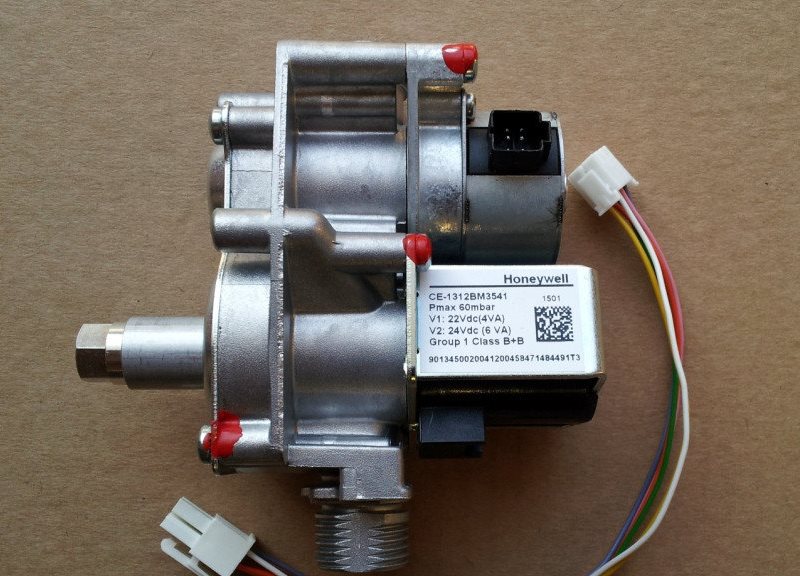

Една от честите грешки е повредата на клапана, регулиращ налягането на газа (грешка F.28-29), затова ще разгледаме как да поправите самостоятелно газовия клапан „Протерм“.

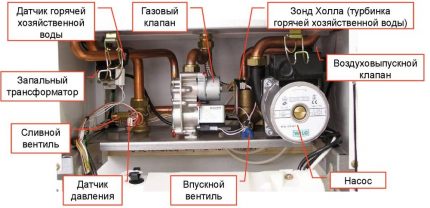

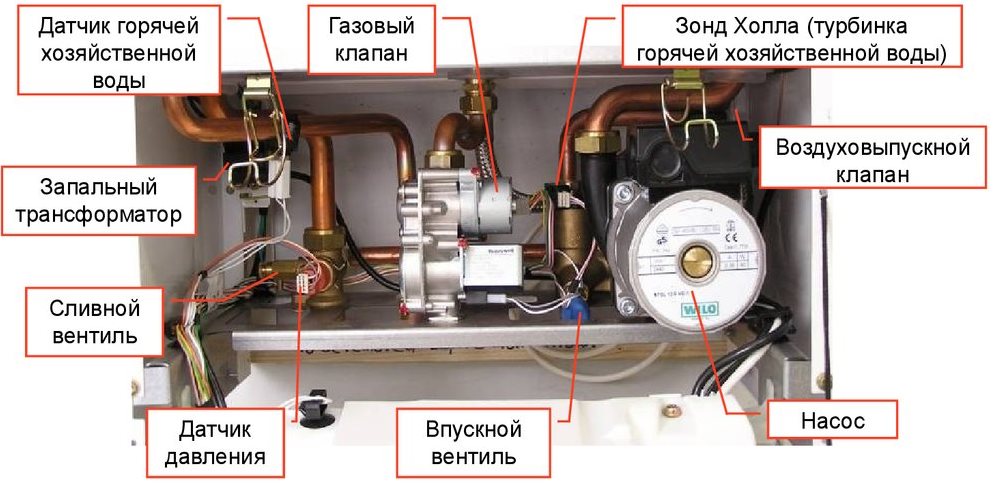

Необходимо е да изключите подаването на газ на входа и електрозахранването. След това да свалите предния метален панел, да намерите за ремонт газовия клапан и внимателно да го отвинтите.

Газовият клапан представлява сложна част, състояща се от няколко малки елемента – някои от тях могат да се свалят за почистване или подмяна.

Ако клапанът просто се е запушил от гориво с лошо качество, трябва да го разглобите и да избършете всички елементи, като внимавате. Ако запушването е настъпило поради износване и разрушаване на частите, клапанът трябва да се смени. Най-често се чупят пластмасовите елементи, които могат просто да се сменят.

Причината може да се крие не в самия клапан, а в системата на електрозахранването – трябва да проверите всички контакти и да се уверите в стабилното подаване на захранване.

За отстраняване на грешките на газовия котел „Протерм Гепард“ трябва да се обърнете към техническата документация, в която са изложени съветите на производителя. При повреда на сензорите на газовия котел и други елементи се изисква тяхната подмяна.

Ако не сте в състояние самостоятелно да смените термосензорите, електронната платка, детайлите на арматурата, по-добре се обърнете към сервизен център. Докато агрегатът е в гаранция, също не трябва да се занимавате с ремонт самостоятелно.

Изводи и полезно видео по темата

Препоръки за ремонт на котела „Протерм Гепард“:

Потенциални проблеми на котела „Пантера“ и тяхното решение:

Почистване и диагностика на котела „Медвед“:

Със самостоятелен ремонт се занимават две категории хора: домашни майстори-занаятчии, на които това носи удоволствие, и притежатели на техника, които се опитват да спестят от викането на специалист. Ако не принадлежите към тези групи, препоръчваме при сериозна повреда веднага да се обръщате към сервизен център.

Професионалният ремонт винаги е по-скъп, но по-надежден. За монтажа на нови части се дава гаранция, а за всички действия по подмяна, ремонт или почистване отговорността поема представител на обслужващата организация. Като цяло, в резултат на действията на опитни професионалисти се повишава и безопасността.
