Ремонт на клапана на газов котел: как да поправите агрегата, като отстраните характерните нарушения в работата

Газовите котли са надеждно оборудване, което снабдява с топлина и топла вода нашите крайградски къщи и част от градските апартаменти. За съжаление, и те не могат да работят съвършено без повреди. А сред нарушенията не рядко фигурират клапаните – устройства за защита и подаване на гориво в агрегатите.

Ще ви разкажем какъв ремонт на клапана на газов котел може да се извърши самостоятелно. В подробности ще разгледаме ситуациите, сигнализиращи за възникване на свързани с тях нарушения в работата. Ще ви подскажем дали си струва да положите собствени усилия или е по-добре да се обърнете към газовите специалисти.

В представената от нас статия ще намерите поетапни ръководства за възстановяване на работоспособността на газовите котли чрез ремонт или замяна на газовия, предпазния и трипътния клапан.

Разновидности на клапаните в газовия котел

Нормалната работа на газовото оборудване, предназначено за загряване на санитарна вода и подготовка на топлоносителя, се осигурява от широк набор от системи, части, устройства, всяко от които изпълнява точно възложената именно на него важна функция.

В конструкцията на газовите котли има следните видове клапани:

• Газов клапан. Компонент на газовата система, отговарящ за пропорционалното подаване на синьото гориво към газовата горелка, осигуряващ стабилен процес на горене в съответствие с командите на електронната платка. В състава на това електромагнитно устройство има още спирателни и регулиращи клапани.
• Предпазен клапан. Съставна част на хидравличната система, предназначена за изпускане на излишъка на топлоносителя от отоплителния кръг в случай на превишаване на нормативните стойности на налягането.
• Трипътен клапан. Детайл от хидравличната система само на двуконтурни котли. Пренасочва потока на подгряваната вода от отоплителния кръг към БГВ (битова гореща вода) по време на потреблението ѝ с хигиенни цели. В зависимост от класа на котела бива със сервопривод и без него.

Всички изброени видове клапани, участващи в работата на газовия котел, могат да бъдат заменени или ремонтирани в случай на повреда.

Нека се запознаем с технологията за възстановяване на тяхната работоспособност. След като усвоите простите ремонтни принципи и похвати, може значително да се увеличи срокът на експлоатация на самия котел.

Характерни повреди и методи за ремонт

Изброените по-горе видове клапани изпълняват нееднозначни функции и се различават по конструкция. Различават се и причините, поради които те стават неизползваеми, и начините за отстраняване на повредата.

Нарушения в работата на газовия клапан

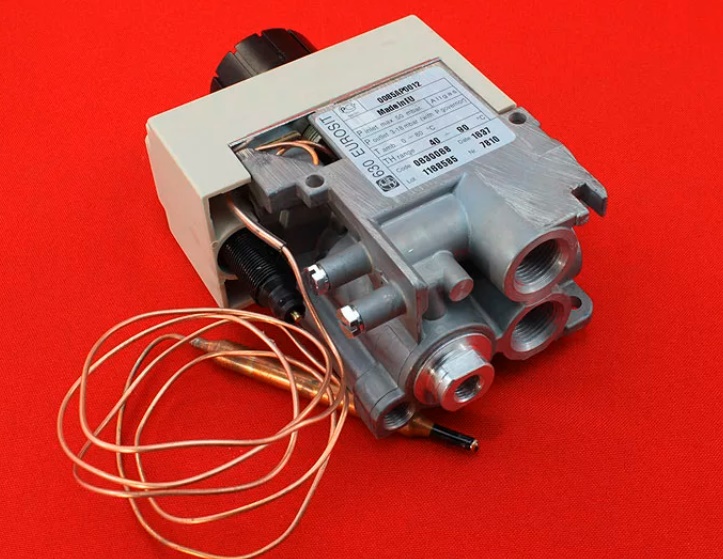

Основното предназначение на газовия клапан е регулиране на налягането на газа, който се подава през дюзите в горелката. Може да се настрои подаването така, че в камерата да постъпват от 25 до 100% от потока. Всичко зависи от това какъв тип газ предстои да се използва в работата на оборудването и колко въздух ще постъпва за нормално горене.

По същество това е електромагнитно устройство, чиято основна работа се осъществява само при свързване към електрозахранване. Обаче когато неговите електромагнитни намотки са обезточени, газовият клапан изпълнява функция на предпазна част. В този случай той плътно затваря каналите, по които се движи газообразното гориво.

Запаленото запалващо устройство въздейства на работната част на термодвойката, която започва да генерира ток. Генерираното електричество се предава на намотката на газовия клапан, която привлича металната шайба и отваря пътя на синьото гориво.

Генерираният от термодвойката на газовата колона или на котела за отопление заряд попада върху електромагнита (намотката) на газовия клапан, в резултат на което металната шайба на спирателния клапан се намагнитва към намотката. Шайбата отваря мембраната, за да може газът да премине към запалващото устройство и дюзите на горелочния блок.

При затихване или намаляване на пламъка под нормативните стойности термодвойката спира да генерира електричество. В резултат настъпва размагнитване на намотката, която държи шайбата. Каналите за подаване на синьото гориво се затварят.

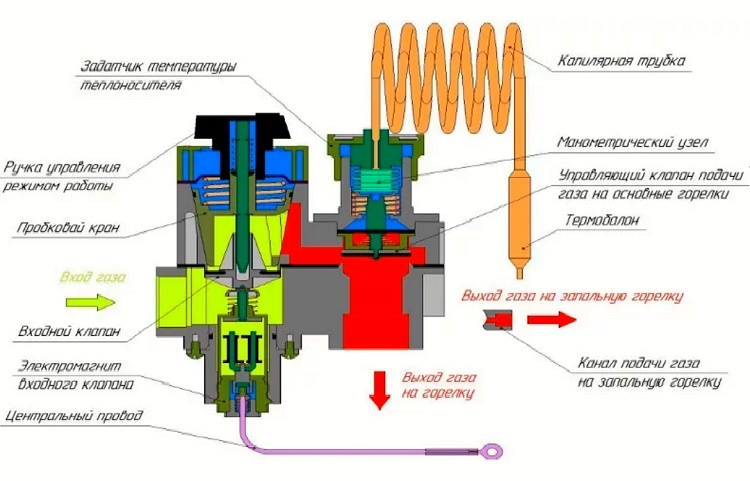

Ако към намотките на газовия клапан не постъпва ток, устройството херметично затваря канала за подаване на синьото гориво към горелката. Освен спирателния клапан в конструкцията на газовия кран има и регулировъчни приспособления, с помощта на които се извършва настройка на минималния и максималния поток газ.

За необходимостта от вземане на мерки ще сигнализира спадането или повишаването на статичното налягане, т.е. налягането на входа при неработещ котел. За агрегатите, преработващи магистрален газ, то трябва да бъде не по-ниско от 17 mbar. За котлите, захранвани с втечнено гориво, – не по-ниско от 35 mbar.

В списъка на типичните повреди на газовия клапан са изброени:

• Нарушения в електрическата верига, захранваща електромагнитното устройство. В този случай цялото окабеляване и контактите в зоните на свързване трябва да се проверят с мултицет. При установяване на прекъсване то се отстранява по банален начин: чрез смяна на повредения проводник, почистване и затягане на контактите.
• Запушване на газовия клапан. Каналите на устройството могат периодично да се запушват с минерални частици, постъпващи заедно с некачествен газ, елементарни сажди и калциеви соли, образуващи се в случай на наличие на кондензат в доставяното гориво. Помага най-простото механично почистване.
• Повреда на термодвойката. Често изисква пълна подмяна поради пълно изгаряне на работния край. При това към електромагнита изобщо не се предава ток, като следствие котелът не се запалва изобщо или се блокира след няколко минути работа.
• Механично увреждане на газовия клапан. Например на горепосочената шайба. Тя или престава да приляга плътно и да осигурява херметичност, или не реагира на регулиране, поради което в камерата постъпва неконтролиран обем газ. За отстраняване се извършва подмяна или на клапана, или на повредената част.
• Късо съединение с корпуса на намотката на електромагнитната бобина. Най-често се случва поради краткотрайно прегряване и последващо разтапяне на пластмасовата втулка, върху която се навиват навивките на електромагнита.

Ясно е, че списъкът на всички повреди може да се раздели на две групи: нарушения в електрическата част и механично увреждане на детайлите.

В продажба газовите котли постъпват с изпълнени в заводски условия настройки за потребление на магистрален газ. Те се променят в случай на коригиране на разхода на газообразно гориво или в случай на прехвърляне на котела за работа от втечнена газова смес.

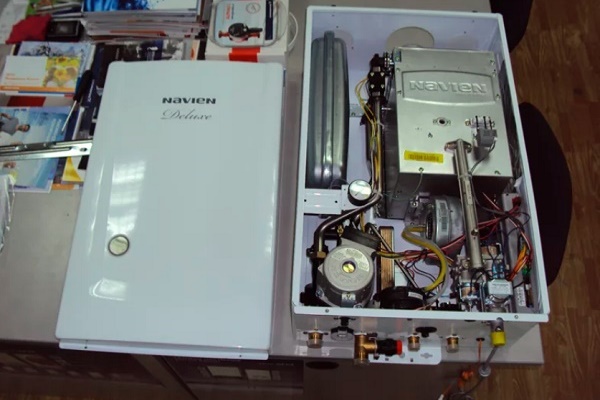

Веднага предупреждаваме, че при провеждане на каквито и да било ремонтни дейности, за които ще трябва да се сваля корпусът на агрегата, автоматично лишава собственика от правото да се възползва от гаранцията на производителя. Освен това, нито фирмата, нито организацията, с която е сключен договорът за обслужване, няма да носи ни най-малка отговорност за негативния резултат.

Случва се вместо да разбере как да поправи правилно електромагнитния клапан на газовия котел, собственикът на уреда упорито се опитва да го включи. При това непрекъснато натиска бутона на устройството за подаване на газ, опитвайки се да запали горелката. Постъпването по този начин е категорично забранено.

Ако самостоятелно се отваря път на газовия поток, горелката на котеля пак няма да се запали. Но газът неконтролируемо ще навлезе в помещението, докато собственикът държи пръста си буквално „на спусъка“. Какво заплашва това? В най-добрия случай – леко отравяне, в най-лошия – експлозия.

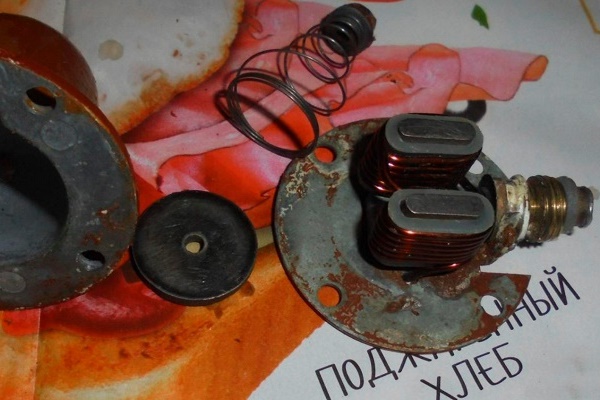

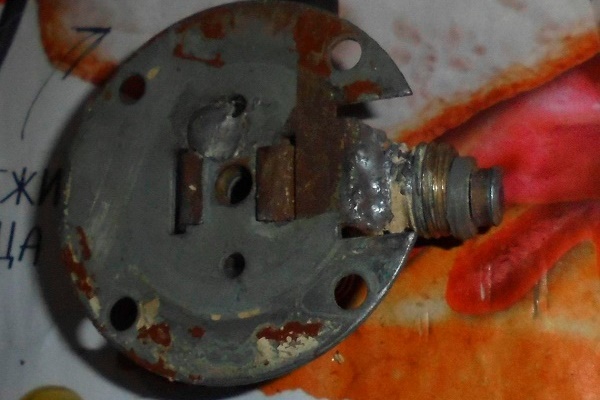

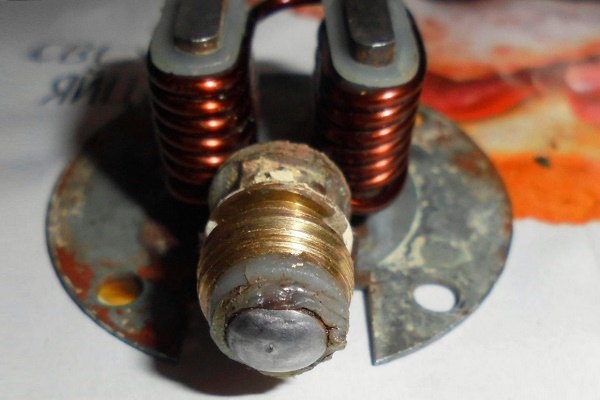

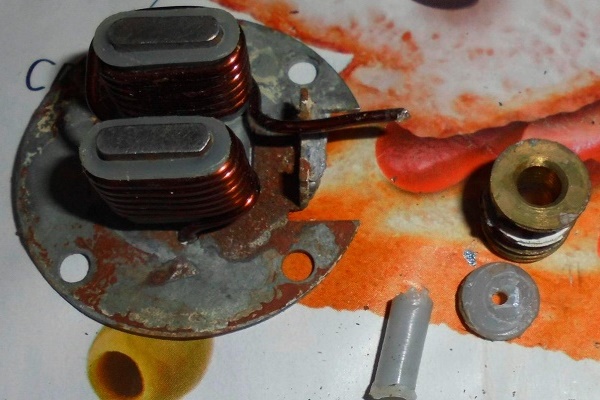

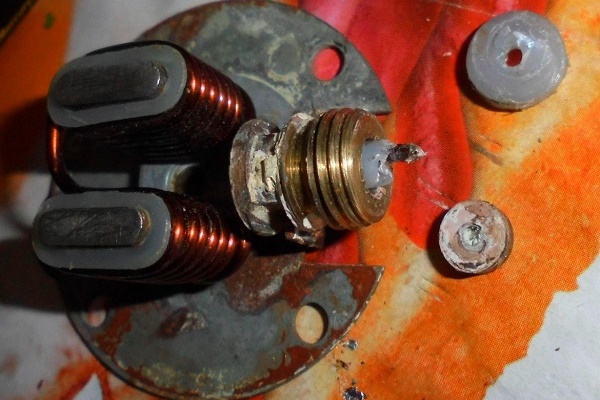

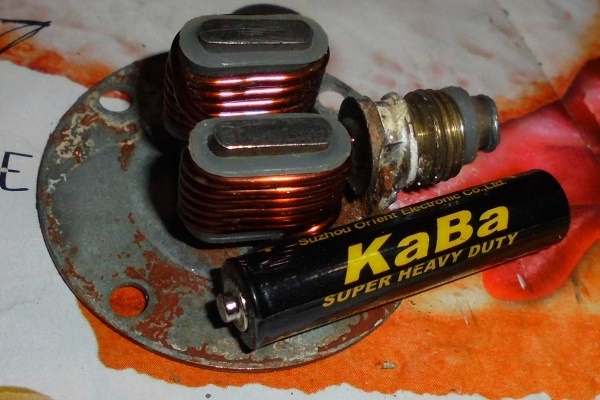

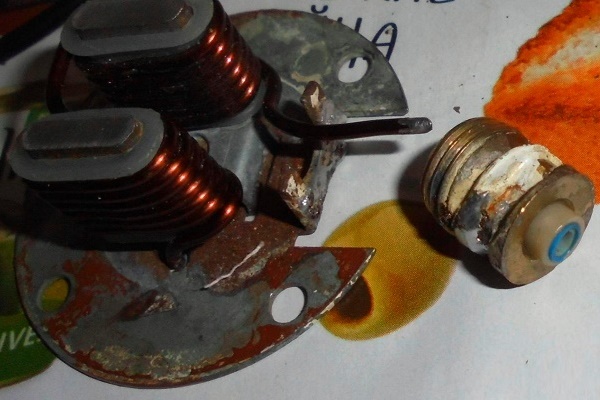

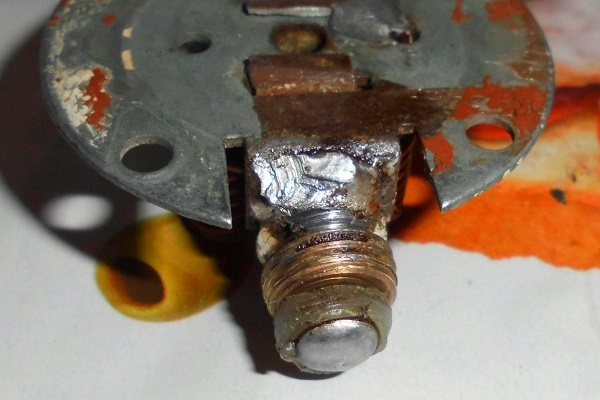

Следващият подбор от снимки ще ви запознае със стъпките за възстановяване на електромагнитната бобина на газовия клапан:

Ремонтирането на клапана на газовия котел не е много лесно, но е много по-евтино, отколкото да купувате и поставяте ново оборудване за подготовка на топлоносител и гореща вода.

След завършване на ремонта, с цел профилактика, всички компоненти на газовата система трябва да се почистят от замърсявания. От местата на запояване трябва да се отстрани флюсът, като се използва предназначеният за това разтворител. След това трябва да се провери работоспособността на клапана, като се захрани от батерия от 1,5 V.

Проблеми с предпазния клапан

В конструкцията на стенен газов котел от ново поколение задължително има поне един предпазен клапан. В газовите колонки и старите подови отоплителни уреди той не беше предвиден. Смяташе се, че това защитно устройство трябва да се монтира на тръбопровода след котела.

Двуконтурните агрегати, които обслужват отоплителната система и клоновете за подаване на санитарна вода, могат да бъдат снабдени с чифт предпазни клапани. Единият се поставя на отоплението, а вторият – на тръбопровода за БГВ. И в двата случая това устройство се отваря леко при превишаване на налягането в системата и изпуска излишната вода. След това автоматично се затваря.

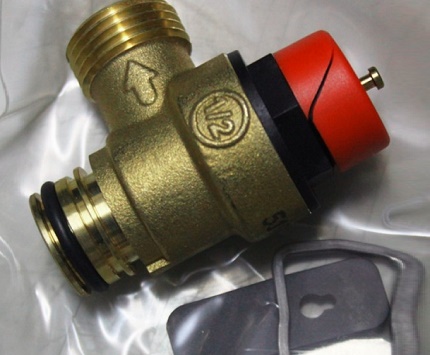

Няма смисъл да се ремонтира предпазният клапан, тъй като в повечето случаи повредите му са свързани с появата на пукнатина в корпуса или срязване на резбата, което нарушава херметичността. Това устройство просто се сменя.

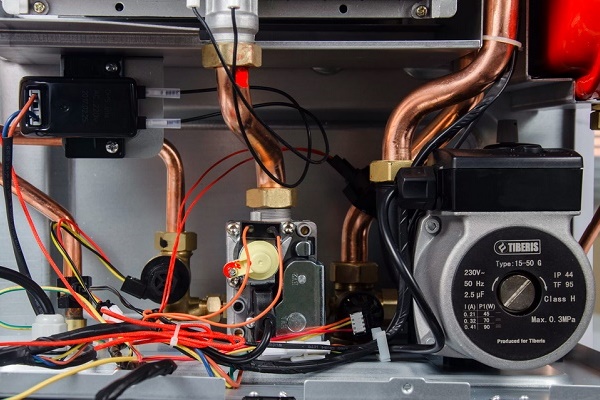

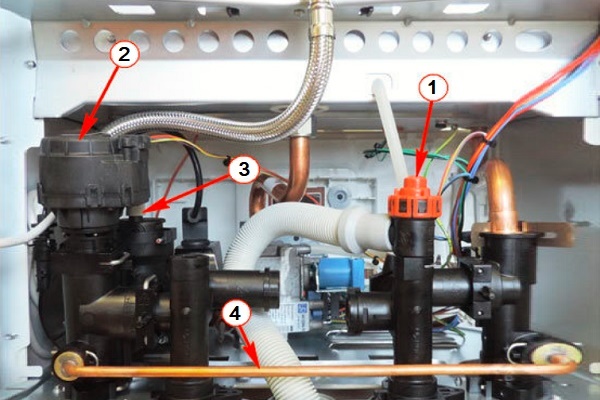

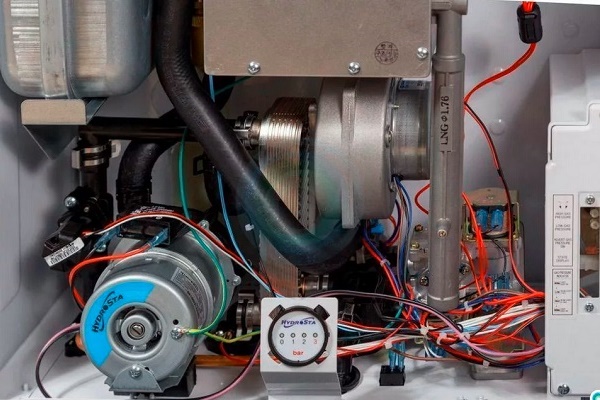

За проблеми с предпазния клапан собствениците на газовия котел ще уведоми теч в областта на разположението на това защитно устройство. То се намира в долната част на агрегата, недалеч от циркулационната помпа. С точното разположение ще запознае техническият паспорт.

При наличие на сериозна повреда няма смисъл да се ремонтира предпазното устройство. Извършва се само смяна. Ако под уплътнителя или в механичната част е заседнало песъчинка, има резон просто да се разглоби и отново да се сглоби приспособлението.

Неизправности с трипътния клапан

Повтаряме – с трипътни клапани се снабдяват само двуконтурни котли. Тяхната задача се състои в пренасочване на потока вода от отоплението към БГВ и обратно. По-точно, водата по команда на трипътния кран постъпва в пластинчатия топлообменник за последващо подаване към точките на водоразбор или в основния топлообменник, свързан с отоплителната система.

Нарушения в работата на трипътния клапан могат да се определят:

• По намаляване на температурата на топлоносителя в отоплителния кръг.
• По студена вода, постъпваща в санитарните уреди при работещо отоплително оборудване.
• По липса на ефект на превключване, т.е. по нагряване само на топлоносителя или само на санитарната вода.

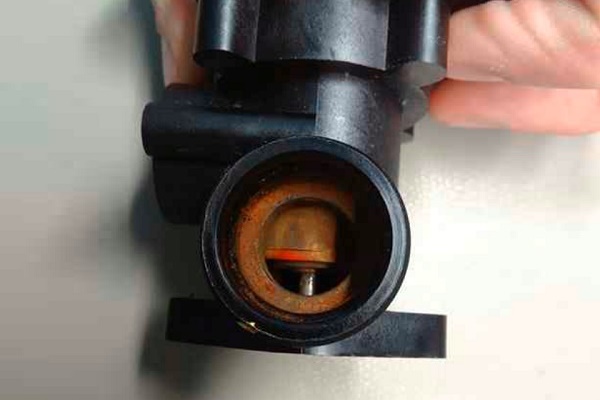

Най-честата причина за повреда на трипътния клапан е появата на минерални отлагания по вътрешните стени на устройството. Това се случва поради най-обикновено запушване, поради това, че на водопровода преди газовия котел не е поставен филтър.

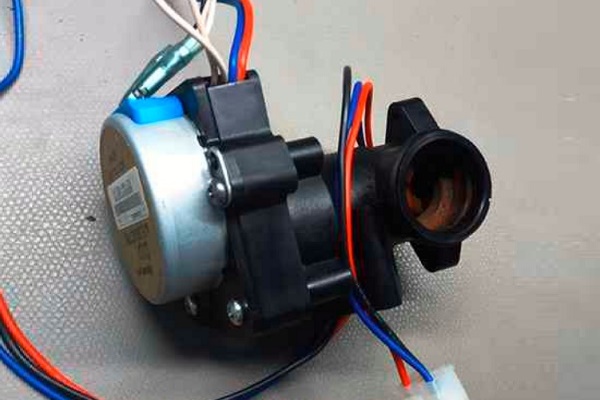

Значително по-рядко изгаря сервоприводът или излизат от строя отделни негови компоненти. При установяване на неизправности с привода ще се наложи да се смени изцяло трипътният кран. Той се подбира според спецификацията, посочена в техпаспорта от производителя на агрегата.

Въпреки това не е необходимо безпощадно да се изхвърля устройството за превключване в случай на отказ да работи. Работоспособността на такъв прибор може да се опита да се възстанови, за да се остави като резервен апарат.

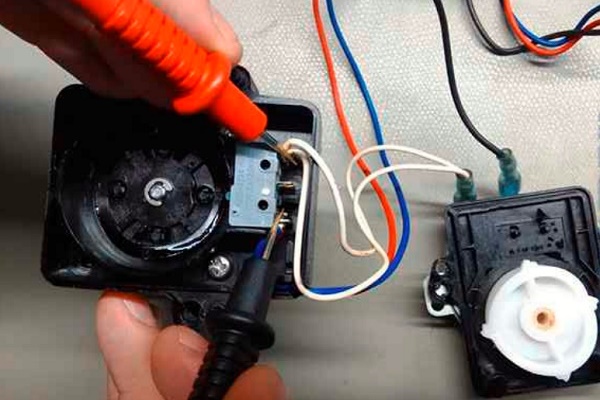

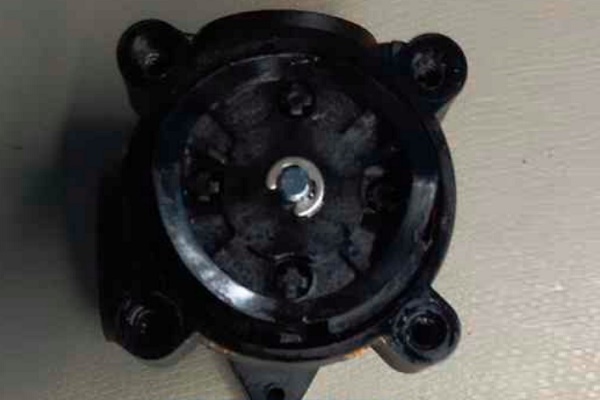

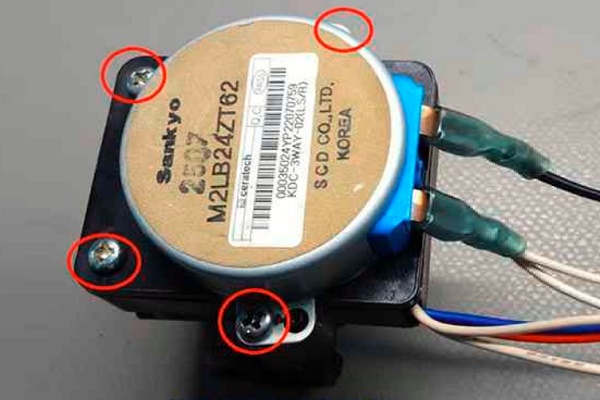

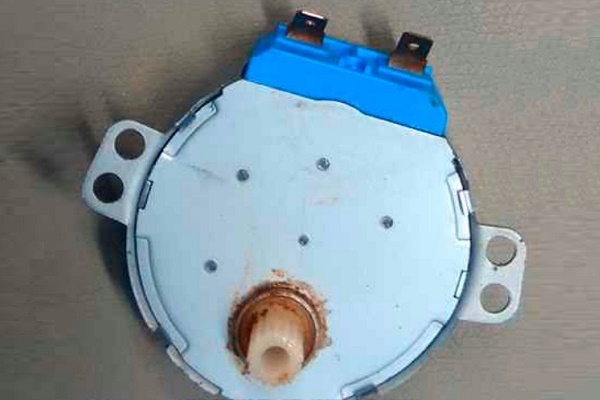

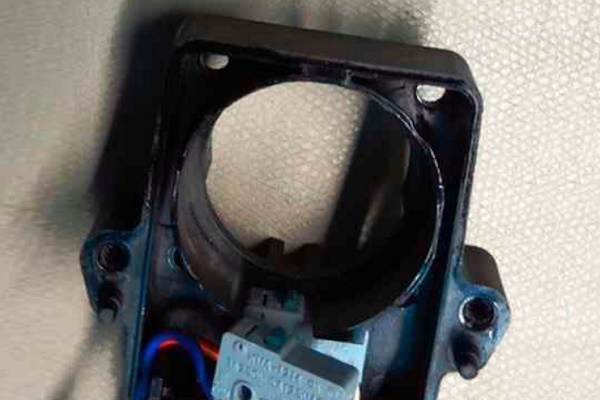

Етапите на ремонт на трипътния клапан са подробно изложени в следната фото-галерия:

Не забравяме, че устройството за пренасочване на водата е свързано към електрозахранването. Значи, ако самият клапан не е повреден, неизправностите могат да бъдат в проводката. Те се отстраняват по елементарен начин: първо проверяват проводката с тестване за непрекъснатост (прозвонка), след това сменят повредения провод.

Ако всичко е наред с проводката, трябва да се проверят контактите. Всички места на съединения се проверяват с мултиметър. За профилактика те трябва да се разединят, да се избършат със спиртосъдържащ състав, отново да се свържат, като се затегнат с усилие.

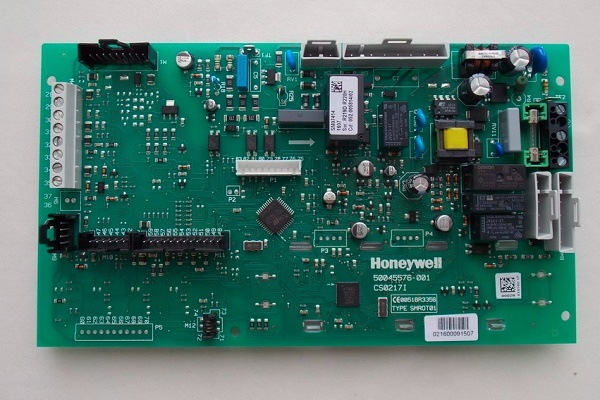

Случва се в отказа на трипътния кран да изпълнява работа да не е виновен самият той, нито електропроводката, а електронната платка, която изпраща командите. В сервиза, разбира се, могат да я възстановят, да сменят изгорелия резистор. Но най-често я сменят изцяло с аналогичен модел.

Изводи и полезно видео по темата

С устройството на газовия клапан, причините за нарушенията в работата и методите за ремонт ще ви запознае следният видеоклип:

Решение на проблема с трипътния клапан на газовия нагревателен агрегат:

Разглобяване и почистване на предпазния клапан:

Ремонтът на клапаните на газовото оборудване ще позволи значително да се удължи експлоатационният срок на агрегатите. Да ги поправите е значително по-лесно и евтино, отколкото да купите нов модел. Не всички ремонтни операции се препоръчва да се извършват самостоятелно, но най-простите действия са напълно достъпни за домашните майстори.

Искате ли да споделите собствен опит в делото за възстановяване на работоспособността на клапаните на газовия котел? Разполагате ли с полезна информация по темата на статията, която си струва да споделите с посетителите на сайта? Оставете, моля, коментари в разположения по-долу блок, задавайте въпроси, публикувайте снимки.
