Ремонт на газови котли Ferroli: как да намерите и поправите грешка в работата на агрегата по код

Основа на системите за автономно отопление най-често е надежден газов агрегат от отговорен доставчик. Но дори при продукция на фирми, високо котирани по качество на произвежданото оборудване, се случват проблеми. Понякога се налага да се извърши ремонт на газови котли Ferroli, с който могат да се справят не само газовиците, но и самите собственици.

Уредите от тази марка не се различават много един от друг по принцип на действие. Затова и възникващите проблеми при тях са типични. Пътищата за решаване на възникналите неизправности също са добре проучени.

Ще разкажем за това, как грамотно да определите неизправността. Ще помогнем да се ориентирате в проблемите и правилно да дешифрирате кода на грешката, появил се на електронния дисплей на агрегата. Спазването на нашите препоръки ще осигури на домашните майстори положителен резултат от вложените усилия.

Индикация на неизправности на различни модели

Котлите на фирма Ferroli са оборудвани със система за самодиагностика и при възникване на необичайна ситуация извеждат на потребителя код за грешка. Знаейки типа на неизправността, можете бързо да намерите причината за нейното възникване. Много повреди не изискват специални знания за тяхното отстраняване.

Всички проблеми, които възникват при работа на котлите Ferroli, производителят условно е разделил на 2 категории:

• Критични грешки, причиняващи пълно блокиране. Означават се с буква “A” пред кода. При възникване на такава неизправност е необходимо да се отстрани проблемът и да се рестартира котелът, като натиснете клавиша “сброс” или “reset”.
• Проблеми, причиняващи временно спиране на котела или на един от неговите възли. Означават се с буква “F” пред кода. Автоматиката очаква нормализиране на ситуацията, след което сама ще рестартира котела.

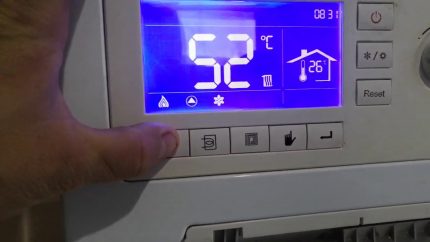

Информацията за кода на грешката може да бъде показана на LCD дисплея или на дистанционното управление. За старите модели можете да разберете типа на повредата по индикаторите.

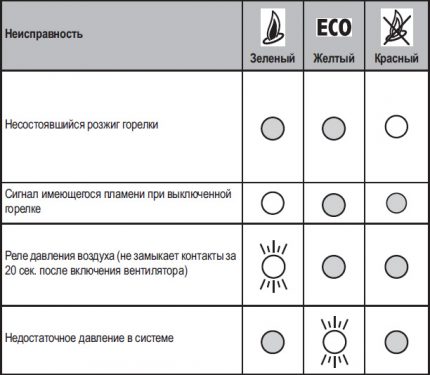

Ако котелът няма LCD дисплей, то типът на грешката може да се разбере по мигащите лампички. За всеки проблем в ръководството за потребителя е описана уникална комбинация на поведението на индикаторите.

Също така понякога на екрана се появява код, започващ с буква “D”. Това е техническа информация, предупреждаваща потребителя, че котелът преминава от един режим към друг.

Списък на грешки на газови котли Ferroli

По-долу е представен списък с неизправности на газовите котли Ferroli, сортирани по възходящ код на грешката. За всеки проблем са предложени начини за решаването му, като се започва от най-лесния.

Грешка A01 – горелката не се запали. Често срещан проблем, тъй като има много причини за възникването му:

• Недостиг на газ. Трябва да проверите дали цялата спирателна арматура е отворена. Ако газът е бил свързан наскоро, преди пускане на котела трябва да изпуснете въздуха.
• Недостатъчна мощност на запалването. Трябва да регулирате този показател според указанията в ръководството за потребителя.
• Неизправност на газовия клапан. Възможно е проводниците да са били свързани неправилно или да има дефект на кабела. Съществува и вероятност за неизправност на самия клапан, в който случай ще трябва да го замените.
• Проблем с електрода за йонизация. Трябва да проверите номиналната междина, която трябва да бъде около 3 мм, да се уверите в изправността на кабела и накрая да почистите тази част от мръсотия.

Ако нищо не е помогнало, тогава остава грешка на платката за управление. Въпреки че това е малко вероятно събитие, тъй като самодиагностиката добре идентифицира проблемите с електрониката на котела.

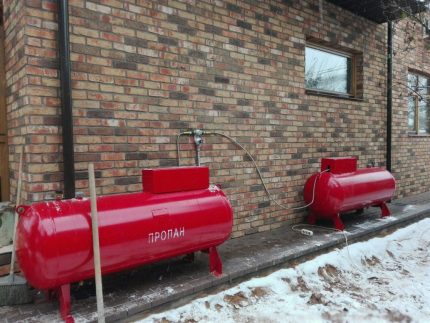

Недостатъчно налягане на втечнения газ може да бъде причинено от настъпването на студеното време. Това се случва, ако газхолдерът е напълнен с “лятна” смес. Котелът тук няма общо.

Грешка A02 – сигнал за наличие на пламък при изключена горелка. Най-вероятният проблем е изтичане на ток от веригата на електрода за йонизация. Трябва да проверите проводниците за физически повреди и късо съединение. Също така, причина за повредата може да бъде неизправност на платката на котела.

Грешка A03 – прегряване на котела. Най-вероятният източник на проблема е лоша циркулация на топлоносителя в контура.

Това най-често се случва поради три причини:

• образуване на запушване;
• наличие на въздух в системата;
• неизправност на вградената циркулационна помпа.

Във всеки от тези случаи ще се чува натоварена работа на помпата. Ако прокочаването на водата е нормално, тогава може да проверите самия температурен датчик и проводниците към него.

Грешка F04 – заработи димен термостат. Висока температура на изпускателните газове означава замърсяване на топлообменника. Също така, датчикът може да се задейства при възникване на ефект на преобръщане на тягата.

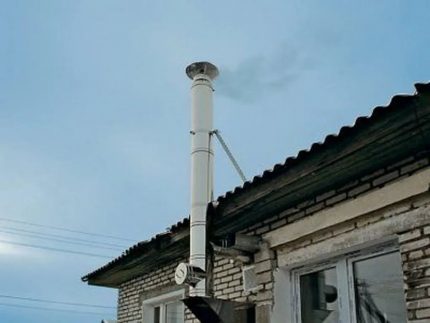

Основно неизправността се проявява поради проблеми с димохода на газовия котел. Това могат да бъдат както конструктивни грешни изчисления (малък диаметър на тръбите или силно ветрово натоварване на изхода), така и стесняване на прохода поради попадане на чужди предмети или натрупване на слой сажди. Затова на първо място трябва да се провери пътят за отвеждане на дима.

Към изчисляването на параметрите на комина за газовия котел трябва да се подходи сериозно. Пренастройката ще отнеме доста време, през което отоплението няма да работи.

Също така трябва да проверите настройката на температурата за сензора. Тя трябва да съответства на модела на котела. И накрая, възможна е повреда на самия сензор. В този случай ще трябва да го замените.

Грешка F05 – повреда в работата на вентилатора. В зависимост от модела, неизправността се определя или по показанията на натоварването на вентилатора, или по разкъсване на контактите на релето за налягане.

Трябва да се извърши проверка на следните възли:

• Комин. Проходът може да бъде силно стеснен поради конструктивна грешка, попадане на чужд предмет или неправилно подбрана диафрагма. В този случай ще настъпи стесняване на въздушния поток и ще се задейства релето за налягане.
• Вентилатор. Понякога той изобщо не стартира при запалване. Тогава трябва да проверите окабеляването, контактите или моторчето. Също така може да се повреди лагерът, тогава вентилаторът ще издава бръмчене, а лопатките му ще се въртят по-бавно.
• Реле за налягане. Контактите могат да се разхлабят или самият уред да се счупи.

Грешка A06 – огънят угасва веднага след запалване.

Съществуват две практически еднакво вероятни причини за възникване на грешката:

• Недостатъчно налягане в газовата магистрала. Необходимо е да проверите спирателната арматура. Ако тя е напълно отворена, а налягането е лошо, то трябва да се обърнете към доставчика на газ.
• Твърде ниска е зададена стойността на минималното налягане за газовия поток. Трябва да се извърши повторно калибриране.

Грешка F07 – неправилно е зададен един от параметрите на електронната платка. Ако автоматиката сама не се справя и газовият котел Фероли не стартира, то трябва да влезете в менюто и да проверите настройките.

При съвременните модели котли Фероли има усъвършенствана система за настройки. Понякога потребителят се увлича твърде много в моделирането, което води до грешки в системата.

Грешка F08 – прегряване на топлообменника на отоплителната вода (ОВ). Ако температурата в контура в продължение на 5 секунди бъде 100 °C или по-висока, този факт ще бъде регистриран. При често повторение ще възникне грешка A03. Ситуацията F08 не се показва на екрана и не води до спиране на процеса. Тя обаче остава в регистъра на събитията.

Грешка A09 – проблем с газовия клапан. Най-простата ситуация е свързана с прекъсване на захранването. В този случай трябва да проверите контактите или да смените проводниците. Възможно е също прекъсване или късо съединение вътре в клапана.

Грешка F10 – неизправност на температурния сензор на подаването на вода в контура. Възможни са 3 сценария:

• Разкъсване на контактите. Необходимо е да отделите конекторите, а след това отново да ги свържете плътно.
• Прекъсване на проводник или късо съединение. Трябва да проверите проводника със звънец/тестер. При потвърждение на проблема ще трябва да го замените.
• Прекъсване вътре в самия сензор NTC. Той трябва да се свали и да се тества за съпротивление.

Грешка F11 – неизправност на температурния датчик за гореща вода. Действията са аналогични на тези при грешка F10. Основната разлика между събития F10 и F11 е, че при проблем с ГВС котелът ще продължи да работи само в режим на отопление. А при проблем F10 котелът ще спре.

Съпротивлението на стандартния полупроводников температурен датчик (NTC) зависи от неговото нагряване. С помощта на обикновен омметър може да се определи неговата пригодност за по-нататъшна работа.

Грешка F14 – неизправност на температурния датчик на входа на водата в топлообменника. Ситуацията е аналогична на неизправност с код F10.

Грешка A16 – проблем с газовия клапан. Възниква, ако не се извърши гасене на пламъка в рамките на 5 секунди след команда за прекратяване на подаването на газ. Обикновено тази ситуация е причинена от проблем с електриката на клапана, поради което той ще трябва да бъде заменен.

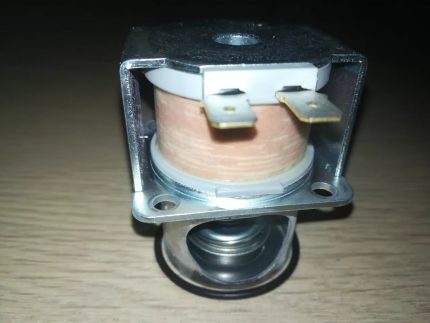

Най-честата проблема, причиняваща повреда на газовия клапан, е прекъсване в намотката на индуктивността. В този случай е по-лесно да се направи пълна замяна на детайла, отколкото да се търси мястото на пробив.

Грешка F20 – проблемът е свързан с общия контрол на качеството на процеса на горене. При това котелът не спира.

Сложна ситуация, тъй като причините за нейното възникване могат да бъдат много:

• Неизправност на системата за отвеждане на дима. Трябва да се действа както при грешки F04 и F05.
• Неизправност или неправилна работа на електрода за йонизация. Трябва да проверите номиналната хлабина, която трябва да бъде около 3 мм, да се уверите в изправността на кабела и накрая да почистите тази част от мръсотия.
• Неизправност на газовия клапан. Той ще трябва да бъде заменен.
• Неизправност на платката за управление. Замяна.

Грешка A21 – ако ситуация F20 възникне 6 пъти в рамките на 10 минути, то настъпва спиране на котела.

Грешка F34 – недостатъчно напрежение на мрежата. За различни модели е предвиден различен праг, но обикновено сигнал за лошо качество на тока възниква при 170-180 V. Работата при такива параметри на мрежата води до риск от повреда на електрониката на котела.

С цел осигуряване на безопасност и дълготрайност на скъпоструващото оборудване трябва да се приеме за правило, че газовият котел от Ферроли или друг производител не се включва във веригата без стабилизатор. Понякога на места, където често стават смущения в електрозахранването, за поддържане на автономно захранване е целесъобразно да се инсталира и система от акумулатори.

Газовият котел е свързан към мрежата чрез стабилизатор на напрежение. Ако в къщата има много скъпа електроника, вероятно е по-добре да инсталирате входен стабилизатор.

Грешка F35 – неправилно зададена честота на тока. Електрониката на котела работи при честота 50/60 Hz. Текущата стойност на електрическата мрежа трябва да се зададе в менюто.

Грешка F37 – разтваряне на контактите на релето за налягане за 5 или повече секунди. Ако стойността стане по-малка от 0.8 бара, котелът спира.

Такава ситуация възниква в два случая:

• Има изтичане на топлоносител. Трябва да проверите целия контур за течове. След отстраняване на проблема трябва да дозаредите системата до необходимото налягане.
• Възможно е излизане от строя на датчика за налягане. Ако е така, ще трябва да го замените.

Грешка F39 – проблем с датчика за външна температура. За да се осигури зависимо от времето регулиране на включването на отоплението, към котела може да се свърже външен термометър. Това обаче създава още една предпоставка за възникване на неизправност – ако сигналът изчезне, се появява тази грешка.

Както и при всички температурни датчици, трябва да проверите контактите, да проверите проводника за непрекъснатост и да тествате самия термостат.

Грешка F40 – твърде високо налягане в отоплителната система (възниква в контури от затворен тип). Трябва да проверите налягането. Ако то наистина е високо, трябва да го намалите до стойност около 1.5 бара и да проверите работата на предпазния клапан. Най-вероятно проблемът е в него.

Ако налягането е било в норма (точната стойност, при която котелът спира, можете да разберете от ръководството за експлоатация), то проблемът е в датчика. Трябва да го замените.

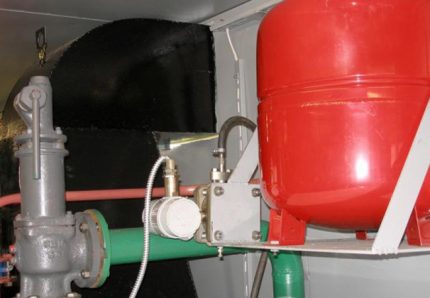

Мембранният съд (разширителен съд) и клапанът (вляво) са разположени вътре в котела. При увеличаване на температурата се увеличава обемът на водата, като следствие налягането се повишава и предпазителят задейства, изхвърляйки излишъците от топлоносител извън контура.

Грешка A41 – няма промяна на температурата на нагряваната вода. Датчикът за температура може просто да се е отдалечил от тръбата или са възникнали проблеми, описани за грешка F10.

Грешка F42 – разлика на показанията на датчика за температура на водата в контура и датчика за прегряване повече от 12 °C. Това означава, че едно от устройствата дава значителна грешка, което може да доведе до неизправно задействане (или обратно – фалшиво задействане) на аварийните механизми.

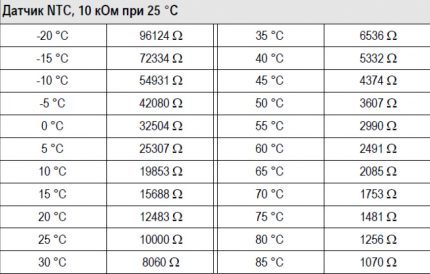

Можете да определите неизправния термистор с помощта на омметър и таблица на съпротивлението, или можете просто да замените двата датчика с нови.

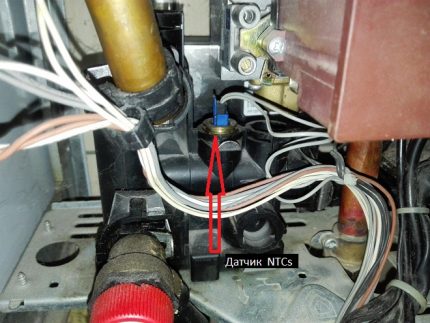

Потопяемият температурен датчик се фиксира в тръбата с помощта на резба. Неговите проводници са свързани към управляващия блок чрез стандартен съединител. Затова при смяна няма да се налага да правите спойка.

Грешка F43 – прегряване на топлообменника. Ситуацията може да бъде причинена от следните проблеми:

• Положението на спирателната арматура не съответства на налягането на газа. В този случай възниква прекомерно отделяне на топлина в горивната камера. Трябва да зададете правилните настройки на котела.
• Параметърът на допустимата скорост на нагряване на топлообменника е занижен. Трябва да проверите стойността му в менюто.
• Слаба циркулация на водата в кръга. Причините и действията са същите като при грешка A03.
• Неизправен температурен датчик. Трябва да проверите свързването му или да го смените.

Грешка F47 – липса на сигнал от реле за налягане в отоплителния кръг. Първо трябва да проверите контактите, след това да проверите сигналния проводник от датчика към платката. Ако те са в ред, ще се наложи да смените релето.

Грешка A48 / A49 – проблем на газовия клапан в електрическата част. Възможните причини са две: повреда на самия клапан (трябва да проверите намотката му) или на платката за управление. Ще се изисква смяна на повредената част.

В случай на платка, рестартът може да помогне. Ако котелът след това все пак заработи, трябва да разберете, че това е временно решение, тъй като е започнало стареене на кондензаторите на платката.

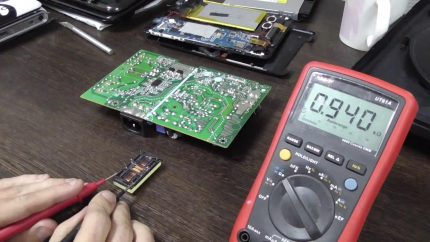

Можете да поправите електрониката на газовите котли в центрове за ремонт на компютърна техника. Основните проблеми при платките и датчиците са едни и същи.

Грешка F50 – настъпило е прекъсване на веригата на газовия клапан или силата на тока на модулационната намотка се оказа под минималния праг. Причините за възникване на неизправността и начините за тяхното решаване са същите като при грешка A48.

Грешка A51 – дълъг период на угасване на пламъка на горелката. Причините за проблема и действията за тяхното отстраняване са същите като при грешка F20.

Оригинални и съвместими възли

При повреда на някой възел на котела, ако не може да бъде поправен, възниква проблем със смяната. Оборудването на фирма Ferroli не е толкова разпространено, за да сте сигурни, че можете бързо да намерите оригинална част. Въпреки това, много датчици и тръбички имат универсален формат и в този случай можете да закупите изделия от производител трета страна.

За котли Ferroli оригиналните резервни части са следните:

• платка за управление;
• газов клапан;
• блок за запалване и горене;
• възел (кран) за подхранване;
• вентилатор за димоотвод;
• дисплей и копчета за управление;
• топлообменник (оригинално закрепване);
• разширителен съд.

При смяна на крана за подхранване е задължително да знаете модела на котела, тъй като при Ferroli има два много подобни варианта на тази част.

Циркулационна помпа, предпазни клапани, датчици за температура и налягане, пресостат, реле за поток, окабеляване, изолационни елементи, аноди могат да бъдат закупени съвместими. Но е важно техните технически характеристики да съвпадат напълно.

Изводи и полезно видео по темата

Пример за решаване на елементарен проблем при повреда на котела, свързан с грешка в показанията на релето за налягане на въздуха. Бърз ремонт със собствени сили:

Почистване на системата за отвеждане на дим с помощта на прахосмукачка:

Може да поправите газовия котел Ferroli самостоятелно, ако знаете типа на грешката и начините за нейното отстраняване. Все пак трябва да помните, че газовото оборудване е елемент с повишена опасност. Затова всички работи по поддръжка и ремонт е по-добре да се доверят на представители на газовата служба, с която е сключен договор.

В разположения по-долу блок можете да споделите собствения си опит в почистването и възстановяването на работоспособността на газови котли от италианския производител. Не е изключено да разполагате с полезни сведения, които си струва да споделите с посетителите на сайта. Споделете информация и снимки по темата на статията, моля, задавайте въпроси.
