Неизправности на газов котел Beretta: как да дешифрирате кода и да отстраните неизправността

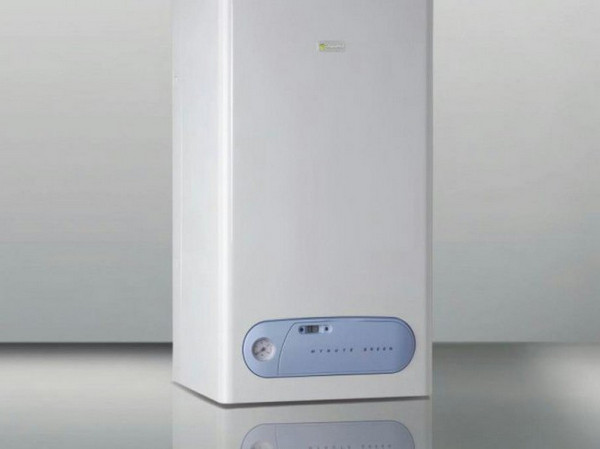

Газовите котли Beretta отлично се доказаха като източник на топлинна енергия в автономни отоплителни системи. Агрегатите са оборудвани с функция за самоконтрол на процесите, протичащи във възлите и детайлите при експлоатация на котлите. За неизправности в работата на оборудването можете да разберете по светлинните сигнали.

Ще разгледаме характерните неизправности на газов котел Beretta и тяхното отстраняване. Ще разгледаме в кои случаи ще успеете да решите проблема сами. Ще изясним кога за ремонтни операции ще трябва да повикате майстор от газовата служба.

Ще ви разкажем как да определите грешката в работата на оборудването, за която то самостоятелно предупреждава собственика. Ще ви подскажем какво означават комбинациите от букви и цифри, които се появяват при неизправност на вградения дисплей или индикатори. Притежавайки тази информация, ще можете да решите как най-добре да постъпите.

Често срещани повреди на котли Beretta

Според газовиците, които се занимават с ремонт и настройка на газови котли Beretta, могат да се откроят няколко основни неизправности, които се появяват най-често в оборудването на тази марка:

1. На горелката няма пламък, в резултат на което се блокира работата на оборудването. Такъв проблем може да бъде предизвикан от няколко причини, като се започне от запушване и се стигне до липса на подаване на газ.
2. Повреда на платката за управление. Възниква поради натрупване на конденз върху платката, което води до нейната повреда. Също така повреда на платката може да настъпи поради изгаряне на компоненти върху нея.
3. Увеличаване на налягането на димни газове. До такова нарушение могат да доведат заледяване в комина на газов котел, запушване със сажди, усилване на вятъра. В резултат настъпва блокиране на работата на оборудването.
4. Повреда на датчика за самодиагностика. Също така води до изключване на оборудването от системата за управление.
5. Ниско водно налягане при подаване в отоплителния контур. Най-често причината е теч или проблеми с разширителния съд.

Статистиката, събрана от специалистите, не означава, че във всеки котел на марката Beretta ще възникват точно такива неизправности.

Възможно е проблемите изобщо да не се появяват в продължение на дълъг период или пък ще възникват съвсем други неизправности по други причини. Всяка повреда или неизправност в газовите котли Beretta има свое кодово означение, което се извежда от системата за управление на LCD дисплея.

Необходимо е да се обръща внимание на сривове и неизправности при работата на газовия котел Beretta и своевременно да се отстраняват, за да се избегнат по-сериозни повреди.

Откриването на неизправности става благодарение на системата за самодиагностика, която позволява моментално да се определят проблемите при тяхното възникване и да се предприемат съответните мерки.

Как работи системата за самодиагностика?

В котлите Beretta системата за самодиагностика се състои от мрежа от контролиращи сензори, разположени на основните работни възли на агрегатите.

След включване на котела сензорите започват да функционират в непрекъснат режим, те не се нуждаят от допълнително специално стартиране. По същия принцип изключването на сензорите е невъзможно без спиране или блокиране на газовия котел.

Във всички основни възли на газовия котел Beretta се намират датчици (сензори), които подават на дисплея сигнали с код за грешка при откриване на неизправности.

При промяна на проследяваните параметри или нарушение в работата на даден възел сигналите от сензорите се подават на модула за управление, който блокира оборудването. Едновременно на дисплея се извежда код за грешка, който позволява на собственика на котела да определи вида на неизправността и да предприеме мерки за нейното отстраняване.

Освен дисплея, за сривове в работата на котлите Beretta сигнализират специални индикатори, разположени в зависимост от конструктивните особености на различните модели на топлинното оборудване.

Кодове за грешки на дисплея на котела

На LCD дисплея, с който са оборудвани практически всички модели на газовите котли Beretta, се извежда информация за режима на работа на оборудването, както и кодове за грешки и неизправности, възникващи в процеса на експлоатация.

Повечето сривове се отстраняват при рестартиране на котела. Но ако след рестартиране проблемът не изчезне, е необходимо да се проверят детайлите и възлите, посочени по-долу.

LCD дисплеят се намира на панела за управление на газовия котел Beretta, при сривове и неизправности на него се извеждат кодове за грешки, по които може да се определи в кой възел на агрегата са възникнали проблеми.

Постарахме се да съберем най-пълния списък с грешки.

А01 – липсва пламък на горелката, 5 неуспешни опита за запалване.

Проверете:

• наличие на газ в магистралата;
• положението на спирателния вентил на котела;
• регулирайте газовия клапан;
• почистете горелката с дюзите;
• електрода за запалване, при необходимост почистете контактите;
• релето за запалване;
• сменете подчинената платка.

А02 – прегряване на термостата.

Проверете:

• термостата, цялостта на проводниците към него;
• почистете или сменете циркулационната помпа;
• при ниско налягане в контура добавете течност.

А03 – нарушение на отвеждането на дима.

Проверете:

• наличие на тяга;
• почистете комина на газовия котел, при необходимост отчупете леда на изхода;
• почистете или сменете вентилатора, проверете контактите;
• датчика за дим, неговите контакти.

А04 – намаляване на налягането на водата в системата.

Проверете:

• наличие на течове;
• датчик за налягане, неговите контакти;
• циркулационна помпа;
• наличие на запушвания в системата;
• сменете подчинената платка.

А05 – повреда на термодатчика NTC за горещо водоснабдяване.

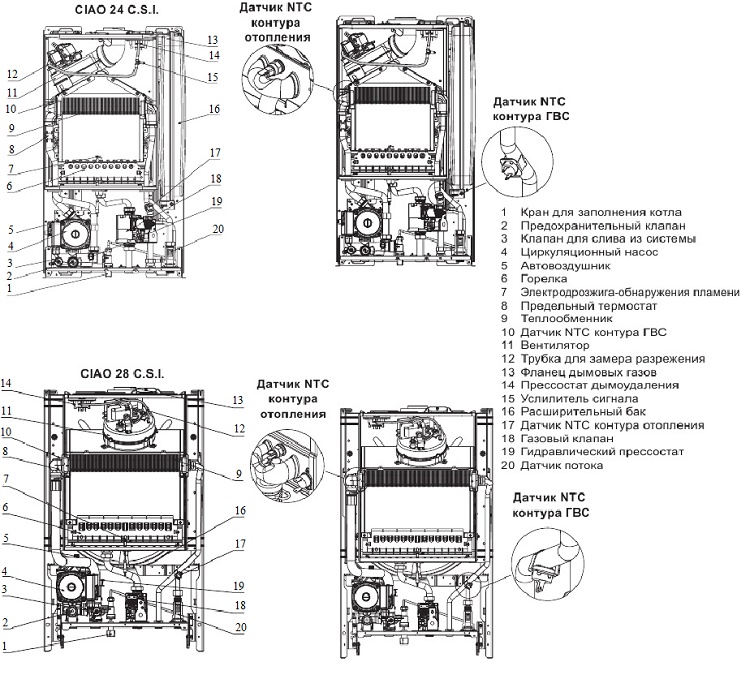

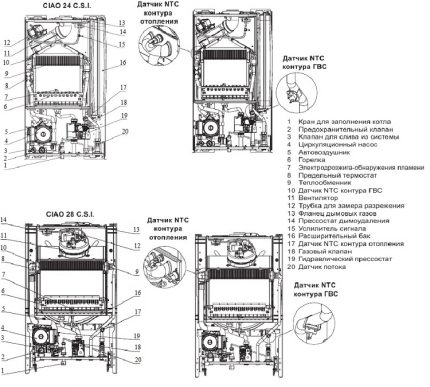

За да разберете по-добре причината за нарушението в работата на газовия котел марка Беретта, желателно е да се запознаете с конструктивните особености на агрегата. Схемата на устройството трябва да бъде в техническия паспорт.

Проверете:

• датчик NTC, неговите връзки, при необходимост сменете детайла;
• сменете подчинената платка.

А06 – повреда на термодатчика NTC за отопление.

Проверете:

• датчик NTC, неговите връзки, при необходимост сменете;
• сменете подчинената платка.

А07 – терморелето не се отваря.

Проверете:

• сменете подчинената платка.

А08-А10 – вътрешна грешка на подчинената платка.

Проверете:

• сменете подчинената платка.

А11 – симулация на пламък (огън на изключена горелка).

Проверете:

• натиснете Reset, рестартирайте;
• обърнете се към специалистите на сервиза.

А12, А15 – грешки на подчинената платка.

Проверете:

• сменете подчинената платка.

А16, А18 – грешки на главната платка.

Проверете:

• сменете главната платка.

А20 – огън остава след затваряне на газовия клапан.

Проверете:

• газов клапан, при необходимост го сменете.

А24 – неизправност на вентилатора.

Проверете:

• свързване на вентилатора, неговите контакти;
• в случай на повреда сменете вентилатора.

ADJ – срив в настройките на min и max мощност.

Проверете:

• настройте необходимите параметри.

Е02 – датчик NTC1 не е свързан.

Проверете:

• датчик NTC1, неговите връзки, при необходимост го сменете.

Е04 – датчик NTC3 не е свързан.

Проверете:

• датчик NTC3, неговите връзки, при необходимост го сменете.

Е18 – късо съединение на датчик NTC1.

Проверете:

• конектор на датчик NTC1;
• сменете детайла.

Е20 – късо съединение на датчик NTC3.

Проверете:

• конектор на датчик NTC3;
• сменете детайла.

Е23-Е26 – грешки на главната платка.

Проверете:

• сменете главната платка.

Е32 – няма подчинено (SALVE).

Проверете:

• положение на двуполюсните прекъсвачи на отделните агрегати, приведете ги в състояние ON.

Е33 – неправилно свързани фаза и нула.

Проверете:

• пресвържете в правилния ред.

Е34 – грешка на бутона Reset при натискане повече от 7 пъти в рамките на 30 мин.

Проверете:

• изчакайте 40 мин, за да изчезне грешката;
• сменете подчинената платка.

Е35 – срив на реле за налягане.

Проверете:

• проверете дебита на водата във всеки контур, приведете към норма 2 м3/ч;
• сменете с нов детайл с настройка 500 л/ч.

Е36 – грешка на подчинената платка.

Проверете:

• сменете подчинената платка.

Е37 – грешка при откриване на пламък.

Проверете:

• почистете или сменете електродите.

Е38 – късо съединение на сензора за задимяване.

Проверете:

• сменете елемента.

Е39 – липсва контакт със сензора за задимяване.

Проверете:

• конектора на сензора за задимяване;
• сменете детайла.

Е40 – грешка 50 Hz.

Проверете:

• честотата в електрическата линия;
• свържете стабилизатор на напрежението.

Е41 – грешка на подчинената платка.

Проверете:

• сменете подчинената платка.

Е42 – късо съединение на сензора на подаващата тръба.

Проверете:

• конектора на сензора на подаващата тръба;
• сменете детайла.

Е43 – липсва контакт със сензора на подаващата тръба.

Проверете:

• конектора на сензора на подаващата тръба;
• сменете детайла.

Е44 – късо съединение на сензора на обратната тръба.

Проверете:

• конектора на сензора на обратната тръба;
• сменете детайла.

Е45 – липсва контакт със сензора на обратната тръба.

Проверете:

• конектора на сензора на обратната тръба;
• сменете детайла.

Е46 – прегряване на сензора на подаващата тръба.

Проверете:

• измерете дебита на водата във всеки контур;
• приведете дебита до норма 2 м³.

Е47 – прегряване на сензора на обратната тръба.

Проверете:

• измерете дебита на водата във всеки контур;
• приведете дебита до норма 2 м³.

Е48 – прегряване на сензора за задимяване.

Проверете:

• измерете дебита на водата във всеки контур;
• почистете топлообменниците от 2-те страни.

Понякога се случват ситуации, при които грешките не се показват на дисплея на газовия котел Beretta, но се появяват други признаци на неизправности в работата на оборудването.

Към такива признаци могат да се отнесат появата в помещението с котела на миризми на газ или пушеч, забавеното задействане на горелката на котела, както и забележима разлика между нагряването на котела и температурата на радиаторите. Към тези проявления на неизправности трябва да се отнесете с не по-малко внимание, отколкото към кодовете на дисплея.

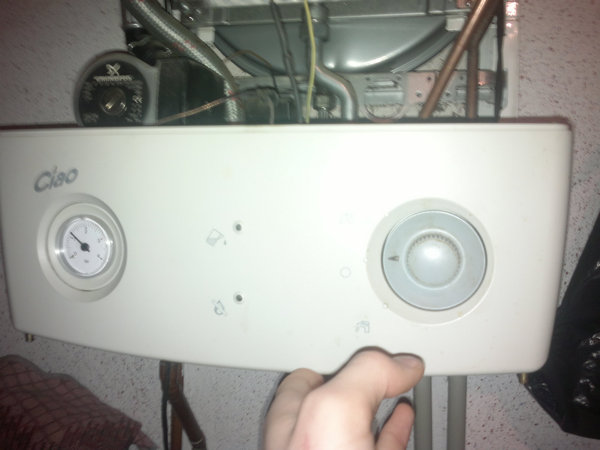

Какво означават сигналите на индикаторите?

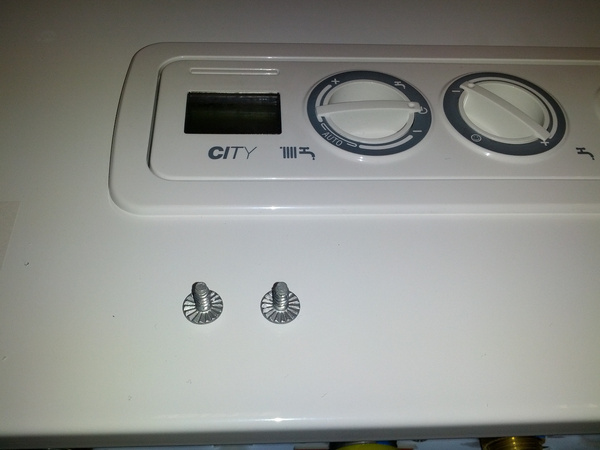

В някои модели газови котли Beretta, например Beretta City, за появата на повреди в работата на агрегатите може да се съди по сигналите на червения, жълтия и зеления индикатор.

Индикаторите представляват два или три светодиода, разположени на централния панел, които започват да мигат с различна интензивност при появата на дадена повреда.

В някои модели газови котли Beretta сигналите за грешки и повреди в работата се подават от светлинни индикатори, разположени на панела за управление

Мигането на зеления индикатор може да означава следното:

• 1 път/3,5 сек – оборудването е превключено в режим на изчакване, пламъкът е угасен;
• 1 път/0,5 сек – котелът е спрян поради повреда;
• 1 път/0,1 сек – агрегатът е превключен в система за авторегулиране;
• индикаторът свети и не мига – котелът работи нормално, огънят гори.

Beretta City може самостоятелно да спре поради повреда в случаи на получаване на сигнал от сензорите за налягане и димоотвеждане.

Котелът може да преустанови работа за 10 минути, през които трябва да се възстановят правилните параметри. През това време системата автоматично ще извърши сканиране. Подробно ръководство за това как да се проверяват показанията на сензорите на газовия котел Беретта, трябва вече да е заложено в системата за самодиагностика.

Индикаторите на панела на котела Beretta могат да подават сигнали в различни комбинации и с различна интензивност. Типът на светлинния сигнал зависи от това каква грешка е възникнала при работата на агрегата.

Включването на червения индикатор става в следните случаи:

• индикаторът свети и не мига – ако след преустановяване работата на котела не е нагласена, агрегатът преминава в авариен режим;
• индикаторът мига – задействане на сензора за пределна температура. Понякога грешката може да се отстрани с помощта на превключвателя на режимите на работа.

Едновременно мигане на червения и зеления диод става в случай на повреда на сензора NTC.

Жълтият индикатор светва и непрекъснато гори при включване на предварителното загряване на топлоносителя в контура.

Ако не сте уверени в своите сили и знания, за ремонта на газовия котел Beretta настоятелно се препоръчва да поканите квалифициран специалист.

За отстраняване на всички гореописани неизправности на газови котли Беретта настоятелно се препоръчва да се възползвате от услугите на майстори от оторизирани сервизни центрове и организации, с които е сключен договор за обслужване на газови агрегати и доставка на синьо гориво.

Самостоятелната намеса в сложната конструкция на котлите може да доведе до още по-сериозна повреда, която ще се излее в скъп ремонт и продължително спиране на автономната отоплителна система.

Изводи и полезно видео по темата

За отстраняване на сривове и грешки при работата на газовия котел Beretta е необходимо да се разбере принципът на неговата работа:

Пример за определяне и отстраняване на грешка на газовия котел Beretta:

Ако вашият газов котел Beretta е започнал да дава една или друга грешка, не се препоръчва да оставяте нещата на самотек и да отлагате с ремонта или настройката. Но преди да се обърнете към газовите специалисти, на собственика на техниката би било добре сам да разбере каква е грешката на оборудването.

Познаването на причината на установения срив ще помогне на собственика да намери оптималното решение на проблема при комуникация с майстор от оторизирания сервиз.

Желаете ли да разкажете как самостоятелно по индикация или код сте определили повредата на газов котел марка Беретта? Имате ли полезна информация, която може да бъде полезна на посетителите на сайта? Моля, оставете коментари в блок-формата по-долу, задавайте въпроси, публикувайте снимки по темата на статията.
