Видове газови горелки за отоплителни печки: варианти на устройство и начини за инсталиране в печка

Преобразуването на тухлена или метална печка за работа с газ – сложен процес, изискващ сериозно разглеждане на всички компоненти. Необходимо е задължително да се установи кои видове газови горелки за печки са идеално подходящи и кои не си струва да се инсталират. В крайна сметка резултатът трябва да отговаря именно на вашите изисквания.

Изглежда, че изборът на модел може да бъде поверен на газовите специалисти, на тях да се възложи преработката на горелочния блок и инсталирането на самата горелка. Но къде е гаранцията, че оборудването, което ви предложат да инсталирате, ще има необходимите работни параметри и желаната функционалност?

В тази статия ще ви разкажем как самостоятелно да се ориентирате в типовете газови горелки, в основните правила за тяхното инсталиране и експлоатация, за да можете осъзнато да изберете кое устройство да инсталирате в отоплителната печка.

За и против използването на горелка за отопление

Газовата горелка е устройство, което чрез смесване на въздух с природен или втечнен газ и подаване на сместа към изходния отвор, формира пламък и разпределя горенето. Тя осигурява ефективно изгаряне на горивото и регулиране на процеса на горене.

Предимства от използването на газови горелки за отоплителни печки:

• Простота на използване. Газовите горелки значително опростяват процеса на отопление на печките, като премахват необходимостта от подготовка на твърдо гориво и постоянно поддържане на горене.
• Управляемост на процеса на отопление. Простите модели, без автоматика, трябва да се изключват ръчно, щом температурата достигне необходимото ниво, като оставят запален само фитилът. Горелките с дистанционно управление значително улесняват живота, като по-точно настройват температурния режим.
• Осигуряване на безопасност. Автоматичните дюзи имат функции за защита от прегряване, изключват подаването на газ в случай на лоша тяга или липса на пламък.
• Минимално замърсяване на коминния канал. Плановата ревизия на комина се извършва веднъж годишно, повече за профилактика – сажди от изгаряне на газове се образуват малко.

Преминаването от твърдогоривно оборудване към отопление с газогорелочни устройства значително опростява ежедневието, освобождавайки много време за по-интересни и полезни занимания.

Предназначени са газовите горелки за отопление на частни домове, бани, промишлени съоръжения — предназначението задължително трябва да се вземе предвид при избора на тип оборудване.

Основният недостатък на преоборудването на печката чрез инсталиране на газов блок — не особено висока енергийна ефективност. Големият разход на гориво се усеща особено, ако газова отоплителна система в къща извън града се проектира от дилетант.

Освен това, не винаги се получава разрешение за инсталиране на газова горелка — ако пещта е остаряла, коминът е с неправилна конструкция или параметрите на помещението не отговарят на нормите за пожарна безопасност.

Избор на газова горелка: типове и характеристики

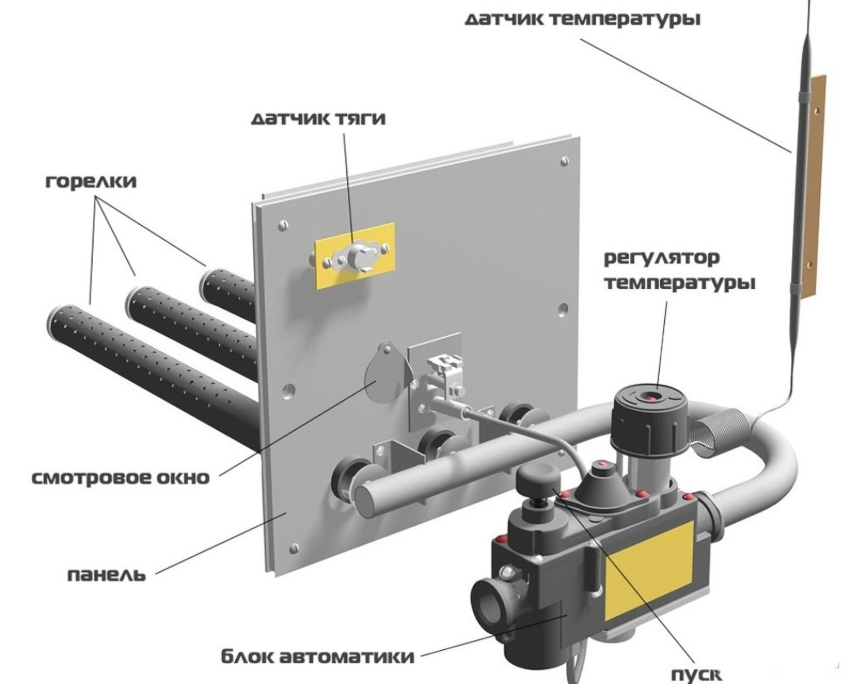

Основните елементи на газовата горелка са смесител и горелочна дюза с устройство, което стабилизира пламъка. В зависимост от предназначението, моделите се различават по конструктивни изпълнения.

За да се използват максимално възможностите на газовите дюзи, трябва да се инсталира оборудване с автоматика. Може също да се спрете на устройство, което може да работи не само на газ, но и на дизелово гориво, мазут.

При избора на газова горелка за инсталиране в пещ, се обръща внимание на следните характеристики:

• коефициент на полезно действие (КПД);
• мощност на отоплителното устройство;
• енергийна ефективност;
• дължина на пламъка;
• безопасност;
• опционалност;

Работните параметри на газовата горелка трябва да отчитат химичния състав на горивото, предназначението и характеристиките на помещението, условията на употреба — дом или баня, пещ с промишлено производство или самоделна дървена, за постоянно или периодично отопление и т.н. В техническия паспорт на горелката се посочва сферата на приложение на устройството.

Типове пещни газови горелки за дома или банята

По-подробно устройството и принципът на действие на газовите горелки за битови отоплителни пещи трябва да се изучават, като се разглеждат отделно двата основни типа оборудване — атмосферни и наддувни варианти. Отличава ги начинът и скоростта на смесване на газа с въздуха.

Атмосферни газови горелки

Конструкцията на устройството на атмосферната горелка е проста и се състои от една или няколко кухи тръби, в които се подава газ под налягане. Газът, смесвайки се с въздуха, постъпващ директно от помещението, образува горивно-въздушна смес и се запалва с помощта на пиезозапалване или електрозапалвачки.

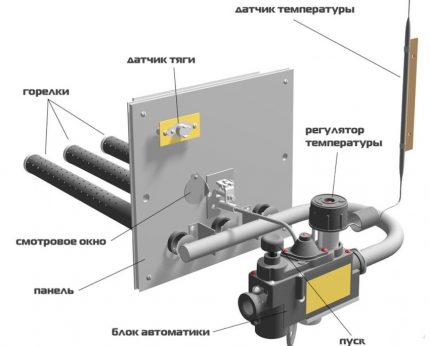

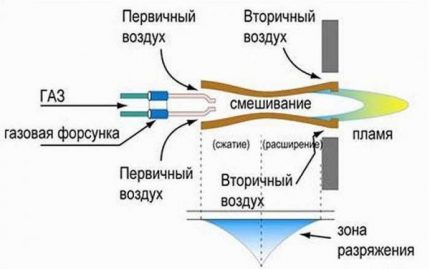

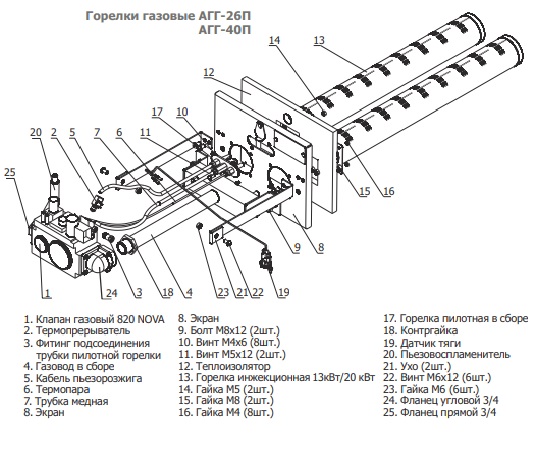

Устройство на атмосферна горелка на примера на газогорелочно устройство АГГ, предназначено за работа с природен газ и инсталиране в бански пещи

За нормалната работа на атмосферна газова горелка е необходимо да се осигури добра тяга и ефективна вентилационна система. Основният недостатък на устройството е, че всяка промяна в движението на въздуха води до промени в пропорцията на газовъздушната смес, а оттам и до неравномерен процес на горене.

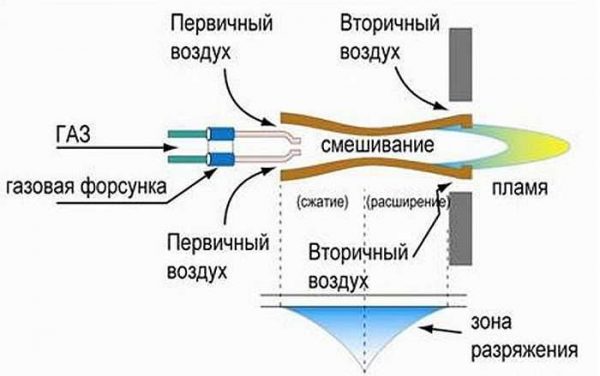

Въздухът постъпва в атмосферната горелка под действието на естествена тяга. Окончателното смесване става в камерата на горивната камера, където газът постепенно изгаря.

При недостиг на кислород, горелката не изгаря напълно газа, което води до отвеждане на значителна част от неизползваното гориво в атмосферата през димоходния канал, обслужващ отоплителния агрегат.

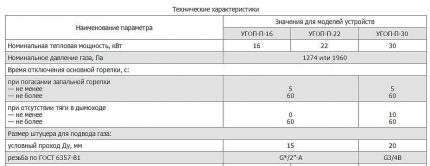

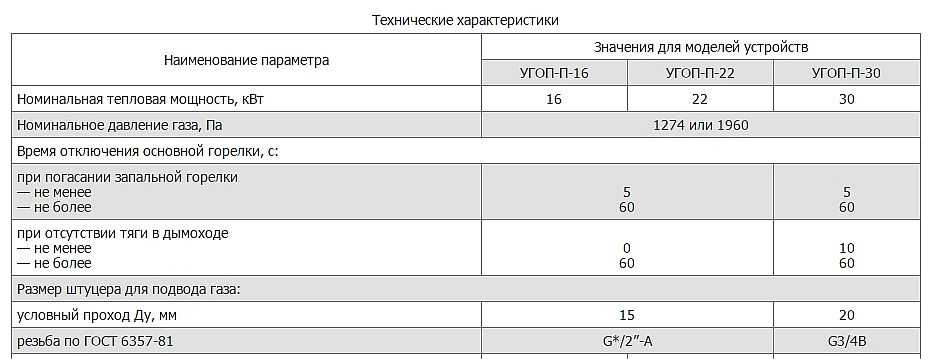

Пример за технически характеристики на атмосферни газови горелки УГОП 12, 16, 30. Обърнете внимание на основните параметри: топлинна мощност, номинално налягане на газа, време за изключване в случай на угасване на запалителната горелка или липса на тяга, размер на штуцера за подаване на газа.

Наддувни газови горелки

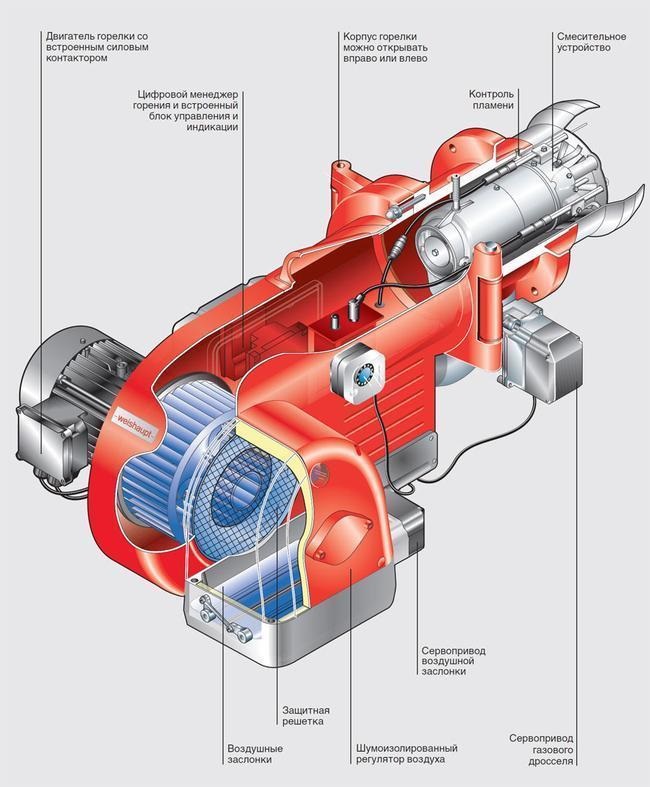

Наддувните газови горелки или, както още ги наричат, духачни, вентилаторни, въздуходувни – това са устройства, при които газът се смесва с въздуха с помощта на вентилатор, газовъздушната смес постъпва в затворена камера и там изгаря.

Работата на дюзите на газова горелка, монтирана в затворена горивна камера, зависи малко от състоянието на атмосферата в помещението. Интензивността на подаване на въздух се регулира чрез промяна на скоростта на въртене на вентилатора.

Духачните газови горелки могат да се настроят на всяка мощност, а също така да се използват като гориво втечнен газ.

Качественото подаване на въздух и смесването с газа осигурява по-пълно изгаряне на горивото. Наддувните горелки средно са два пъти по-ефективни от оборудването от атмосферен тип – тяхната ефективност (КПД) е 95–98%. Оборудването работи стабилно дори при ниско налягане на газа и не изисква монтиране на обемист димоход.

Вместо стандартна димоходна система в комбинация с духачна горелка работи коаксиален димоход, който може да се изведе навън през стената, разположена до печката.

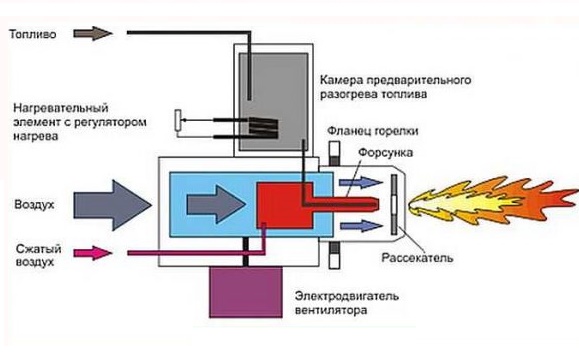

Въздухът за работа на наддувните горелки се нагнетява с помощта на вентилатор, който също така създава необходимото налягане и регулира напора на пламъка.

Основен недостатък на устройството — зависимост от източник на енергия, високо ниво на шум и по-висока цена, отколкото при атмосферните горелки. Но късопламъчните модели на вентилаторни газови горелки могат да се монтират в дървени пещи. Основното условие за приложение в този случай е пламъкът да не опира в стените на горивната камера.

Всъщност начините за подаване на въздух и газ в горелките са много повече. За монтаж в домашна пещ няма нужда да се изучават всички, тъй като при производството на малки битови устройства се използват само някои от тях.

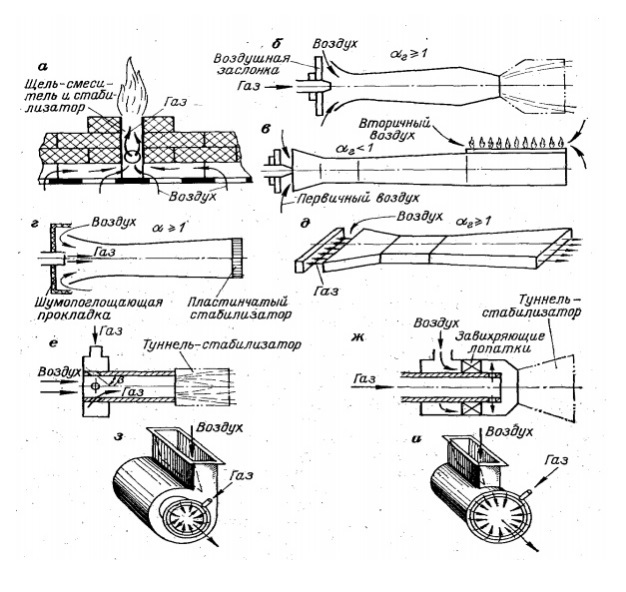

а — дифузионна горелка; б — инжекционна с централно подаване на газ, еднопламъчна; в — инжекционна многопламъчна; г — инжекционна, с централно подаване на газ, многосоплова; д — същата, но равниннопламъчна; е — инжекционна с периферно подаване на гориво; ж — с подаване на въздух, централно подаване на газ и аксиален завихрител; з — същата, с охлювно подаване на въздух и периферно подаване на гориво; и — същата, с тангенциално подаване на въздух

След като сте определили типа на газовата горелка, можете да продължите с изучаване на особеностите на отделните модели и техните функционални възможности.

Разлики по начина на управление на мощността

Възможността за настройка на топлинната мощност на горелката играе немаловажна роля при организиране на процеса на отопление на помещението. Особено това се отнася за онези домове, където се планира постоянно живеене.

От гледна точка на управляемостта, пещните газови горелки могат да се разделят на две категории:

• Едностепенни. Подаването на газ в дюзата се осъществява без възможност за влияние върху мощността. Ако устройството е автоматизирано, то при достигане на определено ниво на температура горелката ще се изключи, а след това отново ще се включи, когато в помещението стане по-хладно.
• Двустепенни. Два режима на горене, нормален и икономичен, се регулират автоматично и позволяват поддържане на повече или по-малко стабилна температура в помещението. По-малкият брой включвания и изключвания намалява износването на частите, удължава експлоатационния живот на устройството.

Двустепенните устройства се делят на модели с плаваща регулировка или модулирани. Мощността може да се променя от 10 до 100% и повече, и точно да се задава комфортна температура в дома. Газогоривното устройство може да бъде с автоматичен тип регулиране, механичен или пневматичен.

Възможността да се регулира топлинната мощност позволява не само да се зададе оптимален температурен режим, но и да се спестят енергоносители. Например, икономията на гориво при използване на модулирана газова горелка достига 15—20%.

Допълнителни конструктивни възможности

За да не се използват за запалване на пещта запалки или фитили, конструкцията на газовата горелка предвижда два начина на запалване:

• електрозапалване — изисква се свързване към електрическата мрежа;
• пиезозапалване — използва се в по-простите модели горелки и не изисква електрическо захранване.

Монтирането на специални сензори, които следят нивото на кислород, позволява да се открие затихването на пламъка и да се изключи подаването на гориво. Тази функция предпазва от изтичане на газ и възникване на аварийна ситуация.

Някои модели оборудване предполагат работа не само с природен и втечнен газ, но и с дизелово гориво. При избора на такива модели обърнете внимание колко лесно и бързо се осъществява този преход.

Правила за безопасност при използване на горелки

Неспазването на предпазните мерки при инсталиране и използване на газови горелки за отопление на помещения може да доведе до аварийни ситуации и нещастни случаи: пожар в къщата, отравяне с въглероден окис.

При експлоатация на газовото оборудване трябва да се спазват следните правила:

• Спазвайте срока на експлоатация. Времето за използване на горелката, в зависимост от модела, може да бъде от 8 до 15 години. След това тя подлежи на подмяна.
• Използвайте модели с функция за автоматично изключване на устройството при липса на тяга или пламък.
• Печката, оборудвана с газови горелки, трябва да отговаря на изискванията за безопасност.

Проектирането, монтажа или ремонта на газовата горелка трябва да се извършват от сертифицирани работници от газовата служба, с която е сключен договор за доставка на гориво и обслужване на агрегатите.

По възможност все пак е необходимо да се използват газови котли или специални печки, които са проектирани за работа с природен или втечнен газ

За да получите разрешение за инсталиране и свързване към основната газова мрежа, трябва да спазвате редица условия:

• спазване на правилата за свързване на газовата горелка;
• подходяща конструкция на димоотводния канал, неговата качествена изолация;
• инсталиране на искрогасител на върха на комина.

Това е минималният брой изисквания за инсталиране на вентилаторни газови горелки.

За атмосферните се поставят допълнителни изисквания:

• наличие на регулируема тяга;
• осигуряване на добра вентилация;
• обем на помещението, в което е инсталирано газогорелочното устройство, от 12 м³.

В случай на преминаване на оборудването към използване на втечнен газ е необходимо да се осигури безопасно съхранение на газовата бутилка. Това може да бъде отделно помещение или метален шкаф. Ако се планира съхранение на запаси от газ в газхолдер, тогава резервоарът се монтира под земята на разстояние не по-малко от 5 m от сградата.

Монтаж на газова горелка в отоплителна печка

Напомняме, че е забранено да се извършва монтаж на газово оборудване самостоятелно. Въпреки това, няма да е излишно да се запознаете с нюансите на инсталиране на газова горелка в печка.

И така, инсталирането на газова горелка е допустимо в пещи, в които дължината, формата, характерът и температурата на пламъка могат да бъдат приспособени към характера на материала на горивната камера. Пламъкът не трябва да докосва стените, а да се разполага свободно в горивното пространство. Ако това е тухлена стена, то горивната камера трябва да бъде изградена от огнеупорни тухли.

Преди инсталиране се проверяват стените на печката за наличие на пукнатини, празнини, незапълнени шевове, през които в помещението могат да проникват продукти на горене. Стаята, в която излиза вратичката на горивната камера, трябва да има отварящ се прозорец, вентилационен канал и междина във вратата за постъпване на въздух отдолу.

За газови горелки от всякакъв тип е характерно създаването на високи температури — над 1000 °C в горивната камера. При инсталиране на газова горелка в пещ е необходимо да се проследи, че пламъкът не докосва стените.

Самият процес на инсталиране не е сложен и се извършва в следната последователност:

1. Свалят вратичката на горивната камера.
2. Поставят горелката в горивното пространство.
3. Укрепват щита в рамката на вратичката.
4. Свързват автоматиката съгласно инструкциите на производителя.

В края на монтажа свързват горелката към маркуча, чийто друг край е свързан към източника на газ.

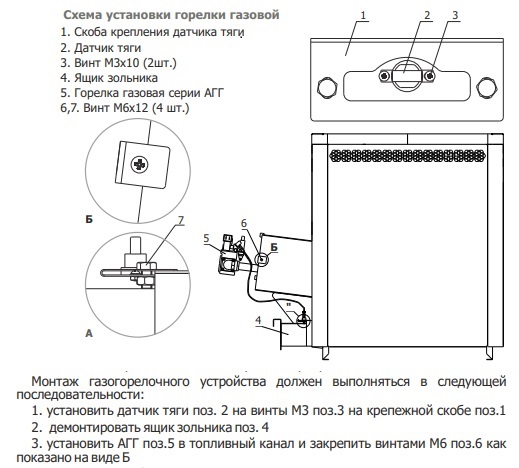

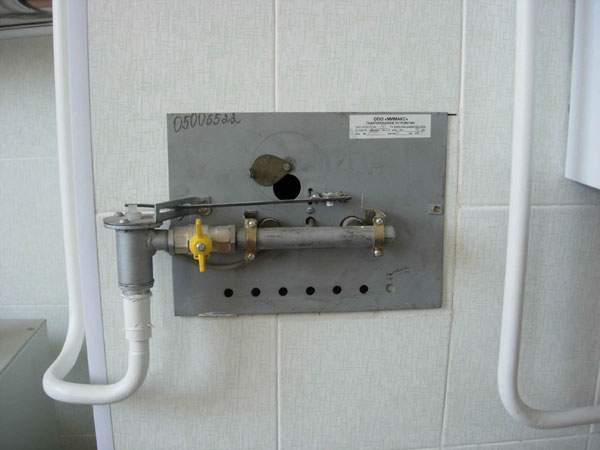

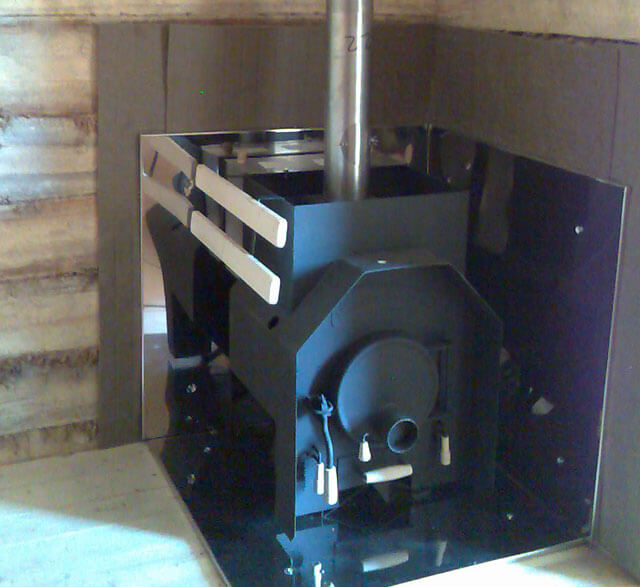

Инсталиране на горелката на примера на газогоривно устройство АГГ: етап на монтаж на блока на газова горелка в пещ с демонтаж на пепелника

Пускането на системата се извършва от майстор от газовата служба, той проверява работата на дюзите, системата за автоматично регулиране и безопасност, настройва и тества задействането на сензорите.

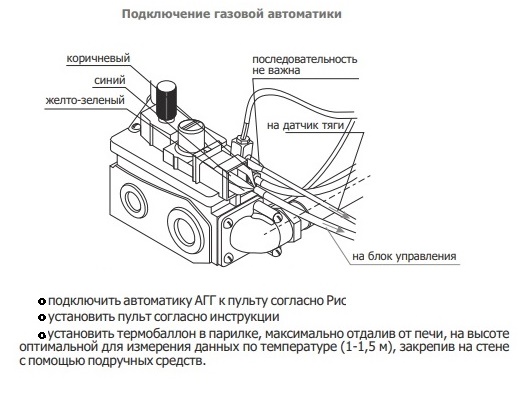

Монтаж на газова горелка в промишлена пещ на примера на газогоривно устройство АГГ. Свързване на автоматиката, разполагане на пулта и термобалона.

Още една стъпка — ревизия на херметичността на всички съединения, наличие на тяга. След успешно пускане на системата газовият техник трябва да издаде попълнен контролен талон за монтаж на горелката.

При пускане на отоплението трябва първо да се избере минимална топлинна мощност, като се загрява пещта непрекъснато и малко по малко или, ако няма регулиране на мощността, циклично, като се включва и изключва горелката. Това е особено важно за тухлена пещ — силното непрекъснато нагряване на изстиналите тухли може да доведе до тяхното напукване.

Общи правила за устройството на комин за печка

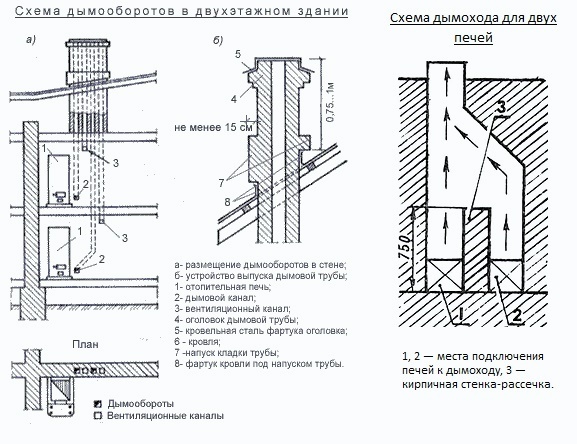

Още едно условие за нормална работа на газовата печка — изграждане на димоход. За пещи, работещи на газ, димните канали трябва да бъдат вертикални, без отстъпи. Конструкцията на димохода на пещ на дърва често не е подходяща за отвеждане на продуктите на горене на газа.

Наклон на димохода се допуска, но не повече от 30°, и при условие, че сечението на тръбите в наклонените участъци не е по-малко от сечението на тръбите, монтирани вертикално.

Преоборудването на стар комин може да стане чрез гилзоване. Варианти за модернизация:

• Монтиране на тръба от неръждаема стомана в коминния канал. При това диаметърът и височината на тръбата трябва да съответстват на характеристиките на коминния канал. Празнината между стените на комина и тръбата се запълва с негорим топлоизолационен материал като керамзит, пеностъкло.
• Използване на технология FuranFlex. Методът се състои в поставяне на еластична полимерна тръба вътре в канала, която под налягане приема формата му и се втвърдява. Защитният слой служи за изолация, уплътняване и вътрешна защита на комина.

Ако нито един вариант за преустройство на комина не е подходящ, ще трябва да се монтира нов. В зависимост от мястото на разположение на печката са възможни два варианта за устройство на комина: външен приставен или вътрешен.

Влиянието на характеристиките на комина върху безопасността на отоплението е такова, че той задължително ще бъде проверен от органите на Пожарния надзор с последващо издаване на писмен акт, без който оборудването няма да бъде свързано към газовите мрежи.

Изводи и полезно видео по темата

Монтаж на газова горелка с автоматика в печка:

Общи сведения за работата на газовите горелки:

Изучавайки разнообразието от модели и функции на газови горелки за печки, трябва да се обърне особено внимание на безопасността.

Всички действия, свързани с проектирането и монтажа, трябва да се съгласуват с газоснабдителната организация, а инсталирането да се възложи на опитен майстор. Преди покупката на газова горелка също е добре да се консултирате с газови специалисти.
