Преминаване на котел на втечнен газ: как грамотно да преустроите агрегата и да извършите настройка на автоматиката

Предлаганите за продажба газови котли са ориентирани и настроени за преработка на магистрален газ. Но какво да правят в този случай собствениците на частни домове, до които не е доставена системата за подаване на природно синьо гориво? Все пак трябва да се живее в нормални цивилизовани условия с действаща отоплителна система още сега.

Всичко е изключително просто – преобразуването на котела за втечнен газ ще ви позволи да отоплявате дома и да подгрявате санитарна вода, като използвате група бутилки или газхолдер. За постигане на посочената цел вашият агрегат ще трябва леко да се преустрои и пренастрои на други параметри на налягане на горивото. Ние ще разкажем подробно как се извършва тази работа.

Причини и принципи на преустройството на котела

От първите редове искаме да предупредим, че работите по преоборудването на котела за преминаване на друг вид гориво трябва да се извършват от майстор на организацията, с която е сключен договор за доставка на газ и обслужване на оборудването.

Въпреки това всеки собственик трябва да знае същността и етапите на процеса за елементарен контрол на действията на поканените изпълнители. А съмненията в тяхната компетентност понякога съвсем основателно се прокрадват. Затова е по-добре да се проследи изпълнението на процедурата, от която, между другото, зависи безопасността на дома и домочадието.

Още се случва, че представител на газовата служба по никакъв начин не може да стигне до отдалечено място. В тази ситуация домашният майстор, разбира се, ще се опита да направи всичко със собствените си ръце. Но за резултата от усилията на неопитния в газовата сфера майстор отговорност ще носи той самият, а и гаранциите на производителя се анулират.

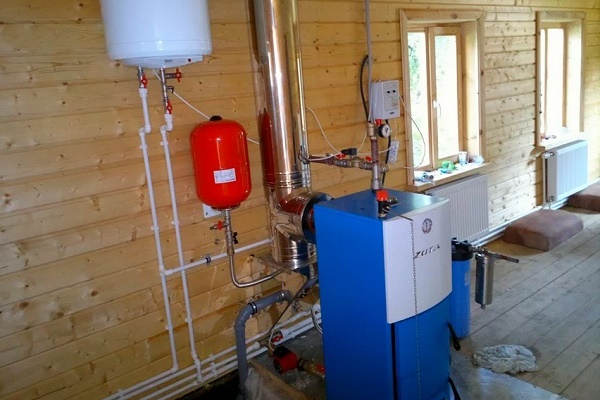

Когато придобиваме газов котел за битова употреба, получаваме уред, настроен за преработка на магистралния вид гориво. Централизираният газопровод ни доставя смес от горими газове, в която преобладава метанът. Магистралният газ постъпва в уредите с естествена плътност и налягане, равно на 21 мбар.

Втечненият газ е условно название на смес от пропан и бутан, в която може да преобладава или първият, или вторият компонент. В нея може да има предимно бутан с незначителна примес от пропан или обратно – пропанът да преобладава с 99%.

Плътността на втечнената смес се увеличава 600 пъти. Налягането не се повишава толкова много, но все пак е по-високо от това на природното гориво – 30-31 мбар.

За получаване на втечнен газ налягането на пропана и бутана се повишава приблизително 600 пъти. Тази процедура дава възможност да се намали обемът на горивото и да се съхранява преди употреба във втечнено състояние.

Видовете газове, с които работят котлите, се стандартизират. На тях се присвояват кодове, които производителят посочва в техническата документация. Така потреблението на магистрален газ от котела е означено с код G20. Възможността за работа на котела с втечнена смес с преобладаване на бутан се обозначава с G30, а със смес с преобладаване на пропан – G31.

За да изпълнява синьото гориво своите важни функции, газът постъпва през дюзите в горивната камера. Там газът с помощта на горелката се смесва с въздуха в оптимални за конкретния вид гориво пропорции. Следователно газът трябва да се подава към горелката в необходимия за нормално горене обем.

Нормалното образуване на смес е възможно при подходящ за неговото осъществяване диаметър на дюзите. От размера на подаващите отвори зависи колко газ при определено налягане ще попадне в горивната камера при конкретен обем въздух. Ето защо за втечнени смеси и за магистрален газ се монтират дюзи с различно сечение.

За преминаване към потребление на втечнен газ не е необходимо коренно да се преправя оборудването, още по-малко да се купува нов агрегат. Трябва само да се сменят или само дюзите, или колекторът (рампата) с дюзите.

Забележете, че сечението на дюзите се определя не само от типа газ, но и от мощността на самия котел. За сведение, за работа на агрегат с мощност 10 kW, работещ в максимален експлоатационен режим, са необходими 1,2 м³/ч магистрален газ и 0,86 кг/ч от всякакъв вид втечнена смес.

Колкото по-мощно е оборудването, толкова повече гориво е необходимо за работата му. Толкова по-голям трябва да бъде размерът на дюзите, които пропускат синьото гориво в горивната камера. Тяхното сечение е точно изчислено и строго регламентирано от производителя, който произвежда за серията котли с дадена мощност горелки с дюзи с определен диаметър.

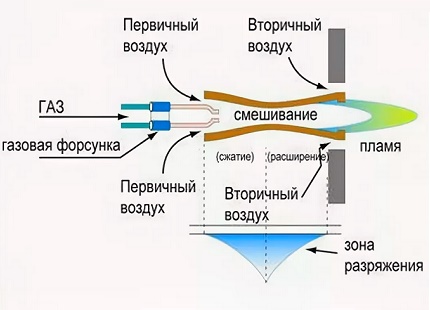

По време на постъпването на газа от дюзата, газът се смесва с част от въздуха, необходим за нормалния процес на горене. И двата компонента трябва да се подават в горивната камера в точно изчислени пропорции.

Как тогава да преминете на втечнен газ, ако първоначално не сте се сетили да купите котел за втечнен газ? Правилно, сменете или колектора изцяло с целия комплект дюзи, или само дюзите, като оставите колектора на място. Вторият вариант не е възможен за всички котли.

Освен смяната на устройствата за подаване на втечнен газ, ще е необходимо да извършите и пренастройка на горелката на газовия котел с електронен тип управление. Това е необходимо за пълноценното подаване на въздух в обема, необходим за процеса на непрекъснато горене. Новите настройки също ще осигурят прекъсване на подаването на газ при възникване на рискова ситуация.

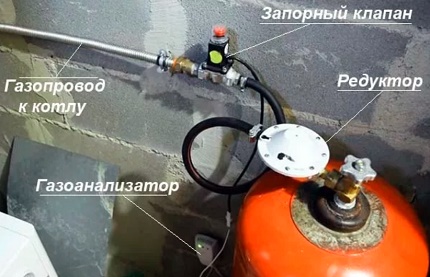

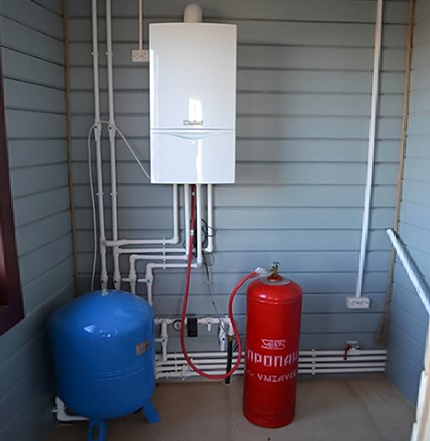

Ще е необходимо също да инсталирате редуктор, предназначен за регулиране на налягането на газообразното гориво. Към газовия редуктор можете да свържете един или група бутилки. Възможно е да се наложи да смените газовия клапан, ако възникне необходимост.

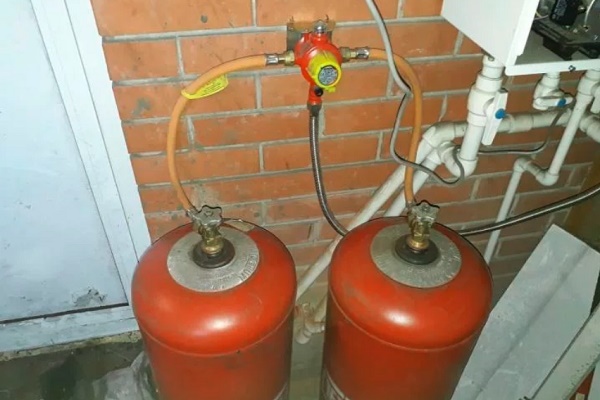

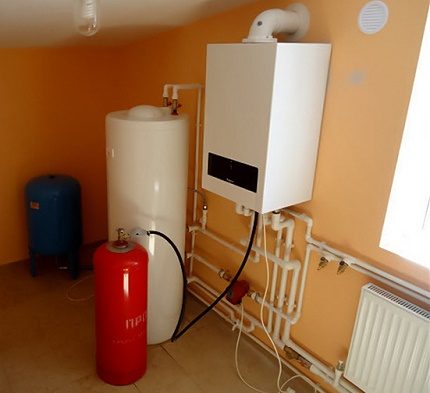

За да свържете котела към бутилки или газхолдер, е необходимо да настроите редуктора на работната стойност на налягане на газа. Понякога се налага да смените и газовия клапан в котела, ако той не е подходящ за подаване на газ под необходимото налягане.

Във всяка ситуация, преди да поръчате изпълнител за преминаване на стенен или подов газов котел на втечнено гориво, е добре да се консултирате с газовата служба, която отговаря за вашето оборудване и подаването на газ към вашия обект.

Там ще ви посъветват какви устройства трябва да закупите за преминаването. Ще изчислят колко ще ви струва модернизацията заедно с плащането на майстора.

Етапи на преоборудване на котел Baxi

За да получите пълна и изчерпателна представа за това как трябва да се преустрои котелът за работа с бутилиран газ, нека разгледаме пример за преминаване на стенен двуконтурен агрегат от марката Baxi.

Процедура за смяна на дюзите

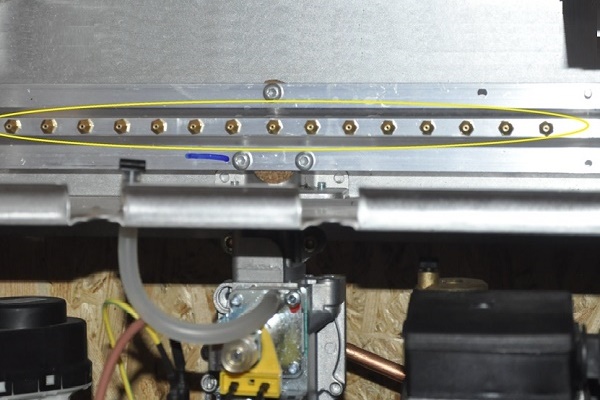

В повечето котли с логото на Baxi няма необходимост да се сменя изцяло горелката, достатъчно е да се преместят дюзите. За целта трябва предварително да ги закупите, като се ориентирате според мощността на апарата и вида на газа. В разглеждания пример за преминаване на гориво G31 ще са необходими дюзи с диаметър 0,77 мм.

Цената на комплекта дюзи за тези котли е приблизително 25 €. Комплектът, издаден за няколко подобни модела котли, съдържа 17 дюзи и още една пружина. Ще трябва да смените 15 дюзи, а 2 резервни ще ви бъдат от полза при евентуални грешки.

А ето как ще постъпите:

• Изключете енергозависимите устройства на котела от захранването. Изключете уреда и затворете крановете на тръбите, които подават газ и вода директно към агрегата.

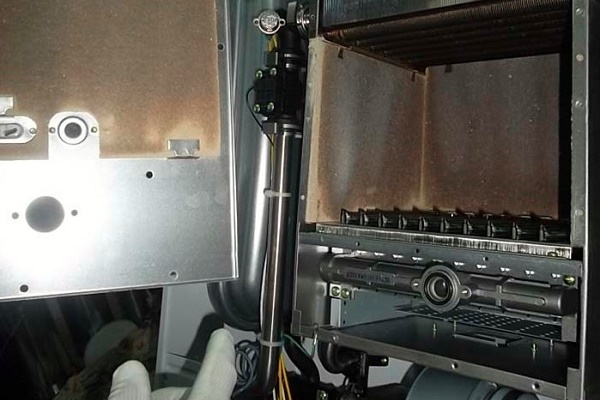

• Свалете лицевата плоча на котела, след което отделете разположения зад нея екран на затворената горивна камера.
• Отвийте винтовете, които държат капака на затворената горивна камера. Той се намира непосредствено зад екрана.

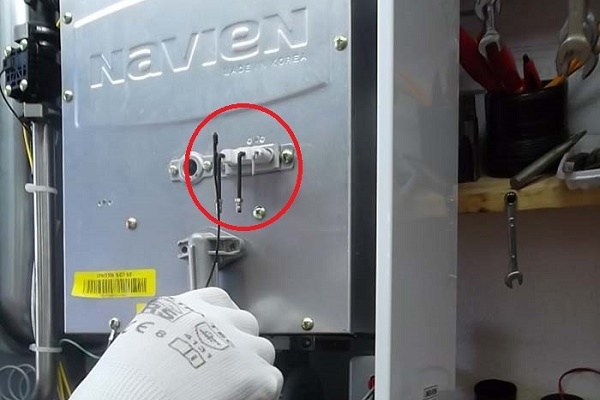

• Откачете проводниците на двата електрода: единия – за контрол на пламъка, втория – за системата за запалване.

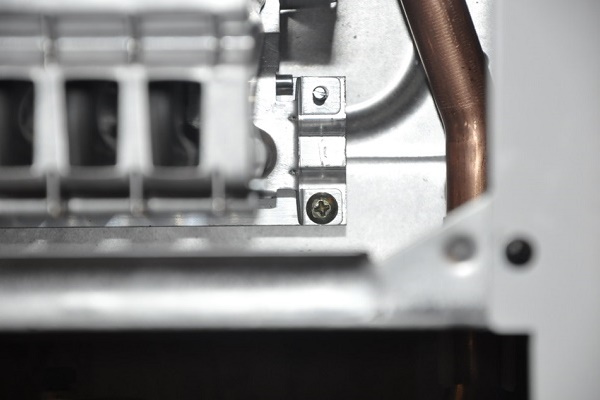

• Извадете горелката. За да я свалите, отвийте двата винта с кръстати глави, които държат устройството. Те са отдясно и отляво и фиксират горелката на рампата.

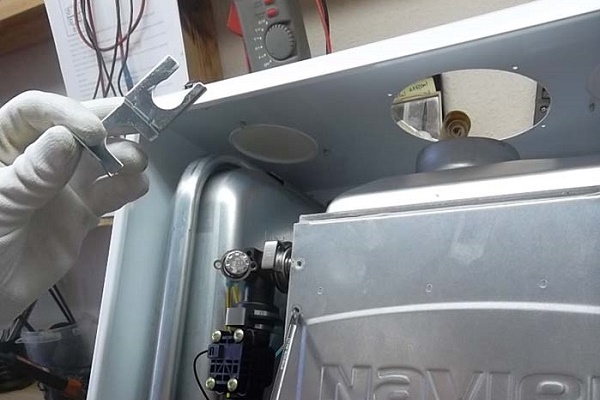

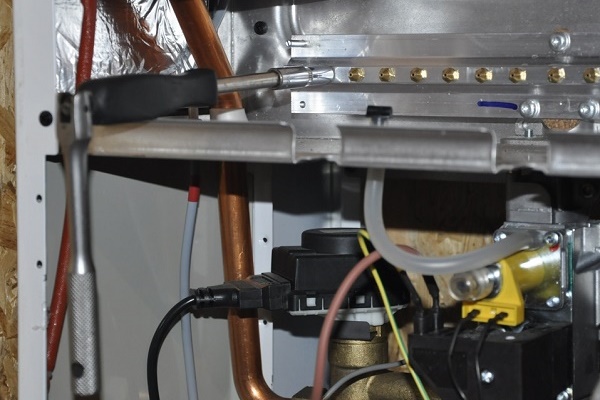

• Отвийте дюзите с помощта на лост, без да демонтирате или изваждате рампата. Не използвайте клещи за тази работа. С тях можете лесно да деформирате дюзите. Дюзите са тънки и изключително прецизни, няма смисъл да ги повреждате – може да ви трябват още.
• На мястото на отвитите дюзи поставете нови устройства, предназначени за подаване на втечнен газ, и свържете електродите за запалване и системата за контрол на пламъка.
• Върнете горелката на стандартното място. Нейното положение ще бъде указано от направляващите.

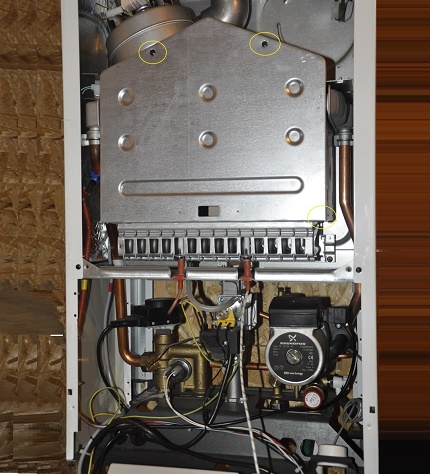

С монтирането на горелката всички процедури по преработката са завършени. Остава да сглобите отделените по-рано части на уреда и да фиксирате капака, екрана и външния панел в ред, обратен на този, по който сте ги разглобявали.

След извършване на преработката всички откачени устройства и демонтирани части на газовия котел се монтират на стандартните си места в обратен ред.

Но това не е всичко, предстои най-сериозната и деликатна работа – настройката.

Процес на настройка на налягането с “народни средства”

Този етап често е достъпен само за представители на газовата служба. Защото далеч не всеки домашен майстор разполага с манометър, който разпознава показания на налягане в интервала от 3 до 40 милибара. Да купите измервателен уред само за еднократна работа не е особено разумно, по-лесно е да използвате услугите на майстор, който разполага с този инструмент.

Но отечествените изобретатели все пак намериха начин за измерване на данните за налягането на газа в системата. Успяха да подберат и уред, способен правилно да показва атмосферното налягане. Няма да повярвате, това е обикновен тонометър, който със сигурност е запазило по-старото поколение във вашето семейство.

Освен това няма значение дали разполагате със стрелков или електронен измервател на артериалното налягане. И двата варианта са напълно подходящи. Повечето от тях реагират отлично на отклонения от 3 mbar (т.е. в милибари).

Единственият недостатък – не всички уреди са снабдени с подходяща скала с деления по mbar. Но има скала с деления по mm живачен стълб, а в интернет има достатъчно програми, които конвертират всички съпоставими физически мерни единици.

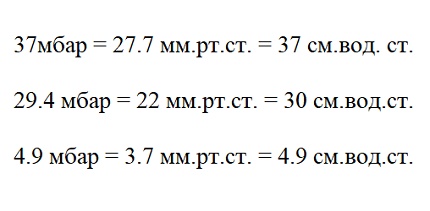

Нека направим за собствено удобство таблица с превод на мерните единици, след което смело да пристъпим към пренастройване на автоматиката на котела за работа с втечнена газова смес.

За да настроите котела за работа с втечнен газ с помощта на тонометър, ще ви бъде полезна таблица със стойности на налягането в различни мерни единици

В предложения за разглеждане пример на входа в агрегата налягането трябва да бъде 37 mbar. Границите на налягането за работа на горелката задаваме на 4,9 mbar за минимум и 29,4 mbar за максимум.

Първо трябва да пренастроим налягането преди входа на стенния газов котел. При нас всичко беше изчислено за използване на магистрален газ, постъпващ под налягане 27-28 mbar. Сега настройваме редуктора на газхолдера или групата бутилки на необходимите ни 37 mbar.

Настройката извършваме в следния ред:

• Сваляме долния штуцер на газовия клапан, като по същество освобождаваме точката на входа на газа в системата за регулиране на динамичното налягане.

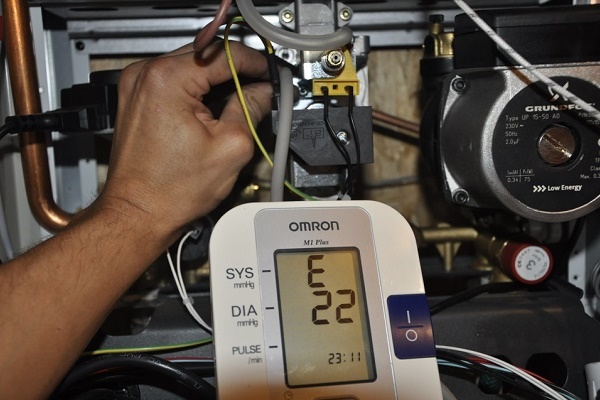

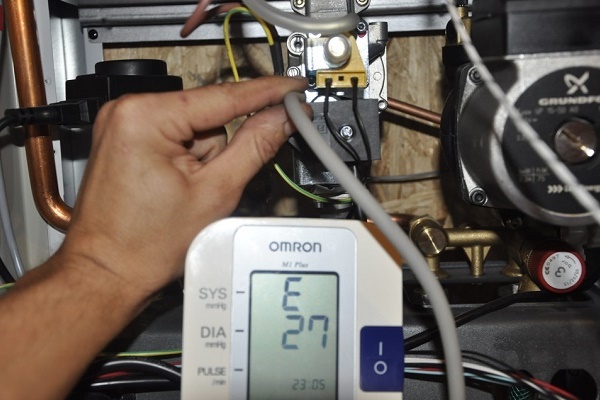

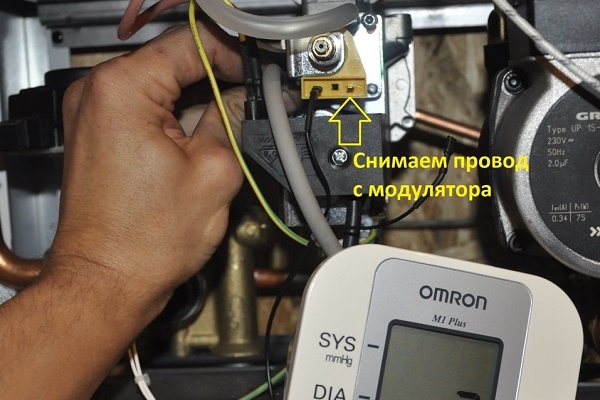

• Свързваме тонометъра. Електронният измервател просто го откачаме от системата за отчитане на показанията на тонометъра, след което с тесен маркуч го свързваме с точката за вкарване на газа, а стрелковия веднага свързваме с маркуча на крушата.
• Настройваме налягането на необходимите ни параметри, като имаме предвид, че уредът ще ни показва mm Hg. Следователно трябва да настроим 27,7 mm.

Отбележете, че стрелковият вариант на тонометъра в случая е значително по-удобен. Свръхточността, която се опитва да демонстрира електронната система, тук е напълно ненужна. Освен това със стрелковия уред, работещ без излишна „суетня“, по-лесно се улавят десетите части.

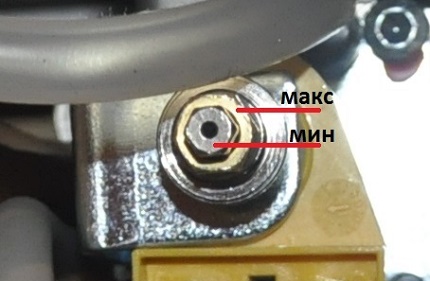

Настройват максималното налягане на газовия котел Бакси с помощта на ето такава гайка. Като я въртят по посока на часовниковата стрелка, увеличават стойността, в обратната посока намаляват.

След това пристъпваме към пренастройване на налягането на газа, постъпващ директно в горелката:

• Отвинтваме горния штуцер от газовия клапан. Към освободения отвор свързваме тонометъра.

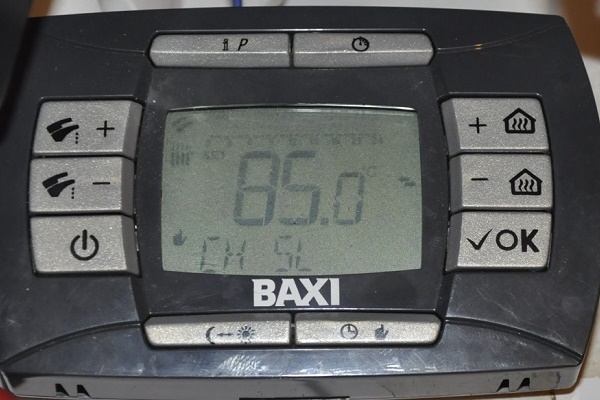

• Пуснете котела така, че да работи с максимални настройки по характеристиките на горещата вода и топлоносителя.
• Настройте горните и долните граници за нагряване на топлоносителя и санитарната вода, като завъртате гайката за настройка наляво и надясно.

Завъртете внимателно гайката за настройка около собствената ѝ ос. Въртете я по часовниковата стрелка за увеличаване, обратно – за намаляване. Използвайте ключ с глава. Действайте така, докато стойностите не съвпаднат с преизчислените показатели в мм живачен стълб: 22 мм за горната граница, 3,7 мм – за долната граница.

Определете десетичните части по скалата буквално „на око“. За да настроите 3,7 мм, намерете приблизително средата между 3 и 4, след това леко преместете показанието към 4. Е, може да се каже, че настроихте.

Сега завийте шуцера и сглобете котела, след което пуснете и проверете работата му. Грешката на направената настройка в примера не надвишава 1%, което за домашно изпълнение е наистина забележително.

Аналогично всички работи по преоборудване и пренастройка се извършват на много двуконтурни стенни агрегати. Към такива устройства спада продукцията на компания Airfel, например моделите Digifel и Digifel DUO.

Стъпки на преустройството със смяна на горелката

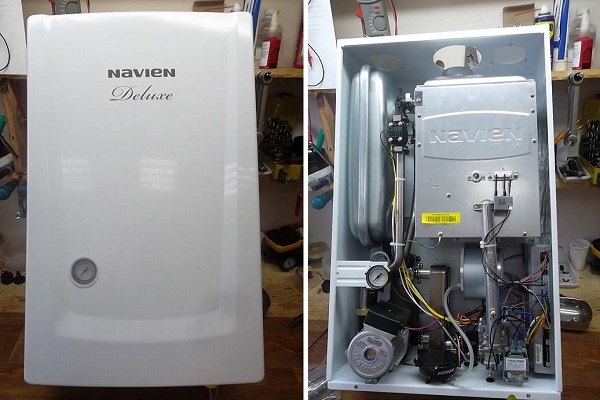

Конструкцията на редица котли е устроена така, че няма смисъл от отделно отвиване на дюзите. За тях производителите пускат модули, предназначени за втечнен газ. Лесно можете да смените модула на горелката, например в котела Навиен Делюкс (Navien Deluxe).

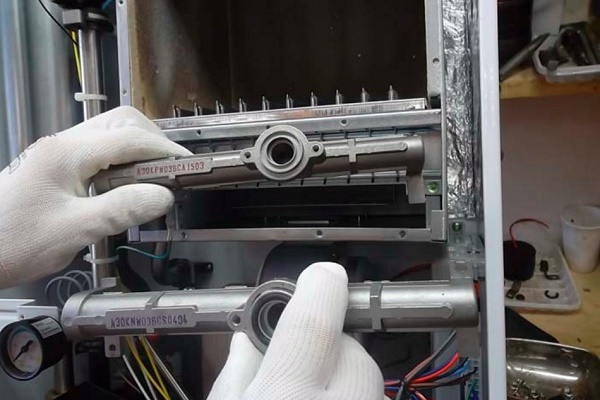

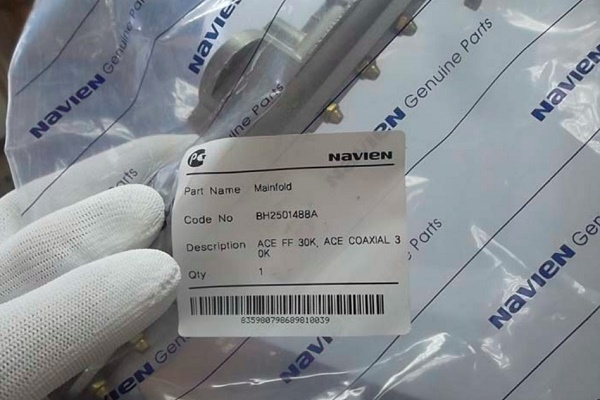

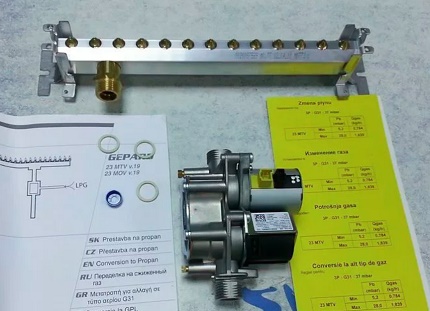

Цялата работа се състои в замяна на колектора с дюзите с точно такова устройство, но с отвори с различен размер. Това, че ще бъде фабрично производство – безспорен плюс, гарантиращ херметичността на газопроводните канали. Няма да се налага да се съмнявате в по-нататъшната му безопасна експлоатация.

Работите по преоборудване и пренастройка в този случай се извършват по следния начин:

• Изключете агрегата от електрозахранването и затворете крана на тръбата за подаване на газ.
• Свалете лицевия панел от корпуса на котела.

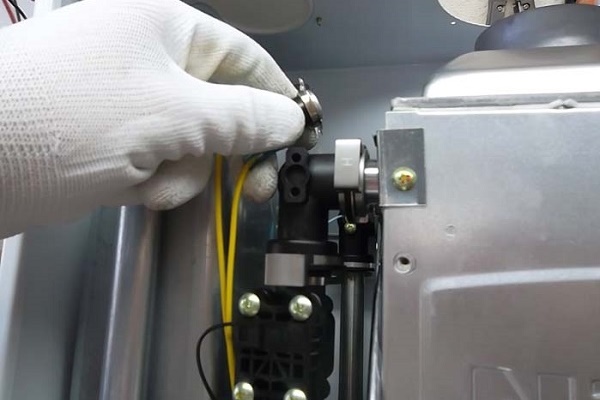

• Откачете електродите, свързани към системата за запалване.

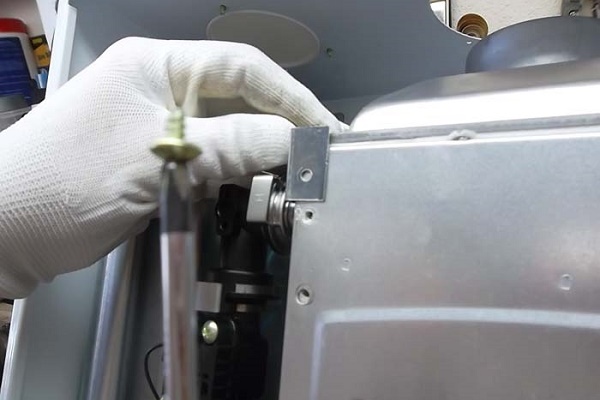

• Демонтирайте тръбата за подаване на газ, намираща се в обхвата на котела, като предварително отвиете 4-те задържащи я винта.

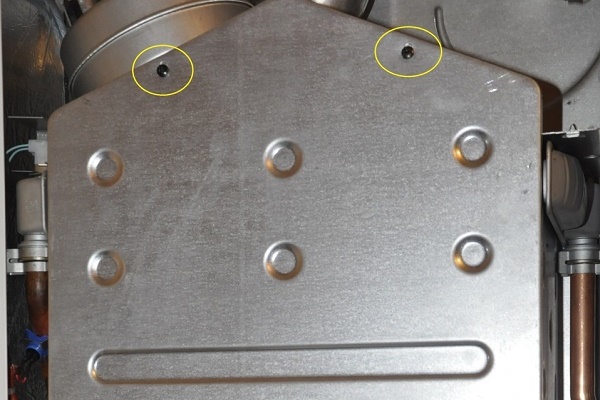

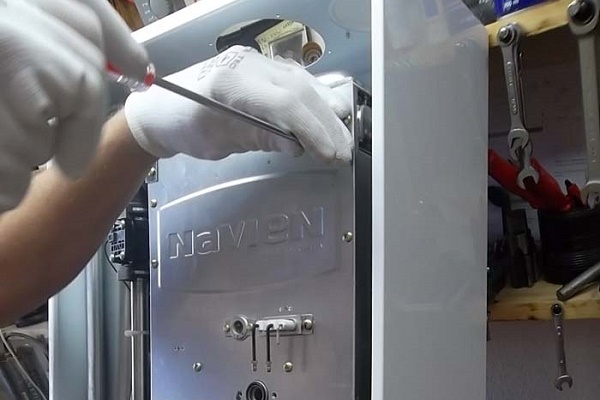

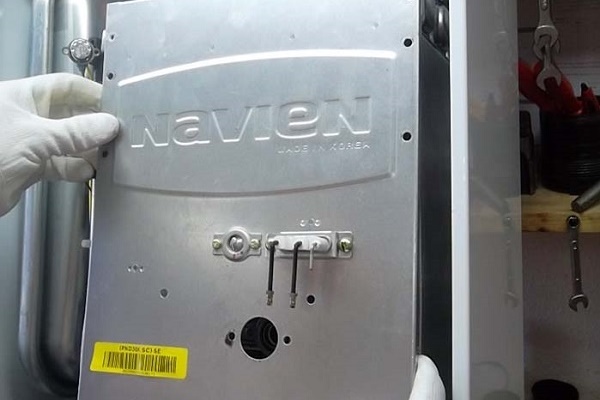

• Свалете капака, монтиран на затворената горивна камера. За целта отвийте 11 винта.
• Демонтираме сензора за защита от прегряване заедно с предназначения за него кронщайн.
• Извличаме колектора заедно със закрепените на него дюзи. За да го свалим, отвиваме два винта, намиращи се отдясно и отляво на устройството.

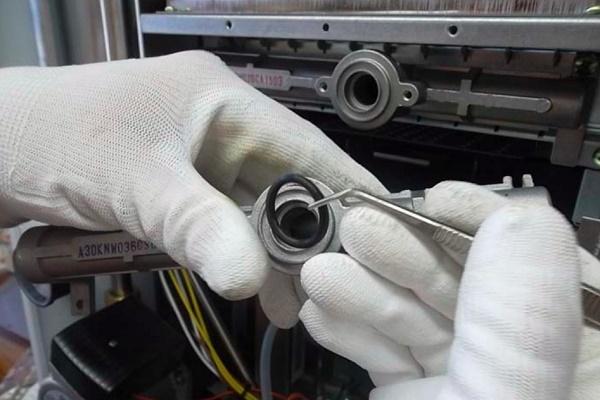

• Монтираме на подлежащия на монтаж нов колектор уплътнителен пръстен, който уплътнява входа на газопроводната тръба. Монтираме новия колектор на стандартното му място и го закрепваме с винтове.

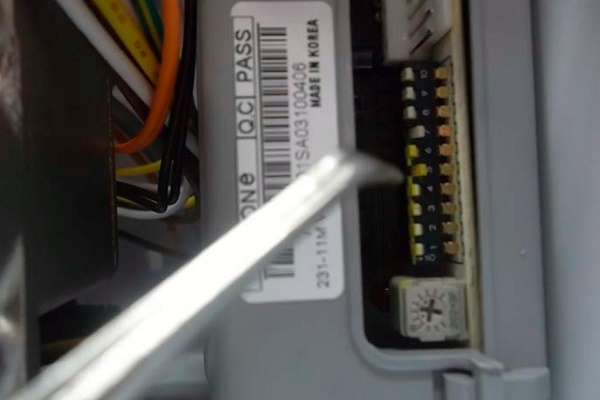

• Микропрекъсвача, който е пети от дъното, превключваме надясно. Така пренастройваме уреда за работа с втечнен газ.

След тези прости манипулации сглобяваме котела, като спазваме обратната последователност. По същия начин се извършва преправянето и пренастройването на повечето подови газови котли, особено ако те са кондензационен тип. Този вариант котли най-често дори са проектирани за възможност за преоборудване.

За да се запознаете нагледно с процедурата по подмяна на колектора с газови дюзи и настройка на котела, ще ви помогне следната фотоподборка:

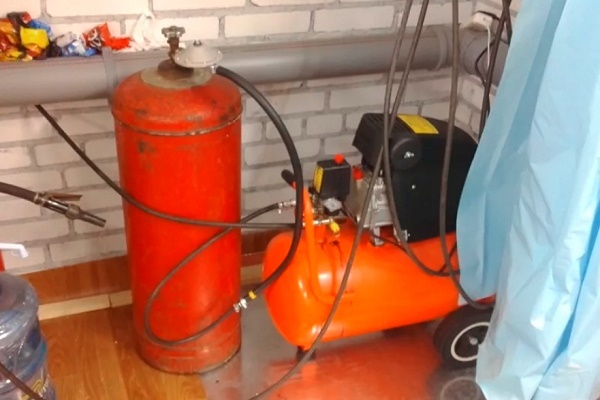

Сега остава само да сменим колектора и да настроим газовия агрегат за работа от бутилки или газхолдер:

Все пак трябва да се знае, че и двата гореописани метода за преустройство изобщо не се реализират с всички модели агрегати. Има котли, които дори не си струва да се опитвате да преустроите за втечнен газ, особено отдавна произведени агрегати.

Във всеки случай, преди да планирате преустройството и прехода, трябва да се информирате от представителите на компанията, извършила първото пускане, дали може да се реализира подобен проект. Струва си също да проучите паспорта на газопреработващото оборудване и препоръките на производителя. Обикновено там се уточнява възможността.

Препоръки за техника на безопасност

Преминаването на котела и неговата пренастройка за потребление на втечнен газ налага необходимостта да „пренастроите“ своето отношение към устройството за подаване и съхранение на синьото гориво.

Задължително трябва да запомните, че:

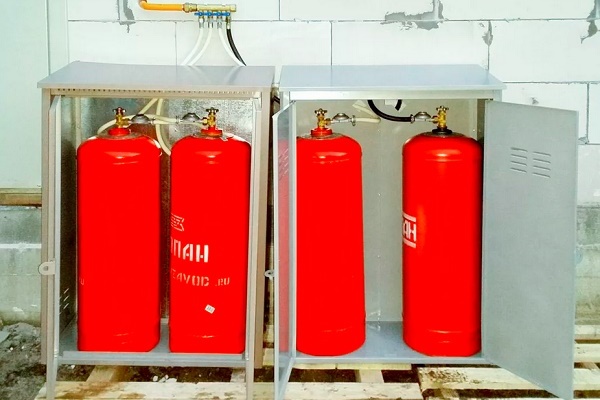

• Бутилките или газхолдерът, които са резервоари за съхранение на газ, доставящи горивото на битовото оборудване при необходимост, трябва периодично да се допълват.
• За зареждане с газ на група бутилки или газхолдер трябва да се обръщате към сертифицирани организации, разполагащи с оборудване за фиксиране на теглото на газа в бутилката и реалния му обем в газхолдера.
• Зареждането на затворените резервоари за газ се извършва до 85% от полезния обем на съда. Този резерв е необходим в случай на топлинно разширение на горивото, за да се избегне експлозия.

Неопасна, но изискваща особено внимание ситуация при попълване на запасите от втечнено синьо гориво, е заливането на течност с плътност, различна от плътността на предишната течност. Поради тази разлика остатъците от втечнен газ може да не се смесят с новозалятата порция.

В резервоара поради разликата в плътността се формира нещо като два несвързващи се сектора, във всеки от които циркулира втечнен газ. Въпреки това на границата на секторите след кратък период ще настъпи конвективен топлообмен. След изравняване на температурите, плътностите ще се изравнят и течностите ще могат да се смесят.

Втечненият газ, както и магистралният, е лесно запалима, горима течност с висока скорост на разпространение на пламъка. За избягване на катастрофални ситуации трябва стриктно да се спазват правилата за експлоатация и да се пълнят бутилките не повече от 85%

Обикновено този процес, има се предвид директното смесване, е съпроводен с интензивно изпаряване на втечнения газ. За да се избегнат свързаните с него загуби, трябва да се използват смесителни устройства в процеса на пълнене. Но по-добре е да се избере начин, позволяващ да се изключи гореописаното явление.

Попълването на бутилките и газхолдера със синьо гориво като цяло е процес, изискващ повишено внимание, в противен случай проблемите могат да бъдат много сериозни и дори катастрофални. Съществен проблем е бързото разпространение и изпаряване на втечнената газова смес.

Ако не се нарушават правилата за безопасна експлоатация на газовото оборудване, магистралният метан рядко експлодира. Това се случва само при значителни изтичания, ако рязко се променя техническото състояние на газа в околното пространство. Например, в кухня с явни признаци на изтичане, вместо задължително проветряване, се включва осветлението.

Втечненият газ при разширяване в затворен съд от външно нагряване непременно експлодира, ако в резервоара не е оставено достатъчно пространство за неговото разширяване. Синьото гориво гори изключително интензивно. Тъй като газът бързо се абсорбира от атмосферата, зоната на горене се разширява с висока скорост.

Изводи и полезно видео по темата

С организацията на отоплението на втечнен газ и процедурата за превключване на котела към неговата консумация ще ви запознае следният видеоклип:

Техническата и технологичната същност на превключването на котела към консумация на газова смес във втечнено състояние трябва да знаят както самостоятелните домашни майстори, така и клиентите на услугите на работниците от газовата служба.

Трябва да се помни, че вторият вариант е по-предпочитан, тъй като газът е взривоопасен, токсичен и горим. Освен това при външна намеса гаранцията на оборудването се счита за невалидна.
