Инсталиране на проточен бойлер със собствените си ръце: постъпков инструктаж

Мнозина от нас неведнъж са се сблъсквали с проблема с аварийното спиране на топлата вода. Съгласете се, доста е неудобно да се загрява вода в тенджера, за да се измият съдовете или да се вземе душ. А ако семейството е голямо, това може да се превърне в истински проблем.

Но изход има – това са проточните бойлери. Те помагат да се повиши нивото на комфорт в градските апартаменти и осигуряват топла вода през цялата година за къщите извън града. Да разберем как се извършва монтажът на проточен бойлер със собствени ръце, с който може да се справи всеки домашен майстор.

Ще разкажем за принципите на работа на бойлера и за това, какви фактори трябва да се вземат предвид при избора му. Ще разгледаме особеностите на свързване на електрическото и газовото оборудване. Тук ще намерите видеоинструкции за монтаж, които ще ви помогнат да се ориентирате по-добре с инсталацията.

Принцип на проточното нагряване на вода

Ако сте решили самостоятелно да инсталирате оборудване за загряване на вода, трябва задължително да се запознаете с неговото устройство и принцип на работа.

Нагряването на водата в уред от проточен тип става доста просто: студената вода от водопровода преминава през нагревателните елементи и на изхода има температура, няколко пъти по-висока от началния показател.

Например, вода с температура + 10º С се загрява до температура, комфортна за вземане на душ – + 36-40º С. Параметрите се регулират с помощта на бутони за управление, разположени на лицевата страна на корпуса.

Загряването на водата започва автоматично, от момента на отваряне на крана. Въпреки миниатюрните размери на уреда, той е способен да осигури загряване до температура + 50–65 °C, достатъчна за измиване на съдове или вземане на горещ душ.

За да работи оборудването изправно, при инсталирането трябва да се вземат предвид следните нюанси:

• здравината на стената, на която се монтира уредът;
• необходимото налягане във водопровода;
• годността на електрическата мрежа.

Ако всички условия са спазени, качеството на функциониране на водонагревателя ще зависи само от вашите умения.

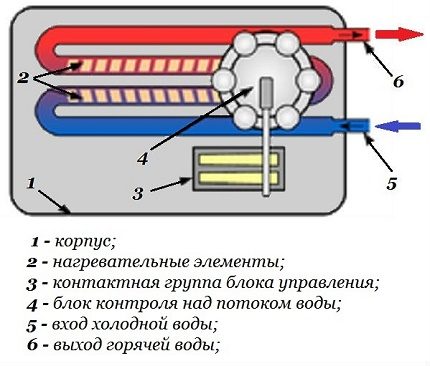

Стандартна схема на устройството на нагревател от проточен тип. Като нагревателни елементи в габаритните модели се използват ТЕН-ове, а в компактните – медни спирали. Подробна схема е представена в техническото описание на изделието.

Фактори за избор на бойлер

Ако вече сте решили със сигурност, че проточният водонагревател ви устройва напълно, е необходимо да изберете подходящия модел.

За целта се опитайте да уточните желаните характеристики на уреда, т.е. анализирайте следната информация:

• брой постоянно пребиваващи хора;
• максималният обем на консумация на вода при едновременно включване на всички точки на водочерпене;
• общ брой на всички точки на водочерпене;
• желаната максимална температура на загряване;

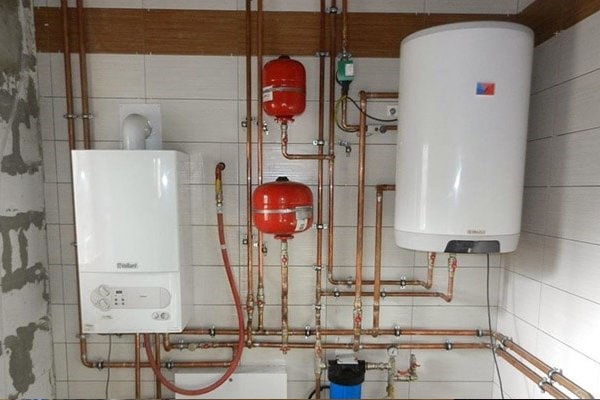

Събирането на данни ще помогне да се изчисли мощността на оборудването. При това е по-добре да се опирате на информацията, предоставена от производителя. Ако до вилата е доведен газ, струва си да помислите за свързване на газова колонка, а ако постоянно живеете в къщата – за газов котел.

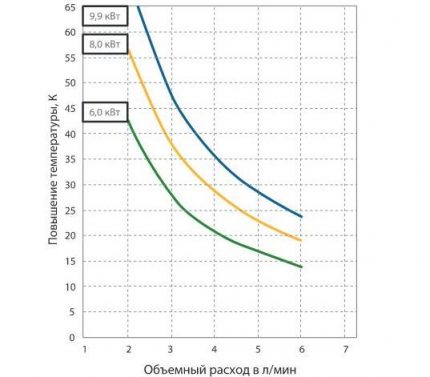

Графика за изчисляване на данните за повишаване на температурата за проточен напорен водонагревател AEG RMC при температура на водопроводната вода + 10 °C и напрежение 220 V.

В жилищни сгради с височина над пет етажа монтирането на газово оборудване е категорично забранено. В този случай изборът е предопределен – трябва да закупите електрически бойлер. Той ще ви „спаси“ по време на сезонните прекъсвания на топлата вода.

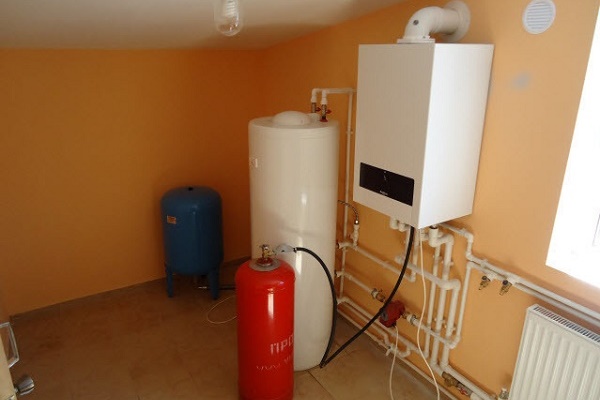

Да предпочетат електрическите варианти на оборудване за подготовка на санитарна вода ще трябва собствениците на частни къщи, които нямат възможност да се свържат към системи с магистрален газ. Това е в случай, че не се планира използване на бутилков газ или инсталиране на газхолдер.

За самостоятелния монтаж също са важни степента на сложност на инсталирането, цената на уреда, началната комплектация, възможността за бърз ремонт и наличието на резервни части, условията за гаранционно обслужване и гаранционният срок.

Ако продавачът предлага услуги по монтаж, разгледайте и този вариант, особено при покупка на електрически напорен модел или газова колонка.

Допълнително с аргументите за избор на проточен бойлер ще ви запознае друга статия, която препоръчваме да прочетете.

Причини за самостоятелно инсталиране на уреда

Монтажът на уред със собствени ръце, който е пряко свързан с водоснабдителната система и електрическата мрежа, е отговорна и сериозна работа, затова неопитните потребители е по-добре да се доверят на професионалисти.

Съществуват обаче няколко причини, които позволяват самостоятелно монтиране:

• недостиг на парични средства за заплащане на услуги;
• необходимост от спешно инсталиране на уреда;
• желание за обучение и придобиване на нови умения (за предпочитане под контрола на специалист);
• перспектива за ремонт или замяна.

Безспорно, ако вие сами разберете устройството на бойлера, проучите инструкцията и го инсталирате, в бъдеще ремонтът или подмяната на износените части ще станат обичайна работа.

Освен това съществуват особени житейски обстоятелства, които налагат да се научите да правите всичко сами. Например, живеене в отдалечена къща, от която до най-близкия сервизен център има повече от 300 км.

Инструкция за монтаж на електрически модел

И така, нека се опитаме да разберем как правилно да инсталираме проточен бойлер със собствени ръце, така че да работи много по-дълго от срока, посочен в гаранционния талон. Но запомнете, че общите препоръки трябва да се допълват с ръководството, изложено в техническата документация.

Стъпка #1. Подготвителни работи – проверка на електрическата мрежа

Не всяка електрическа мрежа може да издържи мощността на избрания от вас модел. На пазара се предлагат бойлери с мощност средно от 3 kW до 27 kW. За работата на слабите уреди е достатъчно и старо окабеляване, но експлоатацията на мощен напорен нагревател може да осигури само нова мрежа и свързване чрез УЗО.

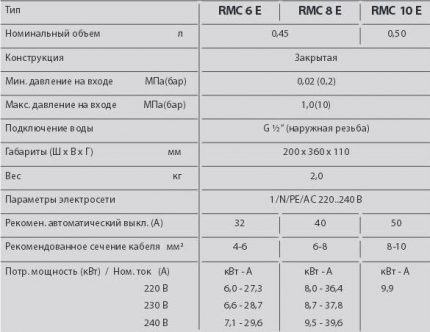

Таблица с технически данни, улесняваща диагностиката на електрическата мрежа и избора на сечение на проводника. При полагане на ново окабеляване производителят препоръчва да се вземат предвид местните норми и стандарти.

Следователно за свързване на повечето проточни бойлери ще е необходим стационарен метод на монтаж, електрическа мрежа за променлив ток с напрежение 220 V, трижилен меден кабел с минимално сечение 3 mm x 2,5 mm, автоматична защита 30 A.

Не забравяйте за задължителното заземяване. Ако уредът е фиксиран на стена, която се нагрява, сечението на кабела трябва да се увеличи.

Стъпка #2. Избор на място за инсталиране

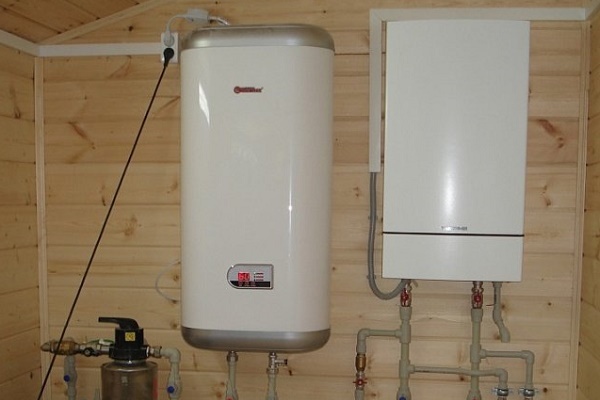

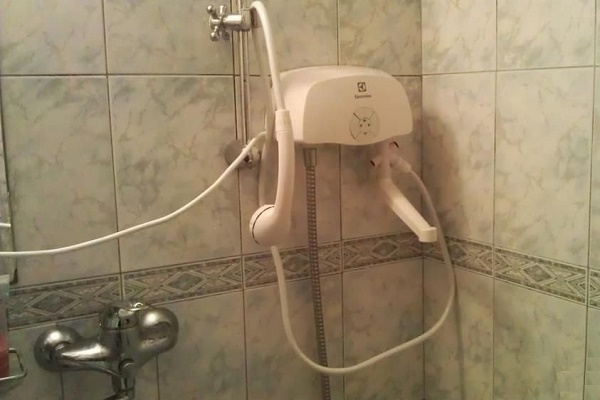

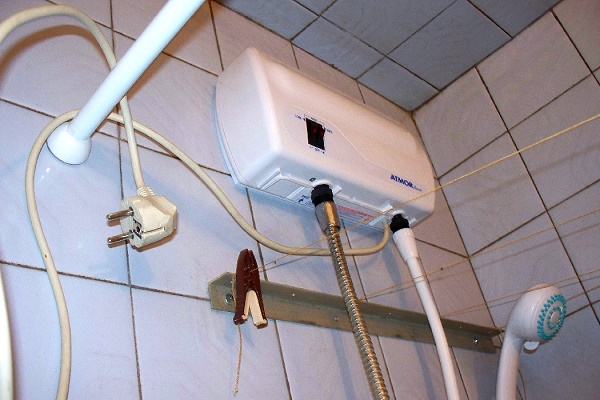

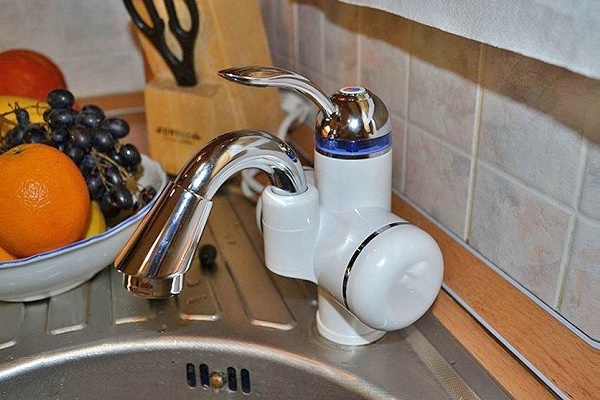

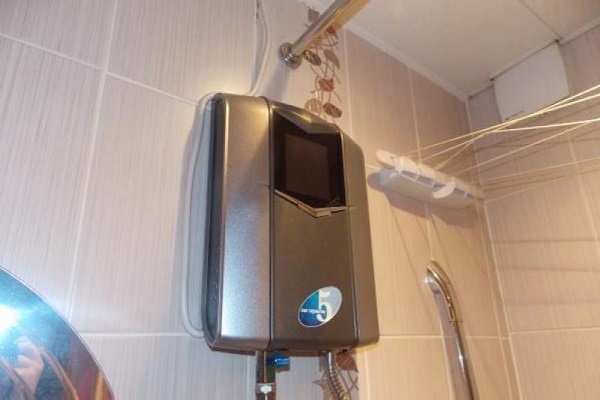

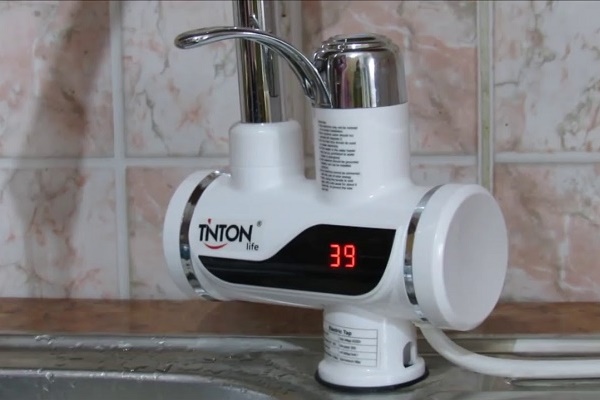

Мястото на монтаж зависи от вида на оборудването. Бойлер без налягане обикновено се монтира близо до точката на водопотребление, т.е. над мивката, под мивката или отстрани на крана. Ако моделът без налягане освен с гъши кран е снабден с маркуч с душова глава, трябва да се обмисли място за закрепване и за него.

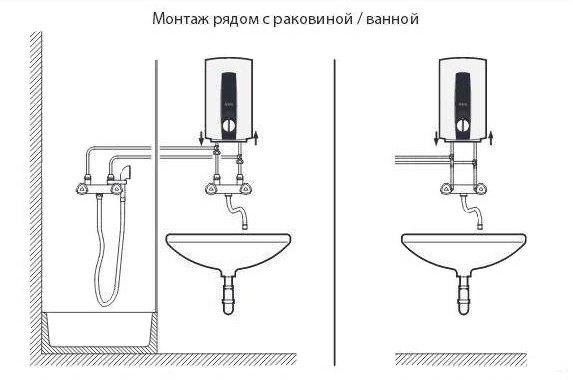

Схема на монтаж на проточен бойлер до мивката/ваната или душ кабината. Основното условие за монтаж е достъпността на блока за управление.

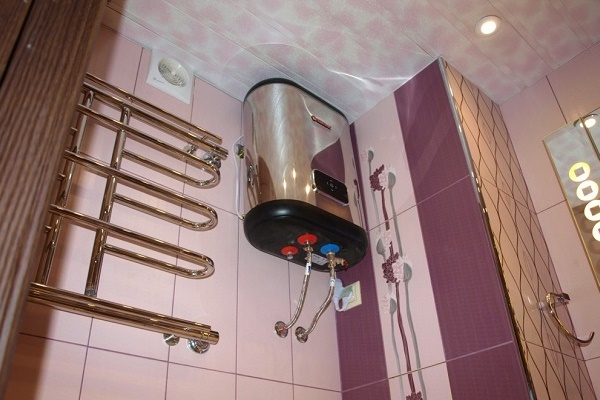

Моделите с маркировка IP 24 и IP 25 първоначално са защитени от директно проникване на вода, въпреки това е по-добре да се поставят там, където няма опасност от заливане с вода от душа – под мивката.

Същевременно те трябва да са достъпни за включване (механично), регулиране на налягането и температурата – т.е. да се намират близо до душа или мивката. Следователно монтажът на проточен бойлер в тоалетната е лоша идея, а в банята – добра.

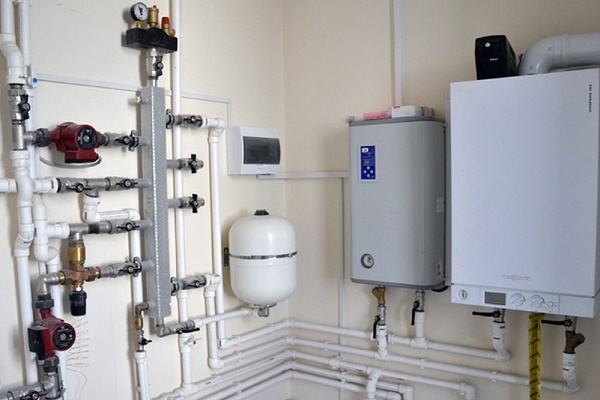

Изборът на напорен уред диктува други условия. Обикновено се монтира недалеч от точката на водовземане, която е най-натоварена, или близо до щранга. Мощен бойлер може да осигури гореща вода за кухнята, банята, душ кабината, затова мястото се избира, изхождайки от целесъобразността и удобството на обслужването.

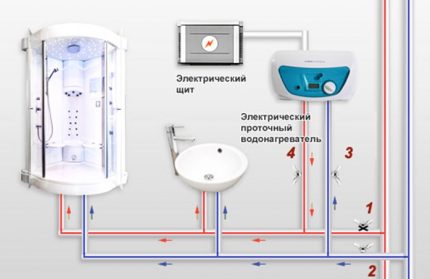

Схема на монтаж на проточен напорен бойлер: докато във водопровода има гореща вода, кранове 3 и 4 са в затворено положение, когато горещата вода бъде спряна, кранове 3 и 4 трябва да се отворят, а кран 1 да се затвори.

Такива уреди не се нуждаят от постоянна регулировка – те са програмирани.

Стъпка #3. Ред на монтаж на стена

Крепването на стена се състои в пробиване на отвори и окачване на уреда с помощта на специални панти или скоби, които се доставят в комплекта.

Две основни условия за правилния монтаж:

• здравина на стената (идеално подхождат тухла, бетон, дърво, условно – гипсокартон);
• идеално хоризонтално положение спрямо равнините.

Ако оборудването се постави с наклон, ще се появи риск от въздушни тапи, а по-нататък – повреда. Работата е там, че нагревателните елементи по време на работа трябва да бъдат напълно покрити с вода. Вследствие на изкривяването на уреда част от намотката или нагревателя може да изсъхне и механизмът ще се повреди поради прегряване.

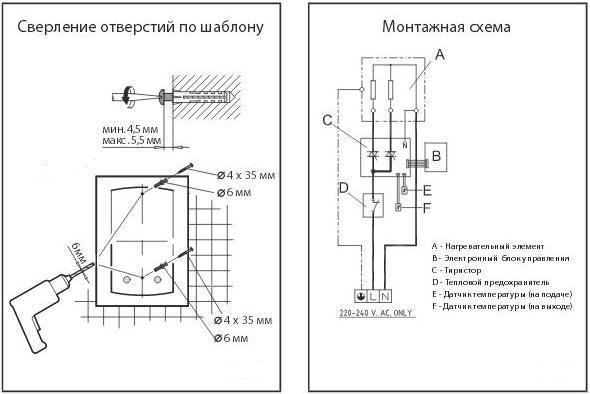

Схеми, които помагат да закрепите правилно бойлера на стената. Обърнете внимание на размерите на крепежните елементи (дюбели, винтове или самонарезни винтове) и на особеностите на монтажната схема

Както вече разбрахте, за монтажа ще ви трябва бормашина и определени свредла – за бетон или дърво.

Редът на действията е следният:

• Поставете превключвателя на бойлера в позиция „изкл.“.
• Вземете монтажната пластина (трябва да бъде в комплекта), приложете я към стената и маркирайте местата на отворите.
• Пробийте отворите.
• Поставете дюбелите и завийте винтовете.
• Отворете капака на корпуса, направете отвори за подаване на вода.

Следващият етап трябва да се изпълни, като се вземат мерки за безопасност, тъй като ще се наложи да се работи с електричество.

Стъпка #4. Свързване към електрическата мрежа

Уверете се, че в мрежата няма напрежение, и вкарайте електрическия кабел през специалния отвор в задната стена, покрит с гумена тапа. Окачете уреда на вече подготвените винтове, проверете дали няма отклонения по хоризонтала.

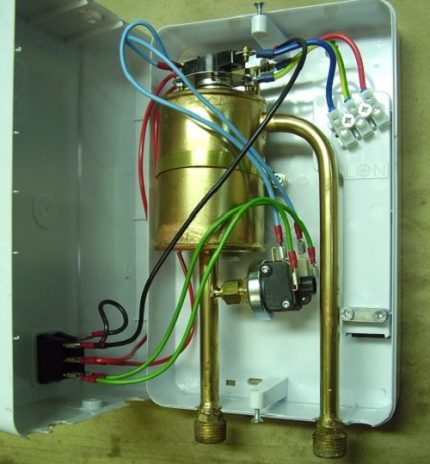

Почистете краищата на проводниците по стандартния начин и поставете трите проводника в клемната кутия. Затегнете крепежните винтове, така че всеки проводник да бъде здраво фиксиран. Не сбъркайте в цветовото обозначение на проводниците.

Не забравяйте, че съседството на електричество и вода е едно от най-опасните за човешкия живот, затова следвайте стриктно схемата за инсталиране от инструкцията на производителя

Забранено е да се извършва инсталиране, ако няма заземяване и автоматично устройство за защитно изключване (УЗО). Ако възникне изтичане или повреда в системата, автоматът моментално ще реагира и ще прекъсне електрическата верига.

Мястото за инсталиране на УЗО е разпределителното табло, което се намира на площадката на етажа или в помощно помещение, ако става въпрос за частна къща.

Стъпка #5. Варианти за свързване на вода

Обикновено съществуват няколко варианта за свързване. Например, един и същи модел може да се монтира над водопроводния възел за подаване на вода (горно свързване) и отдолу, под мивката (долно свързване), да се свърже уредът към затворени или отворени тръби. За подвеждане на тръбите в корпуса на устройството има два отвора – в тях се вкарват маркучи с гореща и студена вода.

Схеми за свързване: 1 – към скрити тръби; 2 – към отворени тръби. На първата схема – първо трябва да се монтират ъглите (В), след това да се присъединят маркучите с уплътненията (А). На втората схема – да се монтират на тръбите държачите (А), да се свържат с маркучи с уплътнения (В)

Малкомощните електрически бойлери, ориентирани за една точка на водопотребление, обикновено вместо изход за гореща вода към общата линия имат маркуч с душова наставка.

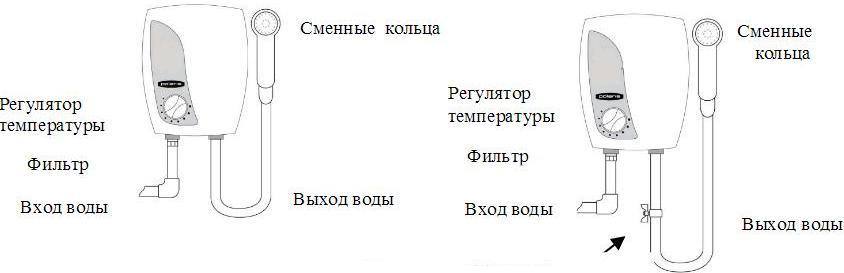

За едноточковите модели съществуват специални указания за инсталиране: на първата фигура е показан правилният монтаж, на втората – неправилният. Да се монтира вентил на изхода на водата е категорично забранено!

Бойлерът може да се свързва както към тръбите на централната магистрала, така и към акумулаторен резервоар, който се намира на 4 м (поне) над мястото на монтаж на устройството. При подаване на вода от резервоара ще е необходим постоянен контрол на нивото на водата.

Също така се практикува директно свързване към сондаж или кладенец (в крайградските къщи), но само през филтър за грубо пречистване, иначе производителят сваля от себе си гаранционните задължения.

Как да инсталираме газов бойлер?

Монтажът на газова колона се различава от инсталирането на електрическо оборудване с по-голям брой изисквания и по-сложен процес на свързване. Въпреки това времето и усилията се компенсират с икономия от плащането на гориво – по-евтиният от електроенергията природен газ.

Стъпка #1. Съгласуване и спазване на нормите

За да се инсталира газова колона, ще е необходимо да се доведе газ до къщата (в някои региони – най-скъпата позиция от разходите), след това да се състави правилен инженерен проект и да се съгласува в определени инстанции. Съставянето на проекта трябва да се извършва от организация, която има лиценз.

За процедурата по свързване на частен дом към системата за доставка на магистрален газ подробно е написано тук. Препоръчваме да се запознаете с предложената информация.

За да си представите какви изисквания се предявяват към инсталирането, можете да погледнете в правоустановяващите документи:

• Общи положения за проектиране и изграждане на газоразпределителни системи от метални и полиетиленови тръби (СП 42-101-2003).
• Газоразпределителни системи (СНиП 42-01-2002).

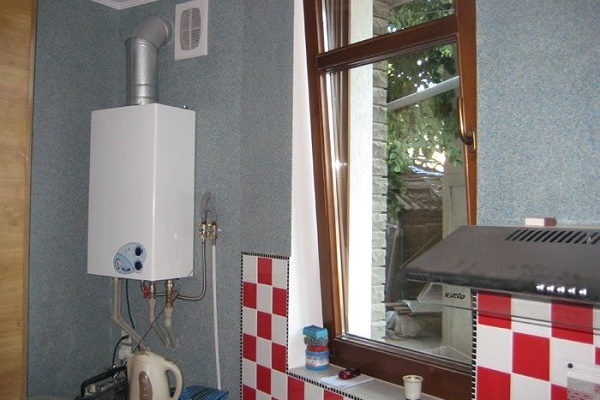

Към основните правила за монтаж на газово оборудване спадат: обем на помещението – не по-малко от 7,5 м³ и височина на таваните – не по-ниска от 2 м. Задължително условие – добре уредена вентилация. Минималният диаметър на комина – 110–130 мм (зависи от изискванията на производителя).

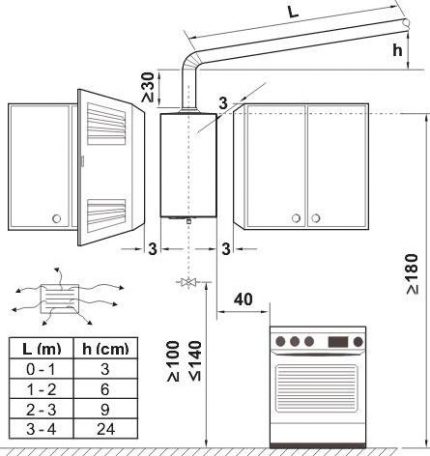

Схема на минималните разстояния за монтаж в кухнята. Като пример – газов проточен бойлер Therm 6000 O на известния немски производител Bosch

Всички желаещи да монтират газов бойлер сами трябва да разбират, че уредът без монтаж от представители на лицензирана организация (упълномощен сервизен център) се сваля напълно от гаранция и безплатно обслужване.

Стъпка #2. Правила за демонтаж на стара газова колона

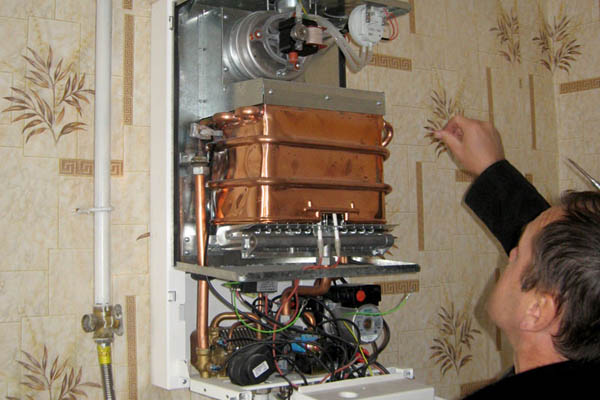

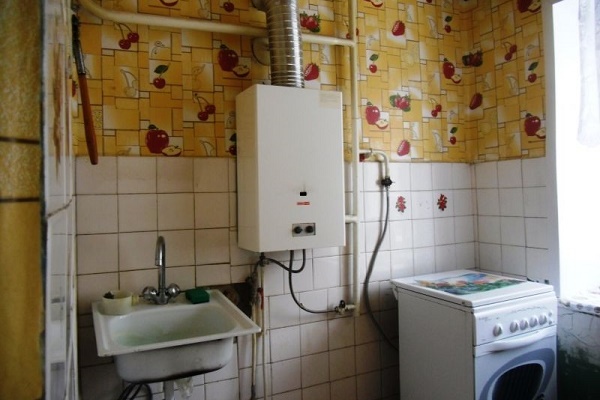

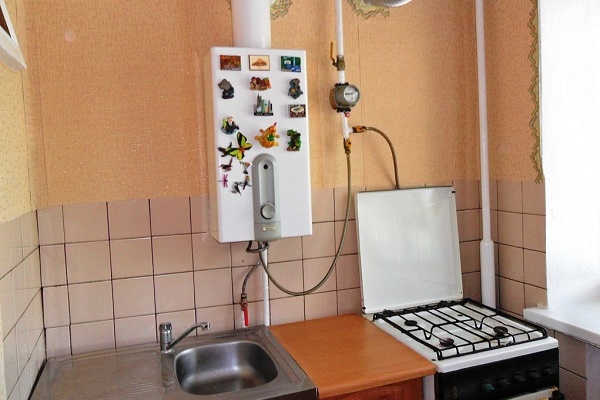

Процесът на смяна на газова колона става по-бързо от монтажа на нов бойлер, тъй като не изисква изграждане на комин или свързване към газовата мрежа.

Начинът на работа е следният:

• Затворете крана на подвеждащата газова тръба, за да спрете подаването на газ.
• Отвийте гайката, която фиксира гъвкавия маркуч, внимателно го свалете. Ако колоната е свързана по стар начин чрез метална тръба, ще трябва да я отрежете с ножовка за метал.
• Старата съединителна арматура е по-добре да изхвърлите, като си купите модерен здрав маркуч.
• Изключете водопроводната система – за надеждност е по-добре да затворите крановете при щранга.
• Свалете тръбата, отвеждаща въздуха, внимателно я извадете от комина.
• Внимателно свалете корпуса на уреда от стенния кронщайн.

По време на демонтаж се старайте да не повредите захранващите тръби, в противен случай смяната на водонагревателното устройство ще доведе до смяна на цялото прилежащо оборудване.

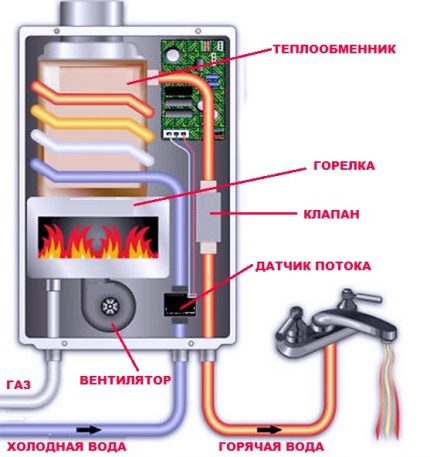

Съвременните газови колонки (проточни бойлери) имат задължително тройно свързване: към газовата тръба, към две тръби с вода (студена – вход, гореща – изход) и към комина.

Ако забележите износване на тръбите, по-добре ги заменете с нови – най-вероятно през времето на експлоатация на стария уред в магазините са се появили по-надеждни модели.

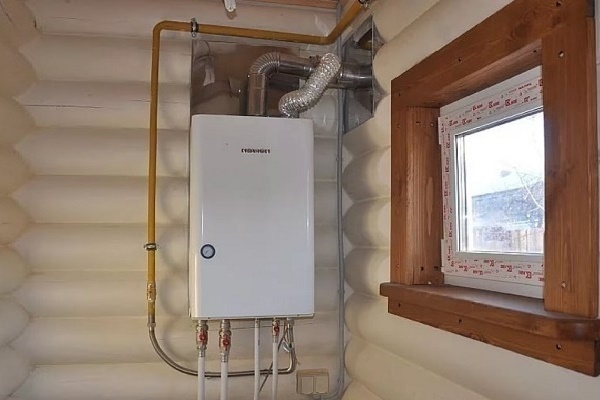

Стъпка #3. Инструкция за инсталиране на нов газов модел

За начало проверете изправността на комина. Проверете херметичността на съединенията, вертикалното разположение на тръбата за отвеждане на газовете, качеството на топлоизолацията. Не забравяйте, че изходният отвор трябва да се намира над най-високата точка на покрива и да бъде защитен от валежи с козирка.

Каква тръба ще използвате – гъвкава или твърда – няма значение, по-скоро нейните характеристики зависят от условията на монтаж. След това проверете дали вентилацията е изправна.

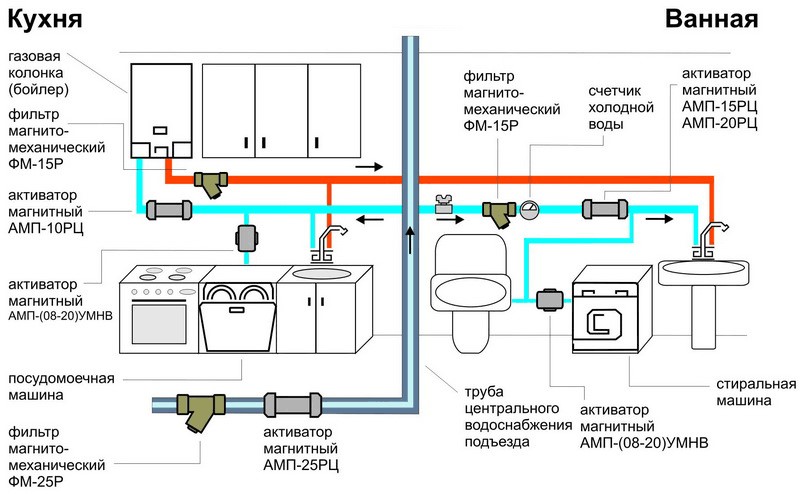

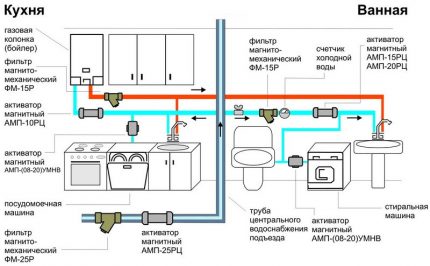

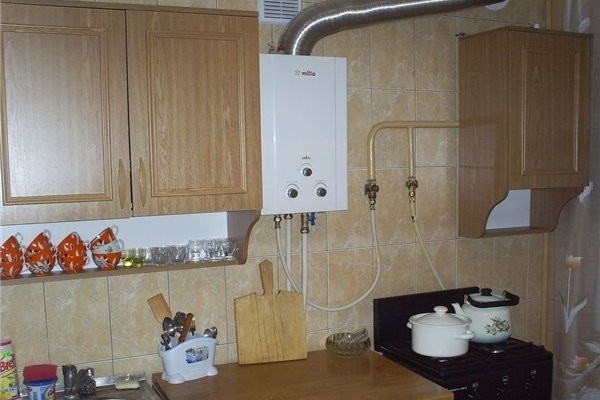

Един от стандартните варианти за свързване на газова колонка, предназначен за осигуряване на топла вода на две точки за водопотребление – в кухнята и в банята (+)

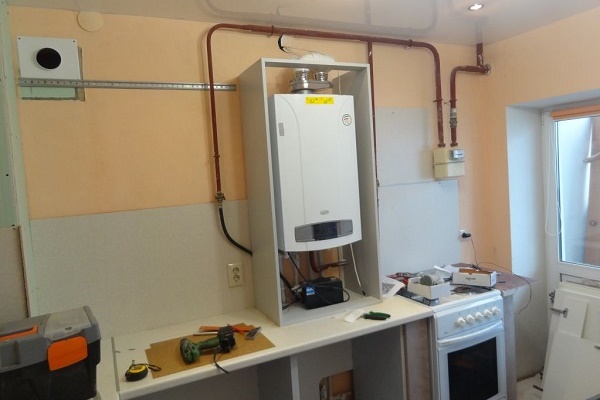

Коригирайте местата за закрепване на новия модел. Свалете дръжката на превключвателя (регулатора на мощност), развийте крепежния елемент, който държи кожуха, и свалете лицевата част на корпуса. С помощта на крепежни панти, винтове и дюбели окачете колонката на стената. Запомнете: корпусът трябва да виси свободно на стената, а не да стои на патрубките за подаване на вода или газ.

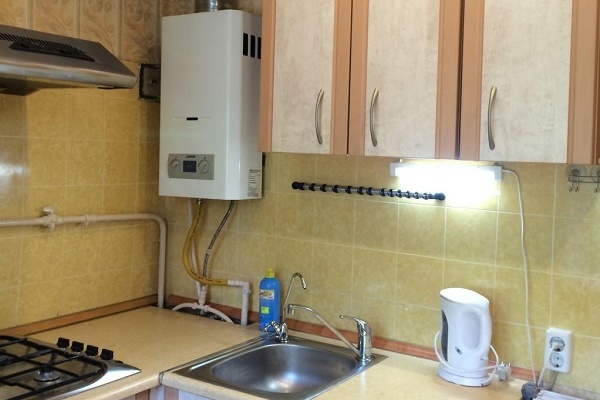

С помощта на гъвкави маркучи извършете свързването на уреда към тръбата със студена вода, след това свържете изхода с крана за топла вода.

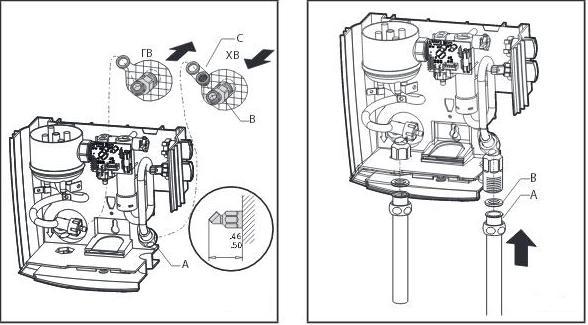

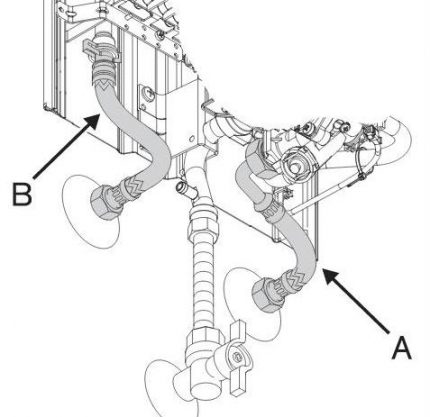

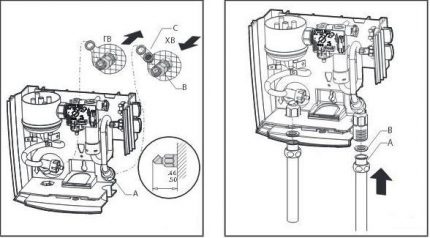

Схема за свързване на вода. За да обозначат местата на свързване на студена и гореща вода (А и В), те се маркират със син и червен цвят. За контрол на разликите в налягането на входа производителят препоръчва да се инсталира обратен клапан.

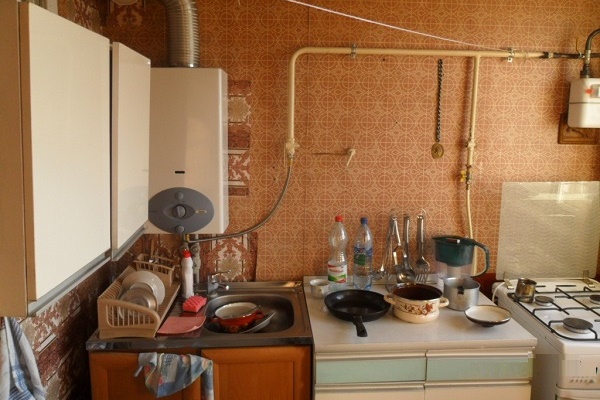

Следващият етап – свързване на газ. С гъвкав маркуч свържете газовия кран с входа на бойлера. Проверката можете да извършите по традиционен начин, като насапунисвате мястото на съединението и отворите подаването на газ. Липсата на мехури означава правилно свързване.

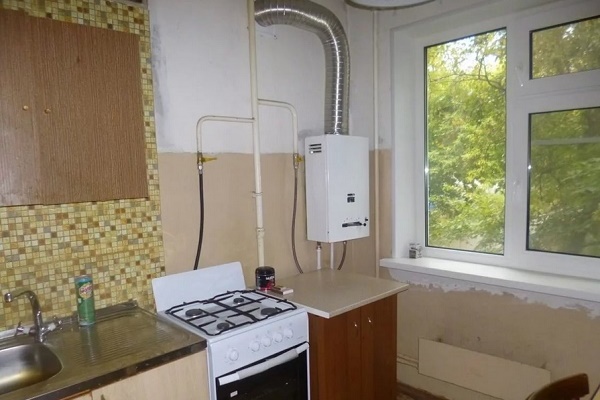

Накрая се инсталира тръбата на комина. Най-често това е гъвкава гофра, подбрана според диаметъра на изходния отвор. Единия край на гофрата фиксирайте на изхода на колонката, а другия вкарайте в комина. Поставете на място лицевия панел с превключвателите, затегнете крепежа и тествайте уреда.

Правила за експлоатация и техническо обслужване

Неизправностите могат да се появят както след няколко години, така и след месец. Особено голям е рискът от повреда при нарушения в експлоатацията на уреда.

За да работи електрическото оборудване изправно, е необходимо да следите за чистотата на филтъра и от време на време да почиствате аератора. Приблизително веднъж годишно извършвайте профилактични работи: изключете бойлера, отстранете натрупаната мръсотия, продухайте тръбите. Ако е необходимо, затегнете крепежните елементи.

При газовите колонки следете за чистотата на топлообменника, сменяйте уплътненията, почиствайте горелката и запалителната дюза, сменяйте водните филтри.

Ако техническото обслужване и най-простият ремонт на маломощен електроуред можете да извършвате сами, то контролът върху работата на газовия бойлер е по-добре да поверите на работници от газовата служба, с която е сключен договор.

Особено не си струва да рискувате, ако е възникнал проблем с недостатъчното водно налягане, запушила се е водопроводната арматура или топлообменникът се е покрил с варовик.

Изводи и полезно видео по темата

Три информативни видеоклипа ще ви запознаят с тайните на инсталирането на проточни бойлери и ще предотвратят въпроси, които често възникват по време на монтажа.

Видео #1. Инструкция за монтаж на електрически бойлер Stiebel Eltron DHC:

Видео #2. Как да инсталирате проточен бойлер CLAGE DSX с дистанционно управление:

Видео #3. Професионален монтаж на газова колонка:

Както виждате, можете да инсталирате проточен електрически или газов бойлер самостоятелно, като използвате инструкцията на производителя или полезни видеоклипове. Въпреки това, можете да запазите гаранцията и да увеличите срока на експлоатация на уреда само с помощта на професионално обслужване.

Появиха ли се въпроси по време на запознаването с предложената от нас информация? Имате ли полезни сведения, които бихте искали да споделите с посетителите на сайта, или снимка, на която сте заснели стъпките от собственоръчния монтаж? Пишете, моля, коментари в разположения по-долу блок, тук можете да оставите и файлове със снимки.
