Схема за свързване на бойлер с непряко нагряване + правила за неговото инсталиране и свързване

За осигуряване на дома с необходимото количество гореща вода се използва допълнително устройство – бойлер с индиректно нагряване (БИН). Неговото използване може да се счита за едно от най-рационалните и икономически обосновани.

Ще се опитаме да разберем коя схема за свързване на бойлер с индиректно нагряване е най-ефективна и как да свържете оборудването, за да избегнете често срещани грешки.

Избор на бойлер с индиректно нагряване

Преди покупката и свързването на буферен резервоар-акумулатор (както още наричат БИН) трябва да се запознаете с конструктивните особености на най-популярните видове. Работата е там, че съществуват много типове оборудване, включително и комбинирани модели, които работят от отоплителни системи и алтернативни източници на енергия едновременно.

Ще разгледаме традиционните бойлери със серпентина, които използват гореща вода като нагревател.

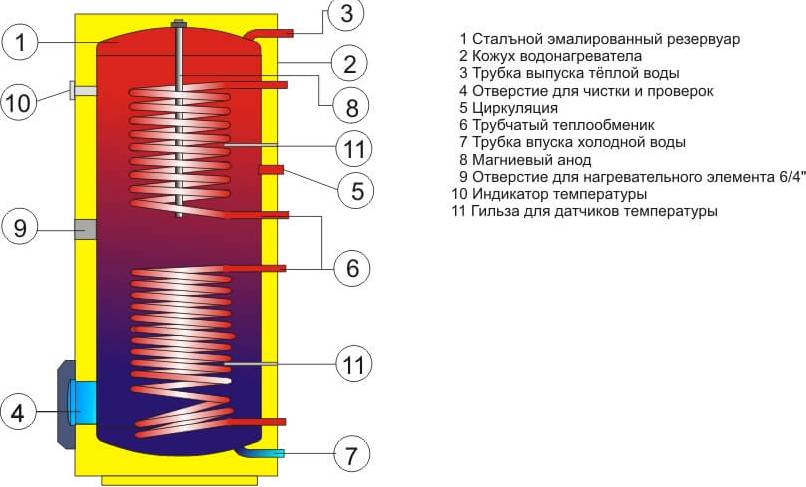

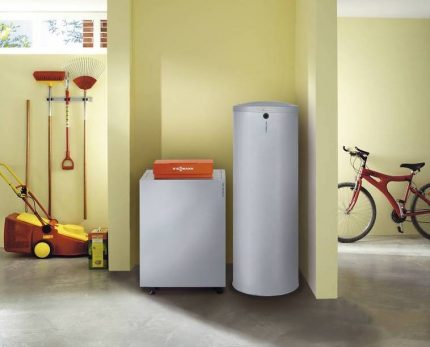

Особености на конструкцията и принцип на работа

Какво означава индиректно нагряване? Устройствата с директно нагряване функционират чрез свързване към електричество или газова горелка, а БИН има друг източник на топлина. Водата се нагрява чрез свързване към горещо водоснабдяване (ГВС), тоест източникът е топлоносителят – гореща вода (или неин заместител).

Външно БИН наподобява стандартен бойлер – тоест има бъчвообразна форма, въпреки че съвременните модели са по-ергономични. За удобство при използване и монтаж им придават правоъгълна конфигурация.

Ако разгледаме новите модели на известни марки, ще забележите, че газовите котли и бойлерите с индиректно нагряване често имат еднакъв дизайн. Монтират ги един до друг или един под друг – така може да се спести място за разполагане.

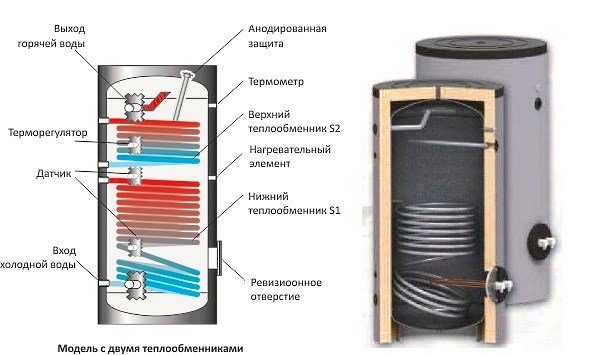

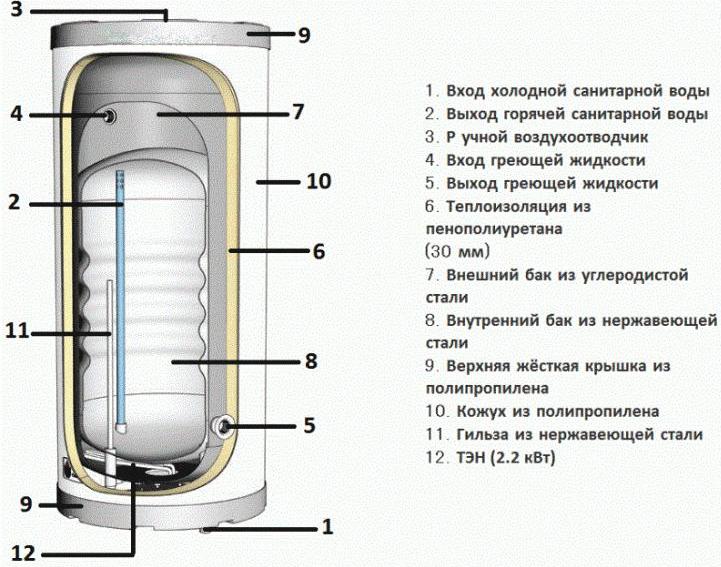

Основният елемент, изпълняващ функцията на нагряване, – стоманен или месингов топлообменник (серпентина) с голяма повърхност, който се намира вътре в метален резервоар, покрит със защитен слой емайл. За да не се охлажда водата твърде бързо, от външната страна корпусът е обграден със слой топлоизолация, а някои модели – и с кожух.

Ако искате водата в бойлера да се нагрява бързо, изберете модел с няколко топлообменника, а ако искате да изстива бавно – с качествена топлоизолация.

Важна част, с която в момента се оборудва по-голямата част от нагревателните уреди, е магнезиевият анод. Прътът, закрепен в горната част на устройството, предпазва металните части от образуване на корозия, в резултат на което водонагревателят служи много по-дълго.

Бариери срещу действието на високото налягане са предпазният клапан и вграденият термостат. Ако резервоарът не е оборудван с група за безопасност, тя се инсталира отделно при изграждането на обвързването.

Често водата, циркулираща в отоплителната система, не надвишава 65-70 °C. Мнозина се съмняват в нейната ефективност, когато тя служи като източник на топлина за нагряване в БКН. Всъщност посочената температура е достатъчна, защото скоростта и големината на пренос на топлина до голяма степен зависи от площта (доста голяма) на допир на серпентината с водата.

Как протича процесът на нагряване? Студената вода, предназначена за нагряване, постъпва през отделен отвор и запълва целия съд. От котела в топлообменника също постъпва вода, но вече нагрята. Горещите стени на серпентината предават топлина на студената вода, която на изхода вече има температура, подходяща за вземане на душ или миене на съдове.

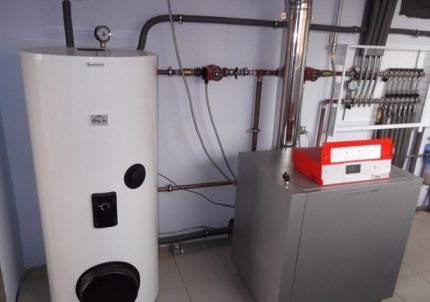

Предимства на оборудването с управление

Възможността за управление е характеристика, която влияе върху сглобяването на цялата система за нагряване на вода. Съществуват два типа БКН: прости (по-евтини) и с вградена функция за управление.

Управлението на процеса на нагряване е задължително, ако основното нагревателно устройство – например газов или твърдогоривен котел – няма блок за управление.

Отличителна особеност на управляемите модели е допълнителното оборудване с температурен датчик и възможност за подаване/спиране на подаването на вода в топлообменника. Такова оборудване работи в автоматичен режим.

За пускане е необходимо да се свържат:

• вход/изход за гореща вода от ГВС;
• подаване на студена вода към резервоара;
• колектор за разпределение на нагрятата течност на изхода.

След това можете да пуснете бойлера – водата ще започне да се нагрява.

Ако котелът функционира в автоматичен режим, не е необходимо да управлявате бойлера. Но все пак е добре да го оборудвате с температурен сензор, за което е предвидено място в корпуса.

Процесът на свързване и обвързване на бойлера с индиректно нагряване се извършва по един от начините (описанието – по-долу).

Как управлението може да повлияе на температурата на водата? Практически никак. Максималната стойност, която може да достигне температурата на изхода, не надвишава параметрите на топлоносителя в системата за топла вода. Най-вероятно тя ще бъде по-ниска с 1-2 °C.

Ако е необходимо по-интензивно нагряване (това може да се случи, ако котелът обикновено работи в нискотемпературен режим), то е по-добре да изберете модел с вграден нагревателен елемент (ТЕН).

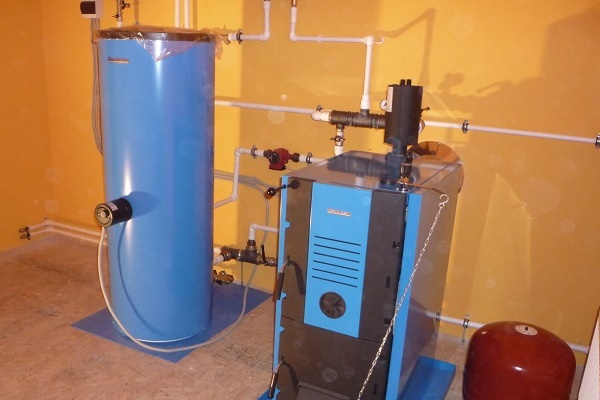

Такова оборудване е целесъобразно да се купува заедно с котли, работещи с твърдо гориво (водата остава гореща дори след охлаждане на котела).

Разновидности на устройства с допълнителни функции

Резервоарите с проста конструкция са само част от асортимента, представен на пазара на водонагревателно оборудване. Съществуват множество модели бойлери, чиито функции са много полезни за интегриране в системата за топла вода.

Например, една от функциите на по-скъпите модели е акумулиране на топлина. Ако са възможни прекъсвания на електрозахранването или дневните потребителски тарифи са твърде високи, режимът на акумулиране ще бъде много полезен. Конструкционните особености на такива модели са усилена топлоизолация и увеличен обем на резервоара (300 л и повече).

Още един вариант, осигуряващ най-бързата подаване на гореща вода към точките на водочерпене, – бойлер с рециркулация. За разлика от обикновената конструкция, тази е оборудвана с три патрубка за връзка със системата за топла вода. През два се подава гореща вода, през един – студена. Подаването на вода се осъществява с помощта на помпа.

При използване на модел с рециркулация можете да изградите допълнителен полезен кръг, например за монтаж на сушилня за кърпи.

По-рядко от устройствата със серпентини се срещат модели от типа „резервоар в резервоар“. Съдът с водата, която трябва да се нагрее, се намира вътре, а отоплителният кръг – отвън.

Водата в такъв резервоар се нагрява по-бързо, отколкото в агрегати с топлообменник, но и цената му е по-висока.

Размер на резервоара и неговото значение

Цилиндричните и кубичните резервоари се различават по размерите си. Техният обем се посочва в литри: съществуват малки модели от 80-100 л, но има и големи, вместващи до 1400-1500 л. Размерът се избира въз основа на нуждата на семейството от топла вода.

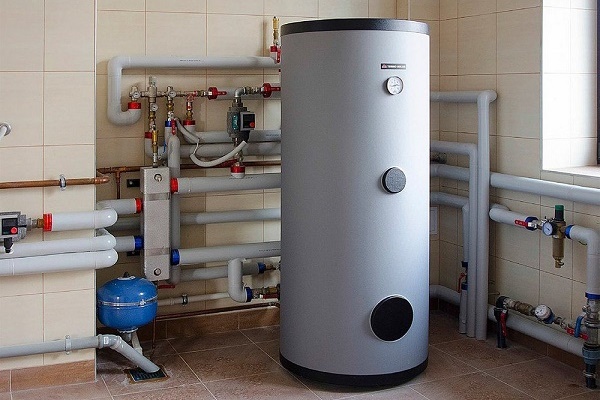

Размерите са важни при монтажа. За стенен монтаж са подходящи само леки модели – до 200 л, всички останали са с подово изпълнение. Както хоризонталните, така и вертикалните стенни устройства се доставят със специални крепежни елементи, а подовите са с крачета или малка поставка.

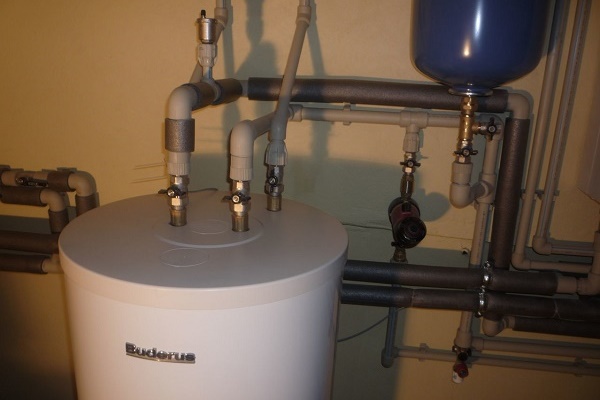

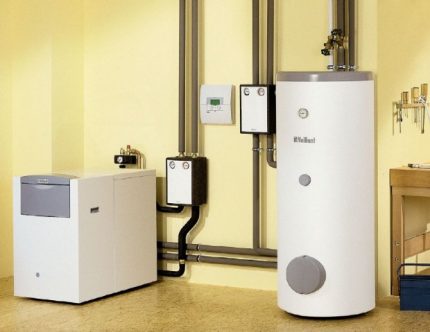

Тръбните връзки, необходими за свързване на водата и топлоносителя, обикновено се извеждат отзад и отгоре, за да е по-удобно да се свърже резервоарът към тръбите. Предният панел при някои модели е оборудван с температурен датчик (реле) и технически отвор.

Правоъгълните агрегати заемат малко по-малко място от цилиндричните, поради плътното прилепване към тръбите.

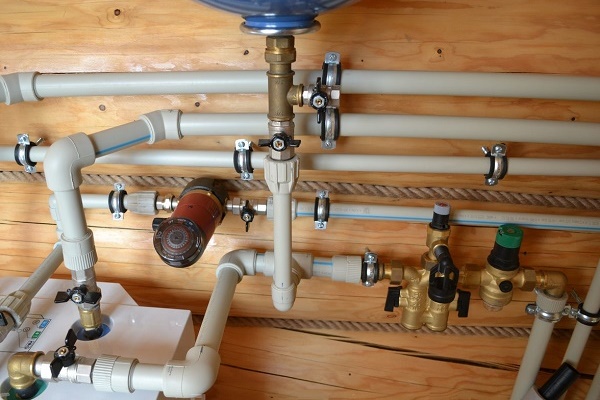

Нюанси на устройството за свързване

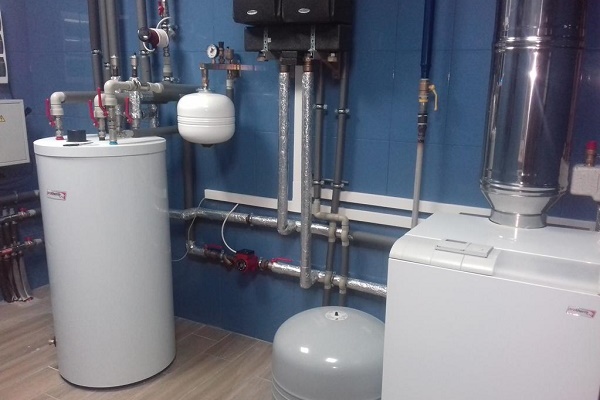

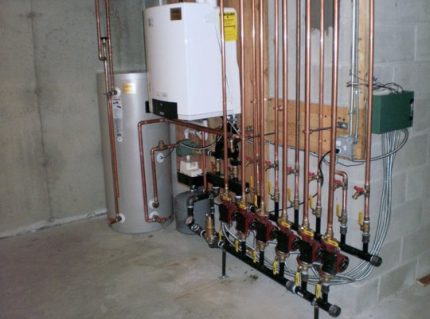

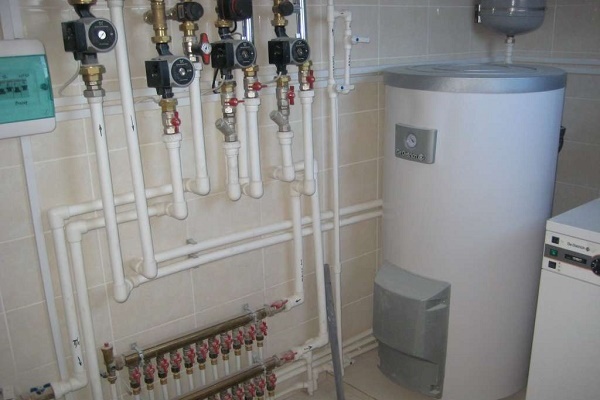

По-лесно е да се прави разводка и обвръзка, ако бойлерът за индиректно нагряване се монтира заедно с котела, помпите и друго оборудване, участващо в изграждането на системата за топла вода. Врязването на допълнително устройство в съществуваща мрежа е много по-трудно.

Във всеки случай, за нормалната работа на уредите ще трябва да се спазят редица правила:

• правилно да изберете мястото за монтаж – възможно най-близо до котела;
• да осигурите равна повърхност за монтаж на бойлера;
• за защита от топлинно разширение да се монтира мембранен хидроакумулатор (на изхода на нагрятата вода), чийто обем е не по-малък от 1/10 от обема на БКН;

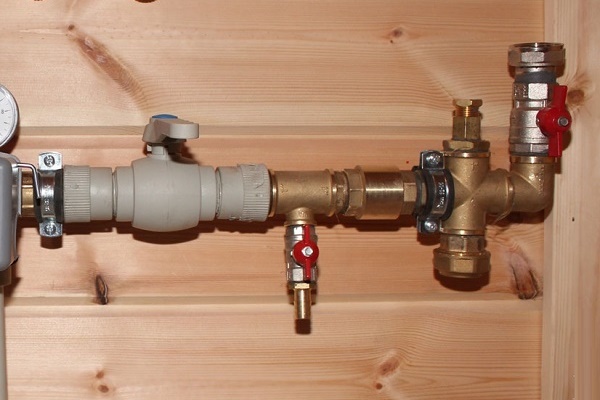

• да се оборудва всеки кръг със сферичен кран – за удобно и безопасно обслужване на уредите (например трипътен вентил, помпа или самия бойлер);
• за защита от обратен поток на тръбите за подаване на вода да се монтират възвратни клапани;
• да се подобри качеството на водата чрез вграждане на филтри;
• да се разположи правилно помпата (или няколко помпи) – оста на двигателя трябва да бъде в хоризонтално положение.

От съображения за безопасност не трябва да се опитвате да закрепвате тежки уреди на гипсокартонени или тънки дървени прегради. Подходящи са стени от бетон и тухли. Скобите или други видове държачи се закрепват със скоби, анкери, дюбели.

Независимо от вида на устройството – подово или стенно – при възможност се монтира по-високо от нивото, на което е монтиран котела, или на същото ниво. За подово може да се направи постамент или здрава поставка с височина до 1 м

При монтажа тръбните връзки се насочват към котела (дори ако са маскирани отзад или зад фалшива стена). Не трябва да се използва ненадеждно оборудване, например гофрирани маркучи, които не издържат на налягане и напор на водата.

За нормалната работа на акумулационния бойлер с индиректно нагряване в обвръзката трябва да бъдат включени следните функционални устройства:

Принцип на свързване с приоритет

Преди да се инсталира в системата за БГВ бойлер с косвен нагрев, е необходимо да се избере принцип на свързване: с приоритет или без. В първия случай, когато възникне необходимост от бързо получаване на голямо количество гореща вода, целият обем топлоносител се прокачва през серпентината на БКН, поради което водата се загрява много по-бързо.

След като температурата на водата достигне необходимата стойност (измерва се с термостат), има начин за пренасочване на потока към радиаторите.

Свързването без приоритет не дава възможност за преминаване на целия обем топлоносител, и бойлерът обслужва само част от общия поток. При оборудване на такава схема водата се загрява по-дълго.

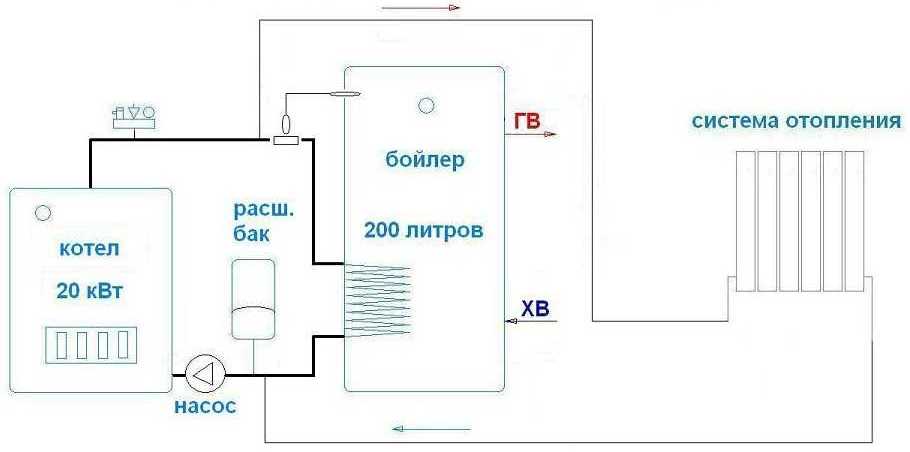

Схема на свързване на БКН без приоритет: към бойлера е отделен отделен контур, поради което не съществува възможност за изключване на радиаторите (или други отоплителни уреди).

Приоритетната схема е по-ефективна, тъй като позволява бързо да се загрее необходимото количество вода без да се вреди на отоплението. Ако отоплителните уреди се изключат за 30-50 минути, температурата в стаите за такъв кратък период едва ли ще спадне, но затова пък загрятата вода ще бъде достатъчна.

Единственото условие за оборудването на схемата с приоритет е мощен котел.

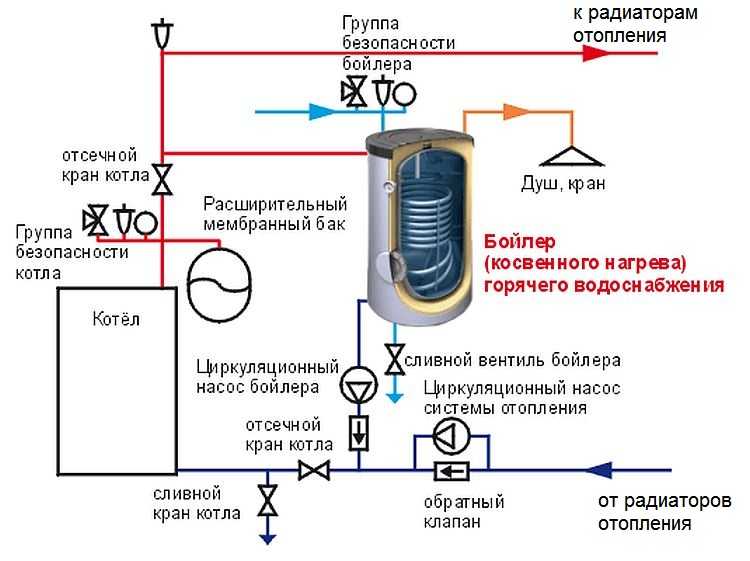

Схеми и правила за свързване на БИН

Схемата на свързване и особеностите на монтажа на бойлера с косвен нагревател зависят от класа на уреда и отоплителната система в дома. Необходимо е правилно да се избере място за инсталиране, като се съобразяваме с разположението на котела, врязването на помпите и вече съществуващата тръбна разводка. Нека се опитаме да разберем какво трябва да се вземе предвид при монтажа на нагревателното оборудване.

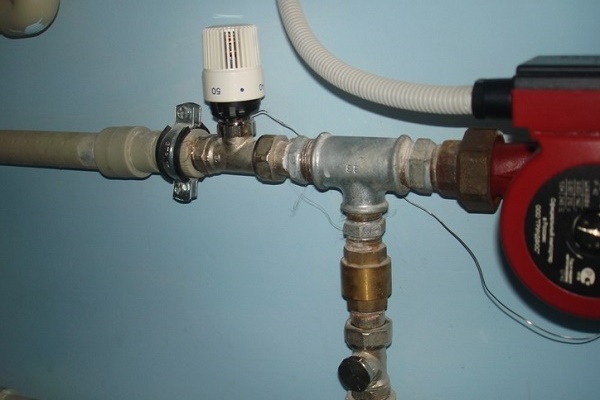

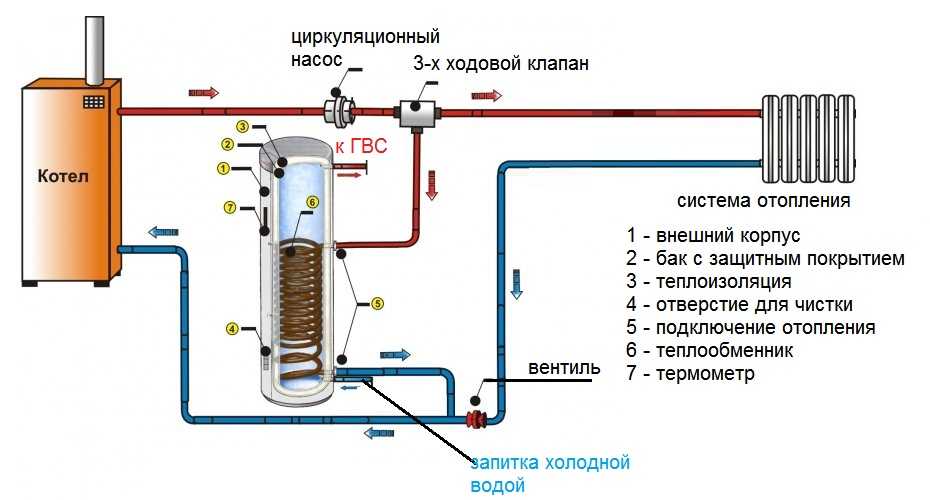

Вариант #1 – свързване с трипътен клапан

Това е една от най-популярните схеми, тъй като при нейното прилагане се осъществява паралелно свързване на отоплителната система и БКН, оборудвано със спирателна арматура. Бойлерът трябва да се инсталира близо до котела, на подаващата тръба да се вреже циркулационна помпа, след това трипътен клапан.

Тази схема се прилага успешно, ако се използват няколко отоплителни уреда, например два различни котела.

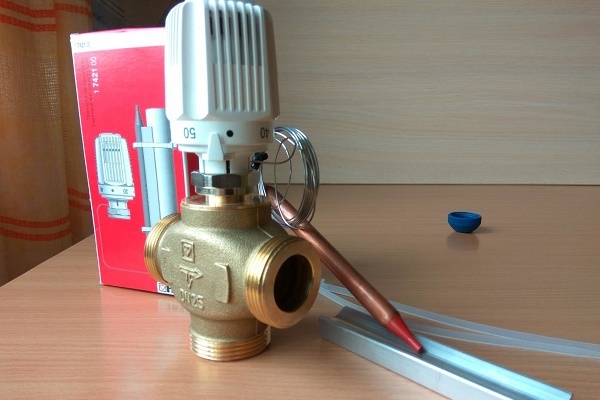

Трипътният клапан е своеобразен превключвател, който се управлява от термореле. При понижаване на температурата се задейства автоматиката и потокът на топлоносителя от отоплителния кръг се пренасочва към БКН.

Всъщност това е система с приоритет, която осигурява бързо загряване на водата в бойлера при пълно изключване на радиаторите за известно време. Веднага щом температурата се повиши до зададената стойност, отново се задейства трипътният клапан и връща топлоносителя в предишното русло – в отоплителната система. Този начин на обвързване ще бъде полезен за тези, които използват бойлера в постоянен режим.

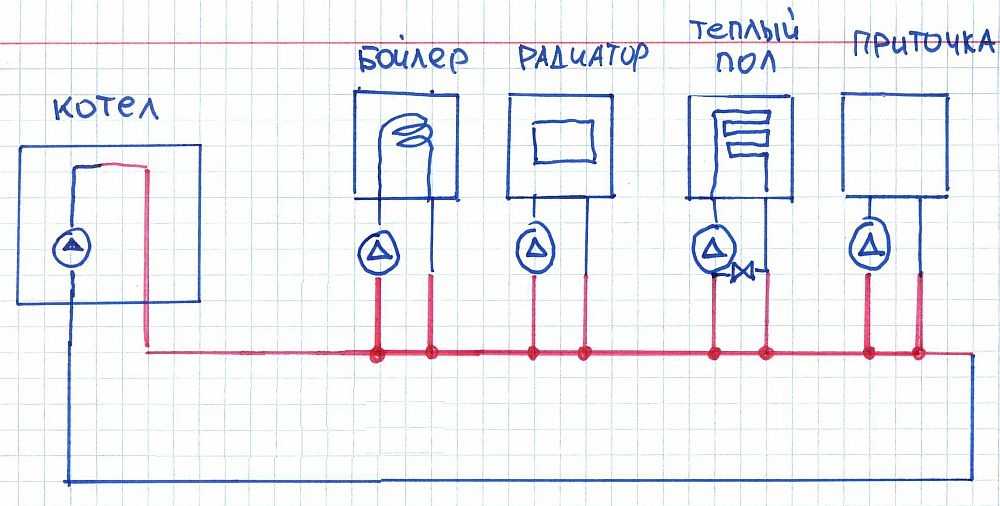

Вариант #2 – схема с две циркулационни помпи

Ако бойлерът се използва рядко (например сезонно или през почивните дни) или е възникнала необходимост от вода, чиято температура е по-ниска от тази в отоплителната система, се прилага схема с две Система за водно отопление с принудителна циркулация: схеми, варианти за реализация, технически тънкости циркулационни помпи. Първата се монтира на подаващата тръба, непосредствено преди БКН, втората – на отоплителния кръг.

Циркулационната помпа е захранена чрез термореле, поради което започва да действа само при спадане на температурата под необходимата. Ускоряването на загряването става заедно с включването на принудителната циркулация.

В тази схема липсва трипътен клапан, а тръбопроводът е оборудван с прости съединителни тройници.

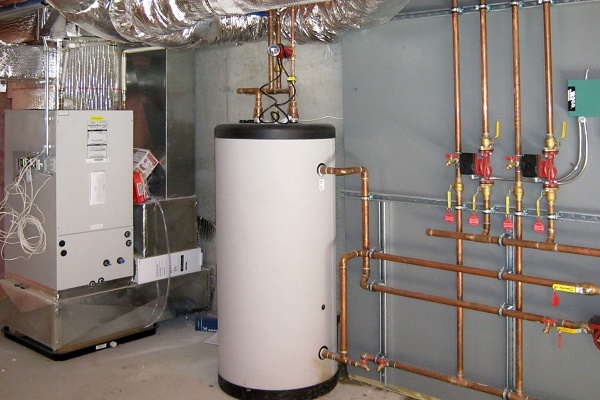

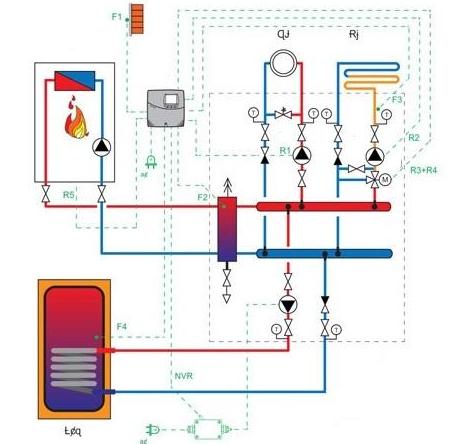

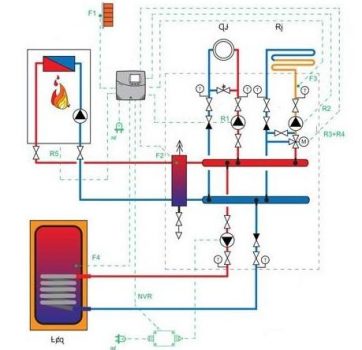

Вариант #3 – свързване с хидравлична стрелка

Тази връзка се използва за обемни бойлери (200 л и повече) и разклонени отоплителни системи с множество допълнителни кръгове. Пример може да бъде отоплителната система в двуетажна къща, където освен многоконтурната радиаторна мрежа се използват топли подове.

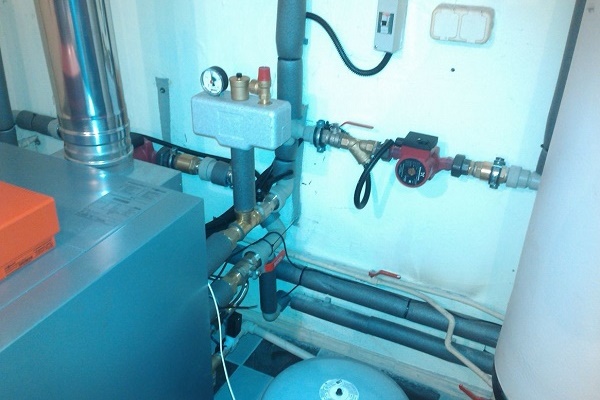

Хидравличният разпределител (хидрострелка) е необходим, за да се опрости схемата на отоплителната система и да се избегне монтажът на рециркулационни помпи на всеки отоплителен клон.

Оборудването на хидрострелката позволява да се избегне топлинен удар, тъй като налягането на водата във всеки кръг ще бъде еднакво. Самостоятелно да се направи обвръзка по тази схема е доста трудно, затова е по-добре да се обърнете към професионални монтажници.

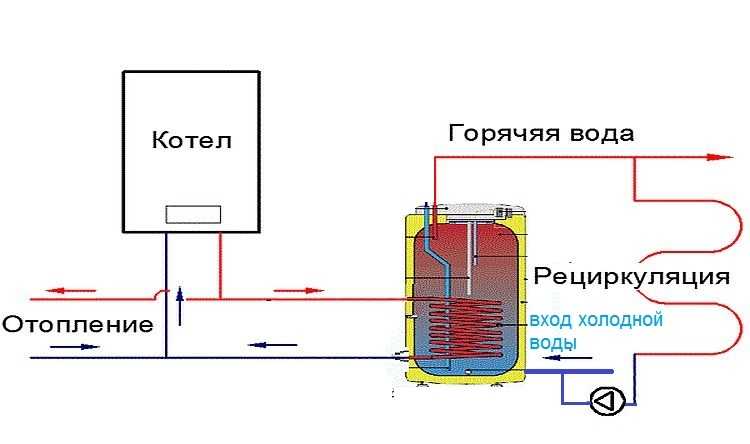

Вариант #4 – използване на рециркулация на топлоносителя

Рециркулацията е полезна, когато има кръг, който се нуждае от постоянно подаване на гореща вода – например, сушител за кърпи. Ако го свържете към отоплителната система, топлоносителят ще циркулира постоянно, а сушилката ще функционира и едновременно ще служи като отоплителен уред.

Използването на рециркулация има едно голямо предимство – не е нужно да чакате, докато водата се нагрее до необходимата температура, тя винаги ще бъде гореща.

Но тази схема има и недостатъци. Основният е увеличаването на разходите за гориво, защото се изисква постоянно затопляне на охлажданата в кръга вода. Вторият минус е смесването на водата в бойлера. Обикновено горещата вода се намира в горната част и оттам постъпва към точките на водоразбор, тук обаче тя се смесва със студената, в резултат на което на изхода температурата е малко по-ниска.

Съществуват модели бойлери с вградена рециркулация, тоест с готови тръбни разклонения за свързване на сушител за кърпи. Но е по-евтино да се закупи обикновен резервоар, като се използват тройници за свързването.

Вариант #5 – система с енергонезависим котел

Отличителната особеност на тази схема е поставянето на бойлера на по-високо ниво от котела и отоплителните уреди. Предпочитание се дава на стенни модели, които могат да се окачат на височина 1 м над пода.

Подовите модели конкретно в рамките на тази схема отстъпват на стенните по скорост и качество на нагряване. Температурата на водата е значително по-ниска (приблизително като в обратния тръбопровод), следователно и запасът от гореща вода е по-малък.

Енергонезависимият тип отопление се основава на прилагане на законите на гравитацията, следователно топлоносителят ще циркулира дори при прекъсване на електричеството. В нормален режим могат да се включат циркулационни помпи.

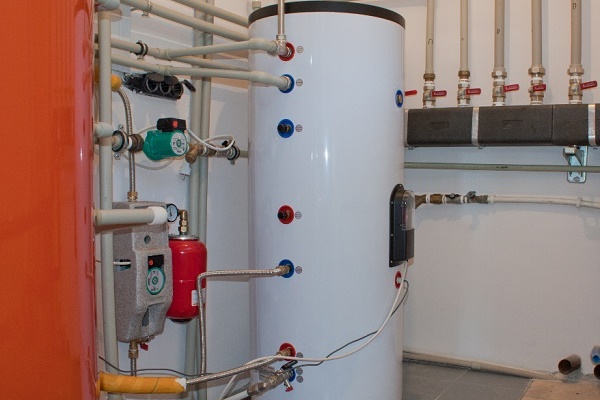

Процес на свързване на бойлер с индиректно нагряване

След избора на схема става ясно какво оборудване ще е необходимо. Освен основните уреди може да са нужни вентили, сферични кранове, разпределителни гребенки, клапани (трипътни или възвратни).

Ред на действията:

• подгответе мястото за инсталиране (на пода или на стената);
• направете разводката, като обозначите с червен/син цвят изходите за гореща/студена вода;
• вградете тройник и клапан за изпускане на налягане, като закрепите съединенията с уплътнител;
• завийте крановете за гореща (отгоре) и студена (отдолу) вода;
• свържете към източник на електроенергия, монтирайте термостат и автоматика;
• изберете режим на нагряване;
• тествайте свързването.

Това са общи препоръки, необходими за да си представите обема на работата. При свързване на конкретен модел е необходимо да следвате инструкцията, която се доставя в комплекта.

Изводи и полезно видео по темата

Как да изберете схемата на свързване и правилно да инсталирате оборудването, ще ви подскажат следните видеоклипове.

Обща информация за схемите на свързване:

Практически съвети за свързване на техниката:

Как правилно да направите обвързването на бойлер с индиректно нагряване можете да научите от следния видеоклип:

Професионален преглед на бойлер 80 л:

Освен монтажа и свързването на бойлера с индиректно нагряване (БКН) ще е необходимо редовно обслужване. То се състои в промиване на вътрешната кухина на резервоара, отстраняване на отлагания и котлен камък, подмяна на магнезиевия анод. Грижата за оборудването не изисква големи усилия. Ако обвързването е изпълнено правилно, бърз ремонт няма да е необходим, но при възникване на проблеми с оборудването препоръчваме да се обърнете към специалисти.

Имате въпроси относно обвързването на бойлер с индиректно нагряване, открили сте неточности или имате какво да посъветвате посетителите на нашия сайт? Моля, оставете вашите коментари по-долу.
