Предпазен клапан за бойлер: устройство на конструкцията, принцип на работа и правила за монтаж

Самостоятелният монтаж на бойлер се счита за отговорно мероприятие, изискващо максимално спазване на нормите и правилата за свързване. В обвързването на водонагревателя задължително участва група за безопасност, в състава на която влиза предпазен клапан за бойлер – малко, но функционално важно устройство.

В тази статия ще разгледаме разновидностите на предпазната арматура, нейните конструкционни особености. За да извършите монтажа на нагревателя без грешки, трябва да се запознаете с устройството и принципа на работа на клапана.

А също така ще дадем инструкция за обвързване на бойлера и съвети за монтаж на предпазния клапан, ще дадем полезни препоръки за избор на подходящо оборудване.

Видове предпазна арматура

Предпазните клапани често се бъркат с възвратните, а понякога просто се използва терминът «възвратен» по отношение на тях. Всъщност това са две абсолютно различни устройства, въпреки че имат общи черти.

Възвратният клапан отговаря за осигуряване на движение на средата вътре в тръбопровода само в една посока, докато предназначението на предпазния е да защити тръбата и свързаните към нея агрегати от разрушаване, предизвикано от повишаване на налягането в мрежата над нормативното.

Замяната на понятията се случва, защото втората важна функция на предпазителя се състои в създаването на бариера, препятстваща преместването на течност в обратна посока.

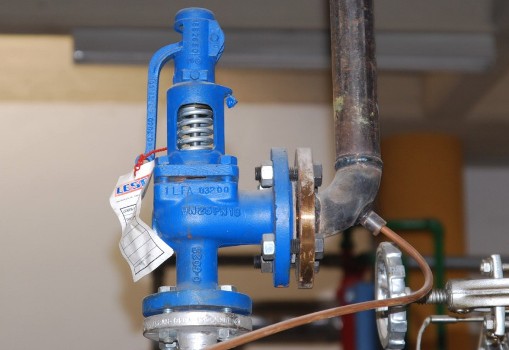

Механизмите от промишлен тип се различават от по-простите и компактни устройства, използвани в бита. Ето как изглежда пружинният клапан, монтиран на производствен тръбопровод.

Съществуват няколко вида запорни механизми, защитаващи сложни технически устройства от скокове на налягане. Сред тях са пружинни, магнитно-пружинни, лостови, лостово-тегловни устройства.

Изборът на един или друг вид се обяснява с предназначението на тръбопровода и характеристиките на средата, която се движи по него: вода, нефт, гореща пара, химически агресивни разтвори.

За монтажа на електрически бойлер е предназначен един вид клапани – пружинни. Те могат да се различават по външен вид, но вътрешното им съдържание изглежда еднакво.

Конструкция и принцип на действие на устройството

Първоначално ще разгледаме подробно устройството и принципа на работа на предпазния клапан.

Устройство на предпазната арматура

Предпазният клапан, както и останалите видове арматура, се отличава с проста конструкция и представлява комбинация от два пружинни механизма, разположени в общ метален корпус.

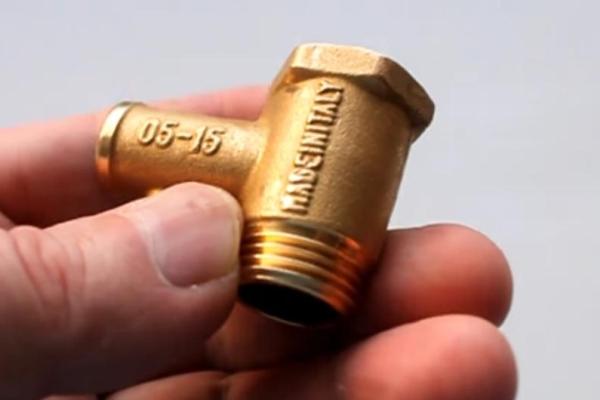

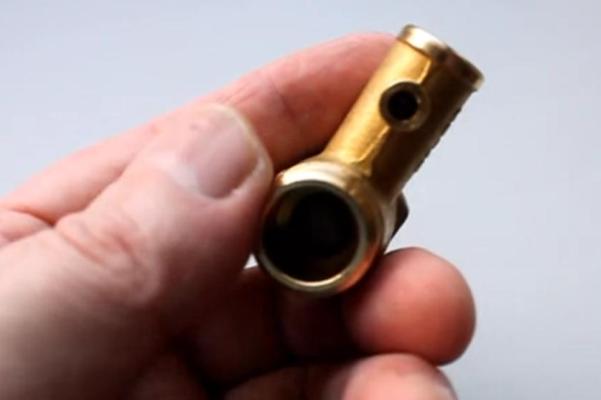

Няма принципна разлика между месинговите и стоманените изделия, но месингът е малко по-скъп и според отзивите трае по-дълго. Пружините вътре в корпуса са изработени от хромирана стомана.

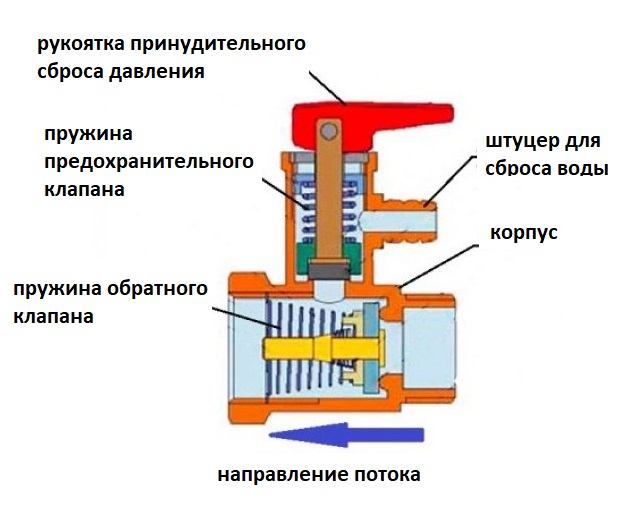

Схема, на която добре се вижда вътрешното съдържание на клапана. В тръбата се врязва част, която предотвратява обратния поток на водата, а перпендикулярно е разположен предпазният модул с подвижен нос.

Принцип на работа на устройството

Двата цилиндъра, разположени перпендикулярно, имат сходна конструкция, но различно предназначение. Частта, разположена по посока на водата, вътре има пружинка и диск с уплътнителен пръстен.

Пружината задържа механизма в затворено положение и не позволява на течността да се върне в тръбопровода. Крайните части на цилиндъра са оборудвани с резба „татко-мама“ за врязване в системата за студена вода и за свързване към шуцера на бойлера.

Във втория цилиндър е инсталирана по-мощна пружина, която остава в неутрално състояние дори при леко повишаване на индикатора за налягане.

Ако в магистралата настъпи рязко повишаване на налягането над нормата, пружината се задейства и отваря отвора за изпускане на течността. Външният край на цилиндъра е покрит с тапа, винт или лостно устройство.

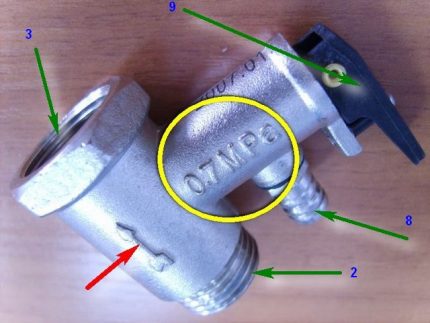

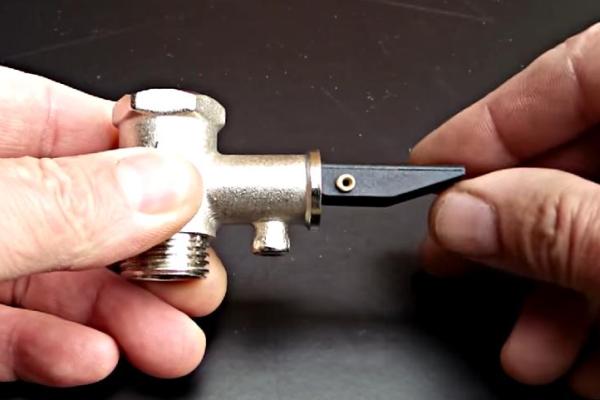

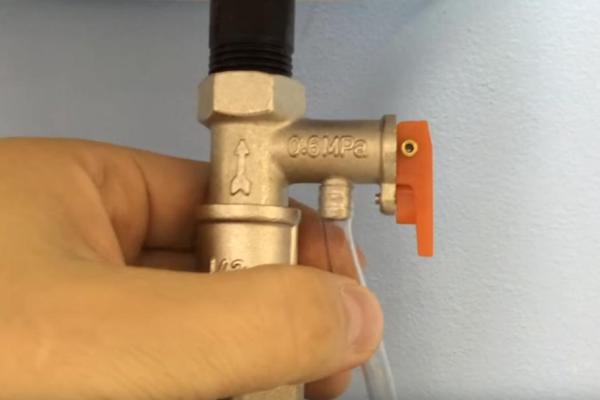

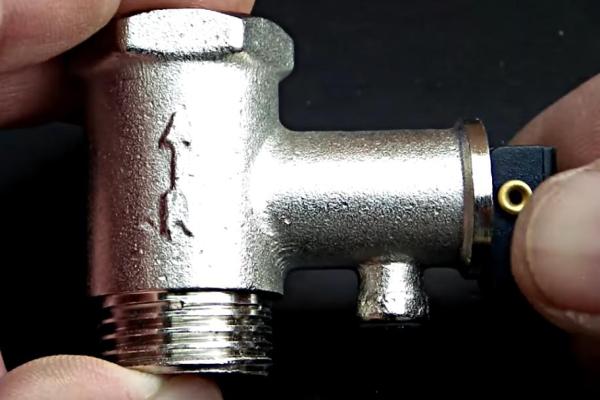

Външен вид на предпазния клапан с пластмасов лост: 2 – резба за врязване в мрежата за студена вода, 3 – резба за свързване към бойлера, 8 – мини-тръбичка за извеждане на течността, 9 – лост за принудително отваряне.

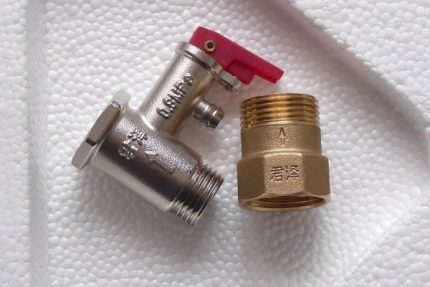

С жълт маркер на фигурата е оградена област, върху която е избита маркировката. Тя обозначава граничната номинална стойност на налягането, при която се задейства клапанът. Налягането е посочено в МРа, но лесно може да се преведе в атмосфери: 0,7 МРа = 7 атм.

Също така на корпуса е изобразена стрелка, която показва посоката, в която се движи водата от системата за студена вода към нагревателния резервоар.

Въпреки че през отвора в клапана е удобно да се източва вода, специалистите препоръчват да не се използва ръчно управление твърде често.

Използването на лоста за принудително отваряне на клапана трябва да бъде възможно най-рядко, а за профилактика или ремонт източване на вода може да се направи и по друг начин, например чрез отвиване на тръбите за подаване на вода.

Защо не е достатъчен монтажът на възвратния клапан?

Предпазното устройство е комплектоващ елемент, затова не е необходимо да се търси в магазините и да се избира резервна част за монтаж на нов бойлер. Но при преместване частта може да се загуби.

Вероятно точно поради това някои майстори, които монтират употребявани бойлери, вместо предпазен модел врязват типов обратен клапан, което е строго забранено от инструкцията.

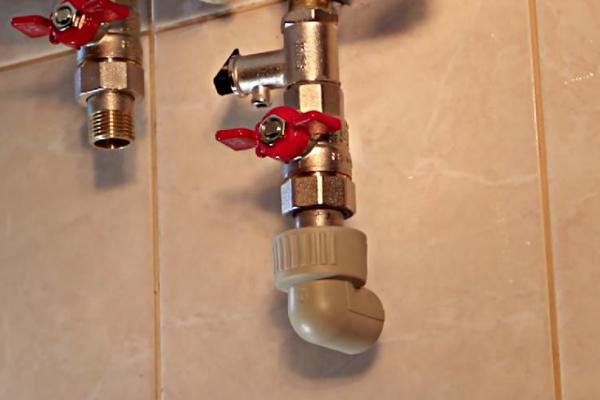

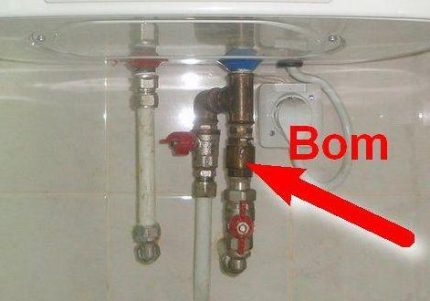

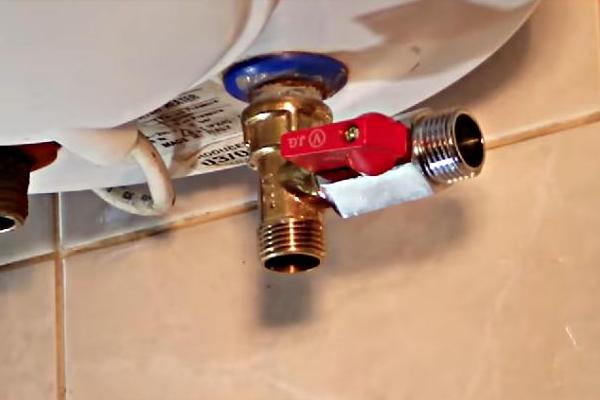

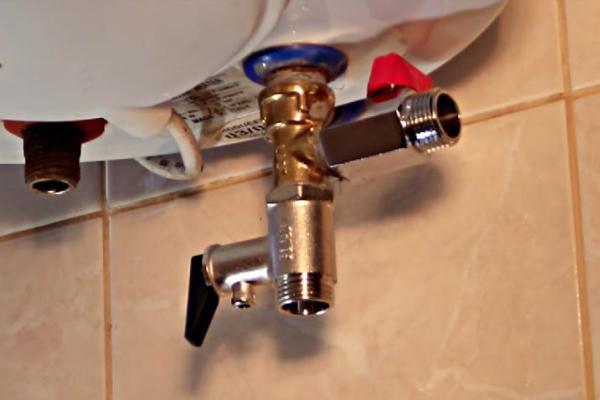

Такова свързване е неправилно. За източване на вода е направен хоризонтален отклон със спирателен вентил, а под този възел е свързан обратен клапан без предпазен механизъм.

Всеки, който започне да експлоатира бойлер с неправилно свързване, рискува не само оборудването, но и живота на хората. Уравновесеното термодинамично действие при нагряване на водата може да излезе извън контрол и тогава обикновеният бойлер се превръща в истинско взривно устройство.

Налягането, увеличено до 5-6 атмосфери, повишава температурата на водата вътре в резервоара до критичната точка на кипене, а след това още по-високо. Натрупва се огромно количество пара и настъпва взрив.

Последици от взрив на битов бойлер в градски апартамент. Резултатът от неправилното свързване на бойлера бяха избити врати и разрушени стени не само при собствениците на уреда, но и при съседите.

При използване на стандартен предпазен клапан за домашен бойлер всичко е различно: при достигане на критично ниво на налягане пружината в устройството се свива и изпуска навън част от течността.

Благодарение на това налягането вътре в системата се уравновесява и оборудването продължава нагряването в нормален режим. Поради тази причина инсталирането на предпазител е задължително и регламентирано от изискванията за монтаж.

По този начин устройството за безопасност изпълнява редица функции, важни за нормалната експлоатация на бойлера.

Производителите на бойлери настоятелно препоръчват професионален монтаж на водонагревателите. Ако това не е възможно, то всички действия по инсталиране трябва да се извършват стриктно по инструкция, със спазване на всички норми и задължителна инсталация на предпазния модул.

Съвети за избор на модел клапан

Както вече беше казано по-горе, водонагревателите се продават с предпазен клапан. Във връзка с това при покупка на нов модел, особено марков, не е необходимо да се грижите за избора на детайла.

Необходимостта от покупка възниква в три случая:

• сте получили вече употребяван бойлер без елементи на обвръзката;
• предпазителят се е изгубил при преместване;
• клапанът се е счупил или износил.

Като знаете модела на бойлера, лесно ще изберете нов елемент. В инструкцията за експлоатация на оборудването можете да намерите параметрите на граничното налягане – същите трябва да бъдат изписани на корпуса на новата част.

Клапан с по-ниска стойност на граничното налягане или, напротив, изделие с резерв не трябва да се купува. В първия случай ще наблюдавате постоянно изтичане от резервоара, във втория – клапанът просто няма да реагира при възникване на аварийна ситуация.

Диаметърът на резбата трябва да съвпада с размерите на монтажния шуцер и тръбопровода за студена вода. Освен самото устройство, ще е необходима ленена нишка за тръбата или гумено уплътнение, ако се използва гъвкава връзка.

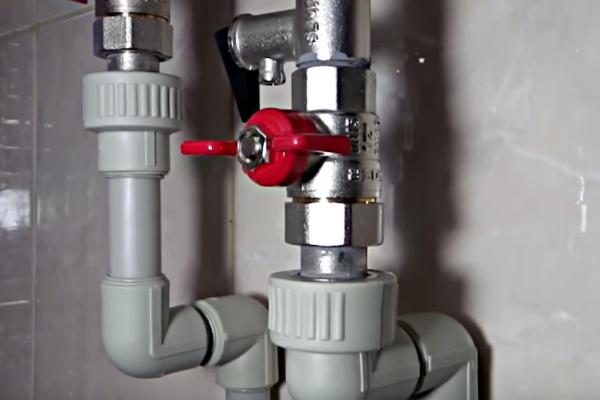

Понякога между тръбопровода на бойлера и предпазителя се монтира вентил за източване на вода. Това е допустима, разрешена схема на обвръзка, но при едно условие – вентилът трябва да се монтира на хоризонтално отклонение от магистралата за подаване на вода. Не трябва да има никакви спирателни устройства между предпазния клапан и водонагревателя.

Монтажна инструкция за обвързване на бойлера

Монтирането на защитния предпазен клапан е един от етапите на обвръзката на бойлера. Минималният комплект части за захранване на линията за студена вода е полипропиленова тръба и предпазен клапан.

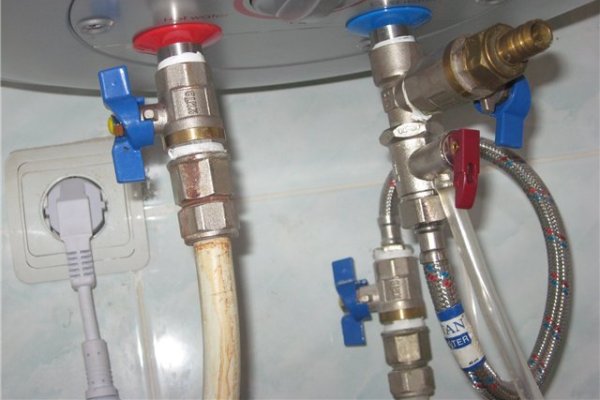

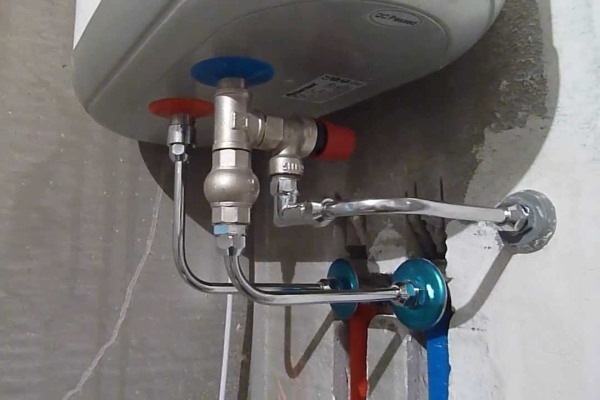

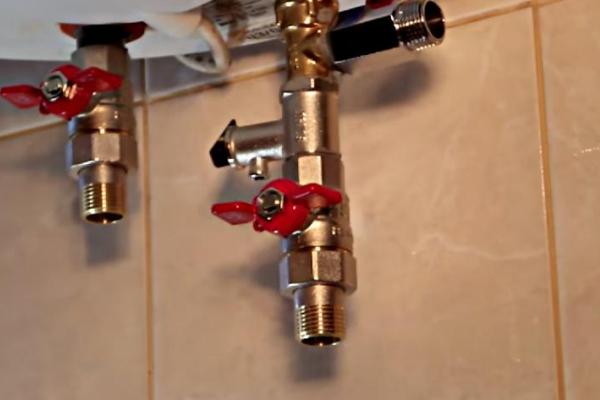

Но ние ще разгледаме друг вариант, в който освен посочените елементи участват тройник, изпускателен кран и американка. Освен това ще са необходими ПП фитинги, за да се преместят водопроводните линии към стената.

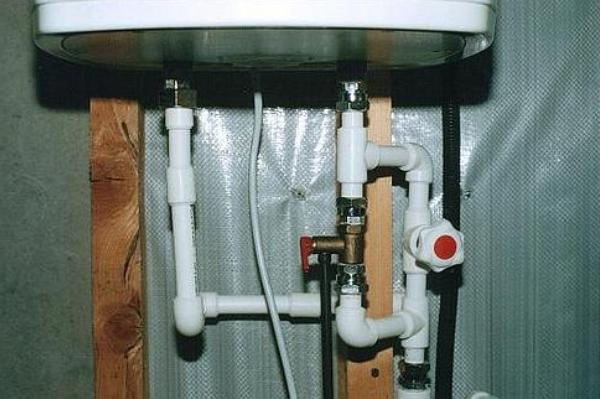

Сложният възел за безопасност не се използва винаги. Някои монтажници смятат, че един предпазен вентил е достатъчен. Това е минимален вариант за свързване на бойлера.

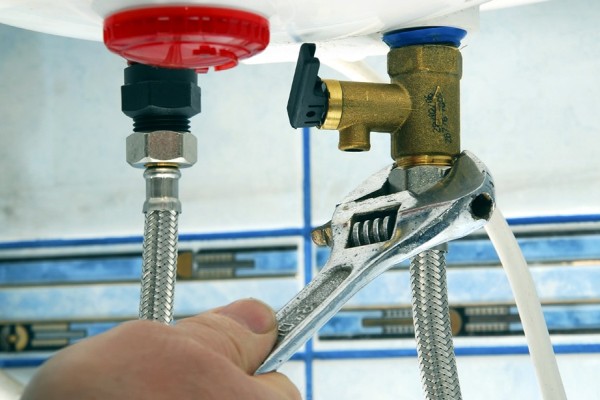

Ако не се използват тройници или други преходници, предпазителят се фиксира директно на тръбата на бойлера. Той може да се скрива зад корпуса или да се спуска с 1-2 см по-надолу, което е по-удобно за свързване.

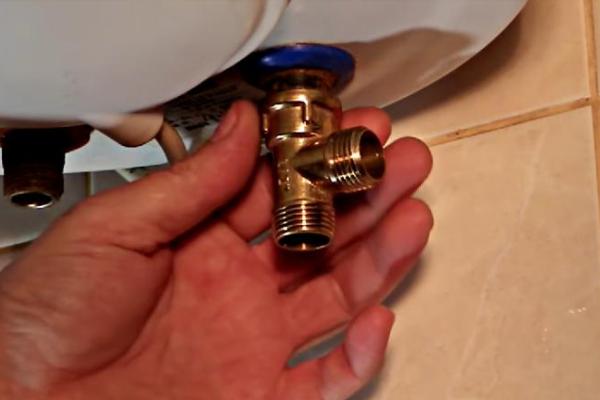

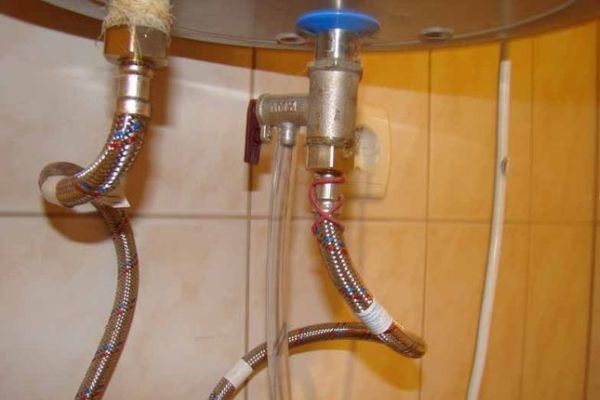

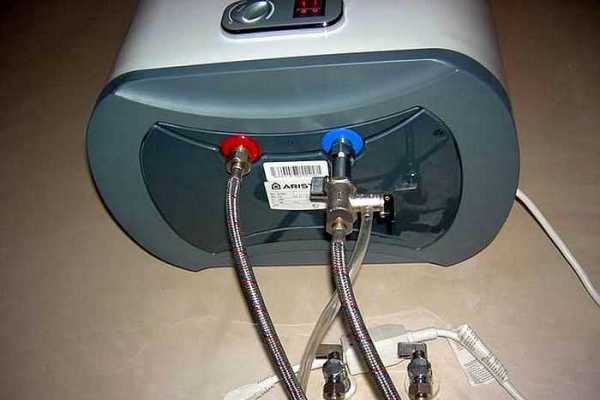

Вариант на инсталиране, когато предпазното устройство е нанизано директно на шуцера на бойлера. Резбата и на двата елемента е ½ инча. За уплътняване са използвани кълчища, които се смятат за по-добри от фум-лентата точно за подобни съединения.

Остава да се осигури източване на водата през отвора в предпазителя. За това се използва гъвкава пластмасова тръбичка с подходящ диаметър. Тя може да бъде бяла, цветна или прозрачна.

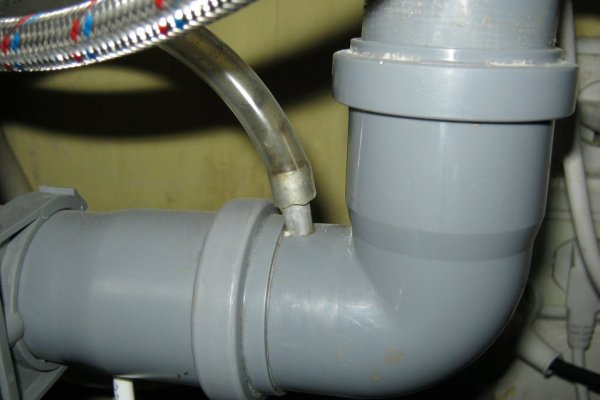

С единия край тръбичката се поставя на мини-тръбата на вентила, а с другия се извежда в канализационен тройник или директно в отвода. Нека разгледаме възможните варианти за инсталиране.

Недалновидните собственици на жилище спускат източната тръбичка в кофа или бурканче – това не е правилно. Дори и съдът да помогне, то е само от постоянното капене.

При аварийна ситуация обемът на водата, премествана по тръбичката, се увеличава и съдът може просто да не стигне. Единственото вярно решение е отвеждане на оттока в канализационната тръба чрез вкарване в тройник или отделен вход.

Професионални препоръки за монтаж

Дори и такава проста процедура като монтажа на спирателна арматура се основава на спазването на някои правила. Например, дизайнът на помещението често изисква маскиране на тръбопровода и групата за безопасност.

Устройствата могат да бъдат скрити, но при спазване на три условия:

• дължината на гъвкавата подводка или тръба от предпазителя до резервоара не трябва да надвишава 2 м, в противен случай ще възникне излишно допълнително налягане върху пружината на клапана;
• идеалният монтаж на предпазителя е директно към шуцера на бойлера, а ако не стане, то монтирането на тройник все пак е изключено;

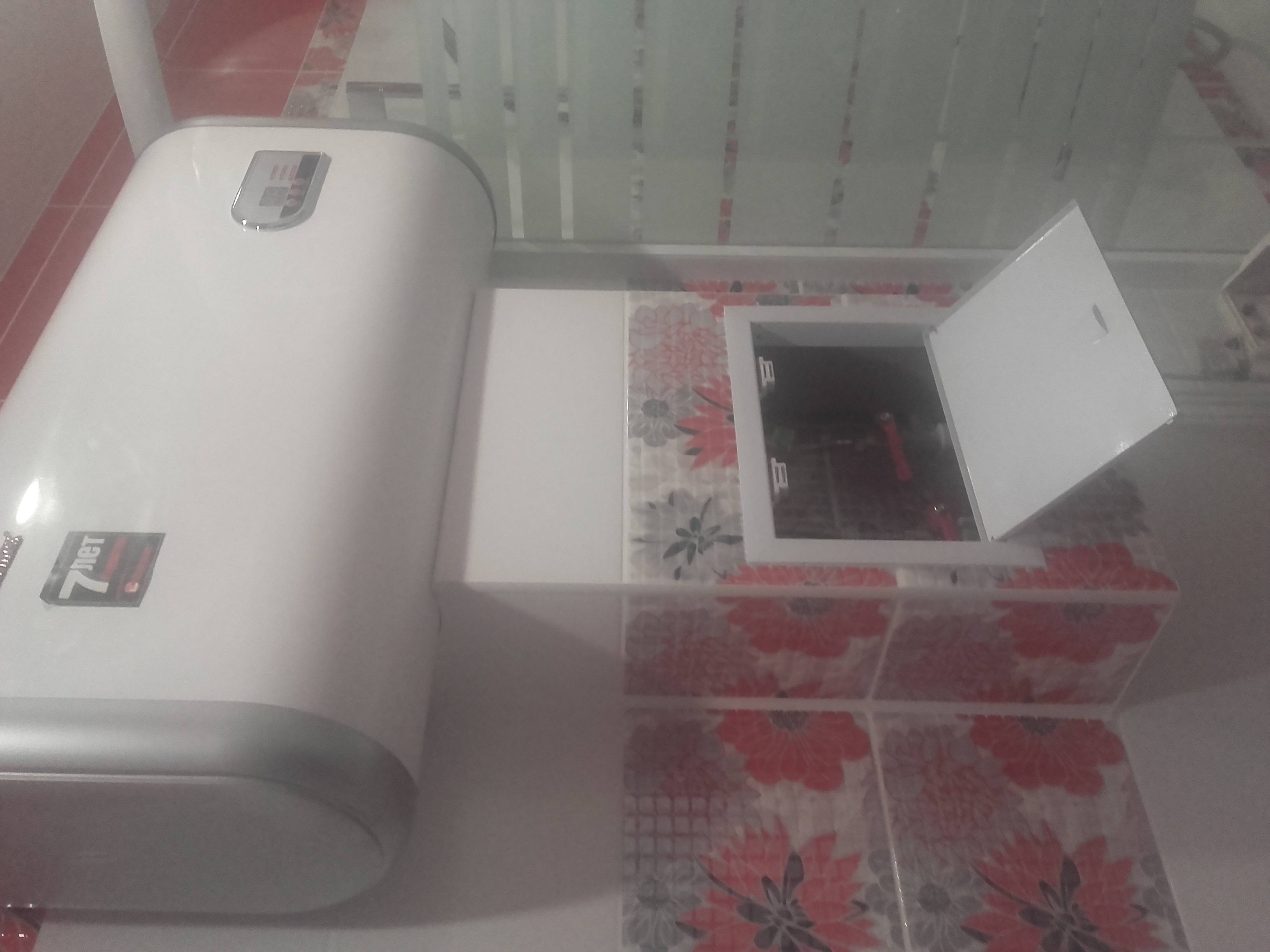

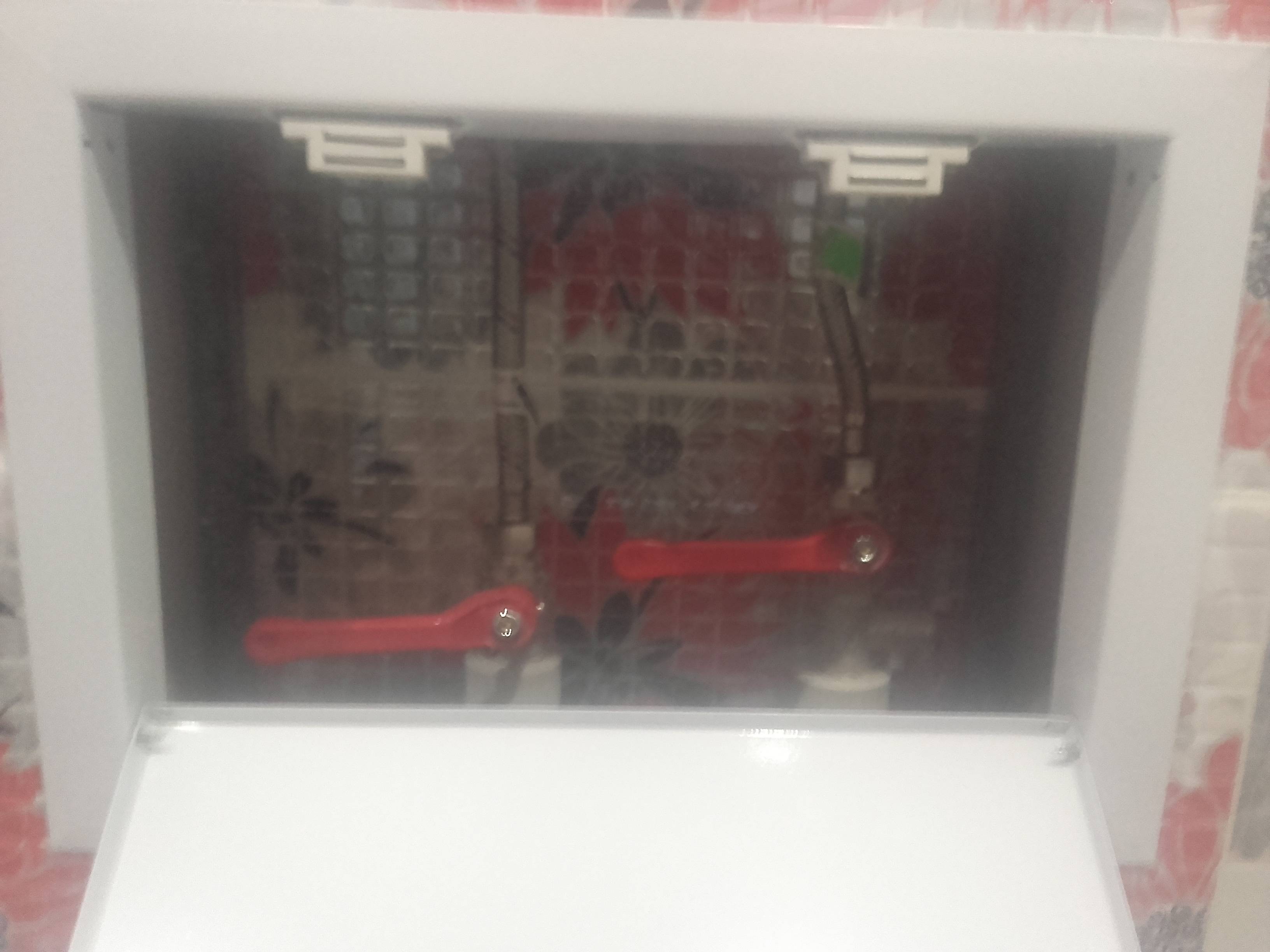

• за обслужване на арматурата трябва да се оборудва технически люк.

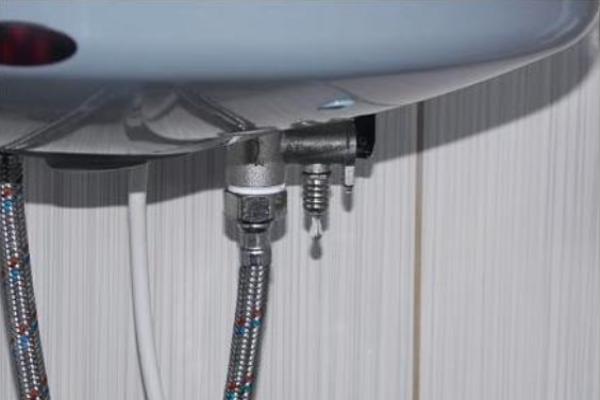

Мнозина се притесняват, като видят капки вода на патрубка на клапана. Това е нормално явление, което показва, че устройството работи.

От време на време се случват малки скокове на налягането в магистралата, които провокират минимално изпускане на течност. Трябва да се тревожите, когато водата изобщо не се появява или тече непрекъснато.

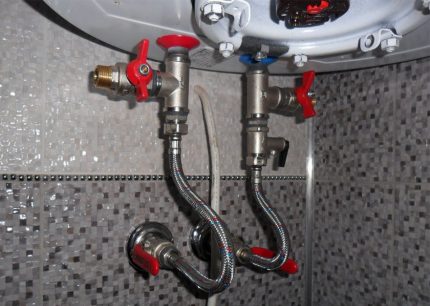

Отсечката на линията между бойлера и предпазителя трябва да бъде минимална. Това е необходимо не от естетически съображения, а за да не се създава допълнително налягане в тръбите.

Трябва да се помни, че самостоятелната модернизация на предпазни устройства е категорично забранена. Ако е необходим клапан на 0,8 МПа, то трябва да се закупи точно такова ново изделие, а не да се опитва по някакъв начин да се преправя или регулира устройство на 0,7 МПа.

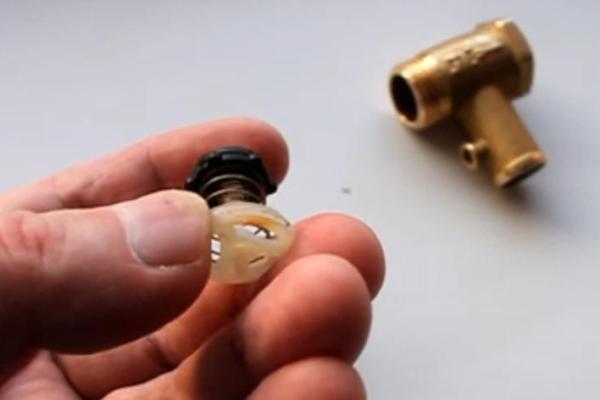

Ако възникнат съмнения относно работоспособността на предпазния клапан, трябва да го демонтирате и да проверите дали пружината или уплътнителят не са запушени. Възникнали са проблеми със самия бойлер и не знаете какво да правите? Препоръчваме ви да се запознаете с честите повреди на бойлера и ремонт. Не ви достигат умения – поканете специалист от сервизния център.

Изводи и полезно видео по темата

За да протича гладко процесът на монтаж на спирателната и предпазната арматура, без грешки и недоразумения, преди инсталирането на клапана и другите устройства се запознайте с опита на опитните собственици на бойлери.

Още веднъж за конструкцията и принципа на работа:

Няколко момента, които можете да вземете под внимание:

Както и всяка арматура за обвързване, предпазният клапан е необходимо устройство за правилната експлоатация на бойлера. Не трябва да се бърка с възвратния клапан и трябва да се монтира само по инструкция.

Ако възникнат затруднения с избора или монтажа, обърнете се към опитни специалисти, които в рамките на половин час ще приведат вашия бойлер в пълна готовност.
