Подключване на електрически бойлер към газов котел: най-добри схеми и ред за извършване на работите

Замислили ли сте да усъвършенствате системата за автономно топла вода, за да гарантирате стабилна температура на горещата вода? Съгласете се, малко приятно има в това да източвате литри вода в очакване на горещата, или да се попарвате, когато някой от домакинството отвори кран, докато сте под душа.

Ние ще ви помогнем да разрешите проблема с температурните колебания, който тормози почти всички потребители на двуконтурни котли и газови колони. Ще ви разкажем как да извършите свързването на бойлер към газов котел. Такова решение ще позволи да осигурите подаване на гореща вода с постоянна температура, а системата за рециркулация ще ви избави от необходимостта да източвате първата порция в канализацията.

След това ще разкажем как да го реализирате правилно и какви схеми за свързване съществуват, като ще откроим основните им предимства и недостатъци.

Защо да свържете бойлер към котела?

Проточните газови водонагреватели – котли и колони – са много икономични и ефективни. Те моментално подгряват точно този обем вода, който е необходим, и точно когато е нужно, без да изразходват енергия за поддържане на топлината. Такава ефективност и икономичност направиха подобно оборудване много популярно.

Въпреки това и те имат недостатъци, които значително намаляват комфорта при употреба. Като се има предвид, че комуналните сметки плащате веднъж месечно, а с топла вода ползвате всеки ден, тези недостатъци значително развалят общото впечатление.

При едновременно отваряне на няколко крана температурата на водата, загрявана от колоната, рязко се променя – може непланирано да вземете контрастен душ или да се попарвате.

Ако живеете сами, може да не забележите това, но в голямо семейство тази особеност ще достави много неприятни моменти.

За всеки потребител неприятна особеност ще бъде невъзможността да настроите тънка струйка топла вода – загряването просто няма да се включва при твърде малко налягане. В резултат ще трябва да отворите крана по-силно, като изразходвате излишна вода и пълните канализацията.

Освен това, с отоплението на малка къща напълно ще се справи евтин двуконтурен котел с ниска мощност – но гореща вода няма да може да осигури при силен натиск. Вие ще трябва или да се примирите с хладната голяма струя и слаб натиск на горещата вода, или да закупите по-скъп модел, който добре ще се справи с водоснабдяването, а за отопление ще работи само с малка част от своите възможности.

При котлите с висока производителност – напротив, възникват проблеми при слаб натиск: техният топлообменник успява да доведе тънката струя вода до кипене и за да се избегне това, котелът започва да тактува. Това означава, че той редува много кратки интервали на работа и престой, постоянно ту включвайки се, ту изключвайки се. В резултат температурата на водата от крана значително се колебае, а котелът бързо изчерпва своя ресурс и консумира повече газ за постоянно запалване.

Най-евтиният двуконтурен котел е способен качествено да отоплява площ от около 80 кв. м, но ако обитателите са повече от 1 – 2 души, натискът на горещата вода може да е недостатъчен.

Всички тези, както и някои недостатъци на системата за горещо водоснабдяване чрез проточен газов водонагревател могат да бъдат елиминирани, като в такава система се включи, като акумулиращ резервоар, бойлер. В него винаги ще има запас от вода, равномерно загрята до желаната температура, като при това електроенергия за нейното нагряване практически няма да се използва.

Предимства на обединяването на системите

Включването на електрически бойлер в газифицирана система за горещо водоснабдяване дава цял ред предимства и нови възможности:

1. Подаване на вода с постоянна температура, независимо от броя на едновременно отворените кранове.
2. Стабилност на температурата, независимо от натиска – било то на капки, било то с мощна струя, водата ще бъде достатъчно гореща, но не вряла.
3. Оптимизиране на системата, намаляване на разхода на газ, вода, канализация.
4. Възможност за инсталиране на двуконтурен котел с по-малка мощност и цена – такъв, който ще бъде достатъчен за отопление на жилището.
5. Икономия на ресурса на котела при условие на грамотно изграждане на системата.
6. Възможност за осигуряване както на отопление, така и на ГВС чрез едноконтурен газов котел с минимален разход на електроенергия.
7. През лятото може да се изключи газовият котел, а водата да се загрява с електрически ТЕН на бойлера, запазвайки ресурса на скъпото оборудване.
8. Наличието на два водонагревателя елиминира неудобствата по време на ремонт или годишно обслужване на единия от тях.

Такова количество положителни моменти ще убеди практически всеки потребител, защото свързването на бойлера към проточен газов водонагревател решава практически всички негови проблеми, запазвайки предимствата.

Проточните газови водонагреватели са не само по-икономични, но и значително по-компактни от бойлерите, тъй като няма необходимост да се съхранява загрята вода.

Въпреки това включването на бойлер в контура на ГВС създава и някои трудности – за тях ще поговорим по-нататък.

Трудности и недостатъци на решението

Първо, увеличава се броят на връзките, крановете и допълнителното оборудване, което няма да добави надеждност на системата. Всяка затегната резба или кран са потенциално място за теч, което се нуждае от редовен преглед и контрол. Освен това, инсталирането на допълнителен кран, клапан, помпа и метър тръба увеличава общата сума на сметката.

Второ, самият бойлер се нуждае от годишно обслужване, а в някои варианти на системата той се износва много по-активно, отколкото при нормална работа. При това никой не е отменил годишния сервис на отоплителния котел.

Трето, се губи такова предимство на газовите системи като компактност: в комбинация с бойлера дори малък двуконтурен котел, свързан правилно, ще изисква доста място.

Освен това ще са необходими услугите на още един специалист, който правилно ще извърши обвързването на оборудването и разпределението на отоплението и водопровода.

Варианти на взаимодействие между котела и бойлера

Свързването на електрически бойлер към отоплителен газов котел е доста нестандартно решение, причинено основно от желанието да се намали цената на инсталацията на системата.

Основният вариант за подобряване на качеството на топлата вода от котела е свързването на бойлер с индиректно нагряване, със серпентина на отоплителната тръба вътре или послойно нагряване

Такава система изобщо не използва електричество за нагряване на вода, но е скъпа при инсталиране и не дава възможност за запазване на топлата вода, когато котелът е изключен. Затова опитните майстори са се научили да използват обикновени електрически бойлери, които по същество са огромен термос с вграден нагревател и терморегулатор.

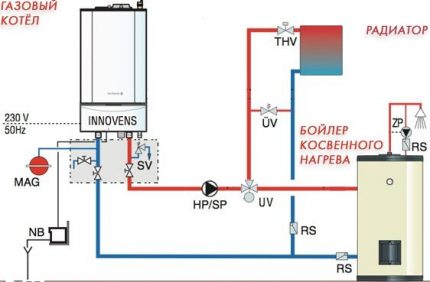

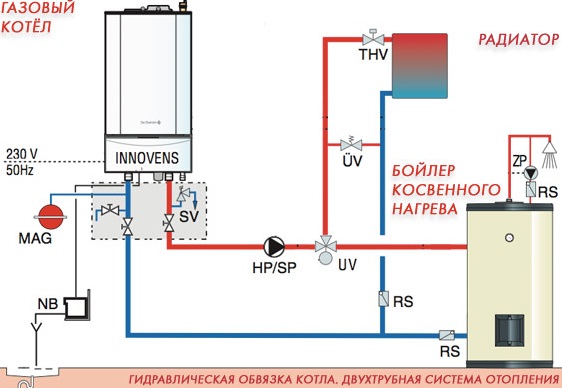

Схема #1 — чрез трипътен клапан

Този вариант за свързване на газов котел и бойлер чрез трипътен клапан е може би най-простият, очевиден и разпространен. Той позволява организиране на топла вода дори от едноконтурен газов котел, спестявайки електричество.

Същността на метода е, че инсталираният клапан-тройник с терморегулатор пренасочва потока на горещата вода ту към кръга за топла вода, ту към отоплителния. Управлява го автоматиката на бойлера: щом водата в резервоара достигне зададената температура, клапанът спира подаването на гореща вода към него. При това практически постоянно котелът работи за отопление, а за краткото време, докато водата в бойлера се сменя, радиаторите не успяват да изстинат.

Въпреки това, ако имате голямо семейство или сте инсталирали огромна джакузи вана, за ефективна работа на системата ще е необходим котел с висока мощност. В противен случай след използване на голям обем вода в къщата ще стане значително по-хладно, а топлата вода в радиаторите ще започне да постъпва едва след като запълни бойлера. По този начин приоритетно в такава схема е водоснабдяването.

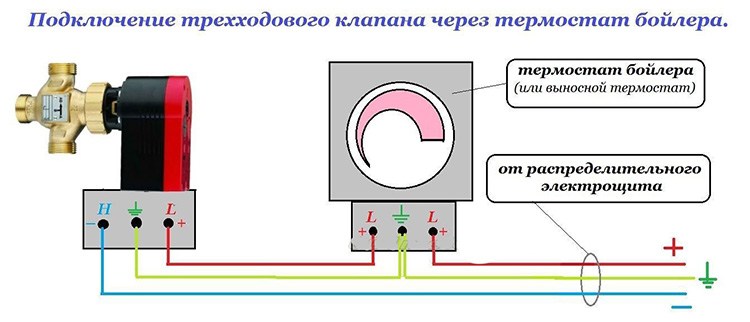

При свързване на терморегулатора на бойлера като сервозадвижване на трипътния вентил, задайте на него температура поне с 10 градуса по-ниска от тази, която подава котелът.

Също така чрез трипътния вентил може да се организира байпас, тогава при зададените условия той ще насочва потока гореща вода обратно към котела вместо радиаторите и другите елементи на отоплителната система. Това ще добави на системата безопасност и удобство при обслужване.

Схема #2 — чрез две независими помпи

По-нататък ще разгледаме как самостоятелно да свържем бойлер към двуконтурен газов котел, използвайки схема с две циркулационни помпи. Такава система е най-сложна при монтажа, но също така доста удобна при използване. Благодарение на постоянната циркулация на водата в двата контура, от крана ще тече веднага гореща вода, няма да е необходимо да я изпускате, а отоплението също работи постоянно, независимо от използването на гореща вода.

Една помпа е необходима за движението на водата по отоплителния контур. При това системата е затворена, в течността може да се добавят специални добавки за удължаване на експлоатационния живот на оборудването – във водопровода тя няма да попадне. Практически всички двуконтурни котли са оборудвани с автоматика, и тази помпа е вградена в тях. Ако във вашия котел я няма, или ако използвате отделно едноконтурен котел и газова колонка, инсталирането на такава помпа е необходимо за качествено отопление.

Втората помпа осигурява рециркулация в системата за горещо водоснабдяване. Тя се инсталира след всички точки на водовземане, а след нея водата, леко охладена след преминаване през тръбопровода, се връща в бойлера, за да повтаря своя път, докато някой не отвори крана.

При бойлерите с индиректно нагряване за свързване на рециркулацията е предвиден отделен вход, а при електрическите бойлери такъв вход е голяма рядкост.

Подаването на рециркулация се свързва чрез трипътен вентил на входа на бойлера, където обикновено се свързва подаването на студена вода, а в случай на връзка с котела – вече загрята вода.

Схема #3 — чрез хидравлична стрелка

Хидравличният разпределител е необходим за изравняване на скоростта и налягането на водата в различни контури, за да могат котелът и помпите да работят непрекъснато. По същество, това е резервоар с два или повече входа и изхода, през които потоците могат както да преминават паралелно, независимо, ако тяхното налягане е еднакво, така и да се смесват до постигане на баланс.

Вместо готова, фабрична хидравлична стрелка, понякога на изхода на котела се монтира участък от тръба с 2 – 3 пъти по-голям диаметър, в който се врязват отклонения с нормален диаметър към различни уреди. При това, ако системата е претоварена и този напор на гореща вода, който подава котелът, е недостатъчен, в линията за подаване се примесва вода от обратната линия, вече малко охладена.

Ако обаче, напротив, производителността на котела е прекалено висока, част от горещата течност веднага се връща в котела, без да попада в отоплителните и водоснабдителните контури.

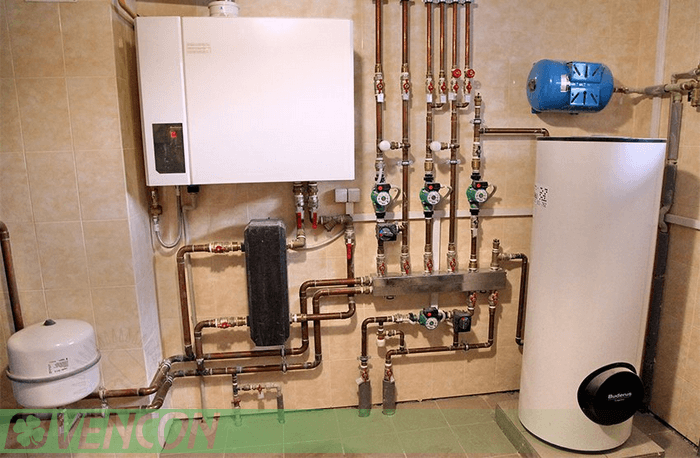

Благодарение на хидравличния разпределител електрическият бойлер може да се свърже както към едноконтурен, така и към двуконтурен котел. Разделянето на контурите може да се осъществи чрез тази система, а също така тя ще помогне да се запълни използваният обем вода. Най-добре е да се отдели отделен контур за всеки вид оборудване: бойлер и водоснабдяване, батерии, топли подове и т.н.

Основният недостатък на многоконтурната хидравлична система – тя заема много място и е доста сложна в проектирането, монтажа и настройката.

Въпреки това, след като инсталирате такава система, вие ще осигурите дълга и непрекъсната работа на оборудването в целия дом, а също така ще можете да управлявате всеки контур, до пълно изключване, поотделно.

Схема #4 — свързване с проточен бойлер

Понякога оборудването се инсталира по такъв начин, че цялата вода, нагрята от котела, попада веднага в бойлера, а от него се прави разпределение за водоснабдяване и отопление. При това, когато някой отвори кран и налягането в системата падне, то се допълва чрез подаване на студена вода в котела, заедно с обратната линия или вместо нея.

Такава схема – най-простата. Тя осигурява качествено горещо водоснабдяване (ГВС): водата ще бъде гореща винаги, веднага и с еднаква температура.

Но има редица недостатъци:

1. Поради постоянния поток вода, бойлерът, който не е проектиран за такъв режим на работа, ще се износва бързо.
2. Температурата на водата в горещия кран ще бъде същата като в батериите – тоест, практически вряла вода.
3. По време на използване на големи обеми вода, е възможно понижение на температурата на въздуха в дома.

Положителни моменти при такова решение може да се окаже малкото количество допълнително оборудване, както и нетребователността към параметрите на бойлера.

Ако електрическият бойлер се инсталира с газов котел като проточен, няма смисъл да се плаща допълнително нито за обем, нито за допълнителни функции: важно е само качеството на резервоара.

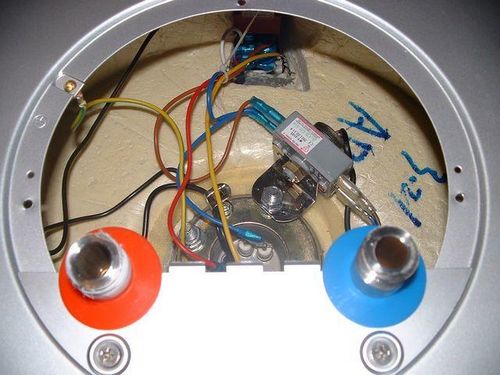

Свързвайки бойлера по такава схема, не забравяйте да настроите релето на ниска температура или дори на минимум, за да не се опитва нагревателният елемент да нагрее водата по-силно, отколкото ще го направи котелът.

В противен случай, нагревателният елемент ще работи постоянно, осигурявайки отопление и потребявайки стотици киловати електроенергия.

Тънкости при инсталиране на компонентите на системата

След като определите начина на свързване на газовия котел и електрическия бойлер, е необходимо внимателно да обмислите и съставите схема на свързване, а след това да пристъпите към монтажа.

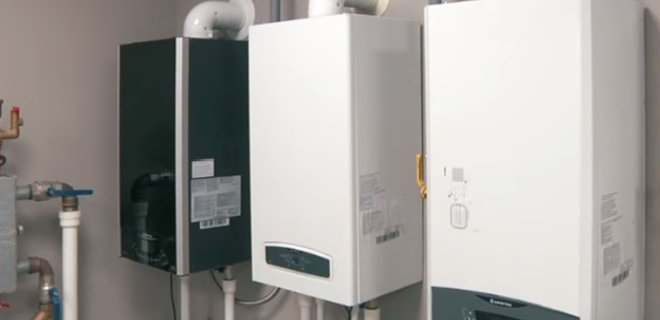

Етап #1 — свързване на газовия котел

Този етап трябва да се довери на професионалисти: както всяко друго газово оборудване, газовият котел имат право да свързват само професионалисти, атестирани от газовата служба. Това е свързано с факта, че дори незначителни грешки при монтажа и настройката са изпълнени с тежки последици.

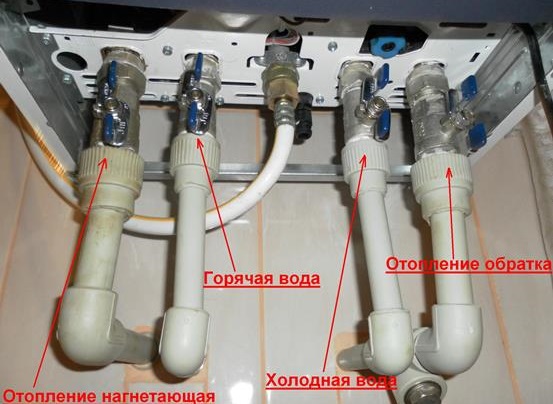

В разнообразието от изходи на двуконтурния котел лесно може да се объркате, а ако пуснете неправилно свързан котел, скъпоструващото оборудване може да излезе от строя.

Ако при теч от водопровода или канализацията ви заплашва локва, най-много – няколко сантиметра вода на пода, то грешка в свързването на газовия котел заплашва с пожар, експлозия или отравяне с продуктите на горенето.

Схемите за инсталиране на двуконтурен газов котел разгледахме в този материал.

Етап #2 — инсталиране на бойлера

Електрическият бойлер, работещ в комбинация с газов котел, се свързва по същия начин, както и при стандартна употреба. Единствената разлика е, че се подава не студена вода от водопровода, а вече гореща от котела.

Планирайки схемата за горещо водоснабдяване с котел и бойлер, задължително настройвайте терморегулатора на последния на по-ниска температура, отколкото в котела.

Поетапна инструкция за инсталиране на бойлера е разгледана по-долу:

1. В стената трябва да се пробият два отвора за дюбели на същото разстояние, като закрепването на бойлера.
2. След това забийте дюбелите в отворите, завийте куките-скоби в тях почти докрай и ги завъртете с куките стриктно нагоре. Крепежните елементи обикновено са включени в комплекта на бойлера и са проектирани за теглото му в напълнено с вода състояние.
3. Закачете резервоара на куките и проверете дали точно са попаднали в жлебовете.
4. Извършете водопроводните свързвания към котела и крановете с помощта на пластмасови, металопластични тръби или гъвкави маркучи. На всяка връзка монтирайте сферичен кран за удобство при обслужването на бойлера.
5. Направете отвеждане от предпазния клапан към канализацията с помощта на тънка тръбичка. Можете и да го пренебрегнете, но тогава ще трябва да затегнете фиксиращия винт, да предвидите съд, в който да може да се стича малко количество вода, и на всеки 2 седмици да проверявате работоспособността на клапана ръчно.
6. Свържете към електрозахранването — тази процедура се извършва чрез отделен заземен проводник – отделен кабел, прокаран от електромера. Независимо дали бойлерът ще се включва в контакт, или ще бъде присъединен директно към кабела, ще е необходимо да се инсталира автоматичен прекъсвач за допълнителна защита.
7. Важно е също да се погрижите за качествена изолация, тъй като в помещението може да е влажно.

Инсталирането на котела и бойлера е основната, най-простата и важна част от работата, но това е само началото. За ефективното им взаимодействие е необходимо да се извърши тръбопроводна връзка по предварително избрана схема. За елементите на такива схеми ще поговорим по-нататък.

Етап #3 — свързвания и допълнително оборудване

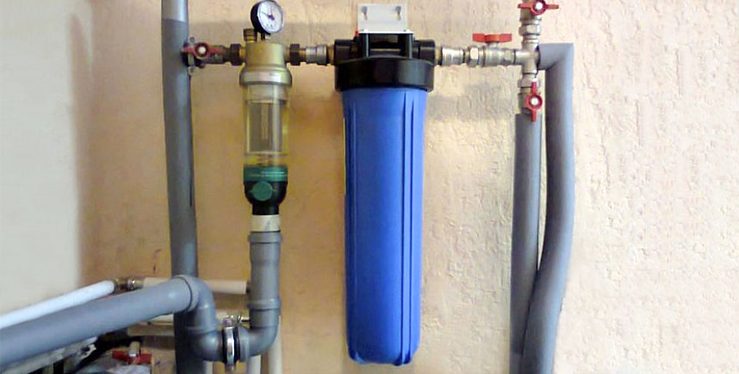

Първото, с което трябва да започва всяка система, свързана с водата, е инсталирането на филтър за нейното пречистване.

Инсталирането на филтър за механично пречистване на водата ще предотврати попадането на малки твърди частици в отоплителната и водоснабдителната система и ще удължи експлоатационния живот на оборудването.

Когато избирате филтър, помнете, че колкото по-добре той ще пречиства водата, толкова по-дълго ще издържат и котелът, и бойлерът, и цялото останало оборудване. В противен случай фините частици от водата се утаяват по стените на серпентината и резервоара, образуват котлен камък върху нагревателния елемент на бойлера, допринасят за разрушаването на резервоара и водят до бърз изход от строя на всички части на системата — от котела до крана в кухнята.

Въпреки това, не си струва да избирате най-скъпия филтър, който пречиства чешмяната вода до състояние на питейна – това е твърде скъпо и нерационално. Филтрационни системи с 2 – 3 нива на механично пречистване с различна степен, от грубо до фино, ще бъдат напълно достатъчни.

Филтърът се инсталира в самото начало на веригата, преди свързването на водопровода към котела. Бъдете внимателни с посоката на потока – тя обикновено се обозначава със стрелки върху корпуса.

По време на експлоатация не забравяйте редовно да сменяте филтърните касети, в противен случай те престават да изпълняват функцията си и могат да се отразят негативно на водното налягане.

Второто очевидно и необходимо оборудване – сферични кранове. Те трябва да са много, поставят се на всяка връзка: пред филтъра, на входа и изхода на котела, на двете тръби за свързване на бойлера, на всеки отклон от хидравличната стрелка, пред всеки водопроводен кран.

Такова количество кранове осигурява безопасност и комфорт при експлоатация. В определен момент всеки възел от системата ще изисква профилактично обслужване, а вероятно и подмяна, и възможността да се изключи само той ще се окаже много важна.

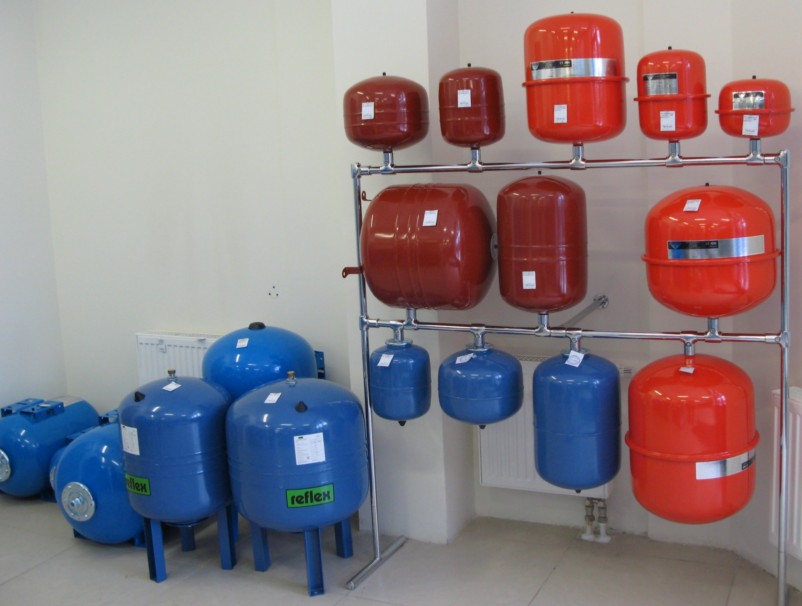

Разширителните съдове се инсталират за компенсиране на колебанията на налягането във водоснабдителния или отоплителния кръг, причинени от промяната на температурата на водата – за безопасност.

При организиране на горещото водоснабдяване чрез бойлер, разширителен съд обикновено не е необходим: в случай на критично повишаване на налягането ще задейства предпазния клапан на бойлера. Но ако отоплителният кръг е изведен отделно, на него такава защита няма да е излишна.

Освен изброените устройства, както и хидравличната стрелка-гребенка, за която стана дума по-горе, на тръбопроводите се монтират възвратни клапани, които не позволяват на потока да се върне обратно дори при изключване на помпата, предпазни и трипътни клапани, а при необходимост – редукционен клапан за намаляване на налягането.

Алтернативни решения за топла вода чрез котел

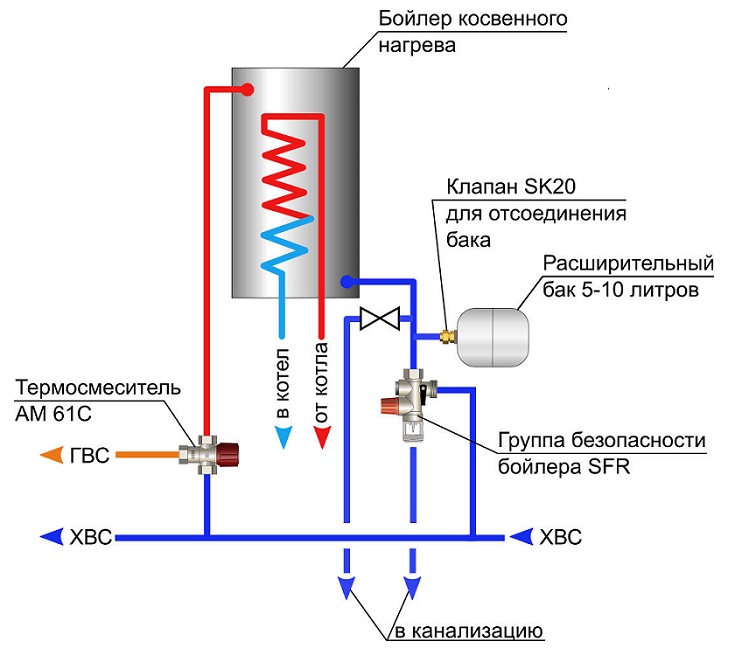

Както вече споменахме, вместо електрически бойлер, горещото водоснабдяване от газов котел може да бъде организирано чрез бойлер с непряко нагряване.

Те биват с различна конструкция:

• със серпентина-батерия вътре, от която се загрява вода;
• резервоар в резервоар, при който вътрешният резервоар от водопровода се облива и затопля от водата от отоплението;
• послойно нагряване, при което се смесват студена, гореща вода и връщане от отоплението.

Всеки от тези видове има своите особености, но всички те са по-скъпи от електрическите бойлери и по-обемни.

Как да свържете бойлер с непряко нагряване за горещо водоснабдяване към газов котел, прочетете в отделна статия на нашия уебсайт.

Кран с автоматично електронно управление на температурата ще ви позволи винаги да ползвате вода с желаната температура. Термостатът самостоятелно ще регулира подаването на вода от тръбата за горещо и студено водоснабдяване.

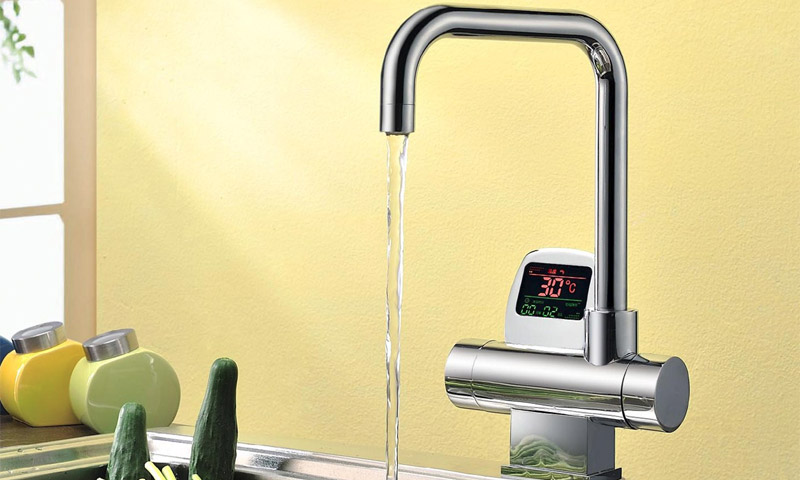

Освен това, проблемът с температурните колебания може да бъде решен чрез инсталиране на смесител с термостат: той ще подава равномерно подгрята вода чрез смесване с различно количество студена вода. Струва такъв смесител скъпо, но инсталирането му често е по-лесно, отколкото да се преоборудва цялата система за отопление и БГВ.

Изводи и полезно видео по темата

Ние изложихме основните варианти за свързване на електрически бойлер към битов газов котел, а за да си представите по-добре резултата, гледайте видеоклиповете по тази тема.

Проста схема и инструкции за свързване на бойлер към котел

А тук може да разгледате вече монтираната система:

По този начин, свързването на бойлер към двуконтурен котел ще направи използването му по-комфортно. Освен това, бойлерът е способен да осигури БГВ с едновременното използване на едноконтурен котел в системата за отопление.
