Инсталиране на акумулиращ бойлер със собствените си ръце: постъпково ръководство + технически норми

За притежателите на извънградска недвижимост организирането на автономна система за нагряване на вода е почти необходимост. Защото се съгласете, за какъв комфорт може да става дума, ако в къщата няма топла вода? Електрическите уреди за подгряване на вода са изключително популярни при организиране на автономно водоснабдяване на частна къща.

Такива устройства могат да се използват и в апартаменти, за да няма проблеми с топла вода. Струват доста, затова монтажът на акумулационен бойлер със собствени ръце ще позволи значително да се намалят разходите.

В този материал ще стане дума за правилата за монтаж на тези уреди. Ще разкажем как работят и какво трябва да се знае преди началото на монтажа. Също така в статията ще намерите схеми, които позволяват правилно да се извърши монтажът на акумулационния бойлер. За по-голяма яснота статията съдържа видеоклипове със съвети за монтаж на нагревателите.

Как работи това?

Електрическите бойлери от акумулационен тип са устроени доста просто. Обикновено такъв уред представлява съд, вътре в който е монтиран нагревателен елемент – мощен ТЕН. Тъй като уредът е предназначен за съхранение на топла вода, той задължително се изолира.

Вътре са вградени две тръби: по едната от тях се осъществява вземане на студена вода от водопроводната система, по втората към контура за топла вода се подава поток, подгрят до определена температура. За регулиране на работата на уреда се използва блок за автоматично управление.

Този комплекс от устройства контролира вземането на вода, температурата на нейното нагряване, включва и изключва нагревателния елемент при необходимост. Също така блокът за управление е снабден с модул за автоматично изключване на захранването в случай, че в резервоара няма вода.

Не се допуска включване на нагревателя, ако нагревателният елемент не е покрит с вода, тъй като това ще доведе до бърза повреда на уреда.

А за това как да изберете акумулационен бойлер и да не сгрешите с избора, можете да прочетете в тази статия.

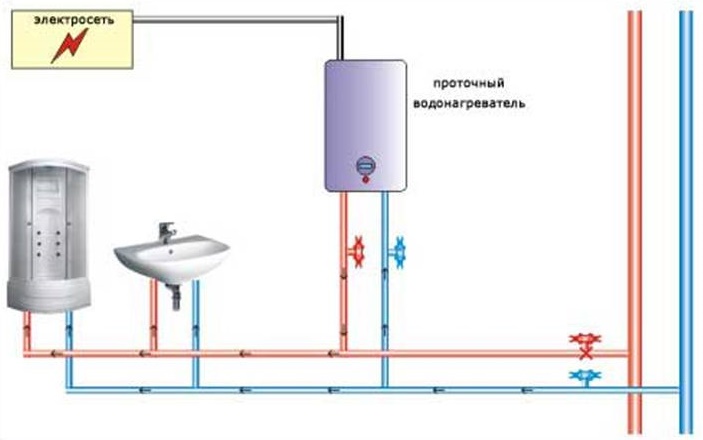

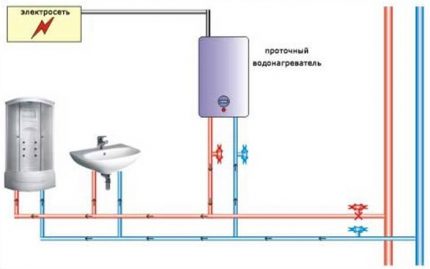

Тази схема ясно демонстрира принципа на работа на акумулационния бойлер, както и общия ред на неговото свързване към водопроводната система в апартамента.

Ред на монтаж на такива нагреватели

Простата конструкция осигурява изключителна надеждност на акумулационните бойлери. Инсталирането на такъв уред не е твърде сложно, но трябва да се вземат предвид редица важни нюанси.

Първо трябва да изберете мястото, където ще бъде инсталиран нагревателят. След това се извършва неговата инсталация, както и свързване към водопроводната система и към електрозахранването.

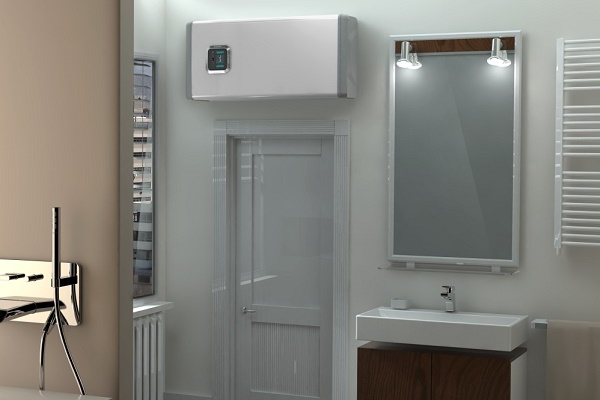

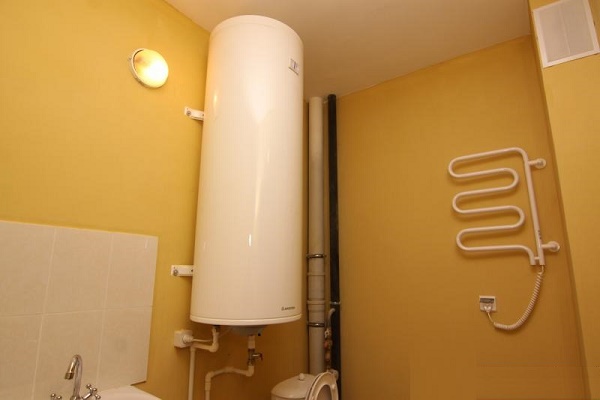

За битови нужди най-често се използват относително малки стенни модели. Те се окачват на специални скоби. За модел от вертикален тип се използват две скоби, а за хоризонтален уред ще са необходими четири такива елемента.

Редът на закрепване на скобите на стената е прост, за това обикновено се използват подходящи самонарезни винтове и отвертка.

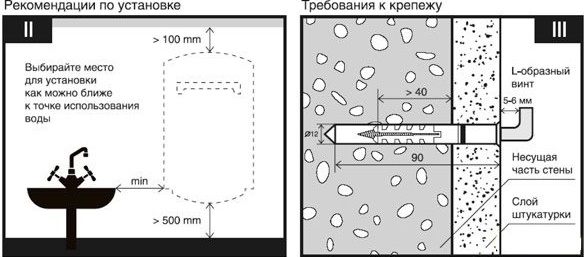

На тази схема са ясно отразени препоръките и нормите за окачване на акумулационния бойлер на стената. Ненадеждно или неправилно закрепване може да доведе до срутване на устройството.

Между скобите, на които се монтират вертикалните модели бойлери, трябва да има разстояние 180 мм. За монтаж на хоризонтални модели се използват скоби с примки.

При това трябва да се спазва разстояние между защитния капак и повърхностите на други обекти от най-малко 300 мм за устройства с обем до 80 л, и най-малко 500 мм – за нагреватели с капацитет 100-200 л.

Не трябва да се монтира вертикалният модел в хоризонтално положение или обратното, нито да се поставя настрани вертикалният нагревател. Това е грубо нарушение на условията за експлоатация и на техниката за безопасност на уреда, което може да доведе не само до повреда на оборудването, но и до опасна авария.

С помощта на ниво трябва да се провери правилното положение на отделните скоби една спрямо друга. Що се отнася до мястото за монтаж на бойлера, се препоръчва то да бъде избрано възможно най-близо до точките за разход на топла вода.

Това ще позволи по-бързо да се доставя топлата вода до потребителя, т.е. да се намалят загубите на топлина по време на транспортиране.

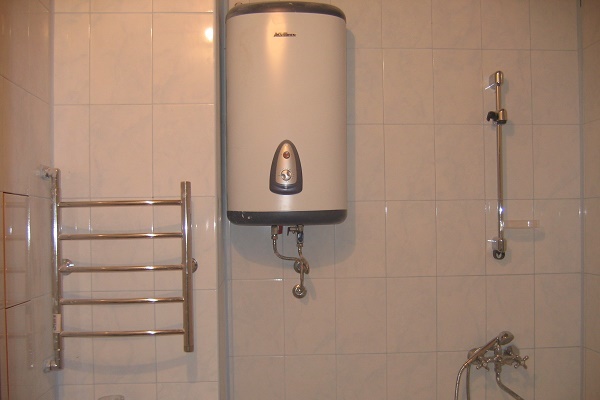

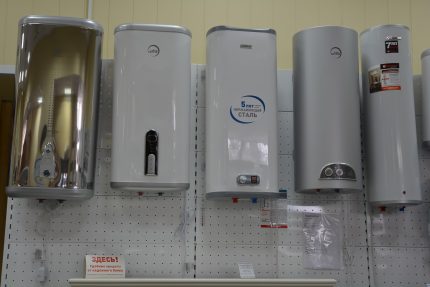

За битови нужди най-често се използват стенни модели акумулиращи бойлери. Всички модели на такива устройства притежават лаконичен и привлекателен дизайн.

Неопитни майстори понякога допускат грешка – прикрепят скобите към прегради от гипсокартон. Носещата способност на такива конструкции е твърде малка, за да издържат теглото на уреда.

Дори ако монтираният по този начин бойлер не рухне веднага, това може да се случи, след като бъде напълнен с вода.

Отделен случай – това е монтаж на акумулиращ бойлер на гипсова стена, зад която се намира носеща стена. В този случай трябва да се използват специални крепежни елементи с достатъчна дължина, за да преминат през фалшивата стена и да се вградят в дебелината на носещата конструкция, която ще поеме основното натоварване.

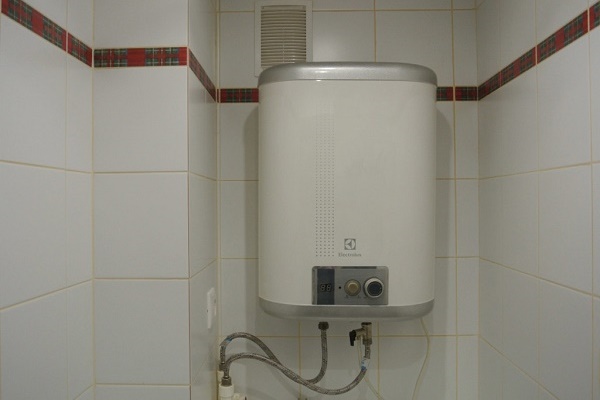

Разбира се, мястото, на което е монтиран акумулиращият нагревател, трябва да бъде достъпно за обслужване, коригиране на настройките, ремонт и т.н. Дизайнът на такива уреди обикновено е доста привлекателен, така че в областта на съчетаването с останалите предмети от интериора не би трябвало да възникнат проблеми.

Разбира се, преди началото на работите по монтажа трябва да се проучи инструкцията на производителя, за да се вземат предвид наличните в този документ препоръки.

Ако акумулиращият бойлер се монтира в апартамент на многоетажна сграда, при неговата повреда възниква опасност от наводняване на помещенията, които се намират на етажа отдолу. Затова се препоръчва преди монтажа на уреда да се погрижите за хидроизолацията на предназначеното за него помещение.

Алтернативен вариант за защита от подобни неприятности може да бъде специална подложка с отвор за отвеждане на водата, свързана с канализационната система.

Ако в дома има автоматизирана система за защита от течове, има смисъл да се постави един от сензорите директно под бойлера. Тази мярка няма да предотврати напълно наводнение, но ще помогне да се минимизират щетите.

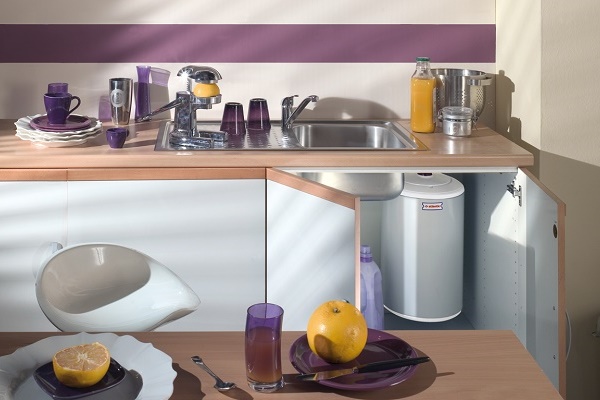

Тъй като се препоръчва да се постави акумулационният бойлер възможно най-близо до точките на черпене на топла вода, трябва да се уверите, че устройството е достатъчно защитено от влага.

Ако нагревателят е разположен близо до мивка, умивалник или вана, попадането на пръски върху повърхността на корпуса е почти неизбежно. Възможен е и по-сериозен контакт с вода, което представлява опасност за всеки електрически уред.

Преди да инсталирате акумулационен бойлер в апартамента, трябва да обърнете внимание на маркировката на устройството. Способността на уреда да понася външни въздействия е отразена със специален индекс IPXX, където XX – са цифри.

Стойности на първия показател на индекса за защита IP:

• 0 – няма защита;
• 1 – защита от големи предмети (размери над 50 мм);
• 2 – защита от предмети със среден размер (размери над 12,5 мм);
• 3 – защита от дребни предмети (размери над 2,5 мм);
• 4 – защита от малки предмети (размери над 1 мм);
• 5 – защита от прах;
• 6 – абсолютна херметичност.

Първата цифра на индекса отразява устойчивостта на електрическия уред на контакт с чужди предмети. Втората показва степента на защита на уреда от въздействието на влага.

Стойности на първия показател на индекса за защита IP:

• 0 – защита липсва;
• 1 – има защита от вертикално падащи капки;
• 2 – защита от капки, падащи под ъгъл не повече от 15 градуса от вертикалата;
• 3 – защита от дъждовни капки и пръски под ъгъл не повече от 60 градуса от вертикалата;
• 4 – защита от пръски във всяка посока;
• 5 – защита от водни струи;
• 6 – защита от силни струи и морски вълни;
• 7 – допуска се краткотрайно потапяне на устройството на дълбочина не повече от един метър;
• 8 – уредът може да се потапя на дълбочина един метър за срок до половин час.

Тази информация ще позволи да се оценят условията на работа на бойлера от гледна точка на безопасността. Тези сведения ще бъдат полезни и за инсталиране на други електрически уреди.

Повечето акумулационни бойлери не се нуждаят от прекалено висока степен на защита, например, за работа под вода. Най-често тези уреди се маркират като IP25. Това ниво може да се осигури в домашни условия.

Свързване към водопроводната система

Отворът за източване на нагревателите от този тип, независимо от модела, обикновено се намира отдолу. Първо трябва да се сглоби и монтира така наречената група за безопасност. Това е набор от клапани и фитинги, предназначени да предотвратят различни аварийни ситуации, които могат да възникнат по време на работа на уреда.

Отгоре се монтира преходник, който често наричат „американка”. След това се завива бронзов тройник. Към долната му част се прикрепя възвратен клапан, който не позволява на водата да изтече обратно във водопроводната система. Към страничното отклонение на тройника се прикрепя още един тройник.

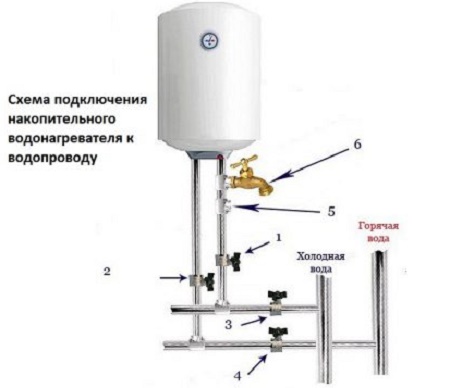

На схемата подробно е представено свързването на бойлера: щрангове за топла и студена вода, водопроводни кранове (1 и 2); спирателни кранове (3 и 4); възвратен клапан (5); източен вентил (6)

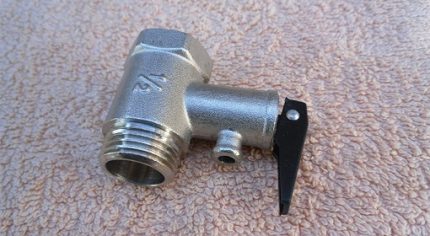

Към него се закрепва предпазен клапан от 6 бара, за да се осигури възможност за автоматично намаляване на налягането вътре в резервоара, ако то достигне критично ниво.

Към същия този тройник се прикрепва специален компресионен фитинг за водопроводна тръба. По нея при прекомерно налягане от бойлера ще се отвежда в канализацията част от водата.

Схема на групата за безопасност на бойлера. Този комплекс от устройства предотвратява опасното изпразване на резервоара на уреда и отстранява излишната вода, ако налягането вътре превишава нормата.

След монтирането на уреда непременно трябва да се уверите, че отворът на клапана за налягане остава отворен, иначе устройството просто няма да работи.

Всички резбови съединения трябва да се уплътнят и запечатат. Специалистите препоръчват да се отдели за изсъхване на уплътнителя не по-малко от четири часа.

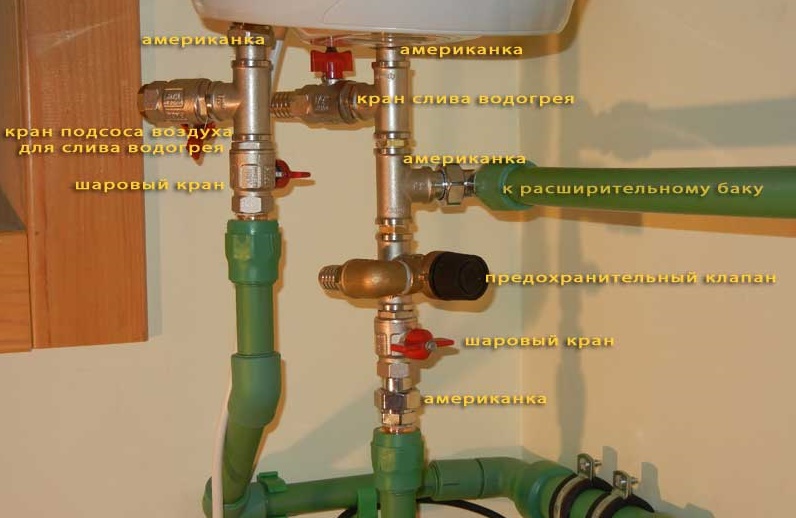

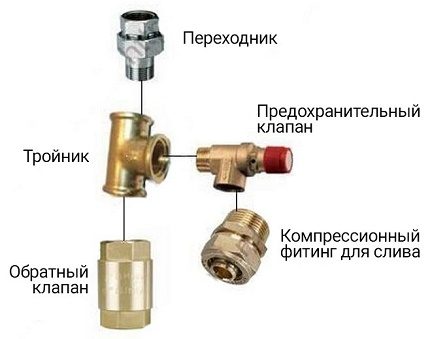

На снимката ясно са представени и обозначени елементите на групата за безопасност на бойлера. При монтажа на уреда е важно точно да се спазва последователността на свързването им.

За свързване на уреда с щранга за студена вода могат да се използват стоманени, медни, пластмасови или металопластмасови тръби. При самостоятелно извършване на монтажа най-често се използват пластмасови тръби, тъй като запояването им е относително лесно.

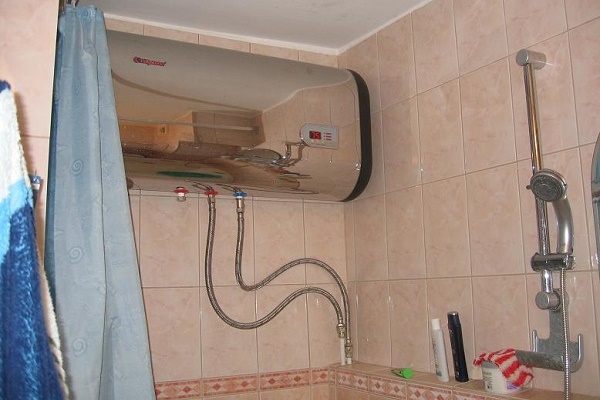

Някои хора използват за тези цели гъвкави маркучи, но това решение не се оправдава. Както показва практиката, такива елементи бързо се износват.

Отделните елементи на групата за безопасност на накопителния бойлер се свързват с помощта на резба. В съответствие с нормите тези места трябва да се уплътнят и обработят с уплътнител.

Ясно е, че преди врязването на тръбите топлата и студената вода, постъпващи в апартамента, трябва да се спрат. Между щранга за студена вода и нагревателя трябва да се монтира спирателен кран, така че при необходимост да може да се изключи водата, постъпваща към устройството. Всички връзки внимателно се уплътняват.

Сега трябва да се прокара още една тръба, която ще свърже нагревателя със системата за топла вода в апартамента. На този участък ще е необходим още един спирателен кран: между щранга за топла вода и нагревателя.

Този кран трябва да бъде винаги затворен, така че затоплената вода от бойлера да не постъпва в общия горещ щранг на къщата. Отново трябва да се следи за уплътняване и херметизация на всички връзки.

Спирателният кран за студена вода между нагревателния уред и щранговете трябва да бъде монтиран по такъв начин, че в затворено положение да не пречи на постъпването на вода към другите потребители, като изключва само нагревателя.

А свързването към системата за топла вода трябва да се направи така, че при необходимост да може да се възстанови постъпването на топла вода от общия щранг към системата в апартамента.

На това място свързването към водопроводната система може да се счита за завършено. Някои специалисти на този етап препоръчват да се извърши предварителна проверка: да се напълни съдът с вода, а след това да се източи и да се проследи дали няма да се появи теч. Такава проверка може да се прави само след като уплътнителят напълно изсъхне на всички връзки.

Бойлер и автономно водоснабдяване

В частните домове обикновено се прилага не централизирано, а автономно водоснабдяване. В тази ситуация използването на накопителен бойлер е напълно оправдано и възможно. Но схемата за свързване трябва да бъде леко променена. Източник на вода в такъв случай обикновено е резервоар, монтиран на тавана или на горния етаж.

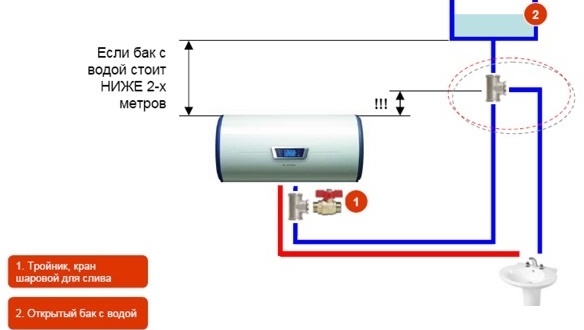

На тази схема са отразени особеностите на свързване към автономната водопроводна система на накопителния бойлер, ако разстоянието по вертикала между нагревателния уред и резервоара с вода е по-малко от два метра.

Необходимо е да се измери вертикалното разстояние между този резервоар и бойлера. Ако то е по-малко от два метра, тогава на изхода от резервоара се монтира тройник, за да се отведе част от студената вода към нагревателното устройство по такъв начин, че тръбата да се намира над нивото, на което е монтиран нагревателят. Тройник с възвратен клапан и отвеждане за източване се монтира на входа на тръбопровода за студена вода в устройството.

Ако разстоянието от резервоара с вода до нагревателя по вертикала надхвърля два метра, тогава отвеждането се извършва по-ниско от нивото на монтаж на нагревателя. При това на входа на студената вода в устройството се монтира тройник с отвеждане на излишната вода в канализацията, а малко по-надолу се свързва възвратен клапан.

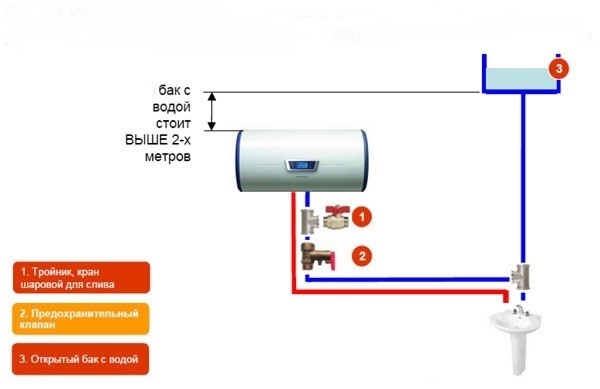

Тази схема демонстрира вариант за свързване на акумулационен бойлер в къща с автономна система за водоснабдяване, ако вертикалното разстояние между резервоара и нагревателя е повече от два метра

Преди инсталирането на бойлера трябва да се измери налягането на водата в автономната система на къщата. Ако то надвишава ниво от шест бара, е необходимо да се допълни схемата за монтаж със специален понижаващ редуктор. Прекалено силното налягане на водата, постъпваща в нагревателя, може да доведе до повреда на оборудването.

Електрическа част на монтажа

Свързването на акумулационния бойлер към електрозахранването изглежда много лесна задача, тъй като за това е достатъчно просто да включите уреда в контакт. Битовите нагреватели обикновено са проектирани за стандартно напрежение от 220 V.

Но всеки, който е поне малко запознат с работата на електрическите мрежи, разбира, че за такива мощни уреди обикновеният контакт може да се окаже напълно неподходящ.

За начало трябва да се оцени състоянието на електрическата инсталация в апартамента или къщата и да се установи за какво максимално натоварване е проектирана. Свързването към една линия едновременно на няколко уреда с висока мощност може да бъде фатално за системата.

Например, ако едновременно включите бойлера и домакинска електрическа печка/автоматична пералня, инсталацията може да изгори, да предизвика пожар и т.н.

По-безопасно и по-надеждно е да се прокара отделен кабел за бойлера от електротаблото. Най-важният показател в тази ситуация – сечението на електрическия кабел. Минималното сечение на кабела може да се изчисли, като се използват специални таблици.

При това трябва да се вземат предвид работното напрежение, фазите, материалът, от който е направен кабелът, дали инсталацията ще бъде скрита и т.н. За бойлери обикновено се използва двужилен меден или алуминиев кабел, напрежение 220 V, една фаза.

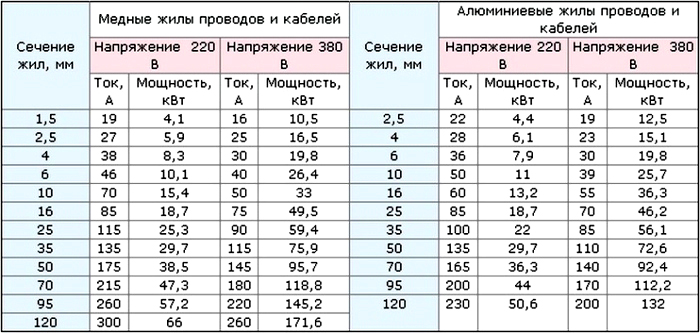

Тази таблица ще ви помогне да изберете кабел с подходящо сечение за свързване на акумулационния бойлер към електрическото захранване. Използването на некачествен кабел може да причини опасна авария.

Ако бойлерът се монтира в помещение с повишена влажност (баня, кухня и т.н.), трябва да използвате специални влагоустойчиви контакти.

Освен това, за двуфазните котли почти винаги е необходимо да инсталирате УЗО – устройство за защитно изключване. Кабелът също трябва да бъде защитен от влага, както и здрав и достатъчно еластичен.

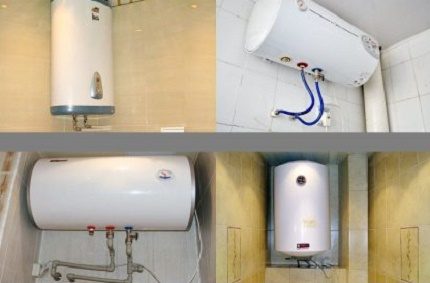

Най-често акумулационните бойлери се монтират на места с повишена влажност, например в банята. Тук е необходимо да използвате специални влагоустойчиви контакти.

Не бива да пестите от кабела, като купувате продукция със съмнително качество. Освен това, трябва да вземете електрически кабел за свързване на акумулационния бойлер с достатъчен запас. Проводникът не трябва да е в опънато състояние.

Преди свързване трябва внимателно да проучите маркировката на кабела. Неопитните начинаещи понякога се объркват и свързват фазата към контура на заземяване.

Ако нямате опит в извършването на електромонтажни работи, има смисъл да се обърнете за консултация към опитен електротехник или да му възложите изпълнението на този етап от инсталирането на бойлера.

Задължително трябва да се погрижите за заземяване на бойлера. За целта можете да използвате парче метална жица, единият край на която се закрепва към корпуса на бойлера, а вторият се свързва към контура на заземяване.

Изводи и полезно видео по темата

Описание на реда за инсталиране на акумулационния бойлер е дадено тук:

Този видеоматериал съдържа редица полезни съвети относно монтажа на акумулационни бойлери:

Акумулационните бойлери са популярни и надеждни, те осигуряват на дома гореща вода в необходимото количество. Инсталирането им не е толкова сложно, но трябва стриктно да спазвате препоръките на производителя и техниката на безопасност.
